Pneumatische Wegeventile der Serie 200 (3V4V elektromagnetisch und 3A4A luftbetätigt)

Pneumatische Wegeventile der Serie 200 (3V/4V elektromagnetisch und 3A/4A luftbetätigt)

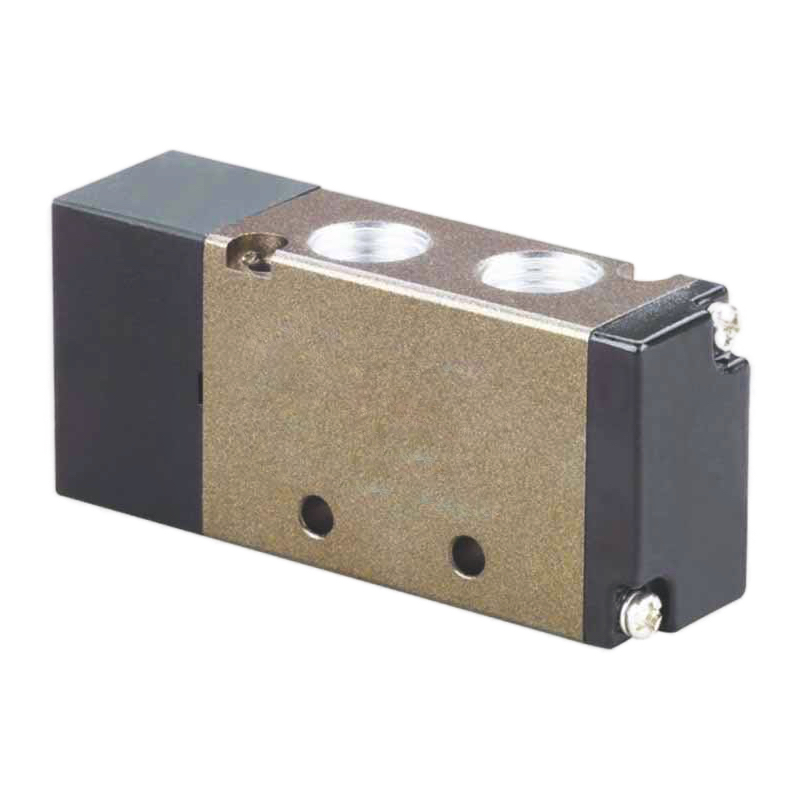

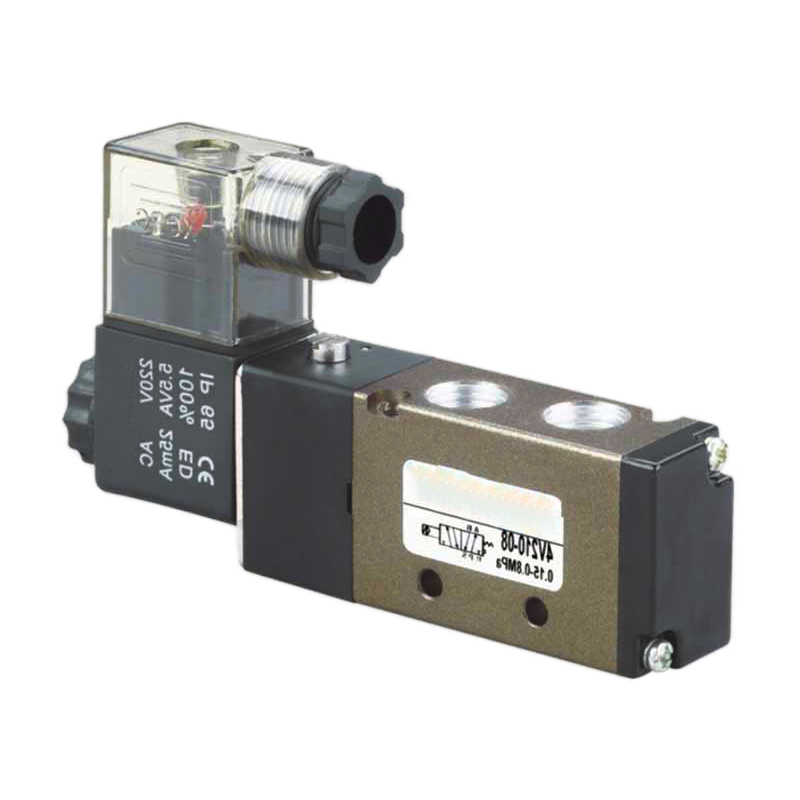

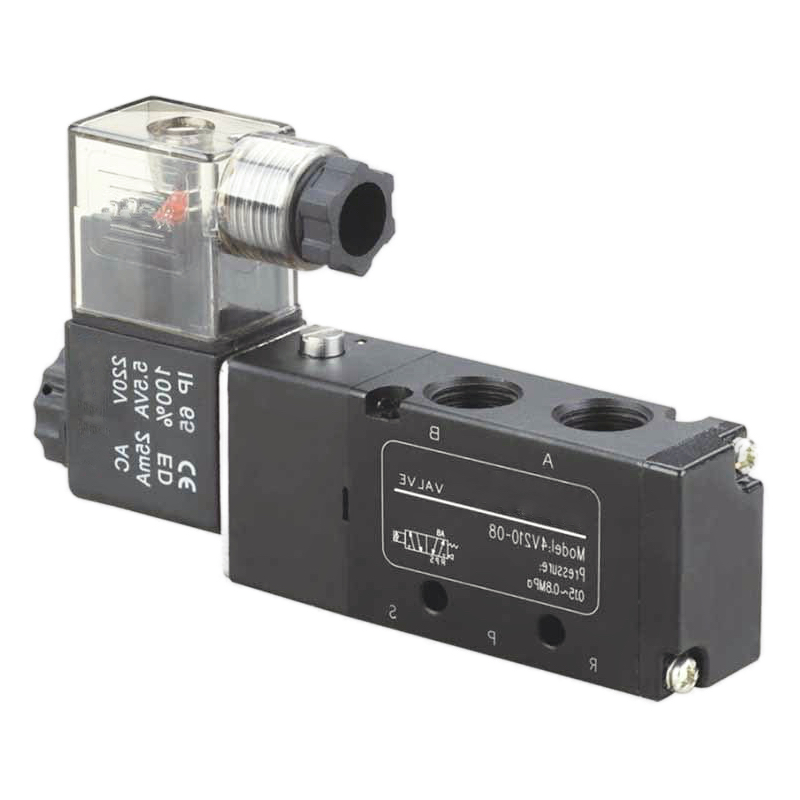

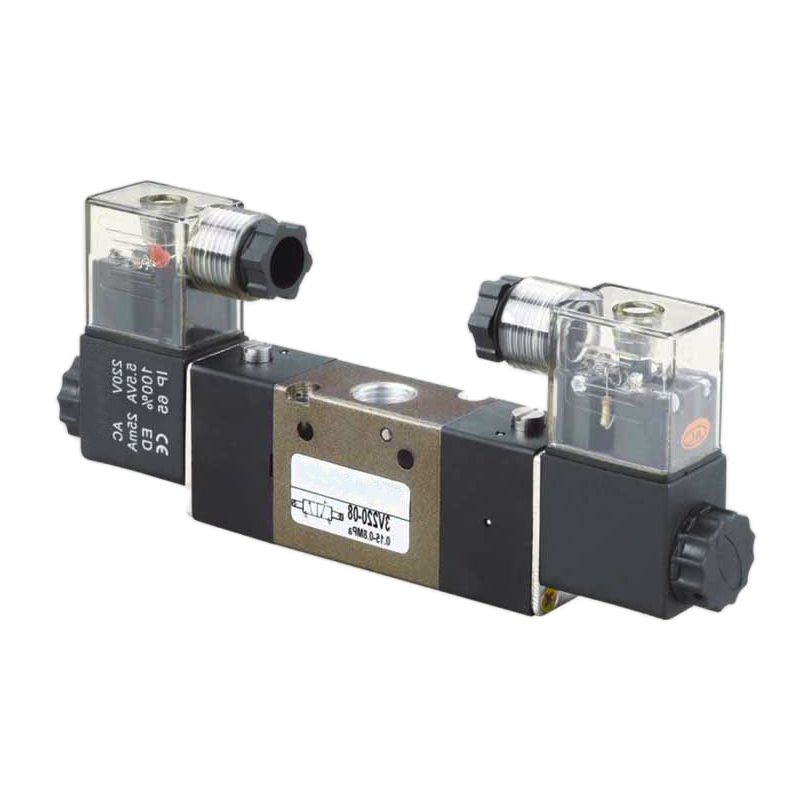

Unsere pneumatischen Wegeventile der Serie 200 (z. B. 4V200, 3V200, 4A200, 3A200) bieten ein vielseitiges Luftstrommanagement. Diese Ventile (in der Regel 3/2-, 5/2- oder 5/3-Wege) sind mit Magnet- oder luftgesteuerter Betätigung und typischerweise 1/4″-Anschlüssen erhältlich und ermöglichen eine präzise Steuerung von Pneumatikzylindern und Aktuatoren in verschiedenen industriellen Automatisierungs- und Maschinenanwendungen.

Technische Parameter

Modell

4V210-06

4V220-06

4V230C-06

4V230E-06

4V230P-06

4V210-08

4V220-08

4V230C-08

4V230E-08

4A210-06

4A220-06

4A230C-06

4A230E-06

4A230P-06

4A210-08

4A220-08

4A230C-08

4A230E-08

Position und Weg NO.

Zwei-Position Fünf-Wege

Dreistellig Fünfstellig

Zwei-Position Fünf-Wege

Dreistellig Fünfstellig

Effektive Querschnittsfläche

14mm²(CV=0,78)

12mm²(CV=0.67)

16mm²(CV=0.89)

12mm²(CV=0.67)

Modell	3V210-06	3V220-06	3A210-06	3A220-06	3V210-08	3V220-08	3A210-08	3A220-08
Position und Weg NO.	Zwei-Position Fünf-Wege				Zwei-Position Fünf-Wege
Effektive Querschnittsfläche	14mm²(CV=0,78)				16mm²(CV=0.89)
Gelenk Rohr Bohrung	Lufteinlass=Luftauslass=Auslass=G1/8″.				Lufteinlass=Luftauslass=Auslass=G1/8″.
Arbeitsmedium	40 Mikron gefilterte Luft
Bewegungsmuster	Innere Führung Typ
Arbeitsdruck	0.15~0.8MPa
Max. Druckwiderstand	1,2MPa
Betriebstemperatur	5~50℃
Spannungsbereich	±10%
Stromverbrauch	AC:2.5VA DC:2.5W
Isolierung & Schutzklasse	F CIass.IP65
Form der Verdrahtung	Leitungsdraht oder Steckertyp
Höchste Aktionsfrequenz	5 Zyklus / Sekunde
Kürzeste Erregungszeit	0,05 Sekunde
