Normal geschlossenes 22-Wege-Magnetventil der Serie THP

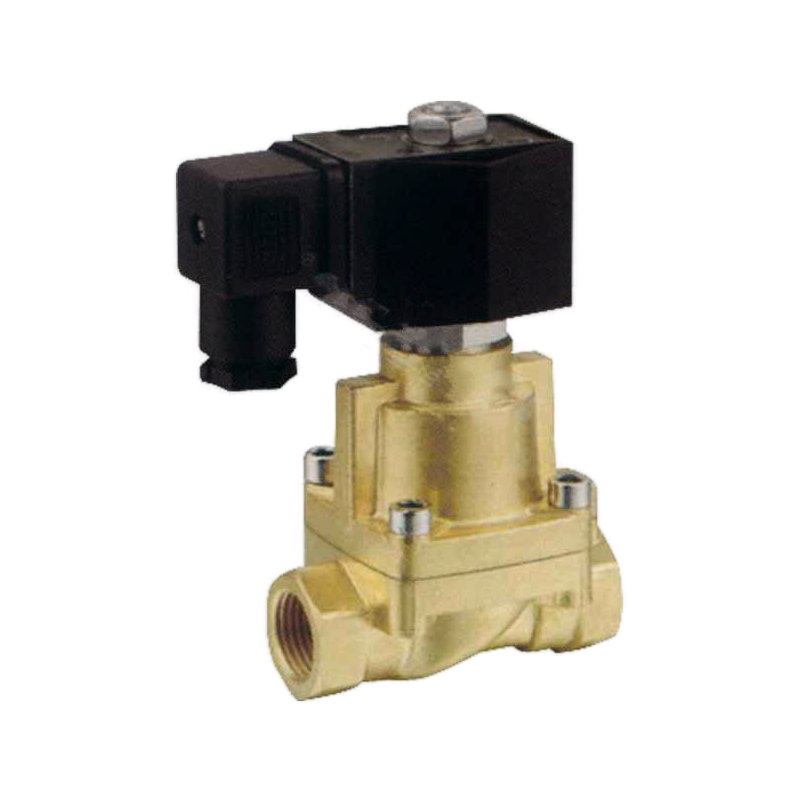

2/2-Wege-Magnetventil der Serie THP, stromlos geschlossen

zuverlässige 2/2-Wege-Durchflussregelung für verschiedene Medien wie Luft, Wasser, Öl und Dampf. Diese robusten Ventile aus Messing oder Edelstahl gewährleisten ein dichtes Absperren im stromlosen Zustand. Ideal für Hochtemperatur- (z.B. bis zu 180°C bei Dampf) und allgemeine Industrieanwendungen. Erhältlich in verschiedenen Anschlussgrößen (G1/8″-G2″) für eine vielseitige Systemintegration.

Technische Parameter

Anschlussgröße (G)	Blende (mm)	CV-Wert	Druckunterschied (Bar)								Max. Temperatur	Strom		Modell 220VAC 50/60Hz		Gesamtgröße
			Min. Druck	Max. Betriebsdruck								Strom		Modell 220VAC 50/60Hz		Gesamtgröße

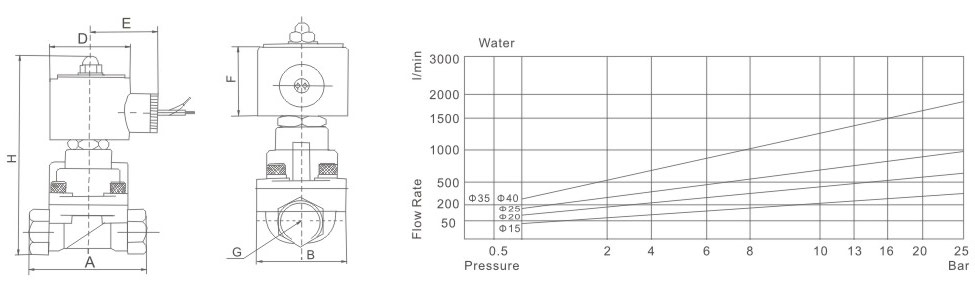

				Luft、Gas		Wasser、 Heißwasser、 Flüssigkeit		Leichtöl ≤20CST		Dampf		VA	W	Messing	Rostfreier Stahl	Länge×Breite×Höhe A×B×H(mm)
				AC	DC	AC	DC	AC	DC	AC/DC		VA	W	Messing	Rostfreier Stahl	Länge×Breite×Höhe A×B×H(mm)
G1/8″	2.5	0.23	0	8	8	8	8	6	6	10	180	22	13	THP06T-2.5L	-	48×25×85.5
	2.5	0.23	0	13	13	13	13	7	7	10	110	22	13	THP06V-2.5L	-	48×25×85.5
	4.5	0.6	0	7	4	7	4	4	4	7	165	22	13	THP06T-4.5L	-	58×25×85.5
	4.5	0.6	0	7	4	7	4	4	4	7	110	22	13	THP06V-4.5L	-	58×25×85.5
G1/4″	2.5	0.23	0	7	4	7	4	4	4	10	180	22	13	THP08T2-2.5L	-	48×25×85.5
	2.5	0.23	0	13	13	13	4	7	7	10	110	22	13	THP08V-2.5L	-	48×25×85.5
	4.5	0.6	0	7	4	7	4	4	4	7	165	22	13	THP08T-4.5L	-	58×25×85.5
	4.5	0.6	0	7	4	7	4	4	4	7	110	22	13	THP08V-4.5L	-	58×25×85.5
G3/8″	15	4.5	0.5	25	20	25	20	20	20		110	33	32	THP10T-15L	THP10T-15LS2	75×52×129
G3/8″	15	4.5	0.5	25	20	25	20	20	20	10	185	30	25	THP10T-15LF	THP10T-15LS2F	75×52×129
G1/2″	15	4.5	0.5	25	20	25	20	20	20		110	33	32	THP-15T	THP-15TS2	75×52×129
G1/2″	15	4.5	0.5	25	20	25	20	20	20	10	185	30	25	THP-15TF	THP-15TS2F	75×52×129
G3/4″	20	9.0	0.5	25	20	25	20	20	20		110	33	32	THP-20T	THP-20TS2	85×60×141
G3/4″	20	9.0	0.5	25	20	25	20	20	20	10	185	30	25	THP-20TF	THP-20TS2F	85×60×141
G1″	25	13	0.5	25	20	25	20	20	20		110	33	32	THP-25T	THP-25TS2	100×70×148
G1″	25	13	0.5	25	20	25	20	20	20	10	185	30	25	THP-25TF	THP-25TS2F	100×70×148
G1-1/4″	35	26	0.5	25	20	25	20	20	20	10	110	33	32	THP-35T	THP-35TS2	120×90×168
G1-1/4″	35	26	0.5	25	20	25	20	20	20		185	30	25	THP-35TF	THP-35TS2F	120×90×168
G1-1/2″	35	26	0.5	25	20	25	20	20	20	10	110	33	32	THP40T-35L	THP40T-35LS2	120×90×168
G1-1/2″	35	26	0.5	25	20	25	20	20	20		185	30	25	THP40T-35LF	THP40T-35LS2F	120×90×168
G2″	50	48	0.5	25	20	25	20	20	20		110	33	32	-	THP-50TS2	150×110×190
G2″	50	48	0.5	25	20	25	20	20	20	10	185	30	25	-	THP-50TS2F	150×110×190
G1″-Flansch	25	13	0.5	25	20	25	20	20	20		110	33	32	-	THPPFT-25LS2	134×110×185
G1″-Flansch	25	13	0.5	25	20	25	20	20	20	10	185	30	25	-	THPFT-25LS2F	134×110×185
G1-1/4″-Flansch	35	26	0.5	25	20	25	20	20	20		110	33	32	-	THPFT-35LS2	160×135×200
G1-1/4″-Flansch	35	26	0.5	25	20	25	20	20	20	10	185	30	25	-	THPFT-35LS2F	160×135×200
G1-1/2″-Flansch	35	26	0.5	25	20	25	20	20	20		110	33	32	-	THPFT-40LS2	160×145×205
G1-1/2″-Flansch	35	26	0.5	25	20	25	20	20	20	10	185	30	25	-	THPFT-40LS2F	160×145×205
G2″-Flansch	50	45	0.5	25	20	25	20	20	20	10	110	33	32	-	THPFT-50LS2	200×155×250
G2″-Flansch	50	45	0.5	25	20	25	20	20	20		185	30	25	-	THPFT-50LS2F	200×155×250
