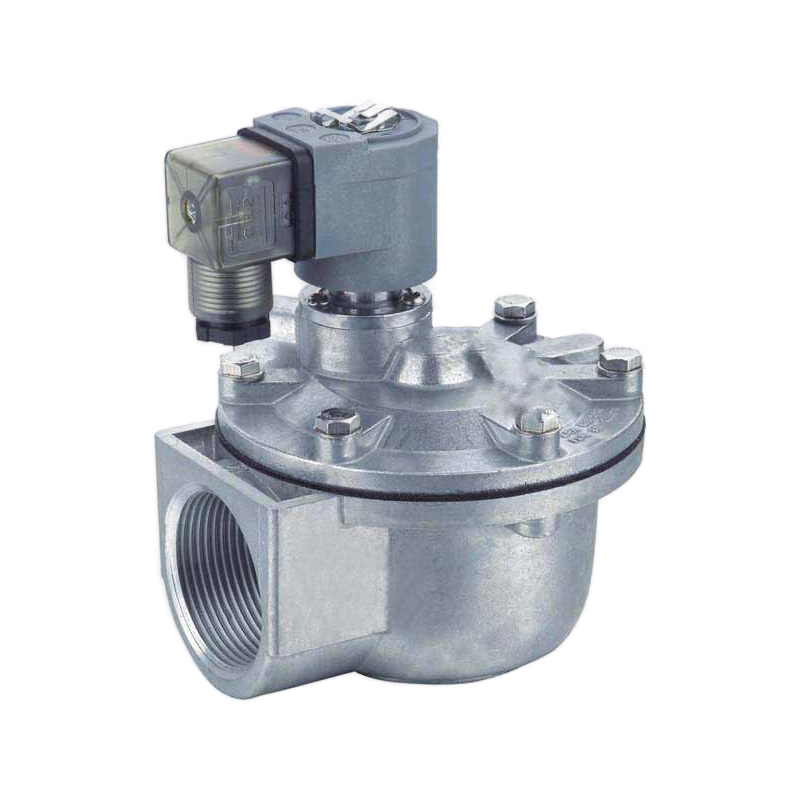

XMFZ Serie rechtwinkliges pneumatisches Impulsventil für Staubabscheider

liefern schnelle Luftstöße mit hohem Durchsatz für eine effiziente Reinigung von Staubfiltern. Diese elektromagnetisch betätigten Membranventile (G3/4″-G3″+ Anschlüsse) bieten eine lange Lebensdauer (>1M Zyklen) und zuverlässige Leistung (0,3-0,8MPa). Unverzichtbar für die Aufrechterhaltung einer optimalen Filtration und eines optimalen Luftstroms in industriellen Entstaubungsanlagen.

Technische Parameter

Modell	XMF-Z-20A	XMF-Z-20P	XMF-Z-20	XMF-Z-25	XMF-Z-25P	XMF-Z-35P	XMF-Z-40S	XMF-Z-50S	XMF-Z-62S	XMF-Z-76S	XMF-Z-100S
Arbeitsdruck	0,3~0,8MPa
Temperatur in der Umgebung	-5~55℃
Relative Luftfeuchtigkeit	＜85%
Arbeitsmedium	Saubere Luft
VoItage	AC110V/AC220V/DC24V
Membran-Lebenszyklen	Über 1000k Zyklen
Blende(mm)	φ20	φ20	φ20	φ25	φ25	φ35	φ40	φ50	φ62	φ76	φ100
Anschluss Port	G3/4″	G3/4″	G3/4″	G1″	G1″	G1 1/2″	G1 1/2″	G2″	G1 1/2″	G3″	φ100

Maßzeichnung

Modell	XMF-Z-20A	XMF-Z-20P	XMF-Z-20	XMF-Z-25	XMF-Z-25P	XMF-Z-35P	XMF-Z-40S	XMF-Z-50S	XMF-Z-62S	XMF-Z-76S	XMF-Z-100S
A	173	124	110	110	124	142	166	202	222	245	356.5
B	145	105	90.5	90.5	105	121	132	210	210	230.5	286.5
C	–	82.5	75	75	82.5	–	–	–	–	–	–
D	φ90	–	–	–	–	φ112	φ137	φ185	φ185	φ200	φ221
