공압 모터와 로터리 액추에이터는 모두 공기로 회전을 만들지만 서로 다른 운동 문제를 해결합니다. 공압 모터는 연속 축 회전과 속도 제어용입니다. 공압 로터리 액추에이터는 일반적인 SMC 로터리 액추에이터 제품군에서 90, 180, 190, 270도처럼 정해진 각도 이동용입니다(SMC USA Rotary Actuators, 2026).
가장 짧은 선정 규칙은 이렇습니다. 기계가 rpm을 필요로 하면 공압 모터를 선택하고, 각도를 필요로 하면 로터리 액추에이터를 선택하십시오. 혼합, 연삭, 교반, 팬 구동, 컨베이어 보조는 보통 에어 모터 쪽입니다. 밸브 회전, 게이트 동작, 부품 뒤집기, 인덱싱은 보통 로터리 액추에이터 쪽입니다.
핵심 요점
- 공압 모터는 연속 회전 장치입니다. Gast는 최대 2000 rpm부터 10000+ rpm까지 에어 모터 속도 등급을 제시합니다.
- 로터리 액추에이터는 제한 각도 장치입니다. SMC는 90, 180, 190, 270도 같은 일반 아크를 제시합니다.
- 최선의 선택은 먼저 운동 프로파일, 그다음 토크, 정지 에너지, 위치 피드백, 압력, 공기 소비량에 따라 결정됩니다.
흔한 실수는 운동을 정의하기 전에 토크 숫자를 비교하는 것입니다. 모터와 로터리 액추에이터는 둘 다 축을 돌릴 수 있지만, 하나는 계속 회전하도록 설계되고 다른 하나는 특정 각도에 도달해 멈추고 위치를 확인한 뒤 반복하도록 설계됩니다.
공압 모터와 로터리 액추에이터의 가장 큰 차이는 무엇입니까?
가장 큰 차이는 운동 의도입니다. Gast는 최대 2000 rpm, 2000-5000 rpm, 5000-10000 rpm, 10000+ rpm 속도 필터를 가진 에어 모터 카탈로그를 제시하고, SMC는 90, 180, 190, 270도 같은 로터리 액추에이터 아크 옵션을 제시합니다(Gast Air Motors, 2026; SMC USA Rotary Actuators, 2026).
공압 모터는 압축공기가 공급되고 하중이 회전을 허용하는 동안 계속 회전하는 공기 구동 모터입니다. 보통 속도 범위, 토크 곡선, 공기 소비량, 듀티, 축 형식, 장착, 환경으로 선정합니다. 공압 로터리 액추에이터는 축, 테이블, 레버 또는 밸브 스템을 제한된 각도로 돌리는 공기 구동 액추에이터입니다. 보통 각도, 출력 토크, 하중 관성, 정지 에너지, 끝 위치 정확도, 센서 피드백, 장착 인터페이스로 선정합니다.그래서 첫 질문은 단순합니다. 축이 계속 회전해야 합니까, 아니면 한 각도 위치에서 다른 각도 위치로 움직여야 합니까? 답이 “계속 회전”이면 에어 모터에서 시작하십시오. 답이 “이 각도로 이동해 정지”이면 로터리 액추에이터에서 시작하십시오.
| 선정 질문 | 공압 모터 | 로터리 액추에이터 |
|---|---|---|
| 운동 출력 | 연속 축 회전 | 제한 각도 이동 |
| 일반 명령 | 운전, 정지, 역회전, 속도 조정 | 전진, 복귀, 끝단까지 회전 |
| 주요 변수 | rpm과 운전 토크 | 각도와 출력 토크 |
| 제어 초점 | 속도와 하중 동작 | 위치, 정지 에너지, 피드백 |
| 더 잘 맞는 작업 | 혼합, 연삭, 교반, 컨베이어 보조 | 밸브 회전, 인덱싱, 뒤집기, 게이트 동작 |
더 넓은 액추에이터 제품군 용어는 공압 액추에이터의 정의와 작동 원리 가이드를 사용하십시오. 이 글은 회전 모터와 제한 각도 액추에이터의 비교에 집중합니다.

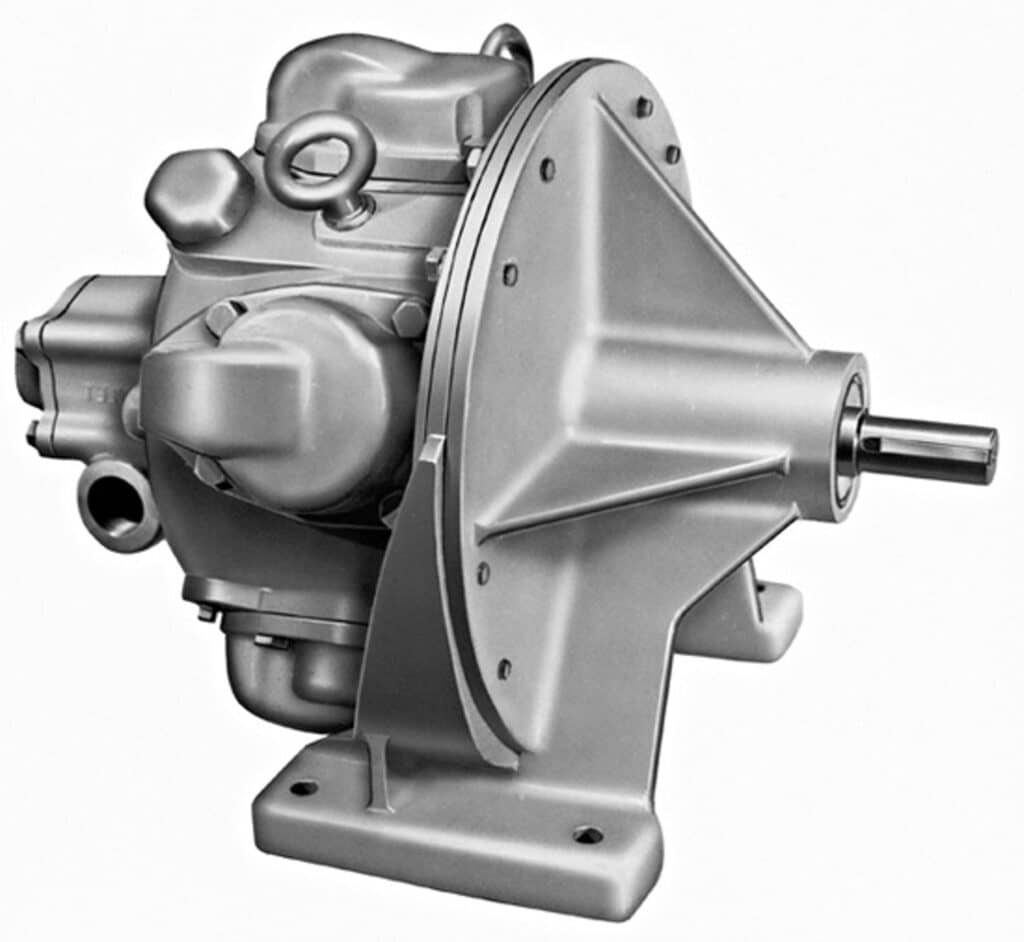

공압 모터는 연속 회전에서 어떻게 작동합니까?
공압 모터는 베인, 기어, 터빈 또는 피스톤 메커니즘을 통해 압축공기 유량을 축 회전으로 바꿉니다. DEPRAG는 에어 모터를 베인 모터, 기어 모터, 터빈으로 제공하며 단순한 구조, 넓은 속도 범위, 낮은 출력 대비 중량비, 방폭 설계를 특징으로 설명합니다(DEPRAG Air Motors, 2026).
베인 에어 모터에서는 압축공기가 슬롯 로터 안의 베인을 밀고, 로터가 축을 회전시킵니다. 속도는 입구 압력, 유량 제어, 배기 제한, 부하 토크, 모터 설계에 따라 달라집니다. 그래서 에어 모터는 보통 2위치 실린더가 아니라 회전 드라이브처럼 제어합니다.
에어 모터는 공정이 위치보다 운동을 원할 때 유용합니다. 믹서는 정확히 90도에서 멈출 필요가 없습니다. 그라인더는 원점과 작업 위치에 관심이 없습니다. 컨베이어 보조 구동은 속도 조정과 역회전이 필요할 수 있지만, 보통 단단한 각도 정지는 필요하지 않습니다.
경험상 위험한 에어 모터 RFQ는 “공압 회전 운동이 필요함”이라고만 쓰인 요청입니다. 이 문구는 실제 듀티를 숨깁니다. 공급사는 목표 rpm, 연속 또는 간헐 듀티, 운전 속도에서의 토크, 시작 하중, 공기압, 공기 유량, 축 방향, 하중이 스톨할 수 있는지 여부를 여전히 알아야 합니다.
로터리 액추에이터는 제한 각도 운동에서 어떻게 작동합니까?
로터리 액추에이터는 압축공기를 끝없는 회전이 아니라 제어된 각도 이동으로 바꿉니다. AutomationDirect는 공압 로터리 액추에이터를 뒤집기, 기울이기, 회전 동작용 장치로 설명하며 일반적으로 270도 이상 회전하지 않는다고 설명합니다(AutomationDirect Library, 2016).
공장 자동화에서 흔한 제품군은 랙앤피니언과 베인 로터리 액추에이터입니다. 랙앤피니언 액추에이터는 피스톤 힘으로 랙을 움직이고 피니언을 돌립니다. 베인 액추에이터는 챔버 안에서 출력축에 연결된 베인을 밀어 돌립니다. 공정 밸브 액추에이터는 랙앤피니언, 스카치 요크 또는 다른 토크 메커니즘을 쓸 수 있습니다.
로터리 액추에이터의 강점은 반복 가능한 각도입니다. 전환 게이트를 스토퍼까지 돌리고, 부품을 네스트 안으로 뒤집고, 그리퍼 손목을 회전하고, 1/4회전 밸브를 조작할 수 있습니다. 끝 위치 스위치를 달아 기계 컨트롤러가 이동 완료 여부를 알 수 있게 할 수도 있습니다.
자세한 메커니즘은 이 페이지에서 반복하지 마십시오. 공압 로터리 액추에이터 작동 원리 전용 가이드를 사용하십시오. 이 비교 글은 구매자가 에어 모터를 봐야 하는지 액추에이터를 봐야 하는지 먼저 답하는 데 목적이 있습니다.
속도, 토크, 위치 제어는 어떻게 비교해야 합니까?
두 장치는 기계가 제어해야 하는 변수를 기준으로 비교하십시오. Gast 에어 모터 필터에는 10000+ rpm 속도 등급과 118.63 Nm 초과 토크 범위가 포함되고, SMC 로터리 액추에이터 페이지는 연속 rpm보다 액추에이터 제품군과 각도 범위에 초점을 둡니다(Gast Air Motors, 2026; SMC USA Rotary Actuators, 2026).
모터에서는 토크만으로 충분하지 않습니다. 의도한 속도에서의 토크가 필요합니다. 모터는 시작 토크가 커도 필요한 rpm에서 공기를 너무 많이 쓰거나, 가벼운 하중에서 과속하거나, 공정이 걸쭉해질 때 너무 느려지면 틀린 선택입니다.
로터리 액추에이터도 피크 토크만으로는 충분하지 않습니다. 사용 가능한 운동 중 압력에서의 토크에 이탈, 마찰, 가속, 정지 에너지 여유가 더해져야 합니다. Parker의 로터리 액추에이터 사이징 지침은 요구 토크를 하중 토크, 마찰 토크, 가속 토크의 합으로 정의하고 설계자가 설계계수를 더하도록 합니다(Parker Rotary Actuator Torque Requirements, 2026).
비교는 다음처럼 사용하십시오.
| 요구 조건 | 공압 모터 점검 | 로터리 액추에이터 점검 |
|---|---|---|
| 속도 | 부하 중 rpm, 공기 유량, 거버너 또는 밸브 제어 | 스윙 시간, 쿠션 시간, 끝단 충격 |
| 토크 | 시동 토크와 rpm에서의 운전 토크 | 하중 토크, 마찰 토크, 가속 토크 |
| 위치 | 피드백과 브레이크 없이는 부적합 | 끝 위치와 제한 각도에 자연스럽게 적합 |
| 스톨 동작 | 스톨 후 재시동 가능하지만 발열, 마모, 공기 사용량 중요 | 언더사이즈면 끝 위치 도달 전 스톨 가능 |
| 피드백 | 필요 시 엔코더 또는 속도 센서 | 리드 스위치, 근접 센서, 엔코더 또는 포지셔너 |
| 실패 모드 | 저속, 스톨, 공기 낭비, 베어링 마모 | 오버슈트, 바운스, 스토퍼 손상, 센서 미검출 |
이 때문에 공압 모터를 브레이크, 피드백, 제어 전략 없이 저가 위치결정 액추에이터처럼 쓰면 안 됩니다. 로터리 액추에이터를 믹서처럼 쓰면 안 되는 이유도 같습니다. 돌릴 수는 있지만 연속 회전을 위해 만들어진 장치가 아닙니다.
각 장치에 맞는 애플리케이션은 무엇입니까?
운동 프로파일이 명확해지면 적용처는 깨끗하게 나뉩니다. AutomationDirect는 공압 로터리 액추에이터를 제한 회전이 일반적인 뒤집기, 기울이기, 회전 적용에 놓고, Gast는 속도와 토크 등급 전반의 산업용 압축공기 모터와 공압 기어 모터 적용을 제시합니다(AutomationDirect Library, 2016; Gast Air Motors, 2026).
공정에 지속적인 회전 동작이 필요하면 공압 모터를 선택하십시오.
- 혼합, 블렌딩, 교반.
- 연삭, 폴리싱, 샌딩, 브러싱.
- 소형 컨베이어 또는 롤러 보조.
- 펌프, 팬 또는 스핀들 유사 구동.
- 전동 구동보다 공압이 선호되는 위험 또는 습식 환경.
공정에 각도 위치가 필요하면 로터리 액추에이터를 선택하십시오.
- 1/4회전 밸브 조작.
- 제품 전환 게이트.
- 인덱싱 스토퍼와 부품 방향 전환.
- 픽앤플레이스 그리퍼 회전.
- 지그 뒤집기, 기울이기, 클램프 메커니즘.
애플리케이션 검토에서 잘못된 선택을 가장 빨리 드러내는 질문은 운동 끝에서 무슨 일이 일어나는지 묻는 것입니다. 답이 “아무 일도 없고 계속 회전한다”면 모터형 작업입니다. 답이 “멈추고, 확인하고, 다음 스테이션을 기다려야 한다”면 액추에이터형 작업입니다.
어떤 선정 실수가 성능 문제를 일으킵니까?
대부분의 실패는 회전 장치를 서로 바꿔 쓸 수 있다고 보는 데서 옵니다. CAGI는 잘 설계된 압축공기 시스템이 압축기 토출부에서 사용 지점까지의 압력 강하를 10% 이내로 유지해야 한다고 말합니다. 모터 속도와 액추에이터 토크는 압축기실 압력이 아니라 장치에서의 압력과 유량에 달려 있으므로 중요합니다(CAGI Pressure Drop Technical Brief, 2026).
DOE의 압축공기 시스템 페이지는 시스템 수준 압축공기 작업에 필요한 평가 도구, 교육, 팁 시트, 사례 연구, 기술 문서를 모아 둡니다. 공기 소비량이나 압력 강하가 공장 전체 문제가 될 때 적절한 자료군입니다(DOE Compressed Air Systems, 2026).
흔한 잘못된 선정은 예측 가능합니다.
| 실수 | 실패 이유 | 더 나은 조치 |
|---|---|---|
| 밸브 위치결정에 에어 모터 사용 | 회전할 뿐 정확한 각도에서 자연스럽게 멈추지 않음 | 스토퍼와 피드백이 있는 로터리 액추에이터 사용 |
| 연속 혼합에 로터리 액추에이터 사용 | 제한 각도 씰과 스토퍼는 연속 rpm용이 아님 | 듀티와 rpm에 맞춘 공압 모터 사용 |
| 피크 토크만 비교 | 피크 토크는 속도, 에너지, 압력 여유를 증명하지 않음 | 실제 압력과 운동 상태에서 토크 비교 |
| 공기 소비량 무시 | 모터는 공기를 계속 쓰고 액추에이터는 펄스로 사용 | 유량과 듀티를 운전비 검토에 포함 |
| 정지 에너지 무시 | 로터리 액추에이터는 토크가 충분해도 스토퍼를 손상할 수 있음 | 관성, 쿠션, 범퍼 또는 쇼크 업소버 확인 |
| 카탈로그 압력만 신뢰 | 사용 지점 압력은 운동 중 떨어질 수 있음 | 장치 운전 중 압력 측정 |
선택은 제어에도 영향을 줍니다. 모터 회로에는 유량 제어, 방향전환 밸브, 머플러, 속도 센서, 압력 레귤레이터가 필요할 수 있습니다. 로터리 액추에이터 회로에는 미터아웃 속도 제어, 끝 위치 센서, 쿠션, 쇼크 업소버, 필요한 스윙 시간에 맞춘 밸브가 필요할 수 있습니다.
선택 전에 어떤 RFQ 데이터를 보내야 합니까?
모터와 액추에이터에는 서로 다른 데이터를 보내야 합니다. Parker의 로터리 사이징 지침은 액추에이터 요구 토크에 하중, 마찰, 가속 토크를 사용하고, Gast의 에어 모터 카탈로그는 속도와 최대 토크로 필터링하므로 공급사는 올바른 장치에 맞는 변수를 필요로 합니다(Parker Rotary Actuator Torque Requirements, 2026; Gast Air Motors, 2026).
공압 모터 RFQ에는 다음을 포함하십시오.
- 목표 rpm 범위와 부하 중 속도 유지 필요 여부.
- 시동 토크, 운전 토크, 스톨 조건.
- 듀티 사이클: 연속, 간헐, 역회전, 빈번한 기동정지.
- 모터 입구에서 사용 가능한 압력과 유량.
- 축 형식, 장착 패턴, 하중 커플링, 예상 측하중.
- 환경: 세척, 먼지, 오일 미스트, 온도, 부식, 위험 구역.
로터리 액추에이터 RFQ에는 다음을 포함하십시오.
- 필요 각도, 조정 스토퍼 범위, 복귀 방향.
- 하중 토크, 레버 암, 관성, 마찰, 장착 방향.
- 스윙 시간, 사이클 속도, 드웰 시간, 정지 방식.
- 운동 중 사용 가능한 압력, 밸브 크기, 튜브 내경, 튜브 길이.
- 피드백 요구: 리드 스위치, 근접 센서, 엔코더 또는 피드백 없음.
- 장착 인터페이스, 축 하중 지지, 밸브 인터페이스, 안전 상태.
시스템이 이미 만들어져 있다면 운동 영상, 밸브 스테이션 사진, 운동 중 측정한 압력을 보내십시오. 이 증거는 공급사가 실제 기계에 존재하지 않는 깨끗한 카탈로그 조건으로 모터나 액추에이터를 사이징하는 일을 막습니다. 애플리케이션 검토는 운동 프로파일과 압력 데이터를 함께 벱토 뉴매틱에 문의할 수도 있습니다.
인접 점검은 공압 로터리 액추에이터 작동, 압축공기 유량과 압력, 공압 에너지 효율 가이드를 사용하십시오.
공압 모터와 로터리 액추에이터 FAQ
공압 모터는 로터리 액추에이터와 같습니까?
아닙니다. 공압 모터는 연속 축 회전용으로 설계되며 보통 rpm, 속도에서의 토크, 공기 소비량, 듀티로 선정합니다. 공압 로터리 액추에이터는 제한 각도 이동용으로 설계되며 보통 각도, 토크, 정지 에너지, 피드백, 사용 가능한 운동 중 압력으로 선정합니다.
언제 공압 모터를 선택해야 합니까?
혼합, 교반, 연삭, 폴리싱, 브러싱, 팬 구동, 컨베이어 보조처럼 공정에 지속적인 회전이 필요할 때 공압 모터를 선택하십시오. Gast가 10000+ rpm까지 에어 모터 속도 카테고리를 제시한다는 점은 끝 위치 제어가 아니라 모터형 연속 회전을 가리킵니다.
언제 로터리 액추에이터를 선택해야 합니까?
기계에 뒤집기, 회전, 인덱싱, 열기, 닫기 또는 스토퍼까지 스윙하는 제어된 각도 이동이 필요할 때 로터리 액추에이터를 선택하십시오. SMC가 90, 180, 190, 270도 같은 로터리 액추에이터 아크를 제시한다는 점은 연속 rpm이 아니라 제한 각도 위치결정에 맞습니다.
공압 모터를 위치결정에 사용할 수 있습니까?
추가 제어 하드웨어가 있을 때만 가능합니다. 공압 모터는 피드백, 브레이크, 제어 로직과 결합할 수 있지만 자연스럽게 정밀 위치결정 장치는 아닙니다. 운동에 두 끝 위치가 있다면 스토퍼와 센서가 있는 로터리 액추에이터가 보통 더 깨끗한 출발점입니다.
로터리 액추에이터를 모터처럼 연속 운전할 수 있습니까?
정상 설계 가정으로는 아닙니다. 로터리 액추에이터는 제한 각도 사이클과 끝 위치 제어를 위해 만들어집니다. 연속 구동처럼 사용하면 씰, 스토퍼, 쿠션, 베어링이 손상될 수 있습니다. 축이 계속 회전해야 하면 에어 모터를 사용하십시오.
어느 쪽이 압축공기를 더 많이 씁니까?
듀티, 하중, 압력, 유량 제어에 따라 다릅니다. 공압 모터는 회전하는 동안 공기를 계속 사용할 수 있습니다. 로터리 액추에이터는 보통 이동 펄스에서 공기를 소비합니다. CAGI의 10% 압력 강하 목표는 압축기실 수치가 아니라 사용 지점 압력과 유량을 측정하라는 유용한 경고입니다.
