Cortar nos cantos da sua unidade FRL parece uma aquisição inteligente - até os seus cilindros pneumáticos começarem a falhar seis meses antes do previsto e a sua equipa de manutenção não conseguir perceber porquê. O ar contaminado, não regulado e mal lubrificado é o assassino silencioso dos sistemas pneumáticos, e uma unidade FRL barata é quase sempre a causa principal.
Uma unidade FRL (Filtro, Regulador, Lubrificador) de qualidade protege os seus cilindros pneumáticos, fornecendo ar limpo, seco, corretamente pressurizado e devidamente lubrificado. A falta de qualidade do FRL acelera diretamente o desgaste dos vedantes dos cilindros, aumenta as taxas de avaria e faz subir os custos totais de manutenção - muitas vezes 3-5 vezes mais do que o dinheiro poupado com uma unidade mais barata.
Tom, um engenheiro de manutenção sénior numa fábrica de moldagem por injeção de plásticos em Cincinnati, Ohio, aprendeu isto da maneira mais difícil. Depois de mudar para uma unidade FRL económica para cortar custos, a sua equipa viu as falhas nos vedantes dos cilindros duplicarem em oito meses. As peças de substituição e o tempo de inatividade custaram às suas instalações mais de $30.000 - cerca de 15 vezes a diferença de preço entre a unidade barata e uma alternativa de qualidade. Esta é uma troca que nenhum engenheiro deveria ter de fazer duas vezes.
Índice
- O que é que uma unidade FRL faz realmente pelos seus cilindros pneumáticos?
- Como é que uma unidade FRL de baixa qualidade acelera o desgaste e a falha do cilindro?
- Quais são as diferenças reais de custo entre unidades FRL baratas e de qualidade?
- Como selecionar a unidade FRL correta para proteger o seu investimento pneumático?
O que é que uma unidade FRL faz realmente pelos seus cilindros pneumáticos?
A maioria dos engenheiros conhece o acrónimo - Filtro, Regulador, Lubrificador - mas o impacto total de cada fase na saúde do cilindro a jusante é frequentemente subestimado.
Uma unidade FRL desempenha três funções críticas: remove as partículas e a humidade do ar comprimido (Filtro), estabiliza a pressão de funcionamento para evitar a sobrepressurização (Regulador) e introduz uma névoa de óleo precisa para lubrificar os componentes internos do cilindro (Lubrificador). Juntos, estes três estágios são a principal linha de defesa para as vedações e furos do seu cilindro pneumático.

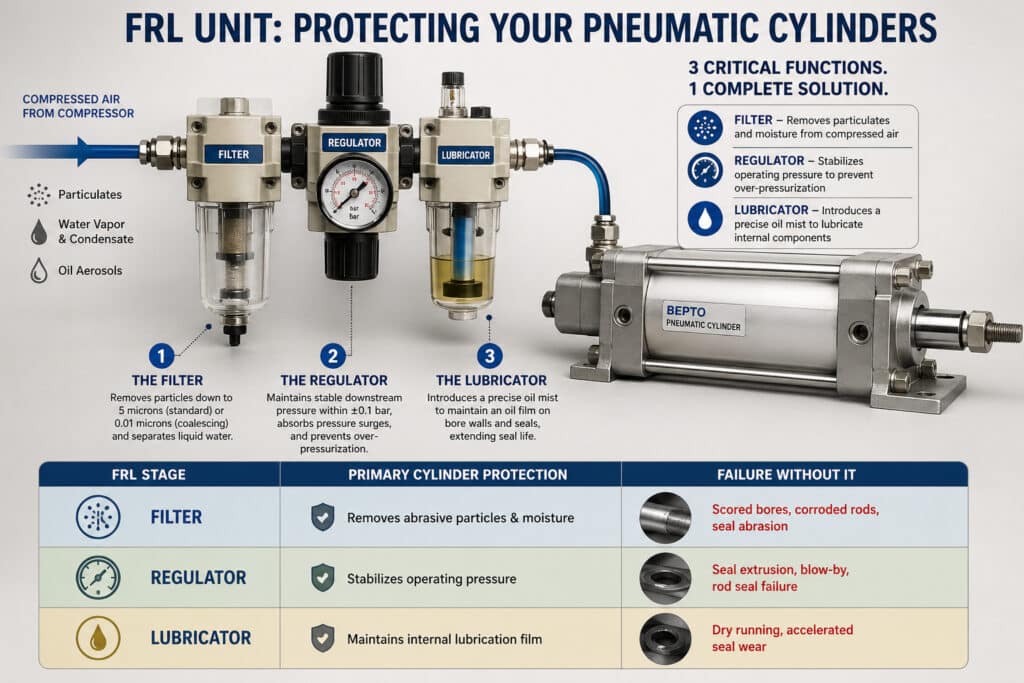

Análise de cada fase do FRL
Fase 1: O filtro 🌀
ar comprimido1 de um compressor de fábrica está longe de estar limpo. Ele carrega:
- contaminação por partículas2 - aparas de metal, escamas de tubos, poeiras
- Vapor de água e condensado - de ciclos de compressão e temperatura
- Aerossóis de óleo de compressor - dos sistemas de lubrificação a montante
Um filtro de qualidade remove partículas até 5 mícrones (padrão) ou 0,01 mícrones (coalescente3), e separa a água líquida através de uma taça centrífuga. Um filtro barato pode anunciar a mesma classificação mas não conseguir mantê-la em condições reais de caudal ou ao longo do tempo.
Fase 2: O Regulador 🎛️
Os picos de pressão e as flutuações estão entre as principais causas de falha prematura dos vedantes nos cilindros pneumáticos. Um regulador de qualidade:
- Mantém a pressão a jusante estável dentro de ±0,1 bar
- Absorve picos de pressão a montante
- Evita a sobrepressurização que expulsa os vedantes das suas ranhuras
Fase 3: O Lubrificador 💧
A maioria dos cilindros pneumáticos modernos - incluindo a gama completa da Bepto - utiliza vedantes pré-lubrificados e pode funcionar sem um lubrificador. No entanto, em aplicações de ciclo elevado ou de carga elevada, um lubrificador corretamente ajustado aumenta drasticamente a vida útil dos vedantes, mantendo uma película de óleo na parede do furo e nos vedantes do pistão.
| Fase FRL | Proteção do cilindro primário | Fracasso sem ele |
|---|---|---|
| Filtro | Remove partículas abrasivas e humidade | Furos riscados, hastes corroídas, abrasão das juntas |
| Regulador | Estabiliza a pressão de funcionamento | Extrusão do vedante, blow-by, falha do vedante da haste |
| Lubrificador | Mantém a película de lubrificação interna | Funcionamento a seco, desgaste acelerado dos vedantes |
Como é que uma unidade FRL de baixa qualidade acelera o desgaste e a falha do cilindro?
Compreender o mecanismo dos danos é o que separa uma equipa de manutenção reactiva de uma proactiva - e tudo começa com o que flui através das suas linhas de ar.
Uma unidade FRL de baixa qualidade não consegue fornecer ar limpo, regulado e lubrificado de forma consistente - permitindo que partículas abrasivas, humidade e picos de pressão cheguem aos componentes internos do cilindro. Isto danifica diretamente os furos do cilindro, degrada os vedantes do pistão, corrói as superfícies das hastes e provoca um blow-by prematuro - reduzindo a vida útil de um cilindro de 3 anos para menos de 12 meses.

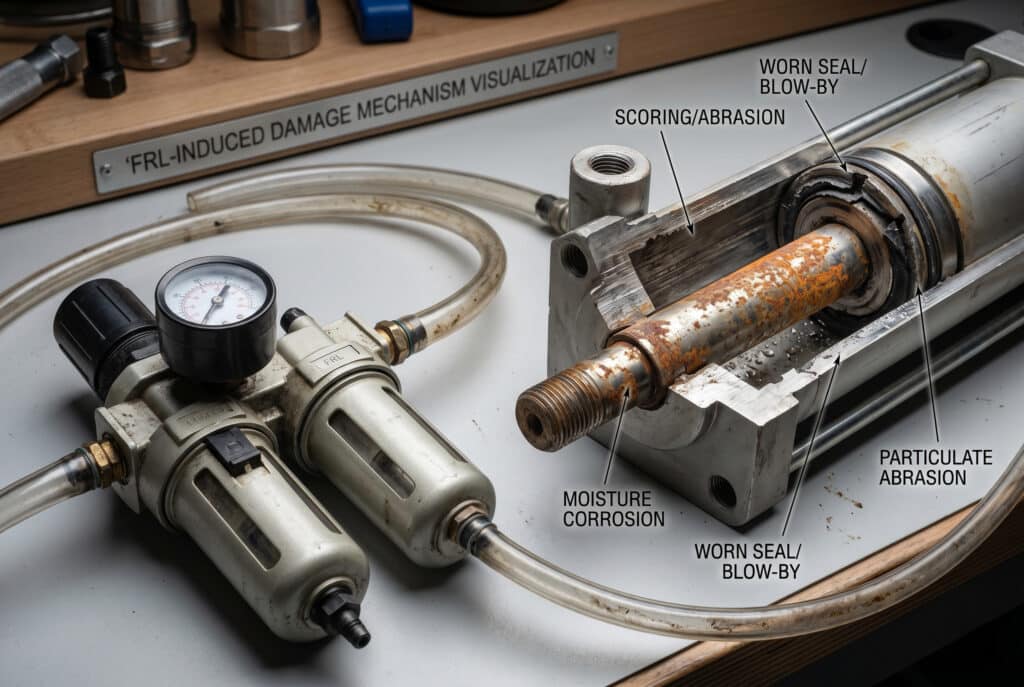

As quatro vias de danos da má qualidade do ar
1. Abrasão de partículas
Partículas tão pequenas como 10 microns actuam como uma lixa contra as paredes do furo do cilindro e os lábios de vedação do pistão. Um filtro que se desvie ou entupa sem aviso permite que estas partículas circulem continuamente, marcando superfícies que não podem ser reparadas - apenas substituídas.
2. Corrosão por humidade
A água no ar comprimido causa ferrugem nos furos e hastes dos cilindros de aço, inchaço das vedações de borracha e emulsificação dos lubrificantes. Nos cilindros sem haste, a contaminação por humidade é particularmente destrutiva porque ataca as calhas de guia internas do carro e os componentes do acoplamento magnético. 🚨
3. Danos causados por picos de pressão
Reguladores baratos com amortecimento deficiente permitem transientes de pressão4 - breves picos de 2-4 bar acima do ponto de ajuste - para atingir os cilindros durante o ciclo do compressor. Esses picos forçam as vedações para fora de suas ranhuras, causam blow-by e fadiga nas tampas das extremidades dos cilindros ao longo do tempo.
4. Vestuário de corrida a seco
Em aplicações de ciclo elevado, um lubrificador que forneça uma névoa de óleo inconsistente - ou nenhuma, devido a um pavio entupido ou a um recipiente vazio - deixa os furos do cilindro a funcionar a seco. O contacto metal-vedante sem lubrificação gera calor e acelera exponencialmente o desgaste.
FRL barato vs. FRL de qualidade: O que está realmente a comprar
| Caraterística | Orçamento Unidade FRL | Unidade FRL de qualidade |
|---|---|---|
| Classificação do elemento filtrante | Nominal 40 mícrones | Absoluto 5 mícrones |
| Separação da humidade | Cuba básica, sem escoamento automático | Centrífuga + auto-drenagem |
| Precisão da regulação da pressão | ±0,5-1,0 bar | ±0,1 bar |
| Precisão do manómetro | Baixa | Calibrado, legível |
| Consistência do lubrificante | Variável, com tendência para entupir | Névoa consistente no caudal definido |
| Material da taça | Plástico de baixa qualidade | Proteção em policarbonato ou metal |
| Vida útil | 12-18 meses | Mais de 5 anos |
| Certificações | Nenhum | CE, RoHS, ISO 8573-15 cumprimento |
Quais são as diferenças reais de custo entre unidades FRL baratas e de qualidade?
Vamos colocar números reais em cima da mesa - porque esta é, em última análise, uma decisão comercial e a matemática é mais simples do que a maioria dos gestores de compras espera.
Uma unidade FRL de qualidade custa $80-$250 a mais no início do que uma alternativa económica, mas evita $3,000-$30,000 em custos de substituição de cilindros, mão de obra e tempo de inatividade durante um período de 3 anos. O ROI de uma unidade FRL de qualidade é normalmente alcançado no primeiro evento de falha evitado.

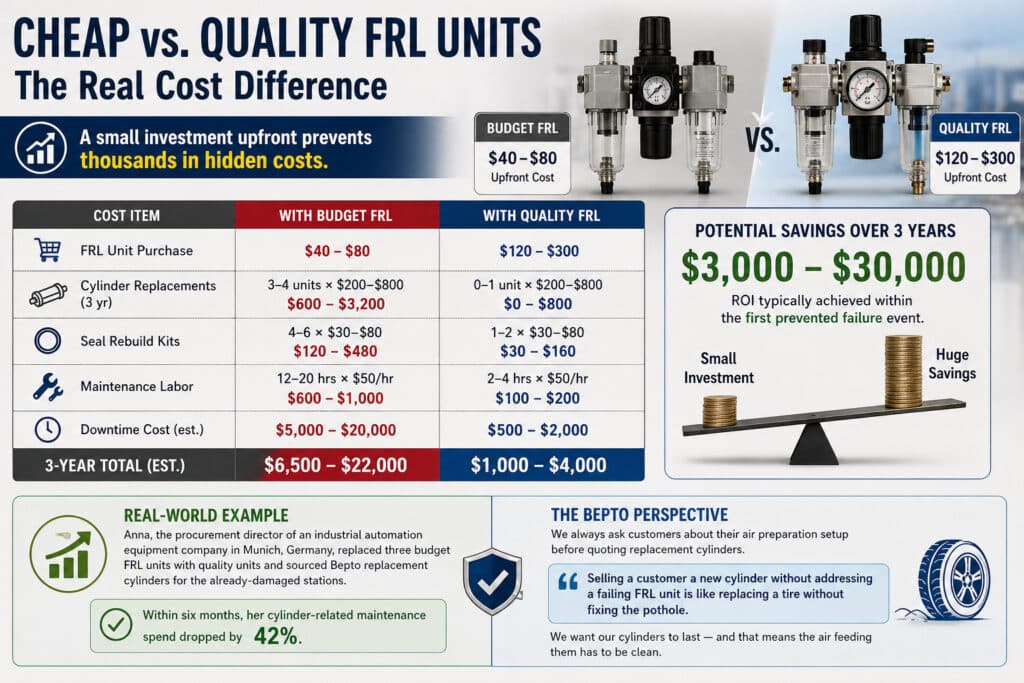

Cenário de custos de 3 anos: Uma estação de cilindros pneumáticos
| Elemento de custo | Com orçamento FRL | Com qualidade FRL |
|---|---|---|
| Aquisição de unidades FRL | $40-$80 | $120-$300 |
| Substituições de cilindros (3 anos) | 3-4 unidades × $200-$800 | 0-1 unidade × $200-$800 |
| Kits de reconstrução de vedantes | 4-6 × $30-$80 | 1-2 × $30-$80 |
| Trabalho de manutenção | 12-20 horas × $50/hr | 2-4 horas × $50/hr |
| Custo do tempo de inatividade (est.) | $5,000–$20,000 | $500-$2,000 |
| Total a 3 anos (est.) | $6,500–$22,000 | $1,000–$4,000 |
Anna, a diretora de aprovisionamento de uma empresa de equipamento de automação industrial em Munique, Alemanha, contactou-nos depois de os seus custos de manutenção terem aumentado durante dois anos sem explicação. Depois de analisarmos o seu sistema, identificámos três unidades FRL económicas que abasteciam o seu banco de cilindros principal. A empresa substituiu-as por unidades de qualidade e adquiriu cilindros de substituição Bepto para as estações já danificadas. Em seis meses, as suas despesas de manutenção relacionadas com os cilindros diminuíram em 42%.
A perspetiva da Bepto sobre o FRL e a vida do cilindro
Na Bepto Pneumatics, perguntamos sempre aos clientes sobre a sua configuração de preparação de ar antes de orçamentar cilindros de substituição. Porquê? Porque vender a um cliente um novo cilindro sem tratar de uma unidade FRL avariada é como substituir um pneu sem reparar o buraco. Queremos que os nossos cilindros durem - e isso significa que o ar que os alimenta tem de estar limpo.
Como selecionar a unidade FRL correta para proteger o seu investimento pneumático?
Saber que a qualidade FRL é importante é o primeiro passo - mas que especificações específicas deve procurar ao avaliar e comprar uma unidade FRL para as suas linhas de fábrica?
Selecione uma unidade FRL classificada para o caudal máximo do seu sistema (em l/min ou SCFM), com um elemento filtrante de 5 mícrones ou mais fino, uma precisão do regulador de ±0,1 bar e uma cuba de drenagem automática. Faça corresponder o tamanho da porta ao diâmetro da linha e verifique sempre a certificação CE ou equivalente para utilização industrial.

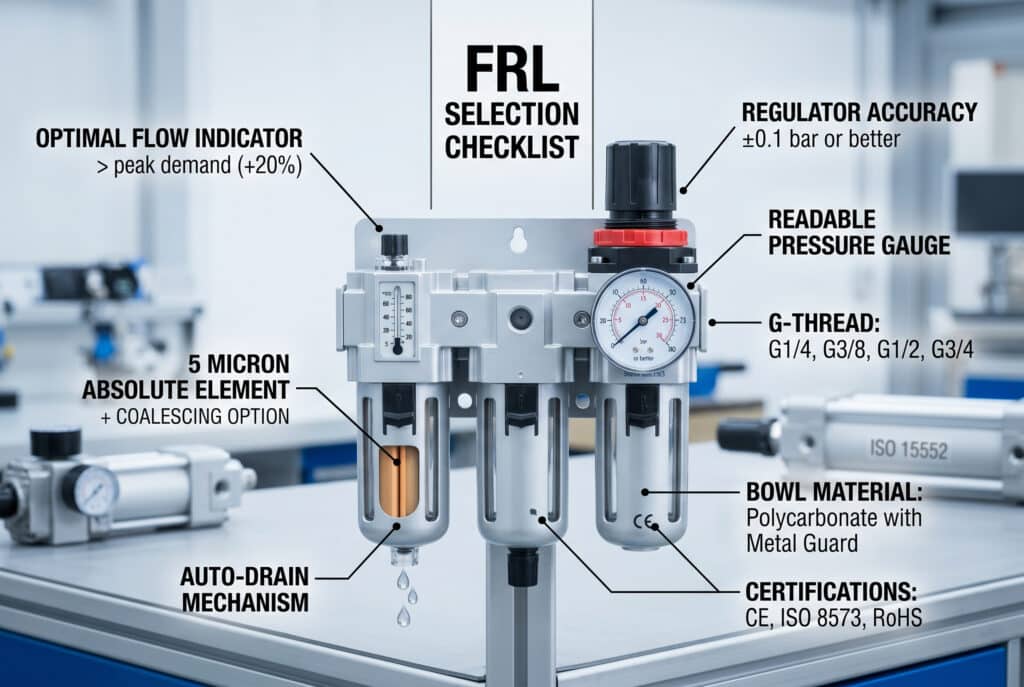

Lista de verificação de seleção de FRL para gestores de aquisições 📋
Utilize esta lista de verificação ao avaliar as unidades FRL para o seu sistema pneumático:
- ☑️ Capacidade de caudal - o caudal nominal deve exceder a procura máxima da rede em, pelo menos, 20%
- ☑️ Classificação do filtro - Mínimo absoluto de 5 microns; coalescência de 0,01 microns para aplicações sensíveis
- ☑️ Auto-drenagem - elimina a drenagem manual da cuba e evita a contaminação por transbordo
- ☑️ Precisão do regulador - ±0,1 bar ou melhor para proteger os vedantes do cilindro
- ☑️ Manômetro - grande, legível e exato (não decorativo)
- ☑️ Tamanho do porto - corresponde à sua linha de ar principal: G1/4, G3/8, G1/2, ou G3/4
- ☑️ Material da taça - policarbonato com proteção metálica para ambientes industriais
- ☑️ Certificações - Marcação CE, conformidade com RoHS, referência de qualidade do ar ISO 8573
Emparelhar o FRL com os cilindros certos
Uma unidade FRL de qualidade e um cilindro de qualidade são um sistema - e devem ser adquiridos com essa relação em mente. Na Bepto Pneumatics, os nossos cilindros sem haste e os cilindros standard ISO 15552 são concebidos para funcionar de forma óptima com ar limpo e regulado a 4-8 bar. Quando os associamos a uma unidade FRL corretamente especificada, os intervalos de manutenção aumentam drasticamente e o custo total de propriedade diminui significativamente.
Conclusão
Uma unidade FRL barata é uma das decisões mais dispendiosas que pode tomar na aquisição de sistemas pneumáticos - os custos ocultos em termos de desgaste do cilindro, falhas de vedação e tempo de inatividade superam sempre as poupanças iniciais. Invista numa preparação de ar de qualidade, emparelhe-a com cilindros fiáveis da Bepto Pneumatics, e as suas linhas de produção irão recompensá-lo com anos de funcionamento sem problemas.
Perguntas frequentes sobre unidades FRL e desgaste de cilindros pneumáticos
Q1: Com que frequência devo substituir o elemento filtrante da minha unidade FRL?
Os elementos filtrantes devem ser substituídos tipicamente a cada 6-12 meses em condições normais de fábrica, ou mais cedo se o diferencial de pressão através do filtro exceder 0,5 bar - um sinal de que o elemento está entupido. Ambientes com muita poeira ou muita humidade podem exigir uma substituição trimestral. Siga sempre as recomendações de intervalos de manutenção do fabricante. 🔧
Q2: Todos os cilindros pneumáticos necessitam de um lubrificador na unidade FRL?
Não necessariamente. A maioria dos cilindros pneumáticos modernos - incluindo a gama Bepto - utiliza vedantes pré-lubrificados de fábrica compatíveis com ar não lubrificado. No entanto, em aplicações de alto ciclo (acima de 100 ciclos/min) ou em condições de carga pesada, a adição de um lubrificador aumenta significativamente a vida útil da vedação. Se mudar de ar lubrificado para ar não lubrificado num sistema existente, lave primeiro as linhas para remover o óleo residual.
Q3: Que norma de qualidade do ar devo visar para os cilindros pneumáticos?
A ISO 8573-1 Classe 3 ou superior é o objetivo de qualidade do ar recomendado para a maioria das aplicações de cilindros pneumáticos - isto significa partículas não superiores a 5 microns, ponto de orvalho de pressão de +3°C ou inferior e teor de óleo inferior a 1 mg/m³. Uma unidade FRL de qualidade com um filtro de 5 mícrones e um recipiente de drenagem automática alcançará este objetivo na maioria dos ambientes de fábrica. 🔍
P4: Uma unidade FRL defeituosa pode anular a garantia do meu cilindro?
Sim - a maioria dos fabricantes de cilindros de renome, incluindo a Bepto Pneumatics, especificam requisitos mínimos de qualidade do ar nos seus termos de garantia. O funcionamento de cilindros com fornecimento de ar contaminado ou não regulado é uma base comum para a exclusão da garantia. A documentação da especificação FRL e dos registos de manutenção protege os seus pedidos de garantia.
Q5: A Bepto Pneumatics fornece unidades FRL juntamente com os cilindros?
Sim. A Bepto Pneumatics fornece uma gama completa de equipamentos de preparação de ar - incluindo filtros individuais, reguladores, lubrificadores e conjuntos FRL completos - para complementar a nossa gama de cilindros sem haste e standard. A aquisição dos seus cilindros e preparação de ar a partir de um único fornecedor simplifica o aprovisionamento e assegura a compatibilidade do sistema.
-
