FRL kaynaklı silindir aşınması, kullanım noktasındaki hava hattında bulunan kirleticiler, basınç-debi davranışı veya uyumsuz yağlama ile bağlantılı silindir hasarıdır. Düşük maliyetli hava hazırlama üniteleri, ancak belgelenmemiş bir performans açığı aşağı akışta ölçülebilir bir kayba yol açtığında pahalı hâle gelir. Satın alma fiyatı tek başına ne kaliteyi ne de riski kanıtlar. Bu ayrım önemlidir; çünkü bir FRL, marka itibarı veya hazne sayısı sayesinde silindiri korumaz. Tepe debide kullanılabilir basıncı korurken, belirtilen bir ölçüm noktasında gerekli parçacık, su ve yağ koşullarını sağlamalıdır. Önemli olan kanıttır. Servis işlemleri kirlenmeye veya depolanmış enerjinin güvenli olmayan biçimde açığa çıkmasına yol açmamalıdır.
Temel Çıkarımlar
- CAGI, kompresör çıkışından kullanım noktasına kadar toplam sistem basınç düşümünün %10 ile sınırlandırılmasını önerir.
- FRL’leri belgelenmiş debi, basınç düşümü, filtrasyon, tahliye ve regülatör verileriyle karşılaştırın.
- Tasarruf iddiasında bulunmadan önce silindir aşınmasının nedenini ilişkilendirin; ardından yaşam döngüsü maliyetini tesis kayıtlarından hesaplayın.
Bu makale, silindir aşınmasına ilişkin kanıtlara ve yaşam döngüsü maliyetine odaklanır. Daha kapsamlı komponent seçimi için hava kaynağı şartlandırma ünitesi kılavuzunu kullanın. Filtre, regülatör ve yağlayıcının iç çalışma mekanikleri ise havayı her aşamada izleyen ayrı FRL çalışma prensibi kılavuzunda ele alınmaktadır.
Düşük Satın Alma Fiyatı Teknik Bir Şartname Değildir
ISO 6953-1:2024, 25 bar’a kadar anma giriş basıncına ve 16 bar’a kadar ayarlanabilir çıkış basıncına sahip regülatörlerin dokümantasyonunu kapsar. ISO 6953-2:2024 ise karşılaştırma testlerini standartlaştırır. Bu kapsamlar, fiyatın veya port dişinin tedarikçinin basınç-debi, regülasyon, işaretleme ve test verilerinin yerini neden tutamayacağını gösterir (ISO 6953-1, 2024; ISO 6953-2, 2024).
Ucuz bir ünite, mütevazı debili ve temiz bir branşman için tamamen uygun olabilir. Daha yüksek fiyat; düşük kapasiteyi, kimyasal uyumsuzluğu, tahliyeye erişim zorluğunu veya gereksiz bir yağlayıcıyı telafi etmez. Sorun yalnızca maliyet değildir. Satın alma sorusu “ucuz mu, üst sınıf mı?” değil, “gereken koşulda hangi performans belgelenmiştir?” olmalıdır.
Ölçülebilir nitelikleri kullanın:
| Nitelik | Talep edilecek kanıt | Yaşam döngüsü maliyetini neden etkiler? |
|---|---|---|
| Anma debisi | belirtilen giriş ve çıkış basıncındaki basınç-debi eğrisi | gerçek çevrim sırasında çıkış basıncı düşümünü ve kısıtlamayı ortaya çıkarır |
| Filtre performansı | sınıf, verim dayanağı, test yöntemi, başlangıç ve nihai basınç düşümü | mikron etiketini doğrulanmış tutma performansından ayırır |
| Regülatör davranışı | debi karakteristiği, tahliyeli tip, histerezis, basınç aralığı | talep altında çalışma basıncının kullanılabilir kalıp kalmadığını gösterir |
| Tahliye sistemi | manuel, yarı otomatik veya otomatik çalışma ve servis erişimi | toplanan sıvının gerçekten uzaklaştırılıp uzaklaştırılmadığını belirler |
| Hazne ve keçe malzemeleri | kimyasal, sıcaklık ve basınç uyumluluğu | gerilme çatlağını, şişmeyi, kaçağı ve güvenli olmayan arızayı önler |
| Servis desteği | eleman, keçe, manometre, tahliye ve hazne bulunabilirliği | onarım süresini ve ünitenin zamanından önce komple değiştirilmesini belirler |
CE işareti ve RoHS durumu, pazara erişim veya kısıtlı maddeler açısından önemli olabilir; ancak filtrasyon verimini, regülatör çıkış basıncı düşümünü, servis ömrünü veya silindir korumasını kanıtlamaz. Arıza riskiyle eşleşen performans karakteristiğini isteyin.

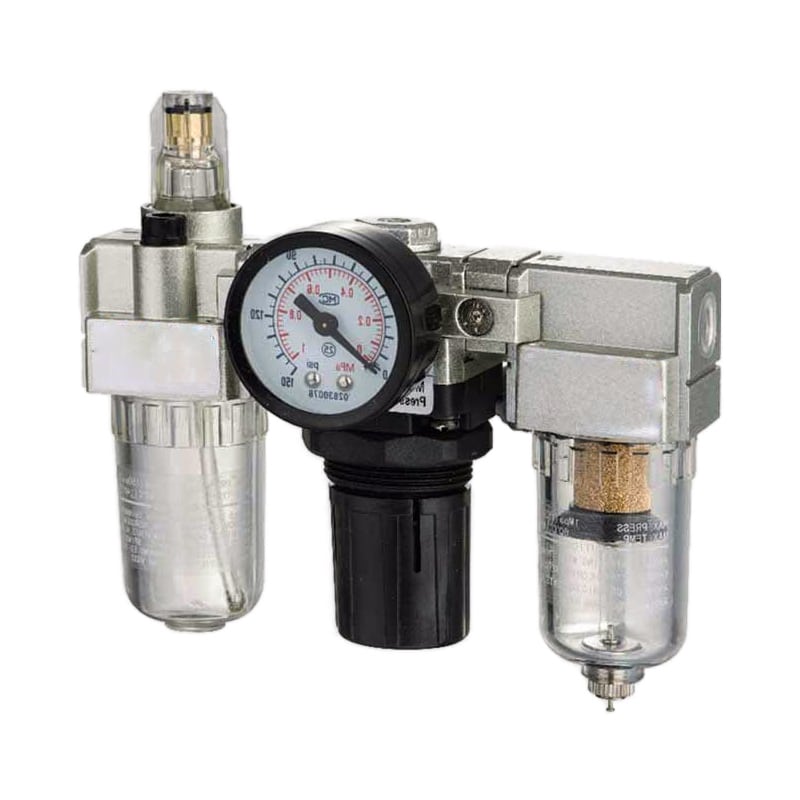

Üç modüllü bir FRL filtrasyon, basınç regülasyonu ve yağ beslemesi sağlayabilir; ancak her işlev için yine de uygulamaya özgü performans verileri gerekir.
Hangi FRL Kusurları Silindir Aşınmasına Katkıda Bulunabilir?
ISO 8573-1:2010, basınçlı hava saflığını üç ayrı kirletici grubu üzerinden sınıflandırır: parçacık, su ve yağ. Bu üç parçalı yapı, yaygın bir teşhis hatasını önler. Şeffaf hazneler, 5 mikrometrelik elemanlar ve kararlı statik basınç, hava koşulunun yalnızca bir bölümünü doğrular (ISO 8573-1, 2010).
Katı kirleticiler kompresör emişinden, korozyona uğramış dağıtım borusundan, bakım çalışmalarından veya hasarlı bir filtre elemanından girebilir. Hareketli bir keçe ara yüzünde sıkışan sert parçacıklar silindir iç yüzeyini veya sızdırmazlık dudağını çizebilir. Kalıntılar ipucu bırakır. Yönlü çizikler veya gömülü parçacıklar bir kirlenme yolunu desteklerken genel aşınma tek başına bunu kanıtlamaz. Sıvı su, hassas komponentlerin içinde korozyonu destekleyebilir ve yağlayıcıları bozabilir. Su buharı ise farklıdır. Standart hazneli filtreler toplanan sıvıyı ayırır, ancak basınç çiy noktasını belirlemez. Bu nedenle tekrarlayan yoğuşma, yalnızca daha ince bir parçacık elemanı değil, tahliye ve kurutucu incelemesi gerektirir. Basınç çiy noktası kılavuzu bu sınırı açıklar.
Basınç kontrolü kuvveti, darbeyi, kaçağı ve hareket tutarlılığını etkiler. Çevrimi izleyin. Düşük kapasiteli filtre-regülatörler, manometre duruşta doğru değeri gösterse bile akış sırasında silindire yetersiz hava sağlayabilir. Daha yüksek ayar noktaları aktüatör kuvvetini ve strok sonu enerjisini artırır; ancak basınç tek başına keçe ekstrüzyonunu kanıtlamaz. Komponentin anma değerini, boşluğunu, sıcaklığını, malzemesini ve gerçek basınç izini kontrol edin. Yağlama da iki yönde başarısız olabilir. Onaylı yağlayıcının yetersiz olması, hat yağlaması için tasarlanmış ekipmanda sürtünmeyi artırabilir. Gereksiz veya uyumsuz yağ ise fabrika gresini yıkayabilir, elastomerleri etkileyebilir, prosesi kirletebilir veya egzoz cihazlarını tıkayabilir. Hangi koşulun geçerli olduğunu aşağı akıştaki komponent kılavuzları belirler.
| Gözlenen hasar | FRL ile ilgili olası neden | Kontrol edilmesi gereken rakip neden |
|---|---|---|
| Silindir iç yüzeyinde veya keçede uzun çizikler | parçacık geçişi veya servis sırasında giren kirleticiler | hasarlı boru, montaj kalıntıları veya aşınmış kılavuz |
| İç pas veya su lekesi | sıvı su taşınması veya arızalı tahliye | uzun süreli duruş, yıkama suyunun girişi veya depolama koşulları |
| Şişmiş, yumuşamış veya gevrekleşmiş keçe | uyumsuz yağ veya kimyasal taşınması | ortam kimyasallarına maruz kalma, ısı veya yanlış yedek malzeme |
| Rot keçesinin tek tarafta tekrarlayan aşınması | rot ara yüzünde kirlenme | yan yük, hizasızlık, eğilmiş rot veya kötü montaj |
| Sert strok sonu darbesi | aşırı basınç veya kararsız debi kontrolü | yanlış yastıklama, hız, kütle veya harici durdurucu |
| Birden fazla aktüatörün birlikte yavaşlaması | ortak FRL kısıtlaması veya regülatör çıkış basıncı düşümü | yukarı akış besleme kaybı veya ortak egzoz kısıtlaması |
Arıza örüntüsünü yorumlamak için hava incelemesini endüstriyel silindir keçeleri kılavuzuyla birlikte yürütün; milsiz silindir bantlarını, kılavuzlarını ve hizalama kusurlarını ise ayrı bir mekanik incelemeyle kontrol edin.
Aşınmaya FRL’nin Neden Olduğunu Nasıl Kanıtlarsınız?
ABD Enerji Bakanlığı, bir regülatörün ve yukarı akış filtresinin 20 psi tükettiği bir örnek verir; bu durumda doğru onarım hedefi dağıtım borusu değil, yerel komponentlerdir. Nedeni belirlemeden önce akış altında birden fazla noktada basıncı ölçün (DOE Basınçlı Hava Kaynak Kitabı, 2003).
Statik ölçümler yeterli değildir.
Önce arızalanan keçeyi, aşınma bandını, rotu veya silindir borusunu koruma altına alın. Temizlemeden önce hasarın fotoğrafını çekin. Hangi aktüatörlerin aynı FRL’yi paylaştığını ve belirtilerin birlikte ortaya çıkıp çıkmadığını kaydedin. Branşmandaki diğer tüm cihazlar sağlıklı kalırken yalnızca bir aktüatör tekrar tekrar arızalanıyorsa FRL yine de kontrol edilmelidir; ancak kanıtlar yerel bir mekanik veya malzeme sorununa daha güçlü biçimde işaret eder. Deneyimlerimize göre en hızlı teşhis, basınç ölçümlerinin şikâyeti oluşturan hareketin tam anıyla eşzamanlanmasıyla elde edilir. Hava akışı çok az olduğundan boşta duran bir regülatör manometresi kısıtlamaları gizler. Aynı üretim olayı sırasında basıncı FRL’nin hemen önünde, hemen arkasında ve valf veya aktüatör girişinde kaydedin.
Grup üzerindeki akış basıncı kaybı şöyledir:
Bu denklemde FRL basınç kaybını, seçilen olay sırasındaki giriş basıncını ve aynı andaki çıkış basıncını ifade eder. Baştan sona tek bir basınç birimi kullanın. Sonucu evrensel bir sayıyla değil, seçilen modelin filtre sınırı ve basınç-debi eğrisiyle karşılaştırın.
Nedenselliği iki bağımsız soru olarak ele alın: FRL bir kabul şartını karşılamadı mı ve karşılanmayan şart gözlenen aşınma örüntüsünü açıklıyor mu? Tıkalı bir filtre basınç düşmesini açıklayabilir, ancak keçe şişmesini otomatik olarak açıklamaz. Uyumsuz yağ malzeme değişimini açıklayabilir, fakat yan yükten kaynaklanan tek taraflı aşınma bandını açıklamaz.
“5 Mikron” İfadesi Gerçekte Ne Söyler?
ISO 12500-3:2009, iki parçacık filtresi test aralığı tanımlar. İnce aralık 0.01 mikrometrenin üzerinde ve 5 mikrometrenin altındadır; kaba aralık ise 5 ile 40 mikrometre arasındadır. Boyut aralığına göre standartlaştırılmış test, “5 mikron” etiketli her ürünü eşdeğer hâle getirmez (ISO 12500-3, 2009).
Mikron boyutu yalnızca tek bir koordinattır.
Mikron değeri bir parçacık boyutu referansını tanımlar; ancak satın alma süreci için yine de verim dayanağı, test koşulları, debi, giriş konsantrasyonu, basınç düşümü ve elemanın yüklenme davranışı gerekir. Tedarikçi, “nominal” ve “mutlak” gibi terimleri belirtilmiş bir yöntemle tanımlamalıdır.
Yağ aerosolü için gereken artık yağ düzeyine göre seçilmiş bir koalesan kademe gerekir. ISO 12500-1, çıkıştaki yağ aerosolü konsantrasyonunu metreküp başına miligram cinsinden raporlar ve basınç düşümü performansını da kapsar. Eleman yapısı önemlidir. Genel amaçlı sinterlenmiş elemanlar koalesan filtrelerden farklıdır (ISO 12500-1, 2007).
Kütlesel sıvı suyun uzaklaştırılması ayrı bir performans konusudur. ISO 12500-4, boru cidarında akan suyu gidermek üzere tasarlanmış cihazların su ayırma verimini ve çalışma basıncı düşümünü ele alır. Buhar geçmeye devam eder. Basınç çiy noktasını sağlamak kurutucunun görevidir (ISO 12500-4, 2009).
Bu nedenle ISO 8573-1 hedefi, belirtilmiş bir ölçüm noktasında parçacık, su ve yağ için üç ayrı sınıf olarak yazılmalıdır. Özel ISO basınçlı hava kalitesi kılavuzu bu hedefin nasıl belirtileceğini açıklar. Riskin bir parçası yağ aerosolüyse koalesan filtre kılavuzunu kullanın.
Yağlama, Tüm Branşmanı Kapsayan Bir Uyumluluk Kararıdır
Festo’nun 2026 tarihli çalışma kılavuzu, bir yağlayıcının yalnızca hava debisi yeterince yüksek olduğunda çalıştığını belirtirken hava hazırlama teknik dokümanı, modern ve yüksek kaliteli gresler sayesinde genellikle yağlayıcı gerekmediğini söyler. Bu iki sınır, yalnızca çevrim hızını yağ sisi eklemek için güvenilmez bir gerekçe hâline getirir (Festo çalışma koşulları, 2026; Festo hava hazırlama teknik dokümanı, 2026).
Aşağı akıştaki silindirler ve valfler yağsız çalışma için fabrikada yağlanmışsa ve proseste yağ bulunmaması gerekiyorsa bir FR ünitesi seçin. Esas alınması gereken kılavuzlardır. FRL yalnızca etkilenen her komponentin seçilen yağlayıcıya izin verdiği veya onu gerektirdiği ve yağlayıcının gerçek debi aralığının tamamında çalıştığı yerlerde kullanılmalıdır.
Yağ politikası tüm branşmanı etkiler.
Yağ sisi hatta verildikten sonra valflere, silindir keçelerine, susturuculara, sensörlere, ürünlere ve egzoz havasına ulaşabilir. Sürekli hat yağına bağımlı hâle gelmiş ekipmanda tekrar yağsız çalışmaya dönmek kabul edilebilir olmayabilir. Etki alanı geniştir. Politikayı alışkanlıkla değiştirmek yerine her üreticinin çalışma akışkanına ilişkin talimatlarını uygulayın.
Bu kararları branşman şartnamesine kaydedin:
- Onaylı yağ türü ve viskozitesi.
- Minimum ve maksimum yağlayıcı debisi.
- Her cihaza olan mesafe ve borulama düzeni.
- Aşağı akıştaki keçe ve gres uyumluluğu.
- Egzoz havası ve proses kirlenmesi sınırları.
- Yeniden doldurma, inceleme ve boş hazneye müdahale yöntemi.
Boş bırakılan bir yağlayıcı ne koruma sağlar ne de branşmanın yağa ihtiyaç duymadığını kanıtlar. Bu, kontrolsüz bir çalışma durumudur. Doğru çözüm; onaylı yağlamayı yeniden sağlamak, gereksiz bir yağlayıcıyı kaldırmak veya uyumsuz yükleri ayrı branşmanlara bölmek olabilir.
Debi, Basınç Düşümü ve Regülatör Çıkış Basıncı Düşümü Nasıl Kabul Edilmelidir?
CAGI, iyi tasarlanmış bir sistemde kompresör çıkışı ile herhangi bir kullanım noktası arasındaki toplam basınç düşümünün %10’u aşmamasını önerir. Bu bir sistem bütçesidir, FRL garantisi değildir. Filtre, regülatör, yağlayıcı, bağlantı elemanları, hortum, valf ve branşman borusunun her biri bu bütçenin bir bölümünü tüketir (CAGI Basınç Düşümü Teknik Özeti, 2026’da erişildi).
Yalnızca ortalama tüketimi değil, makinenin eşzamanlı tepe debisini belirtin. Bağlama istasyonları çevrimin büyük bölümünde boşta kalabilir, ancak birkaç silindir birlikte hareket ettiğinde yine de yüksek debi talep edebilir. FRL’yi bu olay sırasında normal giriş basıncı aralığında test edin.
Tepe talep, kabul olayıdır.
Dört ölçümü birbirinden ayırın:
| Ölçüm | Neyi ortaya çıkarır? |
|---|---|
| Statik çıkış ayar noktası | debinin çok az olduğu veya hiç olmadığı durumda regülatör ayarı |
| Akış sırasındaki çıkış basıncı | seçilen olay sırasında kullanılabilen basınç |
| Filtre diferansiyel basıncı | o debide eleman ve hazne kısıtlaması |
| Regülatör basınç-debi davranışı | talep arttıkça çıkış basıncındaki düşüm |
Port boyutu yalnızca bir bağlantı ölçüsüdür. İki G1/2 ünitenin iç geçişleri, filtre alanları, valf yuvaları ve debi karakteristikleri farklı olabilir. Katalog eğrilerini aynı giriş basıncı, çıkış basıncı, hava referans koşulu ve debi birimiyle karşılaştırın.
Sitedeki basınçlı hava basınç düşümü hesaplayıcısı boru ve bağlantı elemanı kaybını tahmin edebilir, ancak seçilen FRL’nin filtre ve regülatör eğrilerinin yerini tutmaz. Komponent kaybını branşman borusu kaybından ayrı tutmak için ölçülmüş FRL diferansiyel basıncını kullanın. Basınç düşümü sorun giderme iş akışı segment bazında eksiksiz yöntemi sunar.
Tesise Özgü Bir Yaşam Döngüsü Maliyeti Modeli
DOE kaynak kitabı, 100 psig civarındaki sistemlerde kompresör çıkış basıncındaki her 2 psi artış için tam debide yaklaşık %1 daha fazla enerji gerektiğini tahmin eder. Regüle edilmemiş talep daha fazla hava tükettiğinde ikinci bir kayıp ortaya çıkar. Regüle edilmemiş talep %30 ile %50 arasındaysa birleşik artış her 2 psi için %1.6 ile %2’ye ulaşabilir (DOE Basınçlı Hava Kaynak Kitabı, 2003).
Bu kural, operatörler kısıtlayıcı bir FRL’yi telafi etmek için ana hat basıncını yükselttiğinde bunun neden enerji açısından sonuç doğurabileceğini açıklar. Her yeni FRL’nin sabit bir miktarda tasarruf sağlayacağını kanıtlamaz. Kararı tesis verileri belirler. Enerji fiyatı, kompresör kontrolleri, debi, görev çevrimi, kaçak, üretim programı ve seçilen yedek ünitenin tümü sonucu değiştirir.
Tesisler arasındaki farklılıklar karşısında geçerliliğini koruyan evrensel bir geri ödeme süresi yoktur.
Sahip olma maliyetini, doğrulanmış arıza kaybını ve enerji etkisini birbirinden ayırın. Bu, mükerrer hesaplamayı önler. Silindir değişimi, yalnızca hem hava hazırlama arızası hem de aşınma mekanizması kanıtlarla desteklendiğinde FRL yatırım gerekçesine dâhil edilmelidir. Kompresör tasarrufları da yalnızca basınç, debi, güç ve çalışma süresi ölçülmüş veya açıkça belirtilen varsayımlarla modellenmişse hesaba katılmalıdır.
Şu formülü kullanın:
Bu denklemde , seçilen FRL çözümünün yıllık yaşam döngüsü maliyetidir. Terimler; servis parçalarını, yan haklar dâhil bakım işçiliğini, doğrulanmış duruş süresini, FRL ile ilişkilendirilebilen silindir aşınmasını ve ölçülmüş veya modellenmiş basınçlı hava enerjisini temsil eder. Tek bir para birimi ve tek bir analiz dönemi kullanın.
Bir değiştirme teklifi için:
Bu denklemde yıl cinsinden basit geri ödeme süresidir; donanım, işçilik, devreye alma ve gerekli yedek parçaları içerir; ise tesis kayıtlarıyla desteklenen yıllık tasarruftur. Spekülatif servis ömrü iddialarını doğrulanmış tasarruf olarak saymayın.
| Maliyet girdisi | Tercih edilen kanıt | Kaçınılması gereken zayıf ikame |
|---|---|---|
| FRL parçaları ve servis kitleri | teklifler ve satın alma geçmişi | genel internet fiyat aralığı |
| İşçilik | CMMS saatleri ve yan haklar dâhil işçilik oranı | tahmini teknisyen süresi |
| Duruş süresi | hat kayıtları ve onaylı duruş değerlemesi | her yerde geçerli olduğu varsayılan saatlik maliyet |
| Silindir kaybı | FRL ile ilişkisi doğrulanmış arızalar ve faturalar | aşağı akıştaki tüm arızalar |
| Enerji | ölçülmüş basınç, debi, güç ve çalışma süresi | başlangıç değeri olmadan sabit yüzde |
Değeri Düşük Fiyattan Ayıran Satın Alma Şartları Nelerdir?
ISO 6953-2:2024, regülatör testlerinin üretilen her bir üniteyi sınamak için değil, ürün tiplerini karşılaştırmak için tasarlandığını belirtir. Tip testleri teslim edilen her birimi incelemez. Savunulabilir satın alma şartnameleri, tedarikçi verilerini giriş kalite kontrolü ve makine düzeyindeki kabul kontrolleriyle birleştirir (ISO 6953-2, 2024).
Tedarikçiye genel bir “ağır hizmet tipi FRL” talebi yerine bir çalışma noktası verin:
| Şart grubu | Belirtilecek bilgiler |
|---|---|
| Basınç | minimum ve maksimum giriş basıncı, gerekli akış sırasındaki çıkış basıncı, izin verilen düşüm |
| Debi | tepe ve sürekli talep, referans koşulları, eşzamanlı olaylar |
| Hava kalitesi | belirtilmiş bir ölçüm noktasındaki ISO 8573-1 parçacık, su ve yağ sınıfları |
| Filtre | sınıf, verim dayanağı, test yöntemi, temiz ve nihai basınç düşümü |
| Regülatör | basınç-debi karakteristiği, tahliye davranışı, manometre aralığı, ayar kilidi |
| Tahliye ve hazne | tahliye tipi, yoğuşma yükü, yön, servis erişimi, malzeme uyumluluğu |
| Yağlama | FR veya FRL kararı, onaylı yağ, aşağı akış uyumluluğu, çalışma debisi |
| Ara yüzler | port dişi, akış yönü, montaj, ölçüler ve yedek parçalar |
| Güvenlik işlevleri | risk değerlendirmesinden doğan izolasyon, yumuşak yol verme ve egzoz şartları |
“ISO 8573 uyumlu” şeklindeki tek satırlık bir ifadeden kaçının. Standart, satın alma siparişini kendi başına değil, havayı sınıflandırır. Açık olun. Üç parçalı sınıfı, ölçüm yerini, çalışma koşulunu ve kabul yöntemini belirtin. Akredite bir hava testi gerekiyorsa numune alma sorumluluğunu ve zamanlamasını tanımlayın.
Ayrıca FRL’yi yerini alamayacağı ekipmandan ayırın. Kullanım noktasındaki hazneli filtreler kurutucuların; regülatörler emniyet valflerinin veya doğrulanmış basınç kontrol işlevlerinin yerini tutmaz. Yağlayıcılar zayıf malzeme uyumluluğunu düzeltmez; daha büyük portlar da daha düşük basınç düşümünü kanıtlamaz.
Kabul testini satın alma siparişine yazın.
Montaj Sonrası Doğrulama ve Bakım
CAGI, filtre elemanı için iki genel müdahale eşiği verir: 5 ile 7 psig diferansiyel basınç veya en az altı ay. Seçilen üreticinin sınırı ve tesisin saflık şartı belirleyici olmaya devam eder. Takvimi filtre durumunun kanıtı saymak yerine temiz eleman başlangıç değerini kullanın ve aynı makine olayındaki değişimi izleyin (CAGI Basınç Düşümü Teknik Özeti, 2026’da erişildi).
Yeni FRL’yi teşhiste kullanılan aynı basınç noktaları, makine yükü, debi olayı ve hava kalitesi sınırıyla devreye alın. Her şeyi kaydedin. Giriş ve çıkış basıncını duruşta ve tepe debi altında kaydedin. Ardından tahliyeyi, hazne seviyesini, regülatör kilidini, kaçakları, manometre aralığını ve yağlayıcı davranışını kontrol edin.
Başlangıç verileri bir sonraki incelemeyi anlamlı kılar.
Bakım çalışmalarında depolanmış pnömatik enerji kontrol altına alınmalıdır. OSHA 29 CFR 1910.147 pnömatik enerjiyi de kapsar ve ilgili servis işlemleri sırasında tehlikeli depolanmış veya artık enerjinin boşaltılmasını, bağlantısının kesilmesini, sınırlandırılmasını ya da başka bir yöntemle güvenli hâle getirilmesini şart koşar (OSHA 1910.147, 2026’da erişildi).
Montaj sonrası kaydı yeni başlangıç değeri olarak kullanın:
| Kayıt | Neden önemlidir? |
|---|---|
| Temiz filtrenin diferansiyel basıncı | gelecekteki yüklenmeyi ve kısıtlamayı ortaya çıkarır |
| Akış sırasındaki regülatör çıkış basıncı | çıkış basıncı düşümünün kabul edilebilir kalıp kalmadığını gösterir |
| Tahliye testi ve hazne fotoğrafı | toplanan sıvının üniteden çıkabildiğini doğrular |
| Gerekiyorsa ISO 8573-1 kabul sonucu | belirtilen noktadaki havayı doğrular |
| Silindir aşınması gözlemleri | ilişkilendirilen arıza mekanizmasının azalıp azalmadığını sınar |
| Parça ve bakım saatleri | varsayılan yaşam döngüsü maliyetini gerçek verilerle değiştirir |
Amaç nedensel doğrulamaysa aynı anda birden fazla değişkeni değiştirmeyin. FRL’yi, silindiri, valfi, boruları, yağlayıcıyı ve hareket profilini birlikte değiştirmek üretimi yeniden başlatabilir; ancak ekibin sorunu hangi müdahalenin çözdüğünü öğrenmesini engeller.
FRL ve Silindir Aşınması Hakkında SSS: Satın Alma Sorumluları Neleri Sormalı?
CAGI’nin iki genel referans noktası olan %10 azami toplam sistem basınç düşümü ve 5 ile 7 psig filtre değişim eşiği, FRL kararlarının neden hem bir sistem sınırına hem de bir komponent ölçümüne ihtiyaç duyduğunu gösterir. Tedarikçi sınırları ve makinenin hava kalitesi şartı daha sıkı olabilir (CAGI, 2026’da erişildi).
Daha pahalı bir FRL her zaman daha mı iyidir?
Hayır. Fiyat; filtrasyon verimini, basınç-debi performansını, tahliye güvenilirliğini, malzeme uyumluluğunu veya servis desteğini kanıtlamaz. Önce çalışma noktasını ve kabul kanıtlarını karşılaştırın. Performansı belgelenmiş mütevazı üniteler doğru seçim olabilirken pahalı üniteler de branşman için düşük kapasiteli, uyumsuz veya gereksiz donanımlı olabilir.
5 mikrometrelik bir filtre silindir aşınmasını önleyebilir mi?
Tek başına önleyemez. 5 mikrometre etiketi; verimi, yüklenme davranışını, basınç düşümünü, su buharı kontrolünü, yağ içeriğini veya filtreden sonra oluşan kirlenmeyi belirtmez. Belirlenmiş bir ölçüm noktasında ISO 8573-1 hedefi kullanın, filtrenin test dayanağını doğrulayın ve aşınma örüntüsü kirlenmeyle uyuşmadığında mekanik nedenleri araştırın.
Her pnömatik silindir için bir yağlayıcı gerekir mi?
Hayır. Birçok modern silindir ve valf, sürekli yağ sisi olmadan fabrikada yağlanmış şekilde çalışmak üzere tasarlanmıştır. Yalnızca aşağı akıştaki tüm kılavuzlar seçilen yağa izin veriyor veya bu yağı gerektiriyorsa ve cihaz yeterli hava debisini alıyorsa yağlayıcı ekleyin. Yağa duyarlı prosesler, uyumsuz keçeler ve karma branşmanlar bunun yerine bir FR ünitesi gerektirebilir.
Bir FRL’nin düşük kapasiteli olduğunu nasıl anlarım?
Maksimum eşzamanlı talep gerçekleşirken giriş ve çıkış basıncını ölçün. Giriş basıncı kararlı kalmasına rağmen çıkış basıncı seçilen modelin eğrisinin veya kabul sınırının altına düşüyorsa filtre kısıtlamasını, regülatör kapasitesini, yağlayıcı kaybını ve iç geçişleri inceleyin. Statik basınç ve aynı port dişleri, yeterli debi kapasitesini doğrulayamaz.
Bir FRL’ye ne zaman bakım yapmak yerine onu değiştirmek gerekir?
Kararı ünitenin durumu belirler. Hasar, bulunamayan servis parçaları, uyumsuz malzemeler, yetersiz anma debisi, güvenli olmayan hazne durumu veya güncelliğini yitirmiş performans verileri güvenilir bir onarımı engelliyorsa komple grubu değiştirin. Gövde uygun durumdaysa ve onaylı bir eleman, tahliye, keçe, manometre veya regülatör onarımı belgelenmiş kabul şartlarını daha düşük yaşam döngüsü riskiyle yeniden sağlıyorsa bakım yapın.
