空氣調理單元（FRL）：為什麼廉價產品反而增加氣缸磨損成本

FRL 氣缸磨損是指使用端空氣路徑中的污染物、壓力—流量特性或不相容潤滑所造成的氣缸損傷。只有在未記錄的性能落差造成可量化的下游損失時，低價空氣調理單元才會變得昂貴。單憑採購價格既不能證明品質，也不能證明風險。這項區別很重要，因為 FRL 並不會因品牌聲譽或杯體數量就能保護氣缸。它必須在明確的量測位置提供所需的顆粒、水分與油分條件，同時在尖峰流量下維持可用壓力。真正重要的是證據。維修作業不得引入污染，也不得使人員暴露於不安全的儲能風險。

重點摘要

• CAGI 建議從空壓機排氣口到使用端的系統總壓降應限制在 10% 以內。
• 應依據有文件可查的流量、壓降、過濾、排水與調壓器資料比較 FRL。
• 在宣稱節省成本之前，應先確認氣缸磨損的歸因，再以工廠紀錄計算生命週期成本。

本文聚焦於氣缸磨損證據與生命週期成本。若要了解更廣泛的元件選型，請參閱氣源處理單元指南。過濾器、調壓器與油霧器的內部機制，則請參閱另一篇逐級追蹤空氣流動的 FRL 工作原理指南。

低採購價格不是技術規格

ISO 6953-1:2024 涵蓋額定入口壓力最高 25 bar、可調出口壓力最高 16 bar 的調壓器資料要求。ISO 6953-2:2024 則將比較測試標準化。這些適用範圍說明，價格或連接口螺紋無法取代供應商提供的壓力—流量、調壓、標示與測試資料（ISO 6953-1，2024；ISO 6953-2，2024）。

價格較低的單元完全可能適合負荷不高且潔淨的支路。較高價格無法補救尺寸不足、化學相容性不良、排水口難以維護或不必要的油霧器。問題不在價格本身。採購時不應只問「廉價還是高階？」，而應問「在所需條件下，有哪些性能已有文件證明？」

請採用可量測的屬性：

屬性	應索取的證據	為何會影響生命週期成本
額定流量	在指定入口與出口壓力下的壓力—流量曲線	顯示實際循環中的壓力下垂與節流限制
過濾性能	等級、效率依據、測試方法、初始與終端壓降	區分單純的微米標示與經驗證的去除性能
調壓器特性	流量特性、溢流型式、遲滯、壓力範圍	顯示需求升高時工作壓力是否仍可用
排水系統	手動、半自動或自動排水行為及維修可及性	決定收集到的液體是否確實排出
杯體與密封材質	化學、溫度與壓力相容性	避免應力開裂、膨潤、洩漏及不安全失效
維修支援	濾芯、密封件、壓力表、排水器與杯體的供應情況	控制修復時間並避免整組單元過早更換

CE 標誌與 RoHS 狀態可能關係到市場准入或限用物質，但不能證明過濾效率、調壓器壓力下垂、使用壽命或氣缸保護能力。應索取與失效風險直接對應的性能特性。

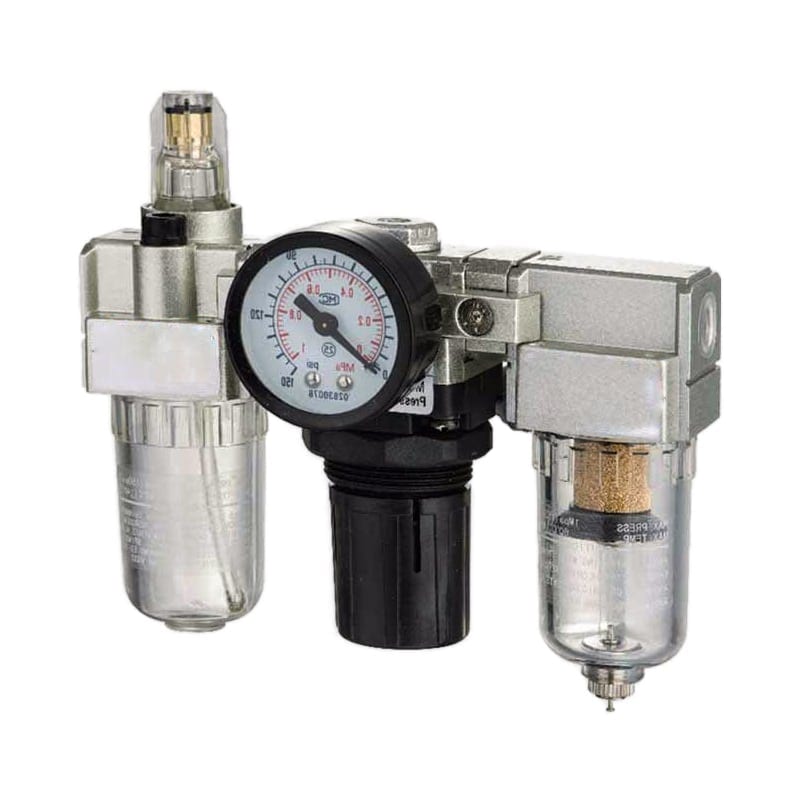

三聯件 FRL 可以提供過濾、調壓與供油，但每一項功能仍需要符合應用條件的性能資料。

哪些 FRL 缺陷可能導致氣缸磨損？

ISO 8573-1:2010 以三個獨立的污染物群組分類壓縮空氣純度：顆粒、水分與油分。這種三部分架構可避免常見的診斷錯誤。透明杯體、5 微米濾芯與穩定的靜態壓力，都只能驗證空氣條件的一部分（ISO 8573-1，2010）。

固體污染物可能從空壓機進氣口、腐蝕的配氣管路、維修作業或受損濾芯進入。硬質顆粒若卡在移動密封介面，可能刮傷缸筒內孔或密封唇。碎屑會留下線索：具有方向性的刮痕或嵌入顆粒可支持污染路徑的判斷，單純的一般磨損則不足以證明。液態水可能使敏感元件內部腐蝕並干擾潤滑劑；水蒸氣則不同。一般杯式過濾器能分離已凝結的液體，卻無法設定壓力露點。因此，反覆出現冷凝水時，應檢查排水器與乾燥機，而不是只換成更細的顆粒濾芯。壓力露點指南說明了這項界線。

壓力控制會影響推力、衝擊、洩漏與動作一致性，因此要追蹤整個循環。尺寸不足的過濾調壓器可能在有流量時使氣缸供氣不足，即使靜止時壓力表讀值正常。較高的設定壓力會增加致動器推力與行程末端能量，但僅憑壓力不能證明密封擠出。應檢查元件額定值、間隙、溫度、材料與實際壓力曲線。潤滑也可能從兩個方向失效：對於設計為管路供油的設備，核准潤滑劑不足會提高摩擦；不必要或不相容的油則可能沖走原廠潤滑脂、影響彈性體、污染製程或堵塞排氣元件。實際適用哪一種情況，應以各下游元件手冊為準。

觀察到的損傷	與 FRL 有關的假設	必須檢查的競爭原因
缸筒內孔或密封件出現長刮痕	顆粒通過，或維修時引入污染	缸筒受損、組裝碎屑或導向件磨損
內部鏽蝕或水漬	液態水夾帶或排水器失效	長時間停機、清洗水進入或儲存條件
密封件膨潤、變軟或脆化	不相容油品或化學物質夾帶	環境化學物暴露、高溫或替換材料錯誤
活塞桿密封反覆單側磨損	活塞桿介面受到污染	側向負載、不同心、活塞桿彎曲或安裝不良
行程末端衝擊劇烈	壓力過高或流量控制不穩定	緩衝、速度、質量或外部止擋設定不正確
多個致動器同時變慢	共用 FRL 阻力或調壓器壓力下垂	上游供氣損失或共用排氣受阻

判讀失效型態時，可將空氣檢查搭配工業氣缸密封指南，同時另行進行機械檢查，確認無桿氣缸鋼帶、導向件與對心故障。

如何證明磨損是由 FRL 造成？

美國能源部舉例指出，某調壓器與上游過濾器合計消耗 20 psi，因此正確的修復對象是這些局部元件，而不是配氣管路。判定原因之前，應在有流量時量測多個位置的壓力（DOE 壓縮空氣系統手冊，2003）。

僅有靜態讀值還不夠。

首先保留失效的密封件、磨耗帶、活塞桿或缸筒。清潔之前先拍攝損傷。記錄哪些致動器共用同一組 FRL，以及它們的症狀是否同時出現。如果只有一個致動器反覆失效，而同一支路上的其他裝置都維持正常，FRL 仍值得檢查，但證據更指向局部機械或材料問題。依我們的經驗，最快的診斷方式，是把壓力讀值與觸發異常的確切動作同步起來。調壓器在待機時幾乎沒有空氣流動，因此壓力表會掩蓋節流限制。應在同一個生產事件中，分別記錄 FRL 正前方、正後方，以及閥或致動器入口處的壓力。

總成在流動狀態下的壓力損失為：

在此方程式中，$\Delta p_{\mathrm{FRL}}$ 是 FRL 壓力損失，$p_{\mathrm{in,flow}}$ 是選定事件發生時的入口壓力，$p_{\mathrm{out,flow}}$ 則是同一時刻的出口壓力。全程使用同一壓力單位。應將結果與所選型號的過濾器限值及壓力—流量曲線比較，而不是套用一個通用數字。

應把因果關係拆成兩個獨立問題：FRL 是否未達某項驗收要求？而該項不合格是否能解釋觀察到的磨損型態？堵塞的過濾器可以解釋壓力下降，卻不能自動解釋密封件膨潤。不相容油品可以解釋材料變化，卻不能解釋側向負載所造成的單側磨耗帶。

「5 微米」實際上能說明什麼？

ISO 12500-3:2009 定義了兩個顆粒過濾器測試範圍。細顆粒範圍大於 0.01 微米且小於 5 微米；粗顆粒範圍則從 5 至 40 微米。即使依粒徑範圍進行標準化測試，也不代表每一款標示「5 微米」的產品都具有相同性能（ISO 12500-3，2009）。

微米尺寸只是其中一個座標。

微米值描述的是顆粒尺寸基準，但採購仍需掌握效率依據、測試條件、流量、入口濃度、壓降與濾芯負載特性。供應商必須以明確的方法定義「標稱」與「絕對」等用語。

油霧氣膠需要依所需殘油量選用聚結級。ISO 12500-1 以每立方公尺的毫克數報告出口油霧氣膠濃度，並納入壓降性能。濾芯結構很重要，一般燒結濾芯與聚結式過濾器並不相同（ISO 12500-1，2007）。

大量液態水的去除另有獨立的性能問題。ISO 12500-4 規範用於去除管壁流動水之裝置的除水效率與工作壓降。水蒸氣仍會通過，壓力露點依然必須由乾燥機控制（ISO 12500-4，2009）。

因此，ISO 8573-1 目標應在明確的量測位置，分別寫出顆粒、水分與油分三項等級。專門的 ISO 壓縮空氣品質指南說明如何表達這項目標。若油霧氣膠屬於風險之一，請參閱聚結式過濾器指南。

潤滑是整條支路的相容性決策

Festo 2026 年操作指南指出，只有當氣流足夠強時，油霧器才會正常工作；其空氣調理白皮書則說明，現代高品質潤滑脂通常使油霧器不再必要。這兩項限制顯示，僅憑循環頻率不能作為添加油霧的可靠理由（Festo 操作條件，2026；Festo 空氣調理白皮書，2026）。

如果下游氣缸與閥門已在出廠時潤滑，可在無管路供油的條件下運作，而且製程必須避免油分，就應選擇 FR 單元。應以手冊為準。只有當所有受影響元件都允許或要求使用所選潤滑劑，且油霧器能涵蓋實際流量範圍時，才適合採用 FRL。

供油政策會影響整條支路。

一旦導入油霧，油可能到達閥門、氣缸密封件、消音器、感測器、產品與排氣。對已依賴持續管路供油的設備而言，改回無給油運轉未必可接受。其影響範圍很廣。應遵循各製造商對工作介質的說明，而不是依習慣改變政策。

請在支路規格中記錄下列決策：

1. 核准的油品種類與黏度。
2. 油霧器的最小與最大工作流量。
3. 至各裝置的距離與配管配置。
4. 下游密封件與潤滑脂的相容性。
5. 排氣與製程污染限制。
6. 補油、檢查及儲油杯空油時的處置方式。

長期空置的油霧器既不能提供保護，也不能證明該支路不需要供油；這是一種失控的運轉狀態。正確的修復方式可能是恢復核准的潤滑、移除不必要的油霧器，或把互不相容的負載分到不同支路。

應如何驗收流量、壓降與調壓器壓力下垂？

CAGI 建議，在設計良好的系統中，空壓機排氣口到任何使用端之間的總壓降不應超過 10%。這是整個系統的預算，不是 FRL 的保證值。過濾器、調壓器、油霧器、接頭、軟管、閥門與支管都會消耗其中一部分（CAGI 壓降技術簡報，存取於 2026 年）。

應指定機台的尖峰同時流量，而不只是平均耗氣量。夾持站可能在大部分循環中處於待機狀態，但多個氣缸同時動作時仍需要高流量。應在該事件發生時，使用正常的入口壓力範圍測試 FRL。

尖峰需求就是驗收事件。

請分開量測四項資料：

量測項目	可顯示的情況
靜態出口設定壓力	幾乎無流量時的調壓器設定
流動時出口壓力	選定事件發生時可用的壓力
過濾器差壓	該流量下濾芯與杯體造成的阻力
調壓器壓力—流量特性	需求增加時的出口壓力下垂

口徑只是一項連接尺寸。兩款 G1/2 單元可能有不同的內部流道、過濾面積、閥座與流量特性。比較型錄曲線時，應使用相同的入口壓力、出口壓力、空氣基準條件與流量單位。

本站的壓縮空氣壓降計算器可以估算管路與接頭損失，但不能取代所選 FRL 的過濾器與調壓器曲線。使用實測 FRL 差壓，可把元件損失與支管損失分開。壓降故障排查流程則提供完整的逐段檢查方法。

依現場條件建立生命週期成本模型

對接近 100 psig 的系統，DOE 手冊估算空壓機排氣壓力每提高 2 psi，滿流量能源消耗約增加 1%。未經調壓的需求消耗更多空氣時，還會出現第二項損失。若未調壓需求占 30% 至 50%，兩者合計每提高 2 psi 可能增加 1.6% 至 2%（DOE 壓縮空氣系統手冊，2003）。

這項經驗法則說明，如果操作人員為了補償受限的 FRL 而提高主管壓力，可能產生能源後果；但它不能證明每一組新 FRL 都能節省固定比例。結果由工廠資料決定。能源價格、空壓機控制方式、流量、負載率、洩漏、生產時程與所選替換品都會改變結果。

不同工廠之間不存在通用的回收期。

應將持有成本、經驗證的故障損失與能源影響分開，以免重複計算。只有在空氣調理失效與磨損機制都得到證據支持時，氣缸更換成本才能列入 FRL 商業效益評估。只有在壓力、流量、功率與運轉時間經過量測，或依明列假設建立模型時，才可計入空壓機節能效益。

使用：

在此方程式中，$C_{\mathrm{annual}}$ 是所選 FRL 方案的年度生命週期成本。各項分別代表維修零件、含附加成本的維護工時、經驗證的停機損失、可歸因於 FRL 的氣缸磨損，以及經量測或建模的壓縮空氣能源成本。請使用同一幣別與同一分析期間。

替換方案可使用：

在此方程式中，$t_{\mathrm{payback}}$ 是以年計的簡單回收期，$C_{\mathrm{installed}}$ 包含硬體、人工、試車與必要備品，$S_{\mathrm{verified,annual}}$ 則是由工廠紀錄支持的年度節省金額。不要把推測性的使用壽命宣稱列為已驗證節省。

成本輸入	優先採用的證據	應避免的薄弱替代資料
FRL 零件與維修套件	報價單與採購紀錄	網路上的一般價格範圍
人工	CMMS 工時與含附加成本的人工費率	猜測的技師工時
停機	生產線紀錄與核准的停機損失估值	通用的每小時成本
氣缸損失	經確認與 FRL 有關的失效及發票	所有下游失效
能源	實測壓力、流量、功率與運轉時間	沒有基準的固定百分比

哪些採購要求能區分真正價值與單純低價？

ISO 6953-2:2024 指出，其調壓器測試用於比較產品型式，而不是測試每一個出廠單元。型式試驗不會檢驗每件交付品。具備可辯護性的採購規格，應把供應商資料、進料檢驗與機台層級驗收檢查結合起來（ISO 6953-2，2024）。

應向供應商提供工作點，而不是籠統要求「重載型 FRL」：

要求群組	應指定的資訊
壓力	最低與最高入口壓力、所需流動時出口壓力、允許壓降
流量	尖峰與連續需求、基準條件、同時發生的動作
空氣品質	在明確量測位置的 ISO 8573-1 顆粒、水分與油分等級
過濾器	等級、效率依據、測試方法、潔淨與終端壓降
調壓器	壓力—流量特性、溢流行為、壓力表範圍、調整鎖定
排水器與杯體	排水型式、冷凝水負荷、安裝方向、維修可及性、材料相容性
潤滑	FR 或 FRL 的選擇、核准油品、下游相容性、工作流量
介面	連接口螺紋、流向、安裝方式、尺寸與備品
安全功能	風險評估所要求的隔離、緩啟動與排氣功能

避免只寫一行「符合 ISO 8573」。該標準分類的是空氣，並不會讓採購訂單本身自動合規。規格必須明確寫出三部分等級、量測位置、工作條件與驗收方法。若要求由認證實驗室進行空氣測試，也應指定採樣責任與時間。

還要區分 FRL 與它無法取代的設備。使用端杯式過濾器不能取代乾燥機；調壓器不能取代洩壓閥或經驗證的壓力控制功能；油霧器不能修正材料相容性不良；較大的連接口也不能證明壓降較低。

把驗收測試直接寫進採購訂單。

安裝後的驗證與維護

CAGI 提供兩個通用的濾芯處置觸發條件：差壓達 5 至 7 psig，或至少每六個月一次。實際仍以所選製造商的限值與現場純度要求為準。應以潔淨濾芯建立基準，並追蹤同一個機台事件的趨勢，而不是把日曆時間當成濾芯狀態的證明（CAGI 壓降技術簡報，存取於 2026 年）。

新 FRL 試車時，應使用診斷階段相同的壓力量測點、機台負載、流量事件與空氣品質邊界。完整記錄所有資料。擷取靜止與尖峰流量狀態下的入口、出口壓力，再檢查排水器、杯體液位、調壓器鎖定、洩漏、壓力表範圍與油霧器行為。

基準資料能讓下一次檢查真正有用。

維修作業必須控制氣動儲能。OSHA 29 CFR 1910.147 涵蓋氣動能量，並要求在適用的維修作業中，釋放、斷開、約束危險的儲存或殘餘能量，或以其他方式使其處於安全狀態（OSHA 1910.147，存取於 2026 年）。

將安裝後紀錄作為新的基準：

紀錄	重要原因
潔淨濾芯差壓	顯示未來的負載累積與節流限制
流動時調壓器出口壓力	顯示壓力下垂是否仍在可接受範圍
排水測試與杯體照片	確認收集到的液體能排出單元
ISO 8573-1 驗收結果（如有要求）	驗證指定位置的空氣條件
氣缸磨損觀察	檢驗被歸因的失效機制是否減少
零件與維護工時	以實際資料取代假設的生命週期成本

如果目標是驗證因果關係，就不要一次改變多個變數。同時更換 FRL、氣缸、閥門、氣管、潤滑劑與動作曲線，也許能恢復生產，卻會讓團隊無法判斷是哪項措施解決了問題。

FRL 與氣缸磨損常見問題：採購人員應該問什麼？

CAGI 的兩項通用參考值——系統總壓降最高 10%，以及濾芯差壓達 5 至 7 psig 時更換——說明 FRL 決策同時需要系統邊界與元件量測。供應商限值與機台空氣品質要求可能更嚴格（CAGI，存取於 2026 年）。

價格較高的 FRL 一定比較好嗎？

不一定。價格不能證明過濾效率、壓力—流量性能、排水可靠性、材料相容性或維修支援。應先比較工作點與驗收證據。性能文件完整的一般型單元可能完全正確；昂貴單元也可能尺寸不足、不相容，或配備了該支路不需要的功能。

5 微米過濾器能防止氣缸磨損嗎？

不能只靠它。5 微米標示不會說明效率、負載特性、壓降、水蒸氣控制、油含量，也不涵蓋過濾器之後引入的下游污染。應在明確位置設定 ISO 8573-1 目標，確認過濾器的測試依據；若磨損型態與污染不符，還要調查機械原因。

每一支氣動氣缸都需要油霧器嗎？

不需要。許多現代氣缸與閥門已在出廠時潤滑，設計上不需持續供應油霧。只有當每一本下游手冊都允許或要求使用所選油品，而且油霧器能獲得足夠氣流時，才應加裝油霧器。對油敏感的製程、不相容的密封材料或混合支路，可能應改用 FR 單元。

如何判斷 FRL 尺寸是否不足？

在最大同時需求發生時量測入口與出口壓力。如果入口壓力保持穩定，但出口壓力下降超過所選型號的曲線或驗收限值，應檢查過濾器阻力、調壓器容量、油霧器損失與內部流道。靜態壓力與相同的連接口螺紋，無法證明流量容量足夠。

何時應更換 FRL，而不是進行維修？

應依狀況決定。當損壞、維修零件停產、材料不相容、額定流量不足、杯體狀況不安全或性能資料過時，使可靠修復無法達成時，就應更換整組總成。若殼體仍適用，而且更換核准濾芯、排水器、密封件、壓力表或維修調壓器，能以較低的生命週期風險恢復文件所列驗收要求，則可進行維修。
