Вязкость воздуха на холоде и отклик пневмоцилиндра

Вязкость рабочей среды при низких температурах — не единое свойство, которое изменяется только в одном направлении. У холодного воздуха динамическая вязкость ниже, тогда как смазка цилиндра может сильнее сопротивляться движению. Низкая температура также снижает эластичность эластомеров, создает условия для замерзания влаги и увеличивает статическую силу, которую должно преодолеть давление до начала движения поршня.

Это различие меняет порядок диагностики. Замена клапана или повышение давления из-за представления о том, что «холодный воздух гуще», может замаскировать симптом, но не устранить проблему с уплотнением, смазкой, водой или трактом потока. Полезное испытание отдельно фиксирует переключение клапана, нарастание давления, начало движения, ход и подтверждение конечного положения, а не сводит все к одному необъяснимому времени цикла.

Сведения об издателе и авторе приведены на странице «О нас». Технические исправления и вопросы по применению можно отправить через страницу «Контакты».

Ключевые выводы

По уравнению Сазерленда NASA динамическая вязкость воздуха при -20°C примерно на 10.9% ниже, чем при +20°C.

Холодная смазка, жесткость уплотнений, влага, лед, механика клапана и нагрузка все же могут увеличить время отклика цилиндра.

Сравнивайте синхронизированные графики команды, давления и положения при установившихся теплых и холодных условиях.

Становится ли воздух более вязким при снижении температуры?

Нет. Применение уравнения Сазерленда NASA к воздуху дает при -20°C отношение динамической вязкости к значению при +20°C около 0.891, то есть снижение примерно на 10.9%. Согласно этому уравнению, динамическая вязкость газа возрастает с повышением абсолютной температуры, поэтому задержку холодного цилиндра нельзя объяснить одним лишь ростом динамической вязкости воздуха (NASA).

Зависимость Сазерленда можно записать так:

\mu(T) = \mu_{\mathrm{ref}}\left(\frac{T}{T_{\mathrm{ref}}}\right)^{3/2}\frac{T_{\mathrm{ref}} + S}{T + S}

$\mu(T)$ — динамическая вязкость при абсолютной температуре $T$ . $\mu_{\mathrm{ref}}$ — эталонная вязкость при абсолютной температуре $T_{\mathrm{ref}}$ , а $S$ — постоянная Сазерленда, выраженная в тех же единицах температуры. Эта корреляция для идеального газа описывает молекулярную вязкость. Она не моделирует смазку, трение уплотнений, конденсацию, зазоры клапана или страгивание цилиндра.

В этом диапазоне динамическая вязкость воздуха снижается вместе с температурой. Отношения рассчитаны по уравнению Сазерленда NASA и нормированы к +20°C; это не проценты рабочих характеристик цилиндра.

Путаница возникает из-за слова «вязкость». Динамическая вязкость — сопротивление текучей среды сдвигу, обозначаемое $\mu$ . Кинематическая вязкость $\nu = \mu/\rho$ также учитывает плотность $\rho$ . Реология консистентной смазки по-своему зависит от температуры. Эти свойства не взаимозаменяемы, и ни одно из них само по себе не определяет задержку пневматического привода от команды до движения.

Наш анализ корреляции NASA и опубликованных изготовителями предельных условий показывает, что кажущийся парадокс полезен для диагностики: если цилиндр замедляется, хотя динамическая вязкость воздуха снижается, значит, преобладает другой чувствительный к температуре механизм. Поэтому следует исследовать смазку, восстановление уплотнений, воду, механическое заедание, работу клапана или доступный напорно-расходный тракт, а не ссылаться на абстрактный «более густой воздух».

Что в действительности замедляет пневматический цилиндр на холоде?

Festo указывает стандартные исполнения цилиндров для температур до -20°C и специальные версии T1/T3 для температур до -40°C. В низкотемпературном исполнении используются специальное уплотнение PUR и морозостойкая смазка, что прямо показывает: значительную часть рабочего предела на холоде определяют эластичность уплотнений и смазывание, а не рост вязкости воздуха (Festo).

Одновременно могут действовать несколько факторов:

Чувствительный к холоду механизм	Что изменяется	Вероятный признак в отклике
Реология смазки	Смазка густеет, сопротивление скольжению возрастает	Более долгая задержка до начала движения, затем резкое страгивание
Эластичность уплотнений	Динамические кромки восстанавливаются медленнее, герметичность и скольжение могут измениться	Более высокое давление страгивания, утечка, скачкообразное движение, задержка, зависящая от направления
Влага и лед	Вода конденсируется или замерзает в дросселях, выхлопах, у штока или уплотнений	Непостоянное ограничение, заблокированный выхлоп, повреждение поверхности, нестабильное время
Механика клапана	Золотник, тарельчатый элемент, пилотные уплотнения, смазка и зазоры реагируют на температуру	Увеличивается задержка от команды до изменения давления в порте
Подводящий и выхлопной тракт	Плотность, отношение давлений, объем трубки, фитинги, глушители и обледенение влияют на массовый расход	Давление в порте нарастает или снижается медленнее
Нагрузка и соосность	Температурное сжатие или несоосность направляющей повышают механическое сопротивление	Одно направление ухудшается, давление растет без пропорционального движения

В справочнике Parker по O-кольцам поясняется, что при охлаждении эластомеры теряют эластичность, а при достаточно низкой температуре могут стать жесткими и стеклообразными. Испытание TR10 рассматривается как показатель функционального поведения при низких температурах, однако рекомендации для семейства материалов не заменяют проектирование уплотнения под конкретное применение (Parker, стр. 85–86).

Более подробный обзор материалов приведен в отдельном руководстве по влиянию температуры на уплотнения цилиндров и выбору материала. Эта статья посвящена времени отклика и локализации неисправности.

Определите время отклика цилиндра до начала измерений

ISO 12238:2023 устанавливает испытания времени переключения двух- и трехпозиционных распределителей с электрическим или пневматическим управлением. Границей измерения является клапан, а не весь привод. Поэтому перед сравнением результатов теплого и холодного испытаний необходимо назвать начальное и конечное события отклика цилиндра (ISO 12238:2023).

Для измерения от команды до достижения конечного положения общий временной бюджет можно представить так:

t_{\mathrm{response}} = t_{\mathrm{electrical}} + t_{\mathrm{valve}} + t_{\mathrm{pressure}} + t_{\mathrm{breakaway}} + t_{\mathrm{travel}} + t_{\mathrm{cushion}}

$t_{\mathrm{electrical}}$ охватывает выход контроллера, проводку и нарастание тока катушки. $t_{\mathrm{valve}}$ заканчивается при переключении канала потока. $t_{\mathrm{pressure}}$ охватывает изменение давления у привода, а $t_{\mathrm{breakaway}}$ заканчивается при первом движении поршня. $t_{\mathrm{travel}}$ и $t_{\mathrm{cushion}}$ относятся к ходу и конечному торможению. Некоторые события перекрываются, поэтому используйте это выражение как диагностический бюджет, а не как универсальный стандарт суммирования.

Одна отметка времени от конечного датчика не показывает, где в цепи появилась задержка из-за холода. Добавляйте синхронизированные события электрической части, клапана, давления в портах и положения, пока увеличившийся интервал не станет виден.

В статье о времени отклика цилиндра и мертвом объеме подробнее рассмотрена часть, связанная с управляемым объемом. Граница измерения только для клапана разобрана в руководстве по измерению времени отклика пневматического электромагнитного клапана.

Как отделить задержку холодного пуска?

Морозостойкий цилиндр CQ2 из примера SMC рассчитан на диапазон от -40°C до 70°C и скорость поршня от 50 до 500 mm/s; в нем используются низкотемпературный NBR и морозостойкая смазка. Эти пределы относятся к конкретному исполнению, но показывают, что температуру, материал, смазку и скорость необходимо оценивать совместно (SMC).

Начните с интервала, который сильнее всего изменяется между испытаниями в установившихся эталонных и холодных условиях:

Увеличивается время от команды до переключения клапана: проверьте напряжение контроллера, ток катушки, состояние разъема, пилотное давление, выхлоп и допустимый температурный диапазон клапана.
Переключение клапана стабильно, но давление в порте меняется медленно: проверьте внутренний диаметр и длину трубки, фитинги, глушители, регуляторы скорости, замерзшую влагу, пропускную способность клапана и динамическое давление питания.
Давление нарастает нормально, но поршень задерживается, а затем скачком трогается: вероятны загустевшая смазка, трение уплотнений, заклинивание направляющей, боковая нагрузка или изменение внешней нагрузки.
Начало движения не задерживается, но ход занимает больше времени: сравните динамическое давление в полостях, ограничение выхлопа, полезную нагрузку, настройку дросселирования на выхлопе и демпфирование.
Движение нормальное, но конечный сигнал запаздывает: проверьте температурный диапазон датчика, точку переключения, крепление, кабель, фильтрацию контроллера и конечный участок демпфирования.

Баланс сил при страгивании помогает интерпретировать третью картину:

F_{\mathrm{net}} = p_1A_1 - p_2A_2 - F_{\mathrm{load}} - F_{\mathrm{friction}}

$p_1$ и $p_2$ — измеренные абсолютные или избыточные давления в полостях, последовательно используемые с одной системой отсчета; $A_1$ и $A_2$ — эффективные площади поршня; $F_{\mathrm{load}}$ включает силу тяжести и сопротивление процесса в выбранном направлении. Задержка страгивания — интервал, в течение которого давление изменяется, но статическое сопротивление еще не позволяет поршню двигаться. Не определяйте $F_{\mathrm{friction}}$ по одному манометру, если давление в противоположной полости не измерено.

Нормируйте каждый временной интервал относительно его теплого исходного значения, а не сравнивайте только полное время цикла. Если время от команды до нарастания давления не изменилось, а интервал от давления до движения удвоился, данные указывают не на вязкость воздуха в тракте, а на сопротивление страгиванию. Если сначала удвоилось время нарастания давления, исследуйте тракт от клапана до цилиндра, прежде чем менять уплотнения.

Как провести температурно-контролируемое испытание отклика?

Для морозостойкого цилиндра, рассчитанного на -40°C, SMC требует сухой воздух, чтобы влага не замерзала, а ISO 8573-1 классифицирует загрязнения сжатого воздуха по частицам, воде и маслу. Поэтому при корректном испытании отклика на холоде необходимо регистрировать качество воздуха и фактическую температуру компонентов, а не только температуру окружающей среды (SMC; ISO 8573-1).

Используйте следующую последовательность измерений:

Определите границы времени. Укажите, измеряется ли интервал от команды до начала движения, от команды до конечного датчика или между другими названными событиями.
Определите допустимый температурный диапазон. Запишите точные исполнения цилиндра, уплотнений, смазки, клапана, датчиков, трубок, фитингов, глушителей и принадлежностей.
Оснастите систему средствами измерения. По единой шкале времени регистрируйте команду контроллера, при необходимости ток катушки, давление в обоих портах цилиндра и положение поршня.
Измеряйте температуру компонентов. Регистрируйте температуру корпуса клапана, гильзы цилиндра, крышек, узла штокового уплотнения или уплотнительной зоны бесштокового цилиндра и местного воздуха. Рекомендации по размещению датчиков приведены в руководстве по термическому анализу цилиндра с высокой частотой циклов.
Подтверждайте стабилизацию измерениями. Дождитесь, пока выбранные температуры компонентов и повторяющиеся графики времени перестанут дрейфовать в пределах допуска испытания. Универсальное время выдержки обосновать невозможно.
Выполните достаточно циклов для оценки повторяемости. Представляйте отдельные результаты или их распределение, а не только один лучший цикл или необъясненное среднее значение.
Изменяйте по одному фактору. Прогревайте клапан, осушайте воздух, снижайте нагрузку или заменяйте смазку на одобренную только в рамках контролируемого и безопасного плана испытаний.

Сравнивайте холодный пуск и работу после прогрева. Цилиндр может замедляться только на первом ходе, поскольку после нескольких циклов меняются сдвиг смазки и движение уплотнений. Это отличается от задержки, которая растет по мере накопления льда или увеличения сопротивления выхлопа. Также записывайте направление хода: из-за разных эффективных площадей одностороннего штока и действия силы тяжести выдвижение и втягивание могут иметь разный отклик.

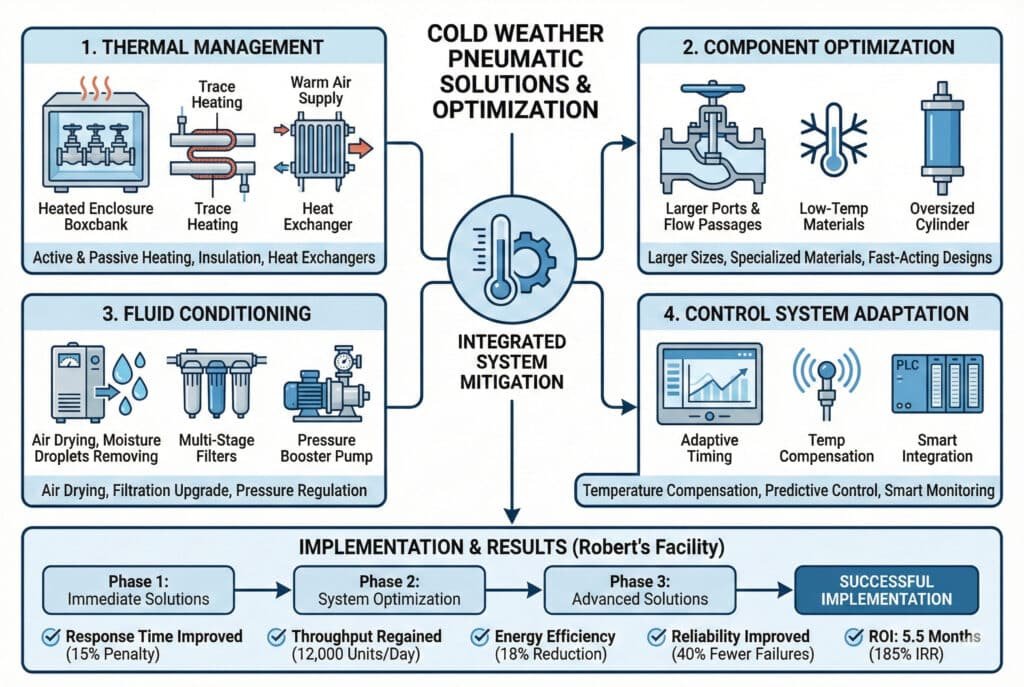

Корректирующие меры в инженерной последовательности

Parker сообщает, что низкотемпературные уплотнения цилиндров P1F проверены для непрерывной работы до -40°C и применяются вместе со специально разработанной смазкой. Эта конструкция конкретной модели подтверждает обоснованный порядок исправления: сначала подобрать сертифицированное оборудование, затем контролировать воду и условия установки и лишь после этого настраивать время или давление (Parker).

Соблюдайте диапазон всего узла. Проверьте цилиндр, клапан, уплотнения, смазку, датчики, кабель, фитинги, трубку, глушители, амортизаторы и крепеж. Низкотемпературный комплект уплотнений не повышает допустимый диапазон всех принадлежностей.
Используйте предусмотренное сочетание уплотнения и смазки. Не заменяйте смазку, ориентируясь только на общий класс вязкости или семейство полимеров. Важны совместимость, базовое масло, загуститель, материал уплотнения, скорость и одобрение изготовителя.
Контролируйте воду в самой холодной точке. Сверяйте точку росы под давлением и контроль жидкой воды с требованиями компонентов и процесса. Эта граница подробнее рассмотрена в руководстве по точке росы под давлением в пневматических системах.
Защищайте выхлоп и движущиеся поверхности. Не допускайте, чтобы лед, остатки моющей жидкости, замерзший продукт или кристаллы блокировали глушители либо повреждали шток, скребок и уплотнения.
Сократите лишний управляемый объем и сопротивление. Установите правильно подобранный клапан там, где это допускает система, используйте трубку достаточного внутреннего диаметра и проверяйте фитинги, регуляторы скорости и глушители.
Исправьте соосность и нагрузку. Температурное сжатие может проявить недостатки направляющих или боковую нагрузку. Повышение давления не заменяет механическую коррекцию.
Используйте обогрев только как спроектированную подсистему. Применяйте одобренные кожухи, кабельный обогрев или кондиционированный воздух с регулированием температуры, защитой от перегрева, анализом конденсации и безопасным доступом для обслуживания.
Настраивайте время контроллера в последнюю очередь. Увеличенный тайм-аут может предотвратить ложные аварии, но не устраняет замерзание, повреждение уплотнений, недостаточный расход или работу компонента вне допустимого диапазона.

При выборе клапана для работы ниже точки замерзания обратитесь к отдельному руководству по подбору низкотемпературных пневматических клапанов. Решающее значение по-прежнему имеют температурные пределы конкретного изделия и требования к пилотному управлению.

Почему сухость воздуха нужно проверить раньше давления?

ISO 8573-1 определяет классы чистоты сжатого воздуха для трех основных групп загрязнений: частиц, воды и масла. В холодной системе воду следует проверять одной из первых, поскольку повышение давления не удаляет жидкую воду или лед, а большее отношение давлений может вызвать более сильное падение температуры при расширении (ISO 8573-1).

Повышение давления регулятора может сократить один задержанный ход за счет более быстрого нарастания силы, но оно также способно увеличить энергию удара, расход воздуха, нагрузку на уплотнения и риск при заблокированном или замерзшем сужении. Симптом может перейти от «запоздалого движения» к «резкому движению». Перед любым изменением давления убедитесь, что станок, привод, клапан, трубки, оснастка и ограждения рассчитаны на него.

До изменения уставки проверьте:

динамическое давление в обоих портах цилиндра во время отказа;
точку росы под давлением относительно самой холодной открытой поверхности;
наличие жидкой воды, инея или льда в фильтрах, нижних точках, выхлопах, на штоках и глушителях;
давление страгивания по сравнению с работой в тепле;
допустимые температуры клапана и цилиндра;
нагрузку, соосность, трение направляющих и работу демпфирования.

Если присутствует вода, скорректируйте отделение, слив, осушение, прокладку линий или тепловую защиту в соответствии с требованиями предприятия и компонентов. Не нагревайте один короткий участок, не проверив, не будет ли вода конденсироваться или замерзать дальше по потоку.

Часто задаваемые вопросы о цилиндрах при низких температурах

Морозостойкий цилиндр CQ2 из примера SMC сочетает диапазон окружающей температуры от -40°C до 70°C со специальным низкотемпературным NBR, морозостойкой смазкой, требованием использовать сухой воздух и диапазоном скорости поршня от 50 до 500 mm/s. Такое сочетание показывает, почему отклик при низкой температуре нельзя свести к одному свойству среды или одному универсальному порогу (SMC).

У холодного воздуха динамическая вязкость выше, чем у теплого?

Нет. Для воздуха в обычном температурном диапазоне пневмосистем уравнение Сазерленда прогнозирует снижение динамической вязкости при уменьшении абсолютной температуры. При -20°C расчетное значение примерно на 10.9% ниже, чем при +20°C. При этом холодный цилиндр все равно может замедлиться из-за изменений смазки, уплотнений, влаги, механики клапана, нагрузки и условий массового расхода.

Почему холодный цилиндр сначала задерживается, а затем резко трогается?

Давление в полости может продолжать расти, пока загустевшая смазка, трение уплотнений, нагрузка или заклинивание удерживают поршень. Когда доступная пневматическая сила превышает сопротивление страгиванию, накопленное давление ускоряет подвижную массу. Одновременно измеряйте давление в обеих полостях и положение поршня; не диагностируйте событие только по манометру регулятора или конечному датчику.

Безопасно ли использовать стандартный цилиндр при -20°C?

Только если точное исполнение цилиндра и все принадлежности рассчитаны на такие условия. Festo указывает, что почти все упомянутые компанией исполнения подходят для температуры до -20°C, но это относится лишь к конкретному ассортименту. Сверяйтесь с актуальными данными поставщика по уплотнениям, смазке, датчикам, трубкам, фитингам, влажности, скорости и нагрузке.

Насколько сухим должен быть сжатый воздух для работы при отрицательной температуре?

Соблюдайте требования к точке росы под давлением и загрязнениям, установленные для выбранных компонентов и технологического процесса. В примере морозостойкого цилиндра SMC прямо предписывает использовать сухой воздух, чтобы влага не замерзала, а ISO 8573-1 задает систему классов чистоты. Относительная влажность окружающего воздуха сама по себе не определяет сухость в самой холодной точке контура, находящейся под давлением или в зоне расширения.

Всегда ли клапан большего размера восстанавливает время отклика цилиндра на холоде?

Нет. Клапан большего размера помогает, только когда ограничивающим интервалом действительно является подтвержденная пропускная способность по массовому расходу. Он не устранит трение холодных уплотнений, неподходящую смазку, лед, механическое заклинивание, перегрузку оси или задержку датчика. Перед заменой оборудования сравните интервалы переключения клапана, изменения давления в портах, начала движения и хода, затем проверьте низкотемпературные и расходные характеристики выбранного клапана.

Источники и технические материалы

NASA, Вязкость, уравнение Сазерленда для динамической вязкости воздуха. Дата обращения: 2026-07-22.
ISO 12238:2023, границы измерения времени переключения распределителя. Дата обращения: 2026-07-22.
ISO 8573-1:2010, классы чистоты сжатого воздуха по частицам, воде и маслу. Дата обращения: 2026-07-22.
Festo, Пневматические цилиндры и экстремальные температуры, низкотемпературные уплотнения, смазка, лед и указанные исполнения цилиндров. Дата обращения: 2026-07-22.
SMC, Технические характеристики морозостойкого цилиндра CQ2, диапазон от -40°C до 70°C, низкотемпературный NBR, смазка, предупреждение о сухом воздухе и диапазон скорости поршня. Дата обращения: 2026-07-22.
Parker, Справочник по O-кольцам, низкотемпературная эластичность и контекст TR10. Дата обращения: 2026-07-22.
Parker, Пневматические приводы, низкотемпературные уплотнения и смазка P1F. Дата обращения: 2026-07-22.
