การติดตั้งที่ไม่ถูกต้องกำลังทำลายอุปกรณ์ขับเคลื่อนในโรงงานอุตสาหกรรมทั่วโลกอย่างเงียบๆ ทำให้เกิดความล้มเหลวก่อนเวลาอันควรซึ่งทำให้บริษัทต้องเสียค่าใช้จ่ายหลายพันดอลลาร์จากการหยุดทำงานที่ไม่คาดคิด ปัญหาการติดตั้งที่ไม่ตรงกันคิดเป็นสาเหตุของความล้มเหลวของอุปกรณ์ขับเคลื่อนแบบนิวเมติกมากกว่า 60% แต่ปัญหาเหล่านี้ส่วนใหญ่สามารถป้องกันได้อย่างสมบูรณ์ด้วยเทคนิคการติดตั้งที่เหมาะสม.
การติดตั้งและการปรับแนวที่ถูกต้องสามารถยืดอายุการใช้งานของแอคชูเอเตอร์จาก 2-3 ปี เป็น 8-10 ปี โดยการกำจัด การบรรทุกด้านข้าง1, ลดการสึกหรอภายใน และรับประกันการกระจายแรงที่เหมาะสมตลอดรอบการทำงานของแอคชูเอเตอร์. กุญแจสำคัญอยู่ที่การเข้าใจเส้นทางการรับน้ำหนัก การรักษาพื้นผิวการติดตั้งให้ตั้งฉาก และการติดตั้งโครงสร้างรองรับที่เหมาะสม.
เมื่อสัปดาห์ที่แล้ว ฉันได้รับโทรศัพท์จากผู้จัดการฝ่ายซ่อมบำรุงที่รู้สึกหงุดหงิดในรัฐโอไฮโอ ซึ่งสถานที่ของเขากำลังเปลี่ยนแอคชูเอเตอร์ทุกๆ 18 เดือน หลังจากตรวจสอบวิธีการติดตั้งของพวกเขา เราพบข้อผิดพลาดในการจัดตำแหน่งง่ายๆ ที่ทำให้พวกเขาต้องเสียค่าใช้จ่ายมากกว่า $50,000 ต่อปีในการเปลี่ยนใหม่ก่อนกำหนด.
สารบัญ
- ข้อกำหนดที่สำคัญของพื้นผิวติดตั้งสำหรับอายุการใช้งานที่ยาวนานของแอคชูเอเตอร์คืออะไร?
- คุณจะกำจัดโหลดข้างที่เป็นอันตรายในระหว่างการติดตั้งได้อย่างไร?
- เครื่องมือและเทคนิคการจัดแนวใดที่รับประกันประสิทธิภาพสูงสุด?
- ข้อผิดพลาดในการติดตั้งที่พบบ่อยซึ่งทำให้เกิดการล้มเหลวของแอคชูเอเตอร์ก่อนกำหนดคืออะไร?
ข้อกำหนดที่สำคัญของพื้นผิวติดตั้งสำหรับอายุการใช้งานที่ยาวนานของแอคชูเอเตอร์คืออะไร?

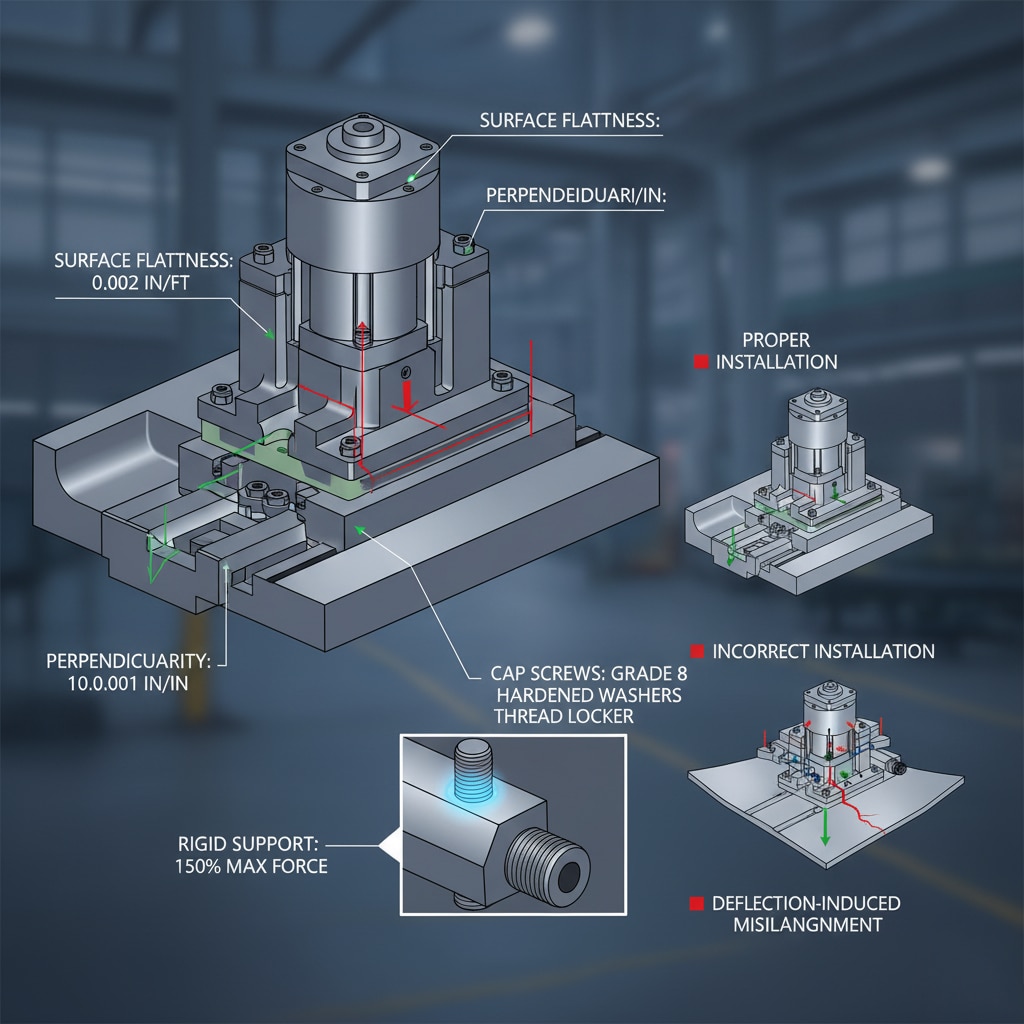

ความเสถียรของฐานรากและความแม่นยำของพื้นผิวเป็นรากฐานสำคัญของการติดตั้งแอคชูเอเตอร์ที่ประสบความสำเร็จ ซึ่งส่งผลโดยตรงต่อรูปแบบการสึกหรอของชิ้นส่วนภายใน.
พื้นผิวที่ติดตั้งต้องเรียบภายใน 0.002 นิ้วต่อฟุต ตั้งฉากภายใน 0.001 นิ้วต่อนิ้ว และให้การรองรับที่แข็งแรงสามารถรับแรงสูงสุดของตัวกระตุ้นได้ 150% เพื่อป้องกันการเบี่ยงเบนที่ทำให้เกิดการไม่ตรงแนว.
มาตรฐานการเตรียมผิวหน้าที่สำคัญ
การติดตั้งอย่างถูกต้องเริ่มต้นด้วยการเตรียมผิวอย่างละเอียด:
ข้อกำหนดเกี่ยวกับความเรียบและความตั้งฉาก
- ความเรียบของผิว: ค่าเบี่ยงเบนสูงสุด 0.002 นิ้ว ตลอดความยาวในการติดตั้ง
- ความคลาดเคลื่อนตั้งฉาก: ภายใน 0.001″ ต่อนิ้วของพื้นผิวติดตั้ง
- ผิวสำเร็จ: 125 อาร์เอ็มเอส2 หรือดีกว่าเพื่อการสัมผัสที่เหมาะสมที่สุด
- ความหนาของวัสดุ: ขนาดขั้นต่ำ 1.5 เท่าของเส้นผ่านศูนย์กลางสลักเกลียวสำหรับการจับยึดเกลียวที่เหมาะสม
ข้อมูลจำเพาะของอุปกรณ์ติดตั้ง
| องค์ประกอบ | ข้อกำหนด | ค่าแรงบิด | เกรดวัสดุ |
|---|---|---|---|
| สกรูหัวใหญ่ | เกรด 8 ขึ้นไป | 75% ของ น้ำหนักทดสอบ3 | เหล็กกล้าผสม |
| แหวนรอง | แบนและแข็ง | N/A | SAE 1060+ |
| แผ่นติดตั้ง | ความหนาอย่างน้อย 1/4 นิ้ว | N/A | เหล็ก A36 ขั้นต่ำ |
| น้ำยาล็อคเกลียว | ความแรงปานกลาง | ตามผู้ผลิต | กาวชนิดไม่ใช้ออกซิเจน4 |
เรื่องราวความสำเร็จในโลกแห่งความเป็นจริง
ฉันได้ทำงานร่วมกับเจนนิเฟอร์ วิศวกรเครื่องกลที่โรงงานบรรจุภัณฑ์ในเมืองชาร์ลอตต์ รัฐนอร์ทแคโรไลนา ทีมของเธอประสบปัญหาซีลก้านลูกสูบเสียหายทุก 6 เดือนในกระบอกสูบไร้ก้าน Bepto หลังจากตรวจสอบการติดตั้งของพวกเขา เราพบว่าแผ่นติดตั้งอลูมิเนียมเกิดการโค้งงอเมื่อรับน้ำหนัก เมื่อเราอัพเกรดเป็นแผ่นเหล็กที่มีขนาดเหมาะสมและกลึงพื้นผิวการติดตั้งใหม่ แอคชูเอเตอร์ของเจนนิเฟอร์ทำงานได้อย่างไร้ปัญหาเป็นเวลากว่า 3 ปีแล้ว.

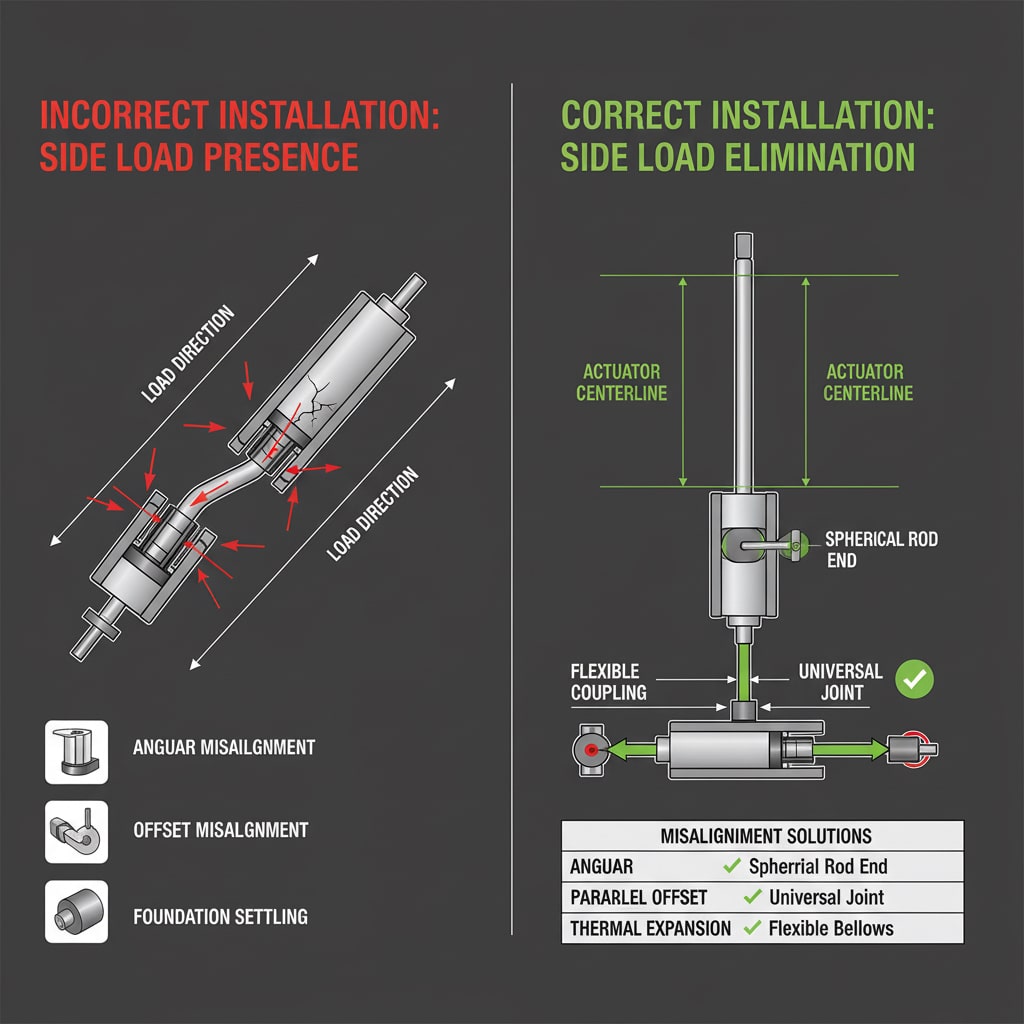

คุณจะกำจัดโหลดข้างที่เป็นอันตรายในระหว่างการติดตั้งได้อย่างไร?
แรงกระทำด้านข้างถือเป็นแรงที่ทำลายล้างมากที่สุดต่อตัวกระตุ้นนิวเมติกส์ ซึ่งทำให้เกิดการสึกหรออย่างรวดเร็วและการเสียหายของซีลอย่างรุนแรง.
การกำจัดแรงกระทำด้านข้างจำเป็นต้องรักษาแนวระนาบที่สมบูรณ์แบบระหว่างเส้นศูนย์กลางของตัวกระตุ้นกับทิศทางของน้ำหนัก โดยใช้ข้อต่อที่ยืดหยุ่นได้เมื่อจำเป็น และตรวจสอบให้แน่ใจว่าทุกชิ้นส่วนที่เชื่อมต่อเคลื่อนไหวในระนาบขนานกันตลอดรอบการทำงานทั้งหมด.
การทำความเข้าใจแหล่งที่มาของโหลดด้านข้าง
การโหลดด้านข้างเกิดจากข้อผิดพลาดในการติดตั้งหลายประการ:
สาเหตุหลักของการโหลดด้านปฐมภูมิ
- การไม่ตรงแนวในมุม: แกนของแกนไม่ขนานกับทิศทางของน้ำหนัก
- การเยื้องศูนย์ที่ไม่ตรงแนว: เส้นศูนย์กลางของแกนของแท่งเบี่ยงเบนจากเส้นศูนย์กลางของแรง
- การขยายตัวจากความร้อน: การขยายตัวที่แตกต่างกันระหว่างตัวกระตุ้นและโหลด
- การทรุดตัวของฐานราก: การเคลื่อนที่ทีละน้อยของพื้นผิวที่ยึดติด
เทคนิคการกำจัดโหลดด้านข้าง
โซลูชันข้อต่อยืดหยุ่น
- ปลายแท่งทรงกลม: รองรับการเยื้องมุมได้สูงสุด 25°
- ข้อต่อสากล: จัดการทั้งการเยื้องมุมและการเยื้องขนาน
- ท่ออ่อนยืดหยุ่น: ดูดซับความแตกต่างของการขยายตัวจากความร้อน
- รางเลื่อน: ป้องกันการยึดติดระหว่างรอบการเคลื่อนที่
| ประเภทการไม่ตรงแนว | ความอดทนสูงสุด | คำแนะนำในการแก้ไขปัญหา | ผลกระทบต่อต้นทุน |
|---|---|---|---|
| แองกูลาร์ | 0.5 องศา | ปลายแท่งทรงกลม | ต่ำ |
| ขนานกันและเยื้องกัน | 0.010 นิ้ว | ข้อต่อสากล | ระดับกลาง |
| การขยายตัวจากความร้อน | แปรผัน | ข้อต่อยืดหยุ่น | ระดับกลาง |
| การทรุดตัวของฐานราก | 0.005 นิ้ว | ขาตั้งปรับได้ | สูง |
เครื่องมือและเทคนิคการจัดแนวใดที่รับประกันประสิทธิภาพสูงสุด?
การปรับให้ตรงอย่างแม่นยำต้องการเครื่องมือเฉพาะทางและเทคนิคการวัดที่เป็นระบบเพื่อให้ได้ค่าความคลาดเคลื่อนที่จำเป็นสำหรับอายุการใช้งานที่ยาวนานของตัวกระตุ้น.
การจัดแนวแบบมืออาชีพใช้ระบบเลเซอร์สำหรับการใช้งานที่มีระยะชักยาว, ตัวบ่งชี้แบบหน้าปัดสำหรับการวัดที่มีความแม่นยำ, และขั้นตอนที่เป็นระบบทีละขั้นตอนเพื่อตรวจสอบการจัดแนวในตำแหน่งระยะชักหลายตำแหน่ง เพื่อให้มั่นใจถึงประสิทธิภาพที่สม่ำเสมอในช่วงการทำงานทั้งหมด.
ชุดเครื่องมือปรับตั้งศูนย์ล้อมืออาชีพ
อุปกรณ์วัดที่จำเป็น
- ระบบจัดตำแหน่งด้วยเลเซอร์: ±0.001″ ความแม่นยำตลอดระยะ 10+ ฟุต
- ไดอัลอินดิเคเตอร์: ความละเอียด 0.0001 นิ้ว สำหรับงานที่ต้องการความแม่นยำ
- ฉากวัดความแม่นยำ: อ้างอิงความตั้งฉากที่ได้รับการตรวจสอบแล้ว
- เกจวัดระยะ: การวัดช่องว่างและการตรวจสอบการสัมผัสพื้นผิว
ขั้นตอนการปรับให้ตรงตามขั้นตอน
ระยะเริ่มต้นการตั้งค่า
- ตัวกระตุ้นการเคลื่อนที่ของเครื่องจักร ใช้ตัวยึดชั่วคราว
- ปริมาณการโหลดตำแหน่ง ที่ตำแหน่งกึ่งกลางของจังหวะ
- ตรวจสอบความขนาน ใช้เลเซอร์หรือไม้บรรทัด
- ตรวจสอบความตั้งฉาก ด้วยสี่เหลี่ยมจัตุรัสที่แม่นยำ
- วัดระยะห่าง ในทุกจุดเชื่อมต่อ
กระบวนการปรับละเอียด
- ปรับแผ่นรองยึด เพื่อให้ได้มาซึ่งความขนาน
- ย้ายตำแหน่งแอคชูเอเตอร์ สำหรับการจัดแนวเส้นศูนย์กลาง
- ตรวจสอบความสอดคล้อง ที่ทั้งสองจุดสุดขั้วของการเคลื่อนไหว
- ตรวจสอบการยึดติด ตลอดทั้งวงจร
- ขันให้แน่นด้วยแรงบิดสุดท้าย ถึงอุปกรณ์ยึดทั้งหมด
ที่ Bepto Pneumatics เราให้บริการขั้นตอนการปรับตั้งศูนย์อย่างละเอียดในทุกการจัดส่งแอคชูเอเตอร์ และทีมสนับสนุนทางเทคนิคของเรามีบริการให้คำปรึกษาทางไกลเพื่อให้มั่นใจในการติดตั้งที่ถูกต้อง.
ข้อผิดพลาดในการติดตั้งที่พบบ่อยซึ่งทำให้เกิดการล้มเหลวของแอคชูเอเตอร์ก่อนกำหนดคืออะไร?
การทำความเข้าใจและหลีกเลี่ยงข้อผิดพลาดในการติดตั้งที่เกิดขึ้นบ่อยครั้งสามารถป้องกันการเสียหายก่อนกำหนดของแอคชูเอเตอร์ได้ถึง 90% ในการใช้งานอุตสาหกรรม.
ข้อผิดพลาดในการติดตั้งที่สร้างความเสียหายมากที่สุด ได้แก่ การสนับสนุนฐานรากไม่เพียงพอ การเลือกตัวยึดไม่เหมาะสม การละเลยการพิจารณาการขยายตัวจากความร้อน และการไม่ตรวจสอบความถูกต้องหลังการติดตั้งครั้งแรก ซึ่งแต่ละข้อผิดพลาดอาจลดอายุการใช้งานของแอคชูเอเตอร์ลงได้ถึง 50-80%.
ข้อผิดพลาดในการติดตั้งที่สำคัญ
ข้อผิดพลาดในการวางรากฐานและการสนับสนุน
- แผ่นติดตั้งขนาดเล็กเกินไป: การทำให้เกิดการเบี่ยงเบนภายใต้แรงกด
- แรงบิดของสลักเกลียวไม่เพียงพอ: อนุญาตให้มีการเคลื่อนไหวระหว่างการทำงาน
- เกรดของตัวยึดแบบผสม: การสร้างแรงหนีบที่ไม่สม่ำเสมอ
- การละเลยผลกระทบจากความร้อน: ไม่คำนึงถึงการขยายตัว/การหดตัว
ข้อผิดพลาดในการจัดแนวและเส้นทางการรับน้ำหนัก
- การวัดจุดเดียว: ไม่ตรวจสอบการจัดตำแหน่งตลอดการเคลื่อนไหว
- การเพิกเฉยต่ออุปกรณ์ที่เชื่อมต่ออยู่: การไม่พิจารณาความสอดคล้องในกระบวนการถัดไป
- การเว้นระยะห่างไม่เพียงพอ: การสร้างการรบกวนระหว่างการทำงาน
- เอกสารไม่ครบถ้วน: ไม่บันทึกขนาดตามแบบก่อสร้าง
เมื่อเร็ว ๆ นี้ ผมได้ช่วยเหลือไมเคิล ผู้จัดการฝ่ายบำรุงรักษาที่โรงงานชิ้นส่วนรถยนต์ในดีทรอยต์ ทีมของเขาต้องเปลี่ยนซีลของแอคชูเอเตอร์ทุกเดือน เนื่องจากสิ่งที่ปรากฏว่าเป็นการสึกหรอตามปกติ การตรวจสอบพบว่าพวกเขากำลังนำฮาร์ดแวร์ติดตั้งเก่าที่มีเกลียวขยายกลับมาใช้ซ้ำ ซึ่งทำให้เกิดแรงหนีบที่ไม่สม่ำเสมอ หลังจากที่ได้ดำเนินการตามขั้นตอนการติดตั้งที่เราแนะนำ และใช้ตัวยึดเกรด 8 ที่เหมาะสมแล้ว ระยะเวลาการเปลี่ยนซีลของไมเคิลได้เพิ่มขึ้นเป็นมากกว่า 18 เดือน.
รายการตรวจสอบการป้องกัน
| จุดตรวจสอบ | ความถี่ | ความอดทน | ต้องดำเนินการ |
|---|---|---|---|
| แรงบิดของน็อตยึด | ติดตั้ง + 30 วัน | ±10% ของข้อกำหนด | ขันให้แน่นอีกครั้งหากจำเป็น |
| ความเรียบของผิว | การติดตั้งเบื้องต้น | 0.002 นิ้ว/ฟุต | เครื่องจะทำงานหากเกินกำหนด |
| การตรวจสอบความสอดคล้อง | ติดตั้ง + 90 วัน | ตามข้อกำหนดของผู้ผลิต | ปรับหากจำเป็น |
| ช่องว่างสำหรับการขยายตัวทางความร้อน | ตามฤดูกาล | การอนุมัติแบบ | แก้ไขหากเกิดการผูกมัด |
บทสรุป
การติดตั้งและการจัดตำแหน่งที่ถูกต้องเป็นรากฐานของประสิทธิภาพการทำงานที่เชื่อถือได้ของตัวกระตุ้น ซึ่งส่งผลโดยตรงต่อการที่อุปกรณ์ของคุณจะทำงานได้เป็นเวลาหลายเดือนหรือหลายทศวรรษ.
คำถามที่พบบ่อยเกี่ยวกับการติดตั้งและการปรับแนวแอคชูเอเตอร์
ถาม: ควรตรวจสอบการปรับแนวของแอคชูเอเตอร์หลังการติดตั้งบ่อยแค่ไหน?
A: ตรวจสอบการตั้งศูนย์ภายใน 30 วันหลังการติดตั้ง จากนั้นตรวจสอบทุกไตรมาสในปีแรก และตรวจสอบทุกปีหลังจากนั้น การใช้งานที่มีรอบการทำงานสูงอาจต้องตรวจสอบบ่อยขึ้น.
ถาม: ฉันสามารถใช้สารล็อคเกลียวกับตัวยึดทั้งหมดได้หรือไม่?
A: ใช้สารล็อคเกลียวแบบความแข็งแรงปานกลางกับน็อตยึด แต่หลีกเลี่ยงการใช้กับสกรูปรับหรือจุดเชื่อมต่อที่ต้องบำรุงรักษาบ่อยครั้ง ควรปฏิบัติตามข้อกำหนดของผู้ผลิตสำหรับงานเฉพาะของคุณเสมอ.
ถาม: น้ำหนักบรรทุกด้านข้างสูงสุดที่ยอมรับได้สำหรับแอคชูเอเตอร์แบบนิวเมติกคือเท่าไร?
A: แอคชูเอเตอร์แบบนิวแมติกส่วนใหญ่สามารถรับแรงด้านข้างได้ 2-5% ของแรงขับดัน แต่การกำจัดแรงด้านข้างทั้งหมดผ่านการปรับแนวที่เหมาะสมจะช่วยยืดอายุการใช้งานได้อย่างมาก.
ถาม: ฉันจะพิจารณาการขยายตัวเนื่องจากความร้อนในการติดตั้งแอคชูเอเตอร์ได้อย่างไร?
A: คำนวณการขยายตัวที่คาดว่าจะเกิดขึ้นโดยอิงจากช่วงอุณหภูมิและค่าสัมประสิทธิ์ของวัสดุ จัดให้มีระยะห่างที่เหมาะสมและใช้ข้อต่อยืดหยุ่นในกรณีที่การเคลื่อนที่จากความร้อนเกิน 0.005 นิ้ว.
ถาม: แอคชูเอเตอร์ทดแทนของ Bepto สามารถใช้งานร่วมกับอุปกรณ์ยึดเดิมได้หรือไม่?
A: ใช่, ตัวกระตุ้นของเราสามารถรักษาความเข้ากันได้ทางมิติกับแบรนด์ OEM หลัก ๆ ได้ในขณะที่มอบความยืดหยุ่นในการติดตั้งที่เหนือกว่าพร้อมการสนับสนุนการติดตั้งอย่างครอบคลุม ทำให้สามารถเปลี่ยนทดแทนได้อย่างราบรื่นพร้อมความน่าเชื่อถือที่ดีขึ้น.
-
