Akışkan Sıcaklığının Solenoid Valf Çalışmasına Etkisi

Akışkan sıcaklığı, ısı transferi, conta davranışı, akışkan viskozitesi, basınç kapasitesi ve kumanda düzeneğinin ulaştığı sıcaklık üzerinden solenoid valfi etkiler. Bu nedenle güvenilir bir seçim için dört ayrı sınır gerekir: akışkan, ortam, bobin sargısı ve komple valf sıcaklığı. Gerçek basınç ve çalışma çevrimi altında geçerli olan en düşük sınır montajı belirler.

Bu nedenle “PTFE yüksek sıcaklığa uygundur” gibi genel bir ifade valfi nitelendiremez. Seçilen parça numarası, bobin, conta seti, akışkan, basınç farkı, konnektör, onaylar, montaj ve maruz kalma süresi belgelenmiş sınırların içinde kalmalıdır.

Önemli Noktalar

• Akışkan, ortam, sargı ve gövde sıcaklığını 4 farklı girdi olarak ele alın.
• Modele özgü sınırlar, genel conta malzemesi sıcaklık tablolarının önceliğindedir.
• Bakır direnci 20°C yakınında her °C için yaklaşık %0,393 artar; ancak direnç bir teşhis aracıdır, valf anma değeri değildir.
• Sıcak bekletme, soğuk bekletme, basınç, gerilim, kaçak ve konum değiştirme durumlarını birlikte doğrulayın.

Solenoid Valf Çalışmasını Dört Sıcaklık Belirler

Bürkert, Type 6027 için NBR ile -10°C ile +80°C arasında ve bir PTFE-plus-PEEK yapılandırmasında -40°C ile +180°C’ye kadar akışkan sınırları listeler (Bürkert Type 6027 kullanım talimatı, erişim 2026). Bu aralık, akışkan sıcaklığının yalnızca gövde metali üzerinden değil, komple yapı üzerinden etkili olduğunu gösterir.

Akışkan önce ıslanan yolla temas eder: giriş, yuva, diyafram veya plunger contası, iç kılavuzlar, çıkış ve bazen pilot geçişi. Isı daha sonra valf gövdesine ve kumandaya iletilir. Isının ne kadar ilerleyeceği debiye, bekleme süresine, valf konumuna, gövde kütlesine, montaja, bitişik borulardaki yalıtıma ve çevredeki havaya bağlıdır.

Bu dört sıcaklığı ayrı tutun:

Sıcaklık	Tanımladığı şey	Etkilediği başlıca kararlar
Akışkan sıcaklığı	Valfe giren ve valften geçen akışkan	Contalar, yuva, viskozite, korozyon, basınç sınıfı, pilot davranışı
Ortam sıcaklığı	Monte edilmiş valfi ve bobini çevreleyen hava	Bobin ısı atımı, konnektör, elektronik, muhafaza ve onaylar
Sargı sıcaklığı	Elektriksel ve çevresel ısınma sonrasındaki iç bakır sıcaklığı	Direnç, yalıtım yaşlanması ve kullanılabilir elektromanyetik kuvvet
Gövde veya yüzey sıcaklığı	Tanımlı bir dış noktada ölçülen sıcaklık	Isı transferi eğilimi ve yanma/temas koruması; ancak sargı sıcaklığının doğrudan kanıtı değil

Sıcaklıklar birbirinden büyük ölçüde farklı olabilir. Bir buhar valfi sıcak akışkan taşıyabilirken bobini daha serin havada kalabilir. Isıtılmış bir muhafazadaki valften orta sıcaklıkta hava geçebilir, ancak kumandası sıcak olabilir. Soğuk oda valfi üretim sırasında oda sıcaklığının üzerinde kuru sıkıştırılmış hava görebilir; uzun bir duruşta ise oda sıcaklığına kadar soğuk beklemeye maruz kalabilir.

Yararlı mühendislik sorusu “Bu malzeme hangi sıcaklığa dayanabilir?” değildir. “Tam olarak bu montaj durumunda hangi belgelenmiş bileşen sınırına ilk ulaşılacak?” sorusudur. Soruyu böyle kurmak, bir malzeme özelliğinin tertibat anma değeri sanılmasını önler.

Elektrikten pnömatikteki harekete geçen sıra hakkında genel açıklama için pnömatik solenoid valflerin sıkıştırılmış hava debisini nasıl kontrol ettiğini inceleyin.

Çalışma Sıcaklığı Zarfını Nasıl Oluşturmalısınız?

Emerson, bir ASCO V365 valfi için -10°C ile +60°C arasında ortam ve -10°C ile +90°C arasında akışkan sıcaklığı listeler; NBR yapısı ve elektrik verileri ise parça numarasına özeldir (Emerson ASCO V365B01C-ZE30A, erişim 2026). Bu nedenle geçerli bir sıcaklık zarfı tam katalog yapılandırmasını ve belirtilen her koşulu korumalıdır.

Sipariş edilen model kodu ve güncel üretici dokümantasyonuyla başlayın. Akışkan ve ortam için maksimum ile minimum değerleri ayrı kaydedin; ardından basınç farkını, çalışma çevrimini, gerilim toleransını, akışkan uyumluluğunu, montaj yönünü, giriş korumasını, tehlikeli alan onayını ve varsa kapasite düşürme notunu ekleyin. Farklı varyantların sınırlarını birleştirmeyin.

Aşağıdaki örnekler yöntemi gösterir. Bunlar birbirinin yerine kullanılabilecek öneriler değildir.

Belgelenmiş örnek	Ortam aralığı	Akışkan veya ortam aralığı	Örneğin kanıtladığı
ASCO V365B01C-ZE30A, NBR	-10°C ile +60°C	-10°C ile +90°C	Aynı SKU’da ortam ve akışkan sınırları farklı olabilir

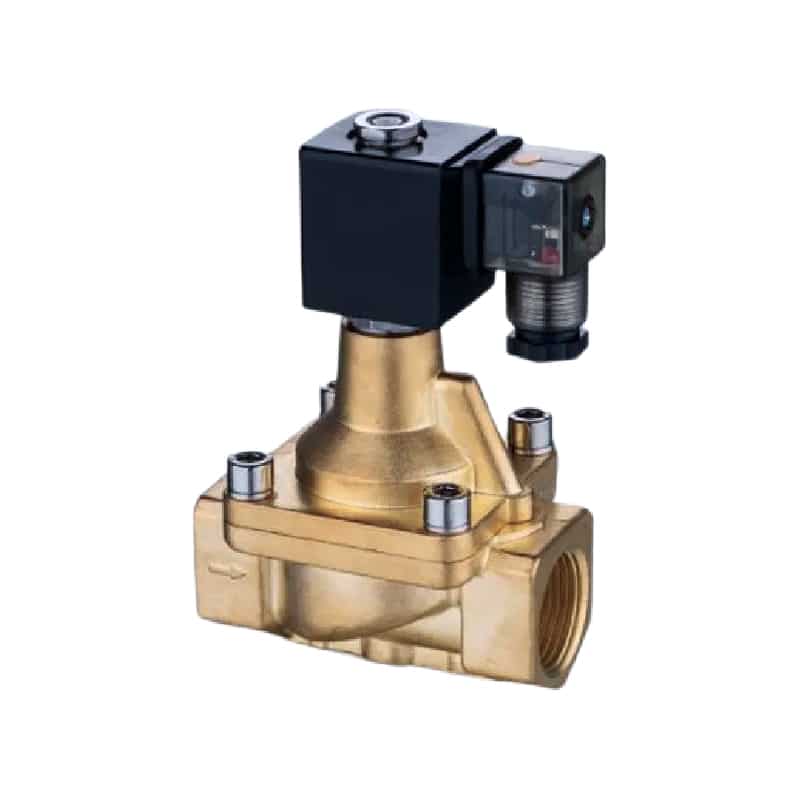

ASCO L145R2-Z614A, PTFE	-10°C ile +80°C	+60°C ile +170°C	Sıcak akışkan valfi yine de çok daha düşük bir ortam üst sınırına sahip olabilir
Bürkert Type 6027, selected NBR configuration	Tam varyantı kontrol edin	-10°C ile +80°C	Conta ve kumanda birleşimi yayımlanan sınırı belirler
Bürkert Type 6027, selected PTFE-plus-PEEK configuration	Tam varyantı kontrol edin	-40°C ile +180°C	Farklı bir iç yapılandırma zarfı değiştirir

Yüksek sıcaklık valfi, belgelenmiş bir tertibattır. Ürün adında PTFE bulunması tek başına izin verilen akışkan sıcaklığını, ortam sıcaklığını, basıncı, bobin çalışma sınıfını veya buhar uyumluluğunu belirlemez.

Bir adayı incelerken şu sırayı kullanın:

1. Valf girişindeki en düşük ve en yüksek kararlı akışkan sıcaklıklarını tanımlayın.
2. İnandırıcı başlatma, temizleme, duruş ve arıza geçişlerini süreleriyle ekleyin.
3. Yerel ortamı uzaktaki oda termostatında değil, bobinin yakınında ölçün.
4. Tam akışkanı, konsantrasyonu, nem içeriğini ve kirlenmeyi eşleştirin.
5. Tüm sıcaklık aralığında çalışma ve diferansiyel basıncı doğrulayın.
6. Bobin gerilimini, AC veya DC beslemeyi, çalışma sınıfını, konnektörü, sönümlemeyi ve onayları kontrol edin.
7. Proje sınırlarını üreticinin birleşik sıcaklık notlarıyla karşılaştırın.

Ne kadar pay yeterlidir? Sensör doğruluğuna, proses değişkenliğine, yerel sıcak veya soğuk noktalara ve arızanın sonucuna dayanan mutlak bir sıcaklık payı kullanın. Santigrat sıcaklığına yüzde pay uygulamak fiziksel olarak anlamlı değildir; çünkü Santigrat sıfırı keyfidir.

Aynı disiplin OEM yedeği olarak bir solenoid valfi onaylarken de geçerlidir. Sıcaklık bir uyumluluk kapısıdır; işlev, debi, basınç, arayüz ve arıza durumu kontrollerinin yerine geçmez.

Termal Teşhis Aracı Olarak Bobin Direnci

NIST, 20°C’de standart tavlanmış bakır için direnç sıcaklık katsayısını °C başına 0.00393 olarak verir (NIST Circular 31, erişim 2026). Sargı malzemesi ve soğuk direnç bilindiğinde bu değer yararlı bir DC bobin sıcaklığı tahminini destekler; ancak valf üreticisinin termal anma değerinin yerine geçmez.

Referans sıcaklığın yakınında birinci dereceden tahmin için:

Burada $R_T$, tahmini $T$ sıcaklığındaki sargı direncidir; $R_{20}$, 20°C’de ölçülen veya belirtilen dirençtir; $\alpha$ ise yaklaşık ${0.00393}\,\mathrm{^\circ C^{-1}}$ olan bakır katsayısıdır. Karşılaştırmalar için aynı ölçü aletini, kablo telafisini ve kararlı enerjisiz ölçüm yöntemini kullanın.

Bir DC bobin $R_{20}=100\,\Omega$ ölçüyorsa 80°C’deki tahmini direnç şöyledir:

Bu, %40 değil yaklaşık %23,6 artıştır; çünkü sargı 20°C referansının 60°C üzerine çıkmıştır. İdeal sabit gerilimli bir DC bobinde akım $I=V/R$ ve elektriksel giriş $P=V^2/R$ ile değişir. Bu nedenle daha yüksek direnç akımı ve giriş gücünü azaltır. Manyetik kuvvet ve konum değiştirme payı yine de manyetik devreye, hava aralığına, yaya, sürtünmeye, besleme gerilimine ve valf yapısına bağlıdır.

AC bobinler ne olacak? Direnç ölçümü kopuk veya büyük ölçüde anormal bir sargıyı ortaya çıkarabilir; ancak AC ilk akımını, tutma akımını, endüktif empedansı, gölgeleme halkasının durumunu veya armatürün oturmasını açıklamaz. AC ölçümlerini yalnızca tam üretici prosedürü ve sağlam olduğu bilinen parça ile karşılaştırın.

Direnç, tekrarlanabilir koşullar altında alınan bir eğilim olarak en değerlidir. Soğuk temel değer olmadan tek bir sıcak ölçüm; normal bakır davranışını yanlış bobinden, kısa devre olmuş sarımlardan, kötü konnektör temasından, düşük besleme geriliminden veya armatür üzerindeki aşırı mekanik yükten ayıramaz.

Sıcak ve Soğuk Valfler Neden Konum Değiştiremeyebilir?

SMC, SYJ3000 tepki verilerinin 0.5 MPa, anma gerilimi ve 20°C bobin sıcaklığında, aşırı gerilim sönümleyici olmadan ölçüldüğünü belirtir (SMC SYJ3000 kataloğu, erişim 2026). Bu kontrollü koşullar, katalogdaki tepki sayısının sıcak bekletme veya soğuk başlatma sonucu olarak garanti edilmemesi gerektiğini açıklar.

Yüksek sıcaklıkta bir valf çeşitli yollarla çalışma payını kaybedebilir:

• sargı direnci yükselir ve DC bobin aynı gerilimde daha az akım çeker;
• enerjili bobin kendi ısısını eklerken gövde akışkan ısısını kumandaya iletir;
• bir conta bileşiğine ve akışkana bağlı olarak yumuşayabilir, şişebilir, sertleşebilir, ekstrüde olabilir veya sıkıştırmasını kaybedebilir;
• viskozite düşebilir; bu da kaçağı, sönümlemeyi ve pilot davranışını değiştirir;
• basınç kapasitesi veya tehlikeli alan sıcaklık sınıfı, conta malzemesinden daha düşük bir sınır getirebilir.

Soğuk çalışma farklı bir arıza örüntüsüne sahiptir. Akışkan viskozitesi artabilir. Elastomerler ve yağlayıcılar sertleşebilir. Nem pilot geçişlerinde, egzozlarda, susturucularda veya konnektörlerde yoğuşabilir ya da donabilir. Tepe talep sırasında besleme basıncı da düşebilir ve pilot kumandalı valfi minimum diferansiyel basıncının altında bırakabilir.

Bu nedenle “sıcak valfler daha hızlı konum değiştirir” ve “soğuk valfler daha yavaş konum değiştirir” kuralları zayıftır. Değişimin yönü ve büyüklüğü akışkana, kumanda ilkesine, basınç farkına, orifise, yaya, conta sistemine, yağlayıcıya, gerilime ve ölçüm konumuna bağlıdır. Bir sıcaklık belirtisini yalnızca bobine bağlamadan önce doğrudan etkili ve pilot kumandalı solenoid valfleri inceleyin.

Soğuk pnömatik tertibatlar için nem kontrolü ve soğuk bekletme sonrası başlatma kendi kabul kriterlerine sahip olmalıdır. Sıfır altı pnömatik silindir kılavuzu bu sistem düzeyi kontrolleri ele alır. Sıcak aktüatör montajları da yüksek sıcaklık pnömatik silindir kılavuzunda açıklanan komple bileşen incelemesini gerektirir.

Hangi Koruma Yöntemleri Termal Riski Gerçekten Azaltır?

ASCO L145R2-Z614A örneği akışkan için +170°C’ye kadar izin verir; ancak belirtilen yapılandırma için maksimum ortam sıcaklığını +80°C olarak listeler (Emerson ASCO L145R2-Z614A, erişim 2026). 90°C’lik fark tasarım hedefini gösterir: bobini onaysız bir yalıtım katmanının içine saklamadan kumandaya ulaşan ısıyı sınırlamak ve ortam koşullarını korumak.

Kontrolleri şu sırayla seçin:

1. Belgelenmiş bir valf yapılandırması seçin. Önce akışkanı, sıcaklığı, basıncı, conta sistemini, bobini, konnektörü, çalışma sınıfını ve onayları eşleştirin.
2. İzin veriliyorsa kumandayı veya pilotu taşıyın. Üretici onaylı uzak pilot veya ayrılmış aktüatör, elektrikli parçaları ısı kaynağından uzak tutabilir.
3. Işınım yoluyla maruz kalmayı azaltın. Gerekli erişimi, havalandırmayı ve açıklıkları koruyarak hava aralıklı bir ısı kalkanı kullanın.
4. İletim yoluyla ısı transferini sınırlayın. Boru uzunluğunu, termal kesintileri, braket tasarımını ve üst akış yalıtımını valf üreticisi ve proses mühendisiyle inceleyin.
5. Yerel ortamı kontrol edin. Seçilen elektrikli ekipman izin veriyorsa muhafazayı havalandırın veya iklimlendirin.
6. Montaja ölçüm cihazları ekleyin. En kötü çalışma çevrimi sırasında akışkan girişini, gövdeyi, bobin yüzeyini ve yerel ortam sıcaklığını kaydedin.

Bobini ısıdan “korumak” için sarmayın. Yalıtım örtüsü bobinin kendi ürettiği ısıyı hapsederek sargı sıcaklığını yükseltebilir. Sıcak boruları yalıtmak insanlara ve proses verimliliğine yardımcı olabilir; ancak soğutma, erişim, inceleme ve bakım için yalıtımı valfte sonlandırmak veya sökülebilir, mühendislik ürünü bir örtü eklemek çoğu zaman gereklidir.

Sıkıştırılmış havayla noktasal soğutma, su ceketleri, Peltier modülleri ve doğaçlama soğutma evrensel çözümler değildir. Enerji tüketimi, kirlenme yolları, yoğuşma riski ve yeni arıza türleri eklerler. Bunları yalnızca mühendislik ürünü ve üretici onaylı bir termal tasarımın parçası olarak kullanın.

Sıcaklık Doğrulama Test Matrisi

OSHA 29 CFR 1910.147, bakım sırasında pnömatik, elektriksel, termal ve diğer tehlikeli enerjilerin beklenmedik şekilde açığa çıkmasını kapsar (OSHA, Tehlikeli Enerjinin Kontrolü, erişim 2026). Bu nedenle sıcaklık doğrulaması, güvenli enerjisiz incelemeyi tesisin onaylı prosedürü altında yetkin personelce yapılan kontrollü enerjili testten ayırmalıdır.

Test matrisini tek bir oda sıcaklığı çevrimi yerine gerçek sınır koşulları etrafında oluşturun.

Test aşaması	Kararlı hale getirilecek koşullar	Ölçümler	Kabul kanıtı
Temel durum	Nominal akışkan, ortam, basınç ve gerilim	kaçak, akım, direnç, konum değiştirme süresi, çıkış basıncı	Referans izi ve parça kimliği
Soğuk bekletme	En uzun duruştan sonra belirtilen minimum ortam ve akışkan	ilk komut gerilimi, basınç, tepki, kaçak, tekrarlanan stroklar	Yapışma veya buz kaynaklı kısıtlama olmadan başlar ve konum değiştirir
Sıcak kararlı durum	Maksimum sürekli akışkan, ortam ve çalışma	bobin yüzeyi, gövde, giriş/çıkış akışkanı, gerilim, akım, kaçak	Belgelenmiş tüm sınırlar ve makine kriterleri karşılanır
Sıcak yeniden başlatma	En kötü duruşun ardından yeniden başlatma	çekme, basınç farkı, tepki ve arıza göstergesi	Valf komutlanan duruma güvenilir biçimde ulaşır
Sıcaklık çevrimi	Tanımlı düşük/yüksek geçişler ve bekleme süreleri	kaçak eğilimi, konnektör durumu, direnç temel değeri	İlerleyen sapma veya hasar yok
Arıza enjeksiyonu	Onaylı düşük gerilim, düşük pilot basıncı, tıkalı akış simülasyonu veya sensör arızası	güvenli tepki, alarm, toparlanma ve kayıt	Arıza algılanır ve makine durumu kabul edilebilir kalır

Bir konnektörü veya pnömatik hattı açmadan önce elektriksel ve pnömatik enerjiyi izole edin, depolanmış basıncı boşaltın, yerçekimi veya yay hareketini kontrol edin ve güvenli durumu doğrulayın. Enerjili gerilim, akım, tepki süresi ve sıcaklık ölçümleri; tanımlı sınırları ve yetkin personeli olan ayrı bir enerjili test planı gerektirir.

Arıza etkenlerini birleştirmeden önce tek faktörlü arıza enjeksiyonları yapın. Düşük gerilim ile sıcak bekletme ve sınırda pilot basıncı saha arızasını yeniden oluşturabilir; ancak hangi sınırın zayıf olduğunu göstermez. Her eşiği ayrı belirleyin, ardından gerçekçi birleşik en kötü durumu test edin.

Tam parça kodunu, bobin kodunu, conta kodunu, ilgiliyse donanım yazılımı veya PLC revizyonunu, cihazları, sensör konumlarını, kalibrasyon durumunu, kararlı hale gelme süresini, akışkanı, basıncı, gerilimi ve geçer/kalır sınırlarını kaydedin. Bu bağlam olmadan bir sıcaklık kaydını tekrarlamak zordur.

Bir Valf Güvenilmez Hale Geldiğinde Neleri Ölçmelisiniz?

Bürkert Type 6027 talimatları akışkan sınırlarını conta ve solenoid varyantlarıyla eşleştirirken NIST, 20°C yakınında bakır direnç değişimini °C başına 0.00393 olarak niceler (Bürkert; NIST, erişim 2026). Bu bilgiler birlikte iki hatlı bir teşhisi destekler: seçilen tertibatı doğrulayın ve elektriksel ile termal durumu ölçün.

Belirti	Önce ölçün	Ayrıştırılacak olası nedenler
Soğukken çalışıyor, ısındıktan sonra arızalanıyor	yüklü bobin gerilimi, akım, gövde ve yerel ortam sıcaklığı	gerilim düşümü, normal direnç artışı, sargı hasarı, ısı birikimi, sıkı armatür, düşük pilot payı
İlk soğuk başlatmada arızalanıyor	akışkan ve gövde sıcaklığı, kullanım noktası basıncı, nem/çiğ noktası kayıtları	sert conta veya yağlayıcı, buz, tıkalı egzoz, düşük pilot farkı, konnektör yoğuşması
Bobin sıcak ancak valf konum değiştiriyor	tam bobin kodu, gerilim, çalışma sınıfı, ortam, kararlı akım	normal sürekli çalışma ısısı, aşırı gerilim, yanlış frekans, yetersiz ısı atımı
Tıklıyor ancak aşağı akışta basınç yok	giriş ve çıkış basıncı, manuel kumanda sonucu, egzoz kısıtlaması	tıkalı port, yetersiz fark basıncı, sıkışmış ana kademe, yanlış işlev, kapalı izolasyon valfi
Sıcaklıkla birlikte kaçak artıyor	kaçak yolu, akışkan kimliği, basınç ve conta kodu	uyumsuz veya hasarlı conta, termal genleşme, yuva kirlenmesi, basınç kapasitesi düşümü
Yıkama sonrasında aralıklı arıza	konnektör içine giriş, onaylı prosedürle yalıtım direnci, korozyon	su girişi, termal şok, hasarlı kablo rakoru, uygun olmayan muhafaza

Bir tıklama tam bir konum değişikliğinin kanıtı değildir. Gösterge LED’i yalnızca gerilimin konnektör devresinin bir bölümüne ulaştığını kanıtlar. Arızalı bir pnömatik solenoid valfin sorun giderme sırasını izleyin, ardından tanımlı konumlarda sıcaklık ve ısı bekletme ölçümleri ekleyin.

Bobinde renk değişimi, çatlamış kapsülleme, koku, erimiş yalıtım, beklenmedik duman, görünür ark, ciddi kaçak veya belgelenmiş sınırın üzerinde sıcaklık görülürse testi durdurun. Hasarlı bileşeni yalnızca kök neden ve montaj koşulları belirlendikten sonra değiştirin.

Sıcaklık Kritik Solenoid Valf RFQ’sunda Neler Bulunmalıdır?

Bürkert Type 6027 dokümantasyonu, farklı yapılar arasında belirtilen -40°C alt sınırdan +180°C üst sınıra kadar en az 220°C’lik akışkan aralıkları içerir (Bürkert Type 6027, erişim 2026). Yalnızca “yüksek sıcaklık valfi” diyen bir RFQ hangi yapının, basınç koşulunun veya kumandanın gerektiğini belirleyemez.

Tedarikçiye tekrarlanabilir bir çalışma zarfı gönderin:

• tam akışkan adı, konsantrasyon, kirlenme ve faz;
• sürekli, başlatma, temizleme ve arıza akışkan sıcaklıkları ile bekleme süreleri;
• bobindeki minimum ve maksimum yerel ortam sıcaklığı;
• minimum, normal ve maksimum giriş ve çıkış basıncı;
• kumanda sırasında gereken diferansiyel basınç;
• debi, port işlevi, normal durum, orifis veya Cv/Kv hedefi;
• besleme gerilimi, AC veya DC, frekans, izin verilen düşüm, çalışma ve anahtarlama hızı;
• conta, gövde, konnektör, muhafaza ve tehlikeli alan gereksinimleri;
• montaj yönü, yakındaki ışınım ısısı, yalıtım ve muhafaza ayrıntıları;
• kaçak, tepki, sıcak başlatma ve soğuk başlatma kabul sınırları;
• değişim parçası için fotoğraflar, etiket, devre, ölçülendirme çizimi ve arıza geçmişi.

Tedarikçiden tam parça kodunu ve her sınırı destekleyen doküman revizyonunu isteyin. Bir teklif yalnızca conta malzemesi ile maksimum sıcaklığı listeliyorsa eksiksiz bir teknik yanıt değildir.

Solenoid Valf Sıcaklığı SSS: Mühendisler Neleri Kontrol Etmeli?

Atıf yapılan ASCO L145R2-Z614A yapılandırması +170°C akışkan üst sınırını +80°C ortam üst sınırından ayırır; fark 90°C’dir (Emerson ASCO L145R2-Z614A, erişim 2026). Bu sorular, sıcak akışkan sınıfının, yalıtım sınıfının veya malzeme sınırının valfin yanlış bölümüne uygulanmasını önleyen pratik ayrımlara odaklanır.

Akışkan sıcaklığı solenoid bobin sıcaklığıyla aynı mıdır?

Hayır. Akışkan sıcaklığı akışkan yolunda, sargı sıcaklığı ise enerjili bobinin içinde ölçülür. Isı akışkandan kumandaya iletilebilir ve sargı elektriksel ısı ekler. Akışkanı, yerel ortamı ve tanımlı yüzey noktalarını ayrı ayrı ölçün; sargı sıcaklığını yalnızca onaylı bir yöntem ve uygun temel değerle tahmin edin.

H Sınıfı bir bobin 180°C ortam havasında çalışabilir mi?

Otomatik olarak değil. H Sınıfı, komple valfin ortam sınıfını değil yalıtım sisteminin termal sınıfını tanımlar. Kumandanın kendi ısınması devam eder; konnektörü, kapsüllemesi, onayları, contaları, elektroniği ve montajı da sınırlar getirir. Yalnızca yalıtım sınıfı numarasına değil, tam valf ve bobin kodu için yayımlanan ortam aralığına başvurun.

PTFE her solenoid valfi buhara uygun hale getirir mi?

Hayır. PTFE yuva veya sızdırmazlık malzemelerinden biri olabilir; ancak buhar hizmeti PTFE’nin sınıfına ve geometrisine, gövde ve iç malzemelere, basınç-sıcaklık sınıfına, kumanda sıcaklığına, diferansiyel basınca, çevrim görevine ve onaylara da bağlıdır. Komple buhar sınıfı bir model seçin ve tam yapılandırma için üreticinin akışkan tablosunu doğrulayın.

Bir solenoid valf ne kadar sıcaklık payına sahip olmalıdır?

Ölçüm belirsizliği, proses değişkenliği, yerel sıcak veya soğuk noktalar, geçiş süresi ve arıza sonucundan türetilen mutlak bir pay kullanın. Santigrat sıcaklığına yüzde uygulamayın. Hem gerçekçi en kötü koşulu hem de payı belgeleyin; ardından sipariş edilen komple yapılandırmanın yayımlanmış çalışma zarfında kaldığını doğrulayın.

Sıcak bir solenoid bobini yalıtımla sarılmalı mı?

Üretici bu düzenlemeyi açıkça onaylamadıkça genellikle hayır. Bobin kendi ısısını üretir; bu nedenle sarmak ısı atımını azaltıp sargı sıcaklığını yükseltebilir. Bileşen dokümantasyonuyla desteklenen doğru sınıflandırılmış kumandayı, termal ayırmayı, hava aralıklı kalkanı, havalandırmayı, uzak pilotu veya muhafaza kontrolünü tercih edin.

Kaynaklar ve teknik referanslar

• Bürkert. Type 6027 2/2 yollu solenoid valf kullanım talimatı. Solenoid ve conta yapısına göre akışkan ve ortam sınırları. Erişim tarihi: 2026-07-22.
• Emerson. ASCO V365B01C-ZE30A ve ASCO L145R2-Z614A. Parçaya özgü ortam, akışkan, conta ve elektrik verileri. Erişim tarihi: 2026-07-22.
• NIST. Copper Wire Tables, Circular 31. 20°C’de standart tavlanmış bakır direnci ve sıcaklık katsayısı. Erişim tarihi: 2026-07-22.
• SMC. SYJ3000 kataloğu. Tepki süresi test koşulları ve valf spesifikasyonları. Erişim tarihi: 2026-07-22.
• OSHA. 29 CFR 1910.147, Tehlikeli Enerjinin Kontrolü. Bakım sırasında elektriksel, pnömatik, termal ve depolanmış enerjinin kontrolü. Erişim tarihi: 2026-07-22.
