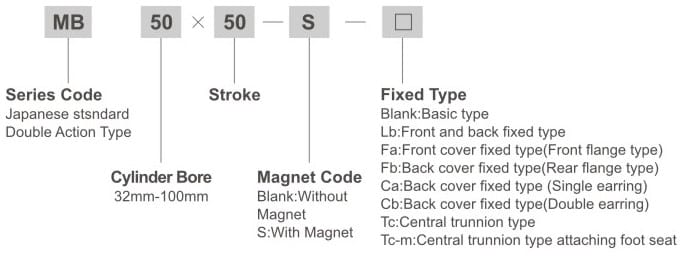

Premium-Zugstangenzylinder nach ISO 15552 für anspruchsvolle industrielle Aufgaben. Profitieren Sie von außergewöhnlicher Haltbarkeit und präziser Leistung, indem Sie Ihre Lösung exakt konfigurieren - Bohrungen (Ø32-Ø320mm), kundenspezifische Hübe, Materialien, Magnetkolben, Hochtemperaturdichtungen und Stangenenden - alles über unser intuitives Bestellcodesystem. Die standardmäßig einstellbare Dämpfung sorgt für eine reibungslose Bewegung. Universell austauschbar.
| Durchmesser des Zylinders | 32 | 40 | 50 | 63 | 80 | 100 |
| Arbeitsmedium | Luft | |||||
| Art der Aktion | Doppeltwirkend | |||||
| Druck nachweisen | 15.3kgf/cm2(1.5Mpa) | |||||
| Max. Druck | 10.2kgf/cm2(1.0Mpa) | |||||
| Min.druck | 0,5kgf/cm2(0,05Mpa) | |||||
| Umwelt und Flüssigkeitstemperatur | -10~+60℃ | |||||
| Geschwindigkeit des Kolbens | 50~1000mm/s | |||||
| Pufferung | Luftpufferung | |||||
| Schlaganfall-Toleranz | ~0~250+10 , 251~1000+14 , 1001~1500+18 | |||||
| Rc(PT)Fugengröße | G1/8″ | G1/4″ | G3/8″ | G1/2″ | ||
| Bohrung(mm) | Standard-Hub |
| 32 | 25,50,75,100,125,150,175,200, 250,300,350,400,450,500 |
| 40 | 25,50,75,100,125,150,175,200, 250,300,350,400,450,500 |
| 50 | 25,50,75,100,125,150,175,200, 250,300,350,400,450,500,600 |
| 63 | 25,50,75,100,125,150,175,200, 250,300,350,400,450,500,600 |
| 80 | 25,50,75,100,125,150,175,200, 250,300,350,400,450,500,600,700,750 |
| 100 | 25,50,75,100,125,150,175,200, 250,300,350,400,450,500,600,700,750 |
|

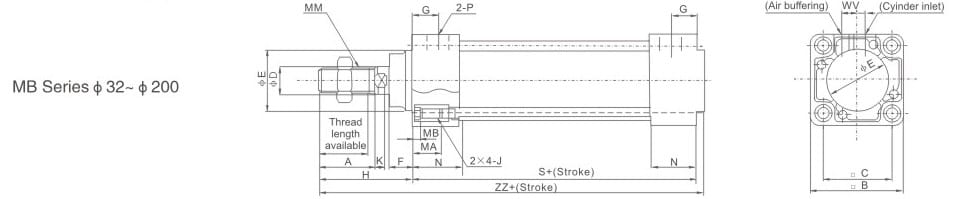

Durchmesser |
Hubbereich | Gewindelänge verfügbar | A | □B | □C | φD | φE | F | G | MA | MB | J | K | MM | N | P | S | V | W | H | ZZ |
|
32 |
~500 | 19.5 | 22 | 46 | 32.5 | 12 | 30 | 13 | 13 | 16 | 4 | M6×1.0 | 6 | M10×1.25 | 27 | 1/8 | 84 | 4 | 6.5 | 47 | 135 |
|
40 |
~500 | 27 | 30 | 52 | 38 | 16 | 35 | 13 | 14 | 16 | 4 | M6×1.0 | 6 | M14×1.5 | 27 | 1/4 | 84 | 4 | 9 | 51 | 139 |
| 50 | ~600 | 32 | 35 | 65 | 46.5 | 20 | 40 | 14 | 15.5 | 16 | 5 | M8×1.25 | 7 | M18×1.5 | 31.5 | 1/4 | 94 | 5 | 10.5 | 58 |
156 |
|
63 |
~600 | 32 | 35 | 75 | 56.5 | 20 | 45 | 14 | 16.5 | 16 | 5 | M8×1.25 | 7 | M18×1.5 | 31.5 | 3/8 | 94 | 9 | 12 | 58 | 156 |
|
80 |
~750 | 37 | 40 | 95 | 72 | 25 | 45 | 20 | 19 | 16 | 5 | M10×1.5 | 10 | M22×1.5 | 38 | 3/8 | 114 | 11.5 | 14 | 72 |
190 |
| 100 | ~750 | 37 | 40 | 114 | 89 | 30 | 55 | 20 | 19 | 16 | 5 | M10×1.5 | 10 | M26×1.5 | 38 | 1/2 | 114 | 17 | 15 | 72 |
190 |
|

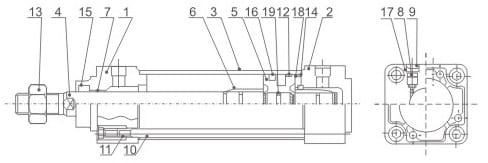

NEIN. |
Bezeichnung | NEIN. | Bezeichnung | NEIN. | Bezeichnung |
|
1 |
Titelblatt | 6 | Buffe-Ring | 11 | Spurstangenmutter |
|
2 |
Umschlag Rückseite | 7 | Lager | 12 | Tragering |
| 3 | Trommel | 8 | Kissen Schraube | 13 |
Mutter der Kolbenstange |
| 4 | Kolbenstange | 9 | Kissen Dichtung | 14 |
Dichtungsring abschleifen |
| 5 | Kolben | 10 | Zugstange | 15 |
Kolben O-Ring |
|
Durchmesser |
Hubbereich | Gewindelänge verfügbar | A | □B | □C | φD | φE | F | G | MA | MB | J | K | MM | N | P | S | V | W | H | ZZ |
|
32 |
~500 | 19.5 | 22 | 46 | 32.5 | 12 | 30 | 13 | 13 | 16 | 4 | M6×1.0 | 6 | M10×1.25 | 27 | 1/8 | 84 | 4 | 6.5 | 47 | 135 |
|
40 |
~500 | 27 | 30 | 52 | 38 | 16 | 35 | 13 | 14 | 16 | 4 | M6×1.0 | 6 | M14×1.5 | 27 | 1/4 | 84 | 4 | 9 | 51 | 139 |
| 50 | ~600 | 32 | 35 | 65 | 46.5 | 20 | 40 | 14 | 15.5 | 16 | 5 | M8×1.25 | 7 | M18×1.5 | 31.5 | 1/4 | 94 | 5 | 10.5 | 58 |
156 |
|
63 |
~600 | 32 | 35 | 75 | 56.5 | 20 | 45 | 14 | 16.5 | 16 | 5 | M8×1.25 | 7 | M18×1.5 | 31.5 | 3/8 | 94 | 9 | 12 | 58 | 156 |
|
80 |
~750 | 37 | 40 | 95 | 72 | 25 | 45 | 20 | 19 | 16 | 5 | M10×1.5 | 10 | M22×1.5 | 38 | 3/8 | 114 | 11.5 | 14 | 72 |
190 |
| 100 | ~750 | 37 | 40 | 114 | 89 | 30 | 55 | 20 | 19 | 16 | 5 | M10×1.5 | 10 | M26×1.5 | 38 | 1/2 | 114 | 17 | 15 | 72 |
190 |
|
NEIN. |
Bezeichnung | NEIN. | Bezeichnung | NEIN. | Bezeichnung |
|
1 |
Titelblatt | 6 | Buffe-Ring | 11 | Spurstangenmutter |
|
2 |
Umschlag Rückseite | 7 | Lager | 12 | Tragering |
| 3 | Trommel | 8 | Kissen Schraube | 13 |
Mutter der Kolbenstange |
| 4 | Kolbenstange | 9 | Kissen Dichtung | 14 |
Dichtungsring abschleifen |
| 5 | Kolben | 10 | Zugstange | 15 |
Kolben O-Ring |
