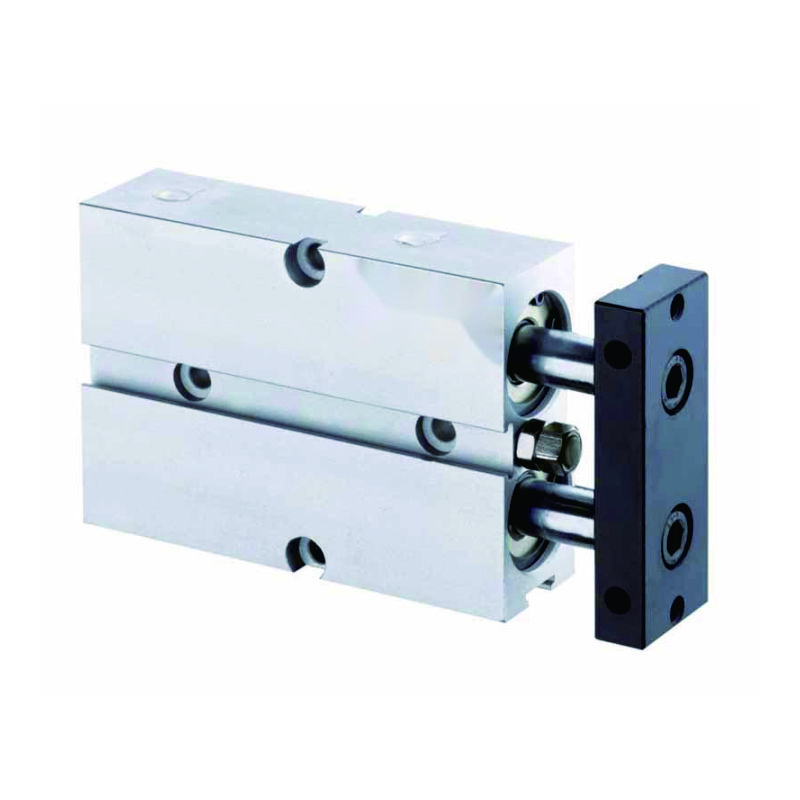

TN-Serie Zweistangen-Pneumatikzylinder

kompaktes Design mit außergewöhnlicher Verdrehsicherheit und Stabilität. Mit zwei parallelen Kolbenstangen bieten diese Zylinder im Vergleich zu Einstangen-Einheiten eine höhere Widerstandsfähigkeit gegen Seitenlasten und Torsionsmomente. Ideal für präzises Pick & Place, leichte Montagearbeiten und geführte Linearbewegungen. Eine zuverlässige Wahl für eine stabile, verdrehsichere pneumatische Betätigung.

Technische Parameter

Bohrung(mm)	10	16	20	25	32
Bewegungsmuster	Doppelte Wirkung
Arbeitsmedium	Luft
Betriebsspannungsbereich	1~9kgf/cm2
Gesicherte Druckbeständigkeit	10.5kgf/cm2
Betriebstemperaturbereich	-5~+70℃
Betriebsdrehzahlbereich	100~500mm/s
Einstellbarer Hub	-10~0mm
Kissen Typ	Verstellbares Kissen
Nicht-rotierende Präzision	0.4℃	0.3℃
Port Größe	M5×0.8				G1/8″

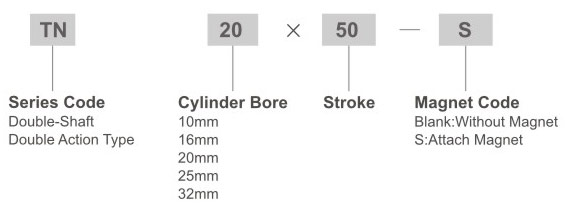

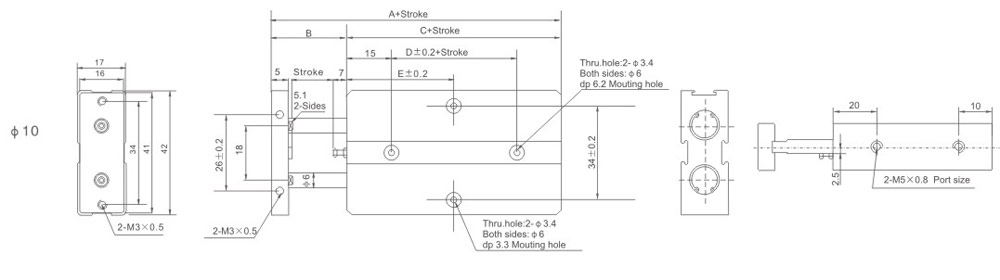

Maßzeichnung

Bohrung	A	B	C	D	E
Größe	A	B	C	D	10	20	30	40	50	60	70
10	63	12	51	10	30	30	35	40	45	50	55

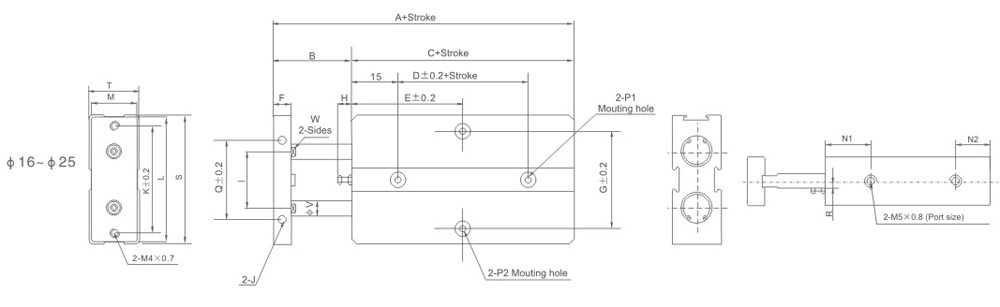

Bohrung	A	B	C	D	E												F	G	H	I
Größe	A	B	C	D	10	20	30	40	50	60	70	80	90	100	125	150	F	G	H	I
16	68	15	53	20	30	35	40	45	50	55	60	65	70	75	87.5	100	8	47	6	24
20	78	20	58	20	35	35	40	45	50	55	60	65	70	75	87.5	100	10	55	9	28
25	81	19	62	30	40	40	45	50	55	60	65	70	75	80	92.5	105	10	66	8	34

Bohrung/Größe	J	K	L	M	N1	N2	P1	P2	Q	R	S	T	V	W
16	M4×0.7 Tiefe 5	47	53	20	22	11	Beide Größen :φ7.5(dp) 7.2mm Durchgangsloch: φ4.5	Beide Größen:φ8(dp) 4.4mm Durchgangsloch: φ4.5	34	3	54	21	8	6.1
20	M4×0.7 Tiefe 5	55	61	24	25	12	Beide Größen:φ7.5(dp) 7.2mm Durchgangsloch: φ4.5	Beide Größen:φ8(dp) 4.4mm Durchgangsloch: φ4.5	44	3.5	62	25	10	8.1
25	M4×0.7 Tiefe 6	66	72	29	27	12	Beide Größen:φ7.5(dp) 7.2mm Durchgangsloch: φ4.5	Beide Größen:φ8(dp) 4.4mm Durchgangsloch: φ4.5	56	7	73	30	12	10.2

Bohrung	A	B	C	D	E
Größe	A	B	C	D	10	20	30	40	50	60	70	80	90	100	125	150
32	108	30	78	35	45	50	55	60	65	70	75	80	85	90	102.5	115

Download-Center

TN-Serie-Doppelstangen-Pneumatik-Zylinder.pdf
