空圧シリンダ / 安定した非回転直線運動

両ロッド空圧シリンダ

両ロッドシリンダは2本のピストンロッドにより、多くの片ロッド構造より安定性を高め、回転を抑えます。

非回転動作バランス支持横荷重への耐性治具の安定性

カテゴリ選定ガイド

工具姿勢を安定させる必要がある場合は、両ロッド構造を使用します。

両ロッドシリンダの選定では、バランスの取れた動作、回り止め安定性、ロッド間隔、横荷重、工具姿勢、シール寿命、取付面、ストローク、センサ要件を確認します。

空圧シリンダカテゴリ

01ロッドレスシリンダ 02標準エアシリンダ 03ミニシリンダ 04薄形・コンパクトシリンダ 05スライドテーブルシリンダ 06コンパクトガイドシリンダ 07空圧グリッパ 08二軸シリンダ 09ロータリアクチュエータ 10シリンダアクセサリ 11その他のシリンダ

両ロッド空圧シリンダ • 製品仕様

両ロッド空圧シリンダ：すばやい選定に役立つ主要仕様

各シリーズには画像、注文の手がかり、主要仕様、比較表が含まれ、見積依頼の整理を早めます。

注文記号

シリーズ 01

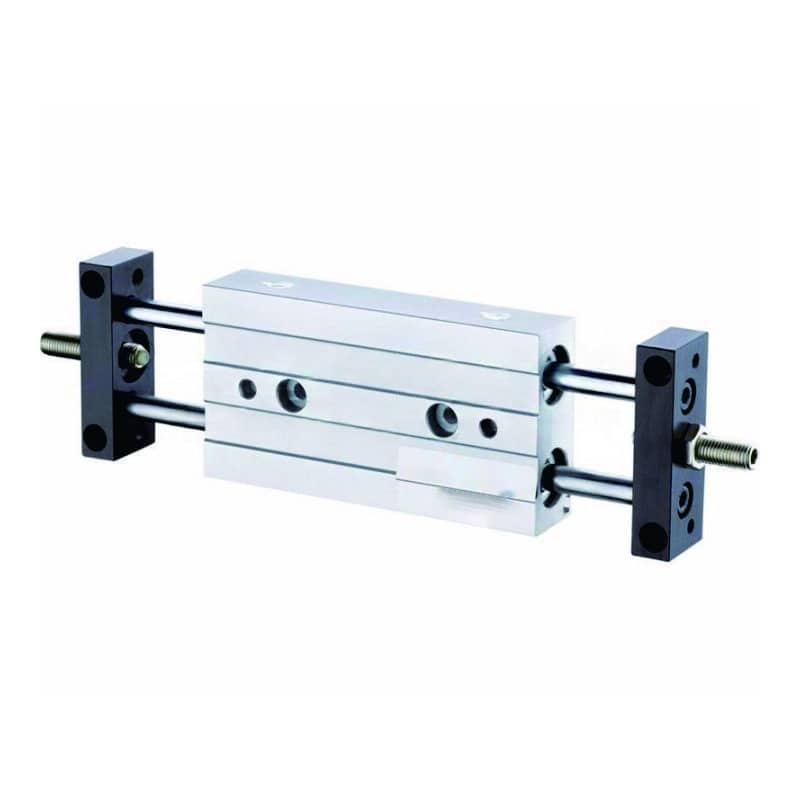

シリーズ: STMシリーズ両ロッド空圧スライド（すべり軸受）

主要仕様

選定ポイント

内径 (mm): 10, 16, 20, 25
使用圧力範囲: 1.0-9.0 kgf/cm²
動作パターン: 複動式
使用速度範囲: 50-200 mm/s
ポートサイズ: M5×0.8, G1/8"

見積チェックリスト

見積依頼対応

これらの使用条件を送ると、ベプト空圧が適切な構成を確認できます。

型式 / 写真: 旧型式、銘板写真、または置き換えサンプル写真を送ってください。
動作データ: 内径またはサイズ、ストロークまたは角度、速度、負荷方向を確認してください。
取付: 取付方式、ねじ、ポートサイズ、センサ、必要なアクセサリを共有してください。
作動空気: 圧力範囲、空気品質、クッション、使用サイクルを確認してください。
用途: 図面、設置スペース、数量、希望納期を送ってください。

選定概要

内径・ストローク・圧力仕様

10 行

内径 (mm)	10	16	20	25
動作パターン	複動式	複動式	複動式	複動式
使用流体	空気	空気	空気	空気
使用温度範囲 °C	-5-+70 °C	-5-+70 °C	-5-+70 °C	-5-+70 °C
使用圧力範囲	1.0-9.0 kgf/cm²	1.0-9.0 kgf/cm²	1.0-9.0 kgf/cm²	1.0-9.0 kgf/cm²
保証耐圧	13.5 kgf/cm²	13.5 kgf/cm²	13.5 kgf/cm²	13.5 kgf/cm²
使用速度範囲	50-200 mm/s	50-200 mm/s	50-200 mm/s	50-200 mm/s
クッション	なし	油圧クッション（オプション）	油圧クッション（オプション）	油圧クッション（オプション）
非回転精度の確認	±0.1°	±0.05°	±0.05°	±0.05°
ポートサイズ	M5×0.8	M5×0.8	M5×0.8	G1/8″

補足表

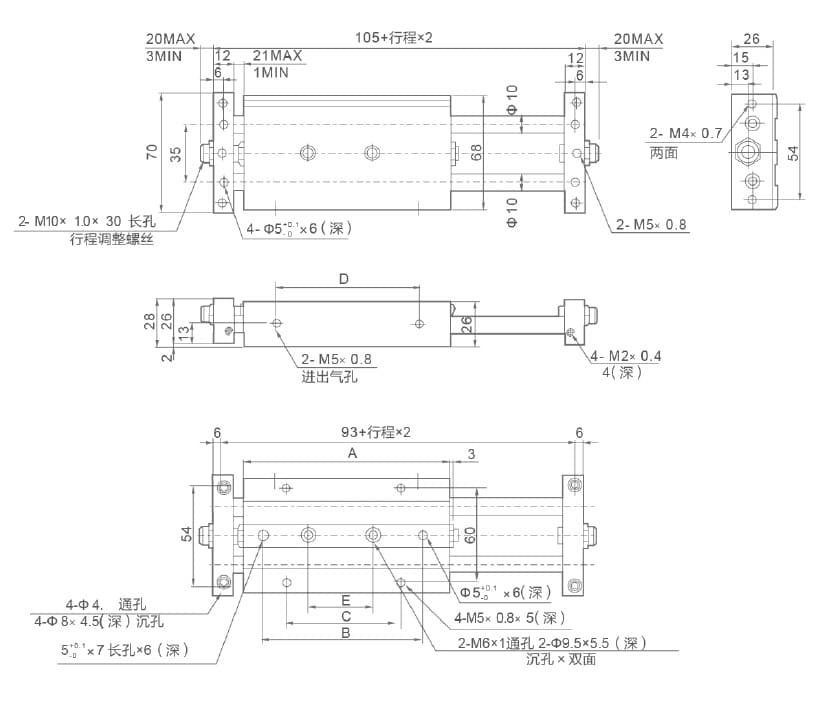

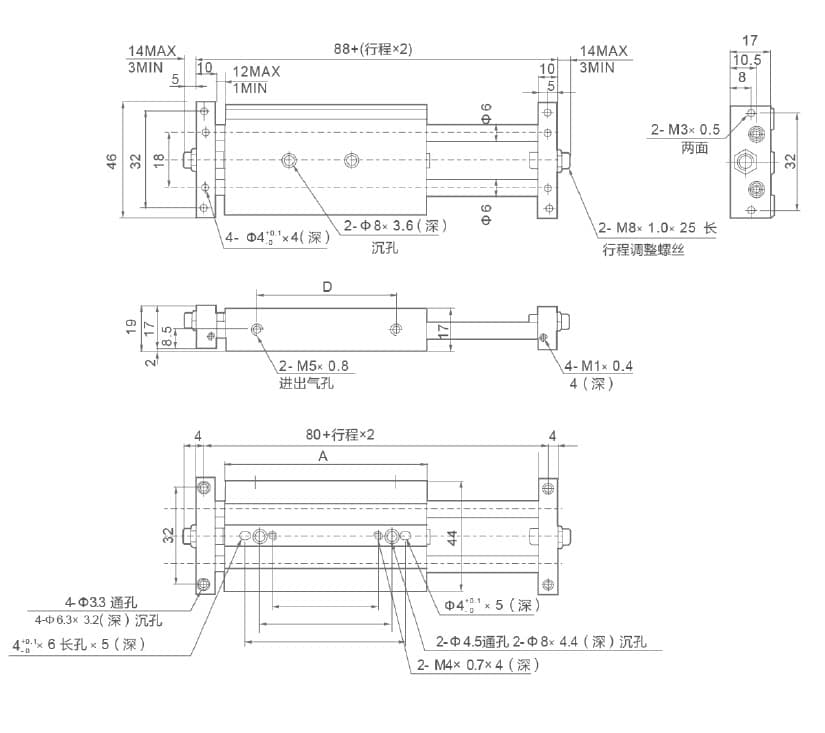

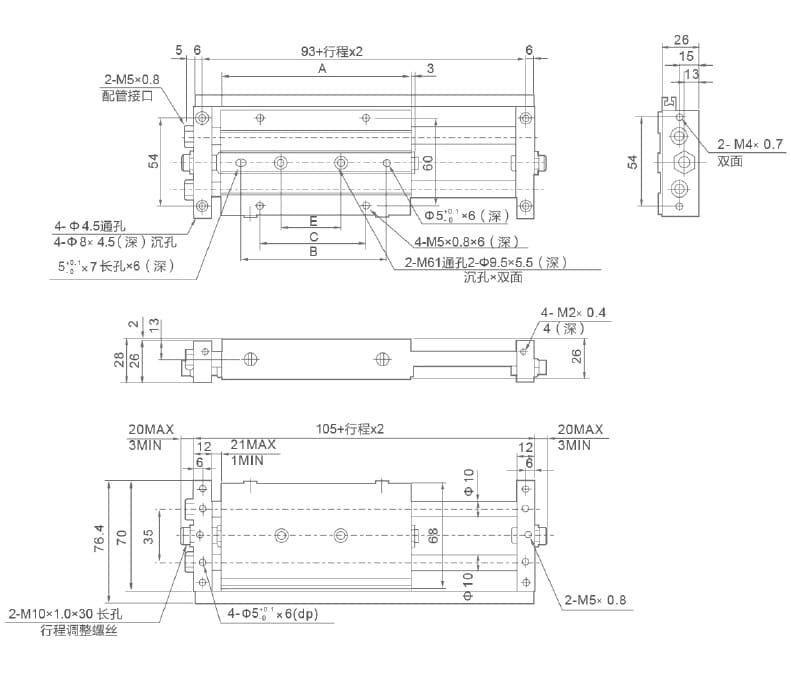

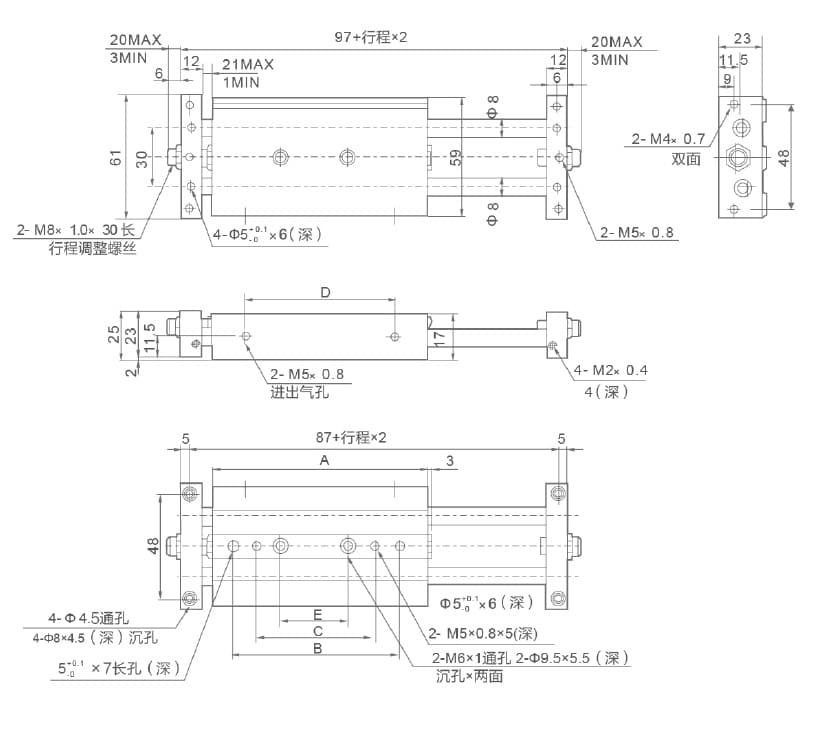

STMB-10 ストローク寸法

7 行

STMB-10	STMB-10	STMB-10	STMB-10	STMB-10
記号 / ストローク	25	50	75	100
A	81	106	131	156
B	65	85	85	85
C	35	60	60	60
D	46	71	96	121
E	15	40	40	40

補足表

STMB-16 ストローク寸法

6 行

STMB-16	STMB-16	STMB-16	STMB-16	STMB-16	STMB-16	STMB-16	STMB-16	STMB-16
記号 / ストローク	25	50	75	100	125	150	175	200
A	86	111	136	161	186	211	236	261
B	55	70	105	130	150	150	150	150
C	-	-	75	100	120	120	120	120
E	25	50	45	70	90	90	90	90

補足表

STMB-20 ストローク寸法

7 行

STMB-20	STMB-20	STMB-20	STMB-20	STMB-20	STMB-20	STMB-20	STMB-20	STMB-20	STMB-20
記号 / ストローク	25	50	75	100	125	150	175	200	250
A	94	119	144	169	194	219	244	269	319
B	60	85	110	135	150	150	150	150	150
C	50	50	75	100	120	120	120	120	120
D	53	78	103	128	153	178	203	228	278
E	35	45	45	70	90	90	90	90	90

補足表

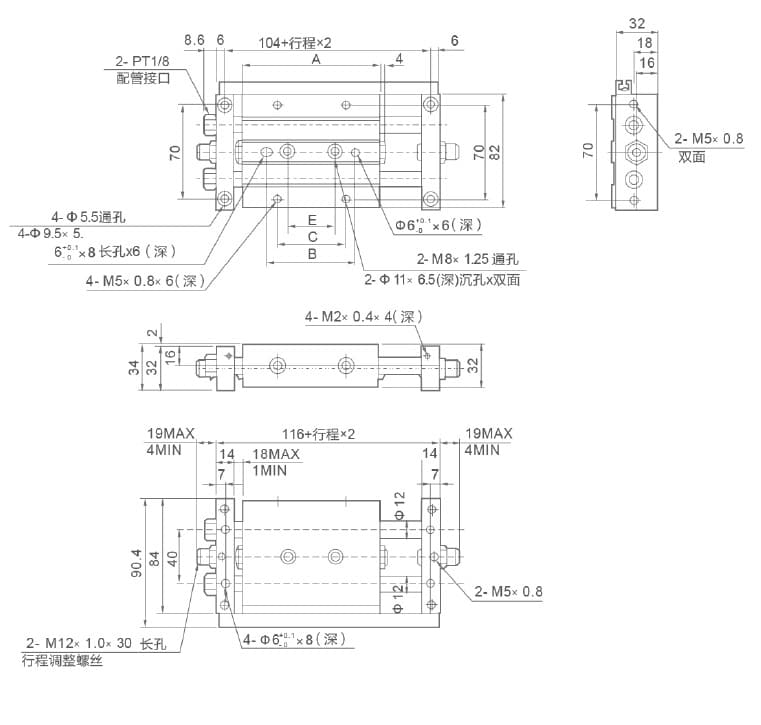

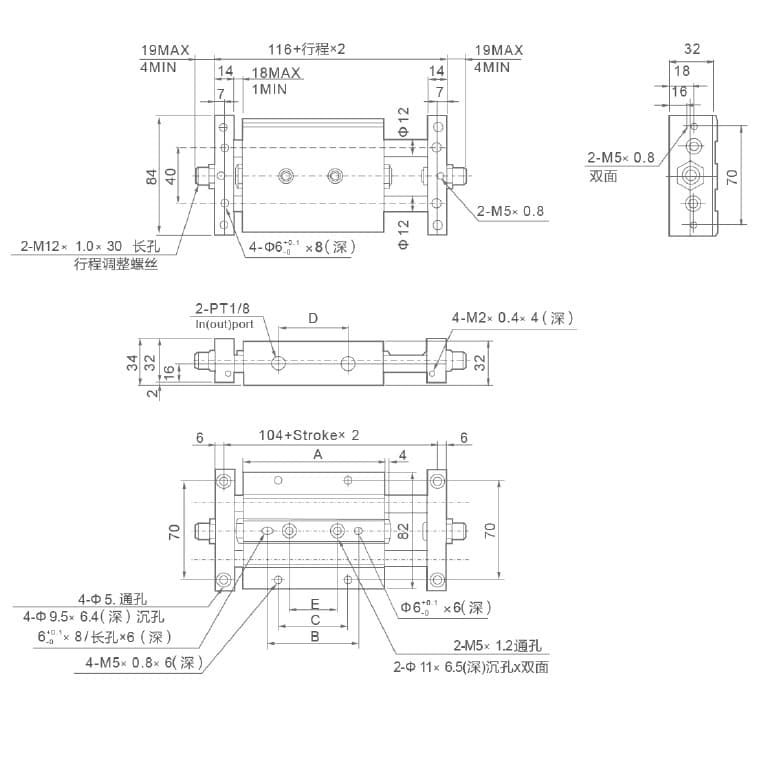

STMB-25 ストローク寸法

7 行

STMB-25	STMB-25	STMB-25	STMB-25	STMB-25	STMB-25	STMB-25	STMB-25	STMB-25	STMB-25
記号 / ストローク	25	50	75	100	125	150	175	200	250
A	101	126	151	176	201	226	251	276	326
B	65	90	115	140	140	140	140	140	140
C	50	50	75	100	100	100	100	100	100
D	50	75	100	125	150	175	200	225	175
E	35	45	45	70	95	100	100	100	100

補足表

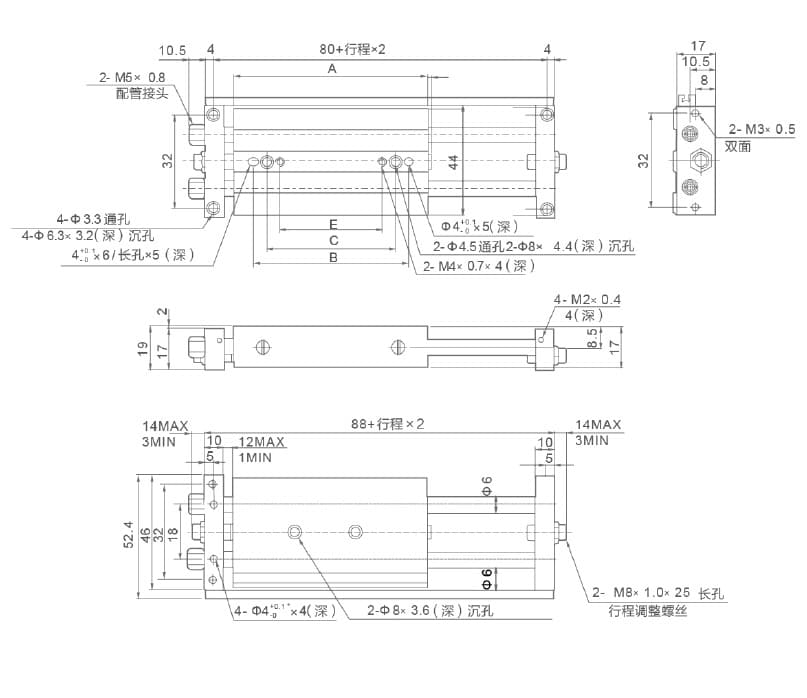

STMS-10 ストローク寸法

6 行

STMS-10	STMS-10	STMS-10	STMS-10	STMS-10
記号 / ストローク	25	50	75	100
A	81	106	131	156
B	65	85	85	85
C	35	60	60	121
E	15	40	40	40

補足表

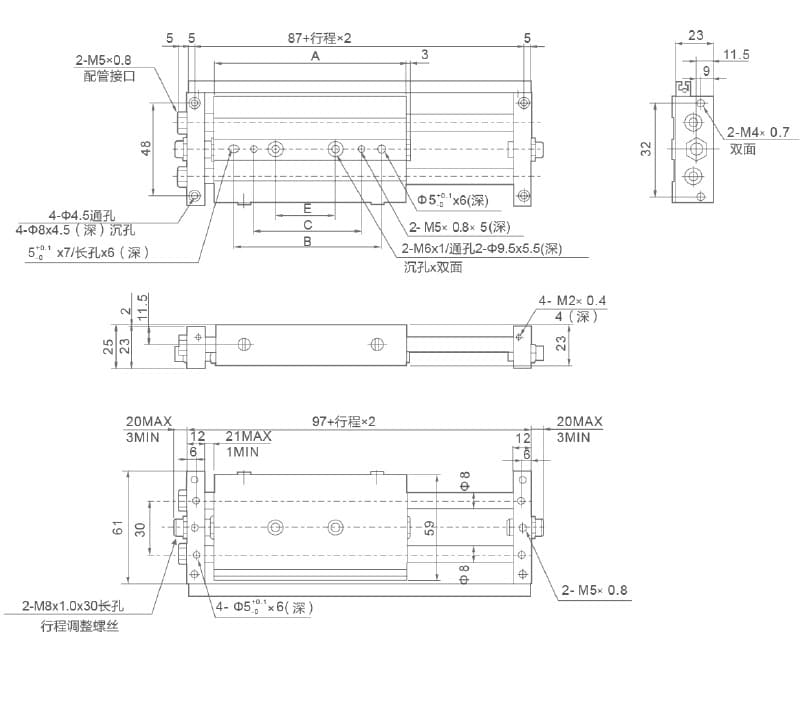

STMS-16 ストローク寸法

6 行

STMS-16	STMS-16	STMS-16	STMS-16	STMS-16	STMS-16	STMS-16	STMS-16	STMS-16
記号 / ストローク	25	50	75	100	125	150	175	200
A	86	111	136	161	186	211	236	261
B	55	70	105	130	150	150	150	150
C	-	-	75	100	120	120	120	120
E	25	50	45	70	90	90	90	90

補足表

STMS-20 ストローク寸法

6 行

STMS-20	STMS-20	STMS-20	STMS-20	STMS-20	STMS-20	STMS-20	STMS-20	STMS-20	STMS-20
記号 / ストローク	25	50	75	100	125	150	175	200	250
A	94	119	144	169	194	219	244	269	319
B	60	85	110	135	150	150	150	150	150
C	50	50	75	100	120	120	120	120	120
E	35	45	45	70	90	90	90	90	90

補足表

STMS-25 ストローク寸法

6 行

STMS-25	STMS-25	STMS-25	STMS-25	STMS-25	STMS-25	STMS-25	STMS-25	STMS-25	STMS-25
記号 / ストローク	25	50	75	100	125	150	175	200	250
A	101	126	151	176	201	226	251	276	326
B	65	90	115	140	140	140	140	140	140
C	50	50	75	100	100	100	100	100	100
E	35	45	45	70	95	100	100	100	100

注文記号

シリーズ 02

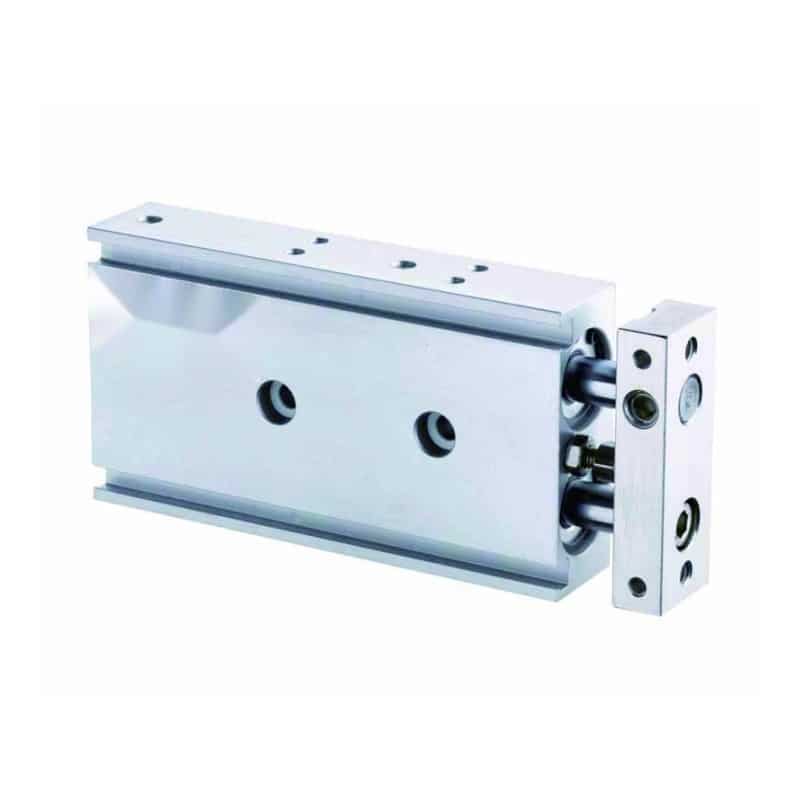

シリーズ: CXSシリーズ両ロッドガイド付き空圧シリンダ

主要仕様

選定ポイント

内径 (mm): 6, 10, 15, 20
ストローク調整可能範囲: (戻りストローク)0-5 mm
保証耐圧: 1.05 MPa (10.7 kgf/cm²)
動作パターン: 複動
ポートサイズ: M5×0.8, G1/8"

見積チェックリスト

見積依頼対応

これらの使用条件を送ると、ベプト空圧が適切な構成を確認できます。

型式 / 写真: 旧型式、銘板写真、または置き換えサンプル写真を送ってください。
動作データ: 内径またはサイズ、ストロークまたは角度、速度、負荷方向を確認してください。
取付: 取付方式、ねじ、ポートサイズ、センサ、必要なアクセサリを共有してください。
作動空気: 圧力範囲、空気品質、クッション、使用サイクルを確認してください。
用途: 図面、設置スペース、数量、希望納期を送ってください。

選定概要

ガイド荷重とモーメント定格

14 行

内径 (mm)	6	10	15	20	25	32
使用流体	空気
動作パターン	複動
保証耐圧	1.05 MPa (10.7 kgf/cm²)
最高圧力	0.7 MPa (7.1 kgf/cm²)
最低圧力	0.15 MPa (1.5 kgf/cm²)	0.1 MPa (1.0 kgf/cm²)	0.1 MPa (1.0 kgf/cm²)	0.05 MPa (0.51 kgf/cm²)	0.05 MPa (0.51 kgf/cm²)	0.05 MPa (0.51 kgf/cm²)
使用温度範囲	5-+60 °C
クッション	両端クッション
構造	ダブルパワー
ストローク調整可能範囲	（戻りストローク）0～5 mm
軸受	すべり軸受/ボールガイド軸受
ピストンロッド非回転精度	スライドベアリング	±0.1	±0.15	±0.13	±0.11	±0.1	±0.08
ボールガイドベアリング	±0.1	±0.1	±0.07	±0.06	±0.05	±0.04
ポートサイズ	M5×0.8	M5×0.8	M5×0.8	M5×0.8	M5×0.8	G1/8″

補足表

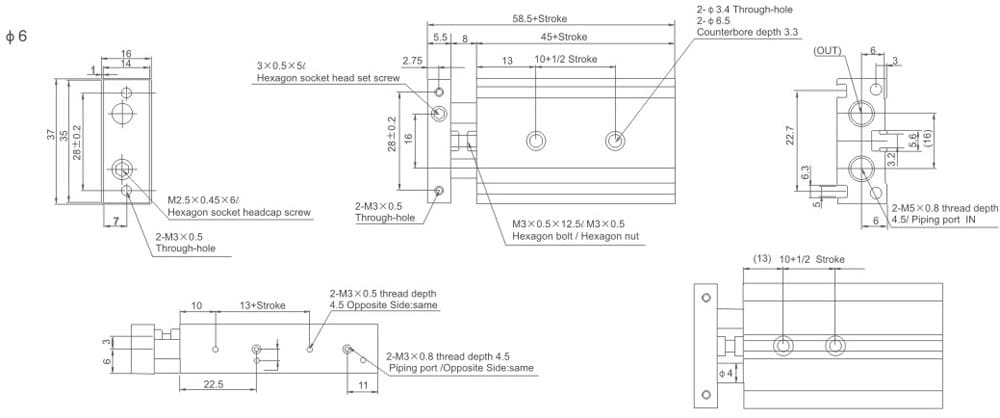

CXS 内径 6 ストローク寸法

6 行

型式	ストローク	10+1/2 ストローク	13+ストローク	45+ストローク	58.5+ストローク
CXS□6-10	10	15	23	55	68.5
CXS□6-20	20	20	33	65	78.5
CXS□6-30	30	25	43	75	88.5
CXS□6-40	40	30	53	85	95.5
CXS□6-50	50	35	63	95	108.5

補足表

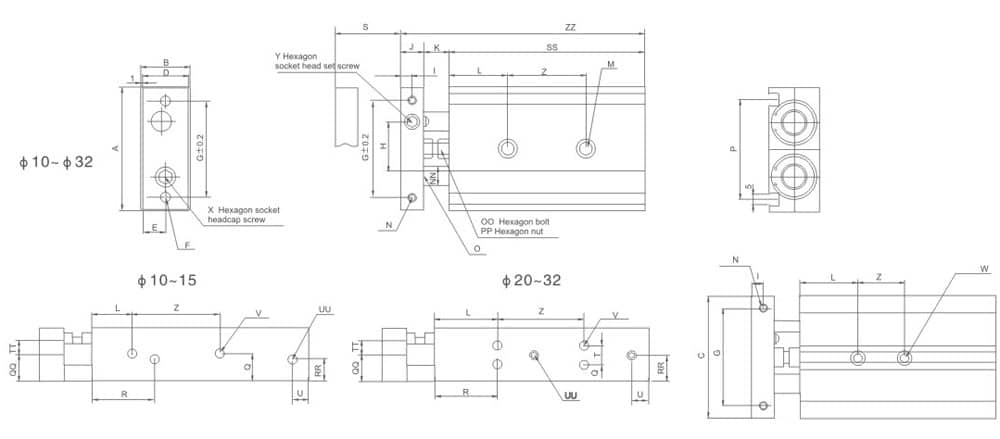

CXS内径10～32 取付寸法 A-P

6 行

型式	A	B	C	D	E	F	G	H	I	J	K	L	M	N	NN	O	OO	P
CXS□10-10/20/30/40/50	46	17	44	15	7.5	2-M4×0.7	35	20	4	8	9	20	2-Φ3.4貫通 / 2-Φ6.5 / 座ぐり深さ3.3	2-M3×0.5 / ねじ奥行 5	Φ6	5	M4×0.7×14.5L	33.6
CXS□15-10/20/30/40/50	58	20	56	18	9	2-M5×0.8	45	25	5	10	9	30	2-Φ4.3貫通 / 2-Φ8 / 座ぐり深さ4.4	2-M4×0.7 / ねじ奥行 6	Φ8	6	M4×0.7×14.5L	48
CXS□20-10/20/30/40/50/75/100	64	25	62	23	11.5	2-M5×0.8	50	28	6	12	12	30	2-Φ5.5貫通 / 2-Φ9.5 / 座ぐり深さ5.3	2-M4×0.7 / ねじ奥行 6	Φ10	8	M6×1.0×18.5L	53
CXS□25-10/20/30/40/50/75/100	80	30	78	28	14	2-M6×1.0	60	35	6	12	12	30	2-Φ6.9貫通 / 2-Φ11 / 座ぐり深さ6.3	2-M5×0.8 / ねじ奥行 7.5	Φ12	10	M6×1.0×18.5L	64
CXS□32-10/20/30/40/50/75/100	98	38	96	36	18	2-M6×1.0	75	44	8	16	14	30	2-Φ6.9貫通 / 2-Φ11 / 座ぐり深さ6.3	2-M5×0.8 / ねじ奥行 8	Φ16	13	M8×12.5×23L	76

補足表

CXS内径10～32 取付寸法 PP-Y

6 行

型式	PP	Q	QQ	R	RR	T	TT	U	UU	V	W	X	Y
CXS□10-10/20/30/40/50	M4×0.7	8.5	7	30	7	-	5	8	4-M5×0.8 / ねじ奥行 4.5	4-M3×0.5 / ねじ奥行 4.5	2-M4×0.7 / ねじ奥行 7	M3×0.5×10L	M3×0.5×5L
CXS□15-10/20/30/40/50	M4×0.7	10	10	38.5	10	-	5	8	4-M5×0.8 / ねじ奥行 4.5	4-M4×0.7 / ねじ奥行 5	2-M5×0.8 / ねじ奥行 8	M5×0.8×10L	M4×0.7×4L
CXS□20-10/20/30/40/50/75/100	M6×1.0	7.75	12.5	45	7.75	9.5	6.5	8	4-M5×0.8 / ねじ奥行 4.5	8-M4×0.7 / ねじ奥行 6	2-M6×1.0 / ねじ奥行 10	M6×1.0×12L	M5×0.8×5L
CXS□25-10/20/30/40/50/75/100	M6×1.0	8.5	15	46	15	13	9	9	4-1/8 / ねじ奥行 6.5	8-M5×0.8 / ねじ奥行 7.5	2-M8×1.25 / ねじ奥行 12	M6×1.0×14L	M6×1.0×5L
CXS□32-10/20/30/40/50/75/100	M8×1.25	9	19	56	19	20	11.5	10	4-1/8 / ねじ奥行 6.5	8-M5×0.8 / ねじ奥行 7.5	2-M8×1.25 / ねじ奥行 12	M8×1.25×16L	M8×1.25×8L

補足表

CXSストローク別全体寸法 S-ZZ

32 行

型式	S	SS	Z	ZZ
CXS□10-10	10	65	30	82
CXS□10-20	20	75	30	92
CXS□10-30	30	85	40	102
CXS□10-40	40	95	40	112
CXS□10-50	50	105	40	122
CXS□15-10	10	70	25	89
CXS□15-20	20	80	25	99
CXS□15-30	30	90	35	109
CXS□15-40	40	100	35	119
CXS□15-50	50	110	35	129
CXS□20-10	10	80	30	104
CXS□20-20	20	90	30	114
CXS□20-30	30	100	40	124
CXS□20-40	40	110	40	134
CXS□20-50	50	120	40	144
CXS□20-75	75	145	60	169
CXS□20-100	100	170	60	194
CXS□25-10	10	82	30	106
CXS□25-20	20	95	30	116
CXS□25-30	30	102	40	126
CXS□25-40	40	112	40	136
CXS□25-50	50	122	40	146
CXS□25-75	75	147	60	171
CXS□25-100	100	172	60	196
CXS□32-10	10	92	40	122
CXS□32-20	20	102	40	132
CXS□32-30	30	112	50	142
CXS□32-40	40	122	50	152
CXS□32-50	50	132	50	162
CXS□32-75	75	157	70	187
CXS□32-100	100	182	70	212

注文記号

シリーズ 03

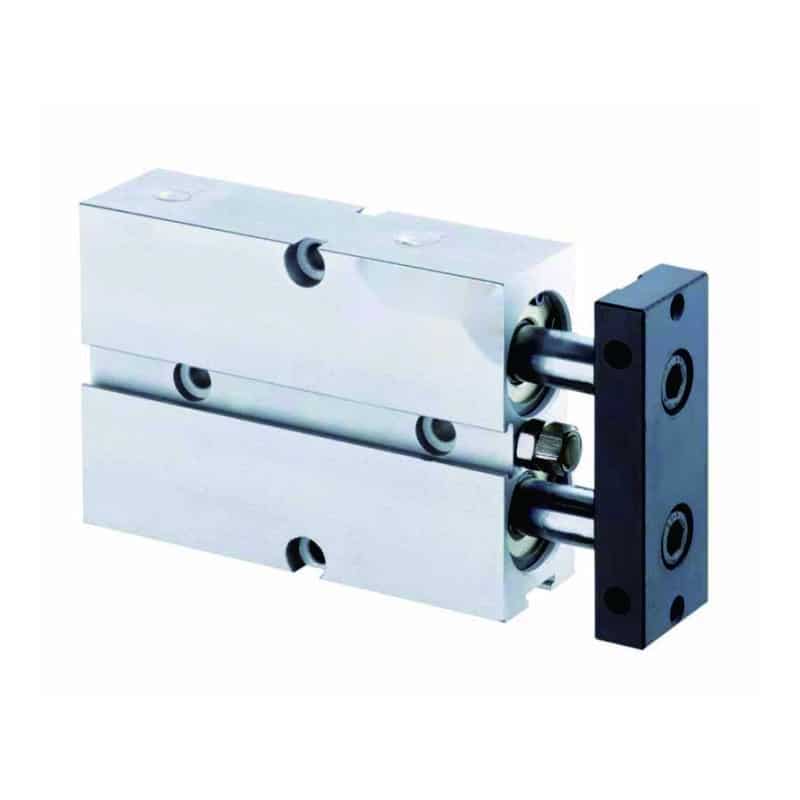

シリーズ: TNシリーズ両ロッド空圧シリンダ

主要仕様

選定ポイント

内径 (mm): 10, 16, 20, 25
調整式ストローク: -10-0 mm
保証耐圧: 10.5 kgf/cm²
動作パターン: 複動
使用速度範囲: 100-500 mm/s

見積チェックリスト

見積依頼対応

これらの使用条件を送ると、ベプト空圧が適切な構成を確認できます。

型式 / 写真: 旧型式、銘板写真、または置き換えサンプル写真を送ってください。
動作データ: 内径またはサイズ、ストロークまたは角度、速度、負荷方向を確認してください。
取付: 取付方式、ねじ、ポートサイズ、センサ、必要なアクセサリを共有してください。
作動空気: 圧力範囲、空気品質、クッション、使用サイクルを確認してください。
用途: 図面、設置スペース、数量、希望納期を送ってください。

選定概要

内径・ストローク・圧力仕様

11 行

内径 (mm)	10	16	20	25	32
動作パターン	複動	複動	複動	複動	複動
使用流体	空気	空気	空気	空気	空気
使用圧力範囲	1-9 kgf/cm²	1-9 kgf/cm²	1-9 kgf/cm²	1-9 kgf/cm²	1-9 kgf/cm²
保証耐圧	10.5 kgf/cm²	10.5 kgf/cm²	10.5 kgf/cm²	10.5 kgf/cm²	10.5 kgf/cm²
使用温度範囲	-5-+70 °C	-5-+70 °C	-5-+70 °C	-5-+70 °C	-5-+70 °C
使用速度範囲	100-500 mm/s	100-500 mm/s	100-500 mm/s	100-500 mm/s	100-500 mm/s
調整式ストローク	-10-0 mm	-10-0 mm	-10-0 mm	-10-0 mm	-10-0 mm
クッション形式	調整式クッション	調整式クッション	調整式クッション	調整式クッション	調整式クッション
非回転精度	0.4°	0.4°	0.3°	0.3°	0.3°
ポートサイズ	M5×0.8	M5×0.8	G1/8″	G1/8″	G1/8″

補足表

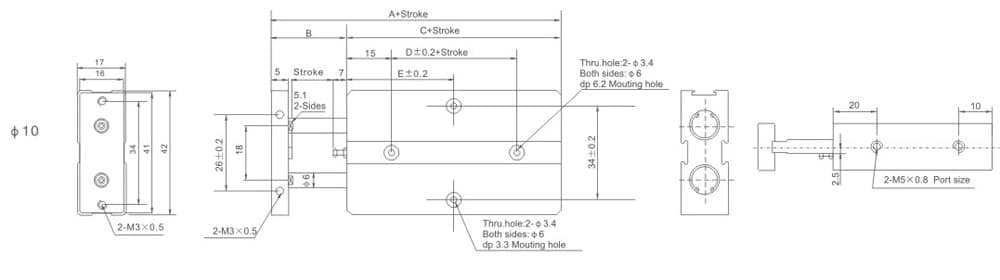

TN内径10 取付寸法

3 行

内径	A	B	C	D	E	E	E	E	E	E	E
サイズ	A	B	C	D	10	20	30	40	50	60	70
10	63	12	51	10	30	30	35	40	45	50	55

補足表

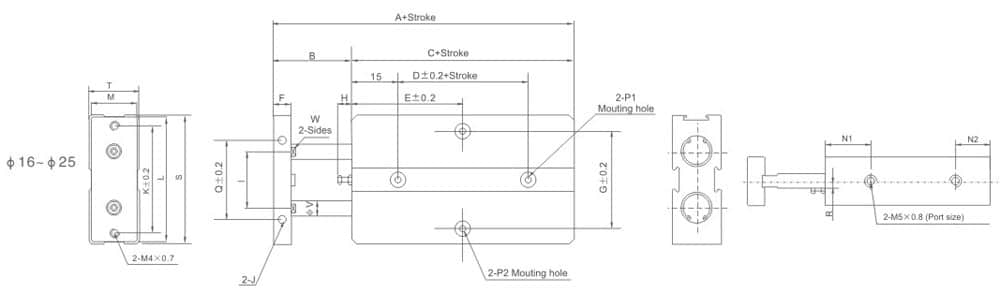

TN内径16～25 取付寸法 A-I

5 行

内径	A	B	C	D	E	E	E	E	E	E	E	E	E	E	E	E	F	G	H	I
サイズ	A	B	C	D	10	20	30	40	50	60	70	80	90	100	125	150
16	68	15	53	20	30	35	40	45	50	55	60	65	70	75	87.5	100	8	47	6	24
20	78	20	58	20	35	35	40	45	50	55	60	65	70	75	87.5	100	10	55	9	28
25	81	19	62	30	40	40	45	50	55	60	65	70	75	80	92.5	105	10	66	8	34

補足表

TN内径16～25 取付寸法 J-W

4 行

Bore/サイズ	J	K	L	M	N1	N2	P1	P2	Q	R	S	T	V	W
16	M4×0.7 / 奥行 5	47	53	20	22	11	両側サイズ：Φ7.5(dp) 7.2 mm / 貫通穴：Φ4.5	両側サイズ：Φ8(dp) 4.4 mm / 貫通穴：Φ4.5	34	3	54	21	8	6.1
20	M4×0.7 奥行 5	55	61	24	25	12	両側サイズ：Φ7.5(dp) 7.2 mm / 貫通穴：Φ4.5	両側サイズ：Φ8(dp) 4.4 mm / 貫通穴：Φ4.5	44	3.5	62	25	10	8.1
25	M4×0.7 / 奥行 6	66	72	29	27	12	両側サイズ：Φ7.5(dp) 7.2 mm / 貫通穴：Φ4.5	両側サイズ：Φ8(dp) 4.4 mm / 貫通穴：Φ4.5	56	7	73	30	12	10.2

補足表

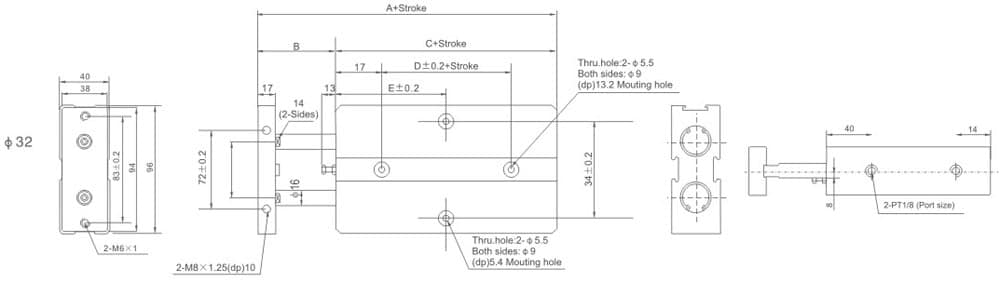

TN内径32 取付寸法

3 行

内径	A	B	C	D	E	E	E	E	E	E	E	E	E	E	E	E
サイズ	A	B	C	D	10	20	30	40	50	60	70	80	90	100	125	150
32	108	30	78	35	45	50	55	60	65	70	75	80	85	90	102.5	115

同一グループ比較

両ロッド空圧シリンダシリーズ比較

機能、サイズ、圧力、見積依頼情報で関連シリーズを比較します。

3 件の関連シリーズ

シリーズ	内径 / サイズ	動作	圧力範囲	ストローク / 角度	速度 / 繰返し精度	ポートねじ
STM スライドシリンダ	10, 16, 20, 25	複動式	1.0-9.0 kgf/cm²	25, 50, 75, 100	50-200 mm/s	M5×0.8, G1/8"
CXS ガイド付きシリンダ	6, 10, 15, 20, 25, 32	複動	1.05 MPa (10.7 kgf/cm²)	(戻りストローク)0-5 mm	型式で確認	M5×0.8, G1/8"
TN デュアルロッドシリンダ	10, 16, 20, 25, 32	複動	10.5 kgf/cm²	-10-0 mm	100-500 mm/s	M5×0.8, G1/8"

動作の役割で選ぶ

アクチュエータが行う動作から確認します。

最も近いアクチュエータ用途を選び、RFQ前に内径、ストローク、負荷、取付、圧力、速度、スペース制約を確認します。

シナリオ 01

移動中に治具がねじれないようにします。

取付工具が伸長・戻り動作中に姿勢を保つ必要がある場合、両ロッド構造は回転を抑えます。

推奨オプション

ロッド芯出しと負荷オーバーハングを確認する両ロッドシリンダ。

治具の向き
荷重中心
ストローク長さ
取付剛性

一般的なアクチュエータ用途

空圧アクチュエータが機械動作を行う場所。

アクチュエータ用途 01

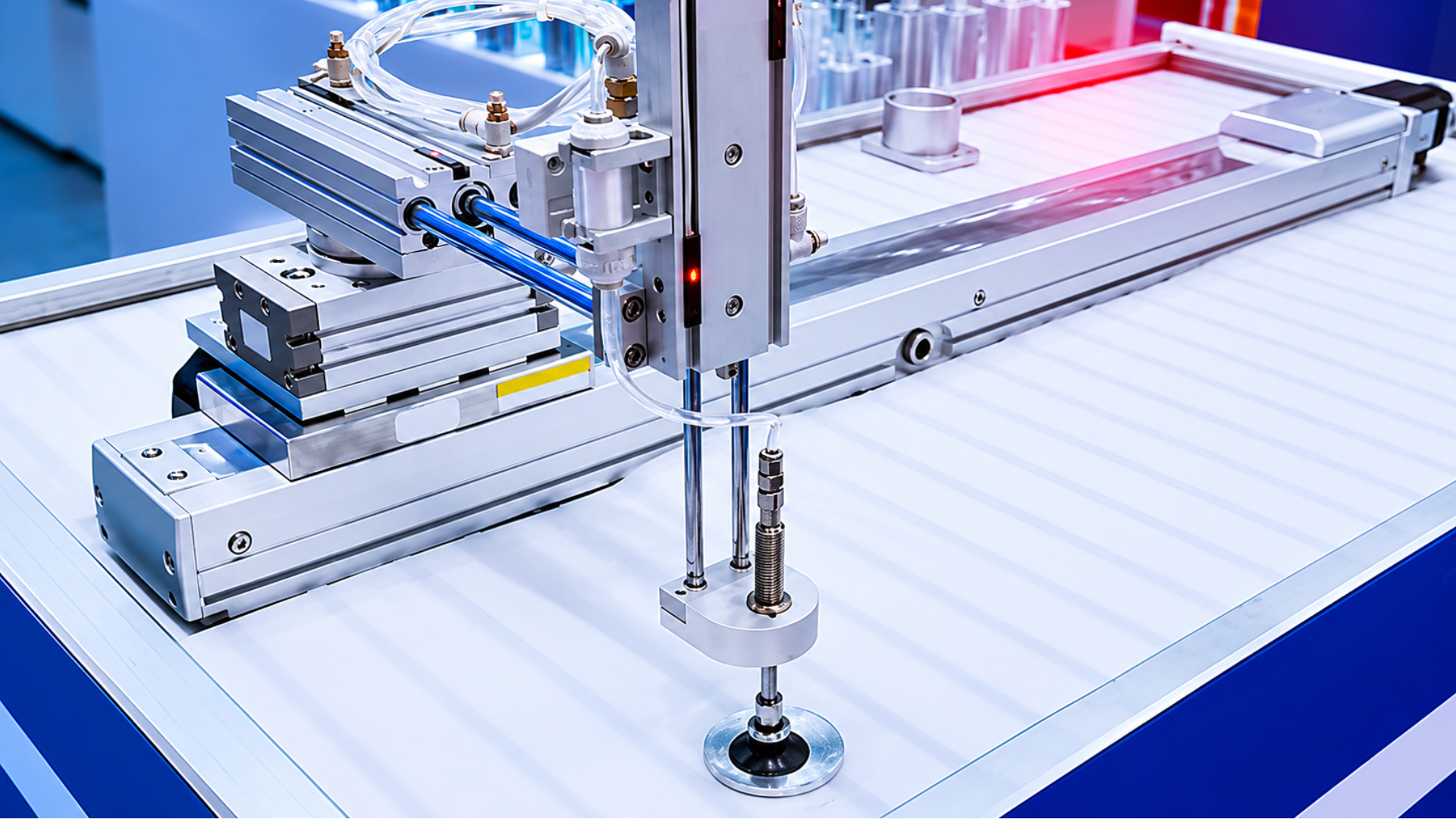

ピックアンドプレースユニット

両ロッドシリンダは、搬送アーム、治具プレート、小型ハンドリングモジュールで安定した非回転直線動作を提供します。

モーメント荷重を確認
確認: 治具重量
確認: ストローク

アクチュエータ用途 02

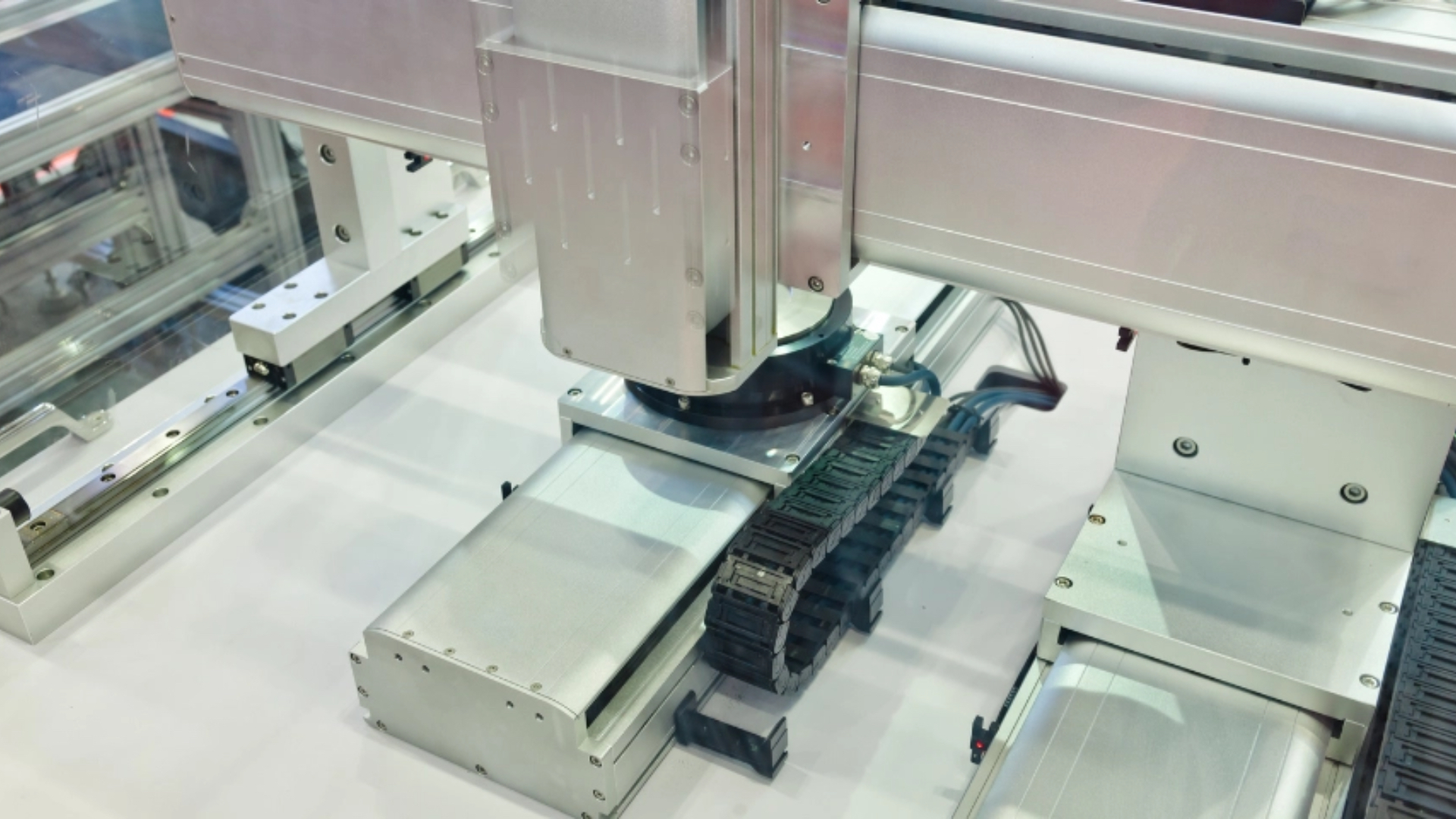

コンベヤストッパと位置決め

安定した両ロッド移動は、コンパクトなコンベヤ工程でワークの位置決め、振り分け、停止に役立ちます。

衝撃荷重を確認
クッションを確認
レイアウト写真を送付

アクチュエータ用途 03

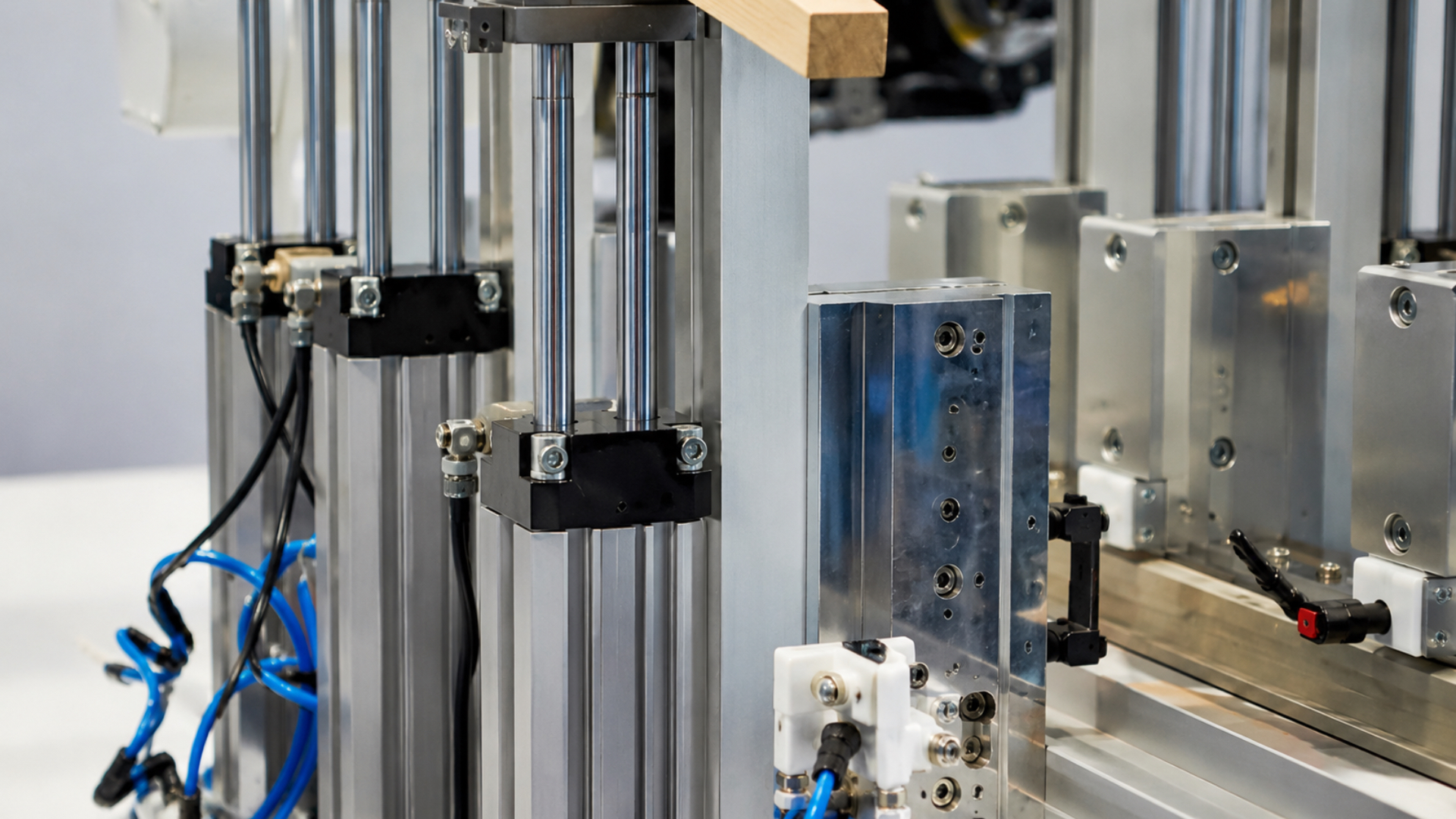

組立・クランプ治具

工具面に制御された直線動作が必要な箇所で、両ロッド動作は保持、位置決め、クランプを支えます。

確認: 取付剛性
横方向力を確認
センサフィードバックを確認

シリンダ選定ツール

シリンダを選定する前に、荷重、内径、座屈、クッションエネルギーを確認します。

直動シリンダの選定が推力余裕、ロッド安定性、ストローク速度、終端エネルギーに関係する場合に使用します。

シリンダ選定ツールを開く

01シリンダ選定

シリンダ推力計算ツール

内径、圧力、安全率を選ぶ前に押し側と引き側の力を確認します。

ボア径ロッド径作動圧力計算ツールを開く 02シリンダ選定

シリンダ内径計算ツール

既知の荷重から、実用的な初期内径を換算します。

選定入力モード必要荷重または移動質量移動方向計算ツールを開く 03シリンダ選定

シリンダロッド座屈計算ツール

内径と取付を確定する前に、長ストローク時のロッド安定性を確認します。

ロッド径支持されない長さ端部条件係数計算ツールを開く 04シリンダ選定

シリンダクッションエネルギー計算ツール

速度、質量、ストローク端の衝撃が重要な場合は、クッションエネルギーを確認します。

移動質量衝突速度駆動力計算ツールを開く

製品カテゴリのサポート

両ロッド空圧シリンダの見積依頼を確認しやすくする情報を送信してください。

ベプト空圧は、ベプト工業の空圧製品ラインです。型式番号、写真、図面、または概略要件をお送りください。営業または技術レビューへ適切に振り分けます。

内径、ストローク、ロッド配置
工具重量と横荷重
取付面とロッド端
センサ、クッション、圧力要件

カテゴリ別よくある質問

問い合わせ前のよくある質問。

01両ロッド空圧シリンダ両ロッドシリンダを選ぶ理由は何ですか。

より優れた非回転性、横荷重に対する安定性向上、両ロッド端で作業接続できることが必要な場合にこの構成を選びます。

02両ロッド空圧シリンダ両ロッドシリンダは2倍の力を出せますか。

いいえ。力はピストン面積と空気圧で決まります。両ロッド構造は主に安定性、ガイド性、接続できる形状を変えます。

03両ロッド空圧シリンダ両ロッドシリンダを交換する前に何を確認すべきですか。

確認: 内径、ストローク、ロッド間隔、取付穴、ロッド先端ねじ、ポートねじ、センサ形式、荷重方向
