空圧シリンダ / 小径動作

ミニ空圧シリンダ

ミニ空圧シリンダは、利用可能スペース、チューブサイズ、応答時間が重要な軽負荷動作用です。

小径サイズ高速応答コンパクト取付センサ対応オプション

カテゴリ選定ガイド

軽い動作でスペースが厳しい場合はミニシリンダを使用します。

ミニシリンダの選定は、コンパクトサイズ、軽負荷用推力、応答時間、ポートねじ、単動/複動機能、マグネットピストン、取付方式、交換寸法から始めます。

空圧シリンダカテゴリ

01ロッドレスシリンダ 02標準エアシリンダ 03ミニシリンダ 04薄形・コンパクトシリンダ 05スライドテーブルシリンダ 06コンパクトガイドシリンダ 07空圧グリッパ 08二軸シリンダ 09ロータリアクチュエータ 10シリンダアクセサリ 11その他のシリンダ

ミニ空圧シリンダ • 製品仕様

ミニ空圧シリンダ：すばやい選定に役立つ主要仕様

各シリーズには画像、注文の手がかり、主要仕様、比較表が含まれ、見積依頼の整理を早めます。

注文記号

シリーズ 01

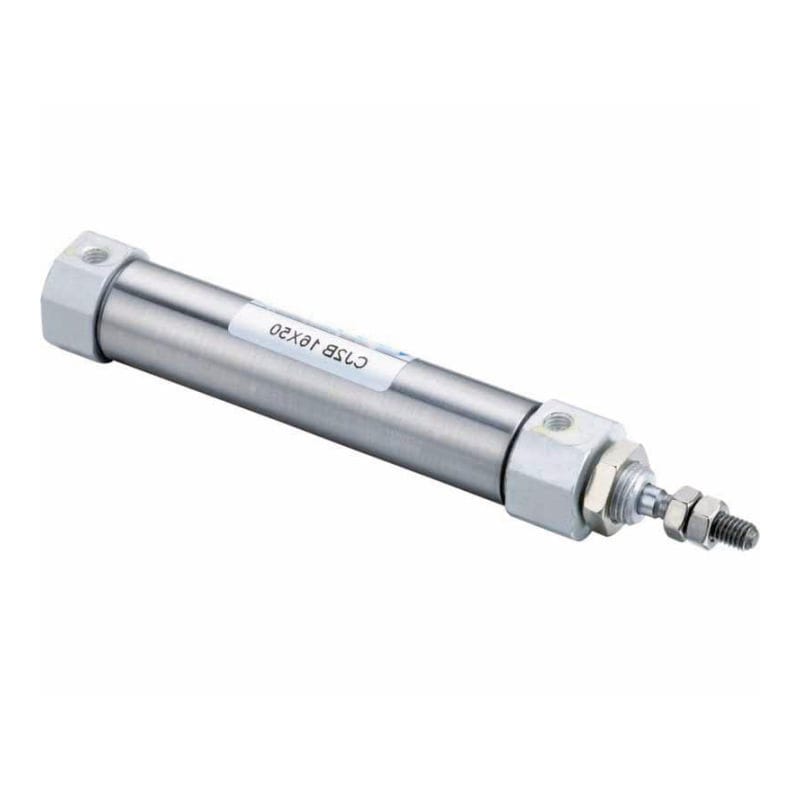

シリーズ: CJ2シリーズミニ空圧シリンダ

主要仕様

選定ポイント

内径 (mm): 6, 10, 16
ストローク誤差余裕（mm）: +1.0 0 mm
保証耐圧: 1.05 MPa (10.5 kgf/cm²)
動作パターン: 複動 / 単動押出形 / 単動引込形
使用速度範囲: 50-750 mm/s

見積チェックリスト

見積依頼対応

これらの使用条件を送ると、ベプト空圧が適切な構成を確認できます。

型式 / 写真: 旧型式、銘板写真、または置き換えサンプル写真を送ってください。
動作データ: 内径またはサイズ、ストロークまたは角度、速度、負荷方向を確認してください。
取付: 取付方式、ねじ、ポートサイズ、センサ、必要なアクセサリを共有してください。
作動空気: 圧力範囲、空気品質、クッション、使用サイクルを確認してください。
用途: 図面、設置スペース、数量、希望納期を送ってください。

選定概要

仕様

11 行

内径 (mm)	6	10	16
作動媒体	空気
動作パターン	複動 / 単動押出形 / 単動引込形
保証耐圧	1.05 MPa (10.5 kgf/cm²)
最高圧力	0.7 MPa (7.1 kgf/cm²)
最低圧力	0.25 MPa (2.5 kgf/cm²)	0.15 MPa (1.5 kgf/cm²)
使用温度範囲	-10-+70 °C
使用速度範囲	50-750 mm/s
緩衝	両側ゴムバッファ（標準）
ストローク誤差余裕（mm）	+1.0 0 mm
ポートサイズ	M5×0.8

補足表

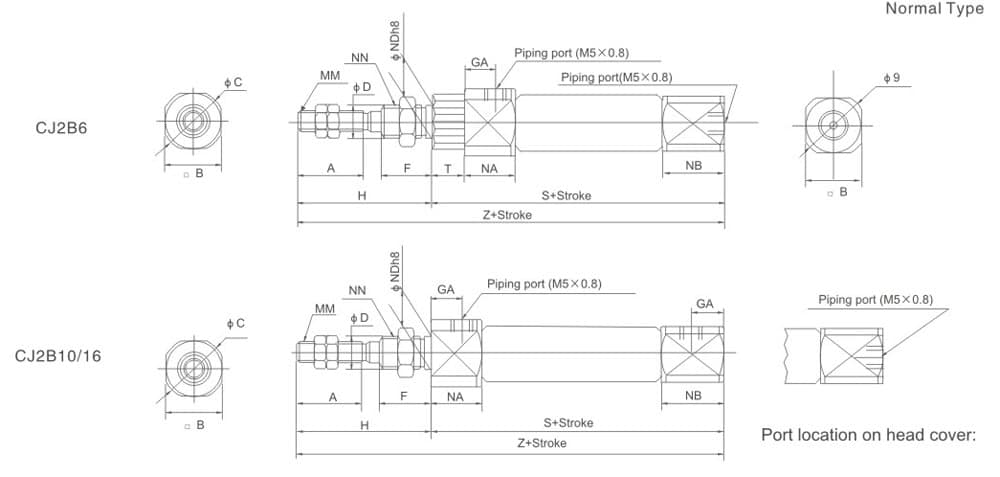

CJ2B標準形寸法表

4 行

内径 (mm)	A	B	C	D	F	GA	GB	H	MM	NA	NB	NDh8	NN	S	T	Z
6	15	12	14	3	8	14.5	-	28	M3×0.5	16	7	6 0/-0.018	M6×1.0	49	3	77
10	15	12	14	4	8	8	5	28	M4×0.7	12.5	9.5	8 0/-0.022	M8×1.0	46	-	74
16	15	18	20	5	8	8	5	28	M5×0.8	12.5	9.5	10 0/-0.022	M10×1.0	47	-	75

補足表

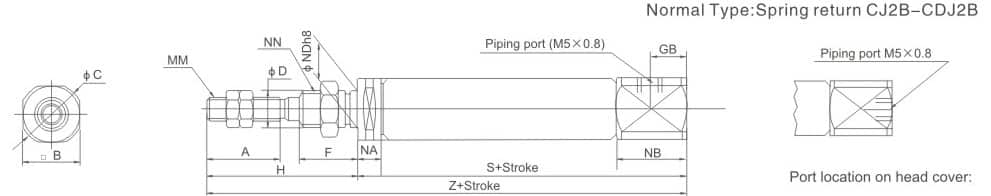

CJ2Bスプリング戻り形寸法表

4 行

内径 (mm)	A	B	C	D	F	GB	H	MM	NA	NB	NB b8寸法	S 5-15	S 16-30	S 31-45	S 46-60	S 61-75	S 76-100	S 101-125	S 126-150	Z 5-15	Z 16-30	Z 31-45	Z 46-60	Z 61-75	Z 76-100	Z 101-125	Z 126-150
6	15	8	19	3	8	-	28	M3×0.5	3	7	6 0/-0.018	34.5 (39.5)	43.5 (48.5)	47.5 (52.5)	61.5 (66.5)	-	-	-	-	62.5 (67.5)	71.5 (76.5)	75.5 (80.5)	89.5 (94.5)	-	-	-	-
10	15	12	14	4	8	5	28	M4×0.7	5.5	9.5	8 0/-0.022	45.5	53	65	77	-	-	-	-	73.5	81	93	105	-	-	-	-
16	15	18	20	5	8	5	28	M5×0.8	5.5	9.5	10 0/-0.022	45.5	54	66	78	84	108	126	138	73.5	82	94	106	112	136	154	166

補足表

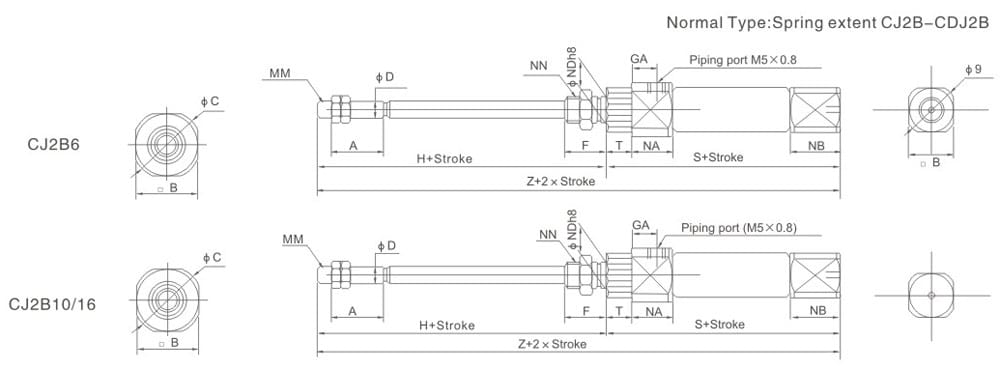

CJ2Bスプリング伸長形寸法表

4 行

内径 (mm)	A	B	C	D	F	GA	H	MM	NN	NA	NB	NB b8寸法	T	S 5-15	S 16-30	S 31-45	S 46-60	S 61-75	S 76-100	S 101-125	S 126-150	Z 5-15	Z 16-30	Z 31-45	Z 46-60	Z 61-75	Z 76-100	Z 101-125	Z 126-150
6	15	8	14	3	8	14.5	28	M3×0.5	M6×1	16	3	6 0/-0.018	3	46.5 (51.5)	55.5 (60.5)	59.5 (60.5)	73.5 (78.5)	-	-	-	-	74.5 (79.5)	83.5 (88.5)	87.5 (92.5)	101.5 (106.5)	-	-	-	-
10	15	12	14	4	8	8	28	M4×0.7	M8×1	12.5	5.5	8 0/-0.022	-	48.5	56	68	80	-	-	-	-	76.5	84	96	108	-	-	-	-
16	15	18	20	5	8	8	28	M5×0.8	M10×1	12.5	5.5	10 0/-0.022	-	48.5	57	69	81	87	111	129	141	76.5	85	97	109	115	139	157	169

注文記号

シリーズ 02

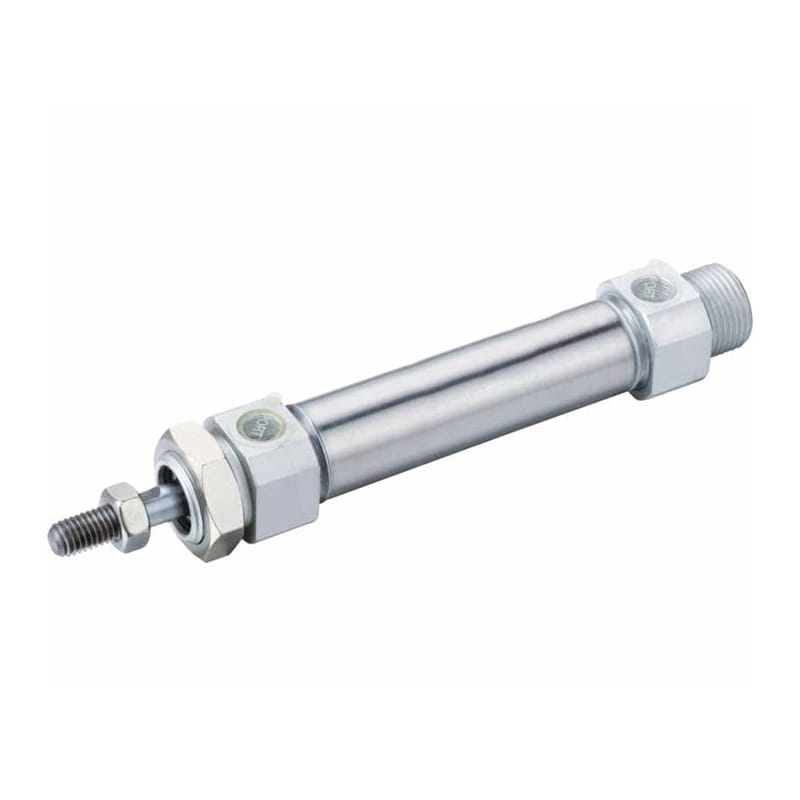

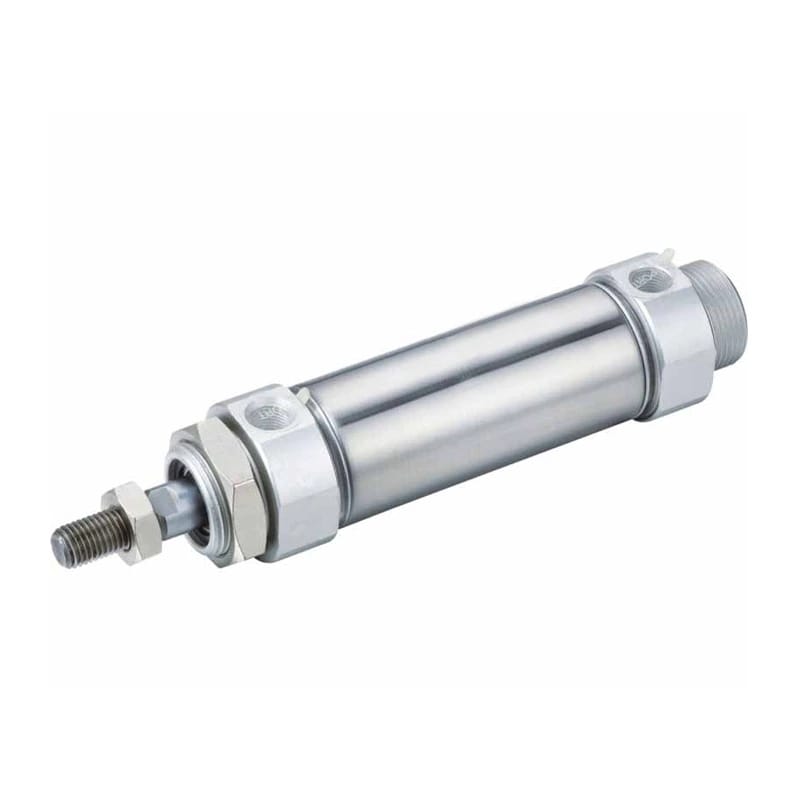

シリーズ: CM2シリーズミニ空圧シリンダ

主要仕様

選定ポイント

内径 (mm): 20, 25, 32, 40
ストローク誤差余裕（mm）: +1.4 0 mm
保証耐圧: 15.3 kgf/cm²(1.5 MPa)
動作パターン: 複動
使用速度範囲: 50-750 mm/s

見積チェックリスト

見積依頼対応

これらの使用条件を送ると、ベプト空圧が適切な構成を確認できます。

型式 / 写真: 旧型式、銘板写真、または置き換えサンプル写真を送ってください。
動作データ: 内径またはサイズ、ストロークまたは角度、速度、負荷方向を確認してください。
取付: 取付方式、ねじ、ポートサイズ、センサ、必要なアクセサリを共有してください。
作動空気: 圧力範囲、空気品質、クッション、使用サイクルを確認してください。
用途: 図面、設置スペース、数量、希望納期を送ってください。

選定概要

仕様

11 行

内径 (mm)	20	25	32	40
作動媒体	空気
動作パターン	複動
保証耐圧	15.3 kgf/cm²(1.5 MPa)
最高圧力	10.2 kgf/cm²(1.0 MPa)
最低圧力	0.5 kgf/cm²(0.05 MPa)
使用温度範囲	-10-+70 °C
使用速度範囲	50-750 mm/s
緩衝	ゴムバッファ（標準）、エアクッション（オプション）
ストローク誤差余裕（mm）	+1.4 0 mm
ポートサイズ	G1/8"	G1/8"	G1/8"	G1/4"

補足表

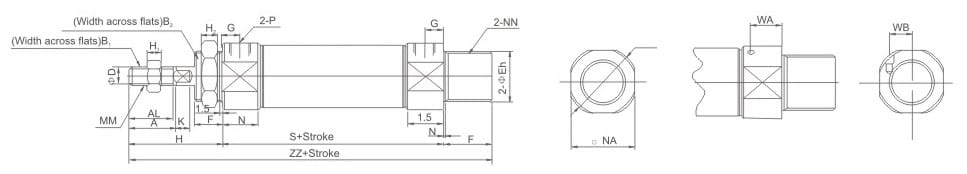

CM2全体寸法表

5 行

直径	ストローク範囲	A	AL	B1	B2	D	E	F	G	H	H1	H2	I	K	MM	N	NA	NN	P	S	ZZ	WA	WB
20	-300	18	15.5	13	26	8	20 0/-0.033	13	8	41	5	8	28	5	M8×1.25	15	24	M20×1.5	1/8	62	116	11.5	8.5
25	-300	22	19.5	17	32	10	26 0/-0.033	13	8	45	6	8	33.5	5.5	M10×1.25	15	30	M26×1.5	1/8	62	120	11.5	10
32	-300	22	19.5	17	32	12	26 0/-0.033	13	8	45	6	8	37.5	5.5	M10×1.25	15	34.5	M26×1.5	1/8	64	122	11.5	11.5
40	-300	24	21	22	41	14	32 0/-0.033	16	11	50	6	10	46.5	7	M14×1.5	21.5	42.5	M32×2	1/4	88	154	14	15

補足表

内部構造部品表

11 行

番号	呼称
1	前カバー
2	後カバー
3	バレル
4	ピストン
5	ピストンロッド
6	含油軸受
7	前カバーシールリング
8	衝撃保護クッション
9	ピストンシール
10	ウェアリング

注文記号

シリーズ 03

シリーズ: MAシリーズミニ空圧シリンダ

主要仕様

選定ポイント

内径 (mm): 16, 20, 25, 32
ストローク範囲概要: 25-500 mm オプション内径別
使用圧力範囲: 0.1-0.9 MPa
動作パターン: 複動または単動
使用速度範囲: 50-800 mm/s

見積チェックリスト

見積依頼対応

これらの使用条件を送ると、ベプト空圧が適切な構成を確認できます。

型式 / 写真: 旧型式、銘板写真、または置き換えサンプル写真を送ってください。
動作データ: 内径またはサイズ、ストロークまたは角度、速度、負荷方向を確認してください。
取付: 取付方式、ねじ、ポートサイズ、センサ、必要なアクセサリを共有してください。
作動空気: 圧力範囲、空気品質、クッション、使用サイクルを確認してください。
用途: 図面、設置スペース、数量、希望納期を送ってください。

選定概要

仕様

11 行

内径 (mm)	16	20	25	32	40
動作パターン	複動または単動
作動媒体	空気
固定形	標準形	LB形	FAタイプ	SDB形	U形
使用圧力範囲	0.1-0.9 MPa
保証耐圧	1.35 MPa
使用温度範囲	-5-70 °C
使用速度範囲	50-800 mm/s
クッション形式 - 標準形式	衝撃保護クッション
クッション形式 - ダンピング形式	-	調整式クッション
ポートサイズ	M5×0.8	G1/8"	G1/8"	G1/8"	G1/8"

補足表

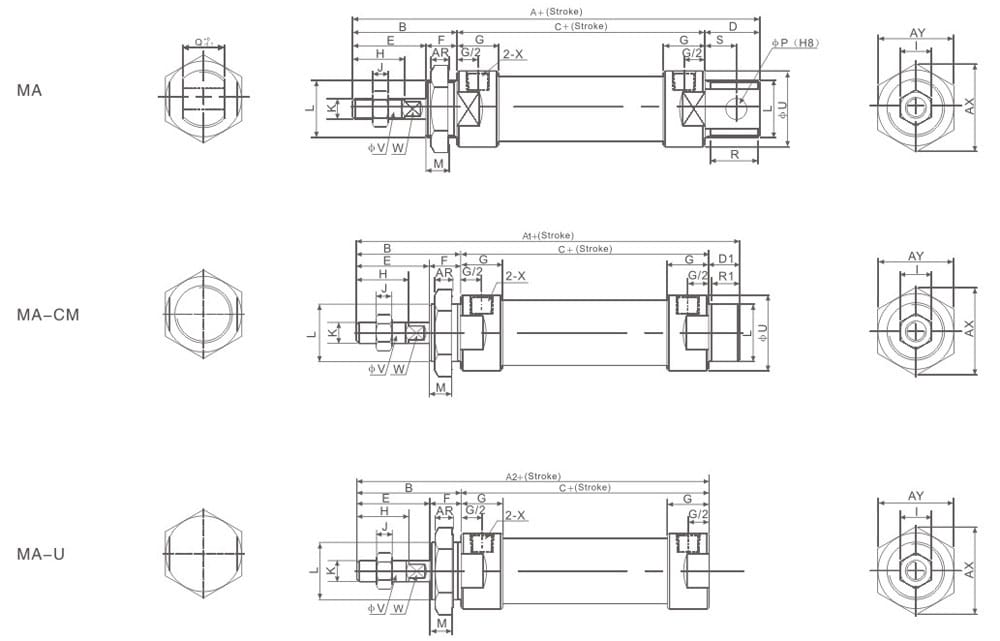

MA / MA-CM / MA-U寸法表

13 行

Bore/記号	A	A1	A2	B	C	D	D1	E	F	G	H	I	J	K
16	114	114	98	38	60	16	16	22	16	10	16	10	5	M6×1
20	137	128	116	40	76	21	12	28	12	16	20	12	6	M8×1.25
25	141	134	120	44	76	21	14	30	14	16	22	17	6	M10×1.25
32	147	134	120	44	76	27	14	30	14	16	22	17	6	M10×1.25
40	149	136	122	46	76	27	14	32	14	16.7	24	17	7	M12×1.25
内径／記号
Bore/記号	L	M	P	Q	R	R1	S	U	V	W	X	AR	AX	AY
16	M16×1.5	14	6	12	14	14	9	21	6	5	M5	6	24	27.5
20	M22×1.5	10	8	16	19	10	12	27	8	6	G1/8"	7	33	29
25	M22×1.5	12	8	16	19	12	12	30	10	8	G1/8"	7	33	29
32	M24×2.0	12	10	16	25	12	15	35	12	10	G1/8"	8	37	32
40	M30×2.0	12	12	20	25	12	15	41.6	16	14	G1/8"	9	47	41

補足表

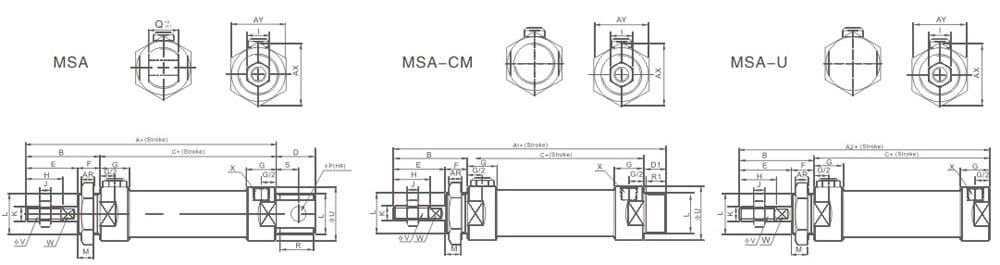

MSA / MSA-CM / MSA-U 寸法表

13 行

Bore/ストローク	A 0-50	A 51-100	A1 0-50	A1 51-100	A2 0-50	A2 51-100	B	C 0-50	C 51-100	D	D1	E	F	G	H	I	J
16	114	139	128	153	98	123	38	60	85	16	16	22	16	10	16	10	5
20	137	162	134	159	116	141	40	76	101	21	12	28	12	16	20	12	6
25	141	166	134	159	120	145	44	76	101	21	14	30	14	16	22	17	6
32	147	172	136	161	120	145	44	76	101	27	14	30	14	16	22	17	6
40	149	174	122	144	122	147	46	76	101	27	14	32	14	16.7	24	17	7
内径／記号
Bore/記号	K	L	M	P	Q	R	R1	S	U	V	W	X	AR	AX	AY
16	M6×1	M16×1.5	14	6	12	14	14	9	21	6	5	M5	6	25	22
20	M8×1.25	M22×1.5	10	8	16	19	10	12	27	8	6	G1/8"	7	33	29
25	M10×1.25	M22×1.5	12	8	16	19	12	12	30	10	8	G1/8"	7	33	29
32	M10×1.25	M24×2.0	12	10	16	25	12	15	35	12	10	G1/8"	8	37	32
40	M12×1.25	M30×2.0	12	12	20	25	12	15	41.6	16	14	G1/8"	9	47	41

補足表

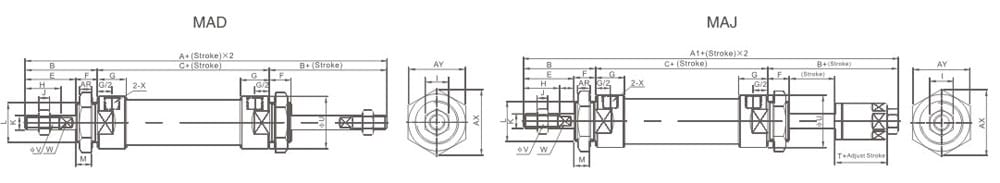

MAD / MAJ寸法表

13 行

内径／記号	A	A1	B	C	E	F	G	H	I	J	K
16	136	135	38	60	22	16	10	16	10	5	M6×1
20	156	153	40	76	28	12	16	20	12	6	M8×1.25
25	164	161	44	76	30	14	16	22	17	6	M10×1.25
32	164	161	44	76	30	14	16	22	17	6	M10×1.25
40	168	164	46	76	32	14	16.7	24	17	7	M12×1.25
内径／記号
内径／記号	L	M	U	V	W	X	AR	AX	AY	T
16	M16×1.5	14	21	6	5	M5	6	25	22	16
20	M22×1.5	10	29	9	6	G1/8"	7	33	29	19
25	M22×1.5	12	34	10	8	G1/8"	7	33	29	21
32	M24×1.5	12	39.5	12	10	G1/8"	8	37	32	21
40	M30×2.0	12	41.6	16	12	G1/8"	9	47	41	21

補足表

内部構造部品表

9 行

番号	呼称	番号	呼称
1	ピストンロッドナット	2	ピストンロッド
3	前カバーシールリング	4	含油軸受
5	前カバーナット	6	前カバー
7	ステンレスチューブ	8	衝撃保護クッション
9	ピストン	10	ピストンOリング
11	磁石（オプション）	12	ウェアリング
13	後部クッション	14	六角穴付きねじ
15	後カバー

補足表

標準ストローク範囲

6 行

内径 (mm)	標準ストローク	最大ストローク	許容ストローク
16	25, 50, 75, 80, 100, 125, 160, 175, 200	300	500
20	25, 50, 75, 80, 100, 125, 160, 175, 200, 250, 300	500	650
25	25, 50, 75, 80, 100, 125, 160, 175, 200, 250, 300, 350, 400, 450, 500	500	650
32	25, 50, 75, 80, 100, 125, 160, 175, 200, 250, 300, 350, 400, 450, 500	500	650
40	25, 50, 75, 80, 100, 125, 160, 175, 200, 250, 300, 350, 400, 450, 500	500	650

同一グループ比較

ミニ空圧シリンダシリーズ比較

機能、サイズ、圧力、見積依頼情報で関連シリーズを比較します。

3 件の関連シリーズ

シリーズ	内径 / サイズ	動作	圧力範囲	ストローク / 角度	速度 / 繰返し精度	ポートねじ
ミニ空圧シリンダ	6, 10, 16	複動 / 単動押出形 / 単動引込形	1.05 MPa (10.5 kgf/cm²)	+1.0 0 mm	50-750 mm/s	M5×0.8
ミニ空圧シリンダ	20, 25, 32, 40	複動	15.3 kgf/cm²(1.5 MPa)	+1.4 0 mm	50-750 mm/s	G1/8", G1/4"
MA ミニシリンダ	16, 20, 25, 32, 40	複動または単動	0.1-0.9 MPa	25-500 mm オプション内径別	50-800 mm/s	M5×0.8, G1/8"

動作の役割で選ぶ

アクチュエータが行う動作から確認します。

最も近いアクチュエータ用途を選び、RFQ前に内径、ストローク、負荷、取付、圧力、速度、スペース制約を確認します。

シナリオ 01

大型シリンダが入らない場所に動作を追加します。

ミニシリンダは短ストローク、軽負荷、取付スペースが限られるコンパクト機構に適しています。

推奨オプション

ポート、ねじ、取付を確認する小径ミニシリンダ。

利用可能スペース
必要推力
ポートねじ
取付方向

一般的なアクチュエータ用途

空圧アクチュエータが機械動作を行う場所。

アクチュエータ用途 01

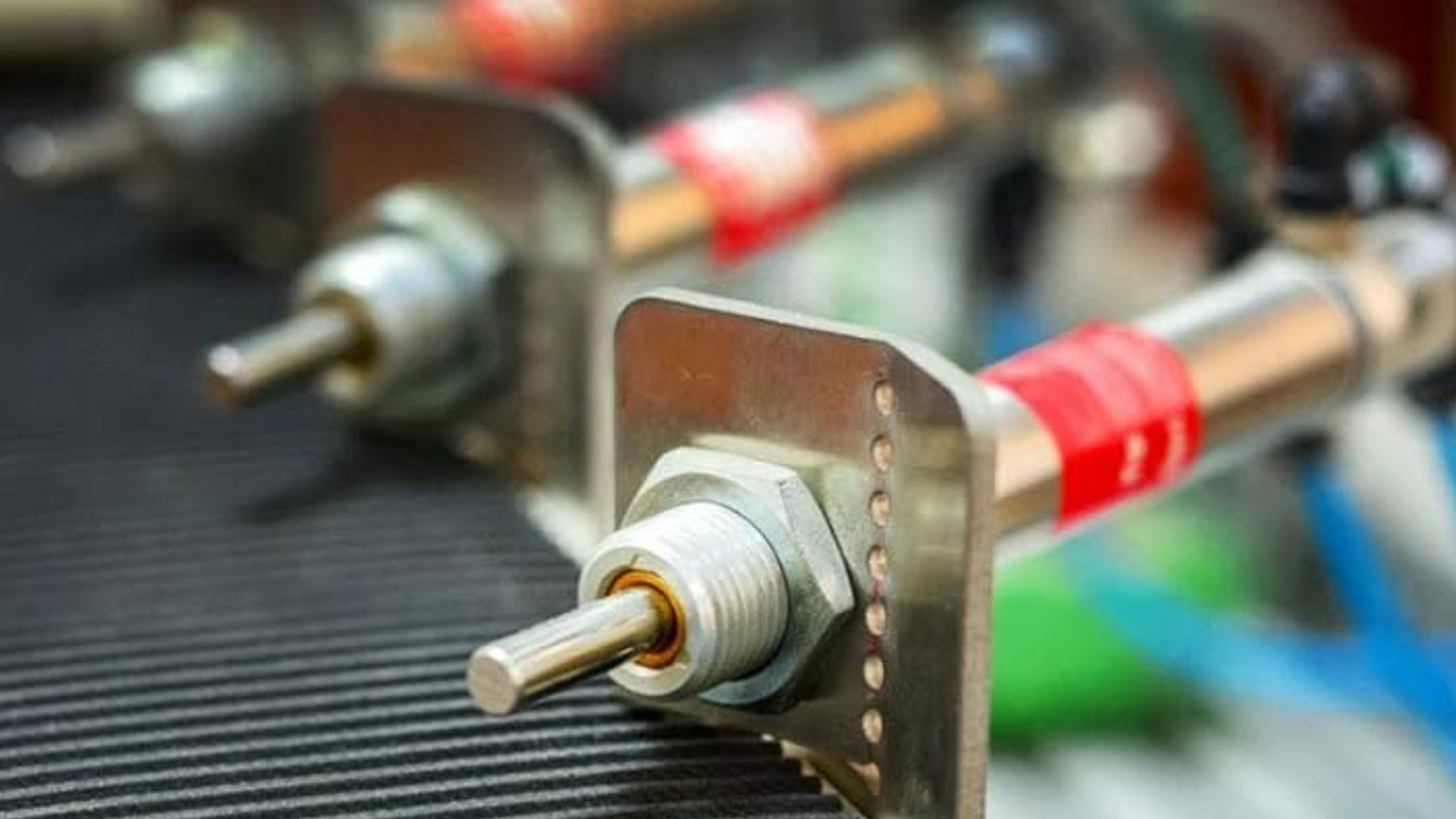

電子機器・小物部品のハンドリング

ミニシリンダは、コンパクト機械内の部品排出、プローブ動作、小さな押し付け、繊細な搬送ポイントに対応します。

適切な推力余裕を確保する
低摩擦動作を確認
センサ要否を確認

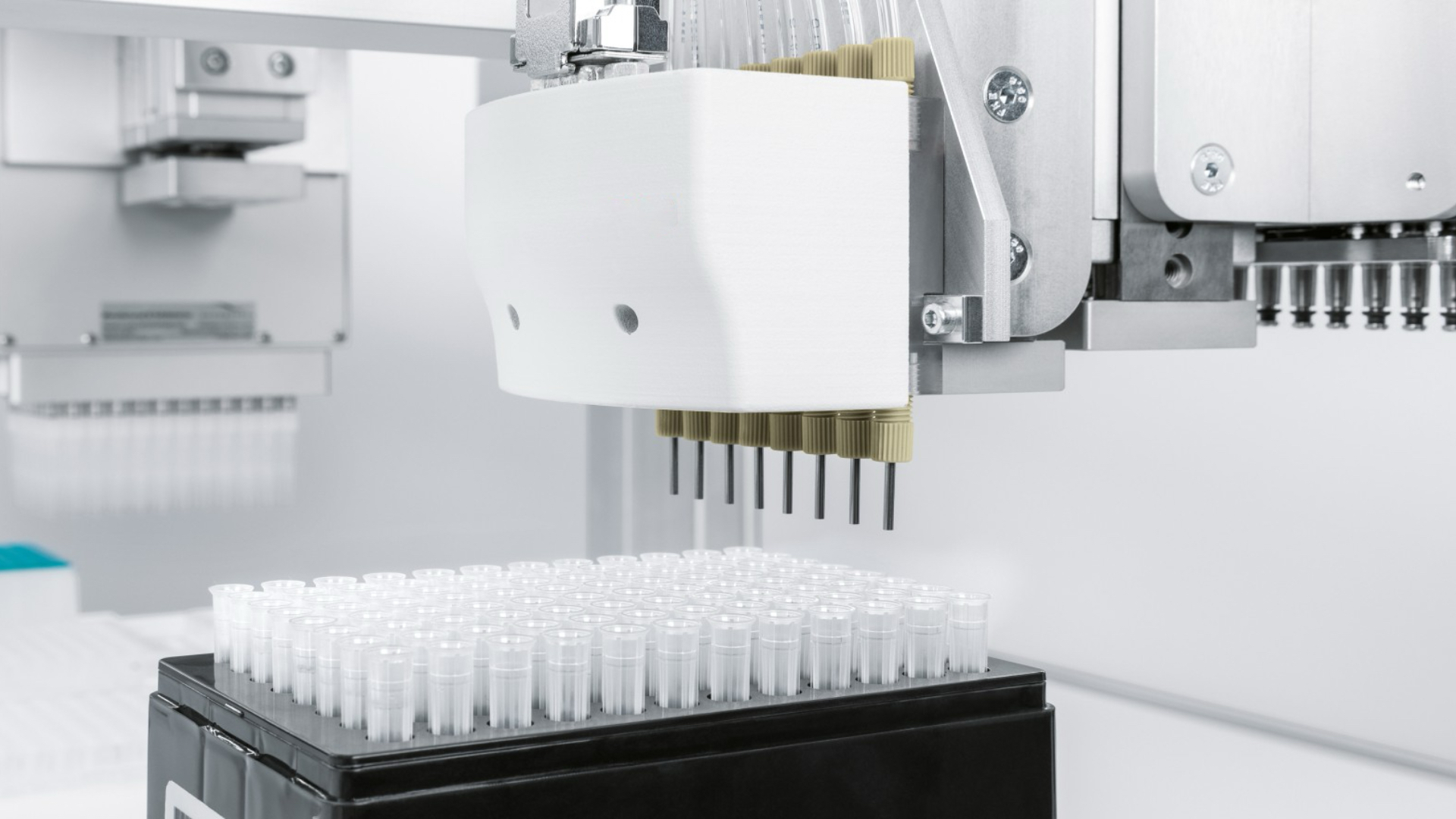

アクチュエータ用途 02

医療・研究室の自動化

小型シリンダは、分析装置、サンプルハンドラ、コンパクトな試験治具内の軽量機構を動かせます。

清浄度要件を確認
材質の希望を確認
デューティサイクルを共有

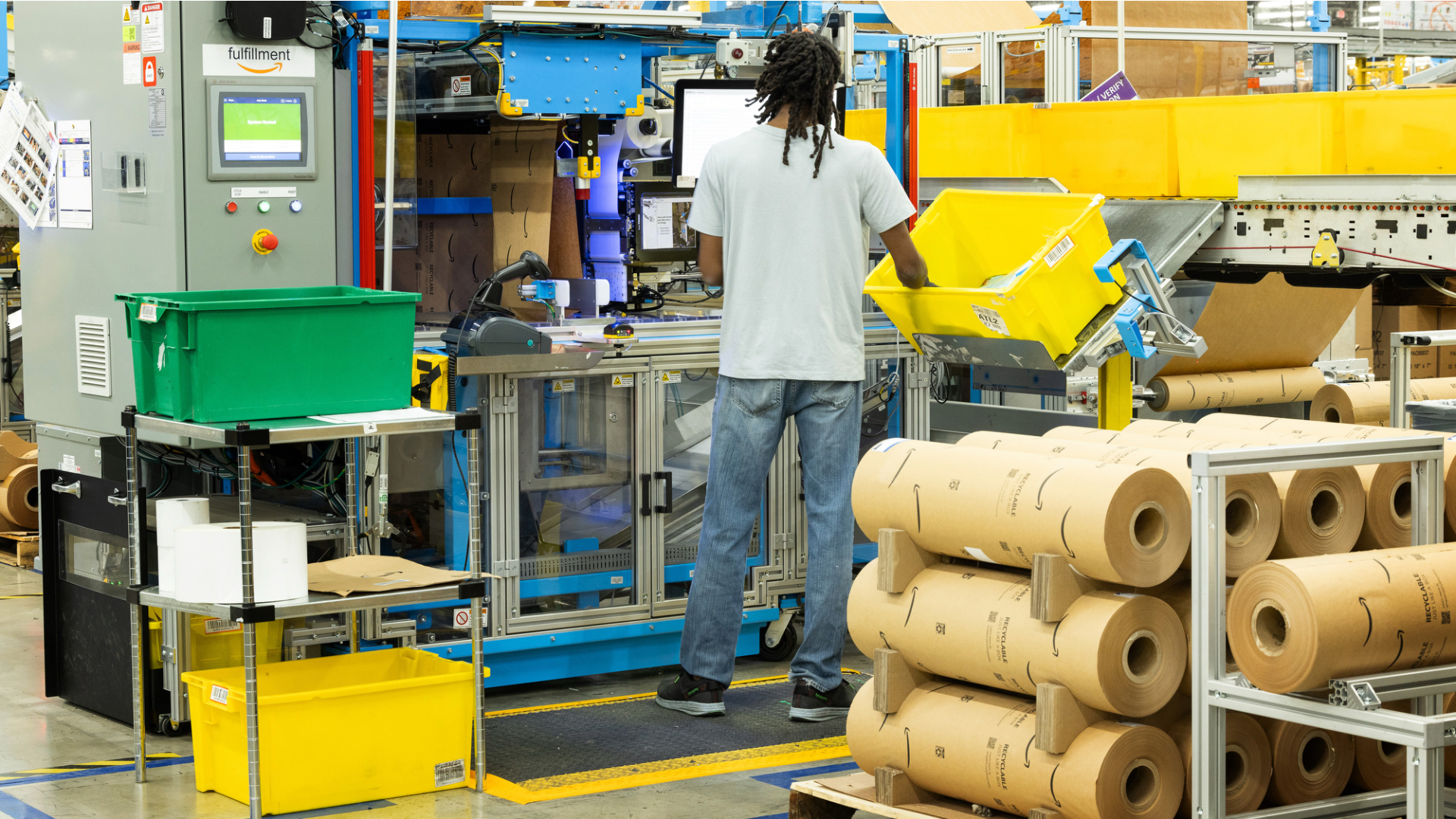

アクチュエータ用途 03

包装・ラベリング工程

短ストロークのミニアクチュエータは、ストッパ、小型ゲート、リジェクタ、軽量ラベルや印字ヘッド動作に対応します。

サイクル頻度を確認
チューブ外径を確認
旧型式の写真を送る

シリンダ選定ツール

シリンダを選定する前に、荷重、内径、座屈、クッションエネルギーを計算します。

直動シリンダの選定が推力余裕、ロッド安定性、ストローク速度、終端エネルギーに関係する場合に使用します。

シリンダ選定ツールを開く

01シリンダ選定

シリンダ推力計算ツール

内径、圧力、安全率を選ぶ前に押し側と引き側の力を確認します。

ボア径ロッド径作動圧力計算ツールを開く 02シリンダ選定

シリンダ内径計算ツール

既知の荷重を実用的な初期内径に換算します。

選定入力モード必要荷重または移動質量移動方向計算ツールを開く 03シリンダ選定

シリンダロッド座屈計算ツール

内径と取付方法を確定する前に、長ストロークロッドの安定性を確認します。

ロッド径支持されない長さ端部条件係数計算ツールを開く 04シリンダ選定

シリンダクッションエネルギー計算ツール

速度、質量、ストローク端の衝撃が重要な場合に、クッションエネルギーを確認します。

移動質量衝突速度駆動力計算ツールを開く

製品カテゴリのサポート

ミニ空圧シリンダの見積依頼を確認しやすくする情報を送信してください。

ベプト空圧は、ベプト工業の空圧製品ラインです。型式番号、写真、図面、または概略要件をお送りください。営業または技術レビューへ適切に振り分けます。

ボア、ストローク、作動方式
本体形状と取付
ポートねじとチューブ外径
磁気スイッチ要件

カテゴリ別よくある質問

問い合わせ前のよくある質問。

01ミニ空圧シリンダミニシリンダは標準シリンダと何が違いますか。

ミニシリンダは、小径ボア、コンパクト本体、小さなポート、軽量構造により、スペースと応答が重要な短ストローク・軽負荷用途に使われます。

02ミニ空圧シリンダミニシリンダは複動にできますか。

はい。ミニシリンダはシリーズとボアにより複動または単動にできます。RFQには作動方式と戻り要件を含めてください。

03ミニ空圧シリンダミニシリンダ交換では何を送ればよいですか。

写真、本体径、ストローク、ねじ、ポートサイズ、取付方式、センサ要件、シリンダに印字されたコードを送ってください。
