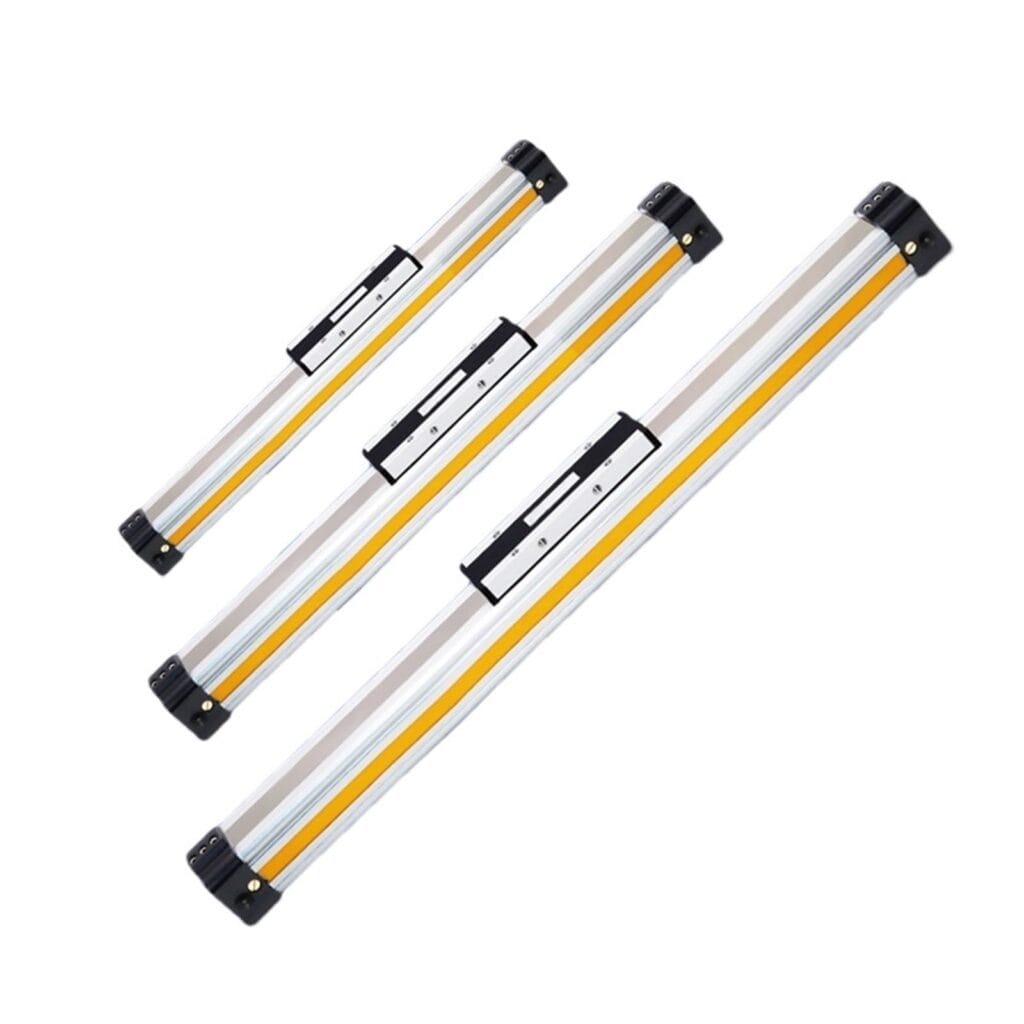

로드리스 실린더가 24/7 운전에 적합하다고 말하려면 실제 듀티 프로파일이 시험된 제품 구성과 맞아야 합니다. 카탈로그 압력 한계나 사이클 주장은 충분하지 않습니다. 예를 들어 Parker는 OSP-P 시리즈에 대해 최대 8,000 km를 홍보하지만, 자체 선정 주의사항에서는 애플리케이션 내구성, 유지보수, 안전, 시험 책임이 사용자에게 있다고 설명합니다(Parker OSP-P series, 2026).
유용한 질문은 "이 제품이 연속 듀티 실린더인가"가 아닙니다. 어떤 하중, 모멘트, 속도, 쿠션 진입 속도, 온도, 오염 등급, 유지보수 허용치, 고장 정의에서 그 주장이 나왔는지 묻고, 동일 조건을 파일럿 시험과 시운전 기준선에서 재현해야 합니다.
로드리스 실린더 내구성은 정의된 듀티 프로파일에서 정확한 액추에이터와 가이드 구성이 문서화된 성능 한계 안에 머무르는 능력입니다. 연속 듀티 검증은 그 구성이 의도한 24/7 애플리케이션에 맞는지 판단하는 증거 검토, 대표 시험, 시운전 절차입니다. 수명 주장을 비교하기 전에 액추에이터 제품군을 식별하세요. 로드리스 공압 실린더 유형 가이드는 자기식, 기계 결합식, 케이블 구동식, 가이드형 설계가 서로 다른 검증 증거를 필요로 하는 이유를 설명합니다.
핵심 요점
- Parker는 OSP-P에 최대 8,000 km를 홍보하지만 애플리케이션 자체의 내구성 검토가 필요합니다.
- 24/7을 하중, 속도, 오프셋, 온도, 공기 품질, 정지 조건이 측정 가능한 듀티 프로파일로 번역하세요.
- 공급사 증거는 시험 조건, 유지보수, 개별 결과, 고장 규칙을 공개해야 합니다.
- 대표 파일럿 시험 후 생산을 승인하세요.
로드리스 실린더에서 24/7 듀티는 실제로 무엇을 의미하나요?
24시간 운전은 카탈로그 등급이 아니라 측정 가능한 듀티 프로파일입니다. Festo는 DGC 스트로크 1~8,500 mm와 최대 3 m/s 속도를 제시하고, SMC는 MY1M의 0.15~0.8 MPa 및 5~60°C 운전을 제시합니다(Festo DGC, 2026; SMC MY1, 2025).
그 범위는 수명 예측이 아니라 운전 봉투입니다. 분당 두 번 움직이는 500 mm 이송과 2초마다 반전하는 5,000 mm 셔틀은 모두 하루 종일 운전될 수 있지만, 미끄럼 거리, 열 입력, 가이드 하중, 밸브 요구, 끝단 에너지가 같지 않습니다. 듀티 프로파일은 시험 계약으로 취급해야 하며 RFQ, 시험 보고서, 파일럿 계획, 시운전 기록에 같은 값이 나타나야 합니다.
연간 노출은 RFQ 전에 계산할 수 있습니다. 연간 사이클 = cycles/min × 60 × 24 × 365 × 이용률입니다. 연간 왕복 이동거리 = 연간 사이클 × 2 × stroke입니다. 10 cycles/min, 500 mm 스트로크에서 이상적인 24/7 운전은 연간 5,256,000 사이클과 5,256 km 이동을 만듭니다.
| 듀티 입력 | 기록할 값 | 내구성에 영향을 주는 이유 |
|---|---|---|
| 사이클 정의 | 전진, 체류, 후퇴, 체류, 시간당 사이클 | 달력 시간과 실제 운동을 분리합니다. |
| 스트로크와 이동거리 | 스트로크당 mm와 교대당 km | 사이클을 미끄럼 거리로 변환합니다. |
| 이동 하중 | 질량, 무게중심 오프셋, 방향 | 캐리지 힘과 모멘트를 정의합니다. |
| 운동 | 평균 속도, 피크 속도, 가속도, 정지 방식 | 가이드와 쿠션 요구를 결정합니다. |
| 공기 경로 | 동압, 밸브, 튜브 ID, 배기 제한 | 운동 중 실린더가 공기 부족 상태인지 보여줍니다. |
| 환경 | 주변 및 본체 온도, 입자, 물, 오일, 화학물 | 씰, 스트립, 윤활제 노출을 시험과 연결합니다. |
| 유지보수 | 허용 청소, 윤활, 조정, 부품 교체 | 숨겨진 시험 리셋을 방지합니다. |
공급사 시험이 페이로드만 보고하고 오프셋과 정지 조건을 생략하면 불완전합니다. 누락된 입력은 로드리스 하중 경로와 모멘트 점검으로 정의하세요.
로드리스 실린더 내구성에서 어떤 카탈로그 한계가 가장 중요한가요?
카탈로그 한계는 제시된 조건과 함께만 의미가 있습니다. Parker는 OSP-P 하중 및 모멘트 값을 0.5 m/s 이하 속도 기준으로 제시하고, 쿠션 진입 속도는 평균 피스톤 속도보다 보통 약 50% 높다고 설명합니다(Parker OSP-P catalog, 2025).
완전한 하중 경로에서 시작하세요. 추력은 캐리지를 움직이지만 가이드 시스템은 페이로드 중량과 오프셋으로 생기는 Mx, My, Mz 모멘트를 지탱해야 합니다. 힘 계산이 통과해도 가이드가 과부하일 수 있습니다. 다음으로 정지 에너지를 확인합니다. 운동 에너지는 속도의 제곱으로 증가합니다. E = 0.5 × m × v²입니다. 공학 검토에는 이동 질량, 실제 진입 속도, 구동력, 쿠션 스트로크, 사이클률, 카탈로그 흡수 한계가 필요합니다.
| 카탈로그 항목 | 검증 질문 | 보관할 증거 |
|---|---|---|
| 허용 하중과 Mx/My/Mz | 속도, 장착, 오프셋이 표 가정과 맞는가? | 계산서와 설치 도면 |
| 쿠션 용량 | 평균 속도가 아니라 쿠션 진입 시 질량과 속도는 무엇인가? | 운동 추적, 계산 결과, 조정 기록 |
| 압력 범위 | 운동 중 실린더 포트에서 압력을 측정했는가? | 양 포트 동압 추적 |
| 온도 범위 | 본체 온도가 정확한 씰과 센서 정격 안에 있는가? | 대표 교대의 열 로그 |
| 윤활 | 비급유, 영구 그리스, 주기 서비스 중 무엇인가? | 매뉴얼 개정과 유지보수 규칙 |
| 스트로크 지지 | 긴 프로파일에 중간 지지나 가이드 캐리지가 필요한가? | 처짐과 정렬 기록 |
자세한 역학은 공압 실린더 쿠션 작동 원리에 정리되어 있습니다.
로드리스 구조는 고장 증거를 어떻게 바꾸나요?
구조는 무엇이 먼저 고장나야 하고 무엇을 검사해야 하는지를 결정합니다. SMC MY1 제품군은 10~100 mm 보어에서 다섯 가지 표준 가이드 유형을 제공하고, Festo는 DGC 가이드 설계별 백래시 예시 0, 0.05, 0.2 mm를 제시합니다(SMC MY1 web catalog, 2026; Festo DGC, 2026).
기계 결합식 실린더는 슬롯과 씰링 밴드를 통해 힘을 전달하므로 누설 위치, 스트립 상태, 와이퍼 오염, 가이드 유격, 정렬을 추적해야 합니다. 자기식 설계는 닫힌 압력 튜브를 가지므로 디커플링 여유와 외부 가이드 동작이 더 중요합니다. 가이드형 유닛은 어느 핵심 설계에도 베어링 마모와 모멘트 용량을 추가합니다.
| 로드리스 구조 | 주요 증거 | 흔한 검증 실수 |
|---|---|---|
| 기계 결합식 또는 슬롯형 | 밴드 누설, 슬롯 청결, 캐리지 정렬, 가이드 모멘트 | 나쁜 정렬을 새 씰링 밴드로 고치려 함 |
| 자기 결합식 | 결합 여유, 튜브 상태, 외부 가이드, 하중 오프셋 | 가속 중 디커플링을 확인하지 않고 힘만 시험 |
| 가이드형 로드리스 슬라이드 | 베어링 유격, 레일 정렬, Mx/My/Mz, 스토퍼 충격 | 실린더 본체를 무제한 가이드로 가정 |
| 케이블 또는 벨트 전달 | 장력, 풀리 상태, 반복정밀도, 환경 보호 | 슬롯형 실린더 고장 논리를 다른 메커니즘에 적용 |
슬롯형 설계는 로드리스 실린더 씰링 밴드 고장 모드를, 열 노출은 고온 공압 실린더 선정의 본체 온도 접근법을 사용하세요.
24/7 주장을 위해 공급사는 어떤 증거를 제공해야 하나요?
큰 수명 숫자는 시험을 감사할 수 있을 때만 의미가 있습니다. Parker는 OSP-P에 최대 8,000 km 주장을 공개하고, ISO 19973-1:2015는 부품 수명이 변동하므로 통계적 평가가 필요하며 수리 전 첫 고장에 방법을 적용한다고 설명합니다(Parker OSP-P series, 2026; ISO 19973-1, 2015).
제품군 브로슈어가 아니라 정확한 제품 코드를 요청하세요. 특수 씰, 보호 커버, 쇼크 업소버가 달린 가이드형 40 mm 유닛의 증거는 에어 쿠션만 있는 무가이드 25 mm 유닛을 보장하지 않습니다.
| 증거 필드 | 최소 공개 내용 | 위험 신호 |
|---|---|---|
| 샘플 | 수량, 모델 코드, 생산 로트, 전처리 | 이름 없는 프로토타입 하나 |
| 시험 프로파일 | 스트로크, cycles/min, 체류, 하중, 오프셋, 압력, 온도 | 숫자 없는 "연속 사이클" |
| 공기와 환경 | 입자/수분/오일 목표, 측정 지점, 화학물, 세척 | 깨끗한 실험실 공기를 혹독 환경 결과로 제시 |
| 스토퍼와 가이드 | 쿠션 또는 쇼크 모델, 설정, 외부 가이드, 장착 평탄도 | 정지 방식 생략 |
| 유지보수 | 청소, 조정, 윤활, 중단, 교체 부품 | 비공개 수리 후 시험 시계 계속 |
| 고장 규칙 | 누설, 유격, 속도 변화, 손상, 결합 손실, 센서 미스 | 파손 후에만 고장 정의 |
| 결과 | 평균만이 아니라 개별 고장과 중단 | 최고 유닛을 시리즈 수명으로 보고 |
| 추적성 | 보고서 개정, 날짜, 계측기, 교정, 승인자 | 원시 기록 없는 마케팅 슬라이드 |
ISO 19973-1은 일반 통계 및 보고 프레임워크이지 로드리스 실린더 인증서가 아닙니다. ISO 19973-3은 피스톤 로드가 있는 실린더에 한정됩니다. 공급사가 일반 프레임워크를 조정했다면 조정 방식을 설명해야 합니다.
대표 파일럿 또는 가속 시험은 어떻게 실행해야 하나요?
정지 시스템은 시험 경계 안에 있어야 합니다. SMC는 일부 MY1 옵션에서 2.9~58.8 J 쇼크 업소버 용량과 25~80 cycles/min 최대 운전 빈도를 제시하면서 쇼크 업소버 수명은 실린더 수명과 다르다고 경고합니다(SMC MY1 with protective cover, 2025).
생산 메커니즘에서 시작하세요. 의도한 실린더 모델, 가이드, 장착, 페이로드, 오프셋, 밸브, 튜브, 유량 제어, 센서, 스토퍼 하드웨어, 공기 처리를 사용합니다. 열 안정에 도달할 만큼 충분히 운전한 뒤 가장 빠른 생산 시퀀스, 정상 체류, 시작과 정지, 예상 환경 노출을 포함합니다. ISO/TR 16194:2017은 가속 수명 방법 개발을 설명하지만 특정 로드리스 실린더 절차를 제공하지 않습니다(ISO/TR 16194, 2017).
- 첫 사이클 전에 승인 한계를 고정합니다.
- 0시간 누설, 스트로크 시간, 동압, 본체 온도, 소음, 캐리지 유격, 센서 반복성을 기록합니다.
- 문서화된 허용 유지보수 외에는 개입하지 않고 대표 프로파일을 운전합니다.
- 정해진 체크포인트에서 같은 시퀀스로 기준선 측정을 반복합니다.
- 스트립, 가이드, 스토퍼, 체결부, 오염을 사진으로 남깁니다.
- 모든 중단, 조정, 부품 교체, 중단 샘플의 시간과 이유를 기록합니다.
- 최종 상태를 0시간 기준선 및 고장 규칙과 비교합니다.
실무에서는 경고가 일찍 드러납니다. 스트로크 시간이 변하거나, 쿠션 조정이 한계에 도달하거나, 본체 온도가 오르거나, 특정 하중 위치에서 유격이 증가합니다. 시험 기록이 "운전 중"과 "고장"만 남기면 그 경고가 사라집니다.
시운전 기준선과 Go/No-Go 규칙
시운전은 파일럿 증거를 측정 가능한 생산 한계로 바꿔야 합니다. Festo는 한 DGC 가이드 구성에서 부착 베어링 면이 0.03 mm 이내로 평탄해야 한다고 요구하고, 최대값은 페이로드 위치와 장착 위치에 따라 달라진다고 설명합니다(Festo DGC, 2026).
| 시운전 필드 | 기준선 기록 | Go/no-go 규칙 |
|---|---|---|
| 동압 | 가장 빠른 이동 중 각 포트의 최소 압력 | 힘 여유 또는 타이밍이 승인 창 밖이면 no-go |
| 스트로크 시간 | 각 방향 평균과 범위 | 불안정하거나 드리프트가 있으면 no-go |
| 쿠션 동작 | 진입 속도, 조정 위치, 반동, 충격음 | 바닥 충돌, 튐, 조정 여유 소진이면 no-go |
| 온도 | 주변, 실린더 본체, 가이드, 밸브, 센서 | 정확한 부품 정격이나 파일럿 한계 밖이면 no-go |
| 누설 | 위치와 측정 방법 | 문서화된 승인 한계 초과 시 no-go |
| 가이드 | 유격, 정렬, 체결 표시, 하중 위치 | 걸림, 진행성 유격, 장착 이동이면 no-go |
| 공기 품질 | 입자, 물, 오일 목표와 측정 지점 | 시험 공기와 생산 공기가 비교 불가하면 no-go |
| 안전 | 격리 지점, 저장 에너지 해제, 보호된 운동 | 에너지 제어 절차가 확인될 때까지 no-go |
OSHA는 서비스와 유지보수 중 잠금/표시 규칙이 적용되는 위험 에너지원에 공압 에너지를 포함합니다. 캐리지 경로 안으로 들어가는 검사는 저장 에너지 해제를 포함해 현장 에너지 제어 절차를 따라야 합니다(OSHA Control of Hazardous Energy, 2026). 설치 후 인계에는 로드리스 실린더 유지보수 체크리스트를 사용하고, 오염 한계는 ISO 8573-1 압축공기 품질 등급으로 목표와 측정 지점을 문서화하세요.
24/7 운전용 로드리스 실린더 내구성 FAQ
ISO 8573-1은 압축공기 순도를 입자, 물, 오일의 세 주요 오염 그룹으로 분류합니다. Parker, SMC, Festo는 여기에 시리즈별 압력, 온도, 윤활, 하중, 속도, 쿠션 한계를 더하므로 단일 24/7 간격이 애플리케이션 기록을 대체할 수 없습니다(ISO 8573-1, 2010).
로드리스 실린더 내구성을 증명하려면 몇 사이클이 필요한가요?
보편적인 사이클 수는 없습니다. Parker OSP-P 페이지는 최대 8,000 km를 홍보하지만 ISO 19973-1은 수명이 변동하며 통계적 해석이 필요하다고 말합니다. 사이클을 이동 거리로 변환하고 고장과 중단 데이터를 보관하며 실제 하중, 속도, 환경, 유지보수, 고장 기준과 맞춰야 합니다.
가속 시험으로 24/7 서비스 수명을 예측할 수 있나요?
가속 응력이 정상 운전과 검증된 관계를 갖고 다른 고장 모드를 만들지 않을 때만 예측을 지원할 수 있습니다. ISO/TR 16194:2017은 개발과 보고 지침이지 보편적인 로드리스 실린더 시험이 아닙니다.
카탈로그 온도 범위만으로 연속 듀티를 판단할 수 있나요?
아닙니다. Parker는 표준 OSP-P 범위를 -10~80°C로, SMC는 MY1M을 5~60°C로 제시합니다. 이는 운전 범위이지 보장 수명이 아닙니다.
시험에는 어떤 압축공기 품질을 사용해야 하나요?
액추에이터 공급을 대표하는 지점의 생산 목표를 사용하세요. ISO 8573-1은 입자, 물, 오일 중심으로 순도를 정리하며 기체와 미생물 오염도 식별합니다.
시운전에서 no-go 결정을 내려야 하는 조건은 무엇인가요?
동압, 스트로크 시간, 쿠션 동작, 온도, 누설, 캐리지 유격, 정렬, 안전 격리가 사전 한계 밖이면 출하를 거부하거나 보류합니다. 한 번 움직이는 실린더가 생산에 자동으로 적합한 것은 아닙니다.
결론: 마케팅 라벨이 아니라 애플리케이션을 검증하세요
로드리스 실린더 내구성은 증거를 조건과 맞추는 데서 나옵니다. Parker는 표준 OSP-P 데이터에 8 bar와 -10~80°C를, SMC는 MY1M에 0.15~0.8 MPa와 5~60°C를, Festo는 DGC에 최대 3 m/s 속도를 제시합니다(Parker, 2025; SMC, 2025; Festo, 2026).
그 숫자들만으로 24/7 질문에 답할 수는 없습니다. 듀티 프로파일을 고정하고, 구조를 식별하고, 공급사 증거를 감사하고, 대표 파일럿을 실행하고, 명확한 no-go 한계가 있는 생산 기준선을 승인하세요. 아래 수치 주장은 모두 공식 출처 또는 투명한 산술에 연결되어야 합니다. 24/7 로드리스 실린더 내구성을 검증할 때 근거 없는 백분율과 고객 비용 이야기는 피하세요.
출처 및 확인 메모
아래 웹 출처는 모두 2026-07-10에 확인했습니다. 제품 수치는 시리즈별 예시이며 보편적인 로드리스 실린더 한계가 아닙니다.
- Parker: OSPP Rodless Cylinders, 최대 8,000 km 주장과 애플리케이션 책임 설명.
- Parker: OSP-P Pneumatic Rodless Cylinders and Linear Guides, 8 bar, -10~80°C, 하중과 모멘트 가정, 쿠션 진입 속도.
- SMC: Mechanically Jointed Rodless Cylinder MY1, 압력, 온도, 속도, 가이드, 보어, 쇼크 업소버 조건.
- SMC: MY1 Web Catalog, 다섯 가지 가이드 유형과 10~100 mm 보어 범위.
- Festo: Linear Drives DGC, 스트로크, 속도, 압력, 온도, 가이드, 장착 평탄도, 쿠션 데이터.
- ISO 19973-1:2015, 공압 부품 신뢰성 절차와 통계 평가.
- ISO 19973-3:2015, 피스톤 로드 실린더 범위.
- ISO/TR 16194:2017, 가속 수명 방법 개발과 보고 경계.
- ISO 8573-1:2010, 입자, 물, 오일 압축공기 순도 등급.
- OSHA: Control of Hazardous Energy, 공압 저장 에너지와 서비스 맥락.
- AVENTICS video: Rodless cylinders – RTC series, 첫 번째 임베드에 사용한 공개 제조사 개요.
- Parker video: How to Adjust the Cushioning for the OSP-P Rodless Linear Actuator, 끝단 쿠션 시운전 맥락.
