データシートを超えて: 24/7運転向けロッドレスシリンダ耐久性の評価

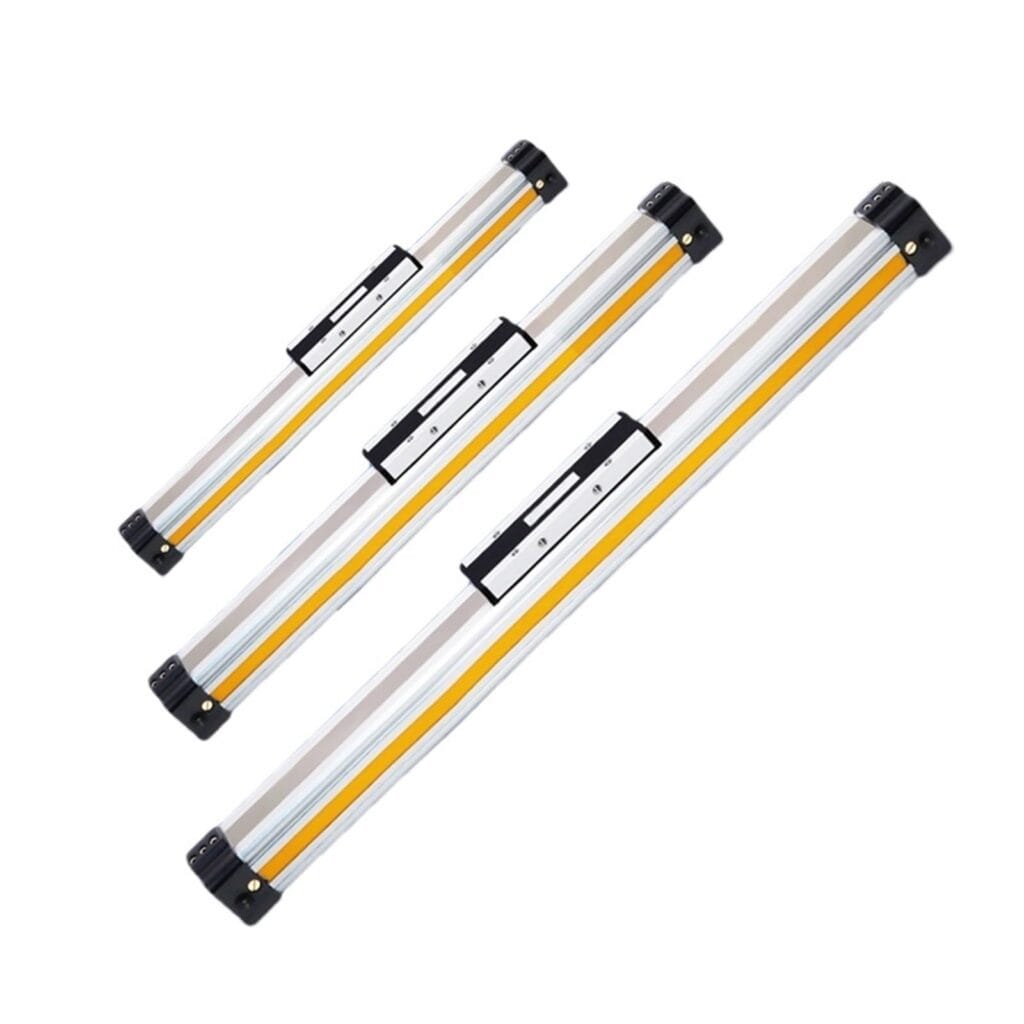

ロッドレスシリンダが24/7運転に適すると言えるのは、実際のデューティプロファイルが試験済み製品構成と一致する場合だけです。カタログの圧力限度やサイクル主張だけでは不十分です。たとえばParkerはOSP-Pシリーズで最大8,000 kmを掲げていますが、同社の選定注意でも、用途耐久性、保全、安全、試験についてはユーザーが責任を持つとしています（Parker OSP-P series、2026）。
有用な問いは「これは連続運転用シリンダか」ではありません。その主張を生んだ荷重、モーメント、速度、クッション進入速度、温度、汚染クラス、保全許容、故障定義は何かを尋ねます。その条件をパイロット試験で再現し、試運転ベースラインを記録します。そうして初めて、マーケティング上の数値が工学証拠になります。
ロッドレスシリンダ耐久性とは、正確なアクチュエータとガイド構成が、定義されたデューティプロファイルで文書化された性能限度内に留まる能力です。連続運転認定とは、その構成が意図した24/7用途に合うか判断するための証拠レビュー、代表試験、試運転プロセスです。
寿命主張を比較する前に、アクチュエータファミリーを特定します。ロッドレス空圧シリンダ種類ガイドでは、磁気結合式、機械結合式、ケーブル駆動式、ガイド付き設計で必要な認定証拠がなぜ異なるかを説明しています。
重要ポイント
- ParkerはOSP-Pで最大8,000 kmを掲げていますが、用途ごとの耐久レビューはなお必要です。
- 用途では、24/7を荷重、速度、オフセット、温度、空気品質、停止条件を測定可能に記録したデューティプロファイルへ変換します。
- サプライヤー証拠は、試験条件、保全、個別結果、故障ルールを開示する必要があります。
- 代表パイロット後に生産を承認します。
ロッドレスシリンダにとって24/7デューティは実際に何を意味しますか？
24時間運転は測定可能なデューティプロファイルであり、カタログ等級ではありません。FestoはDGCストロークを1から8,500 mm、最大速度を3 m/sまで示し、SMCはMY1Mの運転を0.15から0.8 MPa、5から60°Cと示しています（Festo DGC、2026、SMC MY1、2025）。
これらの範囲は包絡であり、寿命予測ではありません。毎分2回動く500 mmの低速搬送と、2秒ごとに反転する5,000 mmのシャトルは、どちらも終日運転できます。しかし、滑り距離、熱入力、ガイド荷重、バルブ要求、終端エネルギーは同じではありません。何が正確に繰り返されているのでしょうか。
デューティプロファイルを試験契約として扱います。各値はRFQ、サプライヤー試験報告、パイロット計画、試運転記録に現れるべきです。ある文書だけが「連続」と書き、他の文書が速度や荷重オフセットを省くなら、証拠連鎖はすでに切れています。
RFQを出す前に年間曝露を確認できます。年間サイクルは cycles/min × 60 × 24 × 365 × 稼働率です。年間往復移動距離は年間サイクル × 2 × ストロークです。10 cycles/min、500 mmストロークで理想化した24/7運転では、年間5,256,000サイクル、5,256 kmの移動になります。結果の横に稼働率の仮定を書いてください。
| デューティ入力 | 記録する値 | 耐久性を変える理由 |
|---|---|---|
| サイクル定義 | 伸長、ドウェル、後退、ドウェル、サイクル/時 | 暦時間と実動作を分ける |
| ストロークと移動距離 | 1ストロークのmmと1シフトのkm | サイクルを滑り距離へ変換する |
| 移動荷重 | 質量、重心オフセット、姿勢 | キャリッジ力とモーメントを定義する |
| 動作 | 平均速度、ピーク速度、加速度、停止方法 | ガイドとクッション要求を決める |
| 空気経路 | 動的圧力、バルブ、チューブ内径、排気絞り | 動作中にシリンダが空気不足かを示す |
| 環境 | 周囲および本体温度、粒子、水、油、薬品 | 試験をシール、ストリップ、潤滑曝露へつなげる |
| 保全 | 許可される清掃、潤滑、調整、部品交換 | 隠れた試験リセットを防ぐ |
サプライヤー試験は、ペイロードを報告してもオフセットと停止条件を省くと不完全です。欠けた入力を定義するには、ロッドレス荷重経路とモーメント確認を使います。
ロッドレスシリンダ耐久性で最も重要なカタログ限界はどれですか？
カタログ限界は、記載条件と一緒にだけ意味を持ちます。ParkerはOSP-Pの荷重とモーメント値を0.5 m/s以下の速度に基づけ、クッション進入速度は通常、平均ピストン速度より約50%高いと述べています（Parker OSP-Pカタログ、2025）。
完全な荷重経路から始めます。推力はキャリッジを動かしますが、ガイドシステムはペイロード重量とオフセットによるMx、My、Mzモーメントを受け持ちます。したがって推力計算が合格しても、ガイドが過負荷になることがあります。これは、元のシリンダ選定後にツーリングが変わったときによく起きます。
次に停止エネルギーを確認します。運動エネルギーは速度の2乗で増えます: E = 0.5 × m × v²。駆動力はクッションストローク中も押し続けることがあるため、工学確認には移動質量、実際の進入速度、駆動力、クッションストローク、サイクル率、カタログ吸収限界が必要です。静かな初回サイクルはほとんど証明になりません。
| カタログ項目 | 認定で問うこと | 残す証拠 |
|---|---|---|
| 許容荷重とMx/My/Mz | 速度、取付、オフセットは表の前提と一致するか | 計算書と設置図 |
| クッション容量 | 平均速度ではなく、クッション進入時の質量と速度は何か | 動作波形、計算結果、調整記録 |
| 圧力範囲 | 動作中のシリンダ位置で圧力を測っているか | 両ポートの動的圧力波形 |
| 温度範囲 | 本体温度は正確なシールとセンサ定格内か | 代表シフトの温度ログ |
| 潤滑 | シリーズは無給油、永久グリース、定期給油のどれか | マニュアル版と保全ルール |
| ストローク支持 | 長いプロファイルに中間支持またはガイド付きキャリッジが必要か | たわみと芯出し記録 |
より深い機械的説明は、空圧シリンダクッションの仕組みで扱っています。本記事では、その計算を認定入力として使い、サイズ選定方法の全文は繰り返しません。
ロッドレス構造は故障証拠をどう変えますか？
構造が、最初に何が故障しやすいか、何を点検すべきかを決めます。SMCのMY1ファミリーは10から100 mmボアで5つの標準ガイド種類を提供し、Festoは異なるガイド設計でDGCガイド遊び例0、0.05、0.2 mmを示しています（SMC MY1 web catalog、2026、Festo DGC、2026）。
機械結合式シリンダはスロットとシールバンドシステムを通じて力を伝えるため、試験ではキャリッジ位置別漏れ、ストリップ状態、ワイパ汚染、ガイド遊び、芯出しを追跡すべきです。磁気結合式は閉じた圧力チューブを持つため、デカップリング余裕と外部ガイド挙動がより重要になります。ガイド付きユニットは、どちらの基本構造にもベアリング摩耗とモーメント容量を加えます。
| ロッドレス構造 | 支配的な証拠 | よくある認定ミス |
|---|---|---|
| 機械結合式またはスロット式 | バンド漏れ、スロット清浄度、キャリッジ芯出し、ガイドモーメント | 悪い芯出しを新しいシールバンドで直せると考える |
| 磁気結合式 | 結合余裕、チューブ状態、外部ガイド、荷重オフセット | 加速中のデカップリングを確認せず推力だけ試験する |
| ガイド付きロッドレススライド | ベアリング遊び、レール芯出し、Mx/My/Mz、ストッパ衝撃 | シリンダ本体も無制限のガイドだと仮定する |
| ケーブルまたはベルト伝達 | 張力、プーリ状態、繰返し精度、環境保護 | スロット式シリンダの故障ロジックを別機構に適用する |
同じパイロット計画で4つの構造すべてを認定することはできません。一部の汎用測定が重なっても、点検点と故障基準は機構に従う必要があります。スロット式ではロッドレスシリンダシールバンド故障モードのガイドを使い、熱曝露では高温空圧シリンダ選定の本体温度測定アプローチを使います。
24/7主張に対してサプライヤーはどの証拠を出すべきですか？
大きな寿命数値は、その試験を監査できる場合だけ有用です。ParkerはOSP-Pで最大8,000 kmを公開し、ISO 19973-1:2015は部品寿命がばらつくため統計評価を求め、修理なしの初回故障に方法を適用します（Parker OSP-P series、2026、ISO 19973-1、2015）。
ファミリーブローシャではなく、正確な製品コードを求めます。ショックアブソーバ、特殊シール、保護カバー付きのガイド付き40 mmユニットから得た証拠は、エアクッション付きのガイドなし25 mmユニットを覆いません。報告書は、荷重経路、摩擦、シールパッケージ、停止方法を変えるすべてのオプションを識別すべきです。
最も強いサプライヤー証拠パッケージは、比較を退屈にします。各主張を試験サンプル、設定図、運転ログ、故障定義、生データまで追跡できます。サプライヤーが平均値または「合格」ラベルだけを出す場合、買い手は証拠負債を引き受け、それは通常、試運転で表面化します。
| 証拠項目 | 最低限有用な開示 | 危険信号 |
|---|---|---|
| サンプル | 数量、型式コード、生産ロット、前処理 | 名称のない試作品1個 |
| 試験プロファイル | ストローク、cycles/min、ドウェル、荷重、オフセット、圧力、温度 | 数値のない「連続サイクル」 |
| 空気と環境 | 粒子/水/油目標、測定点、薬品、清掃 | 清潔な実験室空気を過酷環境結果として提示 |
| 停止とガイド | クッションまたはショック型式、設定、外部ガイド、取付平面度 | 停止方法が報告から抜けている |
| 保全 | 清掃、調整、潤滑、中断、交換部品 | 未報告修理後も試験時計を続ける |
| 故障ルール | 漏れ、遊び、速度ドリフト、損傷、結合喪失、センサミス | 破壊後にだけ故障を定義する |
| 結果 | 平均だけでなく個別故障と打切り | 最良ユニットをシリーズ寿命として報告 |
| 追跡性 | 報告版、日付、計器、校正、承認者 | 生記録のないマーケティングスライド |
ISO 19973-1は一般的な統計と報告の枠組みであり、ロッドレスシリンダの既製認証ではありません。ISO 19973-3はピストンロッド付きシリンダに特化した範囲です。サプライヤーは一般枠組みを適用できる場合がありますが、範囲外のロッドレスユニットを試験したと主張するのではなく、適用方法を説明すべきです。
代表パイロットまたは加速試験はどう実行すべきですか？
停止システムは試験境界の内側に含めます。SMCは選定されたMY1オプションで、ショックアブソーバ容量2.9から58.8 J、最大動作頻度25から80 cycles/minを示し、ショックアブソーバ寿命はシリンダ寿命と異なると警告しています（SMC MY1 with protective cover、2025）。
生産機構から始めます。意図したシリンダ型式、ガイド、取付、ペイロード、オフセット、バルブ、チューブ、流量制御、センサ、停止ハードウェア、空気処理を使います。熱的安定に達するまで運転し、最速の生産シーケンス、通常ドウェル、起動、停止、想定環境曝露を含めます。
ISO/TR 16194:2017は加速寿命方法の開発方法を説明しますが、特定のロッドレスシリンダ手順を提供しません。公開範囲はISO 19973シリーズと同じ部品群を含み、ピストンロッド付きシリンダを含みます。これは有用な警告です。加速には防御できる応力寿命関係が必要で、生産では起きない故障モードを作ってはいけません（ISO/TR 16194、2017）。
段階的な計画を使います。
- 最初のサイクル前に受入限度を固定する。
- ゼロ時間の漏れ、ストローク時間、動的圧力、本体温度、音、キャリッジ遊び、センサ繰返しを記録する。
- 書面で許可した保全以外は行わず、代表プロファイルを運転する。
- 予定チェックポイントで、同じシーケンスによりベースライン測定を繰り返す。熱安定を待ち、各データ点を比較可能にするため実荷重位置を記録する。
- ストリップ、ガイド、ストッパ、締結具、汚染を撮影する。
- すべての中断、調整、部品交換、打切りサンプルを、時間と理由を含めて記録する。
- 最終状態をゼロ時間ベースラインと故障ルールで比較する。
経験上、警告は早く表れます。ストローク時間がずれる、クッション調整が限界に達する、本体温度が上がる、特定荷重位置で遊びが増える、といった兆候です。試験記録が「運転中」と「故障」だけなら、その警告は消えます。
試運転ベースラインとGo/No-Goルール
試運転では、パイロット証拠を測定可能な生産限度へ変換します。Festoは、あるガイド付きDGC構成で取付支持面の平面度を0.03 mm以内とし、最大値はペイロード位置と取付姿勢で変わると述べています（Festo DGC、2026）。
最初の熱的に安定したシフトを取得します。これは、別アクチュエータからコピーした汎用間隔ではなく、保全の比較点になります。ベースラインは資産記録に属し、正確なシリンダ、ガイド、ストッパ、バルブ、センサ、ソフトウェア版を識別すべきです。
| 試運転項目 | ベースライン記録 | Go/no-goルール |
|---|---|---|
| 動的圧力 | 最速動作中の各ポート最低圧 | 推力余裕またはタイミングが承認窓を外れたらNo-go |
| ストローク時間 | 各方向の平均と範囲 | 不安定またはドリフトする動作はNo-go |
| クッション挙動 | 進入速度、調整位置、跳ね返り、衝撃音 | 底付き、跳ね、調整余裕切れはNo-go |
| 温度 | 周囲、シリンダ本体、ガイド、バルブ、センサ | 正確な部品定格またはパイロット限度外はNo-go |
| 漏れ | 場所と測定方法 | 書面の受入限度を超えればNo-go |
| ガイダンス | 遊び、芯出し、締結マーク、荷重位置 | 固着、進行する遊び、取付ずれはNo-go |
| 空気品質 | 粒子、水、油の目標と測定点 | 試験空気と生産空気が比較できなければNo-go |
| 安全 | 隔離点、蓄積エネルギー解放、ガード付き動作 | エネルギー制御手順が確認されるまでNo-go |
OSHAは、サービスと保全のロックアウト/タグアウト規則が扱う危険源に空圧エネルギーを含めています。キャリッジ経路へ入る点検では、蓄積エネルギーの解放を含む現場のエネルギー制御手順に従う必要があります（OSHA Control of Hazardous Energy、2026）。
設置後の引き継ぎにはロッドレスシリンダ保全チェックリストを使います。汚染限度については、ISO 8573-1圧縮空気品質クラスを使って目標と測定点を文書化し、「清浄空気」とだけ書いて関係者全員が同じ意味だと仮定しないでください。
24/7運転向けロッドレスシリンダ耐久性に関するFAQ
ISO 8573-1は、圧縮空気清浄度を粒子、水、油という3つの主要汚染グループで分類します。Parker、SMC、Festoはそこにシリーズ固有の圧力、温度、潤滑、荷重、速度、クッション限度を加えるため、単一の24/7間隔で用途記録を置き換えることはできません（ISO 8573-1、2010）。
何サイクルでロッドレスシリンダが耐久的だと証明できますか？
普遍的なサイクル数で耐久性は証明できません。ParkerのOSP-Pページは最大8,000 kmを掲げますが、ISO 19973-1は寿命がばらつき、統計的解釈が必要だとしています。サイクルを移動距離へ換算し、個別故障と打切りデータを残し、荷重、速度、環境、保全、故障基準が用途と一致することを確認します。
加速試験で24/7の寿命を予測できますか？
加速応力が通常運転と妥当な関係を持ち、別の故障モードを作らない場合にだけ予測を支えます。ISO/TR 16194:2017は開発と報告のガイダンスであり、普遍的なロッドレスシリンダ試験ではありません。加速モデル、サンプル、中断、故障定義の開示を求めてください。
カタログ温度範囲だけで連続運転は判断できますか？
いいえ。Parkerは標準OSP-P範囲を-10から80°C、SMCはMY1Mを5から60°Cと示しています。これらは運転包絡であり寿命保証ではありません。熱安定後の本体温度を測り、シール、潤滑剤、センサ、ケーブル、近くのバルブを正確な型式とオプションコードで確認してください。
試験ではどの圧縮空気品質を使うべきですか？
アクチュエータ供給を代表する位置で、生産目標を使います。ISO 8573-1は粒子、水、油を中心に清浄度を整理し、ガス状と微生物汚染物も識別します。認定試験で使ったクラス、測定位置、ドライヤとフィルタ状態、潤滑方針、薬品または洗浄曝露を記録してください。
試運転時に何がノーゴー判断を起こすべきですか？
動的圧力、ストローク時間、クッション挙動、温度、漏れ、キャリッジ遊び、芯出し、安全隔離が事前に書いた限度外なら、リリースを拒否または停止します。Festoの0.03 mm取付面平面度注記は、取付がベースラインに含まれる理由を示します。1回動くシリンダは自動的に生産認定済みではありません。
結論: マーケティングラベルではなく用途を認定する
ロッドレスシリンダ耐久性は、証拠を条件に合わせることから得られます。Parkerは標準OSP-Pデータで8 bar、-10から80°Cを示し、SMCはMY1Mで0.15から0.8 MPa、5から60°Cを示し、FestoはDGC速度を最大3 m/sまで示しています（Parker、2025、SMC、2025、Festo、2026）。
これらの数値はどれも、単独では24/7の問いに答えません。デューティプロファイルを固定し、構造を特定し、サプライヤー証拠を監査し、代表パイロットを実施し、明確なノーゴー限度を持つ生産ベースラインを承認してください。これらの記録が揃っていれば、耐久性判断は防御できます。揃っていなければ、より大きなサイクル主張は不足している工学作業を隠すだけです。
以下に残した数値主張は、公式出典へのリンクまたは透明な算術で示しています。24/7ロッドレスシリンダ耐久性を認定するときは、根拠のない割合や顧客費用ストーリーを避けてください。
出典と取得メモ
以下のWeb出典はすべて2026-07-10に取得しました。製品数値はシリーズ固有の例であり、普遍的なロッドレスシリンダ限界ではありません。
- Parker: OSPP Rodless Cylinders、最大8,000 kmシリーズ主張、用途責任文、ボアとオプション文脈。
- Parker: OSP-P Pneumatic Rodless Cylinders and Linear Guides、8 bar、-10から80°C標準範囲、荷重とモーメント前提、クッション進入速度、潤滑、ストロークデータ。
- SMC: Mechanically Jointed Rodless Cylinder MY1、圧力、温度、速度、ガイド、ボア、ショックアブソーバ条件。
- SMC: MY1 Web Catalog、5つのガイド種類と10から100 mmファミリーボア範囲。
- Festo: Linear Drives DGC、ストローク、速度、圧力、温度、ガイド、取付平面度、クッションデータ。
- ISO 19973-1:2015、一般空圧部品信頼性手順、統計評価、報告。
- ISO 19973-3:2015、ロッドレスシリンダの直接認証ルートではない理由を説明するためのピストンロッド付きシリンダ範囲。
- ISO/TR 16194:2017、加速寿命方法の開発と報告境界。
- ISO 8573-1:2010、粒子、水、油の圧縮空気清浄度クラス。
- OSHA: Control of Hazardous Energy、空圧蓄積エネルギーとサービス文脈。
