고지대에서 공압 실린더의 신뢰성을 확보하려면 어떻게 올바르게 디레이팅해야 할까요?

공압 실린더가 해발고도보다 높은 곳에 설치되었다는 이유만으로 모든 경우에 적용되는 힘 디레이팅 계수가 필요한 것은 아닙니다. 피스톤 양쪽에 동일한 유효 게이지 차압이 유지되면 이론적인 힘도 그대로입니다. 고지대는 주로 컴프레서 흡입 조건, 절대 압력비, 가용 질량 유량, 냉각, 시스템 재충전 시간에 영향을 줍니다.

공압 실린더 고도 디레이팅은 카탈로그 힘에 고도 백분율을 곱하는 것이 아니라, 실제 현장 조건에 맞춰 검증된 힘, 유량, 사이클 시간 또는 온도 여유를 보정하는 작업입니다.

따라서 측정 압력이나 힘 여유가 부족할 때 내경을 키우면 도움이 될 수 있지만, 용량이 부족한 컴프레서, 유량을 제한하는 밸브, 결빙된 배기, 잘못된 압력 기준을 해결하지는 못합니다.

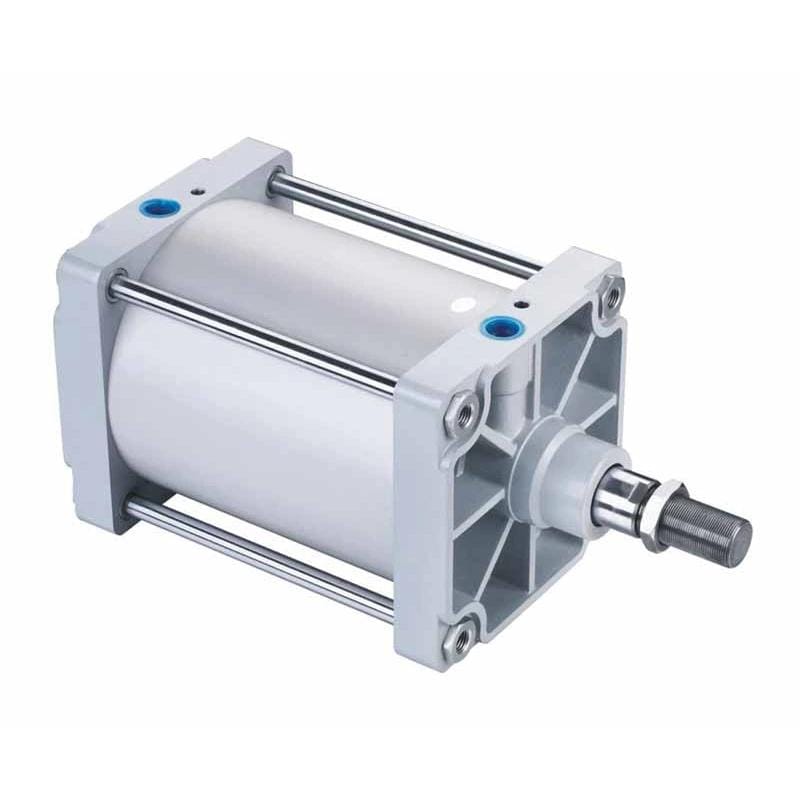

고지대 선정 검토에 사용되는 ISO 15552 공압 실린더

핵심 요점

SMC는 고도가 아니라 사용 압력과 피스톤 면적으로 실린더 이론 힘을 계산합니다.

NASA 모델에서 주변 압력은 해수면의 14.7 psia에 비해 6,000 ft에서 약 11.8 psia입니다.

현장 흡입 조건에 맞춰 컴프레서 용량을 디레이팅한 다음 실린더 양쪽 포트의 동압을 확인하십시오.

측정한 힘 여유가 부족할 때만 내경을 키우십시오.

동영상: AutomationDirect의 공압 실린더란 무엇인가?

고도는 공압 실린더 힘을 직접 감소시킬까요?

기본적인 실린더 힘 계산에 보편적인 고도 배수를 적용해서는 안 됩니다. SMC는 이론 출력을 사용 압력과 피스톤 면적의 곱으로 정의하며, 정적 작업에는 0.7 이하, 동적 작업에는 0.5 이하의 부하율을 권장합니다(SMC 에어 실린더 모델 선정). 어느 관계식에도 고도는 포함되지 않습니다.

그 이유는 차압에 있습니다. 현장 게이지는 주변 대기를 기준으로 압력을 읽습니다. 실린더 헤드측을 게이지압 6 bar로 유지하고 로드측을 같은 현지 대기로 자유롭게 배기하면, 기계가 해안 가까이에 있든 산악 공장에 있든 이상적인 구동 차압은 약 6 bar로 유지됩니다.

게이지압은 현지 대기를 기준으로 측정한 압력입니다. 따라서 레귤레이터에 표시되는 게이지압 6 bar는 기계 주변 공기보다 약 6 bar 높은 유효 차압을 이미 나타냅니다. 예를 들어 공급 챔버 내부의 절대압은 고도에 따라 달라지지만, 레귤레이터가 설정값을 유지할 수 있으면 게이지 차압은 변하지 않습니다.

부하를 받으며 신장하는 복동 단로드 실린더에는 다음 순힘 관계식을 사용합니다.

F_{\mathrm{net}} = P_1 A_1 - P_2 A_2 - F_{\mathrm{friction}}

여기서 $P_1$ 은 실린더 포트에서 측정한 구동측 게이지압, $A_1$ 은 전체 피스톤 면적, $P_2$ 는 배기측 배압, $A_2$ 는 반대 방향 유효 면적이며, $F_{\mathrm{friction}}$ 은 씰과 가이드의 저항입니다. 동적 가속과 프로젝트 안전계수에는 별도의 여유를 둬야 합니다.

특히 설치된 공기 시스템이 액추에이터 이동 중 필요한 차압을 유지할 수 있는지 확인해야 합니다. 레귤레이터의 정압만으로는 이를 판단할 수 없습니다.

힘 평형에 관한 자세한 내용은 차압이 공압 힘을 만드는 원리를 참조하십시오.

고도가 높아지면 공압 시스템의 무엇이 달라질까요?

NASA 표준 대기 방정식에 따르면 주변 압력은 해수면에서 약 14.7 psia, 5,000 ft에서 약 12.2 psia, 6,000 ft에서 약 11.8 psia입니다(NASA 지구 대기 모델). 낮아진 흡입 압력은 올바르게 조절된 실린더의 정적 힘보다 먼저 컴프레서와 기체 계산에 영향을 줍니다.

이와 함께 여러 시스템 변수가 동시에 바뀝니다.

변수	고도로 인해 달라지는 사항	엔지니어가 확인할 사항
컴프레서 흡입	절대압과 공기 밀도 감소	제조사 용량, 압력, 동력, 냉각 보정
압축비	동일한 토출 게이지압에서 흡입 절대압이 낮아지면 압축비 상승	최대 허용 압축비와 토출 온도
공급 질량 유량	동일한 흡입 체적에 포함되는 건조 공기 질량 감소	필요 SCFM과 현장 조건의 컴프레서 ACFM 비교
리시버 저장량	동일한 용기와 게이지압 범위가 다른 표준 공기량을 나타낼 수 있음	실제 가동 및 정지 압력 범위에서 사용할 수 있는 저장량
밸브 및 튜브 유량	상류와 하류의 절대 압력비 변화	동적 포트 압력, 충전 시간, 배기 배압
실린더 힘	유효 포트 압력, 배압, 마찰 또는 하중이 바뀔 때만 변화	작동 스트로크 중 양쪽 포트 압력

CAGI는 대기압이 흡입 밀도를 바꾸므로 고도가 컴프레서 토출량에 영향을 준다고 설명합니다. 또한 표준화된 질량 유량 기준인 SCFM과 현지 조건의 흡입 체적인 ACFM을 구분합니다(CAGI 압축공기 시스템 설계). 즉, 컴프레서가 게이지압에 도달해도 표준 상태로 환산한 공기 질량은 부족할 수 있습니다. 저희 경험상 공급 용량과 실린더 힘을 분리해 검토하면 더 큰 액추에이터를 주문하기 전에 고도로 보이는 여러 문제를 해결할 수 있습니다.

어떤 계산에 절대압이 필요할까요?

NASA 모델에서 6,000 ft의 주변 압력은 약 11.8 psia입니다. 따라서 게이지압 6 bar, 즉 약 게이지압 87 psi로 조절한 라인은 표준 해수면 압력의 절대압 101.7 psia가 아니라 약 98.8 psia가 됩니다. 게이지 차압은 유지되지만 컴프레서 절대 압력비는 높아질 수 있습니다.

기체 관계식을 사용하기 전에 압력 기준을 변환하십시오.

절대압은 완전 진공을 기준으로 측정한 압력입니다. 반면 게이지압은 계측기 주변 대기를 영점으로 사용합니다. 두 기준을 섞으면 개별 압력 숫자가 그럴듯해 보여도 컴프레서 압력비와 기체량 계산이 틀립니다.

P_{\mathrm{abs}} = P_{\mathrm{g}} + P_{\mathrm{atm,local}}

$P_{\mathrm{abs}}$ 는 절대압, $P_{\mathrm{g}}$ 는 현지 게이지압, $P_{\mathrm{atm,local}}$ 은 측정하거나 보수적으로 지정한 현지 대기압입니다. 모든 현장에 고정값 14.7 psi를 더하지 마십시오.

컴프레서 압력비는 다음과 같습니다.

r_p = \frac{P_{\mathrm{discharge,abs}}}{P_{\mathrm{suction,abs}}}

토출 게이지압이 6 bar일 때 이상적인 압력비는 주변 압력 14.696 psia에서 약 6.92이고 11.8 psia에서 약 8.38입니다. Atlas Copco도 같은 설계 주의사항을 제시합니다. 흡입 압력이 낮아질 때 사용 압력을 일정하게 유지하면 압력비가 높아지고 용량, 동력, 냉각 요구량, 최대 사용 압력이 달라집니다(Atlas Copco 고지대 컴프레서 선정).

구체적으로 다음 계산에는 절대압을 사용합니다.

컴프레서와 부스터의 압력비
SCFM에서 ACFM으로의 변환
리시버 공기 질량 및 회복 계산
초크 유동 또는 임계 압력비 확인
밀도와 온도의 관계
현지 대기가 최대 가용 차압을 제공하는 진공 시스템

반대쪽 챔버가 같은 대기로 배기되는 경우 1차 실린더 힘 계산에는 현지 게이지압을 사용하십시오. 배기가 제한되면 양쪽 포트를 측정하고 순힘 방정식을 사용해야 합니다. 관련 공압 시스템 절대압 가이드에서 압력 기준 변환을 더 자세히 설명합니다.

고지대 설비는 어떻게 디레이팅해야 할까요?

CAGI 설계 핸드북은 5,000 ft, 100°F, 상대습도 50%에서 컴프레서 요구량이 1,000 SCFM인 사례를 다루며, 표준화된 수요를 실제 흡입 조건에서 필요한 ACFM으로 변환합니다(CAGI). 이것이 올바른 순서입니다. 현장 조건에 맞춰 공급부를 보정한 다음 액추에이터를 검증해야 합니다.

1. 신뢰할 수 있는 최악의 현장 조건을 정의합니다

고도, 최저 대기압, 컴프레서 최대 흡입 온도, 습도 범위, 냉각 매체 온도, 인클로저 환기를 기록하십시오. 표준 대기 데이터는 예비 검토에 유용하지만, NASA는 실제 대기 특성이 위치, 계절, 날씨에 따라 달라진다고 설명합니다. 가능한 경우 프로젝트 현장 데이터를 사용하십시오.

2. 하나의 기준 조건으로 수요를 표시합니다

모든 수요를 SCFM, Nm³/h 또는 정의된 다른 표준 조건으로 나열하십시오. 이를 현장에서 컴프레서가 흡입해야 하는 ACFM으로 변환하고, 해당 표준 단위의 압력, 온도, 습도 기준을 명시하십시오.

3. 공급업체에서 컴프레서 보정값을 받습니다

공장 전체에 하나의 백분율을 적용하지 마십시오. 컴프레서 유형, 냉각, 구동 모터, 제어, 최대 압력, 운전 조건이 모두 중요합니다. 최악의 흡입 조건에서 보정 용량, 허용 압력, 동력, 토출 온도, 냉각 요구량, 모터 디레이팅을 요청하십시오.

예를 들어 해수면 정격이 동일한 두 컴프레서도 에어 엔드, 냉각 시스템, 모터, 제어 방식이 달라 고도 한계가 다를 수 있습니다. 따라서 일반적인 백분율로는 안전 용량을 확정할 수 없습니다. 최대 압력을 낮춰야 하는지, 동력이나 냉각이 제한 요소가 되는지, 보정값이 전체 온도 범위를 포함하는지 확인하십시오. 실린더 체적을 키우기 전에 컴프레서 부족부터 해결해야 합니다.

4. 실린더에서 측정한 압력으로 힘을 계산합니다

컴프레서 명판이나 무부하 레귤레이터 표시값이 아니라 최저 동압으로 피스톤 힘을 산정하십시오. 로드 면적, 배기 배압, 씰 마찰, 가속, 장착 형상, 문서화된 부하율을 포함해야 합니다. 단순한 전체 내경 신장 추정에는 다음 식을 사용합니다.

D_{\mathrm{required}} = \sqrt{\frac{4 F_{\mathrm{required}}}{\pi P_{\mathrm{effective}}}}

$D_{\mathrm{required}}$ 는 예비 내경, $F_{\mathrm{required}}$ 는 하중 및 안전 여유를 반영한 필요 힘, $P_{\mathrm{effective}}$ 는 사용할 수 있는 최저 차압입니다. 이 간이식은 수축측 로드 면적, 배압, 횡하중 또는 가이드 마찰을 포함하지 않습니다.

5. 전체 사이클을 검증합니다

가속 중과 스트로크에서 하중이 가장 큰 구간에 실린더 양쪽 포트를 측정하십시오. 스트로크 시간, 리시버 압력 변동, 컴프레서 상태, 배기 배압, 회복 상태를 기록합니다. 첫 번째 사이클은 통과하지만 스무 번째 사이클이 느려진다면 어떨까요? 이는 고도 힘 계수가 아니라 공급 및 저장 용량 문제를 시사합니다.

계산 예: 6,000 ft에서 내경 50 mm 실린더

NASA 대기 모델에서 6,000 ft의 주변 압력은 약 11.8 psia입니다. 내경 50 mm의 피스톤 면적은 약 1,963 mm²이므로, 게이지압 6 bar에서 배압과 마찰을 제외한 이론 신장 힘은 약 1,178 N입니다. 이는 해수면에서도 동일하게 사용하는 압력-면적 계산 결과입니다(NASA; SMC).

두 시운전 결과를 비교해 보겠습니다.

점검 항목	해수면 설계 가정	6,000 ft 결과	판단
주변 압력	14.696 psia	11.8 psia	컴프레서 절대 압력비 재계산
정지 시 조절 압력	게이지압 6.0 bar	게이지압 6.0 bar	실린더 정적 힘은 변하지 않음
동작 중 헤드측 포트 압력	게이지압 6.0 bar 가정	게이지압 5.2 bar 측정	5.2 bar를 기준으로 힘 재계산
로드측 배압	미반영	게이지압 0.4 bar 측정	반대 방향 압력-면적 힘 차감
게이지압 6 bar에서 컴프레서 압력비	약 6.92	약 8.38	공급업체의 고도 정격 확인

가용 실린더 힘을 줄이는 것은 6,000 ft라는 고도 자체가 아니라 측정된 구동 압력 5.2 bar입니다. 내경을 키우기 전에 컴프레서 용량, 리시버 회복, 밸브 유량, 튜브 내경, 필터, 소음기, 미터아웃 설정을 점검하십시오. 필요한 사이클에서 시스템이 5.2 bar만 유지할 수 있다면 검증된 이 최저값을 기준으로 실린더를 선정해야 합니다.

따라서 현지 절대 흡입 조건으로 컴프레서를 보정하고, 측정한 포트 차압으로 실린더를 확인하십시오. 하나의 통합 계수를 사용하면 어떤 부품에 여유가 부족한지 가려집니다.

도구실린더 선정실린더 힘 계산기마찰과 안전계수를 반영한 미는 힘과 당기는 힘을 확인하려면 컴프레서 명판 압력이 아니라 실린더 포트에서 측정한 동압을 입력하십시오.힘 = 압력 × 유효 면적보어 직경로드 직경작동 압력마찰 여유계산기 열기

공급부는 절대 흡입 및 토출 압력과 함께 압축비 계산기를 사용하십시오. 압력 변환기를 사용하면 설계 검토 전에 bar, psi, MPa, kPa 값을 통일할 수 있습니다.

각 고장 모드에는 어떤 설계 변경이 적합할까요?

SMC는 동적 실린더 운전에 0.5 이하의 부하율을 권장하여 저항과 가속에 더 많은 힘을 남겨 둡니다(SMC 에어 실린더 모델 선정). 그러나 고지대에서 이 여유를 잃는 기계에는 원인별 시정 조치가 필요합니다. 내경 증가는 여러 선택지 중 하나일 뿐이며 공기 소비량을 늘려 공급 문제를 악화시킬 수 있습니다.

관찰 결과	확인할 가능 원인	적절한 대응
정적 힘은 정상이나 반복 사이클이 느림	컴프레서 용량 또는 리시버 회복	현장 ACFM에 맞춰 컴프레서를 보정하고, 수요 분석 후에만 저장 용량 추가
헤더 압력은 정상이나 동작 중 실린더 압력이 낮음	밸브, 튜브, 피팅, 필터 또는 레귤레이터의 제한	유효 유량 용량을 높이고 제한적인 배관 구간 단축
구동 압력은 충분하나 반대쪽 압력이 높음	배기 소음기 또는 미터아웃 제한	배기 경로를 청소하거나 크기를 키우고 속도 제어 재조정
필요 차압이 있는데도 힘 여유가 부족함	내경 또는 부하계수 부족	더 큰 내경을 선정하거나 기계적 하중 감소
힘은 충분하나 끝단 충격이 과도함	속도 또는 쿠션 에너지 문제	속도를 낮추고 쿠션을 조정하거나 외부 쇼크 업소버 추가
냉간 시동 시 걸림 또는 결빙	씰 온도 한계, 수분 또는 동결	실린더 사양, 건조, 드레인, 저온 재질 확인
하루 동안 힘이 불안정함	압력 제어, 컴프레서 시퀀싱 또는 변동 수요	동압을 기록하고 제어 전략 교정

저희 경험상 가장 빠른 진단 방법은 실린더 양쪽 포트에 임시 압력 센서를 설치하는 것입니다. 상류 게이지 하나는 정상으로 보여도 동작 중 밸브와 배기 경로에서 유효 차압이 사라질 수 있습니다. 리시버가 다음 명령 전까지 회복하지 못할 수도 있습니다. 양쪽 포트, 리시버 압력, 사이클 시간을 함께 기록하십시오. 더 큰 실린더는 한 번의 시험에서 제한을 숨길 수 있지만 생산 중에는 더 많은 공기를 소비합니다.

레귤레이터 설정을 높이기 전에 에어 실린더의 사용 압력을 참조하십시오. 높은 압력도 실린더, 밸브, 튜브, 피팅, 리시버, 안전장치의 정격 범위 안에 있어야 합니다.

고지대 시운전 전에 무엇을 확인해야 할까요?

현재 SMC CM2 사양에는 최대 사용 압력 1.0 MPa, 오토 스위치가 없을 때 주위 및 유체 온도 범위 −10°C~70°C, 결빙 방지 조건이 명시되어 있습니다(SMC CM2 카탈로그). 이는 모델별 한계이며 보편적인 값이 아니므로 선정한 모든 부품의 데이터시트를 확인하십시오.

다음 시운전 기록도 사용하십시오.

현장 고도 및 기록된 최저 대기압
컴프레서 흡입 온도, 습도, 환기, 냉각 조건
공급업체가 확인한 고도 용량, 최대 압력, 동력, 열 한계
명시된 SCFM, Nm³/h 또는 ACFM 기준 조건
수요가 가장 큰 사이클 중 최저 리시버 압력
실린더 포트의 구동측 및 배기측 압력 추이
실린더 내경, 로드 직경, 스트로크, 방향, 하중, 속도, 부하율
밸브 유량 정격, 튜브 내경, 라인 길이, 피팅, 소음기 상태
저온용 씰, 그리스, 스위치, 케이블, 응축수, 드라이어, 동결 방지
최악 조건에서 기계가 힘, 사이클 시간, 정지, 재시작 요건을 충족한다는 증거

추운 날씨는 별도로 검토해야 합니다. 낮은 온도 때문에 임의의 추가 힘 백분율을 적용할 수는 없지만, 씰 마찰, 윤활제 거동, 응축수, 결빙 위험, 센서 한계, 재질 반응은 달라질 수 있습니다. 모든 고지대 설비가 춥다고 가정하지 말고 부품의 규정 온도 범위와 현장 동결 관리 계획을 사용하십시오.

저희 경험상 포트 압력 추이를 함께 기록하는 정해진 시간의 냉간 시동 사이클이 유용합니다. 다만 모든 부품의 온도 및 비결빙 한계 안에서 시험해야 합니다.

항공 분야에도 같은 주의가 적용됩니다. 산악 지역 공장에서 검증된 실린더가 항공기용으로 자동 승인되는 것은 아닙니다. 인증, 환경, 재질, 화재 거동, 이중화는 일반 산업용 선정 범위를 벗어납니다.

고지대 공압 실린더 FAQ

CAGI의 5,000 ft 컴프레서 예에는 압력, 흡입 온도 100°F, 상대습도 50%가 포함되어 있어 고도만으로 하나의 안전한 디레이팅 백분율을 정할 수 없는 이유를 보여 줍니다(CAGI). 아래 답변은 실린더의 압력-면적 계산과 반복 가능한 성능을 유지하는 현장별 공기 공급 보정을 구분합니다.

공압 시스템은 어느 고도부터 디레이팅을 검토해야 하나요?

실린더 자체에는 보편적인 임계 고도가 없습니다. 현장 흡입 조건이 컴프레서 정격 조건과 크게 다르거나 힘, 유량, 냉각, 모터 또는 온도 여유가 작을 때마다 설비를 검토하십시오. 완전 부하 컴프레서에는 중간 정도의 고도도 영향을 줄 수 있지만, 충분한 여유로 선정된 시스템은 적절한 여유를 유지할 수 있습니다.

게이지압이 일정하면 고지대에서 실린더 힘이 감소하나요?

기본적인 대기 배기형 실린더 계산에서는 감소하지 않습니다. 구동측 게이지압, 배기측 배압, 유효 면적, 마찰이 같으면 이론 순힘도 같습니다. 다만 컴프레서, 밸브 또는 배관이 작동 스트로크 중 해당 차압을 유지하지 못하면 고도로 인해 간접적인 힘 손실이 생길 수 있습니다.

고지대 기계에는 더 큰 실린더 내경을 선택해야 하나요?

필요 하중, 측정된 최저 차압, 마찰, 동역학, 안전계수를 검토했을 때 현재 내경에 여유가 부족한 경우에만 더 큰 내경을 선택하십시오. 고도만을 이유로 내경을 키우지 마십시오. 더 큰 실린더는 사이클당 공기 소비량이 늘어나 이미 유량이 제한된 공급부의 회복을 더 늦출 수 있습니다.

고지대 프로젝트에서 컴프레서 공급업체에 어떤 데이터를 제공해야 하나요?

고도 또는 최저 대기압, 흡입 온도와 습도 범위, 필요한 표준 유량, 토출 압력, 운전 프로파일, 냉각 조건, 모터 전원, 허용 압력 변동을 제공하십시오. 명시된 현장 조건에 맞춘 보정 용량, 최대 사용 압력, 동력, 토출 온도, 냉각 요구량, 모터 또는 제어 한계를 요청하십시오.
