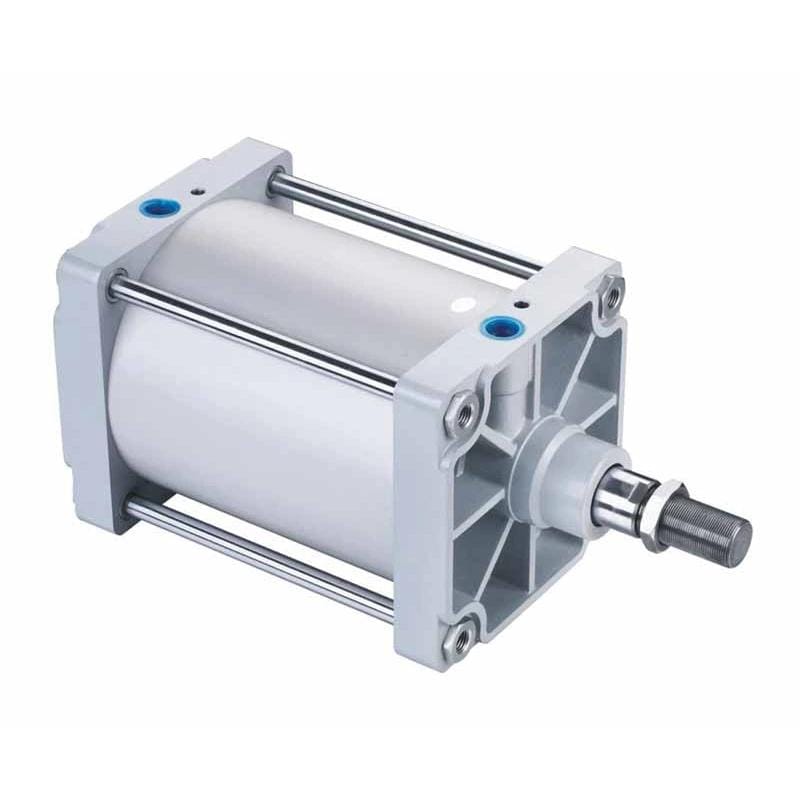

如何正確降額氣壓缸，確保高海拔環境下可靠運轉？
氣壓缸不會只因安裝位置高於海平面，就需要套用一個通用的推力降額係數。只要活塞兩側維持相同的有效表壓差，其理論推力就保持不變。高海拔主要改變空壓機入口條件、絕對壓力比、可用質量流量、冷卻，以及系統重新充氣所需的時間。
氣壓缸高海拔降額是依實際現場條件修正經驗證的推力、流量、循環時間或溫度裕量，而不是把型錄推力乘上一個海拔百分比。
因此，實測壓力或推力裕量不足時，加大缸徑或許有幫助，卻無法補救容量不足的空壓機、流量受限的閥、結冰的排氣端或錯誤的壓力基準。
重點摘要
- SMC 以工作壓力與活塞面積計算氣壓缸理論推力，而不是以海拔計算。
- NASA 模型顯示 6,000 ft 的大氣壓約為 11.8 psia，海平面則為 14.7 psia。
- 應先依現場入口條件校正空壓機容量，再驗證氣壓缸兩個氣口的動態壓力。
- 只有在實測推力裕量確實不足時才加大缸徑。
海拔會直接降低氣壓缸推力嗎？
基本氣壓缸推力計算不應加入通用的海拔乘數。SMC 將理論輸出定義為工作壓力乘以活塞面積，並建議靜態工作使用 0.7 以下的負載率、動態工作使用 0.5 以下的負載率（SMC 氣壓缸型號選擇）。這兩個關係式都不包含海拔。
原因在於壓差。當地的壓力表以周圍大氣壓為基準。如果氣壓缸無桿側維持 6 bar 表壓，而有桿側可自由排氣至同一個當地大氣，無論機台位於海岸或山區工廠，理想驅動壓差都仍接近 6 bar。
表壓是相對於當地大氣壓所測得的壓力。因此，調壓閥顯示 6 bar 表壓時，本身就代表高於機台周圍空氣約 6 bar 的有效壓差。例如，供氣腔內的絕對壓力會隨海拔改變，但只要調壓閥能維持設定值，表壓差就不會改變。
對帶負載伸出的雙動單桿氣壓缸，使用淨推力關係式：
其中， 是氣壓缸氣口實測的驅動側表壓， 是完整活塞面積， 是排氣側背壓， 是反向有效面積， 則包含密封與導向阻力。動態加速度與專案安全係數仍須另外預留。
尤其要確認已安裝的供氣系統能否在致動器運動時維持所需壓差。只看調壓閥的靜態壓力無法回答這個問題。
更完整的受力平衡說明，請參閱壓差如何產生氣壓推力。
海拔升高時，氣壓系統有哪些變化？
NASA 標準大氣方程式顯示，海平面的大氣壓接近 14.7 psia，5,000 ft 約為 12.2 psia，6,000 ft 約為 11.8 psia（NASA 地球大氣模型）。入口壓力降低會先影響空壓機與氣體計算，之後才可能影響正常調壓氣壓缸的靜態推力。
同樣地，多個系統變數會一起改變：
| 變數 | 海拔造成的變化 | 工程師應檢查 |
|---|---|---|
| 空壓機入口 | 絕對壓力與空氣密度降低 | 製造商提供的容量、壓力、功率與冷卻校正 |
| 壓縮比 | 在相同排氣表壓下，吸氣絕對壓力降低會提高壓縮比 | 最大允許壓縮比與排氣溫度 |
| 輸出質量流量 | 相同入口體積所含的乾空氣質量較少 | 所需 SCFM 與現場條件下空壓機 ACFM 的對照 |
| 儲氣桶儲能 | 相同容器與表壓範圍可能代表不同的標準化空氣量 | 實際起動與停機壓力範圍內的可用儲氣量 |
| 閥與管路流量 | 上下游絕對壓力比改變 | 動態氣口壓力、充氣時間與排氣背壓 |
| 氣壓缸推力 | 只有在有效氣口壓力、背壓、摩擦或負載改變時才改變 | 工作行程中兩個氣口的壓力 |
CAGI 指出，海拔會因大氣壓改變入口密度而影響空壓機排氣量。它也區分代表標準化質量流量的 SCFM，以及當地條件下入口體積的 ACFM（CAGI 壓縮空氣系統設計）。換句話說，空壓機可能達到表壓，卻無法供應足夠的標準化空氣質量。根據我們的經驗，在訂購更大的致動器之前先把供氣容量與氣壓缸推力分開分析，通常就能解決許多看似與海拔有關的問題。
哪些計算必須使用絕對壓力？
在 6,000 ft，NASA 模型給出的大氣壓約為 11.8 psia。一條調壓至 6 bar 表壓（約 87 psi 表壓）的管路，其絕對壓力約為 98.8 psia，而不是標準海平面壓力下的 101.7 psia。表壓差可以保持不變，空壓機的絕對壓力比卻會提高。
使用氣體關係式前，應先轉換壓力基準：
絕對壓力是以完全真空為基準測得的壓力；表壓則以儀器周圍的大氣壓為零點。混用兩者，即使各個壓力數值看起來合理，也會得到錯誤的空壓機壓縮比與氣體量。
是絕對壓力， 是當地表壓， 是實測或保守指定的當地大氣壓。不可在所有地點都固定加上 14.7 psi。
空壓機壓縮比為：
在 6 bar 表壓的排氣條件下，14.696 psia 大氣壓時的理想壓縮比約為 6.92，11.8 psia 大氣壓時則約為 8.38。Atlas Copco 也提出相同的設計警告：當入口壓力下降而應用壓力保持不變時，壓縮比會升高，容量、功率、冷卻需求與最高工作壓力也會改變（Atlas Copco 高海拔空壓機選型）。
具體而言，下列計算應使用絕對壓力：
- 空壓機與增壓器的壓縮比；
- SCFM 轉換為 ACFM；
- 儲氣桶空氣質量與恢復時間；
- 阻塞流或臨界壓力比檢查；
- 密度與溫度關係；
- 真空系統，因為當地大氣壓決定最大可用壓差。
當對向腔室排氣至同一大氣時，氣壓缸推力初估可使用當地表壓。若排氣受限，則應測量兩個氣口並使用淨推力方程式。相關的氣壓系統絕對壓力指南有更詳細的基準轉換說明。
高海拔安裝應如何進行降額？
CAGI 設計手冊以 5,000 ft、100°F、相對濕度 50% 下需要 1,000 SCFM 的空壓機為例，把標準化需求換算成實際入口所需的 ACFM（CAGI）。這就是正確做法：先依現場條件校正供氣，再驗證致動器。
1. 定義可信的最差現場條件
記錄海拔、最低大氣壓、空壓機入口最高溫度、濕度範圍、冷卻介質溫度及機箱通風。標準大氣資料適合初步設計，但 NASA 指出真實大氣特性會隨地點、季節與天氣變化。有專案現場資料時，應優先採用。
2. 以同一參考條件表示需求
把所有需求列為 SCFM、Nm³/h 或另一個有明確定義的標準條件單位。將其換算成空壓機在現場必須吸入的 ACFM，並寫明該標準單位所採用的壓力、溫度與濕度。
3. 向空壓機供應商取得校正資料
不要對整座工廠套用單一百分比。空壓機類型、冷卻、驅動馬達、控制、最高壓力與負載循環都會造成影響。請供應商針對最差入口條件提供校正後容量、允許壓力、功率、排氣溫度、冷卻需求及馬達降額資料。
例如，兩台海平面額定值相同的空壓機，可能因主機、冷卻系統、馬達與控制不同而有不同的海拔限值。因此，通用百分比無法證明容量安全。應確認是否必須降低最高壓力、功率或冷卻是否成為限制，以及校正是否涵蓋完整溫度範圍。加大氣壓缸容積之前，先解決空壓機容量不足。
4. 依氣壓缸端壓力計算推力
使用最低動態壓力估算活塞推力，不要使用空壓機銘牌或空載調壓閥讀值。納入活塞桿面積、排氣背壓、密封摩擦、加速度、安裝幾何及有文件記錄的負載率。簡化的全缸徑伸出估算式為：
是初估缸徑， 是加入負載及安全裕量後的所需推力， 是最低可用壓差。這個簡式未涵蓋縮回側活塞桿面積、背壓、側向負載或導向摩擦。
5. 驗證完整循環
最後，在加速期間及行程中負載最高的位置測量氣壓缸兩個氣口。記錄行程時間、儲氣桶壓力波動、空壓機狀態、排氣背壓與恢復情況。如果第一個循環通過，但第二十個循環變慢，這通常指向供氣與儲氣容量，而不是海拔推力係數。
計算範例：6,000 ft 的 50 mm 氣壓缸
NASA 大氣模型顯示 6,000 ft 的大氣壓約為 11.8 psia。50 mm 缸徑的活塞面積約為 1,963 mm²，因此 6 bar 表壓在扣除背壓與摩擦前可產生約 1,178 N 的理論伸出推力，與海平面採用的壓力乘面積結果相同（NASA；SMC）。
比較兩組試運轉結果：
| 檢查項目 | 海平面設計假設 | 6,000 ft 結果 | 決策 |
|---|---|---|---|
| 大氣壓 | 14.696 psia | 11.8 psia | 重新計算空壓機絕對壓力比 |
| 靜止時調壓壓力 | 6.0 bar 表壓 | 6.0 bar 表壓 | 靜態氣壓缸推力不變 |
| 運動時無桿側氣口壓力 | 假設 6.0 bar 表壓 | 實測 5.2 bar 表壓 | 以 5.2 bar 重新計算推力 |
| 有桿側背壓 | 未納入 | 實測 0.4 bar 表壓 | 扣除反向的壓力面積推力 |
| 6 bar 表壓下的空壓機壓縮比 | 約 6.92 | 約 8.38 | 確認供應商的海拔額定值 |
真正降低可用氣壓缸推力的是實測的 5.2 bar 驅動壓力，而不是 6,000 ft 海拔本身。選擇更大缸徑前，應檢查空壓機容量、儲氣桶恢復、閥流量、管內徑、過濾器、消音器及排氣節流設定。若系統在所需循環中只能維持 5.2 bar，氣壓缸就應以這個經驗證的最低值選型。
因此，應依當地絕對入口條件校正空壓機，並以實測氣口壓差檢查氣壓缸。把兩者合成一個係數，反而會掩蓋究竟是哪個元件缺乏裕量。
工具氣壓缸選型缸出力計算器請輸入氣壓缸氣口的實測動態壓力，而不是空壓機銘牌壓力，以摩擦與安全係數檢查推出及拉回推力。出力 = 壓力 × 有效面積缸徑活塞桿直徑工作壓力摩擦預留開啟計算工具
供氣側可使用壓縮比計算器，輸入絕對入口壓力與絕對排氣壓力。壓力單位換算器可在設計審查前統一 bar、psi、MPa 與 kPa 數值。
哪種設計變更能解決各種失效模式？
SMC 建議動態氣壓缸運轉採用 0.5 以下的負載率，為阻力與加速保留更多推力（SMC 氣壓缸型號選擇）。然而，機台在高海拔失去這項裕量時，需要依原因修正。加大缸徑只是其中一個選項，且可能因增加耗氣量而使供氣問題惡化。
| 觀察結果 | 應確認的可能原因 | 適當對策 |
|---|---|---|
| 靜態推力正確，連續循環逐漸變慢 | 空壓機容量或儲氣桶恢復不足 | 依現場 ACFM 校正空壓機；分析需求後再決定是否增加儲氣量 |
| 主管壓力正常，氣壓缸運動時壓力偏低 | 閥、管路、接頭、過濾器或調壓閥受限 | 提高有效流量能力並縮短限制流量的管路 |
| 驅動壓力足夠，反向壓力過高 | 排氣消音器或排氣節流受限 | 清潔或加大排氣路徑，重新調整速度控制 |
| 所需壓差存在，但推力裕量仍不足 | 缸徑或負載率不合適 | 選擇更大缸徑或降低機械負載 |
| 推力足夠，但端部衝擊過大 | 速度或緩衝能量問題 | 降低速度、調整緩衝或增加外部油壓緩衝器 |
| 冷啟動卡滯或結冰 | 密封溫度限值、水分或凍結 | 驗證氣壓缸規格、乾燥設備、排水及低溫材質 |
| 一天之內推力不穩 | 壓力控制、空壓機排序或需求變動 | 記錄動態壓力並修正控制策略 |
根據我們的經驗，最快的診斷方式是在氣壓缸兩個氣口暫時安裝壓力感測器。單一上游壓力表看似正常，但閥與排氣路徑可能在運動中消耗掉可用壓差；儲氣桶也可能在下一個指令前尚未恢復。應同時記錄兩個氣口、儲氣桶壓力與循環時間。較大的氣壓缸可能在一次試運轉中掩蓋流量限制，卻會在量產時消耗更多空氣。
提高調壓設定前，請先參閱氣壓缸工作壓力。較高壓力必須仍在氣壓缸、閥、管路、接頭、儲氣桶與安全裝置的額定範圍內。
高海拔試運轉前應驗證什麼？
SMC 現行 CM2 規格列出最高工作壓力 1.0 MPa；未安裝磁簧開關時，環境與流體溫度範圍為 −10°C 至 70°C，且不得結冰（SMC CM2 氣壓缸型錄）。這些是特定型號的限值，不是通用數值，因此每個所選元件都必須核對自己的資料表。
試運轉紀錄還應包括：
- 現場海拔與最低實測大氣壓；
- 空壓機入口溫度、濕度、通風及冷卻條件；
- 供應商確認的高海拔容量、最高壓力、功率與熱限制；
- 所宣告 SCFM、Nm³/h 或 ACFM 的參考條件；
- 最高需求循環中的最低儲氣桶壓力；
- 氣壓缸驅動側與排氣側氣口的壓力曲線；
- 氣壓缸缸徑、活塞桿直徑、行程、方向、負載、速度與負載率；
- 閥流量額定值、管內徑、管長、接頭及消音器狀況；
- 低溫密封、潤滑脂、開關、電纜、冷凝水、乾燥機與防凍保護；
- 機台在最差條件下符合推力、循環時間、停止及重新啟動要求的證明。
寒冷天氣需要另行注意。低溫不代表應任意增加推力百分比，但它可能改變密封摩擦、潤滑劑特性、冷凝水、結冰風險、感測器限值及材料反應。應依元件規定的溫度範圍與現場防凍計畫處理，不要假設所有高海拔安裝都很冷。
根據我們的經驗，搭配氣口壓力曲線的定時冷啟動循環很有幫助；但所有測試仍必須在各元件的溫度及禁止結冰限值內進行。
航空應用同樣需要謹慎。通過山區工廠驗證的氣壓缸，不會自動適合航空器。認證、環境、材質、燃燒特性與冗餘均超出一般工業選型範圍。
高海拔氣壓缸常見問題
CAGI 的 5,000 ft 空壓機範例同時納入壓力、100°F 入口溫度及 50% 相對濕度，證明海拔本身無法定義一個安全的通用降額百分比（CAGI）。以下回答把氣壓缸的壓力面積計算與維持重複性的現場供氣校正分開說明。
氣壓系統在多高的海拔應該進行降額審查？
氣壓缸本身沒有通用的海拔門檻。只要現場入口條件與空壓機額定條件有實質差異，或推力、流量、冷卻、馬達或溫度裕量偏小，就應審查安裝。即使海拔不算高，也可能影響滿載空壓機；容量充裕的系統則可能仍有足夠裕量。
如果表壓保持不變，氣壓缸在高海拔會損失推力嗎？
在基本的排氣至大氣氣壓缸計算中不會。若驅動側表壓、排氣側背壓、有效面積與摩擦都保持不變，理論淨推力也保持不變。不過，若空壓機、閥或管路無法在工作行程中維持該壓差，高海拔仍可能間接造成推力下降。
高海拔機台是否應選擇更大缸徑？
只有在所需負載、最低實測壓差、摩擦、動態條件與安全係數顯示現有缸徑裕量不足時，才選擇更大缸徑。不要只因海拔而加大缸徑。較大的氣壓缸每循環耗氣更多，還可能使原本已受流量限制的供氣系統恢復得更慢。
高海拔專案應提供哪些資料給空壓機供應商？
請提供海拔或最低大氣壓、入口溫度與濕度範圍、所需標準化流量、排氣壓力、負載循環、冷卻條件、馬達電源及允許壓力變化。要求供應商針對指定現場條件提供校正後容量、最高工作壓力、功率、排氣溫度、冷卻需求，以及任何馬達或控制限制。
