Выбирайте уплотнение пневматического клапана, утверждая конкретную резиновую смесь для определенного положения в клапане и конкретных условий воздействия, а не объявляя NBR, HNBR или FKM универсально лучшим материалом. Решение должно учитывать рабочую среду, концентрацию, температуру, длительность контакта, давление, движение, смазку и необходимые доказательства. Название семейства полимеров — лишь начало этой записи.
Такое различие предотвращает две распространенные ошибки. Материал может выдерживать основную среду, но разрушаться после контакта со вторичными веществами, например со сборочной смазкой в сочетании с уносом компрессорного масла, конденсатом и моющими химикатами. В одном клапане динамические уплотнения золотника могут применяться вместе с пилотными уплотнениями и статическими уплотнительными кольцами корпуса, работающими в разных условиях.
Материал уплотнения пневматического клапана — это заданная полимерная смесь и форма уплотнения, используемые в определенном месте клапана; смесь — контролируемая поставщиком рецептура, включающая базовый полимер, систему вулканизации, наполнители, пластификаторы, технологические добавки, красители и твердость.
Ключевые выводы
- NBR, HNBR и FKM обозначают семейства материалов, а не утвержденные смеси.
- До обращения к таблице совместимости зафиксируйте 8 рабочих параметров.
- Температурные таблицы служат для предварительного отбора, а не задают рабочие пределы клапана.
- До допуска к эксплуатации проверьте точное уплотнение, смазку, сопряженные детали и режим работы.

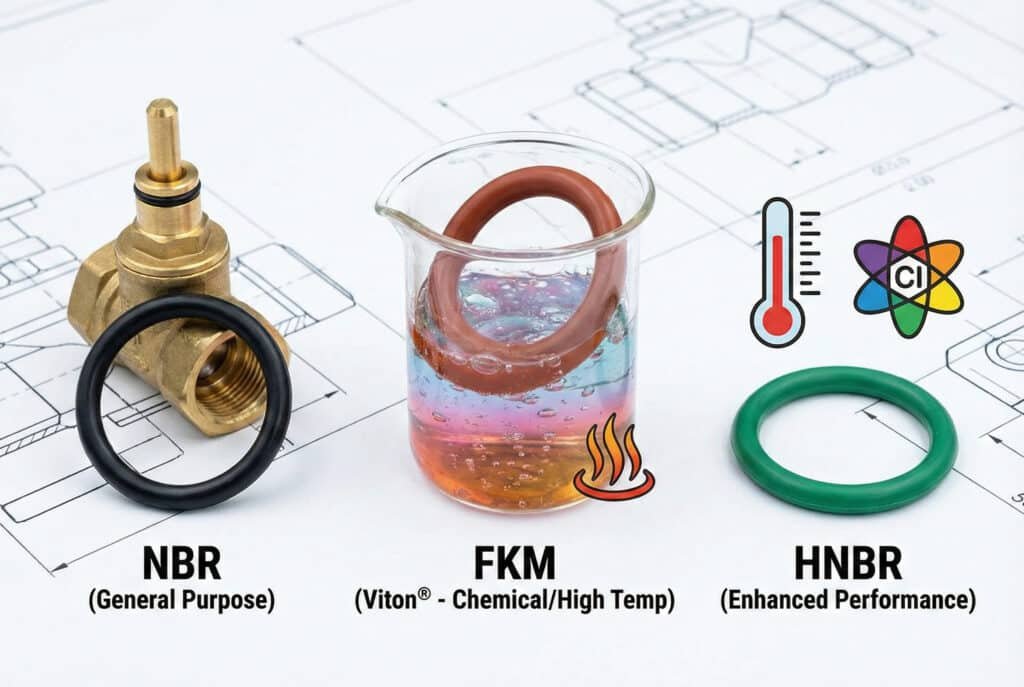

Что в действительности обозначают NBR, HNBR и FKM?
ISO 1629:2025 — пятое издание международного стандарта по условным обозначениям каучуков. Он определяет обозначения на основе химического строения полимерной цепи, поэтому NBR, HNBR и FKM являются полезными названиями семейств, но не устанавливают для каждого семейства единую твердость, систему вулканизации, пакет добавок, цвет или характеристики готового клапана (ISO 1629:2025, данные получены 22 июля 2026 года).
NBR — бутадиен-нитрильный каучук. Содержание акрилонитрила влияет на маслостойкость и гибкость при низкой температуре, а система вулканизации и добавки изменяют старение, остаточную деформацию при сжатии, трение и экстракционные свойства. Поэтому два черных уплотнения NBR могут по-разному вести себя в одном и том же клапане.
HNBR — гидрированный бутадиен-нитрильный каучук. Гидрирование снижает степень ненасыщенности основной цепи NBR, что обычно повышает стойкость к нагреву, озону и старению. Но это изменение не делает любую смесь HNBR совместимой с каждым растворителем, моющим средством, смазкой или циклом обработки паром.
FKM обозначает семейство фторэластомеров. Viton™ — торговая марка Chemours для нескольких семейств продукции FKM, а не общее название любой смеси FKM. Chemours разделяет варианты A, B, F, ETP и низкотемпературные марки, поскольку они различаются стойкостью к средам, системами вулканизации, остаточной деформацией при сжатии и гибкостью на холоде (руководство Chemours по выбору Viton, данные получены 22 июля 2026 года).
Цвет не подтверждает химический состав.
Поставщики могут окрашивать смесь для идентификации, однако нет универсального правила, по которому NBR всегда черный, HNBR зеленый, а FKM коричневый. В документ об утверждении внесите производителя, код смеси, твердость, профиль уплотнения и данные прослеживаемости партии.

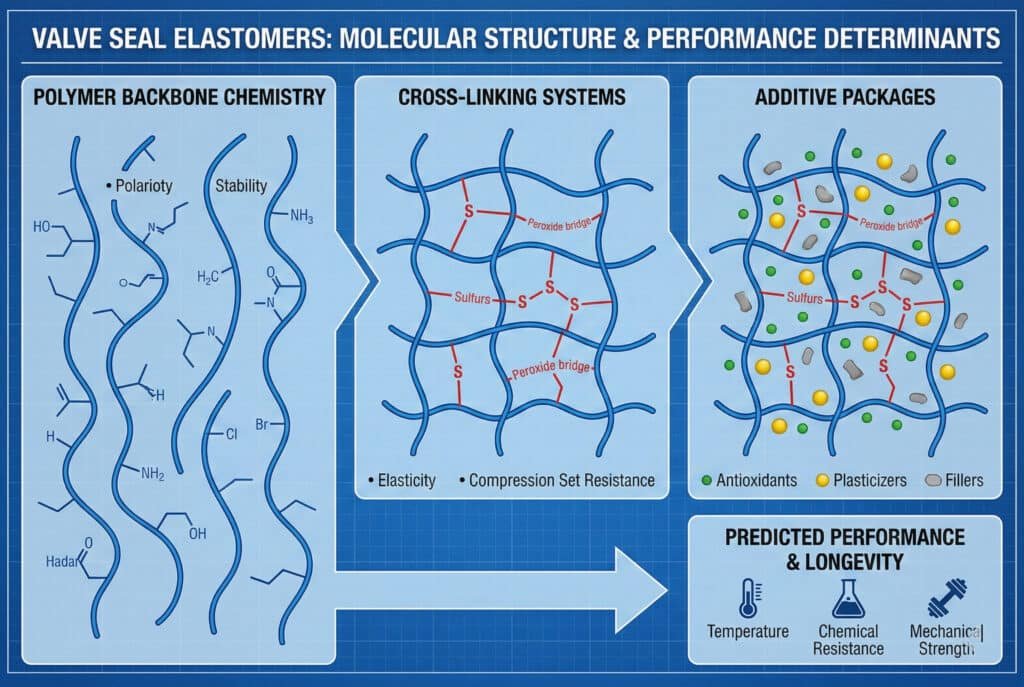

Принадлежность к семейству полимеров отвечает на один вопрос: какая химическая структура была исходной? Закупочная спецификация должна ответить еще на три: какую смесь формовали, какую геометрию уплотнения поставили и в каком месте клапана она будет работать?
Разные положения уплотнений в клапане создают разные нагрузки
Каталог SMC VXA21/22 предлагает варианты NBR, FKM и EPDM для конфигураций, работающих с воздухом, водой, маслом и вакуумом. В нем также задана смазка для скользящих деталей и деталей вакуумного исполнения, что показывает необходимость утверждения точного варианта клапана (SMC VXA21/22, данные получены 22 июля 2026 года).
Одного названия семейства материалов недостаточно для утверждения всего клапана.
Динамические уплотнения золотника многократно скользят и должны сохранять приемлемые трение, износ и утечку на протяжении всего цикла переключения. Тарельчатое уплотнение или диафрагма вместо этого изгибается либо садится на седло, а статические уплотнительные кольца корпуса зависят главным образом от сжатия, заполнения канавки, остаточной деформации, воздействия среды и геометрии соединения. Пилотные уплотнения могут работать при другом давлении, с другой смазкой и от другого источника воздуха, чем основной проточный тракт.
| Положение уплотнения в клапане | Основная задача | Вопросы, определяющие утверждение материала |
|---|---|---|
| Динамическое уплотнение золотника | Разделять порты при скольжении | Трение, износ, удержание смазки, частицы, частота переключения, утечка |
| Тарельчатое уплотнение или уплотнение седла | Закрывать проход при контакте с седлом | Контактное напряжение, упругое восстановление, вдавливание, частицы, перепад давления |
| Уплотнение пилотного поршня или якоря | Обеспечивать работу пилотного каскада | Пилотное давление, выхлопной тракт, температура, смазка, время отклика |
| Статическое уплотнительное кольцо корпуса | Герметизировать неподвижный стык | Сжатие, заполнение канавки, остаточная деформация, среда, повреждение при сборке |
| Наружное уплотнение оболочки | Не допускать попадания моющей жидкости и пыли | Моющее средство, температура, давление струи, конструкция оболочки, старение |
Даже пневматический клапан может контактировать с несколькими химическими веществами. К внутренним уплотнениям могут попасть компрессорная смазка, остатки очистки труб, резьбовой герметик, заводская смазка, сконденсированная вода и переносимый воздухом технологический пар. Наружные уплотнения клапанного острова могут подвергаться воздействию щелочной пены, кислотного ополаскивателя, дезинфицирующего средства или горячей моющей воды. Проследите путь воздействия до выбора материала.
Утверждение клапана должно охватывать всю систему.
Замена материала одного уплотнения способна перенести отказ в другое место. Химически стойкое уплотнение золотника не защищает несовместимое пилотное уплотнение или смазку, а пластмассовый фиксатор, заливка катушки и покрытие корпуса требуют отдельных проверок. Утверждайте перечень всех смачиваемых и подвергающихся воздействию материалов, а не изолированное уплотнительное кольцо.
Для работы с сухим воздухом связанное руководство о влиянии несмазанного воздуха на уплотнения золотниковых клапанов объясняет, почему клапан для работы без дополнительной смазки все же может зависеть от нанесенной на заводе смазки. Если симптомом является медленное переключение, отделите трение материала от проблемы внутреннего пилотного давления.
Как сравнивать NBR, HNBR и FKM при работе в клапане?
В руководстве Trelleborg по статическим уплотнениям от марта 2026 года приведены обычные ориентировочные диапазоны от -30°C до +100°C для NBR, от -30°C до +140°C для HNBR и от -20°C до +200°C для FKM. Это значения для предварительного отбора на уровне семейства, а не рабочие пределы пневматического клапана (статические уплотнения Trelleborg, 2026; данные получены 22 июля 2026 года). Четко соблюдайте эту границу.
Температурные таблицы лишь формируют краткий список.
Эти значения отражают общие тенденции семейств материалов в руководстве по статическим уплотнениям. Они не разрешают эксплуатировать пневматический клапан при таких температурах. Производитель клапана может задать более узкий диапазон, поскольку вместе работают смазка, изоляция катушки, пластмассовые детали, механические зазоры, пилотный каскад и динамическое трение.
| Семейство материалов | Почему оно попадает в краткий список для клапана | Ограничения, требующие проверки конкретной смеси |
|---|---|---|
| NBR | Минеральные масла и смазки, обычные промышленные пневмосистемы, широкая доступность | Нагрев, озон, атмосферное старение, полярные растворители, воздействие моющих средств, гибкость на холоде |
| HNBR | Более высокая стойкость к нагреву и старению, чем у многих стандартных смесей NBR; хорошие механические свойства | Точное химическое вещество, холодный пуск, твердость, динамическое трение, стоимость и доступность |
| FKM | Нагрев, масла, топливо, озон и воздействие многих углеводородов | Амины, вещества с высоким pH, некоторые кетоны и работа с паром, низкая температура, тип FKM |
NBR часто является практической отправной точкой для обычного сжатого воздуха, но понятие «обычный» необходимо определить. Замена компрессорного масла, пары растворителя на всасывании или добавление маслораспылителя могут изменить внутреннее воздействие. Подтвердите требования к качеству воздуха и смазке для точного клапана. HNBR может расширить краткий список на нитрильной основе, когда существенны нагрев, озон или старение. Не считайте, что он автоматически подходит для каждого применения FKM. Его химическое поведение по-прежнему зависит от содержания акрилонитрила и степени гидрирования, а также от системы вулканизации, наполнителей и фактической рабочей среды.
FKM следует рассматривать, когда нагрев или определенные углеводороды создают проблемы для NBR. Это не универсальное повышение химической стойкости. По сравнению с подходящей нитрильной смесью FKM также может хуже герметизировать при низкой температуре, а разные семейства FKM способны совершенно по-разному вести себя в паре, щелочах, аминах или кислородсодержащих растворителях.
Руководство по низкотемпературным пневматическим клапанам рассматривает зазоры при холодном пуске, смазку, катушку и ограничения по влаге, которые нельзя определить по таблице уплотнений. Для высокоцикловых машин дополните проверку материала методикой выбора клапана для высокой частоты переключений. Эти проверки остаются самостоятельными.
Почему таблица химической совместимости может отклонить FKM?
Chemours сравнивает девять типов Viton™ в таблице стойкости к рабочим средам. Обычные типы A, B и F отмечены как нерекомендуемые для аминов и высокощелочных веществ, тогда как ETP-S получает наивысшую оценку в этом классе. Поэтому обозначение «FKM» слишком широко для окончательного утверждения (Chemours, данные получены 22 июля 2026 года).
Оценка в таблице относится к определенной паре «материал-среда» при заданных допущениях. Она может характеризовать семейство базового полимера, фирменную смесь, статическое уплотнительное кольцо или образец для погружения. Буква или число мало что сообщает, если таблица не указывает также концентрацию, температуру, продолжительность, метод испытания и критерии приемки. В справочнике Parker по уплотнительным кольцам используются пять оценок: удовлетворительно, приемлемо, сомнительно, неудовлетворительно и недостаточно данных. В нем также отмечено, что оценка «приемлемо» обычно допустима только для статической работы. Это ограничение существенно для уплотнения золотника, которое скользит тысячи или миллионы раз (справочник Parker по уплотнительным кольцам, данные получены 22 июля 2026 года).
Таблицы отсеивают; испытания утверждают.
Сформируйте запись о совместимости из следующих восьми параметров:
- Среда: точное химическое вещество или товарный продукт и актуальный паспорт безопасности.
- Концентрация: нормальная и максимальная, способ разбавления, смесь и остатки.
- Температура: холодный пуск, непрерывная и пиковая работа, мойка, останов и выдержка.
- Время контакта: непрерывное или периодическое воздействие, брызги, пар, продувка и простой.
- Давление: нормальное, дифференциальное и запертое давление, вакуум, скачок и декомпрессия.
- Движение: статическое, возвратно-поступательное, посадка на седло, частота переключения и период бездействия.
- Смазочный материал: заводская смазка, масло в пневмолинии, унос компрессорного масла и сборочная смазка.
- Доказательства: данные точной смеси, условия таблицы, документы о соответствии и испытания.
Смеси требуют особого внимания. Строка таблицы для чистого моющего средства A не утверждает средство A в смеси с остатками продукта, компрессорным маслом, ингибитором коррозии или ополаскивателем B. Температура и испарение также могут повысить концентрацию у уплотнения. При изменении рецептуры процесса повторите утверждение. Используйте расхождения между таблицами как диагностическую информацию. Разные оценки могут быть следствием различий смеси или системы вулканизации. На результат также влияют твердость, температура, продолжительность воздействия и измеряемое свойство. Не усредняйте оценки. Определите, какое испытание ближе всего к реальному клапану, и попросите производителя уплотнения или клапана закрыть оставшийся пробел.
Проведенный нами анализ документов SMC, Parker, Chemours и Trelleborg показывает: повторяющийся пробел при утверждении возникает не из-за отсутствия названия семейства материалов. Реальную неопределенность создает отсутствие точной идентификации на уровнях смеси, положения уплотнения, условий воздействия и клапана в сборе. Это различие имеет практическое значение.
При наружной мойке проверяйте оболочку клапанного острова и разъемы вместе с кабельными вводами и дренажом. Степень IP описывает защиту от проникновения при определенном испытании оболочки; она не подтверждает совместимость эластомера с моющим средством. Руководство по степеням IP65, IP67 и IP69K клапанных островов разделяет эти два вида утверждения. Не объединяйте их.
Испытания конкретной смеси для точного клапана

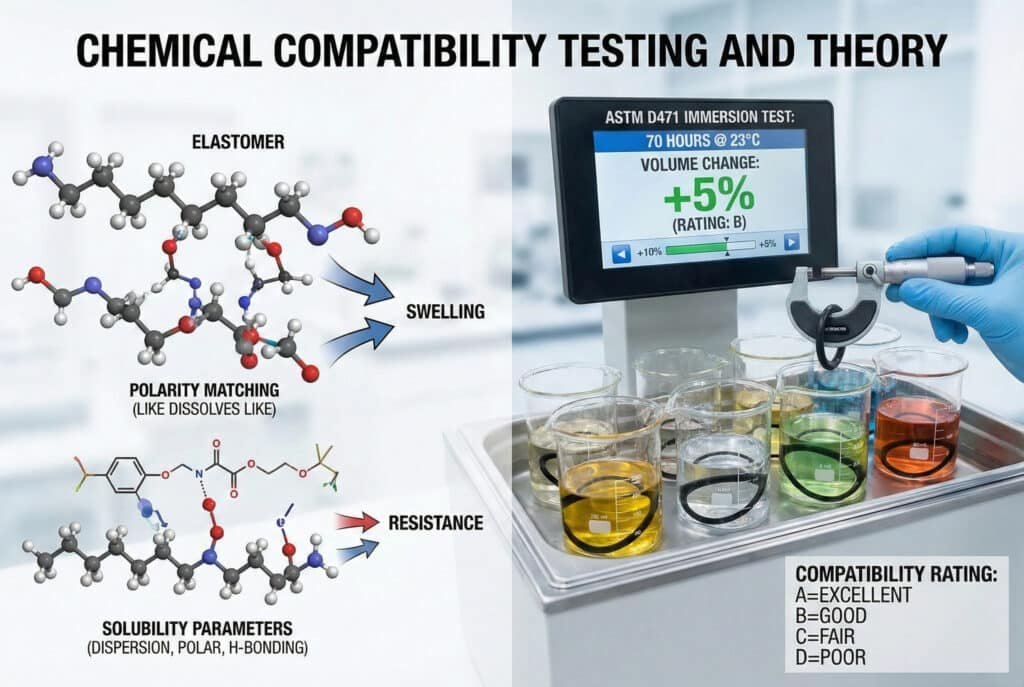

ASTM D471-16a(2021) охватывает шесть групп изменений после погружения, включая массу, объем, размеры, экстрагированное вещество, прочность при растяжении, удлинение и твердость. ASTM также предупреждает, что ускоренное погружение может не иметь прямой корреляции с характеристиками готовой детали, поскольку условия эксплуатации значительно различаются (ASTM D471, 2021; данные получены 22 июля 2026 года).
ISO 1817:2024 аналогично оценивает стойкость резины путем измерения свойств до и после погружения в рабочие или эталонные жидкости. Ни один из стандартов не устанавливает единственный универсальный допустимый процент набухания для каждого клапана. Ответственный инженер должен задать пределы приемки для фактической геометрии уплотнения, канавки, трения, утечки и режима работы (ISO 1817:2024, данные получены 22 июля 2026 года).
Используйте поэтапный план валидации:
- Проверка документов: подтвердите номер клапана, положение уплотнения, код смеси, твердость, систему вулканизации, смазку, сертификат материала и нормативные декларации.
- Предварительное испытание материала: подвергните прослеживаемые образцы воздействию фактической жидкости при заданных концентрации, температуре, продолжительности и последовательности. Измерьте значимые изменения размеров и свойств относительно неиспользованного контрольного образца.
- Статическое испытание в установленном состоянии: поместите реальное уплотнение в репрезентативную оснастку и измерьте утечку или восстановление герметичности после воздействия давления, температуры и выдержки.
- Динамическое испытание клапана: циклически переключайте клапан в сборе при требуемых давлении, частоте, температуре, состоянии смазки и уровне загрязнения. Измерьте переключение, утечку, признаки трения и износ.
- Осмотр после испытания: сравните испытанное уплотнение с сохраненным образцом по набуханию, усадке, размягчению, отвердению, трещинам, выдавливанию, отложениям и повреждению поверхности.
Условия испытаний должны следовать за условиями работы клапана.
До испытаний определите критерии прохождения и отказа. Образец может изменить цвет без потери функции, тогда как небольшое изменение размеров способно настолько повысить трение золотника, что его переключение замедлится. Измерения должны связывать изменение материала с задачей клапана. ASTM D1414-22 задает процедуры определения физических свойств уплотнительных колец и изменений при старении. Он может использоваться для контроля качества уплотнительных колец, но его нельзя представлять как универсальное подтверждение стойкости к пару (ASTM D1414, 2022; данные получены 22 июля 2026 года). Если отказ может повлиять на безопасность, контроль загрязнения или остановить производство, испытайте клапан в сборе от предполагаемого поставщика и в предполагаемой ревизии. Лабораторное погружение ранжирует материалы. Оно не воспроизводит совместное влияние пилотных каналов, сжатия уплотнения, чистоты поверхности, распределения смазки, загрязнений, нагрева катушки и производственных допусков.
Что должен содержать запрос предложения и журнал технического обслуживания?
Таблица выбора SMC VXA21/22 сопоставляет как минимум пять случаев работы, включая воздух, воду, масло, вакуум и другие сочетания, с конкретными вариантами уплотнений и корпуса. В запросе предложения нужна такая же точность номера изделия (SMC VXA21/22, данные получены 22 июля 2026 года).
Не запрашивайте только «уплотнения FKM» или «химически стойкие клапаны».
Передайте поставщику достаточно сведений для проверки всей границы воздействия:
- производитель клапана, серия, полный номер изделия, ревизия, функция и размер порта;
- положение и форма уплотнения, код смеси, твердость, система вулканизации и цвет только как идентификатор;
- основная и пилотная среды, концентрация, смесь, загрязнения и паспорта безопасности;
- непрерывное и пиковое давление, перепад, вакуум, температура и время воздействия;
- частота переключения, годовое число циклов, простой, предел утечки, требование к отклику и состояние при отказе;
- заводская смазка, допустимая смазка пневмолинии, компрессорная смазка и моющие химикаты;
- совместимость корпуса, золотника, седла, пружины, фиксатора, диафрагмы, покрытия, трубок и фитингов;
- необходимые доказательства для контакта с пищевыми продуктами, питьевой водой, кислородом, медицинской или полупроводниковой отрасли либо специальные требования заказчика;
- утверждение образца, метод испытаний, пределы приемки, уведомление об изменениях и прослеживаемость партии.
Не сравнивайте стоимость по универсальному коэффициенту NBR-HNBR-FKM, поскольку цена зависит от смеси, геометрии, количества, оснастки, сертификации, варианта клапана и доступности. Сначала исключите кандидатов, не проходящих требования безопасности, совместимости или функции. Затем сравните квалифицированные варианты по цене клапана, стоимости валидации, трудозатратам на замену, риску простоя, запасам и сроку поставки.
Доказательства отказа необходимо сохранять.
Данные технического обслуживания являются частью выбора материала. Сфотографируйте уплотнение до очистки, зафиксируйте его положение, сравните с неиспользованным образцом и сохраните номер партии. Набухание, остаточная деформация, односторонний износ, порез при монтаже и химическое размягчение указывают на разные корректирующие действия.
Используйте точные термины осмотра. Вздутие, охрупчивание, глянцевание, выкрашивание, расслоение, меление, точечная коррозия, липкость, разрыв, сплющивание, абразивный износ, задиры, растрескивание и недостаток смазки описывают разные признаки. Фреттинг, схватывание, истирание, выкрашивание поверхности, вырывы, вымывание, миграция добавок, кристаллизация, побеление и необычный запах могут указывать на повреждение за пределами эластомера. Избегайте общего заключения «износилось».
| Наблюдаемое состояние | Механизмы, которые следует исследовать | Что нельзя считать доказанным |
|---|---|---|
| Набухшее или липкое уплотнение | Поглощение жидкости, экстракция добавок, несовместимая смазка | Более твердый материал решит химическую проблему |
| Твердая или растрескавшаяся поверхность | Нагрев, окисление, озон, химическое воздействие, изгиб на холоде | FKM автоматически является правильной заменой |
| Плоская остаточная деформация | Нагрев, неверное сжатие, длительный простой, старение смеси | Утечка доказывает химическую несовместимость |
| Односторонний износ | Несоосность, боковое усилие, повреждение поверхности, неравномерное давление | Износ вызван семейством полимера |
| Медленное или неполное переключение | Пилотное давление, выхлоп, напряжение, трение, загрязнения, набухание | Материал уплотнения — единственная причина |
| Наружная утечка после мойки | Стык оболочки, крепеж, кабельный ввод, химическая стойкость уплотнения | Более высокая степень IP изменяет химическую стойкость |
Если химическое воздействие выходит за пределы клапана, свяжите эту запись с более широкой проверкой химической совместимости уплотнений привода. Совместимый клапан не означает автоматическую пригодность цилиндра, трубок, фитингов, датчиков или выхлопных компонентов.
Частые вопросы о материалах уплотнений пневматических клапанов
21 CFR 177.2600 устанавливает два этапа экстракции для резиновых изделий многократного применения, контактирующих с водосодержащими пищевыми продуктами. Пределы составляют 20 mg на квадратный дюйм в первые 7 часов и 1 mg на квадратный дюйм в следующие 2 часа (eCFR, данные получены 22 июля 2026 года).
Значение имеют готовое изделие и предусмотренное применение, а не только название семейства полимеров.
Viton и FKM — это одно и то же?
Нет. FKM — отраслевое обозначение семейства материалов, тогда как Viton™ — торговая марка Chemours для нескольких семейств и марок фторэластомеров. В спецификации клапана следует указывать поставщика, код смеси, твердость, систему вулканизации и утвержденные рабочие условия. Одно слово «Viton» не определяет все свойства, необходимые для утверждения.
Можно ли напрямую заменить уплотнение клапана из NBR на FKM?
Без проверки точного клапана такая замена небезопасна. FKM может изменить низкотемпературное поведение, трение, остаточную деформацию при сжатии, набухание, твердость и совместимость со смазкой. Убедитесь, что производитель предлагает вариант FKM для этого номера изделия, а затем проверьте среду, смазку, давление, температуру, утечку, работу пилотного каскада и режим переключения.
Можно ли определить NBR, HNBR или FKM по цвету уплотнения?
Универсальной цветовой маркировки этих семейств не существует. Для внутреннего контроля смеси производители могут использовать черный, зеленый, коричневый, синий или другой цвет, причем одинаковый цвет может встречаться у разных семейств. Считайте цвет лишь визуальной подсказкой. Для идентификации используйте упаковку, маркировку детали, сертификаты, коды смеси и записи о партии.
Делает ли смесь HNBR, соответствующая требованиям FDA, весь клапан пригодным для пищевой отрасли?
Нет. Соответствие требованиям для контакта с пищевыми продуктами зависит от готового резинового изделия, разрешенных ингредиентов, пределов экстракции, вида пищевого продукта, условий контакта и остальных смачиваемых материалов клапана. Запросите декларацию для точной смеси и доказательства для готовой детали. Также проверьте смазку, корпус, покрытие, цикл мойки, гигиеничность конструкции и прослеживаемость.
Какие доказательства запрашивать до утверждения смеси уплотнения клапана?
Запросите номер клапана, положение уплотнения, код смеси поставщика, твердость, систему вулканизации, данные по температуре и средам, условия таблицы совместимости, допуск смазки, нормативные декларации, правила управления изменениями и прослеживаемость партии. Для неопределенных или критичных условий добавьте результаты погружения в фактическую жидкость, а также испытания клапана в сборе на утечку и циклическое переключение с заранее заданными пределами приемки.
Источники и технические справочные материалы
- ISO 1629:2025, каучуки и латексы — номенклатура, опубликовано в 2025 году; данные получены 22 июля 2026 года.
- ISO 1817:2024, определение воздействия жидкостей, опубликовано в 2024 году; данные получены 22 июля 2026 года.
- ASTM D471-16a(2021), свойства резины — воздействие жидкостей, действующая версия 2021 года; данные получены 22 июля 2026 года.
- ASTM D1414-22, стандартные методы испытаний резиновых уплотнительных колец, опубликовано в 2022 году; данные получены 22 июля 2026 года.
- Trelleborg Static Seals — уплотнительные кольца, издание от марта 2026 года; данные получены 22 июля 2026 года.
- Справочник Parker по уплотнительным кольцам, данные получены 22 июля 2026 года.
- Руководство Chemours по выбору фторэластомеров Viton™, данные получены 22 июля 2026 года.
- Каталог двухпортовых клапанов прямого пневмоуправления SMC VXA21/22, данные получены 22 июля 2026 года.
- 21 CFR 177.2600, резиновые изделия многократного применения, данные получены 22 июля 2026 года.
