При выборе пневматических компонентов из нержавеющей стали 304 или 316 сопоставляйте сплав с фактическими условиями воздействия, а не считайте одну марку безусловно лучше другой. Для сухих помещений часто достаточно 304. Мойка средствами с хлоридами, прибрежные отложения, рассол и агрессивные очистители обычно смещают исходный выбор к 316 или 316L. При особенно агрессивной химической среде может потребоваться более стойкий материал.
Обозначение марки — лишь одна часть решения. Пневмоцилиндр, клапан, фитинг или фильтр-регулятор могут сочетать несколько металлов, эластомеры, смазочные материалы, покрытия, датчики и резьбовые соединения. Вся сборка должна выдерживать среду и одновременно соответствовать требованиям по давлению, температуре, утечке, очищаемости и документации.
Ключевые выводы
- Типичный химический состав 316L по данным Outokumpu содержит около 2,1% молибдена; в 304 молибден намеренно не добавляют.
- 316 лучше противостоит хлоридной точечной коррозии, чем 304, но не обладает абсолютной стойкостью.
- Проверяйте материал каждой наружной и смачиваемой детали и связывайте сертификат с фактически поставленными изделиями.
Краткий ответ: выбирайте марку по условиям воздействия и подтверждающим данным
Outokumpu указывает около 2,1% молибдена в типичном составе 316L/4404 и его отсутствие в семействе 304, что объясняет более надежную исходную позицию 316L при воздействии хлоридов (Outokumpu Supra; Outokumpu Core). Однако это не превращает 316L в универсальную гарантию коррозионной стойкости.
Используйте 304 или 304L, если установка сухая, защищенная и не подвергается существенному воздействию хлоридов или агрессивных химикатов, при условии соответствия всей детали остальным требованиям. Рассматривайте 316 или 316L, если соль, хлориды, регулярная влажная мойка, химические отложения или щели создают реальный риск локальной коррозии.
Затем проверьте, достаточно ли 316. Застойная морская вода, гипохлорит, соляная кислота, высокая температура, испарение и узкие щели способны разрушать 316. Более удачным решением может стать дуплексная или высокомолибденовая сталь, неметаллическая конструкция, покрытие, перенос привода либо замена очистителя. Решающее значение имеют точно заданные условия эксплуатации.
По полированной поверхности невозможно отличить 304 от 316 или определить, какая марка использована для гильзы, крышек, штока, стяжных шпилек, крепежа и фитингов.
Чем различается химический состав 304, 304L, 316 и 316L?
Четырем распространенным обозначениям соответствуют четыре марки UNS: S30400, S30403, S31600 и S31603. Outokumpu обозначает 316/4401 как UNS S31600, а 316L/4404 — как S31603; типичный состав 316L содержит 17,2% хрома, 10,1% никеля и 2,1% молибдена (Outokumpu).
| Распространенное обозначение | Обозначение UNS | Главное отличие при выборе |
|---|---|---|
| 304 | S30400 | Универсальная хромоникелевая аустенитная сталь |
| 304L | S30403 | Низкоуглеродистый вариант 304 с повышенной стойкостью к сенсибилизации после сварки |
| 316 | S31600 | Хромоникелевая сталь с молибденом и повышенной стойкостью к локальной коррозии |
| 316L | S31603 | Низкоуглеродистый вариант 316, широко применяемый, когда важны и сварка, и подтверждение коррозионной стойкости |
Нержавеющая сталь 304 — хромоникелевая аустенитная марка общего назначения с хорошей коррозионной стойкостью. Нержавеющая сталь 316 — ее молибденсодержащий аналог, который выбирают, когда требуется больший запас стойкости к локальному воздействию хлоридов.
Буква «L» означает низкое содержание углерода. Она не означает «низкое давление», «долгий срок службы» или автоматическую пригодность для пищевого производства. Outokumpu указывает, что изделия из 316L можно сваривать при толщине более примерно 5–6 mm без такой же чувствительности к межкристаллитной коррозии, однако рекомендации для конкретной формы проката нельзя превращать в универсальное правило для каждой отливки, прутка, фитинга или готового пневматического компонента.
Предельный состав также зависит от указанного стандарта на материал и формы изделия. Для деформированного листа, прутка, литых корпусов клапанов, крепежа и сварочной присадки могут применяться разные обозначения и приемочные пределы. Запрашивайте стандарт, марку, номер плавки, форму изделия и сертификат, а не принимайте заказ, в котором указано только «нержавеющая сталь».
Выбор марки и выбор рабочего давления — отдельные решения. Сплав показывает, способна ли металлическая поверхность выдержать воздействие среды. Геометрия, толщина стенки, конструкция уплотнений, технология производства, испытание пробным давлением и температура определяют, может ли готовый пневматический компонент безопасно работать под давлением.
Почему молибден повышает стойкость и в каких условиях 316 все же разрушается?
Nickel Institute приводит около 200 ppm хлоридов для 304 и 1 000 ppm для 316 как общие ориентиры лишь для водных сред с pH от 6 до 8,5, одновременно предупреждая, что точечная или щелевая коррозия возможна и при меньших концентрациях (Nickel Institute). Эти значения не являются универсальными пределами для пневматических компонентов.
Молибден помогает стабилизировать пассивную поверхность при локальном воздействии хлоридов, поэтому эквивалентное число стойкости к питтингу у 316 обычно выше, чем у 304. Для предварительной оценки часто используют зависимость:
Здесь Cr, Mo и N — массовые доли хрома, молибдена и азота в фактическом химическом составе. PREN позволяет сравнивать состав сплавов. Это число не прогнозирует скорость коррозии, глубину питтинга, срок службы компонента, совместимость с очистителем или безопасный предел содержания хлоридов.
Почему на 316 все же возникает питтинг? При испарении воды хлориды концентрируются. Под отложениями формируется локальная химическая среда, отличная от основного раствора. Прокладки, резьба, перекрывающиеся кронштейны и канавки уплотнительных колец ограничивают доступ кислорода и образуют щели. Повышенная температура ускоряет разрушение. Шероховатость, внедренное железо, цвета побежалости после сварки, недостаточная пассивация и застой жидкости дополнительно уменьшают запас стойкости.
Для более подробного разбора механизмов см. материалы о коррозионном растрескивании под напряжением цилиндров из нержавеющей стали и гальванической коррозии между деталями цилиндра.
Какие данные о воздействии нужно собрать до выбора марки?
В пункте (a) 21 CFR 117.40 приведено 7 требований к оборудованию, включая очищаемость, коррозионную стойкость контактирующих с пищевыми продуктами поверхностей и устойчивость к предполагаемой среде и процедурам очистки (US GovInfo). Этот инженерный принцип применим не только на пищевых предприятиях: прежде чем называть сплав, документируйте реальное воздействие.
Для каждой наружной или смачиваемой детали соберите следующие сведения:
| Параметр воздействия | Что записать | Почему это влияет на решение |
|---|---|---|
| Химическое вещество | Название продукта, действующие вещества, загрязнения | «Очиститель» или «соленая вода» не описывают совместимость |
| Концентрация и pH | Нормальное и максимальное значения, допуск дозирования | Объемная концентрация может отличаться от состава остатка в щели |
| Источник хлоридов | Вода, рассол, продукт, дезинфицирующее средство, прибрежные отложения | Показывает механизмы смачивания и концентрирования |
| Температура | Жидкость, поверхность, окружающая среда, пик при мойке | Коррозия и поведение эластомеров зависят от температуры |
| Время и частота | Продолжительность контакта, циклы, постоянный или периодический режим | Повторяемость и длительность увлажнения влияют на накопление |
| Ополаскивание и сушка | Качество воды, дренаж, интервал сушки | Остатки могут продолжать разрушать материал после очистки |
| Геометрия | Резьба, уплотнения, перекрытия, углубления, ориентация | Определяет расположение щелей и застойных карманов |
| Механические повреждения | Истирание, удары, следы инструмента, доступ при обслуживании | Царапины и загрязнения могут нарушить пассивную поверхность |
Не выбирайте материал только по объемной концентрации хлоридов. Две машины на одной воде могут вести себя по-разному, если с одной вода быстро стекает, а в другой задерживается под кронштейном. Аналогично, меньшая номинальная концентрация дезинфицирующего средства может стать агрессивнее, если при многократном высыхании остаток концентрируется.
В руководстве по защите пневмоцилиндров при интенсивной мойке рассмотрены дренаж, проникновение жидкости, диагностика и обслуживание. Здесь основное внимание уделено выбору марки материала и приемочным доказательствам.
По нашему опыту анализа применений, недостающие данные часто находятся у службы санитарной обработки или технического обслуживания. Запросите точное название продукта, степень разбавления, температуру, время контакта, этап ополаскивания и последние изменения химического состава. Решение о материале по формулировке «ежедневная мойка» не надежнее выбора давления по формулировке «высокое давление».
Выбор марки для цилиндров, клапанов, фитингов и блоков подготовки воздуха
ISO 14743:2020 распространяется на полные сборки вставных соединителей с термопластичной трубкой наружным диаметром от 3 до 16 mm и показывает, почему марка материала корпуса не подтверждает пригодность всей сборки (ISO 14743). Тот же подход применяйте к цилиндрам, клапанам, фитингам, фильтрам, регуляторам, дренажам, датчикам и монтажным деталям.
| Семейство компонентов | Какие материалы определить | Типичное скрытое ограничение |
|---|---|---|
| Цилиндр | Гильза, крышки, шток, стяжные шпильки, крепеж, опоры, грязесъемник, уплотнения, направляющая датчика | Нержавеющая гильза с оцинкованным крепежом или несовместимым грязесъемником |
| Распределительный клапан | Корпус, золотник или тарелка, пружины, уплотнения, пилотные детали, корпус катушки, разъем | Коррозионностойкий корпус с неподходящей электрической оболочкой или выпуском пилота |
| Вставной фитинг | Корпус, цанга, нажимная втулка, уплотнительное кольцо, покрытие резьбы, трубка | «Корпус 316» с цангой другой марки или несовместимой трубкой |
| Блок подготовки воздуха | Головка, колба, ограждение, слив, диафрагма, пружина, манометр, уплотнения | Металлическая головка с полимерной колбой, оцинкованной пружиной или открытым сливом |
| Коллектор | Блок, вставки, заглушки, крепеж, уплотнения, соединители | Смешанные металлы и жидкость, застаивающаяся под модулями |

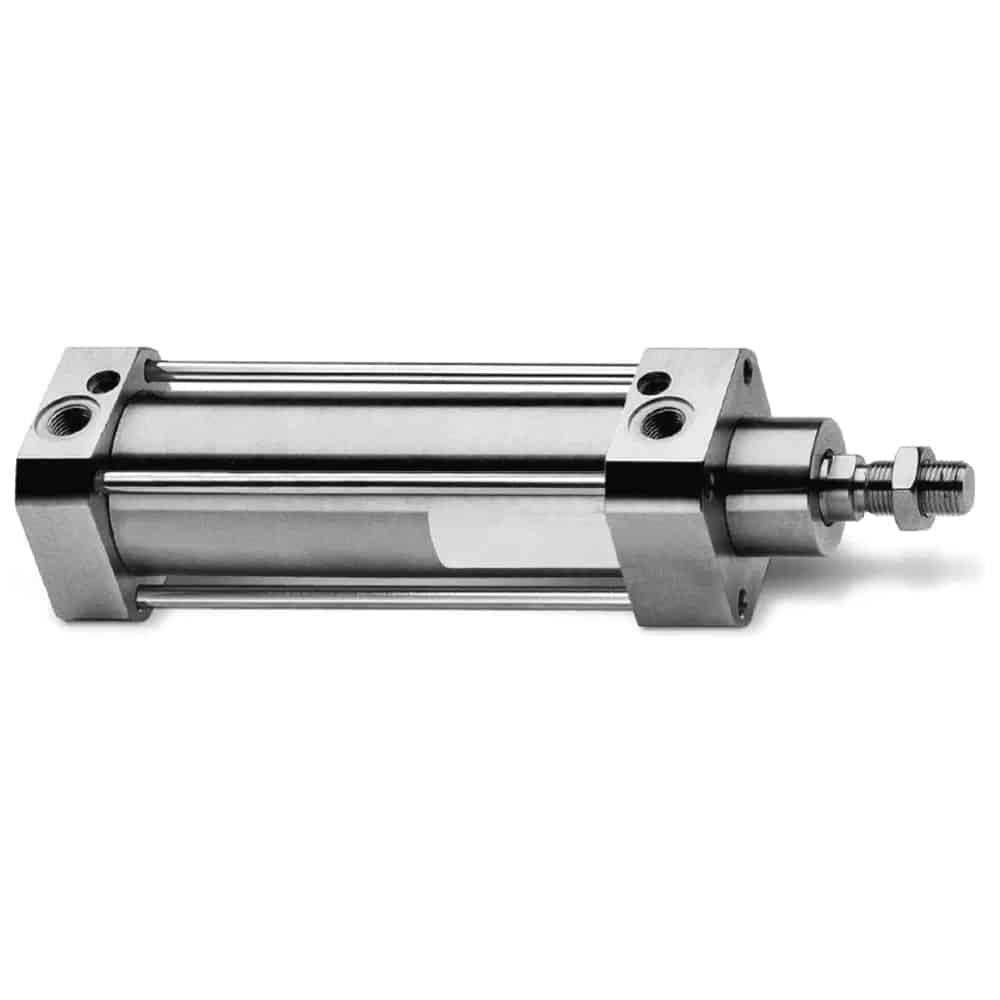

Для цилиндров определите, какие детали подвергаются воздействию при выдвижении и втягивании. Шток может переносить остатки за грязесъемник, а стяжные шпильки и задние опоры — оставаться влажными после высыхания видимой поверхности гильзы. Нержавеющая конструкция также не подтверждает твердость и чистоту поверхности штока, грузоподъемность, амортизацию или совместимость с датчиками.
У клапанов и блоков подготовки воздуха осмотрите нижние точки и вентиляционные отверстия. Моющая жидкость может скапливаться вокруг ручных дублеров, разъемов соленоидов, манометров, сливов и ограждений колб. Внутреннее воздействие сжатого воздуха отличается от наружного воздействия при мойке и может требовать отдельных подтверждений материала и качества воздуха.
Для фитингов задавайте всю сборку соединения. В руководстве по пневматическим фитингам из нержавеющей стали объясняется взаимодействие корпуса, цанги, уплотнения, трубки, резьбы и монтажных ограничений. Фитинг нельзя считать приемлемым лишь потому, что в одной строке каталога указано «316L».
Выборочное применение материалов может быть обоснованным, но лишь при реальной границе воздействия. Сочетание 316L снаружи и 304 внутри не поможет, если моющая жидкость достигает «защищенного» кронштейна, шток переносит остатки внутрь или первым местом отказа становится соединение разнородных металлов. Прежде чем делить спецификацию материалов, нанесите на схему пути воздействия.
Всегда ли пищевые, фармацевтические и морские нормы требуют 316L?
Нет. Нормы США для пищевого оборудования требуют коррозионностойких, очищаемых поверхностей, выдерживающих контакт с предусмотренными продуктами, очистителями, дезинфицирующими средствами и процедурами, однако 21 CFR 117.40 не предписывает 316L для каждого пневматического компонента. Регламент ЕС 1935/2004 также устанавливает принципы безопасности и миграции для материалов, контактирующих с пищевыми продуктами, но не называет единственную универсальную марку нержавеющей стали (EUR-Lex).
На пищевом предприятии сначала определите зону установки и путь загрязнения. К защищенному приводу вне продуктовой зоны предъявляются иные требования, чем к фитингу над открытым продуктом или цилиндру, который подвергается непосредственной химической мойке. Марка сплава, состояние поверхности, дренаж, уплотнения, смазка и документация должны соответствовать конкретному применению.
Фармацевтические нормы также ориентированы на пригодность, очистку, предотвращение загрязнения и валидированные процессы, а не превращают 316L в универсальное правовое требование. FDA отмечает, что процедуру очистки, валидированную на одном аппарате из нержавеющей стали 316, нельзя автоматически переносить на другое оборудование или вещества; важны материал, конструкция, применение и загрязнитель (FDA).
В морских условиях нужна такая же дисциплина. В присутствии соли 316 обычно предпочитают 304, однако застойная морская вода и заполненные хлоридами щели способны вызвать питтинг даже на 316. Если основной нагрузкой служит солевой аэрозоль или морская вода, используйте специальное руководство по выбору коррозионностойких цилиндров для морских условий.
Для подтверждения закупочных требований на пищевых предприятиях используйте руководство по закупке пневматики с учетом требований FDA. В нем подтверждение материала отделено от приемки всего компонента, гигиены монтажа и управления изменениями.
Как сертификаты MTR и контроль PMI подтверждают поставленный сплав?
BS EN 10204:2004 определяет типы документов контроля металлической продукции, включая документы на основе специального контроля (BSI). Сертификат полезен только тогда, когда его плавка, изделие, марка, размеры и результаты испытаний прослеживаются до поставленных пневматических деталей. Типовой образец сертификата не замыкает эту цепочку.
Для ответственных заказов запрашивайте:
- стандарт на материал, марку, обозначение UNS или EN и форму изделия;
- номер плавки или отливки и номер сертификата;
- фактические результаты химического анализа, а не только предельные значения марки;
- механические характеристики, если они требуются стандартом на изделие;
- указание деталей, на которые распространяется сертификат;
- прослеживаемость от сырья через механическую обработку и сборку до поставки;
- тип документа контроля, заданный в заказе;
- порядок работы с заменами, смешанными плавками и сменой поставщика.
Сертификат EN 10204 типа 3.1 заверяет уполномоченный представитель изготовителя по контролю, независимый от производственного подразделения. Не называйте это сертификацией третьей стороной. Тип 3.2 дополнительно предусматривает подтверждение представителем покупателя или официальным инспектором, назначенным нормативным актом, в зависимости от применимой схемы.
Положительная идентификация материала дает второй уровень доказательств. Портативный XRF-анализатор обычно отличает 304 от 316 по содержанию хрома, никеля и молибдена. Thermo Fisher указывает, что XRF не измеряет углерод, необходимый для различения 316, 316L и 316H; если важно подтвердить низкое содержание углерода, требуется LIBS или OES (Thermo Fisher).
Капельная проба на молибден позволяет определить его наличие, но не дает полного состава и не подтверждает марку L. Аналогично, одно измерение XRF на гильзе не подтверждает материал крышек, штока, крепежа, вставки клапана или фитингов. До контроля задайте точки отбора и действия при несоответствии.
Более широкий процесс управления документами приведен в руководстве по прослеживаемости материалов в пневматике.
Практический контрольный список выбора материала и подготовки запроса предложения
Outokumpu определяет 304, 304L, 316 и 316L как четыре разные марки UNS, а BSI сохраняет EN 10204:2004 в качестве действующего стандарта на документы контроля. Поэтому обоснованный запрос предложения должен задавать и требуемый материал, и цепочку доказательств, отделяя пригодность по коррозионной стойкости от приемки по давлению и рабочим характеристикам.
- Определите рабочую зону. Укажите, находится ли деталь в сухой, защищенной, обрызгиваемой, непосредственно моющейся, контактирующей с продуктом, прибрежной, морской или химически агрессивной среде.
- Перечислите все химические вещества. Укажите концентрацию, pH, температуру, загрязнения, время и частоту контакта, ополаскивание и сушку.
- Нанесите все пути воздействия. Учтите наружное распыление, внутренний сжатый воздух, движение штока, сливы, вентиляцию, резьбу, щели и химикаты для обслуживания.
- Задайте материалы всей сборки. Определите корпуса, штоки, крепеж, пружины, фитинги, уплотнения, трубки, покрытия, смазки, датчики и разъемы.
- Выберите исходную марку. Используйте 304/304L для контролируемого умеренного воздействия, а 316/316L — когда реальный контакт с хлоридами или химикатами требует повышенной стойкости к питтингу.
- Проверьте достаточность 316. Передайте специалисту на рассмотрение применение в концентрированном гипохлорите, соляной кислоте, горячей среде, застойных щелях или тяжелых морских условиях.
- Отдельно обоснуйте марку L. Укажите, требуется ли низкое содержание углерода из-за сварки, тепловложения, коррозионных требований или спецификации заказчика.
- Запросите прослеживаемые документы. Назовите стандарт на материал, марку UNS/EN, тип документа EN 10204, прослеживаемость плавки и требуемые фактические результаты.
- При необходимости задайте PMI. Укажите метод прибора, определяемые элементы, необходимость контроля углерода, точки отбора, калибровку, приемочные критерии и действия при несоответствии.
- Проверьте номинальные параметры компонента. По точному номеру детали подтвердите давление, температуру, утечку, расход, нагрузку, монтаж, датчики, защиту от проникновения, совместимость уплотнений и ограничения обслуживания.
- Проверьте установленную систему. Осмотрите ее после реального цикла очистки или воздействия и зафиксируйте коррозию, отложения, дренаж, утечки и любые замены материала.
Наиболее надежное описание закупки задает воздействие и доказательства, а не обещает универсальный срок службы. Оно позволяет поставщикам предложить 304, 316L, более стойкий сплав, покрытие или изменение конструкции, при этом каждое отклонение остается видимым и требует инженерного согласования.
Часто задаваемые вопросы о пневматических компонентах из нержавеющей стали
Типичный состав 316L по данным Outokumpu содержит 2,1% молибдена, а Thermo Fisher подтверждает, что XRF не позволяет проверить разницу в содержании углерода между 316 и 316L. Ответы ниже раскрывают практическую границу между выбором сплава, нормативной пригодностью, сертификатами, полевым контролем и прямой заменой готового пневматического компонента.
Всегда ли 316 лучше 304 для пневматических компонентов?
Нет. Благодаря молибдену 316 обычно лучше противостоит хлоридному питтингу, но 304 может подходить для сухих, защищенных установок с мягкой очисткой. Сравнивайте реальное воздействие, материалы всей сборки, номинальное давление, уплотнения, геометрию и документацию. Тяжелая хлоридная или химическая среда может превысить возможности 316 и потребовать более стойкого сплава либо изменения конструкции.
Требуется ли 316L для каждого пищевого или фармацевтического применения?
Ни одно универсальное правило США или ЕС не требует изготовления каждого пневматического компонента из 316L. Применимые нормы относятся к очищаемости, коррозионной стойкости, предотвращению загрязнения и пригодности для заданных условий. Зона установки, путь контакта с продуктом, очиститель, дезинфицирующее средство, температура, дренаж, состояние поверхности, уплотнения, смазка и документация определяют, допустимы ли 304, 316L или другая конструкция.
Доказывает ли сертификат EN 10204 3.1, что готовый компонент изготовлен из 316L?
Только при сохраненной прослеживаемости. Документ типа 3.1 содержит результаты специального контроля и заверяется уполномоченным представителем изготовителя, независимым от производства. Покупатель должен связать номер плавки, марку, форму изделия и результаты с поставленной гильзой, корпусом, штоком, крепежом или другими названными деталями. Типовой образец сертификата ничего не доказывает о конкретной поставке.
Может ли портативный XRF-анализатор отличить 304 от 316 и 316L?
XRF обычно отличает 304 от 316 по содержанию хрома, никеля и особенно молибдена. Он не измеряет углерод, поэтому не подтверждает, относится ли результат 316 к 316L или 316H. Если низкоуглеродистая марка входит в приемочные требования, используйте метод с определением углерода, например LIBS, OES или подходящий лабораторный анализ.
Можно ли напрямую заменить пневматическую деталь из 316 компонентом из 304?
Совпадение размеров не означает равноценности материалов. Замена из 304 может подойти и работать, но уменьшить запас коррозионной стойкости в хлоридной среде. До согласования замены сравните сплав, все наружные и смачиваемые материалы, пределы давления и температуры, размеры портов и креплений, уплотнения, расход, датчики, условия очистки, область действия сертификата и поведение при отказе.
Источники и технические материалы
- Линейка Outokumpu Supra: типичные обозначения 316/316L, химический состав, содержание молибдена, области применения и особенности сварки низкоуглеродистой стали. Дата обращения: 2026-07-26.
- Технический паспорт линейки Outokumpu Core: обозначения 304/304L и сведения о материале. Дата обращения: 2026-07-26.
- Nickel Institute IGN 4-25-02: условные рекомендации по содержанию хлоридов в природной и питьевой воде и указанные ограничения. Дата обращения: 2026-07-26.
- 21 CFR 117.40: очищаемость, коррозионная стойкость, среда предполагаемого применения, санитарная обработка и требования к пневматическим системам. Дата обращения: 2026-07-26.
- Регламент (EC) № 1935/2004: принципы безопасности ЕС для материалов, контактирующих с пищевыми продуктами. Дата обращения: 2026-07-26.
- Вопросы и ответы FDA по cGMP для оборудования: валидация очистки конкретного оборудования и выбор конструкционных материалов. Дата обращения: 2026-07-26.
- BSI: BS EN 10204:2004: документы контроля металлической продукции. Дата обращения: 2026-07-26.
- Thermo Fisher: XRF, LIBS и OES для PMI: идентификация сплавов методом XRF и ограничения измерения углерода. Дата обращения: 2026-07-26.
- ISO 14743:2020: полные сборки вставных соединителей с термопластичной трубкой. Дата обращения: 2026-07-26.
