氣動元件該選不鏽鋼 304 還是 316？
選擇不鏽鋼 304 或 316 氣動元件時，應讓合金符合實際曝露條件，而不是把某一牌號視為任何情況都更好。乾燥的室內環境通常可以採用 304；若有含氯清洗、海岸鹽分沉積、鹵水或侵蝕性清潔劑，初步選材通常應轉向 316 或 316L。遇到更嚴苛的化學環境時，兩者可能都不夠耐受。
牌號只是決策的一部分。氣壓缸、閥件、接頭或過濾調壓器可能同時包含多種金屬、彈性體、潤滑劑、塗層、感測器與螺紋接合面。完整總成除了要耐受環境，也必須符合壓力、溫度、洩漏、可清潔性與文件要求。
重點摘要
- Outokumpu 的代表性 316L 化學成分約含 2.1% 鉬；304 則未刻意添加鉬。
- 316 的抗氯化物孔蝕能力優於 304，但並非完全不會腐蝕。
- 確認每一項外露與接液材料，再把證明文件追溯到實際交付的零件。
簡短答案：依曝露條件與證據選擇牌號
Outokumpu 的代表性 316L/4404 化學成分約含 2.1% 鉬，而 304 系列不含鉬，這說明了 316L 面對氯化物曝露時為何具有較好的起始條件（Outokumpu Supra 系列；Outokumpu Core 系列）。但這不代表 316L 在任何環境下都能保證不腐蝕。
若安裝環境乾燥、有遮蔽，且沒有實質氯化物或侵蝕性化學品曝露，並且完整元件符合其他要求，可選用 304 或 304L。若鹽分、氯化物、反覆濕式清洗、化學沉積物或狹縫使局部腐蝕成為可信風險，則應考慮 316 或 316L。
接著還要確認 316 是否足夠。滯留海水、次氯酸鹽、鹽酸、高溫、蒸發濃縮與狹窄縫隙都可能侵蝕 316。雙相不鏽鋼、高鉬合金、非金屬設計、塗層、將致動器移離曝露區，或更換清潔劑，都可能是更好的方案。真正重要的是已明確界定的服役條件。

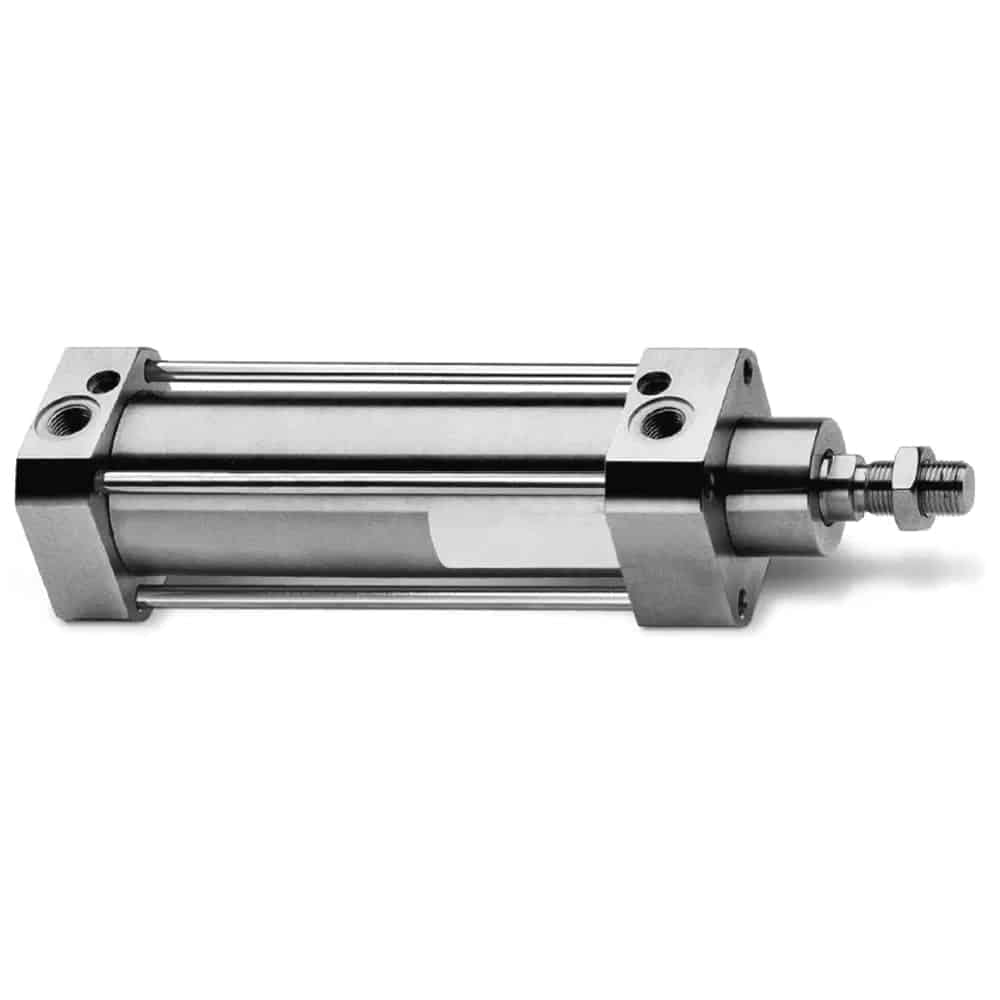

拋光不鏽鋼外觀無法區分 304 與 316，也不能證明缸筒、端蓋、活塞桿、拉桿、緊固件與接頭各自採用了哪一種牌號。
304、304L、316 與 316L 的化學成分有何差異？
這四種常用名稱分別對應四個 UNS 牌號：S30400、S30403、S31600 與 S31603。Outokumpu 將 316/4401 標示為 UNS S31600，316L/4404 則為 S31603；其代表性 316L 化學成分含 17.2% 鉻、10.1% 鎳與 2.1% 鉬（Outokumpu）。
| 常用名稱 | UNS 牌號 | 主要選材差異 |
|---|---|---|
| 304 | S30400 | 通用型鉻鎳沃斯田鐵系不鏽鋼 |
| 304L | S30403 | 304 的低碳版本，對焊接引起的敏化具有較佳抵抗力 |
| 316 | S31600 | 含鉬的鉻鎳牌號，局部腐蝕抵抗力較強 |
| 316L | S31603 | 316 的低碳版本，常用於同時重視焊接與耐蝕證據的場合 |
304 不鏽鋼是常用於一般耐蝕需求的鉻鎳沃斯田鐵系牌號。316 不鏽鋼則是含鉬的對應牌號，適合需要提高抵抗氯化物局部侵蝕裕度的服役環境。
「L」代表低碳，不是「低壓」、「長壽命」，也不等於自動符合食品級要求。Outokumpu 指出，其 316L 產品在厚度約 5 至 6 mm 以上的截面焊接時，不會有同樣程度的晶間腐蝕敏感性；但這項產品形態指引不能直接視為所有鑄件、棒材、接頭或成品氣動元件都適用的通則。
成分限值也取決於指定的材料規範與產品形態。軋製板材、棒材、鑄造閥體、緊固件與焊材可能採用不同的牌號與驗收限值。採購時應要求材料標準、牌號、爐號、產品形態與證明文件，而不是接受只寫「不鏽鋼」的採購單。
牌號選擇與壓力選擇是兩項不同的決策。合金選擇回答的是金屬表面能否耐受某種曝露；幾何形狀、壁厚、密封設計、製造製程、耐壓試驗與溫度，才決定成品氣動元件能否安全承壓。
鉬為何有幫助？316 又會在哪些情況失效？
Nickel Institute 僅在 pH 6 至 8.5 的條件下，以 304 約 200 ppm、316 約 1,000 ppm 的氯化物濃度作為一般水系服務參考，並警告在更低濃度下仍可能發生孔蝕或縫隙腐蝕（Nickel Institute）。這些數值並非適用所有氣動元件的通用上限。
鉬有助於提高鈍化膜抵抗氯化物局部侵蝕的穩定性，因此 316 的抗孔蝕當量值通常高於 304。常用的初步篩選關係式如下：
其中 Cr、Mo 與 N 分別是實際化學成分中鉻、鉬與氮的質量百分比。PREN 用來比較合金成分，不能預測腐蝕速率、孔蝕深度、元件壽命、清潔劑相容性或安全的氯化物濃度門檻。
為什麼 316 仍會發生孔蝕？水分蒸發會使氯化物濃縮；沉積物下方的局部化學環境可能與主體溶液不同；墊片、螺紋、支架重疊處與 O 型環溝槽會限制氧氣補充並形成狹縫。溫度升高可能加速侵蝕，表面粗糙、嵌入鐵污染、焊接熱變色、鈍化不良與液體滯留也會進一步降低耐蝕裕度。
若要深入了解腐蝕機制，請參閱含氯環境中不鏽鋼氣壓缸的應力腐蝕龜裂與氣壓缸元件間的電偶腐蝕。
選擇牌號前必須收集哪些曝露資料？
21 CFR 117.40 第 (a) 款列出 7 項設備要求，其中包括可清潔性、食品接觸表面的耐腐蝕性，以及對預定環境與清潔程序的耐受性（美國 GovInfo）。這項工程原則不只適用食品工廠：指定合金前，必須記錄真實曝露條件。
請為每一個外露或接液元件收集下列資訊：
| 曝露欄位 | 應記錄內容 | 為何會影響決策 |
|---|---|---|
| 化學品身分 | 產品名稱、有效成分、污染物 | 只寫「清潔劑」或「鹽水」不足以說明相容性 |
| 濃度與 pH | 正常值、最大值、加藥容許差 | 主體濃度可能不同於狹縫中的殘留物 |
| 氯化物來源 | 用水、鹵水、產品、消毒劑、海岸沉積 | 辨識潤濕與濃縮機制 |
| 溫度 | 流體、表面、環境、清洗峰值 | 腐蝕與彈性體行為會隨溫度改變 |
| 時間與頻率 | 接觸時間、循環次數、連續或間歇 | 重複曝露與濕潤時間會影響累積 |
| 沖洗與乾燥 | 沖洗水水質、排水、乾燥間隔 | 清洗結束後，殘留物仍可能持續侵蝕 |
| 幾何 | 螺紋、密封、重疊面、凹部、安裝方向 | 找出狹縫與積液區 |
| 機械損傷 | 磨耗、撞擊、工具痕跡、維修可及性 | 刮傷與污染可能削弱鈍化表面 |
不要只依主體溶液的氯化物濃度選材。兩台機器即使使用相同的水，一台能迅速排乾，另一台卻在支架下方積液，實際結果就可能不同。同樣地，名目濃度較低的消毒劑若反覆乾燥並使殘留物濃縮，也可能變得更具侵蝕性。
嚴苛沖洗環境下的氣壓缸防蝕指南說明了排水、防護、診斷與維護。本篇則聚焦材料牌號的選擇及其驗收證據。
依我們審查應用條件的經驗，缺少的資料往往掌握在衛生或維護人員手上。請向他們索取確切產品標示、稀釋設定、溫度、接觸時間、沖洗步驟與近期化學品變更紀錄。只憑「每日沖洗」決定材料，和只憑「高壓」選擇壓力額定值一樣不可靠。
氣壓缸、閥件、接頭與 FRL 應如何選擇牌號？
ISO 14743:2020 適用於外徑 3 至 16 mm 的熱塑性管搭配完整快插接頭總成，這說明了為什麼只宣稱本體牌號，無法證明整個總成都適用（ISO 14743）。氣壓缸、閥件、接頭、過濾器、調壓器、排水器、感測器與安裝五金也應採用相同的總成層級思維。
| 元件類別 | 必須確認的材料 | 常被忽略的限制 |
|---|---|---|
| 氣壓缸 | 缸筒、端蓋、活塞桿、拉桿、緊固件、安裝件、防塵圈、密封、感測器軌道 | 不鏽鋼缸筒卻搭配鍍層緊固件或不相容的防塵圈 |
| 方向控制閥 | 本體、閥芯或提動閥、彈簧、密封、先導零件、線圈外殼、接頭 | 耐蝕閥體搭配不適用的電氣外殼或先導排氣結構 |
| 快插接頭 | 本體、夾持環、釋放套、O 型環、螺紋塗層、管材 | 「316 本體」卻採用不同牌號的夾持環或不相容管材 |
| FRL 元件 | 上蓋、杯體、護罩、排水器、膜片、彈簧、壓力表、密封 | 金屬上蓋搭配聚合物杯體、鍍鋅彈簧或外露排水器 |
| 歧管 | 本體、嵌件、堵頭、緊固件、密封、接頭 | 混合金屬，以及積存在模組下方的液體 |
對氣壓缸而言，要確認伸出與縮回時哪些部位會曝露。活塞桿可能把殘留物帶過防塵圈；可見缸筒乾燥後，拉桿與後端安裝件仍可能保持濕潤。不鏽鋼結構也不能證明活塞桿硬度、表面粗糙度、負載能力、緩衝或感測器相容性。
對閥件與 FRL 而言，應檢查低點與通氣口。沖洗液可能積聚在手動操作器、電磁閥接頭、壓力表、排水器與杯體護罩周圍。內部壓縮空氣曝露與外部清洗曝露是兩條不同路徑，可能需要分別提供材料與空氣品質證據。
對接頭而言，應指定完整連接組合。現有的不鏽鋼氣動接頭指南說明了本體、夾持環、密封、管材、螺紋與安裝限制如何相互影響。不能只因型錄某一行寫著「316L」就判定接頭合格。
選擇性用材策略可以合理，但前提是曝露界線真實存在。若沖洗液能進入所謂「受保護」的支架、活塞桿會把殘留物帶入內部，或異種金屬接點先成為失效位置，那麼外部採用 316L、內部採用 304 也無濟於事。區分物料清單前，應先畫出曝露路徑。
食品、製藥與海事規範是否一律要求 316L？
不是。美國食品設備規則要求耐腐蝕、可清潔，而且能承受預定食品、清潔劑、消毒劑與作業程序的表面；但 21 CFR 117.40 並未規定每一個氣動元件都必須使用 316L。歐盟第 1935/2004 號規則同樣是為食品接觸材料訂定安全與遷移原則，並未指定唯一通用的不鏽鋼牌號（EUR-Lex）。
在食品工廠中，首先要確認安裝區域與污染路徑。產品區外有遮蔽的致動器，與位於裸露食品上方的接頭或直接接受化學沖洗的氣壓缸，要求並不相同。合金牌號、表面狀態、排水、密封、潤滑劑與文件都必須符合該項確切用途。
製藥規範同樣著重適用性、清潔、污染控制與經驗證的製程，而不是把 316L 當成適用所有設備的法定要求。FDA 指出，在某一件 316 不鏽鋼設備上完成驗證的清潔程序，不能自動移用到不同設備或化合物；材料、設計、用途與污染物都會影響結果（FDA）。
海事環境也需要同樣嚴謹。鹽分環境通常偏好 316 而非 304，但滯留海水與充滿氯化物的狹縫仍可能使 316 發生孔蝕。若主要負荷是鹽霧或海水，請參閱專門的海事用耐腐蝕氣壓缸選型指南。
食品設施採購證據可參考符合 FDA 要求的氣動元件採購指南。該指南將材料證據與完整元件認可、安裝衛生及變更管制分開說明。
如何用 MTR 與 PMI 驗證供應的合金？
BS EN 10204:2004 規範金屬產品的檢驗文件類型，包括以特定檢驗為基礎的文件（BSI）。證明文件只有在其爐號、產品、牌號、尺寸與試驗結果都能追溯到交付的氣動零件時才有意義。通用範本證書無法補足這條追溯鏈。
對關鍵訂單，請要求：
- 材料規範、牌號、UNS 或 EN 代號，以及產品形態；
- 爐號或鑄造批號，以及證書編號；
- 實際化學分析結果，而不只是牌號上限；
- 產品規範要求時的機械性質結果；
- 證書涵蓋哪些元件零件的明確說明；
- 從原料、加工、組裝到交付的追溯性；
- 採購單要求的檢驗文件類型；
- 處理材料替代、混合爐批與供應商變更的程序。
EN 10204 3.1 型證書由製造商授權、且獨立於製造部門的檢驗代表確認，不能稱為第三方認證。3.2 型則依適用安排，再由採購方代表或法規指定的官方檢驗人員共同確認。
材料成分鑑別（PMI）可提供第二層證據。手持式 XRF 通常能藉由測量鉻、鎳與鉬來區分 304 與 316。Thermo Fisher 指出，XRF 無法測量區分 316、316L 與 316H 所需的碳含量；若必須驗證低碳牌號，應使用 LIBS 或 OES（Thermo Fisher）。
鉬點滴試驗可以篩檢是否含 Mo，但無法提供完整化學成分，也不能證明是 L 級。同樣地，只在缸筒上讀取一次 XRF，無法證明端蓋、活塞桿、緊固件、閥芯嵌件或接頭的材質。檢驗前應先定義取樣位置與不合格處置方式。
氣動元件材料追溯指南提供更完整的文件管制流程。
實用的材料選擇與 RFQ 檢查表
Outokumpu 將 304、304L、316 與 316L 定義為四個不同的 UNS 牌號，而 BSI 仍將 EN 10204:2004 維持為現行檢驗文件標準。因此，一份可辯護的 RFQ 必須同時指定材料身分與證據鏈，並把耐蝕適用性與壓力及性能驗收分開處理。
- 定義作業區域。說明零件是處於乾燥、有遮蔽、會遭潑濺、直接沖洗、接觸產品、海岸、海事或化學曝露環境。
- 列出每一種化學品。包括濃度、pH、溫度、污染物、接觸時間、頻率、沖洗與乾燥。
- 標示所有曝露路徑。涵蓋外部噴灑、內部壓縮空氣、活塞桿運動、排水、通氣口、螺紋、狹縫與維護化學品。
- 完整指定材料。確認本體、活塞桿、緊固件、彈簧、接頭、密封、管材、塗層、潤滑劑、感測器與連接器。
- 選擇起始牌號。受控的溫和曝露可使用 304/304L；當可信的氯化物或化學曝露需要更高抗孔蝕能力時，採用 316/316L。
- 確認 316 是否足夠。嚴苛海水、次氯酸鹽、鹽酸、高溫或滯留狹縫環境，應交由專業人員進一步審查。
- 分開說明 L 級理由。明確指出是否因焊接、熱輸入、耐蝕要求或客戶規範而需要低碳牌號。
- 要求可追溯文件。指定材料標準、UNS/EN 牌號、EN 10204 文件類型、爐批追溯性與所需實際結果。
- 需要時定義 PMI。說明儀器方法、檢測元素、碳含量要求、取樣位置、校正、驗收標準與不符合處置。
- 確認元件額定值。依確切料號確認壓力、溫度、洩漏、流量、負載、安裝、感測、防護、密封相容性與維護限制。
- 驗證安裝後的系統。完成實際清洗或曝露循環後進行檢查，並記錄腐蝕、沉積物、排水、洩漏與任何材料替代。
最完整的採購說明應明確指出曝露條件與證據，而不是承諾通用使用壽命。如此可讓供應商提出 304、316L、更高合金、塗層或設計變更，同時讓每一項偏離規格之處都清楚可見，供工程審核。
不鏽鋼氣動元件常見問題：採購人員應問什麼？
Outokumpu 的代表性 316L 化學成分含 2.1% 鉬，而 Thermo Fisher 證實 XRF 無法驗證 316 與 316L 的碳含量差異。以下常見問題說明合金選擇、法規適用性、證書證據、現場檢測與成品氣動元件直接替換之間的實際界線。
氣動元件選用 316 一定比 304 好嗎？
不一定。316 含鉬，因此通常比 304 更能抵抗氯化物孔蝕；但在乾燥、有遮蔽且只接受溫和清洗的環境中，304 也可能適用。請比較實際曝露、完整總成材料、壓力額定值、密封、幾何與文件。嚴苛氯化物或化學環境也可能超過 316 的能力，需要更高合金或重新設計。
所有食品或製藥應用都必須使用 316L 嗎？
美國或歐盟並沒有要求每一個氣動元件都使用 316L 的通用規定。適用規範著重可清潔性、耐腐蝕性、污染控制，以及對預定條件的適用性。安裝區域、產品接觸路徑、清潔劑、消毒劑、溫度、排水、表面狀態、密封、潤滑劑與文件，共同決定 304、316L 或其他結構是否可接受。
EN 10204 3.1 證書能證明成品元件是 316L 嗎？
只有在追溯鏈完整時才可以。3.1 型文件記載特定檢驗結果，並由製造商授權且獨立於製造部門的檢驗代表確認。採購人員仍須把文件中的爐號、牌號、產品形態與結果，連結到交付的缸筒、本體、活塞桿、緊固件或其他指定零件。通用範本證書無法證明某一批交貨的材質。
手持式 XRF 能區分 304、316 與 316L 嗎？
XRF 通常可藉由測量鉻、鎳，尤其是鉬，來區分 304 與 316。XRF 無法測量碳，因此不能確認 316 的讀值究竟是 316L 或 316H。若低碳牌號是驗收要求的一部分，請使用 LIBS、OES 或適當的實驗室分析等可測碳方法。
304 元件可以直接取代 316 氣動零件嗎？
尺寸可互換不代表材料等同。304 替代件可能能安裝並運作，卻會降低氯化物環境中的耐蝕裕度。核准替代前，請比較合金、所有外露與接液材料、壓力與溫度限制、連接口與安裝尺寸、密封、流量、感測器、清洗條件、證書涵蓋範圍及失效行為。
資料來源與技術參考
- Outokumpu Supra 系列，代表性 316/316L 牌號、化學成分、鉬含量、應用與低碳焊接背景。擷取於 2026-07-26。
- Outokumpu Core 系列資料表，304/304L 牌號與材料背景。擷取於 2026-07-26。
- Nickel Institute IGN 4-25-02，天然水與飲用水的條件式氯化物指引，以及文件所述限制。擷取於 2026-07-26。
- 21 CFR 117.40，可清潔性、耐腐蝕性、預定使用環境、衛生與氣動系統要求。擷取於 2026-07-26。
- 歐盟第 1935/2004 號規則，歐盟食品接觸材料安全原則。擷取於 2026-07-26。
- FDA 設備 cGMP 問答，設備專屬清潔驗證與構造材料背景。擷取於 2026-07-26。
- BSI：BS EN 10204:2004，金屬產品的檢驗文件。擷取於 2026-07-26。
- Thermo Fisher：用於 PMI 的 XRF、LIBS 與 OES，XRF 合金辨識與碳含量量測限制。擷取於 2026-07-26。
- ISO 14743:2020，搭配熱塑性管的完整快插接頭總成。擷取於 2026-07-26。
