الضغط المطلق هو الضغط المقاس من الفراغ التام، بينما ضغط القياس يقاس من الجو المحلي. في أعمال النيوماتيك، يكون الفرق مهماً جداً عندما تحسب كتلة الغاز، أو نسب الضاغط، أو مستوى الفراغ، أو كثافة الهواء، أو التدفق عبر القيود، أو تأثيرات الارتفاع. أما لقوة أسطوانة بسيطة تعمل ضد جانب عادم مفتوح، فيظل ضغط القياس عادة هو ضغط العمل الصحيح.
عند مستوى البحر، يبلغ الضغط الجوي القياسي نحو 14.696 psi، أو 101.325 kPa، أو 1.01325 bar (NOAA NDBC). هذا يعني أن خط هواء مصنع عند 80 PSIG ليس 80 PSIA. إنه حوالي 94.7 PSIA. لا يظهر هذا الفرق الإضافي البالغ 14.7 psi على مقياس ورشة عادي، لكنه لا يزال جزءاً من حساب الغاز.
نقاط رئيسية
- الضغط المطلق يساوي ضغط القياس زائد الضغط الجوي المحلي، لذلك تكون 80 PSIG عند مستوى البحر 94.7 PSIA (NOAA NDBC).
- استخدم ضغط القياس لقوة الأسطوانة الأساسية، لكن استخدم الضغط المطلق لقوانين الغاز، ونسب الضاغط، والفراغ، والارتفاع، وعمل تدفق الكتلة.
- اكتب دائماً PSIA أو PSIG أو bara أو barg. كلمة "psi" الغامضة تسبب أخطاء تحجيم يمكن منعها.
جدول المحتويات
- ما الضغط المطلق وكيف يختلف عن ضغط القياس؟
- مراجع الضغط المستخدمة في الأنظمة النيوماتيكية
- لماذا تحتاج قوانين الغاز النيوماتيكية ونسب الضاغط إلى ضغط مطلق؟
- كيف يغير الارتفاع الضغط المطلق في الأنظمة النيوماتيكية؟
- فحوص تحويل الضغط المطلق
- ما الأخطاء التي تسبب أخطاء حساب الضغط المطلق؟
- الأسئلة الشائعة
ما الضغط المطلق وكيف يختلف عن ضغط القياس؟
يقاس الضغط المطلق من ضغط صفر، بينما يقاس ضغط القياس من الضغط الجوي المحلي. تعرف وزارة الطاقة الأمريكية الضغط المطلق بأنه الضغط الكلي المقاس من الصفر في قاموس مرجع الهواء المضغوط لديها (DOE Sourcebook, 2022). بلغة الورشة: PSIA = PSIG + الضغط الجوي المحلي.
أسهل طريقة لتجنب الأخطاء هي طرح سؤال واحد قبل الحساب: "هل تقارن هذه الصيغة الضغط بالجو، أم تقارن حالة غاز بحالة غاز أخرى؟" إذا كانت تقارن حالات الغاز، فاستخدم الضغط المطلق. وإذا كانت قوة مشغل بسيطة من هواء المصنع ضد جانب عادم مفتوح، فعادة يكون ضغط القياس صحيحاً.
| المرجع | نقطة الصفر | تسميات الوحدات الشائعة | الاستخدام النيوماتيكي المعتاد |
|---|---|---|---|
| الضغط المطلق | فراغ تام | PSIA، bara، kPa مطلق | قوانين الغاز، نسب الضاغط، الفراغ، كثافة الهواء |
| ضغط القياس | الجو المحلي | PSIG، barg، kPa قياس | إعدادات المنظم، دفع الأسطوانة، ضغط الخط |
| الضغط التفاضلي | نقطة عملية أخرى | PSID، bar dP، kPa dP | هبوط الفلتر، هبوط الصمام، قياس التدفق |
| قراءة مقياس الفراغ | نزولاً من الجو المحلي | inHg vacuum، PSIG سالب | أكواب الفراغ، التفريغ، فحوص التسرب |
كيف يبدو ذلك على الماكينة؟ منظم مضبوط على 6 bar gauge في مصنع قريب من مستوى البحر يساوي تقريباً 7.013 bar absolute، لأن الجو المحلي يضيف نحو 1.013 bar. سيعرض محول ضغط مضبوط للضغط المطلق هذه القيمة الكاملة. أما مقياس نيوماتيكي عادي فسيعرض الضغط المفيد فوق ضغط الغرفة حوله.
مراجع الضغط المستخدمة في الأنظمة النيوماتيكية
تعرض معظم مقاييس النيوماتيك الضغط فوق الجو المحلي، لا الضغط الكلي للغاز. توضح NOAA أن ضغط الهواء يأتي من وزن الهواء فوق الموقع، مع ضغط قياسي عند مستوى البحر قريب من 14.7 psi (NOAA NDBC). هذا المرجع المحلي هو سبب عدم خلط PSIG وPSIA دون تحويل.
مقياس مثبت على منظم يكون مقصوداً أن يرجع إلى الغرفة، لأن هذا ما "يشعر" به المشغل عندما ينفّس الجانب الآخر إلى الغرفة نفسها. لهذا تكون معادلة القوة الأساسية لأسطوانة مزدوجة الفعل عادة:
القوة = الضغط المقاس x مساحة المكبس الفعالةلشوط التمديد من جهة التجويف، استخدم مساحة التجويف. ولشوط الرجوع من جهة القضيب في أسطوانة قياسية ذات قضيب، اطرح مساحة القضيب أولاً. أما في الأسطوانة بلا قضيب، فتعتمد المساحة المفيدة على شريط الختم وتصميم المكبس، لذلك استخدم المساحة الفعالة في الكتالوج بدلاً من التخمين من حجم الجسم فقط.
أين يدخل الضغط المطلق؟ يدخل عندما يكون الهواء نفسه موضوع الحساب. هل تحتاج إلى معرفة كتلة الهواء داخل خزان؟ استخدم الضغط المطلق. هل تحتاج إلى تقدير درجة حرارة تصريف الضاغط من نسبة الضغط؟ استخدم الضغط المطلق. هل تحتاج إلى مقارنة أداء أكواب الفراغ بين مصنع عند مستوى البحر ومنشأة جبلية؟ استخدم الضغط المطلق مرة أخرى.
في خبرتنا، تبدأ معظم أخطاء الموقع من رقم غير موسوم. يقول الرسم "pressure: 6 bar"، فيقرأه مورد على أنه barg، ويقرأه نموذج محاكاة على أنه bara، والنتيجة خطأ مرجعي صامت بمقدار 1 bar. قد يتحرك المكوّن في التجربة، لكن نموذج الطاقة، أو تقدير زمن الملء، أو حساب الفراغ لن يكون موثوقاً.
لماذا تحتاج قوانين الغاز النيوماتيكية ونسب الضاغط إلى ضغط مطلق؟
تستخدم معادلات الغاز الضغط المطلق لأنها تصف حالة فيزيائية للغاز، لا إزاحة أداة القياس. تعرض NASA Glenn علاقة الغاز المثالي كضغط مضروب في حجم يساوي ثابت الغاز مضروباً في درجة الحرارة، مع ارتباط الضغط بكثافة الغاز ودرجة الحرارة المطلقة (NASA Glenn). في النيوماتيك، يعني ذلك تحويل PSIG قبل استخدام PV = nRT.
تنطبق القاعدة نفسها على نسبة ضغط الضاغط:
نسبة الضغط = ضغط الطرد المطلق / ضغط السحب المطلقعند مستوى البحر، إذا كان الضاغط يصرّف إلى 80 PSIG مع سحب جوي، فالقيم هي:
ضغط الطرد المطلق = 80 + 14.7 = 94.7 PSIA
ضغط السحب المطلق = 14.7 PSIA
نسبة الضغط = 94.7 / 14.7 = 6.44:1إذا قسم شخص 80 على 0، أو 80 على 14.7، تكون النسبة خاطئة قبل بدء النقاش. هذه ليست تفصيلة صغيرة في جدول بيانات. تؤثر نسبة الضاغط في الحرارة، والتدرج، والكفاءة الحجمية، واستعادة الخزان، وما إذا كان منحنى الضاغط المنشور ينطبق على التركيب.
تشير وزارة الطاقة إلى أن كثيراً من المصانع الصناعية تتعامل مع الهواء المضغوط كمنفعة حيوية، مع أنظمة ضاغط تتراوح من وحدات صغيرة 5 hp إلى أنظمة تتجاوز 50,000 hp (DOE Sourcebook, 2022). بهذا الحجم، يمكن لخطأ مرجع الضغط أن يهدر الطاقة قبل أن يسبب عطل حركة واضحاً.
يؤثر هذا أيضاً في التدفق عبر القيود والصمامات والفوهات. عند تحجيم صمام لـ نظام تحكم نيوماتيكي، يجب أن تستخدم نسبة الضغط الضغط المطلق. إذا كان الجانب العلوي 6 barg، فالضغط المطلق العلوي يقارب 7.013 bara، وليس 6 bar.
كيف يغير الارتفاع الضغط المطلق في الأنظمة النيوماتيكية؟
ينخفض الضغط الجوي مع ارتفاع الموقع. يوضح نموذج الغلاف الجوي القياسي من NASA أن الضغط ينخفض من 14.7 psi عند مستوى البحر إلى نحو 12.2 psi قرب 5,000 ft ونحو 10.1 psi قرب 10,000 ft (NASA Glenn). عند إعداد 80 PSIG نفسه، يكون الضغط المطلق الكلي أقل عند الارتفاع.
هذا هو الفصل العملي. إذا امتدت أسطوانة ضد الجو المحلي نفسه على جانب العادم، فإن دفعها الأساسي ما زال يعتمد على ضغط القياس. يوفر منظم 80 PSIG فرق ضغط 80 psi عبر مساحة المكبس النشطة، بافتراض أن مسار العادم حر وأن الضغط الخلفي صغير.
تظهر آثار الضغط المطلق في أماكن أخرى:
- خزان عند الارتفاع يخزن كتلة هواء أقل عند PSIG وحجم نفسيهما.
- ضاغط عند الارتفاع لديه ضغط وكثافة سحب أقل.
- كوب الفراغ لديه ضغط جوي أقل متاح لدفع قطعة العمل نحو الكوب.
- تتغير نماذج التدفق وفحوص نسبة الضغط لأن الجانبين يجب أن يكونا مطلقين.
- تصبح اختبارات معدل التسرب وانحلال الضغط أكثر حساسية لتغيرات البارومتر المحلي.
هذه الدقة مهمة. القول إن "الارتفاع يقلل قوة الأسطوانة 3 percent لكل 1,000 ft" تعميم زائد. العبارة الأكثر دفاعاً هي: الارتفاع يقلل الضغط الجوي المحلي، ما يغير حسابات الضغط المطلق لكتلة الهواء، وسحب الضاغط، وقوة الفراغ، ونسب الضغط. أما دفع الأسطوانة من مشغل منظم بضغط قياس ومهوّى، فيحسب عادة من فرق ضغط القياس.
لمنشأة جبلية، وثّق الضغط الجوي المحلي في ملف التصميم. قد تنجح ماكينة بنيت عند مستوى البحر ثم ركبت قرب 5,000 ft في فحوص قوة المشغل، لكن يجب مراجعة سحب الضاغط، وأكواب الفراغ، وتقدير زمن الملء، وحدود انحلال الضغط.
فحوص تحويل الضغط المطلق
تحويل الضغط عملية من خطوتين: حوّل المرجع، ثم حوّل الوحدة. الجو القياسي يساوي 101.325 kPa، أو 1.01325 bar، أو 14.696 psi (NOAA NDBC). في مشاريع النيوماتيك الدولية، يعني ذلك أن 5 barg تساوي 6.013 bara قبل تحويلها إلى psi أو kPa.
استخدم هذه الصيغ أولاً:
PSIA = PSIG + الضغط الجوي المحلي
PSIG = PSIA - الضغط الجوي المحلي
الضغط المطلق (bara) = الضغط المقاس (barg) + الضغط الجوي المحلي بوحدة bar
الضغط المقاس (barg) = الضغط المطلق (bara) - الضغط الجوي المحلي بوحدة bar
ضغط الفراغ المطلق = الضغط الجوي المحلي - ضغط الفراغ المقاسثم حوّل الوحدات:
| التحويل | المعامل |
|---|---|
| psi إلى kPa | 6.89476 |
| kPa إلى psi | 0.145038 |
| psi إلى bar | 0.0689476 |
| bar إلى psi | 14.5038 |
| inHg إلى psi | 0.491154 |
| psi إلى inHg | 2.03602 |
أمثلة محلولة:
| المعطى | الجو المحلي | النتيجة الصحيحة | ملاحظات |
|---|---|---|---|
| 80 PSIG | 14.7 PSIA | 94.7 PSIA | هواء مصنع عند مستوى البحر |
| 80 PSIG | 12.2 PSIA | 92.2 PSIA | نحو 5,000 ft في الغلاف القياسي |
| 5 barg | 1.013 bar | 6.013 bara | مواصفة أوروبية شائعة |
| 25 inHg vacuum | 14.696 PSIA | 2.42 PSIA | 14.696 - (25 x 0.491154) |
| 600 kPa gauge | 101.325 kPa | 701.325 kPa absolute | افتراض الجو القياسي |
أستخدم قاعدة مراجعة بسيطة في فحوص التصميم: إذا تضمن الحساب حجماً، أو حرارة، أو كثافة، أو كتلة، أو نسبة ضاغط، أو فراغاً، فيجب أن يحمل كل ضغط في ذلك السطر لاحقة "a" أو "g". بلا لاحقة، لا موافقة. يبدو ذلك متشدداً حتى تغير قيمة غير موسومة اختيار ضاغط.
ما الأخطاء التي تسبب أخطاء حساب الضغط المطلق؟
الخطأ الأكثر شيوعاً هو استخدام ضغط القياس داخل صيغ تحتاج إلى ضغط مطلق. تسرد NIST نطاقات معايرة الضغط المطلق والتفاضلي من 0.1 Pa إلى 360 kPa للمانومترية منخفضة الضغط (NIST). وجود هذا التمييز لأن مرجع الضغط جزء من القياس، وليس تفصيلة تنسيق.
الخطأ الأول: استخدام PSIG في قوانين الغاز. إذا وضعت 80 في PV = nRT بينما الحالة هي فعلياً 80 PSIG عند مستوى البحر، فأنت تتجاهل 14.7 psi من الضغط الجوي. المدخل المصحح هو 94.7 PSIA. الخطأ النسبي ليس صغيراً عندما تكون الضغوط قريبة من نطاقات هواء المصنع المعتادة.
الخطأ الثاني: استخدام ضغط القياس لنسبة الضاغط. سحب الضاغط ليس صفراً لمجرد أن المدخل مفتوح للجو. عند مستوى البحر، يكون السحب الجوي نحو 14.7 PSIA. وتصريف 80 PSIG يقارب 94.7 PSIA، لذلك تكون النسبة 6.44:1.
الخطأ الثالث: معاملة بوصات الفراغ كضغط مطلق. قراءة فراغ 25 inHg تعني 25 بوصة زئبق تحت الجو المحلي. لا تعني 25 PSIA، ولا تعني ضغطاً مطلقاً سالباً. عند مستوى البحر، 25 inHg vacuum تساوي نحو 2.42 PSIA.
الخطأ الرابع: خلط barg وbara عبر مستندات الموردين. يحدث هذا كثيراً عندما تلتقي ورقة بيانات أوروبية، وحزمة ضاغط من أمريكا الشمالية، ورسم ماكينة آسيوي في مجلد مشروع واحد. اكتب المرجع صراحة في RFQ وفي اختبار القبول.
الخطأ الخامس: استخدام Celsius أو Fahrenheit مباشرة في حسابات قوانين الغاز. الضغط المطلق يجب أن يقترن بدرجة حرارة مطلقة: Kelvin للعمل المتري، وRankine لعمل الوحدات الإمبريالية. تربط معادلة الغاز المثالي من NASA الضغط والكثافة وثابت الغاز والحرارة، لذلك يجب أن تكون مراجع الضغط والحرارة مطلقة (NASA Glenn).
في تحجيم المشغلات، أبقِ التمييز واضحاً. عادة يستخدم حساب قوة الأسطوانة النيوماتيكية ضغط القياس لأن الجانب المقابل ينفّس إلى الجو المحلي. أما الضاغط، أو كوب الفراغ، أو تخزين الخزان، أو نموذج تدفق الكتلة، أو اختبار التسرب فقد يحتاج إلى ضغط مطلق. النظام نفسه، لكن السؤال مختلف.

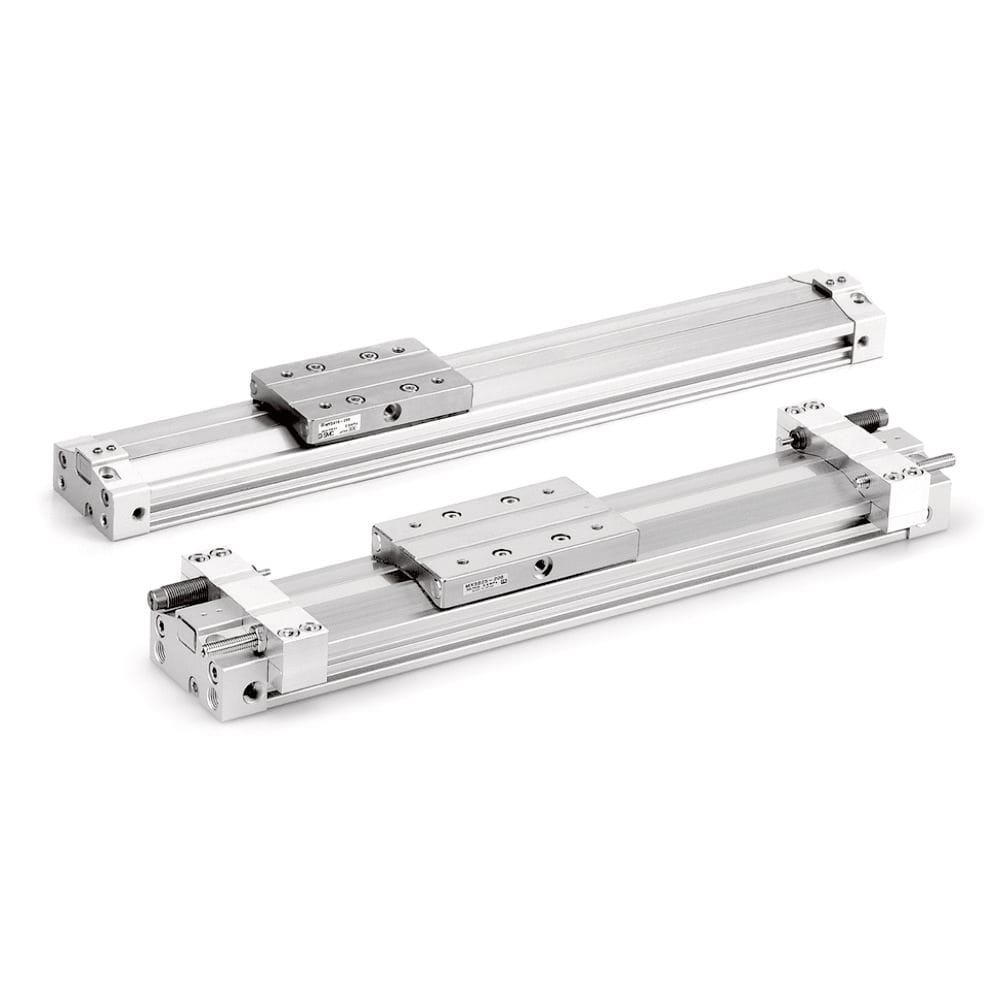

إذا كان المشروع يتضمن أسطوانات نيوماتيكية بلا قضيب، أو منزلقات هواء بلا قضيب، أو صمامات، أو وحدات FRL، أو مسارات أنابيب طويلة، فوّثق نوع الضغط في كل ورقة حساب. هذا يمنع حساب الحركة، وتقدير استهلاك الهواء، ونموذج تحجيم الضاغط من الانفصال بصمت.
الأسئلة الشائعة
ما الضغط المطلق في النيوماتيك؟
الضغط المطلق هو الضغط الكلي المقاس من الفراغ التام. عند مستوى البحر، يكون الخط عند 80 PSIG حوالي 94.7 PSIA لأن الجو القياسي يضيف نحو 14.7 psi (NOAA NDBC). استخدم PSIA أو bara عندما تتضمن الحسابات كتلة الغاز، أو الكثافة، أو نسبة الضاغط، أو الفراغ، أو درجة الحرارة.
هل تحسب قوة الأسطوانة النيوماتيكية بالضغط المطلق أم ضغط القياس؟
تحسب قوة الأسطوانة النيوماتيكية الأساسية عادة بضغط القياس: القوة تساوي PSIG مضروباً في مساحة المكبس الفعالة. يعمل ذلك لأن جانب العادم ينفّس عادة إلى الجو المحلي نفسه. استخدم الضغط المطلق عندما يتغير السؤال إلى كتلة الهواء، أو تخزين الخزان، أو قوة الفراغ، أو نسبة الضاغط، أو نسبة التدفق، أو تصحيح الحرارة.
كيف أحول PSIG إلى PSIA؟
أضف الضغط الجوي المحلي إلى ضغط القياس. عند مستوى البحر، 80 PSIG زائد 14.7 psi تساوي 94.7 PSIA. عند ارتفاع قياسي يقارب 5,000 ft، يكون الجو المحلي أقرب إلى 12.2 PSIA (NASA Glenn)، لذلك تصبح 80 PSIG حوالي 92.2 PSIA.
لماذا تستخدم نسبة ضغط الضاغط الضغط المطلق؟
نسبة ضغط الضاغط تقارن حالة الغاز عند التصريف بحالة الغاز عند السحب، لذلك يجب أن تكون القيمتان مطلقتين. عند تصريف 80 PSIG وسحب جوي عند مستوى البحر، تكون النسبة 94.7 مقسومة على 14.7، أي 6.44:1. استخدام ضغط القياس يخفي ضغط الدخول الحقيقي ويشوّه عمل الضاغط.
كيف يؤثر الارتفاع في أكواب الفراغ؟
تعتمد أكواب الفراغ على الضغط الجوي الذي يدفع الجزء باتجاه الكوب. قرب مستوى البحر، يكون الجو القياسي نحو 14.7 PSIA؛ وقرب 5,000 ft يكون نحو 12.2 PSIA (NASA Glenn). لذلك يمكن لنفس قراءة الفراغ على المقياس أن تولد فرق ضغط مطلقاً أقل عند الارتفاع.
