Los sistemas de lubricación modernos no se limitan a añadir más aceite. Controlan un estado completo: el régimen de contacto, la química del lubricante, la cantidad suministrada, la temperatura, la contaminación, la compatibilidad con las juntas y las pruebas de que la máquina montada sigue funcionando según lo previsto. En neumática, ese estado puede depender de la grasa aplicada en fábrica, de una niebla de aceite introducida de forma deliberada o de un ramal sin aceite debidamente verificado.

El límite más importante depende de la aplicación. Un lubricante que ofrece buenos resultados en un ensayo EP de cuatro bolas no es necesariamente adecuado para la junta de un cilindro. Un grado de viscosidad ISO no identifica sus aditivos. El ajuste de un lubricador no demuestra que el aceite llegue a todos los componentes situados aguas abajo en la cantidad correcta.

Conclusiones clave

  • ISO 8573-1 clasifica por separado las partículas, el agua y el aceite.
  • El régimen de fricción depende de toda la interfaz móvil, no solo de la cantidad de aceite.
  • ISO VG32 identifica un grado de viscosidad, no la química ni la compatibilidad completas.
  • Valide los cambios de lubricante en el sistema neumático montado.

Un sistema de lubricación neumática moderno es la combinación controlada de la grasa aplicada en fábrica, cualquier aporte deliberado de aceite a la línea, la pureza del aire comprimido, los materiales de juntas y superficies, el ciclo de trabajo, los métodos de inspección y los registros de cambios. Su finalidad es mantener un movimiento estable y controlar el desgaste sin provocar fugas, contaminación ni una dependencia irreversible del mantenimiento.

La pregunta de ingeniería útil no es «¿Cuál es el mejor lubricante?», sino «¿Para qué estado de lubricación se diseñó el componente y qué pruebas demuestran que el sistema instalado permanece dentro de ese estado?». Este planteamiento evita tratar el grado de aceite, las afirmaciones sobre los aditivos y los ajustes del lubricador como atajos independientes.

¿Qué hace moderno a un sistema de lubricación?

ISO 8573-1:2010 divide la pureza del aire comprimido en tres grupos principales de contaminantes: partículas, agua y aceite. También identifica contaminantes gaseosos y microbiológicos. Esta estructura muestra por qué la lubricación moderna comienza por los límites del sistema, ya que el aceite introducido deliberadamente, el arrastre procedente del compresor, el agua y las partículas pueden alcanzar la misma interfaz deslizante (ISO 8573-1, 2010).

Un sistema completo desempeña seis funciones relacionadas:

Función Pregunta de ingeniería Pruebas que deben conservarse
Selección del lubricante ¿Son adecuados el aceite base, el espesante, el paquete de aditivos y la viscosidad para la junta y la superficie exactas? Datos del producto, ficha de datos de seguridad, aprobación de compatibilidad
Almacenamiento y estado ¿Han alterado el lubricante el calor, el agua, la oxidación, la separación o la contaminación? Lote, fecha de almacenamiento, estado del envase, registro de muestreo
Suministro ¿El lubricante se aplica en fábrica, de forma manual, mediante dosificación centralizada o transportado como niebla de aceite? Instrucción de montaje, modelo de lubricador, plano del ramal, ajuste de alimentación
Control del contacto ¿La interfaz funciona con lubricación límite, mixta o de película fluida local? Datos de fricción, velocidad, presión, temperatura, superficie y junta
Control de la contaminación ¿Qué partículas, agua, producto de limpieza, medio de proceso o aceite del compresor pueden penetrar? Clase ISO de calidad del aire, registros de filtros y purgas, exposición al proceso
Verificación ¿Cumple el componente montado los límites de fugas, movimiento, temperatura y durabilidad? Ensayo de referencia, límites de aceptación, ciclos o recorrido

Estas funciones no pueden aprobarse por separado. Un aceite compatible puede fallar si nunca llega al contacto. Un suministro fiable también puede causar problemas si elimina la grasa de fábrica, arrastra partículas hasta la pista de una junta o contamina un proceso limpio.

La guía sobre normas de calidad del aire comprimido explica cómo se especifican y miden las partículas, el agua y el aceite. Ese registro de calidad del aire debe formar parte del registro de lubricación, no mantenerse en un archivo de mantenimiento independiente.

Regímenes de fricción en las juntas neumáticas

Un estudio experimental de 2019 sobre cilindros neumáticos comerciales indicó que las juntas del pistón generaban alrededor del 90 % de la fricción medida en las configuraciones ensayadas. La presión influyó en la fricción más que la velocidad, y la geometría de la junta también fue relevante. Por tanto, el análisis de la lubricación debe incluir la presión, el diseño de la junta, el diámetro, el sentido y la velocidad, en lugar de considerar únicamente esta última (Tribology International, 2019).

Tres regímenes ayudan a describir un contacto móvil lubricado:

Régimen Cómo se soporta la carga Implicación neumática
Lubricación límite Las asperezas de las superficies y las películas adsorbidas o formadas por reacción soportan gran parte de la carga La fricción de arranque, el reposo, la química y el daño superficial adquieren importancia
Lubricación mixta La presión del fluido y el contacto entre asperezas comparten la carga La fricción refleja tanto el cizallamiento viscoso como el contacto sólido
Lubricación de película fluida local La presión del lubricante separa parte de la interfaz Un menor contacto sólido no implica automáticamente que no haya fugas ni desgaste

Una junta alternativa puede pasar por más de un régimen durante una sola carrera. La velocidad cae a cero al invertir el sentido, la presión carga el labio y la grasa puede redistribuirse durante el reposo. La textura superficial, la geometría del labio, la viscosidad del lubricante, la temperatura, la longitud de carrera y la contaminación modifican lo que sucede a continuación.

Por eso, una cuña hidrodinámica clásica no constituye un modelo completo de un cilindro neumático. Una junta deformable se carga por presión, invierte el sentido y dispone de una cantidad limitada de lubricante. La guía específica sobre lubricación hidrodinámica en juntas de cilindro explica la formación de la película y los límites de la analogía con el hidroplaneo.

La falta de alimentación merece la misma atención. Una superficie puede tener el lubricante correcto sobre el papel, pero recibir una reposición insuficiente en el contacto real. La limpieza, las carreras largas, las carreras cortas y repetitivas, las temperaturas elevadas, los rascadores dañados o la migración de la grasa pueden dejar expuesta una zona que funciona con lubricación límite. La guía sobre fallos de lubricación límite muestra en qué se diferencia esta situación de la mera ausencia de aceite.

¿Por qué el grado de viscosidad no es una especificación completa del lubricante?

ISO 3448:1992 establece un sistema de clasificación de viscosidad para lubricantes líquidos industriales, incluidos los aceites minerales utilizados para lubricación y tareas relacionadas. Un número ISO VG describe la clase de viscosidad; no define el aceite base, la química de los aditivos, la compatibilidad con las juntas, la volatilidad, la estabilidad frente a la oxidación ni la aprobación del producto terminado (ISO 3448, 1992).

La viscosidad sigue siendo importante. Si es demasiado alta durante el arranque, pueden aumentar la fuerza de arranque y la resistencia al paso por una pequeña vía de dosificación. Si disminuye demasiado a la temperatura de servicio, puede debilitarse la retención de la película y variar la fuga a través de las holguras. Sin embargo, ambos diagnósticos quedan incompletos si no se conocen la geometría del contacto, la velocidad, la presión, la textura superficial y el suministro real de lubricante.

La grasa añade otra dimensión. Su consistencia aparente depende del aceite base, el espesante, la estructura, la temperatura, el historial de cizallamiento y el envejecimiento. Un cilindro montado con grasa no utiliza simplemente un «aceite más espeso». El espesante ayuda a retener y liberar aceite base cerca del contacto móvil, mientras que el movimiento repetitivo, el calor, el agua, la contaminación o los fluidos incompatibles pueden alterar esa estructura.

Trate la viscosidad como uno de los campos del registro de aprobación:

  • Grado de viscosidad ISO o viscosidad medida y temperatura de ensayo
  • Familia del aceite base y paquete de aditivos
  • Espesante y consistencia de la grasa, cuando proceda
  • Temperatura continua y máxima
  • Compuesto de la junta y lubricante de fábrica
  • Material y textura de la superficie, presión, velocidad, reposo y carrera
  • Productos de limpieza, medios de proceso, agua y arrastre del compresor

Dos productos etiquetados como ISO VG32 no son automáticamente intercambiables. La guía sobre envejecimiento de la grasa explica por qué la oxidación, la separación, la contaminación y el trabajo mecánico deben evaluarse con independencia de la etiqueta de viscosidad original.

¿Qué demuestran realmente los aditivos antidesgaste y EP?

ASTM D2783-25 proporciona dos resultados principales para los fluidos lubricantes: un índice carga-desgaste y un punto de soldadura obtenidos con un equipo de ensayo de extrema presión de cuatro bolas. ASTM también indica que los usuarios deben determinar si el resultado de laboratorio se correlaciona con el comportamiento en servicio. Por tanto, una clasificación EP constituye una prueba de ensayo, no una aprobación automática para una junta neumática (ASTM D2783, 2025).

Los aditivos antidesgaste y de extrema presión están destinados a reducir los daños cuando una película de fluido por sí sola no puede separar las superficies. Según la química y las condiciones de funcionamiento, pueden adsorberse, reaccionar o formar películas protectoras en los contactos metálicos. Su utilidad depende de la temperatura de activación, el par de materiales, la carga, el modo de deslizamiento y los efectos combinados de toda la formulación.

Este mecanismo puede ser importante en engranajes, rodamientos, compresores y herramientas neumáticas. No debe extrapolarse sin más a los cilindros:

  • Muchos contactos de cilindro incluyen elastómeros, poliuretano, materiales basados en PTFE, camisas de aluminio, vástagos revestidos, grasa y movimiento alternativo a baja temperatura.
  • Un aditivo que protege un contacto de cuatro bolas de acero puede hinchar una junta, alterar la grasa, dejar depósitos o modificar la fricción a baja velocidad.
  • Un punto de soldadura alto no mide las fugas de aire, el desgaste de la junta del vástago, el arrastre de niebla de aceite ni la compatibilidad con un proceso situado aguas abajo.
  • Los aditivos no corrigen la desalineación, las cargas laterales, una contrasuperficie dañada, la contaminación abrasiva ni un perfil de junta incorrecto.

Utilice los ensayos de laboratorio para comparar una propiedad definida mediante un método definido. Después, valide conjuntamente el lubricante completo, la junta, la superficie y el ciclo de trabajo. Una afirmación de producto como «reforzado con EP» no sustituye la lista de lubricantes aprobados por el fabricante del cilindro.

La selección del lubricante falla cuando una propiedad real se utiliza fuera de los límites de las pruebas que la sustentan. La viscosidad, el punto de soldadura, la huella de desgaste, el punto de goteo y la clasificación de compatibilidad pueden ser mediciones válidas. Ninguna de ellas representa por sí sola el conjunto neumático en funcionamiento.

Grasa de fábrica, niebla de aceite en la línea y control del suministro

SMC indica que los cilindros sin lubricación aplicables vienen lubricados de por vida en fábrica. Si se añade lubricación, especifica aceite de turbina ISO VG32 para los productos citados y advierte que el suministro debe mantenerse porque el aceite añadido puede desplazar el lubricante original. Por tanto, comenzar a utilizar niebla de aceite puede crear una dependencia permanente del mantenimiento (Manual MGC de SMC, consultado en 2026).

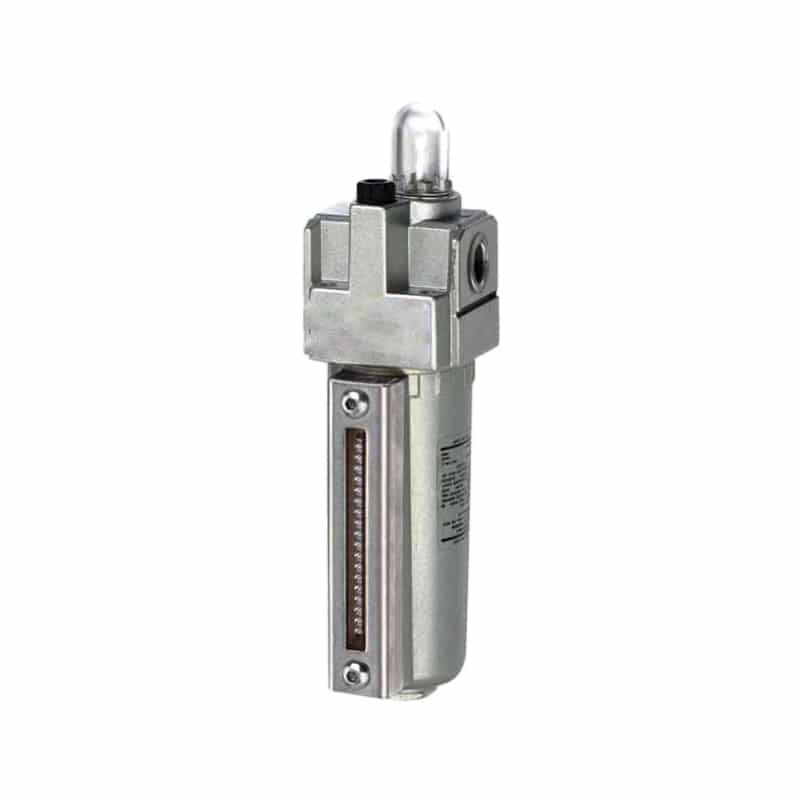

Lubricador neumático de línea con vaso metálico utilizado para dosificar niebla de aceite en un ramal de aire comprimido autorizado

Un lubricador de línea modifica el estado de lubricación de todos los componentes compatibles situados aguas abajo en su ramal.

La grasa de fábrica y el aceite de línea resuelven problemas de suministro diferentes:

Estado del suministro Qué significa Principal riesgo de control
Lubricado en fábrica, sin niebla de aceite habitual La grasa se aplica durante la fabricación y el diseño validado la retiene La limpieza, el calor, la contaminación o el mantenimiento eliminan la película original
Niebla de aceite deliberada y continua Un lubricador dosifica aceite en un ramal autorizado Aceite incorrecto, alimentación variable, vaso vacío, contaminación de todo el ramal, interrupción posterior
Relubricación manual o de mantenimiento Se aplica grasa o aceite durante una reconstrucción o un mantenimiento programado Cantidad incorrecta, lugar equivocado, lubricantes mezclados, contaminación durante el montaje
Arrastre fortuito El aceite o los residuos del compresor llegan involuntariamente a los componentes Química no controlada, dosis inestable, contaminación del escape

Festo describe una familia de lubricadores que añade una cantidad de aceite ajustable con precisión e indica que la proporción de niebla de aceite está relacionada con el caudal de aire comprimido (Lubricadores de aire Festo, consultado en 2026). Por tanto, el ajuste visible del goteo no constituye una especificación universal de gotas por ciclo. El intervalo de caudal, la orientación de montaje, la presión, el nivel de aceite, la distancia aguas abajo, la geometría del ramal y el manual del componente siguen siendo importantes.

Antes de instalar un lubricador, enumere todas las válvulas, cilindros, escapes rápidos, reguladores de caudal, silenciadores, boquillas, envolventes de sensores e interfaces de proceso situados aguas abajo. Un solo dispositivo que prohíba el aceite, un escape que alcance el producto o un ramal que necesite otro lubricante pueden invalidar el cambio.

La guía de mantenimiento de unidades FRL aborda las comprobaciones de vasos, purgas, filtros, reguladores y lubricadores. La guía sobre grasa de prelubricación durante el rodaje del cilindro trata el problema independiente de la lubricación de montaje.

¿Cómo se controlan la compatibilidad de las juntas y la contaminación?

Parker enumera seis requisitos para seleccionar lubricantes en aplicaciones con juntas tóricas, entre ellos la compatibilidad dimensional, la estabilidad térmica, la estabilidad química, la adherencia, la compatibilidad con el medio de contacto y la prevención de filtros obstruidos. El manual también afirma que la elección del lubricante es especialmente importante en aplicaciones neumáticas dinámicas (Manual de juntas tóricas de Parker, consultado en 2026).

Los nombres de las familias de materiales solo sirven como punto de partida para el cribado. Las juntas de NBR, poliuretano, FKM y materiales basados en PTFE comprenden numerosos compuestos y perfiles. Las cargas, los sistemas de vulcanización, la dureza, los elementos de energización, el diseño de la ranura, el acabado superficial y los aditivos reales del aceite pueden modificar el hinchamiento, la contracción, la fricción, el desgaste y las fugas.

ISO 1817:2024 evalúa el caucho vulcanizado y termoplástico antes y después de sumergirlo en líquidos de ensayo. Puede servir para estudiar la compatibilidad con un líquido, una temperatura, un tiempo, una probeta, una propiedad y un límite de aceptación concretos. Por sí sola no valida una junta móvil, una ranura, una contrasuperficie, una mezcla de lubricantes ni un cilindro completo (ISO 1817, 2024).

Utilice una escala progresiva de pruebas:

  1. Confirme el lubricante exacto, la grasa de fábrica, el producto de limpieza, el medio de proceso y el arrastre del compresor.
  2. Identifique cada junta por su posición, perfil, código de compuesto y revisión.
  3. Revise los datos de compatibilidad del fabricante para los materiales y la temperatura exactos.
  4. Cuando los datos estén incompletos, acuerde un ensayo de inmersión con mediciones y límites declarados.
  5. Ensaye el cilindro montado para comprobar fugas, fricción, movimiento, temperatura y estado de las superficies.
  6. Supervise el ramal de producción con respecto a la misma referencia.

En procesos alimentarios, farmacéuticos, cosméticos o similares, la higiene añade otro límite. ISO 21469:2006 aborda la formulación, fabricación, utilización y manipulación de lubricantes que pueden entrar en contacto fortuito con productos. No cubre las sustancias destinadas al contacto directo con el producto ni sustituye el control de contaminación específico de la máquina (ISO 21469, 2006).

La guía sobre lubricación del aire y materiales de juntas presenta el procedimiento detallado para seleccionar compuestos. Los ramales de válvulas requieren su propia revisión, porque el aire sin lubricar puede afectar a las juntas de válvulas de corredera de forma distinta que a una junta de pistón o de vástago.

¿Cómo debe aprobarse y supervisarse un cambio de lubricación?

ISO 19973-3:2015 expresa la fiabilidad de los cilindros neumáticos mediante dos medidas de servicio, ciclos o kilómetros, y especifica procedimientos de ensayo y niveles de umbral para cilindros con vástago. Por tanto, un cambio de lubricación debe evaluarse frente al ciclo de trabajo y los límites de fallo declarados, no a partir de una promesa de vida útil por calendario ni de una única carrera fluida durante la puesta en marcha (ISO 19973-3, 2015).

Utilice un proceso de cambio controlado:

Etapa Registro necesario Rechazar o investigar cuando
Definir Modelos de componentes, juegos de juntas, superficies, ciclo de trabajo, grasa o aceite actuales, calidad del aire Se desconoce la identidad instalada o el estado de lubricación actual
Cribar Lubricante propuesto, aditivos, viscosidad, temperatura, materiales, restricciones del proceso Las pruebas de compatibilidad o de proceso están incompletas
Comprobación de laboratorio Ensayo de materiales acordado, estado del lubricante, método de dosificación o aplicación El método de ensayo no representa la decisión que se está tomando
Montar Cantidad, ubicación, limpieza, orientación de la junta, par de apriete, estado de la superficie El montaje difiere del procedimiento autorizado
Ensayo funcional Fugas, arranque, movimiento en marcha, tiempo de carrera, temperatura, amortiguación Los resultados superan los límites declarados o difieren de forma sustancial de la referencia
Durabilidad y liberación Ciclos o recorrido, intervalo de inspección, umbrales de fallo, responsable de aprobación La tendencia empeora o reaparece el modo de fallo original

ISO 10099:2001 proporciona criterios de inspección funcional final y aceptación para cilindros neumáticos de doble efecto y vástago simple (ISO 10099, 2001). Utilícela cuando corresponda y añada después las condiciones de carga, velocidad, temperatura, contaminación, reposo y lubricación específicas de la máquina que la norma no puede deducir.

Supervise los resultados, no solo el aspecto del aceite. Entre las señales útiles figuran la presión de arranque, el tiempo de carrera con carga, la presión dinámica en los puertos, el punto de fuga, la temperatura superficial, el ruido, el aceite en el escape, el estado del vástago o de la camisa, las dimensiones de las juntas, el estado diferencial del filtro, el historial de purgas y el consumo de lubricante. Registre el estado de funcionamiento y el método de medición con cada resultado.

Flujo de control de cambios en la lubricación neumática moderna Un flujo vertical define el sistema instalado, analiza la compatibilidad del lubricante y los materiales, controla el suministro, verifica el funcionamiento del cilindro y libera el cambio con seguimiento. Controle todo el estado de lubricación 1 Defina el estado instaladoComponente, junta, superficie, grasa, aceite, calidad del aire y servicio 2 Analice el lubricante completoViscosidad, aceite base, aditivos, temperatura y límites del procesoCompruebe todos los componentes situados aguas abajo 3 Controle la aplicación y el suministroCantidad, ubicación, limpieza, dosificación, ramal y estado de rellenadoRegistre el método autorizado 4 Verifique el funcionamiento montadoFugas, fricción, movimiento, temperatura, amortiguación y superficiesCompare con una referencia documentada 5 Libere y superviseCiclos o recorrido, activador de inspección, umbral de fallo y responsableReabra la revisión cuando cambie cualquier campo controlado
Un cambio de lubricante solo se completa cuando la compatibilidad de los materiales, el suministro, el funcionamiento del conjunto y los límites de seguimiento forman parte de un único registro trazable.

La señal de seguimiento más sólida es un cambio con respecto a una referencia controlada, no un valor absoluto aislado. Un aumento de la presión de arranque aporta poca información si no se mantienen la misma carga, temperatura, duración del reposo, sentido, calidad del aire y método de medición. Los buenos datos de lubricación conservan el contexto operativo que permite comparar.

Preguntas frecuentes sobre sistemas de lubricación avanzados

ISO 10099 abarca los ensayos funcionales finales de una clase de cilindro definida, mientras que ISO 19973-3 expresa la fiabilidad en ciclos o kilómetros. Juntas ilustran una regla central: las pruebas de lubricación deben estar vinculadas al componente exacto, a la condición de ensayo y al límite de aceptación. Estas respuestas mantienen ese límite en las decisiones habituales de mantenimiento.

¿Es siempre ISO VG32 el aceite correcto para los equipos neumáticos?

No. ISO VG32 identifica un grado de viscosidad según ISO 3448, no una aprobación completa del lubricante. SMC especifica aceite de turbina ISO VG32 para los productos citados, pero otro componente puede requerir una química distinta o prohibir el aceite añadido. Siga el manual de cada modelo situado aguas abajo y verifique las juntas, la temperatura, la contaminación del proceso y la grasa de fábrica.

¿Debe recibir aceite de línea un cilindro sin lubricación?

Solo cuando las instrucciones específicas del modelo lo permitan y todos los componentes situados aguas abajo acepten el cambio. SMC advierte que el aceite introducido puede desplazar el lubricante de fábrica y que, a partir de entonces, debe suministrarse de forma continua. Confirme el grado de aceite, la configuración del ramal, el destino del escape, la responsabilidad de rellenado y los límites de puesta en marcha antes de instalar un lubricador.

¿Un aditivo EP evita el desgaste de las juntas de un cilindro neumático?

No por sí solo. ASTM D2783 mide el índice carga-desgaste y el punto de soldadura en un ensayo de cuatro bolas de acero. No ensaya una junta neumática, un cilindro con recubrimiento interior, un vástago revestido, una vía de fuga ni un ramal con niebla de aceite. Utilice los resultados EP para el propósito de laboratorio declarado y, después, valide el conjunto completo de lubricante y cilindro.

¿Cómo puede saber si un cilindro tiene un problema de lubricación?

Defina el síntoma y compárelo con una referencia controlada. Registre la presión de arranque, el tiempo de carrera con carga, la presión en los puertos, la temperatura, el punto de fuga, el estado de las superficies, la calidad del aire, el historial del lubricante y el tiempo de reposo. Descarte primero las cargas laterales, la desalineación, la contaminación, las superficies dañadas, las fugas en válvulas y un control de caudal incorrecto.

¿Qué pruebas se necesitan antes de cambiar la grasa o el aceite de un cilindro?

Registre el cilindro exacto, el juego de juntas, las superficies, la grasa actual, el lubricante propuesto, la calidad del aire, el ciclo de trabajo, los productos de limpieza y las restricciones del proceso. Añada pruebas de compatibilidad de materiales, el método de aplicación autorizado, los límites de aceptación funcional, los criterios de durabilidad o seguimiento y un responsable de aprobación. Una tabla de compatibilidad genérica o una carrera de prueba sin incidencias no son suficientes.
