Как пневматические усилители давления преобразуют промышленное производство и снижают затраты на оборудование?

Пневматический усилитель давления позволяет обойтись без отдельного компрессора высокого давления или гидростанции, когда одному локальному потребителю с прерывистым режимом требуется давление выше, чем обеспечивает заводская магистраль. Это не источник бесплатной энергии: повышая давление на выходе, усилитель расходует объем и снижает расход входного воздуха. Поэтому правильное решение зависит от давления, пикового расхода, рабочего цикла, запаса воздуха, допустимых параметров оборудования после усилителя и расчета стоимости для конкретного предприятия.

Если давления не хватает всему предприятию либо потребление непрерывное и большое, локальный усилитель может оказаться дорогим способом скрыть проблему в системе подачи. Сначала измерьте динамическое давление и устраните ограничения, а уже затем выбирайте еще одно устройство, создающее давление.

Ключевые выводы

• Регулятор-усилитель заводского воздуха, усилитель давления воздуха и газовый бустер относятся к разным классам оборудования.
• Выбирайте устройство одновременно по среднему и максимальному мгновенному расходу: одного коэффициента усиления для определения размера недостаточно.
• Ресивер покрывает кратковременный пик только в том случае, если усилитель успевает зарядить его до следующего события.
• Более высокое выходное давление увеличивает расход приводного воздуха и опасность запасенной энергии.
• Экономию нужно рассчитывать по сравнению с реальными альтернативами, а не принимать универсальный процент на веру.

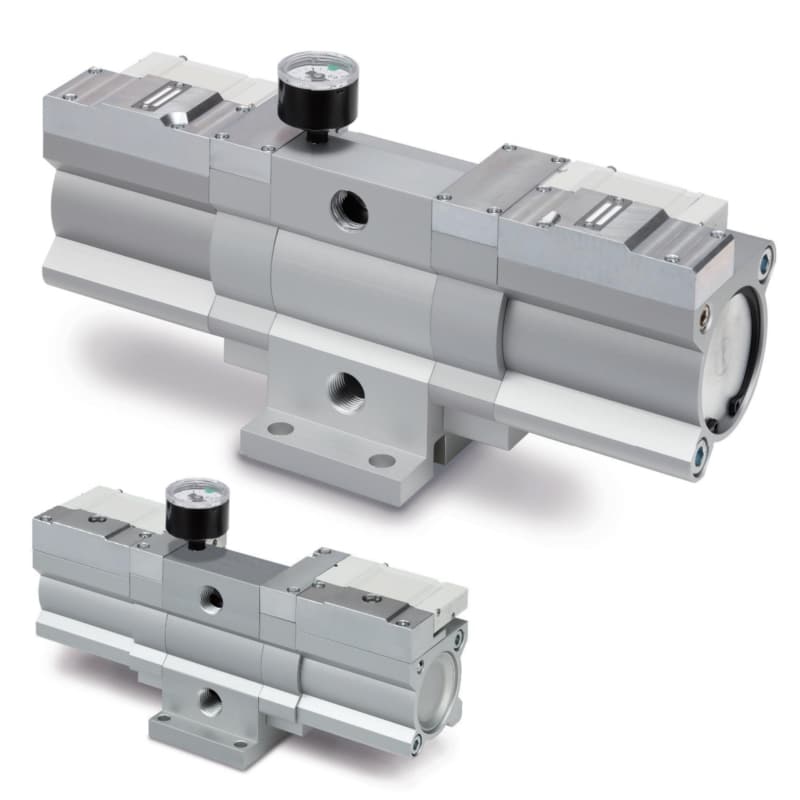

Регулятор-усилитель с низким расходом воздуха предназначен для локальной работы от заводской пневмосети. Точный диапазон давления, расходная характеристика, потребление воздуха и допустимый режим работы определяются паспортом конкретной модели.

Сначала определите, какой именно тип усилителя вам нужен

Термин «усилитель давления» охватывает устройства с совершенно разными коэффициентами усиления, рабочими средами, расходом и требованиями безопасности. Регулятор-усилитель заводского воздуха — это пневмоприводное устройство, повышающее давление сжатого воздуха в ограниченной зоне после усилителя. Нельзя сводить двухкратный регулятор заводского воздуха и воздушный усилитель с коэффициентом 30:1 в одну общую таблицу характеристик.

Класс устройства	Типовая инженерная задача	Пример опубликованного диапазона	Главное ограничение при выборе
Регулятор-усилитель заводского воздуха	Повышает давление для локального цилиндра, зажима, этапа испытания или пневмоинструмента	Семейство SMC VBA включает модели с двукратным усилением и модель с четырехкратным усилением; для одного современного варианта VBA10A/11A указаны диапазоны выходного давления 0.4–1.4 MPa и 0.8–2.0 MPa соответственно	Расход снижается по мере роста требуемого повышения давления; приводной воздух сбрасывается
Усилитель давления воздуха	Создает значительно более высокое давление сжатого воздуха при меньшем объеме за цикл	Для одноступенчатых моделей Haskel AA опубликованы коэффициенты 8:1, 15:1 и 30:1, а максимальное выходное давление конкретных моделей составляет от 2,250 до 4,500 psig	Максимальный коэффициент не равен полезному расходу, а система должна быть рассчитана на возможное давление остановки
Пневмоприводной газовый бустер	Сжимает заданный технологический газ с помощью отдельной пневмоприводной секции	Коэффициент, смачиваемые материалы, класс утечки, требования к загрязнению и допустимое выходное давление зависят от применения	Кислород, водород, азот, хладагенты и воздух для дыхания нельзя рассматривать как обычный заводской воздух
Пневмогидравлический мультипликатор	Преобразует пневматическое давление в ограниченный объем гидравлической жидкости высокого давления	Давление зависит от отношения площадей и доступного рабочего объема масла	Он вводит гидравлическую жидкость и имеет конечный объем силового хода; это не усилитель воздуха

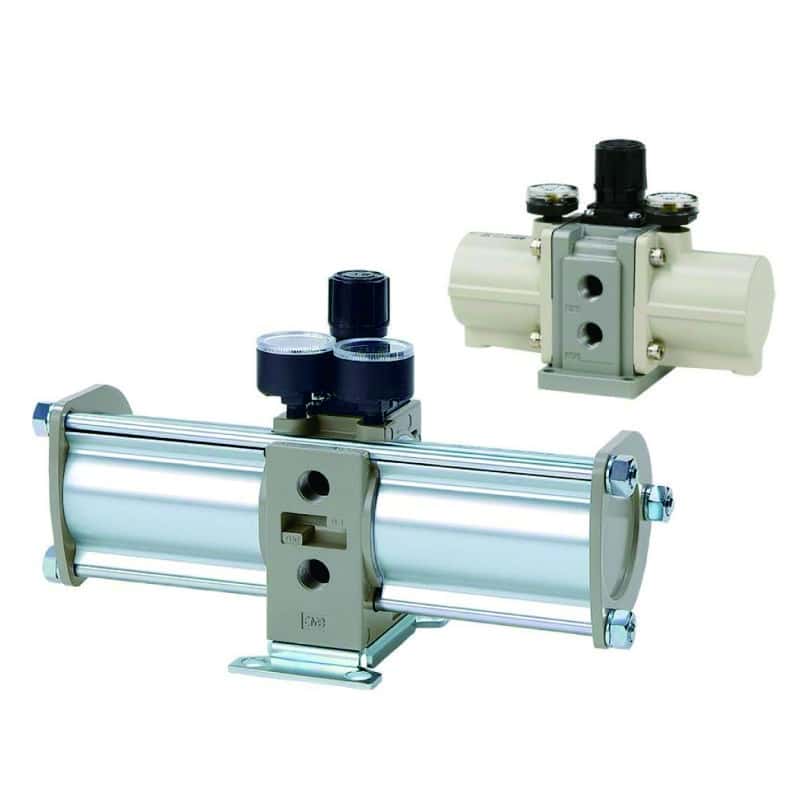

Приведенные данные SMC взяты из каталога VBA/VBAT и листа продукции VBA10A/11A. Примеры высокого коэффициента усиления взяты со страницы серии Haskel AA. Это примеры продукции, а не универсальные предельные значения.

Для большинства задач автоматизированного оборудования начинайте с регулятора-усилителя заводского воздуха. Переходите к усилителю давления воздуха только тогда, когда требуемые давление и подаваемый объем, рабочая среда и допустимые параметры компонентов однозначно относят задачу к этому классу.

Как пневматический регулятор-усилитель повышает давление?

Регулятор-усилитель использует сжатый воздух, действующий на связанные площади поршней, чтобы создать результирующее усилие, сжимающее воздух на выходе. Обратные клапаны направляют воздух повышенного давления к потребителю. В конце хода внутренний переключающий клапан меняет направление движения узла, поэтому обе стороны попеременно наполняются, повышают давление и сбрасывают воздух. Регуляторная секция прекращает циклы, когда выходное давление приближается к заданному. Когда потребление снижает давление, циклическая работа возобновляется.

Из этого следуют четыре особенности, важные при выборе:

1. Устройство останавливается вблизи равновесия давлений. Номинальный коэффициент описывает соотношение давлений при малом или нулевом выходном расходе; он не гарантирует полный паспортный расход при этом давлении.
2. Полезный расход зависит от рабочей точки. Смотрите характеристику производителя при фактическом входном и требуемом выходном давлении.
3. Приводной воздух расходуется. Часть входного воздуха поступает к потребителю под высоким давлением, а другая часть приводит поршень и сбрасывается в атмосферу.
4. Работа носит циклический характер. Пульсации, шум выхлопа, время зарядки и ресурс зависят от частоты и длины хода поршня.

Коэффициент повышения давления не всегда равен абсолютной степени сжатия

Производители часто обозначают усилитель как «двухкратный» или «четырехкратный» в соответствии со своей методикой повышения давления. В термодинамике степень сжатия рассчитывают по абсолютным давлениям:

Абсолютная степень сжатия = абсолютное давление на выходе / абсолютное давление на входе

Формула степени сжатия: CR = P2(abs) / P1(abs)

Например, повышение давления воздуха с 0.5 MPa(g) до 1.0 MPa(g) соответствует двукратному повышению по манометрическому давлению. При стандартном атмосферном давлении около 0.1013 MPa абсолютная степень сжатия приблизительно равна:

Расчет: CR = (1.0 + 0.1013) / (0.5 + 0.1013) = 1.83

Это различие предотвращает ошибки, когда для расчетов компрессора, температуры или энергии требуются абсолютные значения. Руководство по абсолютному давлению объясняет систему отсчета, а приведенный ниже калькулятор проверяет преобразование.

ИнструментСжатый воздухКалькулятор степени сжатияСравните входное и выходное давление по абсолютной шкале. Не смешивайте этот результат с коэффициентом усиления и расходными характеристиками, опубликованными для конкретной модели.Отношение сжатия = абсолютное давление на выходе / абсолютное давление на входеТип давленияДавление на выходеДавление на входеЕдиница давленияОткрыть калькулятор ->

Когда усилитель позволяет снизить затраты на оборудование и инфраструктуру?

Наиболее оправданный случай — небольшая ограниченная зона высокого давления, где между пиками потребления достаточно времени для зарядки. Примеры: силовой зажим, кратковременный этап прессования, стенд проверки герметичности, обжимная головка, функция поддержки пресс-формы или один привод, который нельзя увеличить из-за нехватки места. По нашему опыту, эта граница важнее заявленного коэффициента усиления.

Усилитель может снизить стоимость проекта, если позволяет отказаться от одного или нескольких решений:

• Повышения давления во всей заводской магистрали ради одной машины.
• Установки отдельного компрессора высокого давления и распределительной ветви.
• Добавления электрической или гидравлической силовой установки, бака, охлаждения, управления и работ с рабочей жидкостью.
• Перекомпоновки компактной машины под цилиндр большего размера.

Однако сам усилитель требует затрат на покупку, входной воздух, обработку выхлопа, ресивер, клапаны, манометры, защиту от превышения давления и обслуживание. Обоснованное сравнение должно использовать одинаковые давление, подаваемый расход, годовой объем производства, требуемую готовность и границы безопасности для всех вариантов.

Статья затрат	Что сравнивать за выбранный срок эксплуатации
Капитальные затраты	Усилитель или компрессор, ресивер, предохранительная арматура, управление, трубопроводы, ограждения, монтаж, валидация
Энергия	Измеренный или паспортный расход входного воздуха в реальной рабочей точке, удельная мощность компрессора, годовое число циклов
Обслуживание	Фильтры, уплотнения, глушители, проверки, требования к сосудам под давлением, специализированный сервис
Производственный риск	Задержка зарядки, падение давления, единичная точка отказа, наличие запасных частей, время восстановления
Влияние на процесс	Повторяемость усилия, чистота, нагрев, шум, утечки, гибкость при смене продукции

Экономическую границу следует проводить вокруг всей зоны высокого давления, а не вокруг одного усилителя. Низкая закупочная цена ничего не значит, если для работы устройства впоследствии придется заменить недостаточно производительную подводящую ветвь, ресивер или систему сброса давления.

До покупки сравните усилитель с устранением динамического падения давления, увеличением площади привода, снижением механических потерь или изменением последовательности процесса. Усилитель не вернет расход, потерянный из-за загрязненного фильтра, узкой трубки, малогабаритного клапана или ограниченного выхлопа.

Рассмотрим машину с одним зажимом, которому каждые 20 s требуется короткий импульс высокого давления, тогда как остальные приводы работают при обычном давлении магистрали. Локальный усилитель с ресивером может быть разумным решением: зона высокого давления невелика, а ресивер успевает зарядиться. Теперь представим, что такое же выходное давление питает непрерывную обдувку. Средний расход приближается к пиковому, поэтому усилитель может работать почти постоянно и потреблять гораздо больше приводного воздуха. Более обоснованным выбором может стать отдельный источник, изменение процесса или сопло с меньшим расходом. Наша команда установила, что сравнение объема одного события, его длительности и времени восстановления позволяет исключить многие неподходящие усилители еще до обсуждения моделей. Этот пример не задает универсальный предел рабочего цикла: определяющими остаются расходная и зарядная характеристики выбранного изделия, данные о ресурсе и ограничения среды.

Как рассчитать давление, расход и емкость ресивера?

Начните с временного профиля потребления. Фраза «нам нужен 1 MPa» неполна: закрытый ресивер может медленно достичь этого давления, но тот же усилитель не сможет поддержать его во время хода длительностью 0.4 s.

1. Определите окно давления у потребителя

Запишите:

• Минимально допустимое давление у привода или процесса при максимальном потреблении.
• Максимально допустимое нормальное давление.
• Возможное максимальное давление или давление остановки во всех рабочих и аварийных состояниях.
• Диапазон давления на входе во время работы соседних машин.
• Потери давления в фильтре, клапане, трубке, фитингах и выхлопном тракте.

Если давление главным образом создает усилие цилиндра, рассчитывайте его по нижнему динамическому давлению, эффективной площади поршня, противодавлению, трению, ускорению и расчетному запасу. Руководство по диаметру цилиндра и расходу воздуха показывает, почему увеличение диаметра меняет и усилие, и потребление.

2. Разделите средний и мгновенный расход

Приведите объемы полостей цилиндра, подключенных трубопроводов и других потребителей к одной базе свободного воздуха, используемой в каталоге, например L/min (ANR). Затем определите:

• Средний расход: количество воздуха за полный рабочий цикл, умноженное на число циклов в минуту.
• Максимальный мгновенный расход — количество воздуха, необходимое во время самого короткого события с большим расходом, деленное на длительность этого события.

Пример выбора SMC VBA показывает эту разницу. Для заданного режима цилиндра с диаметром 100 mm и ходом 100 mm в каталоге рассчитан средний расход 146 L/min (ANR), но максимальный мгновенный расход 877 L/min (ANR). Эти значения нельзя переносить на другие машины; пример показывает, почему выбор только по среднему расходу выглядит достаточным, но приводит к провалу давления во время хода.

3. Смотрите расходную характеристику модели при рабочих давлениях

Не используйте самое большое рекламное значение расхода из каталога. Найдите характеристику или таблицу для фактических входного и выходного давлений. Модель должна как минимум покрывать среднюю потребность. Если выходной расход в этой точке ниже мгновенной потребности, необходим ресивер или более крупный усилитель.

Рассчитайте и входную ветвь. SMC указывает, что традиционный усилитель VBA при двукратном повышении давления расходует приводного воздуха примерно в 1.2 раза больше поданного объема на выходе, а при четырехкратном — примерно в 3.7 раза. С учетом подаваемого воздуха требуемая производительность входного источника составляет приблизительно 2.2 и 4.7 объема выходного воздуха соответственно. Эти значения относятся к данному каталожному семейству, но показывают направление зависимости: большее умножение давления требует существенно большей входной производительности.

Для узла усилителя нужно предусмотреть место для манометров, глушителей, отсечных устройств, сброса давления после усилителя, обслуживания и, при необходимости, правильно рассчитанного ресивера.

4. Добавляйте ресивер только тогда, когда он закрывает дефицит пикового расхода

Полезный запас ресивера — это воздух, доступный между разрешенным верхним и нижним давлением в ресивере. Во время короткого события он может покрыть разницу между потребностью нагрузки и производительностью усилителя. Одна номинальная емкость в литрах эту способность не определяет. Затем усилитель должен восполнить объем за доступное время остановки.

Действуйте в такой последовательности:

1. Определите верхнее давление ресивера и минимальное давление, при котором процесс еще защищен.
2. Рассчитайте дефицит воздуха во время пикового события на единой базе абсолютного давления и приведенного объема.
3. Выберите ресивер, полезный объем которого покрывает этот дефицит с запасом.
4. Проверьте зарядную характеристику усилителя и убедитесь, что зарядка завершится до следующего потребления.
5. Подтвердите допустимое давление сосуда, схему сброса, дренаж, доступ для проверки и местные нормативные требования.

Калькулятор размера воздушного ресивера подходит для первичной оценки кратковременного потребления. Окончательный выбор должен выполняться по методике производителя усилителя, поскольку его производительность меняется с давлением, а во время части события разрядки он продолжает подавать воздух.

5. Проверьте рабочий цикл и ресурс в предлагаемой рабочей точке

Подсчитайте ожидаемое число циклов поршня или используйте программу выбора производителя. SMC прямо предупреждает, что при длительной непрерывной работе нужно проверять ожидаемый ресурс и может потребоваться устройство большего размера. Календарное правило вроде «менять уплотнения каждые два года» нельзя распространять на разные модели, использование хода, загрязнение, давление и частоту циклов.

Наш анализ методик производителей показывает, что чаще всего отсутствует не значение давления, а временная диаграмма. Простая запись входного и выходного давления, состояния машины и интервала цикла нередко сразу показывает, нужен ли более крупный усилитель, ресивер, более производительная подводящая линия или усилитель вообще не нужен.

Когда пневматический усилитель — неправильное решение?

Обычно усилитель не следует выбирать первым в следующих случаях:

• Низкое давление на всем предприятии: прежде чем локально умножать давление, проверьте управление компрессором, осушители, фильтры, утечки, магистрали и распределение.
• Непрерывное потребление большого объема: устройство может работать почти без остановки, потреблять много приводного воздуха и не обеспечить требуемый ресурс или уровень шума.
• Настоящая неисправность — ограничение расхода: статическое давление может быть приемлемым, тогда как динамическое резко падает на недостаточно производительном компоненте.
• Привод можно безопасно увеличить: большая эффективная площадь может обеспечить усилие при обычном заводском давлении и меньшей сложности системы.
• Процессу требуется точное динамическое регулирование давления: рассмотрите правильно рассчитанный регулятор или электропневматический пропорциональный регулятор с обратной связью; усилитель создает запас давления, но не заменяет управление процессом.
• Среда опасна или критична по чистоте: используйте усилитель, специально спроектированный, очищенный, документированный и допущенный для этого газа и режима.
• Нет безопасной стратегии для энергии на выходе: не устанавливайте усилитель, пока не решены вопросы превышения давления, изоляции, остаточного давления, разрыва шланга и доступа при обслуживании.

Повышение давления на всем предприятии также не является автоматической альтернативой. Ресурс Министерства энергетики США по системам сжатого воздуха содержит рекомендации по потребителям низкого давления, накоплению воздуха, стабилизации давления, нерациональному применению и эффективности конечных потребителей. Поэтому инженерный выбор часто сводится к исправленной низконапорной системе с небольшой локальной зоной усиления либо обоснованному отдельному источнику высокого давления.

Какие требования безопасности и интеграции нужно заложить в проект?

Воздух повышенного давления запасает больше энергии и может воздействовать на компоненты после усилителя давлением, которого в исходной магистрали не было. Рассматривайте всю выходную зону как систему более высокого давления.

Как минимум документируйте:

• Максимальное возможное выходное давление или давление остановки, включая высокое входное давление и отказы управления.
• Допустимые давления ресивера, клапана, регулятора, манометров, датчиков, фитингов, трубок, шлангов, глушителей и привода.
• Стратегию сброса или ограничения давления, рассчитанную и расположенную с учетом достоверного сценария превышения.
• Изоляцию на входе, изоляцию после усилителя и проверенный способ сброса запертого выходного давления.
• Поведение обратного клапана и обратного потока при потере подачи.
• Безопасную реакцию машины, если давление усиления падает, растет или не успевает восстановиться.
• Отвод выхлопа, шум, риск обмерзания или конденсации и контроль загрязнения.
• Ограждения или разделение для шлангов и компонентов высокого давления.
• Местные требования к сосудам под давлением, проверкам, электрическим зонам и машинам.

Каталог SMC VBA/VBAT предписывает предусматривать меры против аномального выходного давления и устанавливать после усилителя трехходовой клапан, если остаточное давление нужно быстро сбрасывать. Следуйте точным инструкциям производителя выбранной модели.

ISO 4414:2010, актуальность которого ISO подтвердил в 2021 году, содержит общие требования безопасности к пневматическим системам и компонентам гидропневмопривода. Его область не охватывает компрессоры, заводские сети распределения воздуха, газовые баллоны и ресиверы, поэтому сам по себе стандарт не подтверждает соответствие ресивера. Применяйте правила для сосудов и машин, действующие по месту установки.

Перед обслуживанием изолируйте источники энергии и безопасно устраните запасенное или остаточное давление. В США OSHA 29 CFR 1910.147 регулирует обслуживание, при котором неожиданное включение или высвобождение запасенной энергии может травмировать персонал. Конкретный способ блокировки определяется процедурами предприятия и применимым законодательством.

Как вводить усилитель в эксплуатацию и обслуживать его?

Пусконаладка должна подтвердить работу зоны давления в штатном производстве и при достоверных отказах, а не просто показать рост показаний манометра при перекрытом выходе.

Контрольный список пусконаладки

1. Проверьте модель, направление потока, монтаж, размер портов, разрешенную среду, температуру, правила смазки и установку глушителей.
2. До подключения устройства промойте новый трубопровод утвержденным способом.
3. Подтвердите допустимые давления всех компонентов после усилителя и основание для настройки предохранительного устройства.
4. Подайте давление в последовательности производителя и настройте выход в разрешенном диапазоне.
5. Запишите входное и выходное давление без расхода, при нормальном расходе и максимальном воспроизводимом потреблении.
6. Измерьте время от нижнего до верхнего предела ресивера и сравните его с доступным временем простоя.
7. Убедитесь, что контур безопасности выявляет недопустимое давление и переводит машину в заданное безопасное состояние.
8. Проверьте утечки, шум выхлопа, вибрацию, температуру, конденсат и фиксацию шлангов.
9. Сохраните исходную диаграмму давления, счетчик циклов, настройки и результаты приемки.

Обслуживание по состоянию

Назначайте интервалы проверок по руководству изделия и риску зоны давления. Полезные признаки состояния:

• Увеличение времени зарядки при тех же входных параметрах и потреблении.
• Более низкое выходное давление во время повторяемого события.
• Рост частоты циклов без изменения производства.
• Внешняя утечка или неожиданный выхлоп, когда система должна находиться в покое.
• Ненормальный ударный шум, вибрация, нагрев, обмерзание или засорение глушителя.
• Перепад на фильтре, конденсат или загрязнение за пределами установленного класса качества воздуха.
• Результаты проверки предохранительных устройств, манометров, датчиков, шлангов и ресивера.

Не добавляйте маслораспылитель, если он не требуется конкретному изделию. В современном листе SMC VBA10A/11A указаны консистентная смазка и работа без дополнительной смазки; другие конструкции могут отличаться. Используйте разрешенные ремонтные комплекты и инструкции, а после обслуживания повторите приемочные испытания пусконаладки.

Какие данные нужно указать в запросе цены на усилитель?

Полезный запрос позволяет воспроизвести рабочий режим:

Поле запроса	Необходимые сведения
Среда	Сжатый воздух или название газа, чистота, пределы частиц, масла и воды, температура на входе
Вход	Минимальное и максимальное давление у усилителя во время реального потребления; доступный расход свободного воздуха
Выход	Нормальная уставка, минимальное динамическое давление, максимально разрешенное и возможное давление остановки
Потребление	Объем за событие, длительность события, циклы в минуту, одновременные потребители, запас на утечки
Ресивер	Существующий объем и допустимое давление, разрешенные верхнее и нижнее давления, доступное время зарядки
Монтаж	Размеры портов и трубок, расстояние до нагрузки, ориентация, условия среды, опасная зона
Управление	Датчики давления, аварийные сигналы, сигналы PLC, последовательность изоляции и сброса, безопасное состояние
Соответствие	Юрисдикция, стандарт машины, правила для сосудов, документация и протоколы испытаний
Коммерческие данные	Годовые часы и циклы, требуемый ресурс, доступ для обслуживания, запасные части, целевой простой

Эти сведения позволяют поставщикам сопоставить рабочую точку с расходной и зарядной характеристиками, пределом рабочего цикла и границей допустимого давления после усилителя. Фразы «90 psi на входе, 180 psi на выходе» для этого недостаточно.

Часто задаваемые вопросы о пневматических усилителях давления

Может ли пневматический усилитель удвоить давление без дополнительного расхода воздуха?

Нет. Пневмоприводной усилитель расходует сжатый воздух для работы поршня и механизма переключения. В каталоге традиционного SMC VBA примерная требуемая производительность входа составляет 2.2 объема поданного воздуха на выходе для двухкратной модели и 4.7 объема для четырехкратной. Используйте данные конкретной модели и рабочей точки.

Обеспечивает ли усилитель 2:1 полный расход при удвоенном входном давлении?

Нет. Номинальный коэффициент описывает способность создавать давление, обычно около остановки или при малом расходе. Доступный расход на выходе зависит от входного и выходного давления, размера модели и расходной характеристики производителя. По мере приближения давления к пределу полезный расход стремится к нулю.

Всегда ли после усилителя давления нужен воздушный ресивер?

Нет. Если производительность усилителя в реальной рабочей точке равна максимальному мгновенному потреблению или превышает его, ресивер может не потребоваться. Если усилитель покрывает средний, но не пиковый расход, правильно рассчитанный ресивер перекроет разницу только при наличии достаточного времени для зарядки.

Может ли усилитель увеличить усилие существующего пневмоцилиндра?

Да, если цилиндр и все компоненты после усилителя рассчитаны на повышенное давление, а динамическое давление во время движения остается достаточным. Пересчитайте усилие, расход воздуха, демпфирование, конструкционные нагрузки и поведение при отказе. Одно повышенное статическое давление не доказывает, что система обеспечит требуемый расход.

Как часто нужно обслуживать пневматический усилитель давления?

Универсального месячного или годового интервала нет. Учитывайте инструкции производителя, ожидаемое число циклов поршня, давление, качество воздуха, среду, рабочий цикл, последствия отказа и историю фактического состояния. Отслеживайте время зарядки, давление при повторяемой нагрузке, утечки, циклическое поведение, состояние фильтра и проверки защитных устройств, чтобы интервал опирался на данные.

Пневматический усилитель давления преобразует производство только тогда, когда его рассматривают как полную зону давления. Определите среду, окно давления, временной профиль потребления, поведение ресивера, допустимые параметры, безопасное состояние и стоимость жизненного цикла. Если эти проверки подтверждают локальный усилитель, он может стать компактной альтернативой повышению давления во всей заводской магистрали или отдельной силовой системе. Если нет, тот же анализ укажет на ограничение, привод, компрессор или процесс, которые следует изменить. Узнайте больше о нашем опыте в пневматических применениях или свяжитесь с нами, приложив заполненные поля запроса для подбора модели.

Внешние технические источники и даты обращения

• SMC, каталог серии VBA/VBAT. Принцип работы, последовательность выбора, средний и максимальный мгновенный расход, потребление воздуха, требования к ресиверу, рабочий цикл, аномальное и остаточное давление. Дата обращения: 2026-07-17.
• SMC, лист регулятора-усилителя VBA10A/11A. Коэффициенты, расход, диапазоны давления, температура, смазка и расчетный пример ресивера для конкретных моделей. Дата обращения: 2026-07-17.
• Видеотека SMC, регулятор-усилитель VBAE с низким расходом воздуха. Официальная страница встроенной анимации изделия. Дата обращения: 2026-07-17.
• Haskel, одноступенчатый усилитель воздуха AA Series Single Acting. Коэффициенты усиления, предельные давления, рабочий объем и формулы остановки конкретных моделей. Дата обращения: 2026-07-17.
• ISO 4414:2010. Область применения и общие требования безопасности к пневматическим системам гидропневмопривода; актуальность подтверждена в 2021 году. Дата обращения: 2026-07-17.
• OSHA 29 CFR 1910.147. Контроль опасной энергии при обслуживании. Дата обращения: 2026-07-17.
• Министерство энергетики США, системы сжатого воздуха. Современные инструменты и публикации DOE о потребителях низкого давления, анализе систем, накоплении, управлении, стабилизации давления, исключении нерационального применения и эффективности конечных потребителей. Дата обращения: 2026-07-17.
