氣動增壓器如何改善工業作業並大幅降低設備成本？
當只有一個局部、間歇性負載需要比工廠主管更高的壓力時，氣動增壓器可免去另設高壓空壓機或液壓動力單元。它不會產生免費能源：增壓器以犧牲入口空氣量與流量來換取更高的出口壓力。因此，正確決策取決於壓力、峰值流量、工作週期、儲氣能力、下游額定值，以及針對現場條件所做的成本比較。
如果整座工廠都缺壓，或需求是連續且大流量，局部增壓器可能成為掩蓋上游問題的昂貴方法。選擇另一個產生壓力的裝置前，應先量測動態壓力並排除流路限制。
重點摘要
- 工廠空氣用增壓調壓器、空氣增壓器與氣體增壓器屬於不同產品類別。
- 選型時必須同時考量平均需求與最大瞬時需求；僅有增壓比並不能決定尺寸。
- 儲氣桶只有在增壓器能於下一次動作前完成回充時，才能支援短暫峰值需求。
- 出口壓力越高，驅動空氣需求與儲能風險也越高。
- 節省金額必須與實際替代方案比較，不能套用通用百分比。

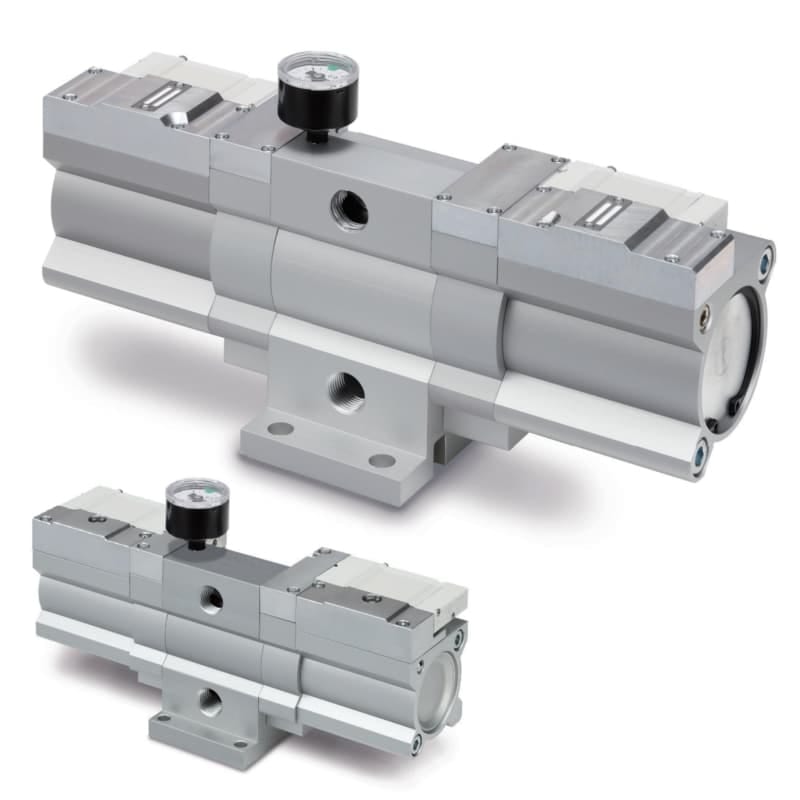

低耗氣量增壓調壓器適用於局部工廠空氣系統。確切壓力範圍、流量曲線、耗氣量與允許工作週期，應以該型號資料表為準。
首先確認實際需要哪一類增壓器
「增壓器」一詞涵蓋增壓比、介質、流量能力與安全要求截然不同的裝置。工廠空氣用增壓調壓器是以空氣驅動的裝置，為界定清楚的下游區域提高壓縮空氣壓力。不要把 2 倍工廠空氣增壓調壓器與 30:1 高壓空氣增壓器放在同一張通用性能表中比較。
| 裝置類別 | 典型工程用途 | 已公布範圍範例 | 主要選型注意事項 |
|---|---|---|---|
| 工廠空氣用增壓調壓器 | 提高局部氣壓缸、夾具、測試步驟或氣動工具的壓力 | SMC VBA 系列包含 2 倍型號與一款 4 倍型號；目前一款 VBA10A/11A 變體分別列出 0.4 至 1.4 MPa 與 0.8 至 2.0 MPa 的出口範圍 | 所需壓升越大，流量越低；驅動空氣會排放至大氣 |
| 空氣增壓器 | 以每循環較小的排量產生高得多的壓縮空氣壓力 | Haskel AA 單級型號公布的增壓比為 8:1、15:1 與 30:1，各型號最大出口壓力為 2,250 至 4,500 psig | 最大增壓比不等於可用流量，且系統必須能承受可能的停轉壓力 |
| 氣動驅動氣體增壓器 | 使用獨立空氣驅動段壓縮指定製程氣體 | 增壓比、接液材質、洩漏等級、污染限制與出口額定值均依應用而定 | 氧氣、氫氣、氮氣、冷媒與呼吸空氣服務不能視為一般工廠空氣服務 |
| 氣轉油增壓器 | 將氣動輸入轉換成有限量的高壓液壓油 | 壓力取決於面積比與可用油液排量 | 會引入液壓油且動力行程容積有限；它不是空氣增壓器 |
上述 SMC 數據來自其 VBA/VBAT 產品目錄與 VBA10A/11A 產品資料表。高增壓比範例來自 Haskel AA 系列頁面。這些是產品範例，不是通用極限。
對多數自動化機械問題，應先從工廠空氣用增壓調壓器著手。只有當所需壓力、供給容積、介質與元件額定值明確落在空氣增壓器的應用範圍時，才改用空氣增壓器。
氣動增壓調壓器如何提高壓力？
增壓調壓器利用作用於相連活塞面積上的壓縮空氣產生淨力，進而壓縮出口空氣。止回閥將增壓空氣導向下游。當活塞到達行程末端時，內部切換閥使組件反向，兩側便交替進氣、增壓與排氣。調節器或調壓段會在出口接近設定壓力時停止循環；下游用氣使壓力下降後，裝置便恢復循環。
這項原理解釋了選型時重要的四種行為：
- 裝置會在接近壓力平衡時停轉。 額定增壓比描述低流量或零出口流量附近的壓力關係，不代表在該壓力下仍能提供完整目錄流量。
- 可用流量取決於工作點。 必須依實際入口壓力與所需出口壓力查閱製造商曲線。
- 裝置會消耗驅動空氣。 一部分入口空氣成為輸出的高壓空氣，另一部分則驅動活塞並排放至大氣。
- 運轉方式是週期性的。 脈動、排氣噪音、回充時間與壽命取決於活塞移動的頻率與行程長度。
壓力提升倍數不一定等於絕對壓縮比
製造商常依其定義的壓力提升方式，將增壓器稱為「2 倍」或「4 倍」。熱力學壓縮比則使用絕對壓力：
絕對壓縮比 = 出口絕對壓力 / 入口絕對壓力
CR = P2(abs) / P1(abs)例如，將空氣從 0.5 MPa(g) 提高到 1.0 MPa(g)，以表壓計算是 2 倍提升。若採用約 0.1013 MPa 的標準大氣壓，其絕對壓縮比約為：
CR = (1.0 + 0.1013) / (0.5 + 0.1013) = 1.83當空壓機、溫度或能源計算要求絕對值時，區分這兩者可避免錯誤。絕對壓力指南說明其基準，下方計算器則可核對換算結果。
工具壓縮空氣壓縮比計算器以絕對壓力比較入口與出口壓力。此結果應與確切產品型號公布的增壓比和流量曲線分開判讀。壓縮比 = 出口絕對壓力 / 入口絕對壓力壓力類型出口壓力入口壓力壓力單位開啟計算工具
增壓器何時能降低設備與基礎設施成本？
最適合的情況是小型、範圍明確的壓力區域，其峰值需求之間有足夠停歇時間可供回充。例如高夾持力夾具、短暫壓合步驟、洩漏測試站、壓接頭、模具支撐功能，或因空間限制而無法加大的一支致動器。依我們的經驗，這項範圍界定比標示的增壓比更重要。
當增壓器可避免下列一項或多項替代方案時，就可能降低專案成本：
- 為一台機器提高整座工廠主管的壓力。
- 安裝獨立高壓空壓機與配管支線。
- 增設電動或液壓動力單元、油箱、冷卻、控制與油液管理工作。
- 為了容納更大氣壓缸而重建緊湊型機器。
然而，增壓器本身也會增加採購成本、入口耗氣、排氣處理、儲氣桶、閥件、壓力表、洩壓措施與維護工作。可靠的比較必須讓每個方案採用相同的壓力、供給流量、年產量、可用率目標與安全邊界。
| 成本項目 | 在選定使用期間內應比較的內容 |
|---|---|
| 資本支出 | 增壓器或空壓機、儲氣桶、洩壓硬體、控制、配管、防護、安裝、驗證 |
| 能源 | 實際工作點的實測或目錄入口空氣需求、空壓機比功率、年循環次數 |
| 維護 | 過濾器、密封件、消音器、檢查、壓力容器義務、專業維修 |
| 生產風險 | 回充延遲、壓力衰減、單點故障、備品供應、復原時間 |
| 製程影響 | 出力重複性、潔淨度、熱、噪音、洩漏、產品換線彈性 |
經濟效益的邊界應涵蓋整個壓力區域，而不是只看增壓器本體。如果為了讓低價增壓器運作，日後還得更換尺寸不足的上游支管、儲氣桶或洩壓系統，低採購價便毫無意義。
採購前，應比較增壓器方案與修正動態壓降、增加致動器面積、降低機械損失或調整製程順序等方案。增壓器無法恢復因濾芯堵塞、管徑過小、閥件尺寸不足或排氣受限而損失的流量。
假設一台機器只有一個夾具每 20 秒需要一次短暫高壓脈衝，其餘致動器都在正常主管壓力下工作。由於高壓區域很小，儲氣桶也有時間回充，局部增壓器加儲氣桶可能合理。若同樣的出口壓力改為供應連續吹氣製程，平均需求會接近峰值需求，增壓器幾乎可能持續運轉並消耗大量驅動空氣。此時，獨立氣源、製程重新設計或低流量噴嘴可能更合理。我們發現，在討論型號前先比較每次動作所需空氣量、動作時間與恢復時間，就能排除許多不適合的增壓器選擇。此範例不代表通用工作週期限值；最終仍須依所選產品的流量曲線、充氣曲線、壽命資料與環境限制判定。
如何估算壓力、流量與儲氣桶容量？
應從隨時間變化的需求曲線開始。「我們需要 1 MPa」並不完整，因為封閉儲氣桶可緩慢達到目標壓力，但同一台增壓器在 0.4 秒行程期間可能無法維持該壓力。
1. 定義負載端的壓力範圍
記錄：
- 最大需求期間，致動器或製程端可接受的最低壓力。
- 正常狀態允許的最高壓力。
- 各種運轉與故障狀態下可能出現的最高或停轉壓力。
- 鄰近機台運轉時的上游壓力範圍。
- 通過過濾器、閥、配管、接頭與排氣路徑的壓力損失。
如果壓力主要用於產生氣壓缸出力，應依較低的動態壓力、有效活塞面積、反向壓力、摩擦、加速度與設計裕量計算。氣壓缸缸徑與耗氣量指南說明較大缸徑如何同時改變出力與用氣需求。
2. 區分平均需求與瞬時需求
將氣壓缸腔室、相連配管與其他用氣設備換算成產品目錄所採用的相同自由空氣基準，例如 L/min (ANR)。接著計算：
- 平均需求：每一完整工作循環的耗氣量乘以每分鐘循環次數。
- 最大瞬時需求是最短高流量事件期間所需的空氣量除以該事件時間。
SMC 的 VBA 選型範例說明兩者差異。針對其定義的缸徑 100 mm、行程 100 mm 氣壓缸工作條件，目錄計算出的平均需求為 146 L/min (ANR)，最大瞬時需求則為 877 L/min (ANR)。這不是其他機器可直接套用的捷徑；它說明為何只看平均值的選型表面上足夠，實際行程中仍可能發生壓力崩落。
3. 依實際工作壓力查閱型號流量曲線
不要使用目錄中最大的宣傳流量值。應查找符合實際入口與出口壓力的曲線或表格。型號至少要能滿足平均需求；如果該工作點的出口流量低於瞬時需求，就需要儲氣能力或更大的增壓器。
入口支管也要正確選型。SMC 表示，其傳統 VBA 增壓器在 2 倍壓力提升時，驅動耗氣量約為出口側供氣量的 1.2 倍；在 4 倍提升時則約為 3.7 倍。若加上送往出口的空氣，所需入口供氣能力分別約為出口側空氣量的 2.2 倍與 4.7 倍。這些數值只適用於該目錄系列，但清楚顯示了取捨方向：壓力倍增越高，入口供氣能力需求就會大幅增加。
增壓器組件必須預留壓力表、消音器、隔離裝置、下游洩壓、維修空間，以及必要時配置額定值正確的儲氣桶。
4. 只有在能補足峰值流量缺口時才加裝儲氣桶
可用儲氣量是儲氣桶在允許的上限與下限壓力之間可供應的空氣量。短暫用氣事件中，它可補足負載需求與增壓器輸出之間的差額。僅有標稱公升數無法定義此能力；增壓器之後還必須在可用停機時間內補回該空氣量。
依下列順序進行：
- 定義儲氣桶上限壓力，以及仍能保護製程的最低壓力。
- 以一致的絕對壓力與參考體積基準，計算峰值事件中的空氣缺口。
- 選擇可用容積能以適當裕量補足缺口的儲氣桶。
- 查核增壓器充氣曲線，確認能在下一次需求前完成回充。
- 確認容器額定值、洩壓配置、排水、檢查空間與當地法規義務。
儲氣桶尺寸計算器適合用於短暫需求的初步估算。最終選型必須採用增壓器製造商的方法，因為增壓器輸出會隨壓力改變，且在部分放氣過程中仍會繼續供氣。
5. 檢查建議工作點的工作週期與壽命
計算預期活塞循環次數，或使用製造商選型軟體。SMC 明確警告，長時間連續運轉需要進行預期壽命檢查，且可能必須改用較大機型。「每兩年更換密封件」這類固定日曆週期，不能套用到所有型號、行程利用率、污染程度、壓力與循環速率。
根據我們對製造商選型流程的分析，最常缺少的輸入資料不是壓力，而是時間曲線。只要簡單記錄入口壓力、出口壓力、機器狀態與循環間隔，通常就能判斷應採用更大的增壓器、加裝儲氣桶、放大供氣管路，或根本不使用增壓器。
什麼情況不適合使用氣動增壓器？
在下列情況下，增壓器通常不應是優先方案：
- 全廠壓力偏低：放大局部壓力前，先診斷空壓機控制、乾燥機、過濾器、洩漏、主管與配氣系統。
- 連續大流量需求：裝置可能幾乎不停循環、消耗大量驅動空氣，且難以達到壽命或噪音目標。
- 真正故障是流量受限：靜態壓力可能正常，但動態壓力會在尺寸不足的元件前後大幅下降。
- 致動器能安全加大：增加有效面積可能在正常工廠壓力下提供所需出力，且系統更簡單。
- 製程要求嚴格控制動態壓力：應評估尺寸正確的調壓器或電氣比例調壓器與回授迴路；增壓器提供壓力能力，但不能取代製程控制。
- 介質危險或對純度要求嚴格：應使用針對該氣體與服務進行設計、清潔、文件化並取得核准的增壓器。
- 沒有安全的出口能量管理策略：在過壓、隔離、殘壓、軟管破裂與維修空間獲得妥善處理前，不應安裝增壓器。
提高工廠壓力也不是理所當然的替代方案。美國能源部的壓縮空氣系統資源列有低壓終端用途、儲氣、壓力穩定、不當用途與終端效率指南。因此，工程選擇通常是在修正後的低壓系統加上小型局部增壓區，與合理設置獨立高壓氣源之間做決定。
設計中應納入哪些安全與整合細節？
增壓空氣儲存的能量更高，可能讓下游零件承受原主管從未出現的壓力。應將整個出口區域視為較高壓系統。
至少應記錄：
- 可能的最高出口或停轉壓力，包括高入口壓力與控制故障。
- 儲氣桶、閥、調壓器、壓力表、感測器、接頭、氣管、軟管、消音器與致動器的額定壓力。
- 依可信過壓情境選定尺寸與位置的洩壓或限壓策略。
- 入口隔離、下游隔離，以及經驗證可釋放受困出口壓力的方法。
- 供氣中斷時止回閥與回流的行為。
- 增壓壓力下降、升高或無法及時回充時，機器的安全反應。
- 排氣導流、噪音、結冰或冷凝風險，以及污染控制。
- 高壓軟管與元件的防護或隔離措施。
- 當地壓力容器、檢查、電氣區域與機械規範。
SMC VBA/VBAT 產品目錄要求設計人員採取異常出口壓力防護措施，且出口殘壓需要快速排放時，應在下游使用三口閥。請遵循所選型號製造商的確切說明。
ISO 4414:2010於 2021 年經 ISO 確認仍為現行標準，提供氣動流體動力系統與元件的一般安全要求。其適用範圍不包含空壓機、工廠配氣系統、氣瓶與儲氣桶，因此不能單獨用來證明儲氣桶合規。必須另行適用安裝所在地的容器與機械規範。
維修前應隔離能量，並使儲存或殘留壓力處於安全狀態。在美國，OSHA 29 CFR 1910.147規範維修期間意外啟動或儲能釋放可能造成人員傷害的情況。實際鎖定方式仍以現場程序與適用法律為準。
如何試運轉與維護增壓器？
試運轉應證明壓力區域在正常生產與可信故障下都能符合要求，而不只是證明出口封閉時壓力表會上升。
試運轉檢查表
- 核對型號、流向、安裝方式、接口尺寸、允許介質、溫度、潤滑政策與消音器配置。
- 依核准程序沖洗新配管後再連接裝置。
- 確認所有下游額定壓力與洩壓設定依據。
- 依製造商順序加壓，並在允許範圍內設定出口壓力。
- 記錄無流量、正常流量與最大可重複需求下的入口和出口壓力。
- 量測儲氣桶從下限回升至上限的時間，並與可用閒置時間比較。
- 確認安全迴路能偵測不可接受的壓力，並使機器進入已定義的安全狀態。
- 檢查洩漏、排氣噪音、振動、溫度、冷凝水與軟管固定。
- 儲存基準壓力曲線、循環計數、設定值與驗收結果。
依狀態維護
依產品手冊與壓力區域風險設定檢查週期。實用的狀態指標包括：
- 在相同入口與需求條件下，回充時間變長。
- 可重複動作期間的出口壓力降低。
- 生產條件未變但循環頻率升高。
- 系統應處於靜止狀態時出現外部洩漏或非預期排氣。
- 異常撞擊聲、振動、發熱、結霜或消音器堵塞。
- 過濾器壓差、冷凝水或污染超出指定空氣品質限值。
- 洩壓裝置、壓力表、感測器、軟管與儲氣桶的檢查結果。
除非確切產品要求，否則不要加裝管路注油器。目前一份 SMC VBA10A/11A 資料表指定使用潤滑脂並採免給油運轉；其他設計可能不同。使用核准維修套件與作業說明，維護後重新執行試運轉驗收測試。
增壓器詢價應提供哪些資訊？
有效的詢價內容應能重現工作條件：
| 詢價欄位 | 必要資訊 |
|---|---|
| 介質 | 壓縮空氣或指定氣體、純度、粒子／油／水限值、入口溫度 |
| 入口 | 實際需求期間增壓器端的最低與最高壓力；可用自由空氣流量 |
| 出口 | 正常設定值、最低動態壓力、最高允許壓力、可能停轉壓力 |
| 需求 | 每次動作容積、動作時間、每分鐘循環次數、同時用氣設備、洩漏裕量 |
| 儲氣桶 | 現有容積與額定值、允許高／低壓力、可用回充時間 |
| 安裝 | 接口與氣管尺寸、到負載距離、方向、環境條件、危險區域 |
| 控制 | 壓力感測器、警報、PLC 訊號、隔離與排氣順序、安全狀態 |
| 合規 | 司法管轄區、機械標準、容器規範、文件與測試證書 |
| 商務 | 年運轉時數與循環數、要求壽命、維修空間、備品、停機目標 |
有了這些資訊，供應商才能將要求的工作點與流量曲線、充氣曲線、工作週期限值及下游壓力邊界比較。「入口 90 psi、出口 180 psi」並不夠。
氣動增壓器常見問題
氣動增壓器能在不消耗額外空氣的情況下將壓力加倍嗎？
不能。氣動增壓器會消耗壓縮空氣來驅動活塞與切換機構。在 SMC 傳統 VBA 目錄中，2 倍型號所需入口供氣能力約為出口供氣量的 2.2 倍，4 倍型號則約為 4.7 倍。請依確切型號與工作點使用對應數值。
2:1 增壓器能在兩倍入口壓力下提供完整流量嗎？
不能。額定增壓比描述壓力能力，通常接近停轉或低流量狀態。可用出口流量取決於入口壓力、出口壓力、型號尺寸與製造商流量曲線。當壓力接近極限時，可用流量會趨近於零。
壓力增壓器後方一定需要儲氣桶嗎？
不一定。如果增壓器在實際工作點的輸出等於或高於最大瞬時需求，可能不需要儲氣桶。如果增壓器可滿足平均需求但無法滿足峰值，則只有在回充時間足夠時，尺寸正確的儲氣桶才能補足差額。
增壓器能提高現有氣壓缸的出力嗎？
可以，前提是氣壓缸與所有下游元件都能承受較高壓力，而且運動期間送達的動態壓力仍足夠。應重新計算出力、耗氣量、緩衝、結構負載與故障行為。僅有較高靜態壓力不能證明系統能提供所需流量。
氣動增壓器應多久保養一次？
沒有通用的每月或每年週期。應依製造商說明、預期活塞循環次數、壓力、空氣品質、環境、工作週期、故障後果與實際狀態紀錄判定。追蹤回充時間、可重複負載下的壓力、洩漏、循環行為、過濾器狀況與安全裝置檢查，才能以證據設定維護週期。
只有把氣動增壓器視為完整壓力區域，才能真正改善作業。定義介質、壓力範圍、需求曲線、儲氣桶行為、額定值、安全狀態與全壽命成本。當這些檢查支持局部增壓器時，它能成為提高整座工廠主管壓力或增設獨立動力系統的緊湊替代方案；若不適合，同一套分析也會指出應優先處理的流路限制、致動器、空壓機或製程問題。進一步了解我們的氣動應用背景，或整理完整詢價欄位後聯絡我們進行型號評估。
外部技術參考資料與擷取日期
- SMC，VBA/VBAT 系列產品目錄。工作原理、選型順序、平均與最大瞬時流量、耗氣量、儲氣桶需求、工作週期、異常壓力及殘壓指引。擷取日期：2026-07-17。
- SMC，VBA10A/11A 增壓調壓器產品資料表。特定型號增壓比、流量、壓力範圍、溫度、潤滑與儲氣桶計算範例。擷取日期：2026-07-17。
- SMC 影片資料庫，低耗氣量增壓調壓器 VBAE。嵌入產品動畫的官方來源頁面。擷取日期：2026-07-17。
- Haskel，AA 系列單動單級空氣增壓器。特定型號空氣增壓比、壓力限制、排量與停轉公式。擷取日期：2026-07-17。
- ISO 4414:2010。適用範圍與一般氣動流體動力安全要求；2021 年確認仍為現行標準。擷取日期：2026-07-17。
- OSHA 29 CFR 1910.147。維修期間危險能量控制。擷取日期：2026-07-17。
- 美國能源部，壓縮空氣系統。目前針對低壓終端用途、系統分析、儲氣、控制、壓力穩定、移除不當用途與終端效率的 DOE 工具與出版品。擷取日期：2026-07-17。
