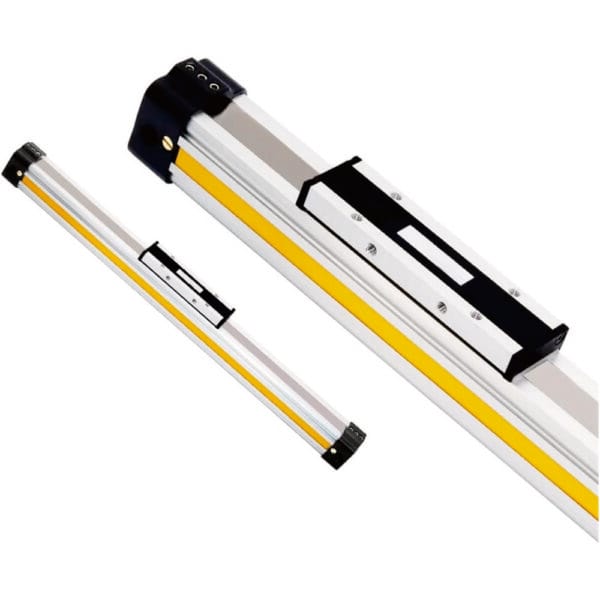

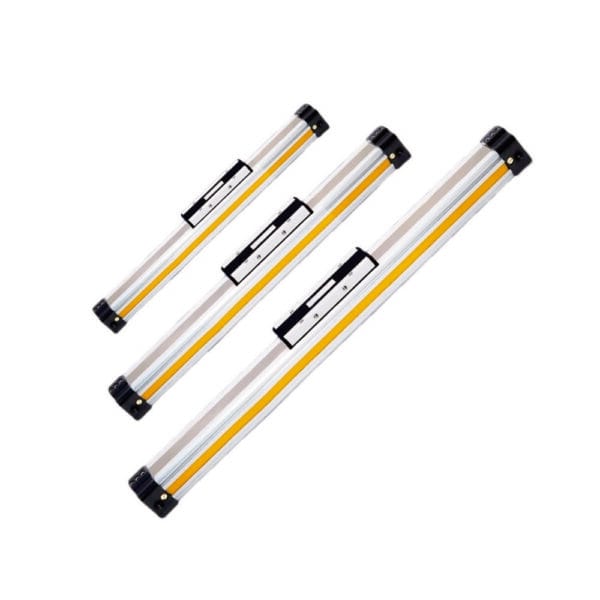

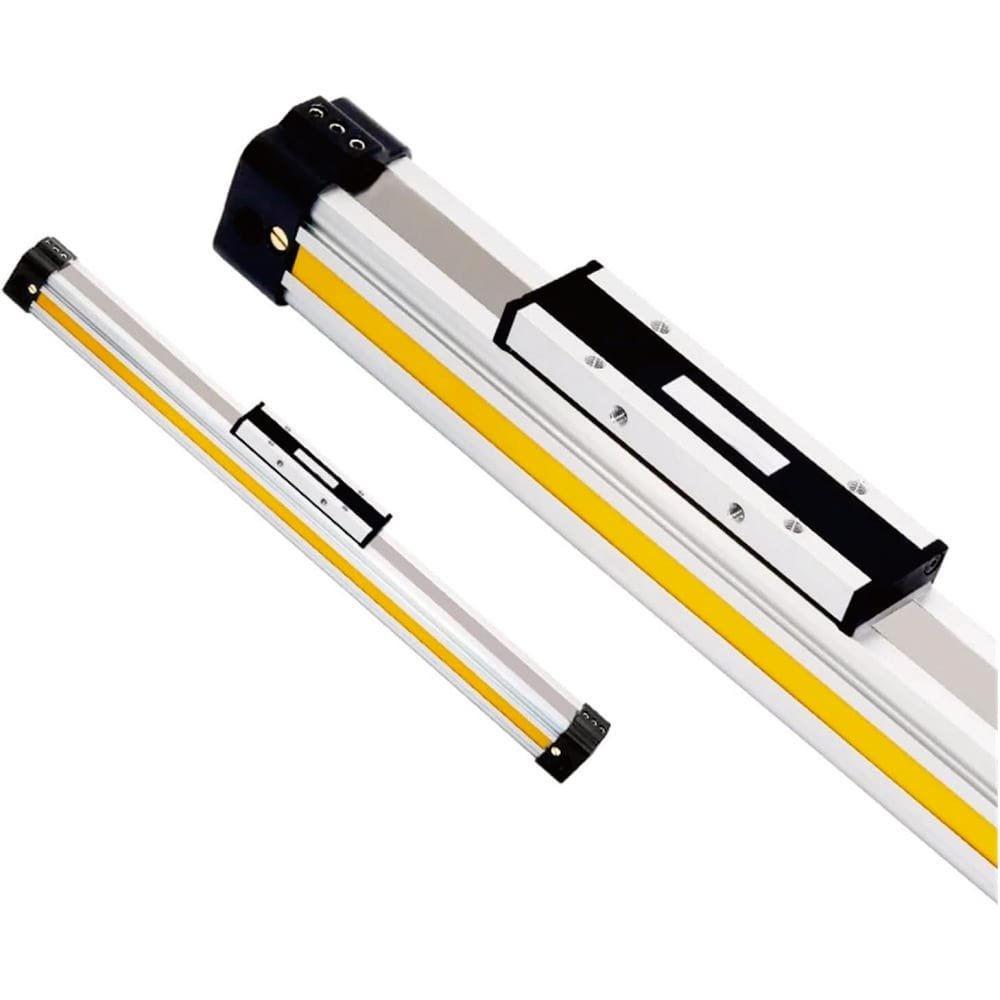

Serie OSP-P Der originale modulare kolbenstangenlose Zylinder

• Betätigungsart: Pneumatisch
• Prinzip der Versiegelung: Mechanisch, mit äußeren und inneren Dichtungsbändern aus Edelstahl für extrem niedrige Reibung.
• Bohrungsgrößen: Ø10, Ø16, Ø25, Ø32, Ø40, Ø50, Ø63, Ø80 mm
• Maximale Hublänge: Standard bis zu mehreren Metern; Langhubversion (Ø50-80 mm) bis zu 41.000 mm (41m).
• Maximale Aktionskraft: Bis zu 3,450 N.
• Geschwindigkeitsbereich: 0,005 m/s (Slow Speed Version) bis zu 30 m/s (High Speed Version).
• Betriebslebensdauer: Bis zu 8.000 km.
• Standard-Betriebstemperatur: -10°C bis +80°C.
• Erweiterte Temperaturoptionen: Tieftemperaturversion (bis zu -40°C), Hochtemperaturversion (bis zu +120°C mit Viton®-Dichtungen).
• Dämpfung: Spezielles Dämpfungssystem zur Optimierung der Zykluszeit; einstellbare pneumatische Dämpfung ist Standard.
• Leitsysteme: Vollständig modular mit einer breiten Palette von anbaubaren oder integrierten Optionen (siehe "Umfassende Führungsoptionen" unten).
• Bremssysteme: Optionales aktives oder passives dynamisches Bremsen verfügbar.

Umfangreiches Angebot an Sonderausführungen und Optionen

Die OSP-P-Serie bietet durch ihre spezialisierten Versionen eine unvergleichliche Anwendungsflexibilität:

• Version mit langem Hub: Für extrem lange Hübe bis zu max. 41m (Bohrungsgrößen Ø50 - 80 mm).
• Reinraum-Zylinder: Für den Einsatz in Reinraumanwendungen, zertifiziert mit dem IPA-Zertifikat (nach DIN EN ISO 14644-1). Emissionen können abgeleitet werden (Bohrungsgrößen Ø16 - 32 mm).
• ATEX-Version: Für den Einsatz in explosionsgefährdeten Bereichen (Gerätegruppe II, Kategorie 2 GD), konform mit ATEX 94/9/EG für pneumatische Komponenten.
• Ausführung in Edelstahl: Für den Einsatz in ständig feuchten oder nassen Umgebungen. Alle Schrauben sind aus rostfreiem Stahl der Qualität A2.
• Version mit langsamer Geschwindigkeit: Speziell formulierte Fettschmierung für reibungslosen, gleichmäßigen Lauf von 0,005 bis 0,2 m/s.
• Hochgeschwindigkeitsversion: Für Geschwindigkeiten bis zu 30 m/s (Bohrungsgrößen Ø25 - 32 mm, bitte Rücksprache mit der technischen Abteilung).
• Version für hohe Temperaturen: Für Umgebungen bis zu +120°C oder chemisch aggressive Bereiche. Alle Dichtungen sind aus Viton®; die Dichtungsbänder sind aus Edelstahl.
• Version für niedrige Temperaturen: Für den Einsatz in Umgebungen bis zu -40°C.
• Stirnseite Luftanschluss: Spezielle Endkappe mit stirnseitigem Luftanschluss, drehbar 4 x 90° (Bohrungsgrößen Ø16 - 80 mm).
• Beide Luftanschlüsse an einem Ende: Spezielle Endkappe für eine vereinfachte Installation in engen Räumen (Bohrungsgrößen Ø16 - 80 mm).
• Integrierte 3/2-Wege-VOE-Ventile: Kompakte, in Endkappen integrierte Lösung für optimale Steuerung, einfache Positionierung, reibungslosen Betrieb bei niedriger Geschwindigkeit und schnelle Reaktion (Bohrungsgrößen Ø25 - 50 mm).
• Duplex-Verbindung: Kombiniert zwei OSP-P-Zylinder gleicher Größe zu einer kompakten, leistungsstarken Einheit (Bohrungsgrößen Ø25 - 50 mm).
• Multiplex-Verbindung: Kombiniert zwei oder mehr OSP-P-Zylinder der gleichen Größe; die Ausrichtung des Trägers ist frei wählbar (Bohrungsgrößen Ø25 - 50 mm).
• Tandem-Zylinder: Zwei Kolben für höhere Tragfähigkeit und bessere Unterstützung.
• Inversionsmontage: Überträgt die Antriebskraft auf die gegenüberliegende Seite, z. B. für schmutzige Umgebungen (Bohrungsgrößen Ø16 - 80 mm).
• Variabler Anschlag VS Version: Bietet eine einfache Hubbegrenzung (Bohrungsgrößen Ø25 - 50 mm).
• Zwischenstoppmodul ZSM: Kostengünstiges, nicht-elektrisches Modul zur hochgenauen Zwischenpositionierung; nachrüstbar.

Umfassende Leitfaden-Optionen

Die Modularität des OSP-P erstreckt sich auch auf die breite Palette der Führungsoptionen:

• Basic Guide Version: Direkt in das Profilrohr des Zylinders integriert, bietet er eine kompakte, langlebige Führung für höchste Belastungswerte bei einfacher Spieleinstellung (Bohrungsgrößen Ø25 - 50 mm, ATEX Version erhältlich).
• Slideline Version: Kostengünstige Gleitführung für moderate Belastungen. Optionale Aktiv-/Passiv-Bremse (Bohrungsgrößen Ø16 - 80 mm, ATEX-Version erhältlich).
• Powerslide Version: Rollenführung für schwere Lasten und anspruchsvolle Einsatzbedingungen (Bohrungsgrößen Ø16 - 50 mm).
• Proline Version: Kompakte Aluminium-Rollenführung für hohe Lasten und Geschwindigkeiten. Optionale aktive/passive Bremse (Bohrungsgrößen Ø16 - 50 mm).
• Starline Version: Kugelumlaufführung für sehr hohe Belastungen und Präzision (Bohrungsgrößen Ø16 - 50 mm).
• KF-Führer Version: Kugelumlaufführung für hohe Belastungen und Präzision, mit Abmessungen entsprechend dem Typ FESTO DGPL-KF (Bohrungsgrößen Ø16 - 50 mm).
• HD Heavy Duty Guide Version: Kugelumlaufführung für höchste Belastungen und höchste Genauigkeit (Bohrungsgrößen Ø25 - 50 mm).

Montage & Zubehör

• Magnetische Schalter (Typ RST, EST): Zur elektrischen Abtastung von Kolbenend- und -zwischenstellungen, einschließlich EX-Bereiche.
• Gabelzapfen-Befestigung: Schlitten mit Toleranz- und Parallelitätsausgleich für den Antrieb von Lasten, die von externen Linearführungen getragen werden.
• Endkappen-Montage: Für die Endbefestigung des Zylinders.
• Unterstützung in der Mitte des Abschnitts: Erforderlich bei langen Hüben und/oder einwirkenden Lasten, um übermäßige Biegung und Schwingungen zu vermeiden. Auf das Schwalbenschwanzprofil geklemmt, auch zur Aufnahme von Axialkräften geeignet.
