트윈 로드 실린더와 외부 가이드 단로드 실린더 비교

문서화된 힘과 모멘트를 감당할 수 있는 컴팩트한 일체형 장치라면 트윈 로드 실린더를 선택하십시오. 하중에 맞춰 가이드 허용 하중, 강성, 베어링 수명 또는 레이아웃 유연성을 별도로 선정해야 한다면 외부 가이드가 있는 단로드 실린더를 선택하십시오. 탑재 하중이나 스트로크만으로 어느 구조가 우수하다고 판단할 수는 없습니다.

비교는 하중 전달 경로에서 시작합니다. 트윈 로드 실린더 또는 컴팩트 가이드 실린더는 하나의 본체에 구동과 일정 수준의 안내 기능을 통합합니다. 외부 가이드 축에서는 실린더가 축방향 구동력만 제공하고 레일과 캐리지가 탑재 하중, 측면 하중과 전복 모멘트를 지지해야 합니다.

핵심 요점

SMC CXS2 는 ±0.1° 비회전 정확도를 제시하지만, 이를 보편적인 측면 하중 허용량으로 볼 수는 없습니다.

질량, 가속도, 중력, 공정력과 오프셋을 힘과 모멘트로 환산하십시오.

외부 가이드는 정격 부품이지 무제한 지지대가 아닙니다.

가이드에 기준점 하나를 정하고 승인된 보상 조인트로 실린더를 연결하십시오.

발행자 정보는 회사 소개 페이지에서 확인할 수 있습니다. 기술 질문이나 수정 요청은 문의하기.

실제로 무엇을 비교하는가?

SMC의 CXS2는 ±0.1° 비회전 정확도를 제시하는 듀얼 로드·더블 피스톤 실린더이며, Festo의 DFM은 힘과 모멘트 정격을 별도로 제시하는 가이드 드라이브입니다. 이 사례들은 ‘트윈 로드’가 하나의 보편적인 안내 성능이 아니라 형상을 설명하는 용어라는 점을 보여 줍니다 (SMC CXS2; Festo DFM, 2026년 확인).

트윈 로드 실린더 는 두 개의 평행 로드 또는 피스톤 어셈블리로 하나의 공통 출력 플레이트를 구속하는 공압 액추에이터입니다. 외부 가이드 공압 축 은 별도의 베어링 또는 레일이 탑재 하중의 이동 경로를 정하고, 실린더는 허용된 자유도를 고려해 설계된 연결부를 통해 구동력을 제공하는 시스템입니다.

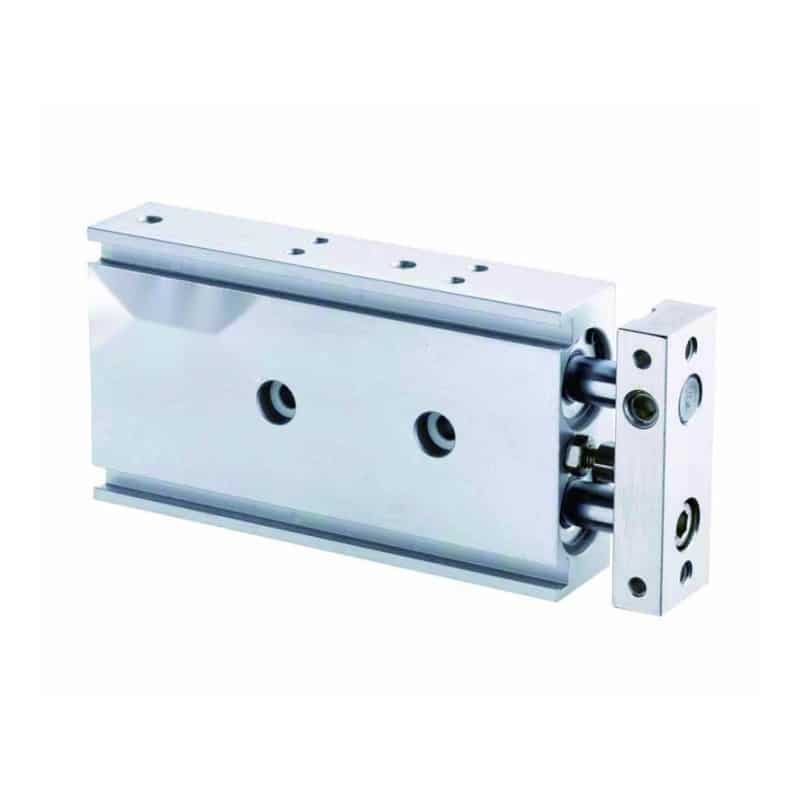

두 개의 평행 로드와 공통 출력 플레이트를 갖춘 컴팩트 듀얼 로드 공압 실린더

일반적으로 다음 세 가지 제품 유형이 혼동됩니다:

트윈 로드 또는 듀얼 로드 실린더: 두 개의 평행 로드 또는 피스톤 어셈블리가 하나의 공통 출력 플레이트를 구속합니다. 분리된 지지부가 회전을 억제하지만 허용 횡하중과 모멘트는 정확한 베어링, 보어, 스트로크, 속도와 장착 방식에 따라 달라집니다.
컴팩트 가이드 실린더 또는 가이드 드라이브: 공압 구동부와 목적에 맞게 설계된 슬라이드 또는 가이드가 하나의 제품에 통합됩니다. 제조업체는 보통 축별 정적·동적 하중, 모멘트, 변위, 운동 에너지 또는 수명 정보를 공개합니다.
외부 가이드가 있는 단로드 실린더: 표준 실린더가 별도의 레일, 샤프트 가이드 또는 베어링 시스템으로 지지되는 탑재 캐리지를 구동합니다. 실린더와 가이드를 독립적으로 선정하고, 정렬이 완벽하지 않은 두 축을 하나의 강체 축처럼 작동하도록 강제하지 않는 방식으로 연결합니다.

앞의 두 유형은 비슷해 보일 수 있습니다. 일부 컴팩트 듀얼 로드 실린더는 주로 출력 플레이트의 회전을 방지하고, 다른 제품은 가이드 액추에이터로 명시적인 정격을 갖습니다. 로드가 두 개 보인다는 이유만으로 후자의 기능을 추정하지 마십시오. 제품 설명과 모델별 하중 데이터를 확인하십시오.

용어도 또 다른 오류를 만들 수 있습니다. 하나의 피스톤 로드가 양쪽 끝에서 돌출되는 실린더를 일부 카탈로그에서는 더블 로드 실린더라고 부릅니다. 이 면적 균형 구조는 하나의 출력 플레이트를 지지하는 두 개의 평행 로드와 다릅니다.

육각 로드와 트윈 로드 역학 가이드 에서는 내부 비회전 메커니즘을 설명합니다. 이 글은 통합 트윈 로드 구조와 별도 가이드 축 사이의 시스템 선정에 집중합니다.

두 구조의 하중 전달 경로

Festo의 DFM 카탈로그는 $F_y$ , $F_z$ , $M_x$ , $M_y$ , 및 $M_z$ 를 가이드 중심에서 정격화하며 여러 하중이 동시에 작용하면 복합 하중 검토를 요구합니다. 따라서 하중 경로에는 기준점과 축이 필요하며 ‘20 kg 탑재 하중’만으로는 적합성을 판단할 수 없습니다 (Festo DFM, 2026년 확인).

개략적인 하중 경로만 나타낸 도식입니다. 선정한 제조업체의 축 규약, 기준점, 복합 하중 방법과 수명 가정을 사용하십시오.

통합 장치에서는 출력 플레이트가 탑재 하중 반력을 로드, 부시 또는 리니어 베어링, 본체와 장착면으로 전달합니다. 로드 간격을 넓히면 하나의 토크를 받는 데 필요한 서로 반대 방향의 베어링 힘을 줄일 수 있지만, 간격만으로 정격이 생기지는 않습니다. 플레이트 강성, 베어링 길이, 스트로크 위치, 장착면 평탄도, 속도, 충격과 마모도 여전히 시스템의 일부입니다.

별도 가이드 축에서는 레일이 탑재 하중의 궤적을 제어합니다. 실린더 로드는 보상 연결부를 통해 구동력을 전달합니다. 이처럼 기능을 분리하면 엔지니어가 추력 요구량에 따라 보어를 선정하고 하중, 모멘트, 강성, 정확도와 수명 요구사항에 따라 가이드를 선정할 수 있습니다.

기능을 분리해도 상호작용이 사라지는 것은 아닙니다. 강체 연결, 약한 기계 플레이트, 과도한 가이드 간극 또는 불량한 정렬은 횡방향 반력을 피스톤 로드로 되돌릴 수 있습니다. 가이드 배치와 연결부는 의도한 하중 경로가 물리적으로 구현되도록 설계해야 합니다.

힘과 모멘트 요구량은 어떻게 계산해야 하는가?

THK는 기본 동정격 하중과 계산 하중을 기준으로 가이드 공칭 수명을 산정하고, 경도, 온도, 블록 접촉, 진동과 충격에 대한 추가 계수를 적용합니다. 이 방법은 탑재 질량이 하나의 입력일 뿐이며 방향, 가속도, 하중 분포, 스트로크와 운전 조건이 베어링 요구량을 결정한다는 점을 보여 줍니다 (THK 공칭 수명, 2026년 확인).

후퇴 위치, 중간 스트로크와 전진 위치에서 자유물체도를 작성하는 것부터 시작하십시오. 다음을 포함하십시오:

탑재 하중, 그리퍼, 캐리지, 브래킷, 호스와 움직이는 실린더 부품.
가이드 기준점에서 무게중심까지의 오프셋.
설치 방향에 따른 중력.
각 방향의 가속도와 감속도.
공정 접촉력, 케이블 또는 호스 당김력과 예상 외란 하중.
정상 종단 정지와 정의된 고장 정지 조건.

가이드 기준 축에 수직으로 작용하는 힘의 1차 모멘트는 다음과 같이 확인합니다:

M = F_{\perp}e

여기서, $M$ 는 작용 모멘트(N·m)이고, $F_{\perp}$ 는 수직력 성분(N)이며, $e$ 는 수직 오프셋(m)입니다. 선정한 제조업체의 좌표 규약에 따라 피치, 요와 롤을 각각 분해하여 계산하십시오.

동적 힘은 다음 식에서 시작합니다:

F_{\mathrm{inertia}} = ma

여기서, $m$ 는 유효 이동 질량(kg)이며 $a$ 는 가속도(m/s²)입니다. 지배적인 운전 상태에서는 중력 및 공정 하중과 벡터로 결합하십시오. 방향이나 발생 시점이 동시에 나타날 수 없다면 모든 최대값을 무조건 더하지 말고, 동시에 발생할 수 있는 현실적인 조건도 누락하지 마십시오.

실린더가 사용할 수 있는 전진 구동력은 다음과 같이 1차 검토할 수 있습니다:

F_{\mathrm{drive}} = P_1A_p - P_2A_{\mathrm{ann}} - F_{\mathrm{loss}}

여기서, $P_1$ 및 $P_2$ 는 구동 측과 반대 측에 일관되게 적용한 절대압 또는 게이지압이고, $A_p$ 는 전체 피스톤 면적이며, $A_{\mathrm{ann}}$ 는 해당하는 경우 환상 면적이고, $F_{\mathrm{loss}}$ 는 씰, 베어링과 연결부 손실을 나타냅니다. 컴프레서 또는 레귤레이터 설정값보다 챔버에서 측정한 압력을 사용하는 편이 바람직합니다.

예시로 12 kg의 이동 어셈블리를 생각해 보겠습니다. 하강 감속 중에는 중력과 3 m/s²의 관성 항이 같은 방향으로 작용합니다. 해당 방향의 가이드 요구량은 다음과 같습니다:

F = 12\left(9.81 + 3\right) = 153.7\ \mathrm{N}

무게중심이 가이드 기준점에서 180 mm 떨어져 있다면:

M = 153.7 \times 0.180 = 27.7\ \mathrm{N\,m}

이 결과는 요구량이지 적합 판정이 아닙니다. 트윈 로드 또는 가이드 실린더라면 정확한 모델에 적용되는 모멘트 그래프와 복합 하중 규칙과 비교하십시오. 외부 레일이라면 실제 블록에 하중을 분배하고 정적 안전율과 동적 등가 하중을 확인한 뒤 해당 제조업체의 방법으로 수명을 계산하십시오.

가이드는 공압 추력을 증가시키지 않습니다. 축이 손실 후 900 N의 구동력을 필요로 한다면 탑재 하중이 통합 가이드에서 이동하든 외부 레일에서 이동하든 실린더는 여전히 그 힘을 공급해야 합니다. 다음 실린더 힘 손실 가이드 에서는 이 계산의 압력과 마찰 측면을 설명합니다.

트윈 로드 실린더가 더 나은 선택인 경우는 언제인가?

SMC의 CXS2 제품 정보는 해당 시리즈의 ±0.1° 비회전 정확도, 최대 피스톤 속도 800 mm/s와 허용 운동 에너지 0.016 J를 제시합니다. 이 값들은 전체 운전 조건이 모델별 한계 안에 있을 때만 컴팩트 장치를 매력적인 선택으로 만듭니다 (SMC CXS2, 2026년 확인).

다음 조건에서는 트윈 로드 또는 컴팩트 가이드 실린더가 보통 더 명확한 출발 구조입니다:

사용 가능한 설치 공간이 공장에서 조립된 하나의 본체와 출력 플레이트에 적합함.
스트로크, 탑재 하중 위치, 속도와 모멘트가 문서화된 곡선 안에 있음.
출력 플레이트에 중간 수준의 비회전 제어가 필요함.
기계 조립에서 별도 레일, 브래킷과 정렬 인터페이스 수를 줄이는 것이 유리함.
공급업체가 제안된 베어링 유형과 운전 조건에 충분한 데이터를 제공함.

카탈로그의 제품 분류를 정확하게 사용하십시오. 예를 들어 SMC CXS2는 듀얼 로드 실린더로 설명되며 비회전 정확도 값을 제공합니다. Festo DFM 가이드 드라이브는 정적·동적 힘과 모멘트를 공개합니다. 두 제품 모두 눈에 보이는 가이드 요소가 두 개라는 이유만으로 동일한 하중 지지 기능을 부여해서는 안 됩니다.

컴팩트하다고 해서 공정점의 강성이 보장되는 것도 아닙니다. 툴링 오버행은 작은 힘을 큰 모멘트로 증폭할 수 있습니다. 실린더가 정격 안에서 작동하더라도 출력 플레이트, 기계 브래킷, 체결부와 부품 지그가 변형될 수 있습니다. 실제 툴링 기준점에서 하중이 걸린 변위를 확인하십시오.

제품이 그 결과로 발생하는 접촉력과 모멘트에 대한 정격을 갖지 않는 한 로드를 프레스 가이드로 사용하지 마십시오. 부품의 중심이 맞지 않으면 삽입 툴에 측면 힘이 발생할 수 있습니다. 별도의 툴링 가이드, 순응 정렬 기능 또는 외부 가이드 캐리지가 여전히 필요할 수 있습니다.

트윈 로드 장치를 선택하는 가장 강한 근거는 가정한 탑재 하중 한계가 아니라 통제된 통합입니다. 한 공급업체가 보어, 로드, 베어링, 플레이트, 본체, 장착부와 공개된 하중 산정 방법을 함께 관리합니다. 이는 인터페이스 위험을 줄일 수 있지만, 카탈로그 데이터가 실제 설치 하중 조건을 다룰 때만 가능합니다.

외부 가이드가 있는 단로드 실린더가 더 합리적인 경우는 언제인가?

THK는 동일한 조건에서 동일한 제품군의 90%가 구름 피로 박리 없이 달성할 수 있는 거리로 가이드 공칭 수명을 정의합니다. 이러한 통계적 정의는 수명 기반 설계에서 외부 가이드가 유용한 이유를 보여 주지만, 무제한 용량이라는 주장도 부정합니다 (THK 공칭 수명, 2026년 확인).

다음 조건에서는 별도 가이드 축이 더 적합한 경우가 많습니다:

탑재 하중과 3축 모멘트에 맞춰 가이드 구성을 독립적으로 선정해야 함.
필요한 수명, 강성, 예압, 정확도 등급 또는 환경 옵션을 컴팩트 공압 장치에서 확보할 수 없음.
긴 스트로크 또는 특수한 스트로크 때문에 통합 가이드 실린더가 비현실적임.
기계에 여러 블록, 넓은 레일 간격 또는 맞춤형 캐리지가 필요함.
가이드와 구동부를 독립적으로 정비하거나 교체해야 함.
동일한 가이드 플랫폼에 향후 다른 보어 또는 액추에이터 기술을 적용할 수 있음.

외부 가이드는 하나의 제품이 아니라 구조적 선택입니다. 프로파일 레일, 원형 샤프트 부시, 캠 롤러, 미끄럼 베어링과 맞춤형 안내면은 하중 방향, 강성, 마찰, 오염 대응, 윤활 요구와 고장 모드가 서로 다릅니다.

가이드는 실제 하중 분포를 기준으로 선정해야 합니다. 넓게 떨어진 두 블록 사이에 중심을 둔 탑재 하중은 하나의 블록 바깥으로 캔틸레버처럼 돌출된 동일한 질량과 다르게 거동합니다. THK는 모멘트 하중과 장착면 정확도 때문에 여러 블록을 가깝게 배치하면 하중이 균일하게 분포되지 않을 수 있다고 설명하며, 접촉 계수로 이 효과를 반영합니다.

정적 안전과 동적 수명은 별도로 확인해야 합니다. 레일은 정지 상태의 과부하에서 영구적인 궤도 변형을 피하더라도 수백만 회의 하중 사이클을 견딜 피로 수명이 부족할 수 있습니다. 반대로 동정격이 높더라도 정적 한계를 넘거나 캐리지, 장착 볼트, 스토퍼 또는 기계 베이스를 손상시키는 충격이 허용되는 것은 아닙니다.

가격 비교에는 실린더, 레일, 블록, 캐리지 플레이트, 보상 조인트, 브래킷, 가공, 정렬, 윤활 접근성, 방호와 시운전 비용을 포함해야 합니다. 컴팩트 장치는 부품 가격이 더 높아도 설치된 축 전체로는 비용이 낮을 수 있습니다. 별도 가이드는 조립 비용이 더 들 수 있지만 공정에 필요한 수명이나 강성을 제공할 수 있습니다.

실린더와 가이드가 서로 간섭하지 않게 하려면 어떻게 해야 하는가?

SMC의 JT 플로팅 조인트 지침은 이 조인트를 약간의 정렬 오차를 흡수하는 직선 왕복 운동용 커플링으로 설명하면서, 회전용 커플링이 아니며 모델별 편심 한계가 있다고 경고합니다. 따라서 보상 기능은 가정하지 말고 설계해야 합니다 (SMC JT 플로팅 조인트, 2026년 확인).

외부 가이드 시스템에는 명목상 평행한 두 개의 운동 기준, 즉 실린더 로드 축과 가이드 경로가 있습니다. 두 기준을 모든 자유도에서 강체로 고정하면 가공 오차, 조립 공차, 체결부 이동, 프레임 변형과 열팽창이 서로 구속력을 만들 수 있습니다.

기능상 기준이 되는 요소를 하나만 정하십시오. 대부분의 배치에서는 가이드 레일이 탑재 하중의 경로를 결정합니다. 실린더 본체는 추력을 전달할 수 있을 만큼 직각으로 장착하고, 로드는 제조업체가 승인한 플로팅 조인트, 자동 정렬 커플링, 클레비스 구성 또는 목적에 맞게 설계된 순응 브래킷을 통해 캐리지에 연결하십시오.

보상 연결부에도 한계가 있습니다. SMC는 JT 시리즈가 직선 왕복 운동에서 약간의 정렬 오차를 보정하도록 설계되었으며 회전이나 진동을 피해야 한다고 명시합니다. 또한 체결, 허용 편심, 충격 제어, 오염 방지와 축방향 유격을 지정합니다. 정확한 조인트를 다른 하중 지지 부품과 동일한 수준으로 확인해야 합니다.

조립된 축은 다음 단계로 시운전하십시오:

레일 장착면, 기준 모서리, 볼트 체결 순서와 최종 체결 상태를 확인하십시오.
실린더를 분리하거나 감압한 상태에서 캐리지를 전체 스트로크로 이동하십시오.
후퇴, 중간과 전진 위치에서 로드와 캐리지의 오프셋 및 각도 오차를 확인하십시오.
정렬되지 않은 부품을 억지로 끌어 맞추는 용도로 사용하지 말고 보상 연결부를 설치하십시오.
압력을 서서히 올리고 낮은 속도로 운전하십시오.
압력, 속도, 하중 변위, 비정상 마찰, 누설, 온도와 연결부 움직임을 기록하십시오.
생산 탑재 하중에서, 그리고 열적으로 안정된 뒤에 확인을 반복하십시오.

가이드 레일 평행도 작업 절차 에서는 기준점 기반 공차 예산을 작성하는 방법을 설명합니다. 구동부가 로드 실린더인 이 경우에도 같은 원칙이 적용됩니다. 한 축이 안내를 담당하고 다른 축은 두 번째 강체 궤적을 만들지 않으면서 힘을 전달해야 합니다.

근거를 갖춘 선정 작업 절차

Festo의 2026년 DFM 데이터는 10,000 km를 기준으로 한 동적 한계와 정적 한계를 구분한 뒤 복합 하중 비교 계수를 적용합니다. 따라서 근거를 갖춘 비교는 하나의 보편적인 탑재 하중 표를 사용하는 대신 동일한 운전 조건을 각 후보의 공개된 방법으로 평가해야 합니다 (Festo DFM, 2026년 확인).

형상을 확정하십시오. 세 위치의 스트로크에서 이동 거리, 장착 방향, 탑재 하중의 무게중심, 툴링 오프셋, 공정 접촉점, 레일 간격, 캐리지 크기와 사용 가능한 설치 공간을 정의하십시오.
모든 운전 상태를 정의하십시오. 정상 가속, 감속, 중력, 공정력, 종단 정지, 비상 또는 고장 정지, 압력 손실, 호스 당김, 오염, 온도와 필요한 사이클 수를 포함하십시오.
힘과 모멘트 요구량을 계산하십시오. 분해하십시오 $F_x$ , $F_y$ , $F_z$ , $M_x$ , $M_y$ , 및 $M_z$ 을 각 제조업체가 요구하는 기준점에서 계산하십시오. 실린더 추력 요구량과 가이드 반력을 분리해 관리하십시오.
통합 후보를 1차 검토하십시오. 정확한 품번, 보어, 스트로크, 베어링 유형, 압력, 속도, 비회전 정확도, 허용 하중과 모멘트, 운동 에너지, 변위, 장착 방식과 복합 하중 식을 확인하십시오.
별도 시스템을 1차 검토하십시오. 실린더는 가용 구동력, 로드 안정성, 속도, 쿠션과 장착 조건을 기준으로 선정하십시오. 레일, 블록, 캐리지 플레이트, 체결부와 기계 베이스는 하중 분포, 모멘트, 정적 안전, 강성과 계산 수명을 기준으로 선정하십시오.
연결부와 기준점을 설계하십시오. 어느 부품이 안내를 담당하는지 정하십시오. 보상 연결부, 허용 정렬 오차, 축방향 유격, 체결 방법과 검사 기준점을 지정하십시오.
설치 후 결과를 비교하십시오. 전체 설치 공간, 질량, 비용, 조립 시간, 윤활 접근성, 교체 절차, 예비품 전략과 고장 격리를 평가하십시오. 하나의 통합 부품 가격과 불완전한 자재 명세를 비교하지 마십시오.
선정한 축을 검증하십시오. 하중 변위, 사이클 시간, 압력, 속도, 정지 거동, 누설, 정렬, 온도, 소음과 검사 주기의 합격값을 설정하십시오. 무부하 저속 사이클만이 아니라 지배적인 운전 상태를 시험하십시오.

유효한 의사결정 규칙은 다음과 같습니다: 완전한 정격 하중 경로를 검증할 수 있는 가장 작은 구조를 선택하십시오입니다. 통합 제품의 카탈로그가 모든 지배 하중과 수명 요구사항을 다룬다면 추가 가이드 하드웨어는 가치 없이 위험만 늘릴 수 있습니다. 지배적인 반력 중 하나라도 검증할 수 없다면 구동과 안내를 분리해 각 기능을 명시적으로 설계하십시오.

RFQ에는 어떤 정보를 넣어야 하는가?

Festo의 DFM 데이터는 피스톤 크기, 스트로크, 가이드 유형, 정적 또는 동적 조건과 하중 중심에 따라 허용 하중과 모멘트가 달라진다는 점을 보여 줍니다. ‘20 kg, 200 mm 스트로크’만 적은 RFQ에는 어느 구조를 선택할지 결정하는 데 필요한 변수가 빠져 있습니다 (Festo DFM, 2026년 확인).

RFQ 항목	제공할 정보	중요한 이유
동작	스트로크, 방향, 사이클 시간, 속도, 가속도, 감속도	동적 힘, 가이드 하중과 정지 에너지를 정의함
이동 어셈블리	탑재 하중, 툴링, 캐리지와 브래킷 질량	총 유효 질량을 결정함
하중 형상	무게중심 오프셋과 공정력 좌표	힘을 피치, 요와 롤 모멘트로 환산함
공압 조건	실린더 최소 압력, 배압, 보어, 로드, 밸브와 튜빙	가용 구동력과 속도를 결정함
통합 후보	정확한 시리즈, 베어링 옵션, 스트로크와 장착 방식	지배적인 하중 차트를 식별함
외부 가이드	레일과 블록 모델, 수량, 간격, 예압과 정확도	하중 분포, 강성과 수명을 결정함
연결부	플로팅 조인트 모델, 허용 오프셋, 각도, 유격과 체결 조건	과구속을 방지하고 위치 결정 영향을 정의함
환경	먼지, 세척수, 화학물질, 온도와 윤활 접근성	씰, 가이드 유형, 보호와 유지보수 조건을 바꿈
합격 기준	필요 수명, 변위, 각도 오차, 재현성과 시험 하중	‘정밀도’를 측정 가능한 요구사항으로 바꿈

각 공급업체에 정확히 구성된 도면, 좌표 규약, 하중 기준점, 허용 하중과 모멘트, 복합 하중 방법, 수명 근거, 설치 지침, 유지보수 요구사항과 제외 조건을 회신해 달라고 요청하십시오.

기존 품번과 인터페이스 도면 없이 ‘SMC 호환’ 또는 ‘Festo 호환’을 요청하지 마십시오. 보어와 스트로크가 같아도 로드 간격, 장착 홀, 포트, 센서, 출력 플레이트 높이, 하중 정격과 서비스 부품이 동일하다는 뜻은 아닙니다.

트윈 로드 및 외부 가이드 FAQ

SMC는 CXS2에 대해 ±0.1° 비회전 정확도를 공개하고, Festo의 DFM은 5개의 힘·모멘트 항을 별도로 공개합니다. 두 사양은 서로 다른 질문에 답하므로 구매 담당자는 이 선택을 탑재 질량, 스트로크 또는 하나의 정밀도 수치로 단순화해서는 안 됩니다 (SMC; Festo, 2026년 확인).

트윈 로드 실린더가 외부 리니어 가이드를 대체할 수 있는가?

정확한 실린더가 모든 작용 힘, 모멘트, 속도, 에너지, 변위와 수명 요구사항에 대한 정격을 갖는 경우에는 가능합니다. 두 개의 로드는 자유 회전을 방지하지만 무제한 측면 하중 용량을 입증하지는 않습니다. 카탈로그에 지배적인 하중 조건이 없거나 툴링에 독립적인 강성과 수명 선정이 필요하다면 정격 가이드 드라이브 또는 외부 가이드를 사용하십시오.

외부 가이드가 공압 실린더의 힘을 높이는가?

아닙니다. 레일은 반력 경로를 바꾸지만 피스톤 면적이나 유효 압력을 높이지 않습니다. 실린더 추력은 여전히 압력 차, 피스톤과 로드 면적, 마찰, 배압과 유량 조건에 좌우됩니다. 외부 가이드는 탑재 하중과 모멘트를 지지해 피스톤 로드가 주로 축방향 구동력만 전달하도록 해야 합니다.

트윈 로드 실린더가 가이드 단로드 시스템보다 정확한가?

보편적인 규칙은 아닙니다. SMC의 ±0.1° CXS2 수치는 비회전 정확도를 나타내며 전체 기계의 위치 결정 정확도를 뜻하지 않습니다. 외부 가이드는 주행 정확도, 강성, 예압과 수명 사양을 별도로 갖고, 공압 축에는 씰 마찰, 압축성, 종단 스토퍼 편차, 연결부 유격과 구조 변위도 영향을 줍니다.

플로팅 조인트는 어느 정도의 정렬 오차를 흡수할 수 있는가?

정확한 조인트의 편심, 각도, 축방향 유격, 하중과 체결 한계를 사용하십시오. SMC는 JT가 약간의 직선 정렬 오차를 흡수한다고 설명하며 회전이나 진동을 경고합니다. 플로팅 조인트는 변형된 레일, 약한 브래킷, 큰 축 오차 또는 조인트를 이동 한계까지 밀어붙이는 연결 형상을 교정할 수 없습니다.

어느 선택지가 더 오래 지속되는가?

해당 운전에서 충분한 정격 여유, 정렬, 윤활, 충격 제어, 오염 방지와 유지보수를 갖춘 완전한 시스템이 더 오래 지속됩니다. THK는 동정격 하중과 계산 하중을 바탕으로 구름 가이드 수명을 통계적으로 표시하고, Festo는 가이드 드라이브 동정격을 기준 거리와 연결합니다. 어느 자료도 구조만으로 보편적인 수명 우위를 뒷받침하지 않습니다.

출처 및 기술 참고자료

SMC CXS2 듀얼 로드 실린더. 근거 역할: 더블 피스톤 구조, ±0.1° 비회전 정확도, 속도, 운동 에너지, 보어와 베어링 옵션. 자료 유형: 제조업체 제품 카탈로그; 2026년 7월 27일 확인.
SMC CXSJ/CXSW 듀얼 로드 실린더 카탈로그. 근거 역할: 베어링별 제품 데이터, 플레이트 변위, 최대 하중 질량, 비회전 정확도와 운동 에너지 지침. 자료 유형: 제조업체 카탈로그; 2026년 7월 27일 확인.
Festo 가이드 드라이브 DFM. 근거 역할: 힘과 모멘트 축, 정적·동적 한계, 복합 하중 계수, 무게중심 계산과 수명 기준. 자료 유형: 제조업체 데이터시트; 2026년 5월.
THK LM 가이드 공칭 수명. 근거 역할: 공칭 수명 정의, 동정격 하중, 계산 하중, 접촉 계수와 진동 또는 충격 계수. 자료 유형: 제조업체 엔지니어링 지침; 2026년 7월 27일 확인.
SMC JT 플로팅 조인트. 근거 역할: 정렬 오차 보상 목적, 장착, 편심, 충격, 오염과 사용 제한. 자료 유형: 제조업체 카탈로그 및 주의사항; 2026년 7월 27일 확인.
Parker OSP-P 카탈로그. 근거 역할: 공압 구동부를 외부 가이드와 함께 사용할 때 평행도 보상을 위한 클레비스 연결. 자료 유형: 제조업체 카탈로그; 2026년 7월 27일 확인.
