雙桿氣缸與外部導向單桿氣缸比較

當緊湊的一體式單元能承受已文件化的力與力矩時,選擇雙桿氣缸;當負載需要獨立選定導向容量、剛性、軸承壽命或配置彈性時,選擇外部導向單桿氣缸。 任何一種架構都不能只靠負載質量或行程判定優勢。

比較應從負載路徑開始。雙桿或緊湊型導向氣缸把致動與某種程度的導向整合在同一本體中。在外部導向軸上,氣缸應提供軸向驅動力,而導軌與滑台則承受負載、側向力與傾覆力矩。

重點摘要

  • SMC CXS2 列出 ±0.1° 不旋轉精度;這不代表通用的側向負載容量。
  • 將質量、加速度、重力、製程力與偏距換算成力與力矩。
  • 外部導向是有額定值的元件,不是容量無限的支撐件。
  • 為導向件指定一個基準,並以核准的補償接頭連接氣缸。

出版者資訊請見關於我們頁面。如有技術問題或修正請求,請透過聯絡我們提出。

你實際上比較的是什麼?

SMC 的 CXS2 是雙桿、雙活塞氣缸,標示 ±0.1° 不旋轉精度;Festo 的 DFM 則是分別標示力與力矩額定值的導向驅動器。這些例子說明「雙桿」描述的是幾何形式,而不是某一種通用的導向容量(SMC CXS2Festo DFM,2026 年)。

雙桿氣缸是以兩支平行桿件或活塞總成限制共用輸出端板的氣動致動器。外部導向氣動軸則是由獨立軸承或導軌定義負載路徑,氣缸透過符合允許自由度的連接件提供驅動力。

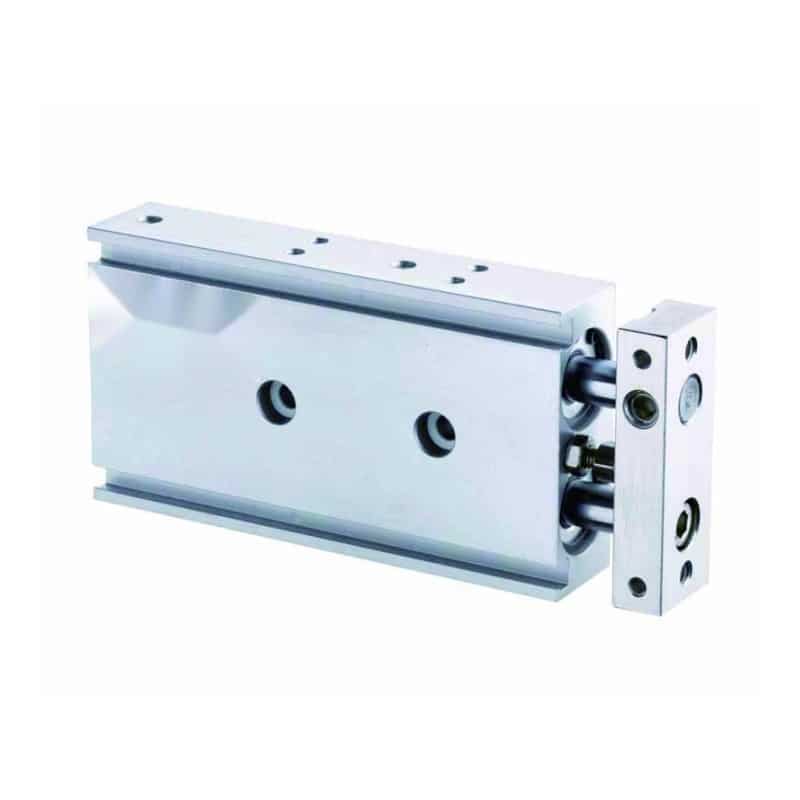

具有兩支平行桿件與共用輸出端板的緊湊型雙桿氣動氣缸

以下三種產品類型經常被混為一談:

  1. 雙桿或雙桿式氣缸:兩支平行桿件或活塞總成限制共用輸出端板。分離的支撐可抵抗旋轉,但允許的橫向負載與力矩取決於確切的軸承、缸徑、行程、速度與安裝方式。

  2. 緊湊型導向氣缸或導向驅動器:氣動驅動器與專門設計的滑台或導向件整合在同一產品中。製造商通常會公布軸向特定的靜態與動態負載、力矩、撓度、動能或使用壽命資料。

  3. 外部導向單桿氣缸:標準氣缸驅動由獨立導軌、軸導向件或軸承系統支撐的負載滑台。氣缸與導向件分別選定,並以不強迫兩個未完全對心的軸線成為同一剛性軸線的方式連接。

前兩種產品外觀可能相近。有些緊湊型雙桿氣缸主要用來防止輸出端板旋轉;另一些則明確以導向致動器額定。不要只因為看得到兩支桿,就推定它具備第二種功能。請確認產品說明與型號專屬的負載資料。

術語也可能造成另一個錯誤。兩端各伸出一支活塞桿的氣缸,在某些型錄中也稱為雙桿氣缸。這種平衡面積配置不同於以兩支平行桿件支撐一個輸出端板的設計。

六角桿與雙桿機構比較指南涵蓋內部防旋轉機構。本文聚焦於一體式雙桿配置與獨立導向軸之間的系統決策。

兩種架構的負載路徑

Festo 的 DFM 型錄在導向中心標示 F_yF_zM_xM_yM_z,並要求在多個項目同時作用時進行合併負載檢查。因此,負載路徑需要參考點與軸線;只提供「20 kg 負載」不足以判定適用性(Festo DFM,2026 年)。

雙桿氣缸與外部導向單桿軸的負載路徑 左側圖示顯示推力與負載反力由一體式雙桿本體共同承受。右側圖示顯示單桿氣缸透過補償接頭提供推力,而獨立導軌承擔負載力與力矩。 相同負載,不同反力路徑 雙桿或一體式導向 驅動推力 桿件、軸承、端板與本體 共同承受負載反力。 確認一體式單元的確切 力、力矩與能量額定值。 外部導向單桿 補償接頭 氣缸傳遞軸向推力。 導軌與滑台承受負載反力。 分開確認氣缸推力與 導向負載、力矩、壽命與對心。 導向件不會增加氣缸推力。 它只會改變哪個元件承受橫向力與傾覆力矩。
僅示意負載路徑。請採用所選製造商的軸線慣例、參考點、合併負載方法與壽命假設。

在一體式單元中,輸出端板會把負載反力傳入桿件、襯套或線性軸承、本體與安裝面。增加桿件間距可以降低承受某一力矩所需的相反軸承力,但間距本身不代表額定值。端板剛性、軸承長度、行程位置、安裝平面度、速度、衝擊與磨耗仍屬於系統的一部分。

在獨立導向軸上,導軌控制負載軌跡。氣缸桿件透過補償接頭傳遞驅動力。這種分工讓工程師可依推力需求選擇缸徑,再依負載、力矩、剛性、精度與壽命需求選擇導向件。

分工不代表沒有交互作用。剛性連接、薄弱的機台端板、過大的導向間隙或對心不良,都可能把橫向反力送回活塞桿。導向配置與連接件必須讓預期的負載路徑在機械上可行。

應如何計算力與力矩需求?

THK 以基本動額定負載與計算負載為基礎估算導向件的名義壽命,並針對硬度、溫度、滑塊接觸、振動與衝擊套用額外係數。這種方法確認負載質量只是其中一項輸入;方向、加速度、分布、行程與工作週期才會決定軸承需求(THK 名義壽命,2026 年)。

請在縮回、中間行程與伸出位置分別繪製自由體圖,並納入:

  • 負載、夾爪、滑台、支架、軟管與隨動氣缸元件。
  • 相對於導向參考點的重心偏距。
  • 安裝方向所造成的重力。
  • 各方向的加速度與減速度。
  • 製程接觸力、電纜或軟管拉力,以及預期的擾動負載。
  • 正常的行程末端停止與定義好的故障停止案例。

對於垂直作用在導向參考軸上的力,第一項力矩檢查為:

M = F_{\perp}e

其中,M 是以牛頓米表示的施加力矩,F_{\perp} 是以牛頓表示的垂直力分量,e 是以公尺表示的垂直偏距。請依所選製造商的座標慣例,分別解析俯仰、偏航與滾轉。

動態力從下式開始:

F_{\mathrm{inertia}} = ma

其中,m 是以公斤表示的有效移動質量,a 是以公尺每平方秒表示的加速度。請在主導工作狀態下,把它與重力及製程負載以向量方式合併。如果方向或時序不可能同時發生,不要盲目把所有最大值相加;同樣也不能省略可信的同時作用案例。

氣缸可用的伸出驅動力可先用下式篩選:

F_{\mathrm{drive}} = P_1A_p - P_2A_{\mathrm{ann}} - F_{\mathrm{loss}}

其中,P_1P_2 是在驅動側與對向側一致採用的絕對壓力或表壓,A_p 是完整活塞面積,A_{\mathrm{ann}} 是適用時的環形面積,F_{\mathrm{loss}} 代表密封件、軸承與連接件損失。相較於壓縮機或調壓器設定值,量得的氣室壓力更適合作為依據。

以一組 12 kg 的移動總成為例。在向下減速期間,重力與 3 m/s² 的慣性項同方向作用。該方向的導向需求為:

F = 12\left(9.81 + 3\right) = 153.7\ \mathrm{N}

若其重心距離導向參考點 180 mm:

M = 153.7 \times 0.180 = 27.7\ \mathrm{N\,m}

這個結果是需求,不是通過判定。對雙桿或導向氣缸,請與確切型號適用的力矩圖及合併負載規則比較。對外部導軌,請依實際滑塊分配負載,檢查靜態安全係數與動態等效負載,再使用該製造商的方法計算壽命。

導向件不會增加氣動推力。如果軸在損失後仍需要 900 N 驅動力,無論負載運行在一體式導向或外部導軌上,氣缸都必須提供這個力。氣缸力損失計算指南涵蓋這項計算中的壓力與摩擦部分。

什麼時候雙桿氣缸是較好的選擇?

SMC 的 CXS2 型錄列出該系列 ±0.1° 不旋轉精度、800 mm/s 最大活塞速度與 0.016 J 允許動能。只有在完整工作週期都落在型號專屬限制內時,這些數值才使緊湊型單元具吸引力(SMC CXS2,2026 年)。

遇到以下情況時,雙桿或緊湊型導向氣缸通常是較簡潔的起始架構:

  • 可用空間適合一個工廠組裝完成的本體與輸出端板。
  • 行程、負載位置、速度與力矩都落在文件化曲線內。
  • 輸出端板需要中等程度的防旋轉控制。
  • 機台組裝可受益於較少的獨立導軌、支架與對心介面。
  • 供應商能針對預定的軸承類型與工作週期提供足夠資料。

請正確使用型錄分類。例如,SMC CXS2 被描述為雙桿氣缸,並提供不旋轉精度值;Festo DFM 導向驅動器則公布靜態與動態力及力矩。不能只因兩種產品都有兩個可見的導向元件,就把它們視為具有相同的承載功能。

緊湊也不保證製程作用點的剛性。工具懸伸可能把小力放大成大力矩。即使氣缸仍在額定範圍內,輸出端板、機台支架、緊固件與工件治具仍可能撓曲。請在實際工具基準點確認受載位移。

除非產品已針對由此產生的接觸力與力矩完成額定,否則不要把桿件當成壓裝導向件。插入工具在零件未對心時可能承受側向力;此時仍可能需要獨立的工具導向件、順應性對心結構或外部導向滑台。

選擇雙桿單元最有力的理由是可控的整合,而不是假定某個負載門檻。一家供應商同時負責缸徑、桿件、軸承、端板、本體、安裝方式與公布的負載方法。這可以降低介面風險,但前提是型錄資料確實涵蓋安裝後的負載案例。

什麼時候外部導向單桿氣缸更合理?

THK 將導向件名義壽命定義為:在相同條件下,同一群組中 90% 的產品可達到、且不發生滾動疲勞剝落的距離。這個統計定義使外部導向適合以壽命為基礎的設計,但也否定了容量無限的說法(THK 名義壽命,2026 年)。

遇到以下情況時,獨立導向軸通常更合適:

  • 負載力與三軸力矩需要獨立選定導向配置。
  • 緊湊型氣動單元無法提供所需壽命、剛性、預壓、精度等級或環境選項。
  • 長行程或特殊行程使一體式導向氣缸不切實際。
  • 機台需要多個滑塊、寬間距導軌或客製滑台。
  • 導向件與驅動器需要分開維修或更換。
  • 同一導向平台日後可能改用不同缸徑或其他致動技術。

外部導向是一種架構,而不是單一產品。型材導軌、圓軸襯套、凸輪滾輪、滑動軸承與客製滑道,在負載方向、剛性、摩擦、污染反應、潤滑需求與失效模式上都不同。

導向件應依實際負載分布選定。位於兩個寬間距滑塊之間的負載,與懸伸在單一滑塊外側的相同質量,其行為不同。THK 指出,多滑塊近距配置可能因力矩負載與安裝面精度而出現不均勻負載分布;其接觸係數會納入這項影響。

靜態安全與動態壽命是兩項獨立檢查。導軌在靜止過載時可能避免滾道永久變形,卻仍可能沒有足夠的疲勞壽命支撐數百萬次負載循環。相反地,高動態額定值也不能免除超過靜態限制的衝擊,或對滑台、安裝螺栓、止擋與機台底座造成的損傷。

成本比較必須包括氣缸、導軌、滑塊、滑台端板、補償接頭、支架、加工、對心、潤滑維護空間、防護與試運轉。緊湊型單元作為零件可能較貴,但作為已安裝軸卻可能較便宜。獨立導向組裝成本可能較高,卻能提供製程所需的壽命或剛性。

如何避免氣缸與導向件互相牽制?

SMC 的 JT 浮動接頭說明將其描述為可吸收輕微偏心的線性往復運動連接件,同時警告它不是旋轉接頭,且偏心量受型號限制。因此,補償必須經過設計,不能假設自然存在(SMC JT,2026 年)。

外部導向系統包含兩個名義上平行的運動參考:氣缸桿軸線與導向路徑。如果兩者在每個自由度都被剛性固定,加工誤差、組裝公差、緊固件位移、機架撓曲與熱膨脹就可能讓兩個軸線互相牽制。

請指定一個功能主基準。在多數配置中,導軌建立負載路徑。將氣缸本體安裝到足以傳遞推力的方正程度,再透過製造商核准的浮動接頭、自調心連接件、耳環連接或專門設計的順應性支架,把桿件連接到滑台。

補償連接件有其限制。SMC 表示 JT 系列用於線性往復運動中的輕微偏心,並警告不可旋轉或擺動。它也規定鎖緊、允許偏心、衝擊控制、污染防護與軸向間隙。確切接頭必須像其他承載元件一樣接受檢查。

請依下列階段試運轉組裝後的軸:

  1. 確認導軌安裝面、基準邊、螺栓順序與最終鎖緊狀態。
  2. 在氣缸斷開或卸壓的情況下,讓滑台走完整個行程。
  3. 在縮回、中間與伸出位置檢查桿件到滑台的偏移與角度誤差。
  4. 安裝補償接頭時,不要用接頭把未對心的零件硬拉到一起。
  5. 逐步加壓,並以降低的速度運轉。
  6. 記錄壓力、速度、受載撓度、異常摩擦、洩漏、溫度與連接件運動。
  7. 在生產負載以及熱穩定後重複檢查。

導軌平行度工作流程說明如何建立以基準為核心的公差預算。即使此處的驅動器是桿式氣缸,相同原則仍適用:由一個軸負責導向,另一個軸傳遞力,而不要建立第二條剛性運動軌跡。

可辯護的選型流程

Festo 的 2026 年 DFM 資料把靜態限制與以 10,000 km 為參考的動態限制分開,並再套用合併負載比較係數。因此,可信的比較必須以相同工作週期對照每個候選產品自己的公布方法,而不是使用一張通用負載表(Festo DFM,2026 年)。

  1. 固定幾何條件。在三個行程位置定義移動距離、安裝方向、負載重心、工具偏距、製程接觸點、導軌間距、滑台尺寸與可用空間。

  2. 定義所有工作狀態。納入正常加速、減速、重力、製程力、行程末端停止、緊急或故障停止、壓力損失、軟管拖曳、污染、溫度與所需循環次數。

  3. 計算力與力矩需求。在各製造商要求的參考點解析 F_xF_yF_zM_xM_yM_z。將氣缸推力需求與導向反力分開。

  4. 篩選一體式候選產品。檢查確切料號、缸徑、行程、軸承類型、壓力、速度、不旋轉精度、允許負載與力矩、動能、撓度、安裝方式,以及任何合併負載方程式。

  5. 篩選獨立系統。依可用驅動力、桿件穩定性、速度、緩衝與安裝方式選定氣缸;依負載分布、力矩、靜態安全、剛性與計算壽命選定導軌、滑塊、滑台端板、緊固件與機台底座。

  6. 設計連接件與基準。確認哪個元件負責導向,並規定補償接頭、允許偏心、軸向間隙、鎖緊方式與檢查基準。

  7. 比較安裝後的影響。評估整體空間、質量、成本、組裝時間、潤滑維護空間、更換程序、備品策略與故障隔離。不要拿一個一體式零件價格與不完整的物料清單比較。

  8. 驗證選定的軸。為受載撓度、循環時間、壓力、速度、停止行為、洩漏、對心、溫度、噪音與檢查週期建立驗收值。測試主導工作狀態,而不只是無負載慢速循環。

一項實用的決策規則是:選擇完整額定負載路徑仍可驗證的最小架構。如果一體式產品的型錄涵蓋所有主導負載與壽命要求,額外的導向硬體可能增加風險卻沒有價值。如果任何主導反力都無法驗證,就應將驅動與導向分開,讓兩項功能都能明確工程化。

RFQ 應提供哪些資訊?

Festo 的 DFM 資料會依活塞尺寸、行程、導向類型、靜態或動態狀態與負載中心改變允許的力與力矩。RFQ 如果只寫「20 kg、200 mm 行程」,就缺少選擇任一架構所需的變數(Festo DFM,2026 年)。

RFQ 欄位 應提供的資訊 重要原因
運動 行程、方向、循環時間、速度、加速度、減速度 定義動態力、導向負載與停止能量
移動總成 負載、工具、滑台與支架質量 建立總有效質量
負載幾何 重心偏距與製程力座標 將力換算成俯仰、偏航與滾轉力矩
氣動條件 氣缸最低壓力、背壓、缸徑、桿徑、閥件與管路 決定可用驅動力與速度
一體式候選產品 確切系列、軸承選項、行程與安裝方式 找出控制選型的負載圖表
外部導向 導軌與滑塊型號、數量、間距、預壓與精度 決定負載分布、剛性與壽命
連接件 浮動接頭型號、允許偏移、角度、間隙與鎖緊方式 防止過度約束,並定義定位影響
環境 粉塵、沖洗、化學品、溫度與潤滑維護空間 改變密封件、導向類型、防護與維護需求
驗收 所需壽命、撓度、角度誤差、重複精度與測試負載 把「精密」轉成可量測的要求

請要求各供應商提供確切配置圖、座標慣例、負載參考點、允許的力與力矩、合併負載方法、壽命基礎、安裝說明、維護要求與排除事項。

如果沒有既有料號與介面圖,不要只要求「SMC 相容」或「Festo 相容」。缸徑與行程相同,不代表桿件間距、安裝孔、接口、感測器、輸出端板高度、負載額定值或維修零件相同。

雙桿與外部導向常見問題

SMC 為 CXS2 公布 ±0.1° 不旋轉精度,而 Festo 的 DFM 則公布五個分開的力與力矩項目。兩份規格回答的是不同問題,因此採購人員不應把選型簡化成負載質量、行程或單一精度數字(SMCFesto,2026 年)。

雙桿氣缸可以取代外部線性導軌嗎?

當確切氣缸對所有作用力、力矩、速度、能量、撓度與壽命要求都有額定值時,可以。兩支桿能防止自由旋轉,但不代表側向容量無限。若型錄沒有涵蓋主導負載案例,或治具需要獨立的剛性與壽命選擇,請改用額定導向致動器或外部導向。

外部導向會提高氣動氣缸的作用力嗎?

不會。導軌會改變反力路徑,但不會增加活塞面積或有效壓力。氣缸推力仍取決於壓差、活塞與桿面積、摩擦、背壓及流量條件。外部導向應承受負載的力與力矩,讓活塞桿主要傳遞軸向驅動力。

雙桿氣缸一定比導向式單桿系統精準嗎?

不能一概而論。SMC 的 ±0.1° CXS2 數值描述的是不旋轉精度,不是完整機台的定位精度。外部導向有獨立的運轉精度、剛性、預壓與壽命規格,而氣動軸還會受到密封摩擦、空氣可壓縮性、行程末端變化、連接間隙與結構撓度影響。

浮動接頭可以吸收多少對心誤差?

請使用確切接頭的偏心、角度、軸向間隙、負載與鎖緊限制。SMC 說明 JT 用於吸收線性往復運動中的輕微偏心,並警告不可旋轉或擺動。浮動接頭不能修正變形的導軌、薄弱支架、重大的軸線誤差,或會把接頭推到行程極限的連接幾何。

哪一種方案壽命較長?

完整系統只要對該工況具備足夠額定裕量、對心、潤滑、衝擊控制、污染防護與維護,哪一種都可能較長。THK 以動態負載與計算負載對滾動導軌壽命作統計表示;Festo 則把導向驅動器的動態額定值連結到參考距離。兩者都不支持只根據架構宣稱通用壽命優勢。

資料來源與技術參考

  • SMC CXS2 雙桿氣缸。證據用途:雙活塞結構、±0.1° 不旋轉精度、速度、動能、缸徑與軸承選項。來源類型:製造商產品型錄;2026 年 7 月 27 日查閱。
  • SMC CXSJ/CXSW 雙桿氣缸型錄。證據用途:依軸承而異的產品資料、端板撓度、最大負載質量、不旋轉精度與動能指引。來源類型:製造商型錄;2026 年 7 月 27 日查閱。
  • Festo DFM 導向驅動器。證據用途:力與力矩軸線、靜態與動態限制、合併負載係數、重心計算與壽命參考。來源類型:製造商資料表;2026 年 5 月。
  • THK LM 導向件名義壽命。證據用途:名義壽命定義、動額定負載、計算負載、接觸係數與振動或衝擊係數。來源類型:製造商工程指引;2026 年 7 月 27 日查閱。
  • SMC JT 浮動接頭。證據用途:預定的偏心補償、安裝、偏心量、衝擊、污染與使用限制。來源類型:製造商型錄與注意事項;2026 年 7 月 27 日查閱。
  • Parker OSP-P 型錄。證據用途:氣動驅動器搭配外部導向時,用於平行度補償的叉耳連接。來源類型:製造商型錄;2026 年 7 月 27 日查閱。
