Hình học cổng khí ảnh hưởng thời gian nạp, xả xi lanh

Hình học cổng khí của xi lanh ảnh hưởng đến thời gian nạp và xả, nhưng riêng cỡ ren bên ngoài không quyết định tốc độ xi lanh. Điểm nghẽn chi phối có thể là lỗ khoan ngang nhỏ hơn, lòng đầu nối, van tiết lưu, cửa sổ con trượt van, ống, kênh giảm chấn hoặc bộ giảm thanh ở vị trí khác trên đường dòng đang hoạt động.

Điểm khác biệt này rất quan trọng vì tăng gấp đôi diện tích một tiết diện tròn không bảo đảm lưu lượng khối lượng gấp đôi hoặc thời gian hành trình giảm một nửa. Khí có thể nén, áp suất thay đổi suốt hành trình và nhiều điểm nghẽn nối tiếp cùng tác động. Hãy tính nhu cầu chuyển động trước, đối chiếu dữ liệu lưu lượng đã thử nghiệm, rồi xác nhận bằng áp suất động và hành trình có đo thời gian.

Điểm chính cần nhớ

SMC cho biết tốc độ xi lanh phụ thuộc vào lưu lượng khí và diện tích piston; cỡ cổng và ống cũng ảnh hưởng đến kết quả.

ISO 6358 đặc trưng hóa dòng khí nén bằng dữ liệu linh kiện đã thử nghiệm, không chỉ bằng đường kính ren.

Chỉ coi mọi tuyên bố diện tích gấp 2 lần là bước sàng lọc hình học cho đến khi toàn bộ đường cấp và xả vượt qua phép thử có đo thời gian.

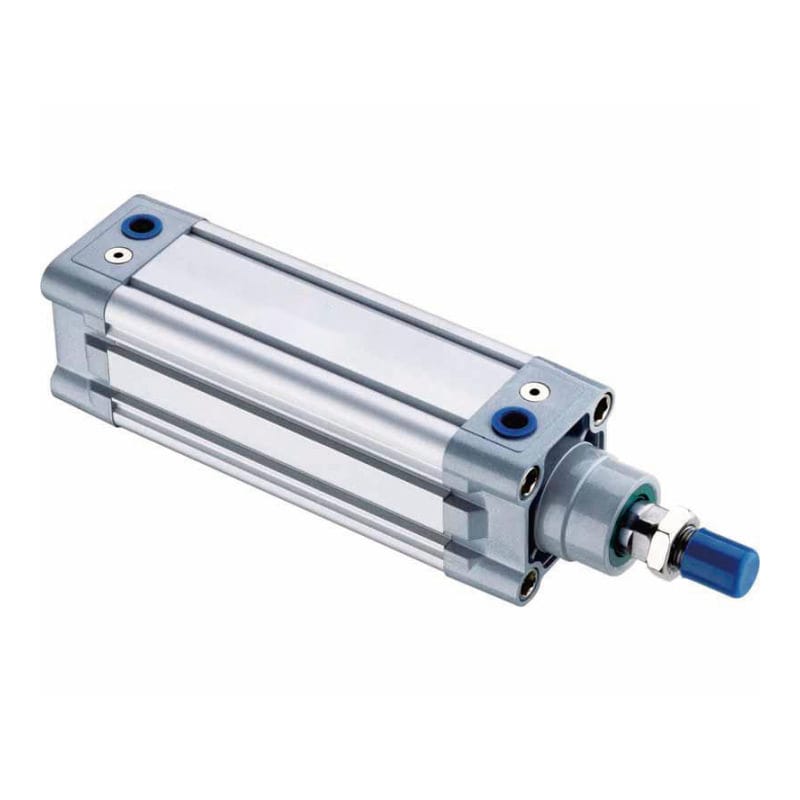

Xi lanh khí nén giằng theo ISO 15552 với cổng ren trên nắp đầu nối đầu nối bên ngoài với đường khí bên trong buồng

Hình học cổng khí thực sự chi phối điều gì?

SMC công bố quan hệ ước tính ban đầu s = 28.8q/A cho tốc độ xi lanh khi áp suất đầu vào không đổi, đồng thời cảnh báo rằng cỡ cổng và ống cũng ảnh hưởng đến chuyển động (SMC, Điều khiển lưu lượng khí của xi lanh, truy cập năm 2026). Vì vậy, hình học cổng ảnh hưởng đến lưu lượng sẵn có chứ không tự mình quyết định tốc độ.

Hình học cổng khí của xi lanh là toàn bộ hình dạng bên trong từ đầu nối ngoài đến buồng làm việc. Nó gồm miệng ren, mặt tựa, giao diện đầu nối, lỗ khoan, lỗ ngang, đoạn chuyển hướng ở góc, đường trong chi tiết đúc hoặc đùn, đường giảm chấn và mọi hốc cục bộ nơi dòng khí đổi hướng.

Các kích thước liên quan không phải lúc nào cũng nhìn thấy từ bên ngoài. Ký hiệu G1/4 hoặc 1/4 NPT cho biết tiêu chuẩn kết nối và cỡ danh nghĩa. Nó không cho biết lòng trong của đầu nối, lỗ khoan nhỏ nhất trong nắp đầu hay độ dẫn hiệu dụng của đường dòng đã lắp.

Hình học cổng có thể ảnh hưởng đến năm yếu tố:

Khả năng lưu lượng hiệu dụng: lưu lượng khối lượng có được tại áp suất thượng lưu, áp suất hạ lưu và nhiệt độ đã nêu.
Tổn thất áp suất cục bộ: phần áp suất bị tiêu hao do thay đổi tiết diện, chỗ uốn, cạnh và ma sát bên trong.
Thể tích chết: thể tích giữa van và buồng phải được tăng áp hoặc xả trước khi xuất hiện chuyển động hữu ích.
Độ nhạy theo chiều dòng: một đường khí, phần tử một chiều hoặc đường giảm chấn có thể hoạt động khác nhau khi tiến và lùi.
Độ nhất quán trong sản xuất: ba via, vị trí xuyên lỗ, lệch chi tiết đúc, nhiễm bẩn hoặc nút bịt sai có thể làm một sản phẩm khác đi dù ren catalogue không đổi.

Về quan hệ phía đường kính piston, xem đường kính piston làm thay đổi lực, thể tích và tốc độ ở lưu lượng cố định như thế nào. Đường kính piston quyết định nhu cầu của buồng; hình học cổng góp phần quyết định mạch có đáp ứng được nhu cầu đó hay không.

Cổng khí phải được xem là một linh kiện lưu lượng có đo lường, không phải một lỗ chỉ có nhãn cỡ. Kích thước trên bản vẽ có thể kiểm soát lượng kim loại tối thiểu được gia công, nhưng chỉ độ dẫn đã thử nghiệm hoặc đường cong lưu lượng đã xác nhận của nhà sản xuất mới phản ánh đầy đủ tổn thất ba chiều trong đường khí hoàn thiện.

Cỡ ren cổng khí không phải là khả năng lưu lượng

ISO 6358-1 được xác nhận năm 2022 và có bản sửa đổi thứ hai về độ không đảm bảo đo vào năm 2026. Tiêu chuẩn thử các linh kiện khí nén có đường dòng bên trong cố định hoặc thay đổi để xác định đặc tính dòng khí nén (ISO 6358-1; bản sửa đổi năm 2026). Khung này tách thông tin nhận dạng kết nối khỏi khả năng đã đo.

Ký hiệu ren vẫn cần thiết vì kiểm soát khả năng lắp lẫn, phương pháp làm kín, chiều dài ăn ren, mặt tựa và lựa chọn đầu nối. Tuy nhiên, đó không phải định mức lưu lượng. Hai đầu nối cùng ren ngoài có thể dùng cỡ ống, lòng trong, co, phớt và cơ cấu nhả khác nhau. Hai nắp đầu xi lanh có thể cùng ren trong nhưng chứa các lỗ khoan ngang khác nhau.

Khi so sánh kỹ thuật, hãy dùng ba trường riêng:

Trường dữ liệu	Thông tin cho biết	Điều không thể chứng minh
Ren cổng	Kết nối cơ khí và cỡ danh nghĩa	lòng trong nhỏ nhất hoặc lưu lượng khối lượng
Tiết diện vật lý nhỏ nhất	Đường kính hoặc diện tích nhỏ nhất đã kiểm tra	tổn thất do chỗ uốn, cửa vào, độ nhám hoặc áp suất thay đổi
Đặc tính lưu lượng đã thử	Khả năng tại điều kiện áp suất và nhiệt độ xác định	thời gian toàn hành trình của xi lanh khi có tải

Điều này giải thích vì sao tăng cỡ đầu chuyển có thể không cải thiện thời gian. Đầu nối mới vẫn dẫn tới cùng lỗ khoan trên nắp đầu, hoặc van đảo chiều và van tiết lưu xả vẫn là điểm nghẽn nhỏ hơn. Ngược lại, một kết nối nhỏ gọn vẫn có thể hoạt động tốt nếu đường trong ngắn, nhẵn và có dữ liệu lưu lượng thử nghiệm phù hợp.

ISO 15552 đưa ra một ranh giới hữu ích. Phiên bản 2018 hiện hành áp dụng cho xi lanh có gá tháo rời, đường kính 32–320 mm, áp suất định mức tối đa 1.000 kPa, với kích thước cơ bản, gá lắp và phụ kiện để bảo đảm khả năng lắp lẫn (ISO 15552, xác nhận năm 2025). Kích thước ngoài lắp lẫn không loại bỏ yêu cầu xác minh lưu lượng theo ứng dụng.

Vì sao diện tích gấp bốn không có nghĩa lưu lượng gấp bốn?

ISO 6358-3, được xác nhận năm 2025, tính đặc tính lưu lượng tổng thể cho hệ thống gồm các linh kiện và đường ống có đặc tính lưu lượng đã biết. Tiêu chuẩn bao gồm cả chế độ dưới âm và nghẹt dòng (ISO 6358-3). Cách tiếp cận theo hệ thống của tiêu chuẩn cho thấy một tỷ số diện tích hình học đơn lẻ không thể trở thành hệ số nhân lưu lượng hoặc thời gian dùng chung.

Diện tích tròn của một đường khí vật lý là:

A_p = \frac{\pi d_p^2}{4}

Trong đó, $A_p$ là diện tích hình học của đường khí, còn $d_p$ là đường kính đường khí đo được. Với hai tiết diện tròn, tỷ số hình học là:

\frac{A_2}{A_1} = \left(\frac{d_2}{d_1}\right)^2

Phương trình này đúng về hình học, nhưng không nói lưu lượng khối lượng tuân theo cùng tỷ số. Lưu lượng khí nén thực tế còn phụ thuộc áp suất tuyệt đối thượng lưu, áp suất tuyệt đối hạ lưu, nhiệt độ khí, đặc tính xả, chiều dài và tình trạng bề mặt đường khí, chỗ uốn, cửa vào và việc cổ tiết diện chi phối có nghẹt dòng hay không.

Khi tổn thất áp suất thấp, đường khí lớn hơn thường giảm độ nghẽn. Tuy nhiên, khi tỷ số áp suất thay đổi, mức cải thiện không còn tỷ lệ với diện tích. Khi một linh kiện khác trở thành điểm nghẽn hiệu dụng nhỏ nhất, tăng thêm cỡ cổng xi lanh chỉ làm toàn tuyến thay đổi rất ít.

Cách hiểu “nhanh gấp 4 lần” còn nhầm lẫn giữa vận tốc, lưu lượng và thời gian:

Vận tốc khí cục bộ có thể tăng hoặc giảm khi áp suất và tiết diện thay đổi.
Lưu lượng khối lượng là đại lượng quyết định lượng khí nạp vào hoặc xả khỏi buồng.
Tốc độ piston phụ thuộc lưu lượng buồng chia cho diện tích piston hiệu dụng, đồng thời chịu ảnh hưởng của tải và áp suất.
Thời gian hành trình gồm thời gian đáp ứng van, tăng áp, tăng tốc, chuyển động ổn định, giảm chấn và dừng.

Để hiểu sâu hơn giới hạn âm tốc, hãy xem hướng dẫn riêng về nghẹt dòng và tốc độ tối đa của xi lanh khí nén. Bài viết này tập trung vào kết nối cục bộ và đường khí bên trong xi lanh.

Đường nạp và đường xả khác nhau thế nào khi chuyển động?

SMC xác định tiết lưu đường xả là cách phổ biến để điều chỉnh tốc độ bộ truyền động khí nén vì thay đổi áp suất ngược sẽ thay đổi chuyển động piston (SMC, Điều khiển lưu lượng khí của xi lanh, truy cập năm 2026). Điều đó không có nghĩa mọi xi lanh đều cần cổng xả lớn hơn cổng cấp 25%.

Trên xi lanh tác động kép, hai cổng ở nắp đầu luân phiên đổi vai trò:

Khi tiến, cổng phía không cần nạp khí và cổng phía cần xả khí.
Khi lùi, cổng phía cần nạp khí và cổng phía không cần xả khí.

Vì vậy, cùng một cổng vật lý là đường cấp ở một hành trình và đường xả ở hành trình còn lại. Mọi thiết kế bất đối xứng có chủ ý phải xuất phát từ yêu cầu chu kỳ được ghi rõ, dữ liệu lưu lượng đã thử và toàn bộ mạch điều khiển, không phải một tỷ số đường kính dùng chung.

Chiều tiến và lùi vẫn có thể cần lưu lượng khác nhau. Xi lanh một cần có toàn bộ diện tích piston ở phía không cần và diện tích vành khuyên ở phía cần. Ở cùng tốc độ và cơ sở áp suất, buồng phía không cần lớn hơn thường cần nhiều lưu lượng nạp hơn trên mỗi milimét hành trình. Trong khi đó, buồng đang xả chứa khí nén có áp suất thay đổi theo chuyển động piston.

Tiết lưu đường xả chủ động hạn chế khí xả để ổn định chuyển động. Nghẽn quá mức làm tăng áp suất ngược, giảm chênh áp thuần qua piston và kéo dài hành trình. Nghẽn quá ít có thể gây gia tốc mất ổn định, đặc biệt khi tải kéo hoặc thay đổi. Hướng dẫn mạch tiết lưu đường xả trình bày chiến lược điều khiển này.

Một van xả nhanh có thể rút ngắn đường xả khi đã chứng minh ống dài hoặc van đảo chiều là điểm nghẽn. Van này không làm lớn cổng bên trong xi lanh và không khắc phục đường giảm chấn bị nghẽn.

Cổng khí chỉ là một mắt xích trong đường dòng nối tiếp

CAGI khuyến nghị sụt áp không quá 10% từ đầu xả máy nén đến điểm sử dụng trong một hệ thống nhà máy được thiết kế tốt, đồng thời liệt kê đường ống, đầu nối, bộ lọc, máy sấy và các linh kiện khác là nguồn gây tổn thất (CAGI, Tài liệu kỹ thuật về sụt áp, truy cập năm 2026). Các điểm nghẽn ở cấp máy cũng cộng dồn theo chuỗi.

Đường cấp đang hoạt động có thể gồm bộ điều áp, đế van, van đảo chiều, ống, co, van tiết lưu, đầu nối, cổng ren, lỗ ngang và cửa vào buồng. Đường xả bắt đầu từ buồng đối diện và có thể thêm đầu nối, van tiết lưu, đường qua con trượt van, rãnh đế van và bộ giảm thanh.

Cổng ngoài chỉ là một phần tử. Độ dẫn hiệu dụng nhỏ nhất theo chiều đang hoạt động có thể chi phối thời gian nạp hoặc xả.

Không xếp hạng điểm nghẽn theo bề ngoài. Ren lớn có thể che một lỗ ngang nhỏ. Van nhỏ gọn có thể có lưu lượng thử nghiệm tốt hơn van nhìn lớn hơn. Kim mở hết vẫn có thể nằm trong một co hẹp. Hãy đối chiếu dữ liệu lưu lượng của nhà sản xuất và đo áp suất động trước khi quyết định tăng cỡ bộ phận nào.

Xi lanh cần bao nhiêu lưu lượng?

Ví dụ chọn model của SMC cần xấp xỉ 350 L/min (ANR) cho xi lanh đường kính 50 mm vận hành ở 0,5 MPa và 500 mm/s (SMC, Chọn model xi lanh khí, truy cập năm 2026). Phải xác định nhu cầu này trước mọi quyết định về khả năng của cổng, đầu nối, ống hoặc van.

Với xi lanh chuyển động, ước tính sơ bộ hữu ích cho nhu cầu khí tự do là:

Q_N \approx \frac{A_{\mathrm{eff}}L}{t_s}\frac{p_{\mathrm{work,abs}}}{p_{N,\mathrm{abs}}}

Trong đó:

$Q_N$ là lưu lượng ước tính trên cơ sở tham chiếu bình thường hoặc tiêu chuẩn đã nêu.
$A_{\mathrm{eff}}$ là toàn bộ diện tích piston khi tiến hoặc diện tích vành khuyên khi lùi.
$L$ là hành trình.
$t_s$ là thời gian di chuyển mục tiêu.
$p_{\mathrm{work,abs}}$ là áp suất tuyệt đối ước tính của buồng khi chuyển động.
$p_{N,\mathrm{abs}}$ là áp suất tuyệt đối tại điều kiện tham chiếu đã chọn.

Đây là ước tính nhu cầu, không phải bảo đảm thời gian. Phép tính không mô hình hóa đáp ứng van, thể tích chết của ống, truyền nhiệt, áp suất buồng thay đổi, ma sát phớt, gia tốc tải hay giảm chấn cuối hành trình. Tuy vậy, nó đặt đúng câu hỏi khởi đầu: phải có bao nhiêu lưu lượng đi vào hoặc ra khỏi mỗi buồng để đạt mục tiêu?

Ghi cơ sở tham chiếu cạnh mọi giá trị lưu lượng tiêu chuẩn. NIST định nghĩa quy đổi lưu lượng khí theo điều kiện áp suất và nhiệt độ xác định, đồng thời cảnh báo rằng sccm có thể giả định nhiệt độ khác trong một số trường hợp (NIST, Quy đổi đơn vị áp suất và lưu lượng khí, cập nhật năm 2025). Giá trị L/min hoặc SCFM không ghi điều kiện là dữ liệu so sánh chưa đầy đủ.

Công cụChọn cỡ xi lanhCông cụ tính lưu lượng yêu cầu của xi lanhNhập đường kính piston, đường kính cần, hành trình, thời gian hành trình mục tiêu và áp suất làm việc để ước tính nhu cầu khí tự do khi tiến và lùi trước khi kiểm tra khả năng cổng và van.Lưu lượng yêu cầu = thể tích xi lanh / thời gian mục tiêu × tỷ số áp suấtđường kính xi lanhđường kính cầnchiều dài hành trìnhThời gian hành trình mục tiêuMở công cụ tính

Nếu đã biết lưu lượng sẵn có, dùng Công cụ tính tốc độ xi lanh để so sánh sơ bộ. Khi chọn van, làm theo phương pháp khí nén của nhà sản xuất hoặc dữ liệu ISO 6358 đã thử nghiệm. Ví dụ của Parker dùng đường kính 3,25 inch, hành trình 12 inch, nguồn 80 psig và mục tiêu một giây để tính Cv van cần thiết bằng 1,06 (Parker, Dữ liệu kỹ thuật van khí nén, truy cập năm 2026).

Ví dụ đó không quy đổi đường kính cổng thành thời gian hành trình. Nó bắt đầu từ diện tích xi lanh, hành trình, áp suất, sụt áp cho phép và thời gian mục tiêu. Hãy dùng cùng trình tự khi xem xét cổng trên nắp đầu.

Bản vẽ phải quy định những đặc điểm nào của cổng khí?

ISO 15552 áp dụng cho dải đường kính 32–320 mm và áp suất định mức tối đa 1.000 kPa, nhưng phạm vi công bố là khả năng lắp lẫn về kích thước cơ bản, gá lắp và phụ kiện (ISO 15552, xác nhận năm 2025). Bản vẽ cổng sẵn sàng cho sản xuất vẫn cần hình học cục bộ, độ sạch, yêu cầu kiểm tra và lưu lượng chức năng.

Với xi lanh tiêu chuẩn hoặc xi lanh thay thế, quy định các nội dung phù hợp sau:

Tiêu chuẩn và cỡ kết nối: ren G, NPT, hệ mét hoặc loại khác; cấp; chiều sâu; mặt tựa; phương pháp làm kín và hướng.
Hình học tiết diện tối thiểu: lòng hoàn thiện, đường kính lỗ ngang, vị trí xuyên thông, chỗ uốn hoặc giao nhau và mọi bậc không được phép.
Yêu cầu chuyển tiếp: vát mép hoặc bo bán kính khi chức năng yêu cầu, đồng thời giữ độ bền ren, bề mặt làm kín và chiều dày thành.
Quan hệ với giảm chấn: tách đường nối buồng không hạn chế khỏi đường giảm chấn điều chỉnh được. Xác định tuyến dòng ở từng trạng thái giảm chấn.
Giới hạn cạnh và độ sạch: không có ba via rời, phoi, bavia đúc, giao điểm bị chặn, ren hỏng hoặc chất làm kín trong đường dòng.
Độ kín và bền áp: thử bền hoặc thử rò, quy cách nút bịt và tiêu chí chấp nhận cho các rãnh khoan.
Dữ liệu lưu lượng chức năng: độ dẫn âm và tỷ số áp suất tới hạn, Cv theo phương pháp khí nén được phê duyệt hoặc đường cong lưu lượng của nhà cung cấp tại điều kiện thử đã nêu.
Khả năng truy xuất: kế hoạch kiểm tra, tần suất lấy mẫu, phiên bản bản vẽ, lô công nghệ và cách xử lý không phù hợp.

Theo kinh nghiệm xem xét xi lanh thay thế của chúng tôi, giá trị thường bị thiếu là lỗ khoan ngang bên trong chứ không phải ren ngoài. Nhà cung cấp làm đúng kết nối và không gian gá lắp, nhưng nắp đầu mới lại có đường khí nhỏ hơn hoặc giao điểm giảm chấn khác. Xi lanh lắp vừa nhưng đồ thị áp suất và thời gian hành trình thay đổi.

Qua công việc so sánh bản vẽ thay thế, chúng tôi nhận thấy ghi rõ tiết diện nhỏ nhất và giao điểm giảm chấn loại bỏ nhiều mơ hồ hơn việc thêm một ghi chú chung “lưu lượng cao”. Bản vẽ trở nên kiểm tra được, còn yêu cầu lưu lượng chức năng vẫn dùng được để nghiệm thu ở cấp cụm.

Yêu cầu hình cắt với nắp đầu tùy chỉnh. Với xi lanh catalogue tiêu chuẩn, yêu cầu dữ liệu lưu lượng hoặc chọn tốc độ đã thử của nhà sản xuất thay vì đòi kích thước nội bộ độc quyền có thể không được công bố. Mục tiêu là tương đương chức năng, không phải sao chép ngược vì chính nó.

Chẩn đoán điểm nghẽn cổng khí như thế nào?

CAGI khuyến nghị bổ sung đầu lấy áp vì mọi hệ thống có dòng chảy đều phát sinh tổn thất. Mục tiêu cấp nhà máy là sụt áp không quá 10% đến điểm sử dụng (CAGI, truy cập năm 2026). Ở cấp máy, phép đo động đồng bộ cho biết cổng xi lanh có chiếm phần đáng kể hay không.

Dùng phép thử có khả năng lặp lại:

Ghi đường kính piston, đường kính cần, hành trình, chiều tải, thời gian mục tiêu, thời gian tiến thực và thời gian lùi thực.
Ghi mã van, đường cổng đang hoạt động, đường kính trong và chiều dài ống, đầu nối, bộ điều khiển, bộ giảm thanh và cài đặt giảm chấn.
Lắp cảm biến áp suất đáp ứng nhanh tại đầu vào van và cả hai cổng xi lanh. Một điểm đo tạm ngay trước đầu chuyển cổng có thể tách riêng vùng đầu chuyển và nắp đầu.
Ghi áp suất và vị trí hoặc thời gian trôi qua trong phần chuyển động của cả hai hành trình.
Mỗi lần chỉ thay đổi một điểm nghẽn. Lặp lại cùng tải, cài đặt nguồn và vị trí van tiết lưu.
Kiểm tra đầu nối và đường khí nắp đầu đã tháo để tìm chất làm kín, phoi, ba via, ăn mòn, ống xẹp hoặc lòng không đúng cỡ.

Dạng áp suất và thời gian	Diễn giải liên quan đến cổng	Kiểm tra trước khi gia công
Sụt áp lớn trước cổng xi lanh ở một chiều	đầu nối, van tiết lưu, ống hoặc đường qua van có thể gây giới hạn	thay bằng đường phía trước có lưu lượng cao hơn đã thử nghiệm
Áp suất trước cổng vẫn cao nhưng áp suất buồng đáp ứng chậm	nghi ngờ đầu chuyển, đường khí nắp đầu, đường giảm chấn hoặc vị trí cảm biến	xác minh trạng thái giảm chấn và kiểm tra đường bên trong
Áp suất ở cả hai cổng đủ nhưng chuyển động vẫn chậm	tải, ma sát, dẫn hướng, phớt hoặc giảm chấn có thể chi phối	kiểm tra cơ khí và cân bằng lực
Chỉ phần cuối hành trình chậm lại	giảm chấn cuối hành trình có khả năng đang hoạt động	mở hoặc xác minh cài đặt giảm chấn trong giới hạn an toàn
Van xả nhanh chỉ tạo thay đổi nhỏ	cổng xi lanh, giảm chấn, tải hoặc phía cấp có thể vẫn giới hạn	so sánh đồ thị trước và sau

Để chẩn đoán đầy đủ, xem cách tính sụt áp qua van khí nén và cách áp suất ngược ảnh hưởng đến thiết bị khí nén.

Điểm nghẽn cổng khí được chứng minh bằng tổn thất áp suất cục bộ thay đổi theo lưu lượng và chiều dòng. Đồng hồ tĩnh sau khi piston dừng không thể hiện được vì buồng có thời gian cân bằng. Hãy ghi áp suất khi piston đang chuyển động rồi liên hệ từng tổn thất với cùng hành trình có đo thời gian.

Khi nào nên tăng cỡ hoặc thiết kế lại cổng khí?

Ví dụ xi lanh một giây của Parker chỉ cho ra Cv cần thiết 1,06 sau khi đã xác định đường kính piston, hành trình, áp suất và sụt áp cho phép (Parker, truy cập năm 2026). Chỉ tăng cỡ cổng sau khi nhu cầu mục tiêu và điểm nghẽn đã đo cho thấy đường khí qua nắp đầu không đủ khả năng.

Thiết kế lại là hợp lý khi:

cổng hoặc đường bên trong tiêu hao phần đáng kể của ngân sách áp suất động;
các linh kiện phía trước và phía sau đã đáp ứng nhu cầu;
giảm chấn, phớt, tải và hệ thống dẫn hướng không phải nguyên nhân chi phối;
vẫn còn đủ chiều dày thành, chiều dài ăn ren, bề mặt làm kín và biên độ thử bền áp;
nắp đầu được sửa đổi có thể được làm sạch, kiểm tra và đánh giá nhất quán;
phép thử A/B có đo thời gian xác nhận cải thiện mà không gây va đập hoặc mất ổn định không chấp nhận được.

Không tự ý khoan một xi lanh đã lắp ráp. Phoi có thể lọt vào buồng, ba via làm hỏng phớt, còn đường khí lớn hơn có thể giao với lỗ giảm chấn, lỗ thanh giằng, ren gá lắp hoặc rãnh áp suất. Việc sửa đổi cũng có thể làm mất định mức và khả năng truy xuất của nhà sản xuất. Hãy thay nắp đầu hoặc cả xi lanh khi không thể khôi phục các kiểm soát về kết cấu và độ sạch.

Trước khi thay đổi kim loại, hãy thử các phép thử có thể hoàn nguyên. Tháo bộ giảm thanh bị tắc, thay bằng ống ngắn hơn có đường kính trong lớn hơn, dùng đầu nối lưu lượng cao đã xác minh, mở van tiết lưu trong phạm vi an toàn hoặc bỏ qua đầu chuyển bị nghi ngờ. Mỗi lần chỉ thay đổi một yếu tố và giữ lại đồ thị áp suất.

Tăng áp suất cấp không phải giải pháp thay thế phù hợp. Nó làm thay đổi lực xi lanh, nhu cầu khí, năng lượng va đập, rò rỉ và ứng suất linh kiện. Hướng dẫn về hệ số lưu lượng giải thích vì sao phải ghép khả năng lưu lượng với điều kiện áp suất dự kiến.

Ví dụ sàng lọc cổng khí cho thấy điều gì?

Một đường khí giả định 4 mm có diện tích hình học 12,6 mm², còn đường 6 mm có 28,3 mm². Tỷ số diện tích là 2,25. ISO 6358-3 vẫn yêu cầu đặc tính lưu lượng đã biết của các linh kiện hệ thống để ước tính tổng dòng khí nén, vì vậy 2,25 không phải tỷ số lưu lượng hay thời gian được bảo đảm.

Giả sử hai nắp đầu thay thế dùng cùng kết nối ngoài G1/4. Một nắp có lỗ ngang chi phối 4 mm đã xác minh; nắp còn lại có lỗ ngang 6 mm với chiều dày thành phù hợp. Hình học cho:

\frac{A_{6}}{A_{4}} = \left(\frac{6}{4}\right)^2 = 2.25

Kết quả chỉ hỗ trợ một kết luận: lỗ ngang 6 mm có diện tích vật lý gấp 2,25 lần tại vị trí đó. Nó không chứng minh “nhiều khí hơn 2,25 lần” hoặc “thời gian hành trình giảm 56%”.

Giờ hãy đặt một điểm nghẽn hiệu dụng 3,5 mm trong van tiết lưu phía trước. Cả hai nắp đầu đều gặp cùng một phần tử chi phối nhỏ hơn, vì vậy tăng cỡ lỗ ngang trong nắp đầu có thể hầu như không tạo khác biệt đo được. Khi bỏ điểm nghẽn phía trước, thay đổi ở cổng có thể trở nên quan trọng. Phần tử chi phối sẽ dịch chuyển khi mạch thay đổi.

Vì vậy, phép thử nghiệm thu đúng gồm ba lớp:

Hình học: kiểm tra tiết diện nhỏ nhất, các giao điểm, chiều dày thành, ba via và độ sạch.
Lưu lượng: so sánh khả năng của linh kiện hoặc cụm đã thử nghiệm tại các điều kiện áp suất và nhiệt độ xác định.
Chuyển động: chạy xi lanh thực với cùng tải, van, ống, bộ điều khiển, áp suất và cài đặt giảm chấn, sau đó so sánh đồ thị áp suất và thời gian hành trình.

Thứ tự này ngăn một phép tính diện tích đúng biến thành cam kết sản xuất sai.

Quyết định kỹ thuật cuối cùng

ISO 6358-3 xem khả năng khí nén là đặc tính của một hệ thống gồm linh kiện và đường ống, trong khi SMC nêu rõ cỡ cổng và ống chỉ là một phần của kết quả tốc độ xi lanh. Quy tắc quyết định rất trực tiếp: tính nhu cầu của buồng, xác định điểm nghẽn đang hoạt động, quy định các đặc điểm cổng có thể đo và xác minh cụm hoàn thiện bằng áp suất động cùng chuyển động có đo thời gian.

Dùng cỡ ren để bảo đảm tương thích cơ khí. Dùng hình học tiết diện tối thiểu để kiểm soát sản xuất. Dùng độ dẫn âm, tỷ số áp suất tới hạn, Cv hoặc đường cong lưu lượng của nhà sản xuất để sàng lọc khả năng. Dùng phép thử xi lanh thực để nghiệm thu.

Cổng lớn hơn có giá trị khi loại bỏ điểm nghẽn chi phối. Nếu một linh kiện khác vẫn nhỏ hơn, việc gia công là lãng phí. Tệ hơn, thay đổi thiếu xem xét đầy đủ có thể làm giảm chiều dày thành, ảnh hưởng giảm chấn, đưa tạp chất vào hoặc gây chuyển động mất ổn định.

Nếu nhà cung cấp không thể cung cấp dữ liệu tiết diện hoặc lưu lượng cần thiết, hãy gửi model xi lanh, bản vẽ mặt cắt, điều kiện vận hành, đồ thị áp suất động và hành trình có đo thời gian qua trang liên hệ kỹ thuật để được xem xét ứng dụng.

Câu hỏi thường gặp về hình học cổng khí và thời gian xi lanh

Quan hệ tốc độ được SMC công bố sử dụng lưu lượng khí và diện tích piston, đồng thời cũng nêu cỡ cổng và ống là các yếu tố ảnh hưởng bổ sung. Năm câu trả lời dưới đây áp dụng sự phân biệt đó: ren ngoài nhận dạng kết nối, dữ liệu lưu lượng đã thử mô tả khả năng, còn áp suất động cùng thời gian hành trình quyết định cổng có thực sự quan trọng trong máy hay không.

Cổng xi lanh lớn hơn có luôn làm xi lanh chạy nhanh hơn không?

Không. Cổng lớn hơn chỉ hữu ích khi cổng ban đầu hoặc đường khí bên trong nắp đầu là điểm nghẽn chi phối. Đường qua van, đầu nối, ống, van tiết lưu, bộ giảm thanh, giảm chấn, tải và ma sát vẫn có thể quyết định tốc độ. Hãy so sánh lưu lượng buồng cần thiết với khả năng đã thử nghiệm, rồi xác nhận thay đổi bằng cùng hành trình có đo thời gian và đồ thị áp suất.

Có thể so sánh cổng khí nén chỉ bằng cỡ ren không?

Không. Cỡ ren mô tả kết nối cơ khí, không mô tả lòng trong nhỏ nhất hoặc độ dẫn đã thử nghiệm. Đầu nối và nắp đầu cùng ren có thể có lỗ ngang, co, phớt và chiều dài đường khí khác nhau. Hãy ghi cỡ ren, tiết diện vật lý nhỏ nhất và dữ liệu lưu lượng chức năng thành các trường mua hàng riêng biệt.

Cổng xả có nên lớn hơn cổng nạp không?

Không có tỷ lệ phần trăm hoặc tỷ lệ đường kính dùng chung cho mọi trường hợp. Trên xi lanh tác động kép, mỗi cổng luân phiên làm đường cấp và đường xả khi chiều chuyển động đảo lại. Hãy chọn cỡ cả hai đường đang hoạt động từ nhu cầu của buồng, phương pháp điều khiển, dữ liệu van và áp suất ngược cho phép. Bất đối xứng có chủ ý cần có bằng chứng của nhà sản xuất hoặc phép thử ứng dụng đã xác nhận.

Làm sao biết cổng xi lanh có phải điểm nghẽn?

Đo áp suất động ở cả hai phía của vùng bị nghi ngờ trong khi ghi thời gian hành trình. Tổn thất áp suất phụ thuộc lưu lượng, lặp lại được và tập trung tại đầu chuyển hoặc đường khí trong nắp đầu là cơ sở ủng hộ chẩn đoán. Nếu áp suất buồng đáp ứng bình thường, hãy kiểm tra tải, dẫn hướng, phớt, giảm chấn, đường xả đối diện và van trước khi sửa đổi xi lanh.

Yêu cầu báo giá về hình học cổng cần những thông tin gì?

Hãy nêu tiêu chuẩn kết nối, chiều sâu ren, mặt tựa, phương pháp làm kín, tiết diện bên trong tối thiểu, vị trí lỗ ngang, giới hạn chuyển tiếp, tuyến giảm chấn, chiều dày thành, yêu cầu tẩy ba via, độ sạch, phép thử rò hoặc thử bền và bằng chứng lưu lượng cần thiết. Đồng thời cung cấp đường kính piston, đường kính cần, hành trình, áp suất, tải, thời gian mục tiêu, van, ống, bộ điều khiển và điều kiện thử nghiệm thu.

Nguồn và tài liệu kỹ thuật tham khảo

ISO, ISO 6358-1:2013, thử lưu lượng trạng thái ổn định cho linh kiện khí nén dùng lưu chất có thể nén. Xác nhận năm 2022; truy cập 2026-07-19.
ISO, ISO 6358-1:2013/Amd 2:2026, đánh giá độ không đảm bảo đo. Công bố năm 2026; truy cập 2026-07-19.
ISO, ISO 6358-3:2014, tính đặc tính lưu lượng của hệ thống từ đặc tính đã biết của linh kiện và đường ống. Xác nhận năm 2025; truy cập 2026-07-19.
ISO, ISO 15552:2018, kích thước cơ bản, gá lắp và phụ kiện cho xi lanh gá tháo rời đường kính 32–320 mm, định mức đến 1.000 kPa. Xác nhận năm 2025; truy cập 2026-07-19.
SMC, Điều khiển lưu lượng khí của xi lanh, tốc độ xi lanh, lưu lượng khí, diện tích piston, cỡ cổng, ống và tiết lưu đường xả. Truy cập 2026-07-19.
SMC, Chọn model xi lanh khí, ví dụ lưu lượng cần thiết cho xi lanh đường kính 50 mm ở 500 mm/s. Truy cập 2026-07-19.
Parker Hannifin, Dữ liệu kỹ thuật sản phẩm van khí nén, phương pháp chọn Cv và ví dụ xi lanh một giây. Truy cập 2026-07-19.
CAGI, Tài liệu kỹ thuật về sụt áp, các nguồn gây sụt áp, đầu lấy áp và hướng dẫn cấp hệ thống. Truy cập 2026-07-19.
NIST, Quy đổi đơn vị áp suất và lưu lượng khí, quy đổi áp suất và điều kiện tham chiếu của lưu lượng khí tiêu chuẩn. Cập nhật năm 2025; truy cập 2026-07-19.
