氣動先導式閥如何工作？為何對工業自動化不可或缺？

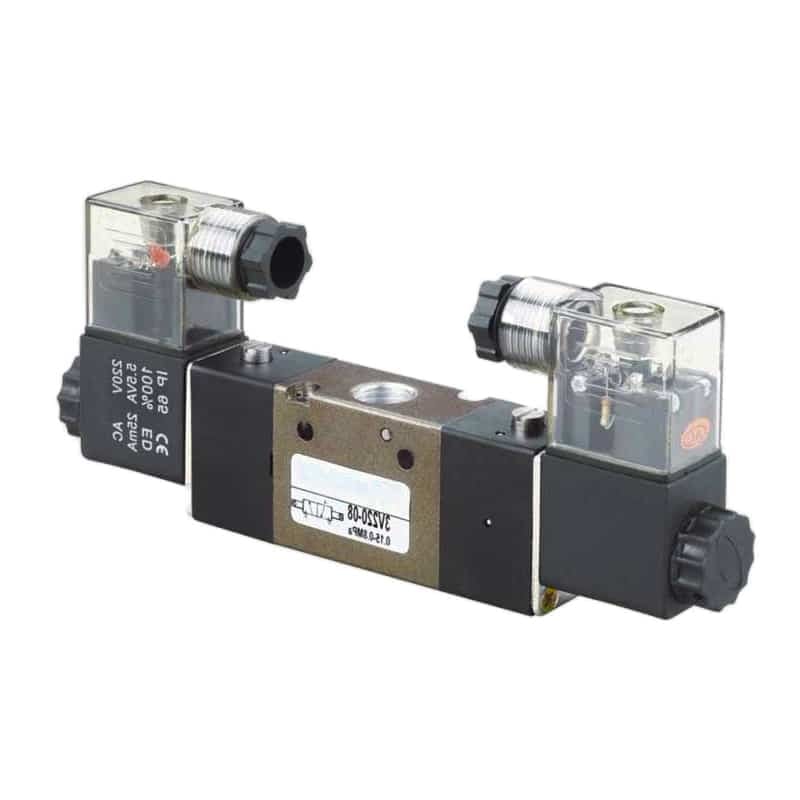

氣動先導式閥是一種兩段式方向控制閥，使用小型先導訊號切換較大的主閥芯。先導級可以是電磁閥、氣控閥，也可以是手動或機械先導。主級接著把壓縮空氣導向致動器端口，並排出相反側。
當機台需要的流量超過小型直接作用閥能通過的流量時，這種兩段式設計就很重要。它讓電氣或氣動控制端保持緊湊，而主閥負責真正的工作：氣缸速度、排氣流量、可重複切換與安全復歸行為。
重點摘要
- 先導式氣動閥會把控制訊號與高流量主閥分開。
- Tameson 將常見氣動方向控制閥配置列為 3/2、4/2、5/2 與 5/3，因此要同時選擇端口數與位置數。
- CAGI 表示，設計良好的壓縮空氣系統，從壓縮機排出口到使用點的壓降應維持在 10% 以內。
- 對大缸徑氣缸與無桿軸而言，閥 Cv、管路、排氣與先導壓力必須一起檢查。
以我們的經驗，最容易犯的錯是只看線圈 LED。先導式閥可以收到電氣命令，但如果先導氣不足、排氣路徑堵塞，或主閥芯對氣缸容積而言太小，仍會切換緩慢。控制訊號只是迴路的前半段。
編輯註：本文由公開資料與實務控制系統檢討重寫而成。公司背景請參考關於倍拓氣動。
工具閥件與流量Cv 流量計算器當先導式閥已收到命令，但氣缸仍無法達到所需行程時間時，檢查閥 Cv 或 Kv。Q = Cv x 平方根（壓差 x 比重）計算模式Cv 值流量壓降開啟計算工具
氣動先導式閥如何工作？
氣動先導式閥是一個兩段式裝置：先導級控制主級，接著主閥芯切換致動器氣路。Tameson 將電磁閥動作分為直接、間接與半直接三類，這正是直接作用與先導式氣動閥背後的同一個選型問題（Tameson，2024）。
具體來說，先導級會產生主級所需的推力。在電磁先導閥中，線圈移動小柱塞或先導閥芯。在氣動先導閥中，遠端氣訊號把壓力施加到先導活塞。無論哪一種方式，先導通道都會把壓力送到主閥芯一端，並排出另一端。
一旦主閥芯切換，壓縮空氣就會通過較大的閥體端口。一個工作口得到供氣，另一個工作口排氣。對雙作用氣缸而言，這就是致動器伸出或縮回的原因。
換句話說，先導級不是負載流路，而是控制路徑。真正決定多少空氣能流向致動器的，仍然是主閥體、閥芯、密封、端口、消音器與管路。
| 閥區域 | 作用 | 要檢查什麼 |
|---|---|---|
| 先導致動器 | 啟動切換 | 線圈電壓、氣動先導壓力、手動覆寫 |
| 先導通道 | 把壓力施加到主閥芯端面 | 髒污、水分、先導排氣堵塞 |
| 主閥芯 | 連接供氣、致動器與排氣端口 | 卡滯、密封磨耗、復歸彈簧 |
| 主閥體端口 | 承載致動器流量 | Cv、端口尺寸、歧管流量額定 |
| 排氣路徑 | 讓相反腔室排空 | 消音器、meter-out 閥、排氣歧管 |
如果需要更完整的端口切換背景，請先閱讀4-way 5-port 氣動閥指南。本文聚焦先導級與主級尺寸檢查。
為什麼先導式閥對大型氣動系統很重要？
當致動器需要高主流量，但控制系統仍應保持小型化時，先導式閥就很重要。CAGI 指出，產生 1 hp 壓縮空氣能量約需 8 hp 電能，因此過度提高壓力或低估流道需求都會變成昂貴錯誤（CAGI，2026）。
此外，美國能源部也把壓縮空氣系統視為工業能源管理領域，並列出改善性能與節能的工具、訓練與出版物（DOE，2026）。因此，閥選型不只是控制問題，也會影響壓力策略、洩漏處理與壓縮機負載。
大型氣缸、無桿滑台、夾具、壓機與移載站需要的是空氣容積，而不只是命令訊號。小線圈可以乾淨地切換先導級，但不一定能以足夠力與裕度直接推動大型閥芯。先導動作就是用壓縮空氣來完成閥芯切換工作。
實務上的好處很直接。PLC 輸出、按鈕或氣動邏輯閥可以保持小型。主級則可依致動器流量、排氣能力、壓力範圍與端口形式選型。
在試車檢討中，動作變慢常被先歸咎於閥品牌，直到迴路被量測。我們通常會在四個地方找到真正原因：用氣點壓力在運動中下降、閥 Cv 太低、排氣消音器尺寸不足，或先導管路供氣不足。
下列狀況適合使用先導動作：
- 氣缸缸徑或行程造成高用氣需求。
- 多個閥共用同一歧管供氣。
- 致動器必須快速換向。
- 電氣控制功率有限。
- 偏好以遠端氣動命令取代本地電氣線圈。
- 主閥需要比直接電磁鐵能可靠推動更大的閥芯。
致動器端基礎可參考雙作用氣動氣缸指南，了解兩個腔室在運動中如何進氣與排氣。
內部先導或外部先導：應使用哪一種供應？
內部先導使用閥自身的供氣壓力，外部先導則使用獨立控制氣源。這個差異很重要，因為 CAGI 表示，多數設計良好的壓縮空氣系統，從壓縮機排出口到任何用氣點的壓降不超過 10%（CAGI Pressure Drop Technical Brief，2022）。
內部先導是由主供氣口取得先導壓力的閥配置。如果供氣維持在閥額定先導範圍內，這會減少管路與安裝時間。它常見於小型電磁先導閥與閥島。
外部先導是由獨立先導氣源切換主閥芯的閥配置。因此，即使快速氣缸行程讓主供氣口壓力下降，先導壓力仍能保持穩定。當大型致動器拉低局部壓力、迴路涉及真空或低壓運轉，或閥製造商要求獨立先導供應時，這點很重要。
| 先導供應類型 | 最適合 | 注意點 |
|---|---|---|
| 內部先導 | 正常供氣壓力、緊湊機台 | 主供氣下降可能削弱切換 |
| 外部先導 | 低壓主迴路、主供氣不穩、特殊閥功能 | 需要額外調壓器、管路與空氣品質檢查 |
| 氣動先導 | 遠端氣動邏輯或危險區隔離 | 先導管長度與排氣延遲 |
| 電磁先導 | PLC 控制自動化 | 線圈電壓與手動覆寫行為 |
不要在這裡猜測，請閱讀資料表。許多先導式閥會指定最低工作壓力或允許先導壓力範圍。如果機台低於該範圍運轉，閥芯可能抖動、半切換或無法復歸。
先導式閥與直接作用閥如何比較？
先導式閥以最低先導條件換取更高主流量能力，而直接作用閥則直接移動閥元件。Tameson 指出，小型直接作用電磁閥反應比半直接或間接作用閥更快，因此最佳選擇不一定是最大閥（Tameson，2024）。
例如，當流量小、迴路壓力可能很低或為零，且反應需要很立即時，使用直接作用閥。例子包括小型氣訊號、緊湊夾具、吹氣控制與低流量氣動邏輯。直接作用在機械上簡單，但致動力必須直接來自線圈或機械操作件。
但當主流量大到不應由控制裝置直接承擔時，請使用先導式閥。先導級負責控制工作，主級負責流量工作。這種分工正是先導式方向控制閥常用於較大型雙作用致動器與閥歧管的原因。
| 選型因素 | 直接作用閥 | 先導式閥 |
|---|---|---|
| 主流量能力 | 低到中等 | 中到高 |
| 最低壓力需求 | 低壓通常較有利 | 必須滿足先導需求 |
| 線圈/控制力量 | 同等閥芯尺寸下較高 | 對較大主級可用較低控制力量 |
| 污染敏感度 | 流路較簡單 | 先導通道需要乾淨空氣 |
| 典型用途 | 小型致動器、訊號、低流量迴路 | 大型氣缸、歧管、高流量換向 |
那 5/2 與 5/3 呢？那是另一個選擇。5/2 閥提供兩個位置，用於一般伸出/縮回運動。5/3 閥則增加一個中位，用於中位封閉、中位排氣或中位加壓行為。端口命名與中位狀態基礎可參考4-way 5-port 閥指南。
如何選擇流量、Cv 與氣缸反應？
閥尺寸選型要從致動器需求開始，而不是從螺紋尺寸開始。SMC 給出氣缸速度關係式 s = 28.8q / A，其中速度取決於 SCFM 空氣流量與平方英寸活塞面積，前提是入口壓力保持固定（SMC，2026）。
閥 Cv是流量係數，用來比較在特定壓降下閥能通過多少流量。這個公式說明為什麼看似「螺紋夠大」的閥仍可能失敗。長行程氣缸需要空氣容積。限制性的消音器或小管徑會抵消高流量閥體的好處。
選擇先導式閥時，請按以下順序：
- 定義缸徑、活塞桿直徑、行程、工作壓力與目標行程時間。
- 估算伸出與縮回所需流量。
- 用最嚴苛方向比較閥 Cv 或額定流量。
- 檢查管內徑、管長、接頭、歧管供氣與消音器。
- 確認先導壓力在運動中仍保持於閥額定範圍。
- 以最低實際工作壓力測試，而不是只在壓縮機出口測試。
工具閥件與流量壓降計算器當先導壓力或致動器速度在運動中下降時，估算管路、主管與支管壓降。壓降 = C x L x Q^1.85 /（d^5 x P）流量管長等效接頭長度內徑開啟計算工具
壓降文章提供更完整的系統觀點：氣動系統壓降原因。當閥在測試台表現良好，裝機後卻變慢時，請使用它檢查。
哪些安裝與空氣品質檢查最重要？
安裝要從乾淨、乾燥、穩定的空氣開始。ISO 8573-1:2010 針對三大污染物群組，也就是顆粒、水與油，定義壓縮空氣純度等級；CAGI 則表示濾芯應在差壓超過 5-7 psig 或至少每 6 個月更換（ISO，2010；CAGI，2022）。
然而，先導式閥有很小的先導通道。髒污、冷凝水、油膜或堵塞的先導排氣，都可能在主端口看起來還沒受限之前先影響切換。這也是為什麼空氣處理對先導閥比許多技術人員預期更重要。
請把閥安裝在可接近位置。先導管路盡量短。避免讓先導管穿過高溫、切屑、焊渣或移動機構。消音器也要安裝在能檢查的位置，因為堵塞消音器會讓良好的閥看起來推力不足。
使用以下安裝檢查表：
- 確認閥上的供氣壓力與先導壓力，而不只看 FRL。
- 讓線圈電壓與接頭型式匹配控制盤。
- 啟動前確認內部/外部先導設定。
- 保持足夠管內徑以達到目標流量。
- 選用具足夠排氣能力的消音器與速度控制器。
- 機台放行前確認手動覆寫行為。
- 讓空氣品質匹配閥資料表與工廠標準。
空氣處理細節可參考相關的ISO 壓縮空氣品質標準指南。
什麼故障排查順序能找到切換緩慢或不完整的原因？
排查先導式閥時，請按順序檢查：命令、先導壓力、主供氣、排氣、致動器負載。CAGI 指出，壓降來自配管、接頭、過濾器、乾燥機與其他元件中的摩擦與阻力，因此用氣點壓力偏低時，不應先提高壓縮機排出壓力（CAGI，2022）。
首先從命令開始。線圈是否通電？氣動先導訊號是否到達先導端口？手動覆寫是否能切換閥？如果手動覆寫有效但電氣命令無效，請聚焦電壓、接頭、線圈、PLC 輸出或配線。
接著在運動中量測壓力。靜態壓力不夠。閥在靜止時可能壓力正常，但氣缸一動就下降。請在最快行程中，把壓力表或變送器裝在閥入口與先導端口。
| 症狀 | 可能區域 | 第一項檢查 |
|---|---|---|
| 不切換 | 命令或先導級 | 線圈電壓、先導端口壓力、手動覆寫 |
| 切換緩慢 | 先導供應弱或先導排氣堵塞 | 命令期間壓力、先導排氣路徑 |
| 半切換或抖動 | 壓力低於閥額定 | 外部先導選項、調壓器設定、供氣下降 |
| 氣缸兩方向都慢 | 主流量限制 | 閥 Cv、歧管、供氣管、濾芯差壓 |
| 氣缸單方向慢 | 排氣或單一工作口 | 消音器、meter-out 閥、管路彎折、致動器密封 |
| 隨機卡滯 | 污染或密封磨耗 | 空氣品質、閥芯檢查、潤滑相容性 |
最快的現場測試往往很簡單：命令閥切換、觀察先導壓力、聽排氣聲。如果先導訊號乾淨但氣缸仍爬行，請不要再盯著線圈。問題已經移到主流量、排氣、管路或致動器負載。
當閥正確切換後還需要調速，可參考meter-in 與 meter-out 流量控制指南。
先導式閥 RFQ 應包含哪些內容？
有用的先導閥 RFQ 應定義需求、壓力與空氣品質，這也是 CAGI 為壓縮空氣設備選型列出的三個參數（CAGI，2026）。沒有這些值，供應商可能能匹配端口螺紋，卻仍錯過流量、先導或排氣要求。
具體來說，請提供應用資料，而不是只寄舊閥照片。最佳替換品取決於致動器尺寸、行程時間、壓力範圍、控制電壓、先導方式、中位條件、安裝形式與環境暴露。
請包含以下細節：
- 閥功能：3/2、5/2、5/3 或其他配置。
- 致動方式：電磁先導、氣動先導、手動先導或機械先導。
- 先導供應：內部或外部先導，以及壓力範圍。
- 主供氣壓力與最低預期用氣點壓力。
- 致動器缸徑、行程、活塞桿尺寸、負載與目標行程時間。
- 所需 Cv、流量額定或目前閥型號。
- 管內徑、管長、歧管配置與排氣方式。
- 線圈電壓、接頭、工作週期與手動覆寫偏好。
- 空氣品質等級、過濾、乾燥機型式與給油政策。
- 環境：粉塵、沖洗、振動、溫度或危險區需求。
這份清單可避免常見不匹配：閥的螺紋與線圈相同，卻無法通過足夠空氣，或無法在實際先導壓力下可靠切換。
結論：先導式閥最適合放在哪裡？
先導式閥最適合小型命令需要控制較大空氣路徑的地方。Tameson 把 5/2 閥列為雙作用氣缸常用選項，並在需要中位行為時使用 5/3 閥；CAGI 則把系統檢查落在需求、壓力與空氣品質上（Tameson，2024；CAGI，2026）。
因此，當直接作用會讓線圈、機械操作件或控制迴路對所需主流量而言過大時，請選擇先導動作。然後驗證整條鏈：先導壓力、主 Cv、管路、排氣、用氣點壓力與致動器容積。
這種閥之所以不可或缺，是因為它是低能量控制與高能量氣動運動之間的介面。請同時把它視為控制裝置與流量元件。可靠自動化就從這裡開始。
氣動先導式閥常見問題
什麼是氣動先導式閥？
氣動先導式閥是一種兩段式閥，小型先導訊號用來切換較大的主閥。先導可以是電氣、氣動、手動或機械式。主級接著把壓縮空氣導向致動器端口，並排出相反側。
直接作用閥與先導式閥有什麼差別？
直接作用閥由線圈或操作件直接移動主密封元件。先導式閥則使用先導級來移動主閥芯。Tameson 指出直接、間接與半直接作用是不同選型類別，因此正確選擇取決於壓力、流量與反應需求。
先導式閥需要最低壓力嗎？
許多先導式閥需要最低先導壓力或供應壓力才能可靠切換。精確數值取決於閥型，應以資料表為準。如果氣缸運動時壓力低於額定範圍，閥可能切換緩慢、抖動或停在半行程。
應使用內部先導還是外部先導供應？
當主供氣穩定且落在閥的先導額定範圍內時，使用內部先導。當主迴路在低壓運轉、壓降很大，或需要獨立穩定先導氣源時，使用外部先導。決定前請在運動中量測壓力。
為什麼我的先導式閥切換很慢？
切換緩慢通常來自先導壓力不足、先導排氣堵塞、污染、用氣點壓力偏低，或主流路限制過大。請先檢查命令訊號，再量測運動中的先導壓力，接著檢查閥 Cv、管路、消音器與致動器負載。
