Un alesaggio maggiore aumenta in genere la coppia di un attuatore rotante pneumatico, perché offre una superficie più ampia sulla quale agisce la pressione; tuttavia, il solo diametro non determina la coppia in uscita. In un’unità a cremagliera e pignone, la coppia teorica dipende dall’area del pistone, dalla pressione di esercizio e dal raggio primitivo del pignone. Guarnizioni, cuscinetti, configurazione delle cremagliere ed efficienza meccanica riducono poi la coppia effettivamente utilizzabile.
L’affermazione secondo cui raddoppiare l’alesaggio quadruplica la coppia è valida soltanto se pressione, raggio del pignone, numero di cremagliere e perdite restano invariati. Nelle famiglie reali di catalogo spesso cambia più del solo alesaggio. Il catalogo Parker VRS/VRA, per esempio, indica 15 N·m per un alesaggio di 40 mm e 81 N·m per 80 mm a 6 bar. L’aumento è di 5,4 volte, non di 4, perché anche il diametro primitivo del pignone passa da 40 a 54 mm (catalogo Parker VRS/VRA, consultato il 17 luglio 2026).
Punti chiave
- L’alesaggio aumenta l’area del pistone, ma la coppia dipende anche dalla pressione e dalla geometria del meccanismo.
- La regola del quadrato del diametro vale per un confronto controllato, non come scorciatoia universale tra cataloghi.
- Confronta la coppia richiesta con la coppia effettiva dichiarata dal costruttore alla pressione minima presente durante il movimento.
- Verifica separatamente energia cinetica, carico sull’albero, tempo di rotazione e metodo di arresto.
- Considera gli attuatori a paletta, a cremagliera singola e a doppia cremagliera come meccanismi diversi, anche se le sigle dimensionali sembrano simili.
Che cosa cambia l’alesaggio all’interno di un attuatore rotante?
L’alesaggio modifica l’area sulla quale la pressione può spingere il pistone. Parker esprime la coppia teorica di un meccanismo a cremagliera e pignone come M = A x p x rp, dove A è l’area del pistone, p la pressione e rp il raggio primitivo del pignone (guida applicativa Parker per attuatori rotanti, consultata il 17 luglio 2026).
Per un pistone circolare:
Area del pistone: A = pi x D² / 4
Coppia teorica a cremagliera e pignone: M = A x p x rpD è il diametro dell’alesaggio. Se il diametro aumenta e tutti gli altri termini restano costanti, l’area cresce con il quadrato del diametro. Un pistone da 50 mm ha un’area di circa 1.963 mm²; uno da 100 mm circa 7.854 mm², esattamente quattro volte tanto. Alla stessa pressione genera quindi quattro volte la forza lineare sulla cremagliera.
Questo calcolo dell’area spiega fisicamente perché l’alesaggio conta. Ma è anche il punto in cui la scorciatoia deve fermarsi. La coppia rotante è una forza moltiplicata per un raggio efficace, quindi l’attuatore deve convertire la forza del pistone in coppia sull’albero. Un sistema a cremagliera e pignone usa il raggio del pignone; un attuatore a paletta usa la pressione sulla paletta attraverso la propria geometria efficace. Equazioni e perdite non sono intercambiabili.
Anche il termine alesaggio è meno universale di quanto sembri. In un attuatore tradizionale a cremagliera indica normalmente il diametro del pistone. Nelle tavole rotanti e negli attuatori a paletta il costruttore può invece evidenziare una taglia o un codice di telaio. Prima di confrontare due valori, verifica che cosa rappresenti davvero la taglia di catalogo.
Per il rapporto tra alesaggio e forza lineare, consulta la nostra guida pratica ad alesaggio, forza e velocità del cilindro. Nel moto rotante occorre un passaggio ulteriore: convertire quella forza mediante il meccanismo reale dell’attuatore.
Quando raddoppiare l’alesaggio produce quattro volte la coppia?
Raddoppiare l’alesaggio produce quattro volte la coppia teorica solo in un confronto controllato con geometria invariata. A 6 bar, un ipotetico pistone da 40 mm che agisce su un raggio del pignone fisso di 20 mm genera circa 15,1 N·m; uno da 80 mm, nelle stesse condizioni, circa 60,3 N·m prima delle perdite.
La domanda tecnica utile non è «L’alesaggio è raddoppiato?», ma «Quali termini di M = A x p x rp sono rimasti costanti?». La tabella distingue una prova di scala controllata dai dati della famiglia Parker VRS/VRA reale.
| Confronto a 6 bar | Alesaggio | Area pistone | Raggio primitivo pignone | Coppia teorica | Aumento rispetto a 40 mm |
|---|---|---|---|---|---|
| Geometria controllata | 40 mm | 1.257 mm² | 20 mm | 15,1 N·m | 1,0x |
| Geometria controllata | 80 mm | 5.027 mm² | 20 mm | 60,3 N·m | 4,0x |
| Catalogo Parker VRS/VRA | 40 mm | Base di catalogo | 20 mm | 15 N·m | 1,0x |
| Catalogo Parker VRS/VRA | 80 mm | Base di catalogo | 27 mm | 81 N·m | 5,4x |
I valori controllati usano la formula teorica e conversioni metriche arrotondate. Le righe Parker riportano i valori di catalogo a 6 bar. A 40 mm coincidono perché il raggio primitivo assunto corrisponde a quel modello. A 80 mm, l’attuatore di serie usa un pignone più grande e la coppia cresce più di quanto previsto dalla sola area.
Può accadere anche il contrario. Un modello con alesaggio maggiore può avere un raggio efficace minore, carichi diversi sulle guarnizioni o un valore di catalogo basato su un’efficienza più prudente. L’aumento di coppia può quindi essere inferiore al rapporto tra le aree. L’alesaggio è un buon indicatore entro un progetto definito, non un sostituto della tabella delle coppie.
Calcola prima il fabbisogno, poi confrontalo con la curva o la tabella del modello selezionato. Il nostro calcolatore per attuatori rotanti mantiene visibili coppia resistente, inerzia, accelerazione, efficienza e margine di progetto.

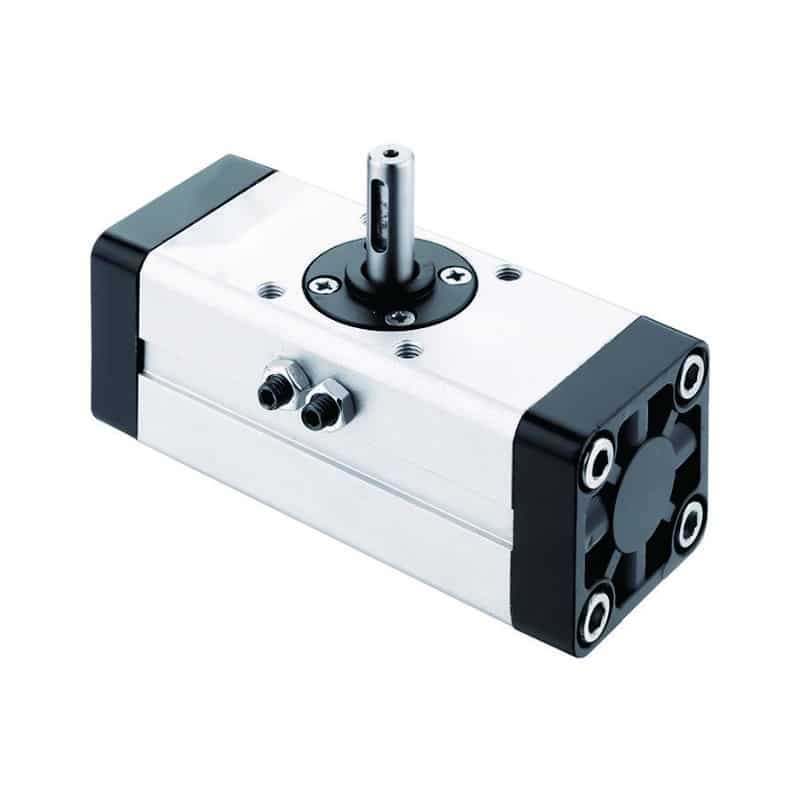

In che modo la geometria a cremagliera e pignone cambia il risultato?
La gamma Parker VRS/VRA da 32 a 125 mm indica da 7,2 a 276 N·m a 6 bar, ma i diametri primitivi dei pignoni vanno anche da 20 a 75 mm. Nella stessa famiglia cambiano quindi sia l’alesaggio sia la geometria del pignone (catalogo Parker VRS/VRA, consultato il 17 luglio 2026).
Un raggio maggiore del pignone fornisce più coppia a parità di forza sulla cremagliera, ma modifica anche la corsa necessaria per un determinato angolo. I progettisti bilanciano coppia, lunghezza del corpo, angolo, cuscinetti, carico sui denti e ingombro. Il modello finale è un meccanismo, non soltanto un pistone in un tubo.

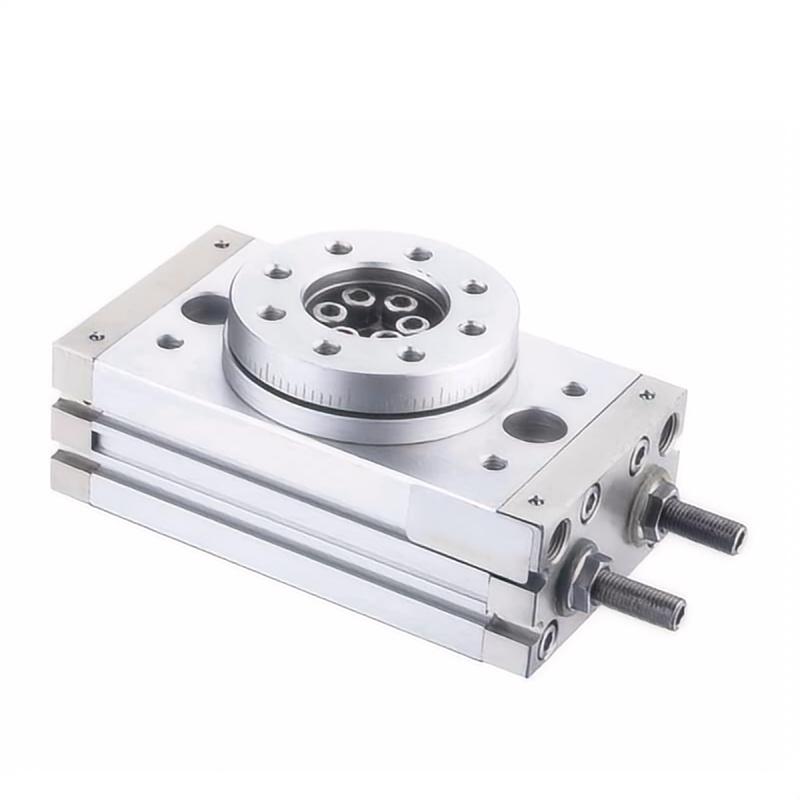

Conta anche il numero di cremagliere. Un sistema a doppia cremagliera applica la forza sui lati opposti del pignone e può aumentare la coppia bilanciando i carichi sui denti. Non può essere confrontato con una cremagliera singola usando solo l’alesaggio. Una tavola rotante può inoltre integrare cuscinetti e piano, rendendo i momenti ammissibili importanti quanto la coppia all’albero.
Le perdite meccaniche vanno trattate secondo il criterio del costruttore. Una precedente guida Parker indica un’efficienza media dell’85-90% per cremagliera e pignone, mentre il catalogo VRS/VRA prescrive di considerare un’efficienza massima dell’80% per le perdite funzionali. Non sono costanti universali in conflitto, ma indicazioni riferite a documenti e ipotesi differenti.
Per la selezione usa la coppia effettiva o ammissibile pubblicata, quando disponibile. Se è indicata solo quella teorica, applica l’efficienza o il metodo di servizio specificato dal costruttore. Non combinare un valore teorico di una famiglia con una percentuale di efficienza presa da un’altra.
Per approfondire le costruzioni a cremagliera singola, doppia cremagliera e paletta, consulta attuatori rotanti a cremagliera e pignone e a paletta.
Perché gli attuatori a paletta e a cremagliera non condividono la stessa regola dell’alesaggio?
Il catalogo SMC CRB2 dichiara che la versione a doppia paletta offre circa il doppio della coppia di quella a paletta singola con le stesse dimensioni esterne, salvo la taglia 10. Il cambiamento deriva dalla configurazione del meccanismo, non dal raddoppio dell’alesaggio (catalogo SMC CRB2, consultato il 17 luglio 2026).
Un attuatore a paletta genera coppia quando l’aria compressa agisce su una o più palette. Non esistono forza sulla cremagliera e raggio primitivo del pignone da inserire nella formula precedente. Diametro del corpo, altezza e numero delle palette, area in pressione e raggio interno contribuiscono tutti al risultato.
Ne deriva una comune insidia di catalogo: una paletta taglia 40 e un attuatore a cremagliera con alesaggio 40 mm possono condividere il numero 40, ma non la stessa area, coppia o sagoma di montaggio. Anche due attuatori a paletta taglia 40 possono differire se uno è a paletta singola e l’altro doppia.
Considera la taglia come un indice dei dati del costruttore, non come una specifica di coppia trasferibile. Il confronto sicuro tra meccanismi usa la coppia pubblicata alla stessa pressione, seguito da verifiche separate di angolo, gioco, arresti, carichi sull’albero ed energia cinetica.
Scegli il meccanismo prima di ottimizzare l’alesaggio. Il sistema a cremagliera e pignone si adatta a molte operazioni di indexaggio precise e ripetibili e può offrire una rotazione regolabile. La paletta è spesso compatta rispetto all’angolo disponibile. Nessuna descrizione dimostra l’idoneità senza dati applicativi. La guida come funzionano gli attuatori rotanti pneumatici illustra queste differenze prima del dimensionamento.
Come leggere i dati di coppia del catalogo?
SMC definisce rappresentativi e non garantiti i valori di coppia operativa delle serie CRQ2X e MSQX a bassa velocità. Specifica inoltre che, senza arresto esterno, la coppia di mantenimento a fine rotazione è pari alla metà del valore tabellare (catalogo SMC per attuatori a bassa velocità, consultato il 17 luglio 2026).
Individua anzitutto quale tipo di coppia riporta la tabella:
- Coppia teorica: deriva dalla pressione e dalla geometria ideale prima delle perdite pratiche.
- Coppia effettiva o operativa: include il margine che il costruttore attribuisce alle perdite interne o al comportamento in esercizio.
- Coppia di mantenimento: descrive la resistenza in posizione ferma e può differire dalla coppia in movimento.
- Coppia ammissibile: può essere limitata da albero, chiavetta, giunto, arresti o cuscinetti anziché dall’area in pressione.
Abbina poi la pressione di catalogo alla pressione minima all’ingresso dell’attuatore durante il movimento. Un compressore regolato a 7 bar non dimostra che l’attuatore riceva 7 bar in accelerazione. Tubi lunghi, valvole sottodimensionate, raccordi restrittivi, richieste simultanee e contropressione allo scarico possono ridurre la pressione differenziale disponibile. La nota CAGI consiglia di progettare la rete con una caduta massima del 10% tra compressore e punto d’uso (nota tecnica CAGI sulla caduta di pressione, consultata il 17 luglio 2026).
Quando possibile, misura la pressione su entrambe le porte durante la fase critica del ciclo. La sola alimentazione può nascondere una restrizione allo scarico. Se la pressione è instabile, correggi distribuzione o valvola prima di acquistare un attuatore più grande. La nostra guida alla diagnosi delle cadute di pressione tratta questa verifica di sistema.
Infine, verifica se la coppia indicata vale lungo tutta la rotazione o in un punto di prova. Leggi le note su velocità, ammortizzatori, arresti, temperatura, lubrificazione e servizio. Un valore di coppia in evidenza, senza condizioni di prova, non è ancora un valore di selezione.
Quali compromessi aumentano con l’alesaggio?
Gli attuatori più grandi consumano più aria e aggiungono massa. Nella famiglia Parker VRS/VRA, il peso passa da 2,2 kg a 40 mm a 6,2 kg a 80 mm, mentre la coppia teorica sale da 15 a 81 N·m a 6 bar (catalogo Parker VRS/VRA, consultato il 17 luglio 2026).
Una superficie maggiore implica più volume da pressurizzare a ogni corsa, se la corsa della cremagliera è simile. Un modello più grande può anche avere corsa maggiore, pignone più ampio o due cremagliere. Valvola e tubazioni devono riempire e scaricare quel volume nel tempo richiesto. Un sovradimensionamento può quindi rendere l’attuatore lento a percorso di flusso invariato, oppure brusco se si aumenta il flusso senza adeguata decelerazione.
I principali compromessi non sono tutti proporzionali:
| Verifica | Perché un modello maggiore può cambiarla | Che cosa verificare |
|---|---|---|
| Consumo d’aria | Occorre caricare e scaricare un volume interno maggiore | Cilindrata o consumo di catalogo alla pressione e frequenza reali |
| Portata della valvola | La maggiore richiesta transitoria aumenta la caduta | Curva di portata, lunghezza tubo, restrizioni dei raccordi, silenziatore |
| Massa in movimento | Pistoni, cremagliere, corpo e tavola aggiungono inerzia | Tempo di accelerazione, rigidezza del montaggio, portata del robot |
| Energia di arresto | Una coppia maggiore può accelerare di più il carico | Energia cinetica ammessa, ammortizzazione, deceleratore, arresto esterno |
| Carichi su albero e cuscinetti | Un corpo maggiore non ammette automaticamente ogni carico a sbalzo | Limiti assiali, radiali e di momento al punto reale di applicazione |
| Ingombro e costo | Crescono sagoma, forature e accessori | Spazio CAD, accesso manutentivo, costo totale installato |
L’energia di arresto richiede un calcolo proprio. SMC avverte che l’energia cinetica può danneggiare i componenti interni anche con una coppia resistente modesta; il catalogo a bassa velocità indica valori ammessi da 0,00025 a 0,081 J secondo serie e taglia. Anche Parker XR richiede di considerare insieme energia cinetica e coppia (catalogo Parker XR, consultato il 17 luglio 2026).
Aumentare l’alesaggio può risolvere una carenza di coppia creando un problema di arresto. Se l’attuatore colpisce violentemente il finecorsa, diagnostica regolazione della velocità, inerzia, capacità di ammortizzazione e posizione dell’arresto prima di selezionare più coppia.
Procedura di selezione da alesaggio a coppia
Il metodo Parker PRO/PRN somma coppia resistente e coppia di accelerazione, poi confronta il risultato con la coppia effettiva alla pressione operativa. SMC richiede separatamente il controllo del tempo di rotazione e dell’energia cinetica. Una procedura affidabile mantiene distinti questi requisiti anziché nasconderli in un unico coefficiente di sicurezza (guida Parker PRO/PRN, consultata il 17 luglio 2026).
- Definisci il moto. Registra angoli iniziale e finale, direzione, tempo di movimento, sosta, cicli al minuto e comportamento di posizionamento.
- Costruisci il modello del carico. Includi resistenza esterna, gravità, attrito, massa di attrezzatura e pezzo, raggio del baricentro e momento d’inerzia. Una massa lontana dall’asse spesso domina l’accelerazione.
- Calcola la coppia richiesta. Somma coppia resistente e
J x alpha. Per una valvola di processo usa le coppie di distacco, marcia e chiusura fornite dal costruttore, non una stima dalla forza sulla leva. - Stabilisci la pressione dinamica minima. Misura o stima prudentemente la pressione durante la fase più rapida o gravosa, includendo la contropressione allo scarico quando rilevante.
- Scegli una famiglia di meccanismi. Filtra per angolo, ingombro, gioco, montaggio, interfaccia albero, ambiente e supporto del carico prima delle taglie.
- Usa la base di coppia del catalogo. Confronta la domanda con la coppia effettiva o operativa alla pressione dinamica minima, applicando il metodo di servizio o l’efficienza prescritti.
- Verifica separatamente energia e carichi. Controlla energia cinetica, campo dei tempi, carichi radiali, assiali e di momento, arresti, ammortizzazione e vita a fatica. Superare la verifica di coppia non valida le altre.
- Convalida sulla macchina. Controlla pressione su entrambe le porte, tempo ciclo, finecorsa, ripetibilità e temperatura nelle condizioni peggiori. Fissa nella distinta base regolatore, valvola, tubi, raccordi e regolatori di flusso approvati.
Questo articolo tratta l’effetto dell’alesaggio sull’uscita. Per l’intero processo di carico, inerzia, portata e avviamento, usa la guida tecnica al dimensionamento degli attuatori rotanti pneumatici. Un secondo esempio è disponibile in come calcolare la coppia richiesta a un attuatore rotante.
Nella nostra esperienza di revisione applicativa, la richiesta più utile non è «quotare un attuatore rotante da 63 mm», ma una scheda con geometria del carico, tempo di movimento, angolo, pressione dinamica, montaggio e metodo di arresto. Questi dati permettono di confrontare meccanismi e taglie senza fingere che l’alesaggio risponda all’intera applicazione.
Che cosa inserire nella richiesta d’offerta?
Parker offre VRS/VRA con alesaggi da 32 a 125 mm e versioni da 96, 186 e 366 gradi. Queste opzioni mostrano perché una richiesta richiede più di alesaggio e coppia: rotazione, pressione, interfacce e arresto definiscono la configurazione (catalogo Parker VRS/VRA, consultato il 17 luglio 2026).
Fornisci al supplier dati sufficienti a riprodurre le ipotesi di selezione:
- Descrizione di applicazione e carico
- Angolo richiesto e campo di regolazione
- Tempo ciclo e cicli al minuto
- Massa, dimensioni, baricentro e momento d’inerzia
- Resistenza statica, gravità, attrito e coppia di processo
- Pressione minima misurata in movimento e contropressione prevista
- Coppia richiesta e metodo di calcolo
- Requisiti di albero, chiavetta, flangia, giunto e montaggio
- Carichi radiali, assiali e di momento alle distanze reali
- Ammortizzatore interno, deceleratore o arresto esterno
- Temperatura, contaminazione, lavaggio, corrosione e area pericolosa
- Sensori, tensione elettrovalvola, regolazione velocità e posizione in avaria
Chiedi al fornitore se la coppia proposta è teorica, effettiva, operativa o ammissibile. Richiedi inoltre pressione di riferimento, efficienza o fattore di servizio, energia cinetica ammessa, limiti sull’albero, consumo d’aria e portata valvola consigliata. Così una richiesta vaga sull’alesaggio diventa una selezione verificabile e collaudabile.
Conclusione: l’alesaggio avvia il calcolo, i dati di catalogo lo completano
I modelli Parker VRS/VRA da 40 e 80 mm dimostrano il punto centrale: raddoppiare l’alesaggio accompagna un aumento della coppia di 5,4 volte a 6 bar perché cambia anche il raggio del pignone. L’alesaggio prevede l’area in pressione; geometria e condizioni operative determinano l’uscita utilizzabile (catalogo Parker VRS/VRA, consultato il 17 luglio 2026).
Usa la regola del quadrato del diametro per comprendere un progetto controllato, non per saltare tra serie. Su una macchina reale calcola resistenza e accelerazione, determina la pressione dinamica minima, scegli il meccanismo e confronta la coppia effettiva del modello. Poi verifica energia di arresto, carichi sull’albero, tempo, portata e servizio.
Se ci invii geometria del carico, angolo, tempo, pressione e vincoli di montaggio, possiamo determinare se servono più alesaggio, rapporti diversi, doppia cremagliera o doppia paletta, maggiore portata o migliore decelerazione. La risposta corretta è spesso più precisa di «scegli la taglia successiva». Usa la pagina contatti per richiedere una verifica applicativa.
Domande frequenti sull’alesaggio degli attuatori rotanti
Il catalogo SMC CRB2 spiega perché queste domande richiedono il contesto del meccanismo: una doppia paletta può fornire circa il doppio della coppia con dimensioni esterne quasi uguali. Le risposte distinguono quindi le regole di scala dai dati specifici del modello (catalogo SMC CRB2, consultato il 17 luglio 2026).
Raddoppiare l’alesaggio quadruplica sempre la coppia?
No. Quadruplica l’area e quindi la coppia teorica soltanto se pressione, raggio del pignone, numero di cremagliere ed efficienza restano costanti. In una famiglia reale queste variabili possono cambiare. Usa la relazione al quadrato per un confronto controllato e verifica la coppia pubblicata del modello.
Posso confrontare un attuatore a paletta e uno a cremagliera tramite l’alesaggio?
Non in modo affidabile. La cremagliera converte la forza del pistone mediante il raggio del pignone; la paletta usa una geometria diversa. Anche le taglie possono indicare dimensioni differenti. Confronta la coppia di catalogo alla stessa pressione, poi verifica angolo, gioco, carichi, tempo ed energia cinetica.
Per la selezione devo usare la coppia teorica o quella effettiva?
Usa la coppia effettiva o operativa quando il costruttore la pubblica per le condizioni indicate. Se è disponibile solo quella teorica, segui il metodo documentato di efficienza o servizio. Non prendere una percentuale generica da un’altra famiglia.
Perché un attuatore con alesaggio maggiore può comunque bloccarsi?
Durante il moto può ricevere meno pressione di quanto indichi il regolatore. Valvola, tubazioni, raccordi, richieste simultanee e scarico possono ridurre la pressione differenziale. Oppure sono state sottostimate coppia resistente, gravità, attrito o accelerazione. Misura entrambe le porte durante l’evento prima di ridimensionare.
Un alesaggio maggiore è sempre più sicuro?
No. Può aumentare consumo, massa, accelerazione, urto, richiesta di portata, ingombro e costo. Restano necessarie verifiche indipendenti di energia cinetica, carichi, ammortizzazione, arresti, tempo e servizio. Scegli il modello più piccolo che supera tutti i requisiti con il margine prescritto.
