缸徑如何影響旋轉致動器的扭矩表現？

較大的缸徑通常會提高氣動旋轉致動器的扭矩，因為它能形成更大的受壓面積；但輸出扭矩並不只由缸徑決定。 在齒條齒輪式單元中，理論扭矩取決於活塞面積、工作壓力與小齒輪節圓半徑。密封件、軸承、齒條配置及機械效率則會降低實際可用的扭矩。

常見的「缸徑加倍，扭矩變成四倍」說法，只有在壓力、小齒輪半徑、齒條數量與損失都維持不變時才成立。實際型錄中的同系列產品，往往不只改變缸徑。例如，Parker VRS/VRA 型錄列出的數據顯示：在 6 bar 下，40 mm 缸徑的扭矩為 15 N·m，80 mm 缸徑則為 81 N·m。增幅是 5.4 倍，而不是 4 倍，因為小齒輪節圓直徑也從 40 mm 增加到 54 mm（Parker VRS/VRA 型錄，查閱日期：2026 年 7 月 17 日）。

重點摘要

• 缸徑會增加活塞面積，但旋轉扭矩也取決於壓力與機構幾何。
• 直徑平方定律只適用於受控條件下的比較，不能當成跨型錄通用的捷徑。
• 應以運動期間最低壓力下的製造商有效扭矩，和所需扭矩進行比較。
• 動能、軸負載、旋轉時間及停止方式必須與扭矩分開驗證。
• 即使尺寸代碼看起來相近，葉片式、單齒條式與雙齒條式致動器也應視為不同機構。

缸徑會改變旋轉致動器內部的哪些條件？

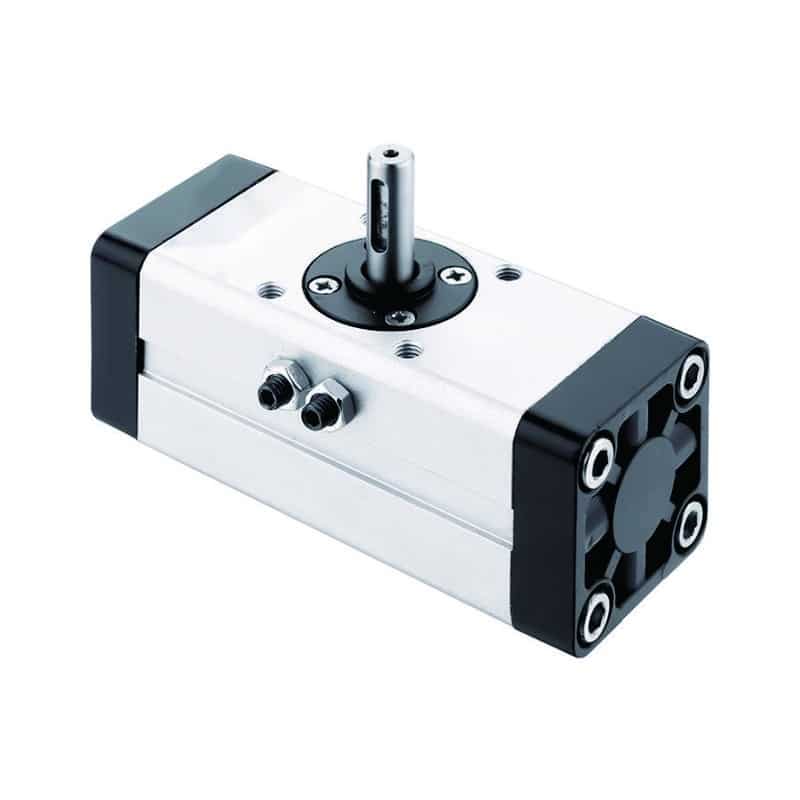

缸徑會改變推動活塞時可用的受壓面積。Parker 將齒條齒輪式致動器的理論扭矩表示為 M = A x p x rp，其中 A 是活塞面積、p 是壓力、rp 是小齒輪節圓半徑（Parker 旋轉致動器應用指南，查閱日期：2026 年 7 月 17 日）。

對圓形活塞而言：

活塞面積：A = pi x D² / 4
齒條齒輪式理論扭矩：M = A x p x rp

D 是缸徑。若其他條件都不變，面積會隨直徑的平方增加。50 mm 活塞的面積約為 1,963 mm²；100 mm 活塞的面積約為 7,854 mm²，剛好是前者的四倍。在相同壓力下，它會產生四倍的直線齒條推力。

這項面積計算正是缸徑之所以重要的物理原因，但也正是不能再繼續套用捷徑的地方。旋轉扭矩等於力乘以有效半徑，因此致動器必須把活塞力轉換成軸扭矩。齒條齒輪式單元使用小齒輪半徑；葉片式致動器則讓壓力透過自身的有效幾何作用於葉片。兩者的扭矩方程式與損失不能互換。

缸徑一詞也沒有想像中那麼通用。在傳統齒條式致動器中，它通常代表活塞直徑；旋轉工作台與葉片式致動器則可能主要使用框架或尺寸代碼。比較兩個數值前，先確認型錄上的尺寸數字實際代表什麼。

若要了解這項關係中的直線力部分，請參閱我們的氣缸缸徑、推力與速度實用指南。旋轉應用多出的步驟，是透過致動器的實際機構把這股力轉換成扭矩。

缸徑加倍何時會產生四倍扭矩？

只有在機構幾何完全相同的受控比較中，缸徑加倍才會產生四倍理論扭矩。在 6 bar 下，假設 40 mm 活塞透過固定的 20 mm 小齒輪半徑作用，損失前可產生約 15.1 N·m；相同條件下的 80 mm 活塞則可產生約 60.3 N·m。

真正有用的工程問題不是「缸徑是否加倍？」，而是「M = A x p x rp 中哪些項目維持不變？」下表把受控的比例推算與 Parker 實際 VRS/VRA 系列數據分開呈現。

6 bar 下的比較	缸徑	活塞面積	小齒輪節圓半徑	理論扭矩	相較 40 mm 的增幅
受控幾何	40 mm	1,257 mm²	20 mm	15.1 N·m	1.0x
受控幾何	80 mm	5,027 mm²	20 mm	60.3 N·m	4.0x
Parker VRS/VRA 型錄	40 mm	型錄基準	20 mm	15 N·m	1.0x
Parker VRS/VRA 型錄	80 mm	型錄基準	27 mm	81 N·m	5.4x

受控數值使用理論公式與四捨五入後的公制換算。Parker 各列則是在 6 bar 下的型錄值。40 mm 時兩者一致，是因為假設的節圓半徑剛好符合該機型；80 mm 的量產致動器使用較大的小齒輪半徑，因此扭矩增幅高於單純面積所預測的結果。

相反的情況也可能發生。較大缸徑的機型可能使用較小的有效半徑、不同的密封負載，或採用較保守的效率來標示型錄扭矩，扭矩增幅就可能低於面積比例。因此，缸徑可用來預測特定設計內的變化，卻不能取代扭矩表。

先用計算建立需求，再與所選致動器的型錄曲線或表格比較。我們的旋轉致動器計算器可在同一份估算中清楚列出負載扭矩、慣量、加速度、效率與設計餘量。

工具氣壓缸選型旋轉致動器扭矩計算器先估算負載、慣量、加速度、重力、摩擦、效率與設計餘量，再把結果與運動期間最低壓力下的型錄扭矩比較。扭矩 =（慣量 × 角加速度 + 負載扭矩）× 安全係數 / 效率；能量 = 0.5 × 慣量 × 角速度²負載質量距軸半徑輸入的慣量運動輸入模式開啟計算工具 ->

齒條齒輪幾何如何改變結果？

Parker 的 VRS/VRA 32 至 125 mm 系列在 6 bar 下標示 7.2 至 276 N·m，但小齒輪節圓直徑也涵蓋 20 至 75 mm。因此，缸徑與小齒輪幾何會在同一系列內一起變化（Parker VRS/VRA 型錄，查閱日期：2026 年 7 月 17 日）。

小齒輪半徑越大，相同齒條力可產生的扭矩越高，但轉動相同角度所需的齒條行程也會改變。設計人員必須在扭矩、本體長度、角度、軸承配置、齒面負載與安裝空間之間取得平衡。最終機型是一套完整機構，不只是管體中的一顆活塞。

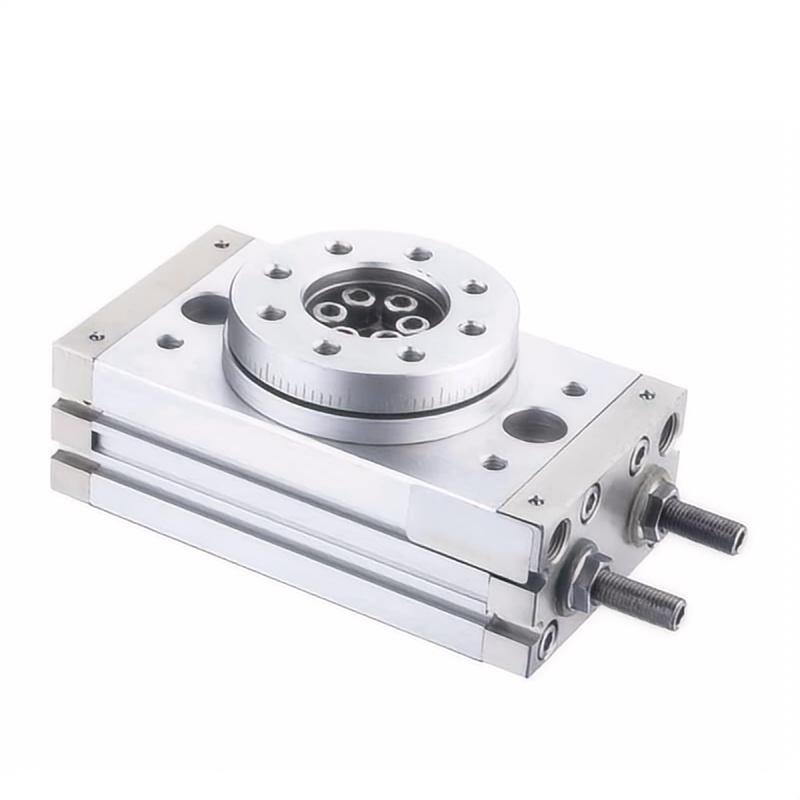

齒條數量也很重要。雙齒條設計從小齒輪兩側施力，在平衡齒面作用力的同時提高扭矩，不能只靠缸徑與單齒條致動器比較。同樣地，旋轉工作台可能內建軸承與台面，此時允許力矩負載會與軸扭矩同等重要。

機械損失必須依製造商採用的基準處理。Parker 較早期的應用指南指出，齒條齒輪機構的平均效率約為 85% 至 90%；VRS/VRA 產品型錄則要求使用者針對功能損失以最高 80% 效率進行確認。兩者不是互相矛盾的通用常數，而是不同產品文件與假設下的選型指引。

選型時，若型錄提供有效扭矩或允許扭矩，應直接使用該數據。若只提供理論扭矩，則套用該製造商指定的效率或服務係數方法。不要把一個系列的理論值，悄悄搭配另一個系列的效率百分比。

若要進一步了解單齒條、雙齒條與葉片結構，請參閱齒條齒輪式與葉片式旋轉致動器比較。

為什麼葉片式與齒條式致動器不能共用同一套缸徑規則？

SMC CRB2 葉片式型錄指出，除尺寸 10 外，在相同外形尺寸下，雙葉片版本可提供約為單葉片版本兩倍的扭矩。這項改變來自機構配置，而不是活塞缸徑加倍（SMC CRB2 型錄，查閱日期：2026 年 7 月 17 日）。

葉片式致動器藉由壓縮空氣作用於一片或多片葉片產生扭矩，沒有可代入齒條齒輪公式的齒條力與小齒輪節圓半徑。殼體直徑、葉片高度、葉片數量、受壓面積與內部半徑都會影響結果。

這會形成常見的型錄陷阱：尺寸 40 的葉片式單元與 40 mm 缸徑的齒條式致動器，雖然同樣出現數字 40，受壓面積、扭矩與安裝包絡卻可能完全不同。即使兩款葉片式致動器都標示尺寸 40，單葉片與雙葉片版本也可能有差異。

尺寸代碼應視為查找製造商數據的索引，而不是可跨機構沿用的扭矩規格。跨機構比較的安全做法，是先比較相同壓力下的公布扭矩，再分別確認旋轉角度、背隙、末端停止行為、軸負載與動能。

應先選擇機構，再最佳化缸徑。齒條齒輪式致動器適合許多精準、可重複的分度工作，並可提供可調旋轉角度；葉片式單元則通常能以緊湊體積提供所需角度。但這些描述本身都不足以證明適用性，仍需實際應用資料。開始選型前，可先閱讀我們的氣動旋轉致動器運作原理，了解兩種機構的運作差異。

應如何閱讀型錄扭矩數據？

SMC 在低速 CRQ2X 與 MSQX 型錄中註明，工作扭矩數值是代表值而非保證值；型錄也指出，若沒有外部擋塊，旋轉末端的保持扭矩只有表列值的一半（SMC 低速旋轉致動器型錄，查閱日期：2026 年 7 月 17 日）。

首先確認表格報告的是哪一種扭矩：

• 理論扭矩：依壓力與理想機構幾何計算，尚未計入所有實際損失。
• 有效扭矩或工作扭矩：包含製造商針對內部損失或工作狀態所定義的修正。
• 保持扭矩：描述停止位置的抗轉能力，不一定等於運動扭矩。
• 允許扭矩：可能受軸、鍵、聯軸器、擋塊或軸承限制，而不是受壓面積限制。

接著，把型錄壓力與負載運動期間致動器入口的最低壓力對應。空壓機設定為 7 bar，並不代表致動器在加速時也能取得 7 bar。過長的管路、尺寸不足的閥、限制性接頭、同時用氣以及排氣背壓，都可能降低可用壓差。CAGI 壓降技術簡報建議，壓縮空氣管路應設計成空壓機至使用點之間的壓降不超過 10%（CAGI 壓降技術簡報，查閱日期：2026 年 7 月 17 日）。

可行時，應在循環出現問題的階段量測致動器兩個氣口的壓力。只看供氣側壓力可能掩蓋排氣限制。若壓力不穩定，應先修正配氣或閥件問題，再考慮購買更大的致動器。我們的氣動系統壓降故障排查指南說明了這項系統層級檢查。

最後，確認型錄扭矩是在整個旋轉行程的輸出軸上測得，還是只在某個測試點取得。仔細閱讀旋轉速度、緩衝、擋塊、溫度、潤滑與工作頻率等註記。沒有測試條件的醒目扭矩數字，還不能直接拿來選型。

缸徑增大會帶來哪些取捨？

較大的致動器會消耗更多空氣並增加質量。Parker VRS/VRA 系列中，缸徑從 40 mm 增加到 80 mm 時，致動器重量由 2.2 kg 增至 6.2 kg；在 6 bar 下，理論扭矩則由 15 N·m 增至 81 N·m（Parker VRS/VRA 型錄，查閱日期：2026 年 7 月 17 日）。

當齒條行程相近時，受壓面積越大，每次行程需要充排的壓縮容積也越大。較大型號還可能使用更長的活塞行程、更大的小齒輪或兩組齒條。閥與管路必須在要求的移動時間內填充並排出這些容積。因此，若流路維持不變，過度放大尺寸可能讓致動器變慢；若增加流量卻沒有充分減速，動作又可能變得過於猛烈。

主要取捨並不全都按同一比例變化：

檢查項目	較大型號可能造成的改變	應確認內容
耗氣量	必須充排更多內部容積	實際壓力與循環頻率下的型錄排量或耗氣數據
閥流量	較大的瞬時需求會增加壓降	閥流量曲線、管長、接頭限制及排氣消音器狀況
運動質量	較大的活塞、齒條、殼體與工作台會增加慣量	加速時間、安裝剛性，以及適用時的機器人負載
停止能量	較高可用扭矩可使負載加速得更猛烈	允許動能、緩衝設定、避震器與外部擋塊
軸與軸承負載	較大的本體不代表能承受所有懸臂負載	實際連接位置的軸向、徑向與力矩負載上限
安裝空間與成本	外形、安裝孔位與附件尺寸都會增加	CAD 淨空、維護空間與總安裝成本

停止能量必須另行計算。SMC 警告，即使所需負載扭矩很小，動能仍可能損壞內部零件；低速型錄中依系列與尺寸列出的允許動能範圍為 0.00025 至 0.081 J。Parker XR 指南同樣要求同時考慮動能與扭矩（Parker XR 旋轉致動器型錄，查閱日期：2026 年 7 月 17 日）。

增加缸徑可以解決扭矩不足，卻可能製造停止問題。若現有致動器猛烈撞擊終點，應先診斷速度控制、負載慣量、緩衝能力與擋塊位置，再選擇更大扭矩。

從缸徑到扭矩的選型流程

Parker PRO/PRN 方法會加總阻力扭矩與加速扭矩，再與工作壓力下的有效扭矩比較。SMC 則另外要求檢查旋轉時間與允許動能。可靠的流程應讓這些要求保持獨立，而不是把它們全部藏在一個安全係數中（Parker PRO/PRN 指南，查閱日期：2026 年 7 月 17 日）。

1. 定義運動。 記錄起始與終止角度、方向、移動時間、停留時間、每分鐘循環次數及所需定位特性。

2. 建立負載模型。 納入外部阻力、重力、摩擦、治具質量、工件質量、重心半徑與轉動慣量。距離旋轉中心較遠的質量，往往比總質量更能主導加速需求。

3. 計算需求扭矩。 加總阻力扭矩與 J x alpha。若驅動製程閥，應使用閥供應商提供的啟動、運轉與關閉扭矩，而不是從手柄施力推估。

4. 確定最低動態壓力。 量測或保守估算移動最快或負載最重階段的致動器壓力；必要時納入排氣背壓。

5. 選擇機構系列。 在比較尺寸前，先依旋轉角度、安裝空間、背隙、安裝方式、軸介面、環境要求與負載支撐方式篩選機構。

6. 依型錄扭矩基準選型。 在最低動態壓力下，把需求與有效扭矩或工作扭矩比較。若製造商指定服務係數或效率方法，應依該方法計算並留下紀錄。

7. 分別檢查能量與負載。 驗證允許動能、旋轉時間範圍、徑向負載、軸向負載、力矩負載、擋塊、緩衝能力及工作壽命。通過扭矩檢查，不代表這些項目也會通過。

8. 在機台上驗證。 在最不利的生產條件下確認兩氣口壓力、循環時間、終點行為、重複精度與溫度，並把核准的調壓器、閥、管路、接頭與速度控制器配置鎖定在物料清單中。

本文聚焦於缸徑如何影響輸出。完整的負載、慣量、閥流量與試運轉流程，請參閱我們的氣動旋轉致動器工程選型指南。另一套計算實例可參閱如何計算旋轉致動器扭矩需求。

依我們審查旋轉致動器應用的經驗，最有用的詢價資料不是「請報價一款 63 mm 旋轉致動器」，而是一張簡短工作表，列出負載幾何、移動時間、角度、動態壓力、安裝方式與停止方法。這些資訊可讓我們比較不同機構與型錄尺寸，而不會假設缸徑代碼已經回答整個應用問題。

詢價資料應包含哪些內容？

Parker VRS/VRA 提供 32 至 125 mm 缸徑，以及 96、186、366 度的旋轉版本。這些選項說明詢價資料不能只有缸徑與扭矩：旋轉角度、壓力、介面與停止條件都會決定實際配置（Parker VRS/VRA 型錄，查閱日期：2026 年 7 月 17 日）。

請提供足以讓供應商重現選型假設的資訊：

• 應用與負載說明
• 所需旋轉角度與調整範圍
• 所需循環時間與每分鐘循環次數
• 負載質量、尺寸、重心與轉動慣量
• 適用時的靜態阻力、重力、摩擦與製程扭矩
• 運動期間量得的最低供氣壓力與預期排氣背壓
• 所需輸出扭矩及採用的計算方法
• 軸、鍵、法蘭、聯軸器與安裝要求
• 各實際作用距離下的徑向、軸向與力矩負載
• 內部緩衝、避震器或外部擋塊配置
• 溫度、污染、沖洗、腐蝕與危險區域條件
• 位置感測、電磁閥電壓、速度控制及失效位置要求

要求供應商說明建議扭矩屬於理論、有效、工作或允許扭矩，並提供壓力基準、相關效率或服務係數、允許動能、軸負載限制、耗氣量與建議閥流量。如此便能把模糊的「缸徑」詢問，轉化成可檢查、可試運轉的選型資料。

結論：缸徑開啟計算，型錄數據完成選型

Parker VRS/VRA 的 40 mm 與 80 mm 機型說明了核心觀念：在 6 bar 下，缸徑加倍時扭矩增加 5.4 倍，因為小齒輪半徑也跟著改變。缸徑可預測受壓面積，型錄幾何與工作條件則決定可用的旋轉輸出（Parker VRS/VRA 型錄，查閱日期：2026 年 7 月 17 日）。

直徑平方定律應用來理解受控設計，而不是用來跨產品系列直接跳級。面對實際機台，應計算阻力與加速扭矩、確定最低動態壓力、選擇機構，再與特定型號的有效扭矩比較；接著確認停止能量、軸負載、旋轉時間、氣流與工作頻率。

如果您提供負載幾何、角度、移動時間、壓力與安裝限制，我們可以協助判斷應用真正需要的是更大缸徑、不同齒輪配置、雙齒條或雙葉片機構、更好的氣流，還是更完善的減速方式。正確答案通常比「選下一級缸徑」更具體。請透過聯絡頁面申請應用審查。

旋轉致動器缸徑常見問題

SMC CRB2 型錄說明了常見缸徑問題為何必須放在機構情境中理解：在幾乎相同的外形尺寸下，雙葉片版本可提供約為單葉片版本兩倍的扭矩。因此，以下回答會區分受控比例規則與特定機型選型（SMC CRB2 型錄，查閱日期：2026 年 7 月 17 日）。

旋轉致動器缸徑加倍，一定會讓扭矩變成四倍嗎？

不一定。只有在壓力、小齒輪半徑、齒條數量與效率都保持不變時，活塞面積與理論扭矩才會變成四倍。實際型錄系列中的這些變數可能會隨尺寸改變。直徑平方關係可用於受控比較，之後仍應確認所選機型的公布扭矩。

可以用缸徑比較葉片式與齒條齒輪式致動器嗎？

無法可靠比較。齒條式致動器透過小齒輪半徑把活塞力轉換成扭矩；葉片式致動器則利用作用於葉片幾何的壓力。兩者的尺寸代碼甚至可能不代表相同的物理尺寸。應比較相同工作壓力下的型錄扭矩，再檢查角度、背隙、軸負載、旋轉時間與動能。

選型時應使用理論扭矩還是有效扭矩？

若製造商公布指定條件下的有效扭矩或工作扭矩，應使用該數據。若型錄只提供理論扭矩，則依該製造商文件中的效率、服務係數或選型方法處理。不要借用另一個致動器系列的通用損失百分比。

為什麼較大缸徑的致動器仍會停轉？

致動器在運動期間取得的壓力，可能低於調壓器壓力表顯示值。閥件限制、過長或過細的管路、接頭、同時用氣及排氣背壓都會降低壓差。負載扭矩、重力、摩擦或加速需求也可能被低估。調大尺寸前，先在故障發生時量測兩個氣口的壓力。

較大缸徑一定比較安全嗎？

不一定。較大的致動器會增加耗氣量、質量、加速度、終點衝擊、閥流量需求、安裝空間與成本，而且仍需通過動能、軸負載、緩衝、擋塊、旋轉時間與工作頻率檢查。應依製造商指定的餘量，選擇能通過所有書面需求的最小型錄機型。
