الأسطوانة النيوماتيكية بدون قضيب هي مشغّل يحوّل الضغط إلى حركة خطية داخل أنبوب محكم الإغلاق، ثم ينقل تلك الحركة إلى عربة خارجية. ويمكن للمغناطيسات نقل الحركة عبر جدار أنبوب متصل، بينما يمر نير ميكانيكي عبر شق طولي محكم الإغلاق. وفي الحالتين يتحرك الحمل بمحاذاة الأنبوب بدلًا من التحرك على قضيب مكبس ممتد.
تتتبّع هذه المقالة دورة تشغيل كاملة واحدة. تبدأ من صمام التحكم الاتجاهي، ثم ترصد ضغط الحجرتين وقوة دفع المكبس، وتفصل مسار الاقتران عن مسار التوجيه، وتنتهي بالتحكم في العادم والتخميد والاستشعار. وللاطلاع على التعريفات والأنواع وأسس الاختيار العامة، راجع الدليل الشامل للأسطوانات بدون قضيب.
أهم الخلاصات
- يضم الشوط الواحد ستة أحداث مترابطة: التبديل، والملء، وتوليد قوة الدفع، والاقتران، والتوجيه، والتوقف.
- ينقل الاقتران المغناطيسي الحركة عبر جدار أنبوب مغلق، بينما يمر النير الميكانيكي عبر شق محكم بشريط إحكام.
- تحرّك قوة الأسطوانة المكبس، في حين يحمل دليل العربة الأحمال الجانبية والعزوم الخارجية.
- يضبط التدفق السرعة، ولا يدير التخميد سوى الجزء الأخير من الشوط.
ماذا يحدث عند تبديل صمام التحكم الاتجاهي؟
تعرّف Parker الطراز OSP-P بأنه أسطوانة مزدوجة الفعل بدون قضيب، مزودة بوصلة هواء في كل غطاء طرفي. وعند تبديل صمام التحكم الاتجاهي، يصل هواء التغذية إلى إحدى الحجرتين بينما تُفتح الحجرة المقابلة إلى العادم. ويبدأ فرق الضغط الناتج حركة المكبس؛ أما عكس مساري التدفق فيعكس اتجاه الشوط (تعليمات تشغيل Parker OSP-P).
قد يظل الضغط موجودًا على الجانبين قبل صدور الأمر. ولا يسحب الصمام العربة مباشرة، بل يغيّر شروط الضغط الحدّية عند منفذي الأسطوانة. ويجب أن يمر هواء التغذية عبر الصمام والمشعب والوصلات والأنبوب قبل أن يرتفع الضغط في الحجرة الدافعة. وفي الوقت نفسه، يجب أن يخرج الهواء المزاح من الحجرة المتراجعة.
لذلك تكون بداية الشوط مرحلة ملء وتنفيس. فقد تتحرك بكرة الصمام بسرعة، بينما يستجيب المكبس ببطء لأن تغير الضغط عند منفذي المشغّل يحتاج إلى وقت. وتؤثر الأنابيب الطويلة والوصلات الصغيرة وكواتم الصوت المقيّدة وخطوط التغذية المشتركة جميعها في هذه الاستجابة.
أي ضغط ينبغي استخدامه لتفسير الحركة؟ استخدم الضغط المقاس عند منفذي الأسطوانة أثناء الحركة. فقيمة ضبط المنظّم في نقطة أعلى من الدائرة لا تثبت مقدار فرق الضغط المؤثر في المكبس عند ارتفاع التدفق.
تفصل الاستجابة النيوماتيكية إشارة التحكم عن الحركة الميكانيكية. ولأغراض استكشاف الأعطال، سجّلها كأحداث منفصلة: أمر الحساس أو وحدة PLC، وتبديل الصمام، وتغير ضغط الحجرتين، وحركة المكبس، وحركة العربة. يكشف هذا التسلسل أعطالًا تخفيها العبارة العامة «الأسطوانة بطيئة».
كيف يولّد ضغط الحجرتين قوة دفع المكبس؟
تدرج Parker قوى تمدد لسلسلة OSP-P تتراوح من 47 إلى 3,010 N عند 6 bar عبر نطاق أقطار التجويف الحالي. وهذه قيم خاصة بالسلسلة، لكن العلاقة الحاكمة عامة: تنتج قوة الدفع الصافية للمكبس من فرق الضغط عبر مساحة المكبس الفعالة، مطروحًا منه مقاومة موانع التسرب والمحامل ومسار الحمل (سلسلة Parker OSP-P).
بالنسبة إلى مكبس مثالي، تكون علاقة الضغط بالمساحة كما يلي:
يمثّل هنا قوة دفع المكبس المثالية بوحدة نيوتن، ويمثّل فرق الضغط عبر المكبس بوحدة باسكال، بينما تمثّل مساحة المكبس الفعالة بالمتر المربع. وإذا عُبّر عن الضغط بالميغاباسكال والمساحة بالمليمتر المربع، تكون النتيجة بوحدة نيوتن أيضًا.
قوة دفع المكبس هي القوة المحورية المتاحة عند المكبس قبل احتساب تأثيرات الاقتران والدليل والحمل الخارجي. ويجب عدم الخلط بينها وبين الحمولة المسموح بها أو عزم العربة المسموح به أو قوة التشغيل القابلة للاستخدام.
يكون الخرج الفعلي عند العربة أقل أو خاضعًا لحدود مختلفة. فاحتكاك موانع التسرب ومقاومة الدليل يقتطعان من ناتج الضغط والمساحة، كما يقلل الضغط الخلفي للعادم قيمة . كذلك لا يستطيع التصميم ذو الاقتران المغناطيسي نقل قوة تتجاوز حد الاقتران المذكور في الكتالوج، حتى لو أمكن للمكبس توليد قوة دفع نيوماتيكية أكبر.
في الأسطوانة ذات الاقتران الميكانيكي، يوفّر النير مسارًا مباشرًا لنقل القوة، لكن ذلك لا يجعل المشغّل عديم الفقد. إذ يستهلك انثناء الأشرطة والماسحات وموانع تسرب المكبس ومحامل العربة وسوء المحاذاة الخارجية جزءًا من القوة. لذلك استخدم جداول القوة والحمل الخاصة بالطراز المحدد بعد الحساب الأولي.
يمكن استخدام حاسبة قوة الأسطوانة للتحقق من الضغط ومساحة المكبس. وتعامل مع نتيجتها بوصفها نقطة بدء لمراجعة الطراز، لا حمولة مسموحًا بها للعربة.
مساران للاقتران: مغناطيسي وميكانيكي
تنشر SMC لسلسلة CY3B المغناطيسية قوى تماسك تبدأ من 19.6 N لقطر تجويف 6 mm وتصل إلى 2,256 N لقطر تجويف 63 mm. يوضح هذا النطاق أن النقل المغناطيسي وصلة ذات قيمة مقننة، وليس اتصالًا غير محدود. أما MY1B ذو الوصلة الميكانيكية فيربط المكبس بمنضدة الانزلاق عبر شق الأنبوب (كتالوج SMC CY3B).
في التصميم المغناطيسي، يحمل المكبس الداخلي مجموعة من المغناطيسات، وتحمل العربة الخارجية مجموعة أخرى. ويعبر المجال المغناطيسي جدار الأنبوب غير المغناطيسي. وعندما يدفع الضغط المكبس الداخلي، يجعل التجاذب المغناطيسي العربة الخارجية تتبعه من دون فتح أنبوب الضغط.
يجب أن تظل القوة المنقولة ضمن حد قوة التماسك للطراز المختار. فإذا تطلب القصور الذاتي أو وجود عائق أو احتكاك الدليل أو حمل العملية قوة أكبر، فقد يتحرك المكبس بالنسبة إلى العربة. انفصال الاقتران المغناطيسي هو هذه الحركة النسبية بعد أن تتجاوز قوة النقل المطلوبة قوة التماسك المقننة، وليس له معامل ثابت ينطبق على قوة التشغيل العادية في جميع الحالات.
للتفاصيل المتعلقة بترتيب المغناطيسات وتأثيرات جدار الأنبوب وحدود إعادة الاقتران، تابع القراءة في الدليل التقني للأسطوانة المغناطيسية بدون قضيب.
في التصميم ذي الوصلة الميكانيكية، يربط النير المكبس فعليًا بالعربة الخارجية عبر شق طولي. وتفتح هندسة توجيه الأشرطة موضعيًا المنطقة القصيرة التي يحتاج إليها مرور النير فقط، ثم تعيد إحكام الشق خلفه. وهذا مسار مباشر للقوة، لكنه يجعل حد الضغط أكثر تعقيدًا من الناحية الميكانيكية.
أي البنيتين «أقوى»؟ هذا سؤال غير مكتمل. قارن قوة الدفع في الكتالوج، وحدود الاقتران أو النير، وسعة الدليل، والحماية من التلوث، والسرعة، والشوط، واتجاه التركيب، وسلوك الفشل. ويتناول دليل مقارنة الاقتران المغناطيسي والميكانيكي مسألة الاختيار هذه بالتفصيل.
تفصل كلتا البنيتين مولّد الضغط عن واجهة الحمولة. ففي كل تصميم يحوّل المكبس الداخلي الضغط إلى قوة، وينقل الاقتران الحركة المحورية، بينما تتحكم أدلة العربة في كيفية استجابة الحمل الخارجي. ويسهّل التعامل مع هذه الوظائف الثلاث بصورة منفصلة تفسير حدود الكتالوج.
كيف تفتح الأسطوانة المشقوقة أشرطة الإحكام وتعيد إغلاقها؟
يحدد رسم Parker للطراز OSP-P مكوّنين من الفولاذ المقاوم للصدأ: الشريط الخارجي رقم 11 والشريط الداخلي رقم 17. يغلق الشريط الداخلي الشق الطولي المضغوط، بينما يحميه الشريط الخارجي من البيئة المحيطة. وحول نير المكبس المتحرك، تحرّف الأدلة الشريطين وتعيدهما عبر مسارات موضعية مضبوطة (تعليمات تشغيل Parker OSP-P).
لا تترك معظم التصميمات الشق كاملًا مفتوحًا في أي وقت. بل يظل معظم الشريط الداخلي مستقرًا في موضعه على امتداد الأنبوب. ولا تُزاح سوى منطقة النقل القصيرة داخل مجموعة المكبس والعربة كي يمر النير. وخلف هذه المنطقة تعيد هندسة الدليل الشريط إلى مسار الإحكام.
اتجاه الحركة مهم. فأثناء الحركة يمينًا، ينفتح الجانب الأيمن من منطقة النقل ويعود الجانب الأيسر إلى موضع الإحكام. وأثناء الحركة يسارًا تنعكس الأدوار. وينفّذ الشريط المتصل نفسه الإجراءين.
للشريط الخارجي وظيفة مختلفة؛ إذ يغطي الشق المكشوف، ويمر عبر مجموعة العربة أو الماسحة، ويحد من دخول الملوثات. ولا يعني تلف هذا الشريط الظاهر بالضرورة أن شريط الضغط الداخلي يسرّب الهواء.
هل تريد فهم هندسة الأشرطة بدلًا من دورة التشغيل الكاملة؟ يشرح دليل آلية إحكام الأسطوانة المشقوقة مسارات الفتح وعكس الاتجاه وإعادة الإحكام من دون تكرارها هنا.
أدلة العربة تحمل الأحمال الجانبية والعزوم
تستخدم عائلة SMC MY1 خمسة ترتيبات للأدلة، وتقيّم العزوم المركبة بمجموع استغلال لا يتجاوز 1. وهذا مهم لأن قوة دفع المكبس تؤثر على محور الشوط، بينما تولّد الحمولة اللامركزية عزم ميل أو انعراج أو تدحرج عند العربة. ويجب أن يحمل الدليل المختار، لا الهواء المضغوط، ردود الأفعال هذه (كتالوج SMC MY1).
قد تحتاج الأسطوانة الأساسية بدون قضيب إلى دليل خطي منفصل. ويمكن للنسخة الموجهة أن تدمج محامل انزلاقية أو أتباع كامات أو أدلة خطية، لكن لكل تكوين نطاقه الخاص من الحمل والسرعة والعزم. ولا تلغي صفة «موجّهة» الحاجة إلى الحساب.
قارن كل مكوّن من مكوّنات الحمل، سواء كان قوة أو عزمًا، بالقيمة المسموح بها في الكتالوج. وعندما تؤثر عدة مكوّنات معًا، اتبع معادلة الأحمال المركبة التي تحددها الشركة المصنّعة. ولا تعتمد التصميم لمجرد أن كل قيمة تبدو مقبولة عند النظر إليها منفردة.
غالبًا ما يكون بُعد الحمولة عن المحور هو المتغير الخفي. فنقل الكتلة نفسها إلى مسافة أبعد من الدليل يزيد العزم لأن مركز ثقلها يصبح على ذراع أطول. كما يضيف التسارع والتباطؤ قوى ديناميكية، لذلك قد تفرط عربة تبدو سلسة عند تحريكها يدويًا في تحميل محاملها أثناء الإنتاج.
تأتي الطاقة المحورية من مسار الهواء، لكن مسار الدليل يغلق حلقة القوة الخارجية في هيكل الآلة. فإذا انحشر الدليل، يرتفع الضغط النيوماتيكي وتُستهلك قوة الدفع المتاحة في التغلب على الاحتكاك. لذلك قد ينشأ ما يبدو مشكلة في القوة من هندسة التركيب لا من قطر تجويف الأسطوانة.
للاطلاع على آليات التآكل بالتفصيل، راجع كيف تؤثر الأحمال الجانبية للأسطوانة في محامل القضيب وموانع التسرب.
التحكم في التدفق والتخميد والحساسات تُكمل الشوط

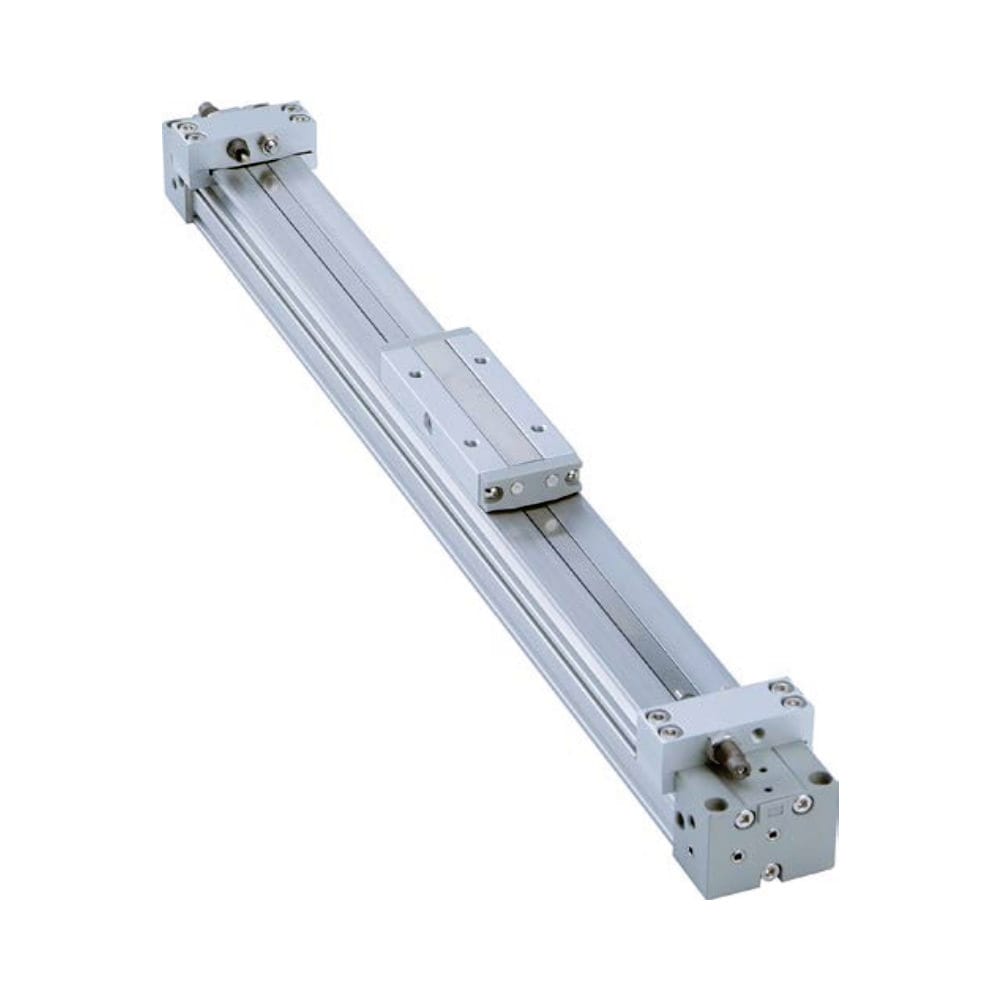

تدرج SMC أشواط تخميد هوائي مقدارها 15 و19 و24 mm لبعض أقطار التجويف 25 و32 و40 mm في MY1B. وتوضح هذه المناطق القصيرة سبب عدم كون التخميد وسيلة التحكم الرئيسية في السرعة طوال الشوط. فالتحكم في التدفق على العادم يضبط سرعة الحركة، بينما يدير مخمد النهاية الطاقة المتبقية بالقرب من نقطة التوقف (كتالوج SMC MY1B).
خلال معظم الشوط، يحدد تقييد العادم سرعة تفريغ الحجرة المتراجعة. وينشئ صمام التحكم في التدفق على العادم ضغطًا خلفيًا مضبوطًا، ما يساعد على استقرار الحركة النيوماتيكية مع تغير الأحمال. وقد تسمح فتحة أكبر من اللازم بتسارع سريع، بينما تهدر الفتحة الأصغر من اللازم الضغط وتبطئ العربة.
المخمد الهوائي هو مقيّد للعادم عند نهاية الشوط مدمج في المشغّل. وعندما يدخل المكبس هذه المنطقة، يضيّق مانع تسرب المخمد مسار العادم المتبقي. فيرتفع ضغط الهواء المحبوس ويقاوم الحركة، بينما تضبط إبرة قابلة للمعايرة العادم النهائي. والهدف هو وصول مضبوط من دون ارتداد أو صدمة شديدة.
لضبط التخميد وحساب طاقة الصدمة، استخدم دليل التخميد الهوائي النيوماتيكي. ويشرح دليل مقارنة التحكم في التدفق على التغذية والتحكم فيه على العادم الفرق على مستوى الدائرة.
يكشف حساس مغناطيسي مثبت في المقطع مغناطيسًا يحمله المكبس أو مجموعة العربة. ويشير خرجه إلى بلوغ موضع التبديل. لكنه لا يوقف الحمولة فعليًا، ولا يثبت بقاء الاقتران متصلًا، ولا يقيس القوة المتاحة عند العربة.
ما الذي ينهي الدورة فعليًا؟ تتباطأ العربة ضمن حد الطاقة المسموح به، وتتغير حالة الحساس عند موضع تركيبه، ثم يقرر المتحكم التثبيت أو عكس الاتجاه أو بدء الخطوة التالية في الآلة. هذه أحداث مترابطة، وليست حدثًا واحدًا.
كيف تشخّص انقطاعًا في سلسلة الحركة؟
تغطي ISO 4414 مخاطر تصميم الأنظمة النيوماتيكية وتركيبها وضبطها وتشغيلها وصيانتها. وقبل التشخيص، اعزل الطاقة المخزنة وثبّت أي حمل يمكن أن يتحرك. وبعد جعل الآلة آمنة، افحص الروابط الستة بالترتيب بدلًا من استبدال موانع التسرب أو زيادة الضغط اعتمادًا على التخمين (ISO 4414:2010).
| العَرَض الملحوظ | فحص سلسلة الحركة | الأدلة المطلوب جمعها |
|---|---|---|
| لا توجد حركة بعد الأمر | تبديل الصمام والضغط عند المنفذين | الأمر الكهربائي، ومؤشر الصمام، والضغط عند منفذي الأسطوانة |
| يبدأ المكبس أو العربة ببطء | ملء التغذية وتقييد العادم | ضغط المنفذ الديناميكي، والقطر الداخلي للأنبوب، وحالة الوصلات وكاتم الصوت |
| يتحرك المكبس ولا تتبعه العربة | الاقتران المغناطيسي أو النير الميكانيكي | الطراز، وقيمة الاقتران، والعوائق، والموضع النسبي للمكبس والعربة |
| الحركة خشنة في مواضع متكررة | حالة الدليل أو الشق أو الشريط أو الأنبوب | موضع العربة، واتجاه الحركة، وبُعد الحمل عن المحور، والتلوث |
| صدمة قوية عند إحدى النهايتين | السرعة وضبط المخمد | الكتلة المتحركة، والسرعة المقاسة، وإعداد المخمد، وحد الطاقة في الكتالوج |
| تتغير إشارة الحساس والآلية في غير موضعها | هدف الحساس وحالة الاقتران | موضع الحساس، وموضع المكبس، وموضع العربة، وتوقيت المتحكم |
ابدأ بقياس الضغط على جانبي المكبس. إذا لم يوجد فرق في الضغط، فالعطل يقع قبل الأسطوانة أو في مسار العادم. وإذا وُجد فرق ضغط ولم يتحرك شيء، فقارن قوة الدفع النظرية بالحمل وتحقق من وجود انحشار ميكانيكي.
في الأسطوانة المغناطيسية، تحقق مما إذا كان المكبس والعربة ما زالا متحاذيين. ولا تسحب العربة الخارجية إلى موضعها في مواجهة مكبس داخلي مجهول الموقع ما دامت الدائرة قابلة للضغط. اتبع إجراء إعادة الاقتران وحدود قوة التماسك الخاصة بالطراز.
في الأسطوانة المشقوقة، لاحظ ما إذا كان التسرب أو مقاومة الحركة مرتبطًا بإحداثي مادي محدد، أو باتجاه واحد للحركة، أو بالشوط كاملًا. يشير العَرَض المرتبط بموضع معين إلى تلف موضعي في الشريط أو المجرى أو الأنبوب أو الدليل. أما العَرَض المرتبط باتجاه معين فيوحي بعدم تماثل التوجيه أو المسح أو التخميد أو رد فعل الحمل.
من واقع خبرتنا في مراجعة التطبيقات، يكون سجل موجز للأحداث أكثر فائدة من عبارة «عطل متقطع في الأسطوانة». سجّل وقت الأمر، وضغط كلا المنفذين، وأول حركة ظاهرة، وموضع العربة، وانتقال الحساس، والاتجاه، والحمل، وسلوك التوقف. تفصل هذه الأدلة تأخر التحكم عن مشكلة في نقل القوة أو الدليل.
أسئلة شائعة عن الأسطوانات النيوماتيكية بدون قضيب: ما الذي ينبغي للمهندسين معرفته؟
توفر Parker أشواطًا للطراز OSP-P تصل إلى 6,000 mm، بينما تمتد سلسلة SMC المغناطيسية المشار إليها عبر أقطار تجويف من 6 إلى 63 mm (سلسلة Parker OSP-P؛ كتالوج SMC CY3B). ولهذا لا يمكن لشرح مبدأ العمل أن يقدم حدودًا عامة للقوة أو السرعة أو الدليل أو التخميد. وتفصل الإجابات الخمس التالية المبادئ القابلة للتعميم عن الحدود الخاصة بكل طراز.
هل تحتوي الأسطوانة بدون قضيب على مكبس داخلي؟
نعم. يظل الضغط النيوماتيكي مؤثرًا في مكبس داخلي، أما الجزء غير الموجود فهو قضيب المكبس الخارجي. ينقل التصميم المغناطيسي حركة المكبس عبر جدار الأنبوب المغلق، بينما يصل التصميم ذو الوصلة الميكانيكية المكبس بالعربة عبر شق محكم الإغلاق. وفي الحالتين تكون العربة هي عضو الخرج الخارجي.
هل تستطيع الأسطوانة بدون قضيب توليد القوة نفسها في الاتجاهين؟
تستخدم كثير من الأسطوانات مزدوجة الفعل بدون قضيب مساحة المكبس الفعالة نفسها في الاتجاهين، لأنه لا يوجد قضيب خارجي يقتطع مساحة حلقية. لكن تماثل البنية الهندسية لا يضمن تساوي الخرج المقاس؛ إذ يمكن لمسارات المنافذ والضغط الخلفي للعادم والتخميد ومقاومة موانع التسرب واحتكاك الدليل واتجاه الحمل وحدود الاقتران الخاصة بالطراز أن تجعل الشوطين يتصرفان بصورة مختلفة.
ما الذي يسبب انفصال الاقتران في أسطوانة بدون قضيب ذات اقتران مغناطيسي؟
يحدث انفصال الاقتران عندما تتجاوز قوة النقل المطلوبة قوة التماسك المغناطيسي المحددة في الكتالوج. ومن أسبابه الشائعة زيادة الحمولة أو التسارع أو الصدمة أو انحشار الدليل أو وجود عائق أو عدم ملاءمة حالة التشغيل. وقد يواصل المكبس حركته داخليًا بينما تتخلف العربة، لذا قارن مؤشر موضع المكبس بموضع العربة قبل تنفيذ إجراء إعادة الاقتران الذي تحدده الشركة المصنّعة.
هل يحمل شريط الإحكام الحمل الخارجي؟
لا. يغلق الشريط الداخلي شق الضغط، ويحمي الشريط الخارجي الفتحة. تنتقل الحركة المحورية عبر نير المكبس، بينما تحمل محامل العربة أو الدليل الخارجي الأحمال الجانبية والعزوم المسموح بها. وقد تؤدي محاذاة غير صحيحة إلى تحميل مسار الشريط وإتلاف الإحكام، لكن الشريط ليس دليل الحمولة.
هل تكفي المخمدات الداخلية لكل تطبيق عالي السرعة؟
لا. للمخمد الهوائي الداخلي شوط ونطاق طاقة خاصان بكل طراز. فهو يدير الطاقة المتبقية عند نهاية الشوط بعد أن تضبط دائرة التحكم الرئيسية في السرعة سرعة الحركة. وإذا تجاوزت الكتلة المتحركة والسرعة حد الكتالوج، فاخفض السرعة أو أضف ممتص صدمات خارجيًا في موضع صحيح بدلًا من الإفراط في إغلاق إبرة التخميد.
