無桿氣動氣缸實際如何運作？

無桿氣動氣缸是在密封管內把壓力轉為直線運動，再將運動傳遞給外部滑座的致動器。磁鐵可以隔著完整的管壁傳遞動作；機械連接架則穿過有密封的縱向槽。無論哪一種設計，負載都是在管體旁邊移動，而不是由伸出的活塞桿承載。

本文循著一個完整的運轉循環，從方向控制閥開始，追蹤腔室壓力與活塞推力，區分耦合路徑與導向路徑，最後說明排氣控制、緩衝與感測。若要了解定義、產品類型與一般選型，請參閱較完整的無桿氣缸指南。

重點摘要

• 一個行程包含 6 個相互連結的事件：切換、填充、推力、耦合、導向與停止。
• 磁力耦合穿過封閉管壁；機械連接架則穿過由密封帶封住的槽。
• 氣缸出力負責移動活塞，滑座導向件則承受外部側向負載與力矩。
• 流量控制速度，緩衝只處理行程最後一段。

方向控制閥切換時會發生什麼？

Parker 將 OSP-P 定義為雙作用無桿氣缸，兩個端蓋各有一個氣路接口。方向控制閥切換時，一個腔室供氣，同時讓相對腔室排氣。這個壓差會啟動活塞；反轉兩條流路就能反轉行程（Parker OSP-P 操作說明）。

在命令發出前，兩側可能仍然有壓力。閥的動作不是直接拉動滑座，而是改變兩個氣缸端口的壓力邊界條件。供氣必須先通過閥、歧管、接頭與氣管，前進腔室才能建立壓力；與此同時，被推出的空氣也必須離開回程腔室。

因此，行程的第一部分其實是填充與排氣事件。閥芯可以快速切換，但活塞反應較慢，因為致動器端口的壓力需要時間改變。長氣管、小接頭、受限的消音器與共用供氣管線，都會改變這個反應。

要用哪一個壓力來解釋運動？應使用運動期間在氣缸端口量到的壓力。上游調壓器的設定值，不代表高流量時真正作用在活塞兩側的壓差。

氣動反應會把控制訊號與機械運動分開。故障排查時，請把它們記錄成不同事件：感測器或 PLC 命令、閥切換、腔室壓力變化、活塞移動，以及滑座移動。這個順序能揭露「氣缸很慢」這句話所掩蓋的故障。

腔室壓力如何產生活塞推力？

Parker 列出的 OSP-P 系列，在目前缸徑範圍內於 6 bar 的延伸力為 47 至 3,010 N。這些是特定系列的額定值，但支配關係是通用的：淨活塞推力來自有效活塞面積兩側的壓差，再扣除密封、軸承與負載路徑阻力（Parker OSP-P 系列）。

理想活塞的壓力－面積關係為：

其中，$F_{\mathrm{ideal}}$ 是以牛頓表示的理想活塞推力，$\Delta P$ 是活塞兩側的壓差，單位為帕斯卡；$A$ 是有效活塞面積，單位為平方公尺。若壓力以 MPa 表示、面積以平方毫米表示，結果同樣是牛頓。

活塞推力是尚未套用耦合、導向與外部負載影響前，活塞可提供的軸向力。它不能與允許負載、滑座允許力矩或可用製程力混為一談。

滑座的實際輸出會更低，或受到不同限制。密封摩擦與導向阻力會從壓力－面積結果中扣除；排氣背壓會降低 $\Delta P$。即使活塞能產生更高的氣動推力，磁力耦合式設計也不能傳遞超過型錄耦合上限的力量。

對機械耦合式氣缸而言，連接架提供正向的力量路徑，但不代表致動器沒有損失。密封帶彎曲、刮塵器、活塞密封件、滑座軸承與外部對心不良都會消耗推力。完成初步計算後，請使用確切型錄的出力與負載表。

氣缸出力計算器可以檢查壓力與活塞面積。請把結果視為型號審查的起點，不要視為允許的滑座負載。

兩種耦合路徑：磁力與機械

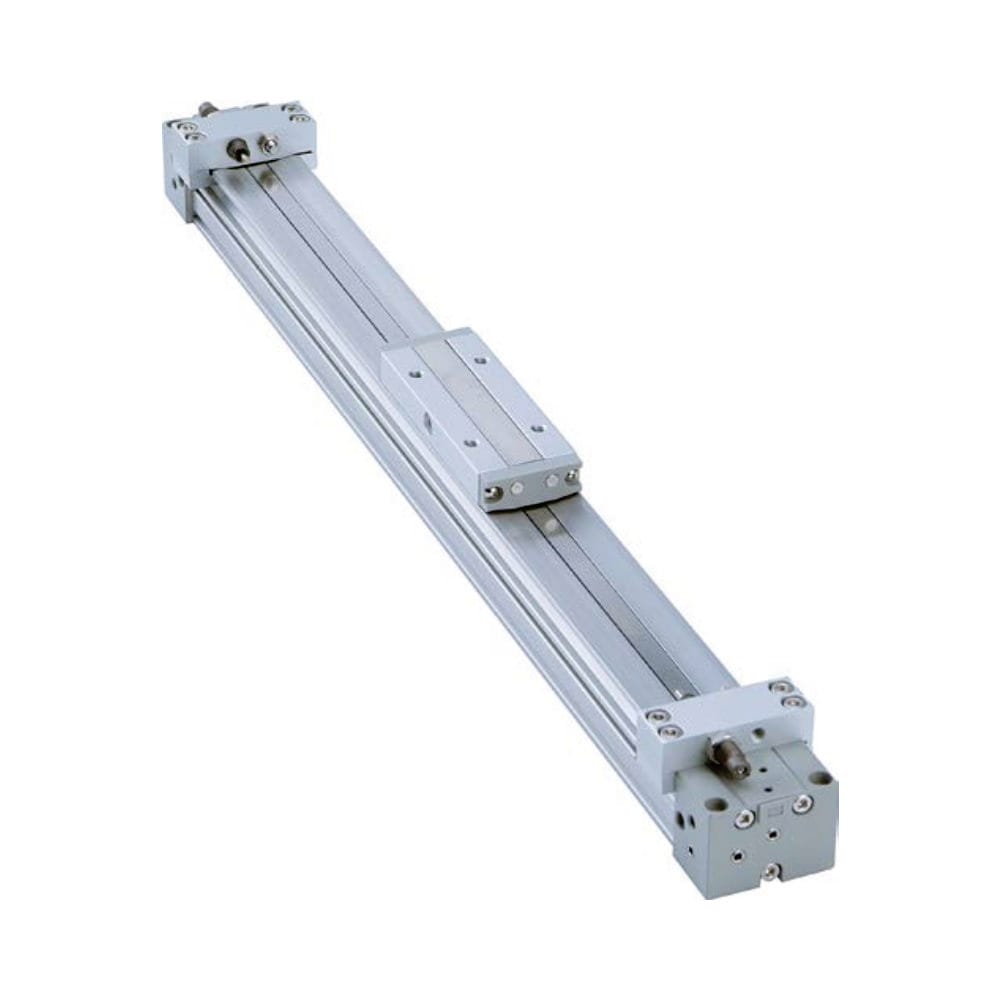

SMC 的 CY3B 磁力系列列出 6 mm 缸徑的 19.6 N 到 63 mm 缸徑的 2,256 N 保持力。這個範圍說明，磁力傳遞是有額定值的接口，不是無限強度的連接。機械接合式 MY1B 則透過管體槽，把活塞與滑台連接起來（SMC CY3B 型錄）。

磁力設計中，內部活塞帶有一組磁鐵，外部滑座帶有另一組磁鐵。磁場穿過非磁性管壁。壓力推動內部活塞時，磁吸力會讓外部滑座跟隨，而不必打開壓力管。

傳遞的力量必須維持在所選型號的保持力上限內。如果慣性、障礙物、導向摩擦或製程負載需要更大的力，活塞可能相對於滑座移動。磁力脫耦就是所需傳遞力超過額定保持力後發生的相對移動；它不是正常運轉力的通用倍數。

如需了解磁鐵配置、管壁效應與重新耦合上限，請繼續閱讀磁力無桿氣缸技術指南。

機械接合式設計以連接架穿過縱向槽，實體連接活塞與外部滑座。局部密封帶導引幾何只會在連接架所需的短區域打開，並在其後方重新封住槽。這條力量路徑直接，但壓力邊界涉及更多機械結構。

哪一種結構「更強」？這個問題並不完整。應比較型錄推力、耦合或連接架上限、導向容量、污染防護、速度、行程、安裝方向與故障行為。磁力與機械耦合比較會詳細處理這個選型問題。

兩種結構都把壓力產生端與負載接口分開。在任一設計內，活塞把壓力轉成力量；耦合傳遞軸向運動；滑座導向件則控制外部負載可以如何反作用。把這三個功能分開看，會更容易解讀型錄上限。

開槽式氣缸如何打開並重新密封密封帶？

Parker 的 OSP-P 圖面標示兩個不鏽鋼零件：外密封帶 11 與內密封帶 17。內密封帶關閉受壓的縱向槽；外密封帶保護它免受環境影響。在移動的活塞連接架周圍，導向件會透過受控的局部路徑使兩條密封帶偏轉並回復（Parker OSP-P 操作說明）。

大多數設計不會讓整條槽完全開放。內密封帶幾乎全程都貼合在管體上；只有活塞與滑座組件內的短暫轉移區會被移開，讓連接架通過。通過該區域後，導向幾何會把密封帶送回密封路徑。

方向很重要。向右移動時，轉移區的右側打開，左側重新貼合；向左移動時，兩者的角色相反。同一條連續密封帶會完成這兩個動作。

外密封帶的任務不同。它覆蓋暴露的槽，穿過滑座或刮塵器組件，降低污染進入。這條可見帶材受損，不一定代表內部壓力密封帶已經漏氣。

想了解密封帶幾何而不是完整運轉循環？開槽式氣缸密封機構指南會說明密封帶的開啟、反向與重新貼合路徑，本文不再重複。

滑座導向件如何承受側向負載與力矩？

SMC 的 MY1 系列使用 5 種導向配置，並以合併力矩的利用率總和不大於 1 作為評估標準。這很重要，因為活塞推力沿行程軸線作用，而偏心負載會在滑座產生俯仰、偏航或滾轉力矩。必須由選定的導向件，而不是壓縮空氣，承受這些反作用（SMC MY1 型錄）。

基本型無桿氣缸可能需要另外配置線性導向。導向型產品可以整合滑動軸承、凸輪從動件或線性導軌，但每種配置都有自己的負載、速度與力矩範圍。「導向型」這個名稱不代表不必計算。

對每一個負載分量，都要將施加的負載或力矩與型錄允許值相比。多個分量同時作用時，請遵循製造商的合併負載方程式。不要因為每個單項數值分開看似乎可接受，就核准設計。

負載偏移經常是隱藏變數。同一個質量離導向件越遠，重心的力臂越長，力矩就越大。加速與減速會增加動態力，因此滑座手動移動時感覺平順，不代表生產時軸承不會超載。

軸向能量來自氣路，但導向路徑會把外部力量迴路閉合到機台框架。如果導向件卡滯，氣動壓力會升高，而可用推力會耗在克服摩擦上。因此，力量問題的根源可能是安裝幾何，而不是氣缸缸徑。

如需詳細了解磨耗機制，請參閱側向負載如何影響氣缸軸承與密封件磨損。

流量控制、緩衝與感測器如何完成行程？

SMC 為選定的 MY1B 25、32 與 40 mm 缸徑列出 15、19 與 24 mm 的氣動緩衝行程。這些短區域說明，緩衝不是整個行程的主要速度控制。出氣節流流量控制設定運動速度；端部緩衝只處理停止前的剩餘能量（SMC MY1B 型錄）。

在大部分行程中，排氣節流會決定回程腔室排空的速度。出氣節流閥會建立受控背壓，有助於在負載變化下穩定氣動運動。開口過大可能導致快速加速；開口過小則會浪費壓力並使滑座變慢。

氣動緩衝是內建於致動器的端部排氣節流。活塞進入該區域時，緩衝密封件會限制剩餘的排氣路徑。滯留空氣壓力升高並抵抗運動，而可調式緩衝針則計量最後的排氣。目標是在不回彈、不硬碰的情況下受控到位。

如需了解調整與撞擊能量，請使用氣動緩衝指南。另一份入氣節流與出氣節流控制指南則說明迴路層級的差異。

安裝在型材內的磁性感測器會偵測活塞或滑座組件攜帶的磁鐵，並回報已到達切換位置。它不會實際停止負載，也不能證明耦合仍然接合，或量測滑座可用的力量。

究竟是什麼結束了循環？滑座在允許的能量上限內減速，感測器在安裝位置變更狀態，而控制器決定保持、反轉或開始下一個機台步驟。這些是彼此相關的事件，不是同一個事件。

如何診斷中斷的運動鏈？

ISO 4414 涵蓋氣動系統的設計、安裝、調整、操作與維護危害。診斷前，先隔離儲存能量，並固定所有可能移動的負載。機台確認安全後，依序檢查這 6 個連結，不要靠猜測就更換密封件或提高壓力（ISO 4414:2010）。

觀察到的症狀	運動鏈檢查項目	要收集的證據
發出命令後沒有移動	閥切換與端口壓力	電氣命令、閥指示、兩個氣缸端口的壓力
活塞或滑座起動緩慢	供氣填充與排氣限制	動態端口壓力、氣管內徑、接頭與消音器狀態
活塞移動但滑座沒有跟隨	磁力耦合或機械連接架	型號、耦合額定值、障礙物、活塞與滑座的相對位置
在固定位置反覆出現粗糙運動	導向件、槽、密封帶或管體狀態	滑座位置、運動方向、負載偏移、污染
一端發生硬碰	速度與緩衝調整	移動質量、量測速度、緩衝設定、型錄能量上限
感測器已變更但機構位置錯誤	感測目標與耦合狀態	感測器位置、活塞位置、滑座位置、控制器時序

先檢查活塞兩側的壓力。如果壓差不存在，故障位於上游或排氣路徑。如果存在壓差但沒有移動，請將理論推力與負載相比，並檢查是否有機械卡滯。

對磁力氣缸，要確認活塞與滑座是否仍然對齊。當迴路可能加壓時，絕不要在不確定內部活塞位置的情況下，硬把外部滑座拖到位。請遵循該型號的重新耦合程序與保持力上限。

對開槽式氣缸，要觀察漏氣或拖滯是否跟著某個實體座標、某個運動方向，或整個行程出現。只在特定位置出現的症狀，指向局部密封帶、溝槽、管體或導向件損壞；只在特定方向出現的症狀，則可能表示導引、刮拭、緩衝或負載反作用不對稱。

依我們檢視應用的經驗，一份簡短事件紀錄比「氣缸故障間歇發生」更有用。記錄命令時間、兩個端口壓力、首次可見運動、滑座位置、感測器轉態、方向、負載與停止行為。這些證據能把控制延遲與力量傳遞或導向問題分開。

無桿氣動氣缸 FAQ：工程師應了解什麼？

Parker 提供最長 6,000 mm 的 OSP-P 行程，而 SMC 引用的磁力系列涵蓋 6 至 63 mm 缸徑（Parker OSP-P 系列；SMC CY3B 型錄）。正因如此，工作原理說明無法提供通用的出力、速度、導向或緩衝上限。以下 5 個答案將可重複使用的原理與特定型號上限分開。

無桿氣缸內部有活塞嗎？

有。氣動壓力仍然作用在內部活塞上；消失的是外部活塞桿。磁力設計隔著封閉管壁傳遞活塞運動，機械接合式設計則透過密封槽把活塞連接到滑座。兩種設計的外部輸出件都是滑座。

無桿氣缸在兩個方向都能產生相同力量嗎？

許多雙作用無桿氣缸在兩個方向使用相同的有效活塞面積，因為沒有外部活塞桿扣除環形面積。不過，幾何相同不保證量測輸出相同。端口導引、排氣背壓、緩衝、密封阻力、導向摩擦、負載方向與特定型號的耦合上限，都可能讓兩個行程表現不同。

磁力耦合式無桿氣缸為什麼會脫耦？

當所需傳遞力超過型錄的磁力保持力時，就會發生脫耦。常見原因包括負載過大、加速度、撞擊、導向卡滯、障礙物或不適合的運轉條件。內部活塞可能繼續移動，而滑座留在後方；因此在嘗試製造商的重新耦合程序前，先比較活塞指示與滑座位置。

密封帶會承受外部負載嗎？

不會。內密封帶關閉壓力槽，外密封帶保護開口。軸向運動通過活塞連接架傳遞，而滑座軸承或外部導向件承受允許的側向負載與力矩。對心不良造成的密封帶路徑負載仍可能損壞密封，但密封帶不是負載導向件。

內建緩衝足以應付每一種高速應用嗎？

不夠。內部氣動緩衝有特定型號的行程與能量範圍；它是在主要速度控制迴路設定運動速度後，管理行程末段的剩餘能量。如果移動質量與速度超過型錄上限，請降低速度或在正確位置加裝外部緩衝器，不要過度關緊緩衝針。
