活塞運動學如何影響氣動系統性能？

活塞運動學定義氣動氣缸應位於哪裡、必須以多快的速度移動，以及速度應多快改變。只有將位置、速度與加速度目標，對照移動質量、氣缸兩個腔室的壓力、閥與管路的流量能力、摩擦、外部負載及行程末端能量檢查後，這些目標才具有工程上的意義。

釐清這個差異，可以避免常見的選型錯誤。供應壓力本身不會設定活塞速度，氣缸的理論推力也不能證明某個運動曲線一定可實現。應先定義所需運動，將加速度換算為淨力，確認流路，最後檢查移動系統如何停止。

重點摘要

• 運動學描述位置、速度與加速度；壓力與力則屬於動力學可行性檢查。
• 力平衡必須納入氣缸兩個腔室。
• 10 kg 的移動質量以 0.5 m/s 運動時，在加入驅動能量前帶有 1.25 J 動能。
• 最終驗收需要量測位置、時間與動態接口壓力。

活塞運動學實際描述什麼？

活塞運動學是在不指定成因的情況下描述運動。NPTEL 將運動學定義為不論成因、研究物體運動的學科，因此單軸氣缸曲線應從三個函數開始：位置、速度與加速度。這三個量必須使用同一個時間基準（NPTEL，2026 年查閱）。

對於時間 $t$ 的活塞位置 $x$，速度為：

加速度是速度的變化率：

這裡的 $x$ 通常以公尺或毫米表示，$v$ 以公尺每秒或毫米每秒表示，$a$ 則以公尺每秒平方表示。整個計算過程應維持同一套單位。

這些關係式描述的是所要求的運動，而不是實現該運動所需的氣缸硬體。像「在 0.8 s 內移動 300 mm」這樣的機台規格，還必須定義起始與結束速度、可接受的撞擊、負載變化、停留時間，以及運動是水平、垂直還是傾斜。

最實用的界線很簡單：運動學說明負載必須如何運動，動力學則檢驗氣動與機械系統是否做得到。將這兩個步驟分開，能讓假設清楚可見，也能避免把供應壓力誤當成速度。

運動曲線如何形成推力需求？

淨力是產生加速度的向量總和。NASA 指出，1 N 可使 1 kg 以 1 m/s² 加速；因此，固定 10 kg 的移動組件若要達到 5 m/s²，在尚未計入外部負載與摩擦前，需要 50 N 淨力（NASA，2026 年查閱）。

雙作用氣缸具有兩個壓力力。若將活塞桿伸出方向定義為正方向，實用的單軸力平衡如下：

在這個方程式中：

• $m$ 是總移動質量，包括適用的活塞、活塞桿、滑台、負載、工具、電纜與附件。
• $p_A$ 與 $p_B$ 是相對於同一參考值的同步腔室壓力。
• $A_A$ 與 $A_B$ 是這些腔室的有效活塞面積。
• $F_{\mathrm{load}}$ 是沿運動軸作用、帶有正負號的外部力。
• $F_{\mathrm{friction}}$ 抵抗運動方向。
• $a$ 是在所宣告正方向上的結果加速度。

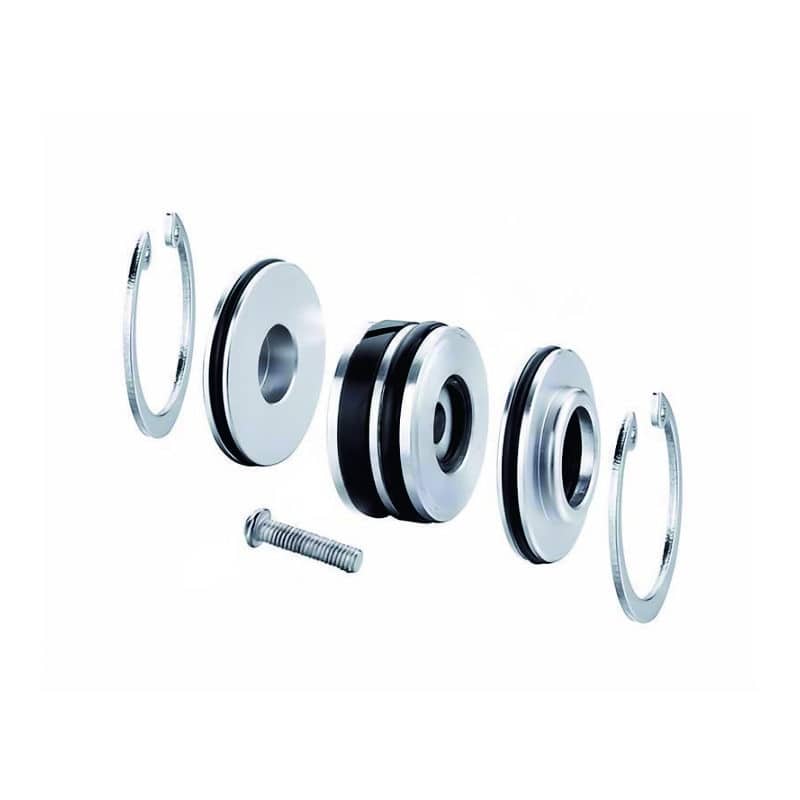

組件圖說明了為什麼不能只看負載。適用的移動質量可能包括活塞、部分或全部活塞桿、滑台、磁鐵、緊固件及連接的工具。確切邊界取決於氣缸結構，因此若製造商提供移動質量資料，應優先採用。活塞質量指南會更詳細地說明這個邊界。

在等速運動時，加速度為零，但兩個腔室的壓力仍然重要。進氣腔室必須平衡外部負載、摩擦與排氣側的壓力力。快速行程期間，排氣腔室很少會維持在大氣壓，因為閥、消音器、管路與流量控制器都會產生背壓。方向也會改變帶符號的負載項：垂直氣缸中，重量沿著運動軸作用；傾斜軸只有軸向分量起作用；水平軸的重量通常與軸向垂直。因此，10 kg 的水平負載不會自動形成 98.1 N 軸向負載。只有在定義方向、導向摩擦、加速度方向及正號慣例後，才能將質量換算為軸向重力。力平衡應使用同一時刻的兩個腔室壓力，而不是調壓器設定壓力。

為什麼供應壓力不能決定活塞速度？

活塞速度是單位時間的位移，第一階段的氣動關係是流量除以有效面積。在溫度相同的理想氣體換算下，約 1 bar 絕對壓力下的 200 L/min 自由空氣，在 7 bar 絕對壓力時約等於 28.6 L/min 的腔室容積流量；但實際安裝的流路仍必須在動態狀態下提供這個流量（Parker Schrader Bellows，2026 年查閱）。

第一階段的容積關係式為：

$v$ 是活塞速度，$Q_{w}$ 是以腔室狀態評估的體積流量，$A_{eff}$ 是運動方向上的有效面積。閥型錄中的自由空氣流量，不能在未換算其參考壓力與溫度的情況下直接代入。

壓力仍然重要，因為它會產生力並改變氣體密度。然而，打開調壓器並不保證速度會按比例增加。實際運動取決於：

• 閥在實際上下游壓力比下的流量能力。
• 管路與接頭的導通能力、長度、彎折及內徑。
• 排氣節流或進氣節流的速度控制器。
• 排氣消音器與下游背壓。
• 活塞移動時的腔室容積。
• 負載、摩擦、密封狀態與脫離靜摩擦的行為。
• 控制器命令與閥的響應。

ISO 6358-1 規定使用可壓縮流體，對氣動元件的流量特性進行穩態測試。這些元件額定值只是系統估算的輸入，不能保證氣缸在實際機台中達到特定速度（ISO，2022 年確認）。

快速升壓但幾乎沒有位移，可能表示起動摩擦過大或負載受到拘束。若運動很快但入口壓力塌落，可能表示流路受限。必須一起讀取壓力曲線與位置曲線；任何一者都不能單獨診斷系統。

如需流量參考換算與伸出／縮回面積範例，請參閱活塞速度計算指南。若壓力比很高且流量已飽和，請繼續閱讀阻塞流指南。

建立可實現的活塞運動曲線

行程時間必須換算為完整的速度曲線。 300 mm 行程在 0.8 s 內完成時，平均速度為 0.375 m/s；但起點與終點都靜止的對稱三角形曲線會達到 0.75 m/s。因此，相同的移動時間可能造成完全不同的流量與停止需求。

先從六項輸入開始：

1. 行程距離。
2. 起始與結束速度。
3. 允許的最大速度。
4. 加速度與減速度限制。
5. 兩端的停留時間。
6. 位置與循環時間容許差。

對於等加速度區段，速度與距離的關係為：

$v_0$ 與 $v_1$ 分別是區段的初始與最終速度，$a$ 是固定加速度，$\Delta x$ 是該區段內移動的距離。這個方程式是規劃近似值。氣動氣缸的實際加速度會隨腔室壓力、有效負載與摩擦變化。

梯形速度曲線包含加速、近似等速區段與減速。短行程可能根本無法達到預期的等速區段，而更接近三角形曲線。這一點很重要，因為只依平均速度選閥，可能低估峰值流量。

對於敏感負載，控制器可能會命令更平滑的 S 形斜坡，以限制躍度，也就是加速度的變化率。採用機械式流量控制器的傳統方向控制閥，無法精確重現伺服運動曲線。應根據閥的架構、感測器、控制器、氣缸摩擦及允許的位置誤差，匹配運動曲線的要求。

定義方向行程時間、缸徑、活塞桿直徑、壓力與流量參考後，請使用氣缸流量需求計算器。將結果視為閥與管路的初選資料，再驗證完整的已安裝流路。

算例：緩衝位置的 10 kg 與 0.5 m/s 代表什麼？

一個 10 kg 的移動組件以 0.5 m/s 進入緩衝時，帶有 1.25 J 的動能。 若在 15 mm 內均勻停止，理想平均減速度大小為 8.33 m/s²，理想停止時間為 0.06 s；這些數值尚未計入氣壓驅動、摩擦、洩漏或緩衝非線性。

進入緩衝時的動能為：

當 $m = 10\ \mathrm{kg}$，且進入緩衝的速度 $v_c = 0.5\ \mathrm{m/s}$ 時：

若理想化的減速度在緩衝距離 $s_c = 0.015\ \mathrm{m}$ 內保持不變：

相應的停止時間為：

這裡的 $E_k$ 是動能，$m$ 是總移動質量，$v_c$ 是量測或保守估算的進入緩衝速度，$s_c$ 是有效停止距離，$a_d$ 是理想固定減速度的大小，而 $t_d$ 是理想停止時間。

這個結果本身不能決定氣動緩衝的尺寸。停止距離內，氣缸壓力可能仍持續做正功，而且緩衝的背壓力並非常數。製造商的方法可能還會納入負載方向、驅動力、允許速度、每循環能量與熱恢復。

工具氣壓缸選型緩衝能量計算器檢查移動質量、進入緩衝速度、驅動力、停止距離與循環率所帶來的動能、驅動能量、總停止能量及每小時能量。緩衝能量 =（0.5 × 質量 × 速度² + 驅動功 + 重力功）× 安全係數移動質量撞擊速度驅動力緩衝行程開啟計算工具 ->

平方速度項值得特別留意。在相同的 10 kg 質量下，進入速度從 0.5 增加至 0.75 m/s，動能會從 1.25 增至 2.81 J。速度增加 50%，能量卻增加 125%。因此，在緩衝接合前降低負載速度，可能比小幅調整移動質量更有效。

應如何選擇與調整緩衝？

緩衝限制取決於產品。 Parker 建議其 2A 氣缸在活塞速度超過 0.1 m/s 且完成全行程時使用緩衝；其 OSP-P 說明則要求先以低速運轉，並依型號進行初始調整，而不是採用所有產品都適用的全開設定（Parker 2A；Parker OSP-P，2026 年查閱）。

依照以下選擇順序：

1. 確認確切的氣缸型號、缸徑、行程、安裝方式、緩衝選項與操作壓力。
2. 確定總移動質量與負載方向。
3. 使用進入緩衝速度，而不是平均行程速度。
4. 納入動能及製造商要求的任何驅動能量項。
5. 將結果與型號的質量－速度圖、能量限制、緩衝行程及允許循環率比較。
6. 若內建緩衝超出其公布範圍，加入外部減震器或受控減速。
7. 在預期最小與最大負載、壓力、溫度及循環率下驗證。

SMC 的 MY2 型錄說明了確切型號為何重要：列出的 16、25 與 40 mm 缸徑，其氣墊行程分別為 12、15 與 24 mm；選型則使用各型號專屬的負載對撞擊速度限制曲線（SMC，2026 年查閱）。這些數值不能直接套用到其他氣缸系列。

調整必須遵循已安裝產品的操作手冊。隔離危害、確認負載路徑、從低速開始，並在手冊要求時逐步加壓。人員應留在運動區域外。只有在氣缸到達兩端時都沒有碰撞、彈跳或強烈撞擊後，才能提高速度。

緩衝應使移動組件抵達終點時不發生尖銳撞擊或回彈。過度關小針閥可能造成提前停止、彈跳或高緩衝壓力；開得過大則可能造成機械撞擊。若調整無法涵蓋預期負載範圍的兩端，應更換硬體或調整運動曲線。

如需開放系統的緩衝壓力與溫度建模，請參閱氣動緩衝物理建模指南。高速氣缸工程師檢查清單涵蓋緩衝計算相關的導向件、安裝、閥、感測與驗收資料。

活塞運動學的機台驗證

驗證需要同步的運動與壓力資料。 Parker 的 OSP-P 試運轉說明要求先以低速檢查完整運動區域，再進入正常操作；ISO 19973-3 則另行標準化帶活塞桿氣動氣缸的可靠度測試程序，不會以一次計算出的力來指定使用壽命（Parker；ISO）。

以共同時間基準記錄以下訊號：

• 使用外部編碼器、線性位移感測器或合適機台感測器取得的位置。
• 氣缸接口的進氣側與排氣側壓力。
• 閥命令，以及可取得時的閥芯或閥狀態回授。
• 端點開關時序。
• 閥附近的供應壓力。
• 負載配置與方向。

由位置對時間的斜率計算速度，再由速度的變化計算加速度。必須謹慎套用濾波，因為對含雜訊的位置訊號微分會放大雜訊。保留原始曲線，記錄取樣率與濾波設定，並比較多個重複循環，不要只呈現一次特別平滑的運轉。

至少檢查運動的四個部分：

1. 脫離靜摩擦：從閥命令、腔室壓力變化到初始移動之間的延遲。
2. 加速：達到標稱行程速度區域前的峰值與重複性。
3. 中段行程：速度穩定性與動態壓力損失。
4. 減速：進入緩衝速度、停止距離、回彈與終點穩定。

驗收限制應描述已安裝的機台，而不只是氣缸。實用的紀錄應包含負載範圍、壓力範圍、行程時間、峰值速度、進入緩衝速度、穩定時間、過衝與測試條件。這份資料能協助維護人員區分閥逐漸偏移或消音器堵塞，與摩擦變化或機械對心不良。

若壓力或電力中斷可能使負載繼續移動，請另行使用緊急停止動力學指南評估該狀態。一般的行程末端緩衝不會自動成為安全額定的停止功能。

如需應用檢視，請透過技術聯絡頁面提供氣缸型號、缸徑、活塞桿直徑、行程、安裝方向、移動質量、所需運動時間、閥型號、管路尺寸、接口壓力曲線與位置曲線。這些資料比單獨提供供應壓力與負載更有用。

活塞運動學常見問題

活塞運動學必須與產品限制及實測條件連結。 Parker 對所引用的 2A 系列採用 0.1 m/s 作為緩衝建議門檻，而 SMC 依 MY2 缸徑發布不同的緩衝行程與質量－速度邊界，這說明沒有一個通用的壓力、速度或減速度上限適用於所有氣動氣缸。

活塞運動學與氣動氣缸動力學相同嗎？

不相同。運動學描述位置、速度與加速度，不解釋其成因。動力學則加入腔室壓力、有效面積、移動質量、外部負載、摩擦與流量行為。先定義所需運動，再用力與流量模型檢驗特定氣缸與閥系統是否能產生該運動。

供應壓力可以直接換算成活塞速度嗎？

不可以。壓力會產生力並影響空氣密度，但速度取決於進氣與排氣完整路徑的質量流量、有效活塞面積、變化中的腔室容積、負載、摩擦與背壓。應合併使用壓力與流量額定值，再在已安裝機台上量測動態接口壓力與位置。

加速度與緩衝計算應採用哪一部分質量？

應採用所評估軸的總移動質量。它可能包括活塞、適用的活塞桿移動質量、滑台、負載、工具、電纜拖鏈、軟管、緊固件及其他附件。使用型錄緩衝曲線時，請遵循製造商的定義，因為不同氣缸結構對內部移動質量的歸類可能不同。

平均行程速度足以選擇緩衝嗎？

不夠。負載進入緩衝時的速度可能高於平均行程速度，尤其是在加速後、短減速區之前。請使用實測或保守估算的進入緩衝速度、總移動質量、方向、操作壓力及製造商指定的能量或質量－速度方法，並檢查循環率或熱限制。

如何可靠地量測活塞加速度？

以有記錄的取樣率量測位置，讓位置資料與兩個氣缸接口壓力曲線及閥命令同步，再從時間歷程計算速度與加速度。由於微分會放大感測器雜訊，應保留原始訊號並註明所有濾波設定。在預期負載與壓力範圍內比較多個循環。
