Cinématique du piston : position, vitesse, force et

La cinématique du piston définit la position que doit atteindre un vérin pneumatique, sa vitesse de déplacement et la rapidité avec laquelle sa vitesse doit varier. Ces objectifs de position, de vitesse et d'accélération ne deviennent utiles qu'après vérification de la masse mobile, de la pression dans les deux chambres du vérin, de la capacité de débit du distributeur et des tubes, du frottement, de la charge extérieure et de l'énergie en fin de course.

Cette distinction évite une erreur de dimensionnement fréquente. La pression d'alimentation ne fixe pas à elle seule la vitesse du piston, et la force théorique du vérin ne prouve pas qu'un profil de mouvement est réalisable. Commencez par le mouvement requis, convertissez l'accélération en force nette, vérifiez le chemin de débit, puis contrôlez la manière dont le système mobile s'arrêtera.

Points clés

La cinématique décrit la position, la vitesse et l'accélération ; la pression et la force appartiennent à la vérification dynamique de faisabilité.

Les deux chambres du vérin doivent apparaître dans le bilan des forces.

Une masse mobile de 10 kg à 0,5 m/s porte 1,25 J d'énergie cinétique avant l'ajout de l'énergie motrice.

L'acceptation finale exige une position, un temps et une pression dynamique aux orifices mesurés.

Que décrit réellement la cinématique du piston ?

La cinématique du piston décrit le mouvement sans en attribuer la cause. Le NPTEL définit la cinématique comme l'étude du mouvement indépendamment de ce qui le provoque : le profil d'un vérin sur un axe commence donc par trois fonctions, la position, la vitesse et l'accélération. Ces trois grandeurs doivent utiliser une même référence temporelle (NPTEL, consulté en 2026).

Pour une position du piston $x$ en fonction du temps $t$ , la vitesse est :

v = \frac{dx}{dt}

L'accélération est le taux de variation de la vitesse :

a = \frac{dv}{dt} = \frac{d^2x}{dt^2}

Ici, $x$ s'exprime normalement en mètres ou en millimètres, $v$ en mètres par seconde ou en millimètres par seconde, et $a$ en mètres par seconde carrée. Gardez un seul système d'unités pendant tout le calcul.

Ces relations décrivent le mouvement demandé, et non le matériel nécessaire pour le produire. Une spécification machine telle que « déplacer de 300 mm en 0,8 s » est incomplète tant qu'elle ne définit pas aussi les vitesses de départ et d'arrivée, l'impact acceptable, la variation de charge, le temps d'attente et le fait que le mouvement soit horizontal, vertical ou incliné.

Position, vitesse et accélération sont trois vues du même mouvement commandé. Un axe pneumatique réel ne suit pas forcément des angles nets, car la pression et le débit ne peuvent pas varier instantanément.

La limite la plus utile est simple : la cinématique indique ce que la charge doit faire, tandis que la dynamique vérifie si le système pneumatique et mécanique peut le faire. Séparer ces deux étapes rend les hypothèses visibles et évite de confondre pression d'alimentation et vitesse.

Comment le profil de mouvement crée-t-il un besoin de force ?

La force nette est la somme vectorielle qui produit l'accélération. La NASA indique qu'un newton accélère un kilogramme d'un mètre par seconde carrée : un ensemble mobile constant de 10 kg nécessite donc 50 N de force nette pour atteindre 5 m/s² avant prise en compte de la charge extérieure et du frottement (NASA, consulté en 2026).

Un vérin double effet possède deux forces de pression. En définissant le mouvement positif dans le sens de la sortie de la tige, un bilan utile sur un axe est :

m a = p_A A_A - p_B A_B - F_{\mathrm{load}} - F_{\mathrm{friction}}

Dans cette équation :

$m$ est la masse mobile totale, comprenant le piston concerné, la tige, le chariot, la charge utile, l'outillage, les câbles et les accessoires.
$p_A$ et $p_B$ sont les pressions simultanées des chambres par rapport à la même référence.
$A_A$ et $A_B$ sont les surfaces efficaces du piston pour ces chambres.
$F_{\mathrm{load}}$ est la force extérieure signée le long de l'axe de mouvement.
$F_{\mathrm{friction}}$ s'oppose au sens du mouvement.
$a$ est l'accélération obtenue dans le sens positif déclaré.

Ensemble compact de vérin pneumatique démonté montrant le piston, la tige, les joints et les pièces qui peuvent contribuer à la masse mobile

L'image de l'ensemble montre pourquoi la seule charge utile ne suffit pas. La masse mobile concernée peut inclure le piston, tout ou partie de la tige, un chariot, un aimant, des fixations et l'outillage monté. La limite exacte dépend de la construction du vérin : utilisez les données de masse mobile du fabricant lorsqu'elles sont disponibles. Le guide sur l'effet de la masse du piston développe cette limite plus en détail.

Un bilan complet des forces sur un axe comprend les pressions des deux chambres, les surfaces efficaces correctes, la charge extérieure, le frottement, la masse mobile totale et un sens positif déclaré.

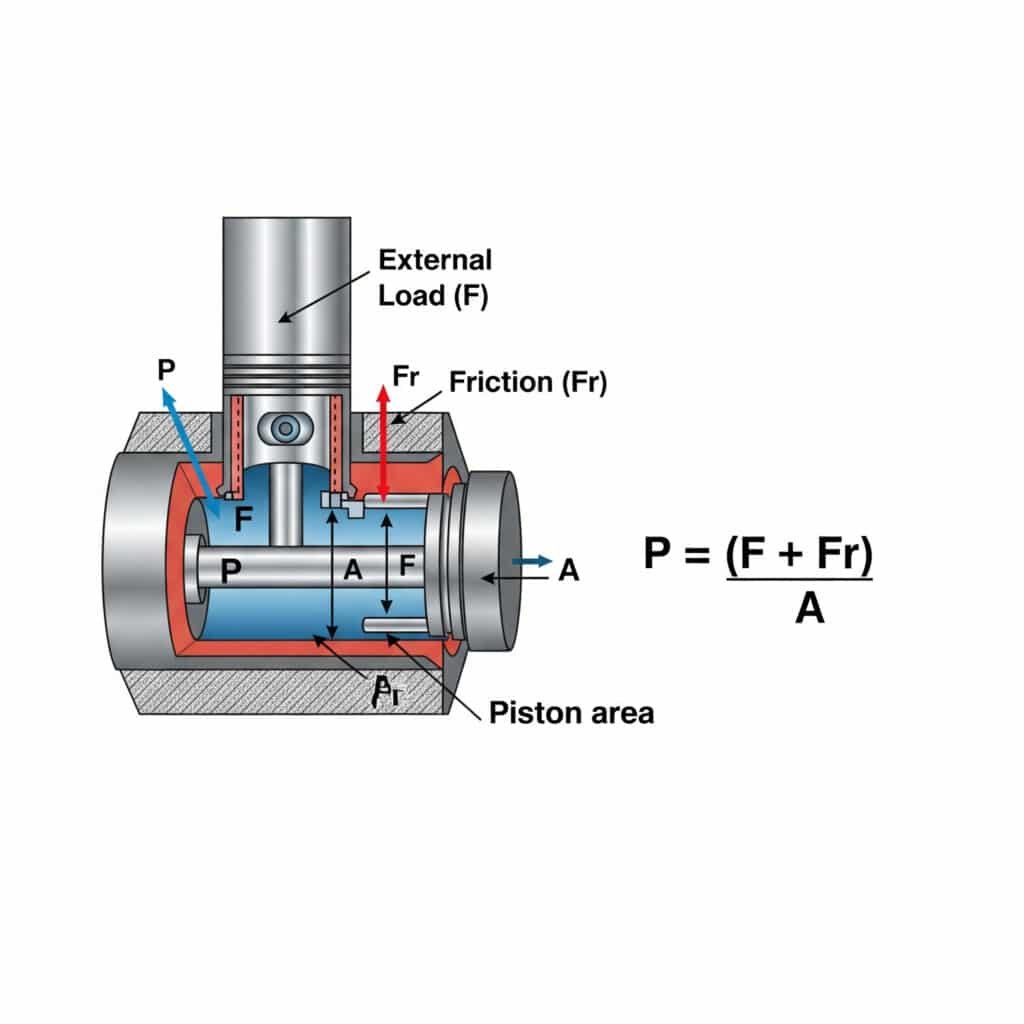

À vitesse constante, l'accélération est nulle, mais les deux pressions de chambre comptent toujours. La chambre d'entrée doit équilibrer la charge extérieure, le frottement et la force de pression côté échappement. La chambre d'échappement est rarement à la pression atmosphérique pendant une course rapide, car les distributeurs, silencieux, tubes et régulateurs de débit créent une contre-pression. L'orientation modifie aussi le terme de charge signé : le poids agit le long de l'axe pour un vérin vertical, seule sa composante axiale agit sur un axe incliné, et le poids est normalement perpendiculaire à un axe horizontal. Ainsi, une charge horizontale de 10 kg ne crée pas automatiquement une charge axiale de 98,1 N. Convertissez la masse en force de gravité axiale seulement après avoir défini l'orientation, le frottement du guidage, le sens de l'accélération et la convention de signe positive. Utilisez ensuite les pressions simultanées des chambres plutôt que la consigne du régulateur dans le bilan des forces.

Pourquoi la pression d'alimentation ne détermine-t-elle pas la vitesse du piston ?

La vitesse du piston est le déplacement par unité de temps, et sa relation pneumatique de première approche est le débit divisé par la surface efficace. Avec une conversion à température constante pour un gaz parfait, 200 L/min d'air libre à environ 1 bar absolu deviennent environ 28,6 L/min de volume de chambre à 7 bar absolus ; le chemin de débit installé doit encore fournir ce débit dynamiquement (Parker Schrader Bellows, consulté en 2026).

La relation volumique de première approche est :

v = \frac{Q_{\mathrm{w}}}{A_{\mathrm{eff}}}

$v$ est la vitesse du piston, $Q_{\mathrm{w}}$ le débit volumique évalué aux conditions de la chambre, et $A_{\mathrm{eff}}$ la surface efficace dans le sens du déplacement. Le débit d'air libre d'un catalogue de distributeur ne peut pas être inséré sans convertir sa pression et sa température de référence.

La pression reste importante parce qu'elle crée la force et modifie la masse volumique de l'air. Cependant, ouvrir un régulateur ne garantit pas une hausse proportionnelle de la vitesse. Le mouvement observé dépend de :

La capacité de débit du distributeur au rapport de pressions amont/aval réel.
La conductance, la longueur, les coudes et le diamètre intérieur des tubes et raccords.
Les régulateurs de vitesse en échappement contrôlé ou en alimentation contrôlée.
Les silencieux d'échappement et la contre-pression aval.
Le volume de la chambre lorsque le piston se déplace.
La charge, le frottement, l'état des joints et le comportement au décollage.
La commande du contrôleur et la réponse du distributeur.

La norme ISO 6358-1 spécifie les méthodes d'essai en régime permanent pour les caractéristiques de débit des composants pneumatiques utilisant des fluides compressibles. Ces valeurs de composants sont des données d'entrée pour une estimation système, et non la promesse que le vérin atteindra une vitesse particulière dans une machine réelle (ISO, confirmée en 2022).

Une montée rapide de pression accompagnée de peu de mouvement peut indiquer un frottement de décollage ou une charge retenue. Un mouvement rapide avec effondrement de la pression d'entrée peut signaler une restriction de débit. Les courbes de pression et de position doivent être lues ensemble : aucune ne permet à elle seule de diagnostiquer le système.

Utilisez le guide de calcul de la vitesse du piston pour les conversions de référence de débit et les exemples de surfaces en sortie et en rentrée. Pour les rapports de pression élevés et la saturation du débit, poursuivez avec le guide de l'écoulement étranglé.

Construire un profil de mouvement du piston réalisable

La durée de course doit être convertie en un profil de vitesse complet. Une course de 300 mm terminée en 0,8 s possède une vitesse moyenne de 0,375 m/s, mais un profil triangulaire symétrique partant du repos et revenant au repos atteint 0,75 m/s : le même temps de déplacement peut donc créer des besoins de débit et d'arrêt très différents.

Commencez avec six données :

Distance de course.
Vitesse de départ et d'arrivée.
Vitesse maximale autorisée.
Limites d'accélération et de décélération.
Temps d'attente à chaque extrémité.
Tolérance de position et de temps de cycle.

Pour un segment à accélération constante, la vitesse et la distance sont liées par :

v_1^2 = v_0^2 + 2 a \Delta x

$v_0$ et $v_1$ sont les vitesses initiale et finale du segment, $a$ l'accélération constante et $\Delta x$ la distance parcourue pendant ce segment. L'équation est une approximation de planification. L'accélération réelle d'un vérin pneumatique varie avec les pressions des chambres, la charge effective et le frottement.

Un profil de vitesse trapézoïdal comprend une accélération, une zone de vitesse approximativement constante et une décélération. Les courses courtes peuvent ne jamais atteindre la zone de vitesse constante visée et se comporter plutôt comme un profil triangulaire. C'est important, car sélectionner un distributeur à partir de la seule vitesse moyenne peut sous-estimer le débit de pointe.

Pour les charges sensibles, un contrôleur peut commander des rampes en S plus douces afin de limiter le jerk, c'est-à-dire le taux de variation de l'accélération. Un distributeur directionnel classique avec des régulateurs mécaniques de débit ne reproduira pas précisément un profil servocommandé. Faites correspondre l'ambition du profil à l'architecture du distributeur, aux capteurs, au contrôleur, au frottement du vérin et à l'erreur de position admissible.

Utilisez le calculateur de débit requis du vérin après avoir défini le temps de course directionnel, l'alésage, le diamètre de tige, la pression et la référence de débit. Considérez son résultat comme une donnée de présélection du distributeur et des tubes, puis vérifiez le chemin installé complet.

Exemple calculé : que représentent 10 kg et 0,5 m/s au niveau de l'amortissement ?

Un ensemble mobile de 10 kg entrant dans l'amortissement à 0,5 m/s porte 1,25 J d'énergie cinétique. L'arrêter uniformément sur 15 mm exige une valeur idéale moyenne de décélération de 8,33 m/s² et un temps d'arrêt idéal de 0,06 s, avant prise en compte de la force motrice, du frottement, des fuites ou de la non-linéarité de l'amortissement.

L'énergie cinétique à l'entrée de l'amortissement est :

E_k = \frac{1}{2} m v_c^2

Avec $m = 10\ \mathrm{kg}$ et une vitesse d'entrée dans l'amortissement $v_c = 0.5\ \mathrm{m/s}$ :

E_k = \frac{1}{2} \cdot 10 \cdot 0.5^2 = 1.25\ \mathrm{J}

Si la décélération idéalisée est constante sur une distance d'amortissement $s_c = 0.015\ \mathrm{m}$ :

a_d = \frac{v_c^2}{2 s_c} = \frac{0.5^2}{2 \cdot 0.015} = 8.33\ \mathrm{m/s^2}

Le temps d'arrêt correspondant est :

t_d = \frac{v_c}{a_d} = \frac{2 s_c}{v_c} = 0.06\ \mathrm{s}

Ici, $E_k$ est l'énergie cinétique, $m$ la masse mobile totale, $v_c$ la vitesse mesurée ou estimée prudemment à l'entrée de l'amortissement, $s_c$ la distance d'arrêt efficace, $a_d$ la valeur de la décélération constante idéale et $t_d$ le temps d'arrêt idéal.

Ce résultat ne dimensionne pas à lui seul un amortissement pneumatique. La pression du vérin peut continuer à fournir un travail positif pendant la distance d'arrêt, et la force de contre-pression de l'amortissement n'est pas constante. Les méthodes du fabricant peuvent intégrer l'orientation de la charge, la force motrice, la vitesse admissible, l'énergie par cycle et la récupération thermique.

OutilDimensionnement des vérinsCalculateur d’énergie d’amortissement du vérinVérifiez l'énergie cinétique, l'énergie motrice, l'énergie totale d'arrêt et l'énergie horaire à partir de la masse mobile, de la vitesse d'entrée dans l'amortissement, de la force motrice, de la distance d'arrêt et de la cadence.Énergie d’amortissement = (0,5 × masse × vitesse² + travail d’entraînement + travail de la gravité) × coefficient de sécuritémasse en mouvementvitesse d’impactentraînement forceamortissement courseOuvrir le calculateur

Le terme de vitesse au carré mérite attention. Faire passer la vitesse d'entrée de 0,5 à 0,75 m/s augmente l'énergie cinétique de 1,25 à 2,81 J pour la même masse de 10 kg. C'est une hausse d'énergie de 125 % pour une augmentation de vitesse de 50 %. Ralentir la charge avant l'engagement de l'amortissement peut donc être plus efficace qu'une petite réduction de la masse mobile.

Comment sélectionner et régler l'amortissement ?

Les limites d'amortissement sont propres à chaque produit. Parker recommande l'amortissement pour ses vérins 2A lorsque la vitesse du piston dépasse 0,1 m/s et que le piston effectue une course complète, tandis que ses instructions OSP-P exigent un premier essai à basse vitesse et un réglage initial propre au modèle, plutôt qu'une position universelle complètement ouverte (Parker 2A ; Parker OSP-P, consulté en 2026).

Suivez cette séquence de sélection :

Identifiez le modèle exact du vérin, l'alésage, la course, le montage, l'option d'amortissement et la pression de service.
Déterminez la masse mobile totale et l'orientation de la charge.
Utilisez la vitesse d'entrée dans l'amortissement, et non la vitesse moyenne de course.
Incluez l'énergie cinétique et tout terme d'énergie motrice exigé par le fabricant.
Comparez le résultat à la courbe masse-vitesse du modèle, à la limite d'énergie, à la course d'amortissement et à la cadence autorisée.
Ajoutez un absorbeur de chocs externe ou une décélération contrôlée lorsque l'amortissement intégré sort de son domaine publié.
Validez avec les charges, pressions, températures et cadences minimale et maximale attendues.

Le catalogue MY2 de SMC illustre l'importance du modèle exact : les courses d'amortissement pneumatique publiées sont de 12, 15 et 24 mm pour les alésages indiqués de 16, 25 et 40 mm, et la sélection utilise des limites propres au modèle selon la charge et la vitesse d'impact (SMC, consulté en 2026). Ces valeurs ne peuvent pas être transposées à une autre famille de vérins.

Le réglage doit suivre la notice du produit installé. Isolez les dangers, confirmez le chemin de charge, commencez à basse vitesse, mettez progressivement sous pression lorsque la notice le demande et maintenez les personnes hors de la zone de mouvement. N'augmentez la vitesse qu'après que le vérin atteint les deux extrémités sans collision, rebond ni impact brutal.

L'amortissement doit amener l'ensemble mobile en position finale sans choc net ni rebond. Fermer excessivement une aiguille peut provoquer un arrêt prématuré, un rebond ou une forte pression d'amortissement. L'ouvrir excessivement peut permettre un impact mécanique. Si le réglage ne satisfait pas les deux extrémités de la plage de charges attendue, changez le matériel ou le profil de mouvement.

Pour la modélisation de la pression et de la température dans une chambre d'amortissement ouverte, consultez le guide de la physique de l'amortissement pneumatique. La check-list des vérins haute vitesse couvre les guidages, montages, distributeurs, capteurs et données d'acceptation autour du calcul d'amortissement.

Vérification de la cinématique du piston sur la machine

La vérification exige des données de mouvement et de pression synchronisées. Les instructions de mise en service OSP-P de Parker demandent de contrôler toute la zone de déplacement à basse vitesse avant le fonctionnement normal ; la norme ISO 19973-3 normalise séparément les procédures d'essai de fiabilité des vérins pneumatiques à tige, sans attribuer une durée de vie à partir d'une seule force calculée (Parker ; ISO).

Enregistrez ces signaux sur une base de temps commune :

Position issue d'un codeur externe, d'un transducteur linéaire ou d'un capteur machine adapté.
Pression côté alimentation et côté échappement aux orifices du vérin.
Commande du distributeur et, lorsqu'elle est disponible, information de position du tiroir ou de l'état du distributeur.
Temps de commutation des capteurs de fin de course.
Pression d'alimentation près du distributeur.
Configuration de la charge utile et orientation.

Calculez la vitesse à partir de la pente de la position en fonction du temps, et l'accélération à partir de la variation de vitesse. Filtrez avec prudence, car dériver un signal de position bruité amplifie le bruit. Conservez la trace brute, documentez la fréquence d'échantillonnage et les réglages de filtrage, et comparez des cycles répétés plutôt que de présenter un seul essai exceptionnellement lisse.

Vérifiez au moins quatre parties du mouvement :

Décollage : délai entre la commande du distributeur, la variation de pression de chambre et le premier mouvement.
Accélération : valeur de crête et répétabilité avant la zone de vitesse nominale.
Milieu de course : stabilité de la vitesse et perte de pression dynamique.
Décélération : vitesse d'entrée dans l'amortissement, distance d'arrêt, rebond et stabilisation en position finale.

Les limites d'acceptation doivent décrire la machine installée, et pas seulement le vérin. Un relevé utile comprend la plage de charges, la plage de pressions, la durée de course, la vitesse de pointe, la vitesse d'entrée dans l'amortissement, le temps de stabilisation, le dépassement et les conditions d'essai. Ce dossier permet à la maintenance de distinguer un distributeur qui dérive ou un silencieux obstrué d'une variation du frottement ou de l'alignement mécanique.

Si une perte de pression ou d'alimentation électrique peut laisser la charge en mouvement, évaluez cet état séparément avec le guide de la dynamique d'arrêt d'urgence. L'amortissement normal en fin de course n'est pas automatiquement une fonction d'arrêt classée de sécurité.

Pour examiner une application, envoyez le modèle du vérin, l'alésage, le diamètre de tige, la course, l'orientation du montage, la masse mobile, le temps de mouvement requis, le modèle de distributeur, les dimensions des tubes, les traces de pression aux orifices et la trace de position via la page de contact technique. Ces données sont plus utiles que la seule pression d'alimentation et la charge utile.

FAQ sur la cinématique du piston

La cinématique du piston doit être reliée aux limites du produit et aux conditions mesurées. Parker utilise 0,1 m/s comme seuil de recommandation d'amortissement pour la série 2A citée, tandis que SMC publie des courses d'amortissement et des limites masse-vitesse différentes selon l'alésage MY2 : aucune limite universelle de pression, de vitesse ou de décélération ne convient donc à tous les vérins pneumatiques.

La cinématique du piston est-elle identique à la dynamique d'un vérin pneumatique ?

Non. La cinématique décrit la position, la vitesse et l'accélération sans expliquer leur cause. La dynamique ajoute la pression des chambres, les surfaces efficaces, la masse mobile, la charge extérieure, le frottement et le débit. Définissez d'abord le mouvement requis, puis utilisez les modèles de force et de débit pour vérifier si un vérin et un distributeur donnés peuvent le produire.

La pression d'alimentation peut-elle être convertie directement en vitesse du piston ?

Non. La pression crée une force et influence la masse volumique de l'air, mais la vitesse dépend du débit massique dans l'ensemble du chemin d'entrée et d'échappement, de la surface efficace du piston, du volume variable de la chambre, de la charge, du frottement et de la contre-pression. Utilisez ensemble les valeurs de pression et de débit, puis mesurez la pression dynamique aux orifices et la position sur la machine installée.

Quelle masse faut-il utiliser pour les calculs d'accélération et d'amortissement ?

Utilisez la masse mobile totale de l'axe évalué. Elle peut inclure le piston, la masse mobile de tige concernée, le chariot, la charge utile, l'outillage, le porte-câbles, les flexibles, les fixations et les autres accessoires. Suivez la définition du fabricant lorsque vous utilisez une courbe d'amortissement catalogue, car les différentes constructions de vérins attribuent différemment la masse interne mobile.

La vitesse moyenne de course suffit-elle pour sélectionner l'amortissement ?

Non. Une charge peut entrer dans l'amortissement plus vite que sa vitesse moyenne de course, en particulier après l'accélération et avant une courte zone de décélération. Utilisez la vitesse mesurée ou estimée prudemment à l'entrée de l'amortissement, la masse mobile totale, l'orientation, la pression de service et la méthode exacte d'énergie ou de masse-vitesse du fabricant. Vérifiez aussi les limites de cadence ou de température.

Comment mesurer fiablement l'accélération du piston ?

Mesurez la position à une fréquence d'échantillonnage documentée, alignez-la sur les deux traces de pression aux orifices du vérin et sur la commande du distributeur, puis calculez vitesse et accélération à partir de l'historique temporel. La dérivation amplifiant le bruit du capteur, conservez le signal brut et indiquez tout filtrage. Comparez des cycles répétés sur la plage de charges et de pressions attendue.

Comment la cinématique du piston affecte-t-elle les performances de votre système pneumatique ?
