تأثير حركيات المكبس في أداء الأنظمة النيوماتيكية

تحدّد حركيات المكبس الموضع الذي يجب أن تصل إليه الأسطوانة النيوماتيكية، والسرعة التي يجب أن تتحرك بها، ومعدل تغيّر هذه السرعة. ولا تصبح أهداف الموضع والسرعة والتسارع مفيدة إلا بعد التحقق منها في ضوء الكتلة المتحركة، والضغط في حجرتي الأسطوانة، وسعة تدفق الصمام والأنابيب، والاحتكاك، والحمل الخارجي، والطاقة عند نهاية الشوط.

يمنع هذا التمييز خطأً شائعًا في اختيار المقاس. فضغط الإمداد وحده لا يحدد سرعة المكبس، والقوة النظرية للأسطوانة لا تثبت إمكان تنفيذ منحنى حركة معين. ابدأ بالحركة المطلوبة، وحوّل التسارع إلى قوة محصلة، وتحقق من مسار التدفق، ثم افحص كيفية إيقاف المنظومة المتحركة.

الخلاصات الرئيسية

تصف الحركيات الموضع والسرعة والتسارع؛ أما الضغط والقوة فيدخلان في التحقق من الجدوى الديناميكية.

يجب إدخال حجرتي الأسطوانة كلتيهما في موازنة القوى.

تحمل كتلة متحركة مقدارها 10 kg عند سرعة 0.5 m/s طاقة حركية مقدارها 1.25 J قبل إضافة طاقة الدفع.

يتطلب القبول النهائي قياس الموضع والزمن والضغط الديناميكي عند المنافذ.

ما الذي تصفه حركيات المكبس فعليًا؟

حركيات المكبس هي وصف للحركة من دون إسنادها إلى سببها. يعرّف NPTEL الحركيات بأنها دراسة الحركة بصرف النظر عما يسببها؛ لذلك يبدأ منحنى حركة أسطوانة أحادية المحور بثلاث دوال: الموضع والسرعة والتسارع. ويجب أن تستخدم هذه الكميات الثلاث مرجعًا زمنيًا واحدًا مشتركًا (NPTEL، تم الاطلاع في 2026).

إذا كان موضع المكبس $x$ دالة في الزمن $t$ ، فإن السرعة تساوي:

v = \frac{dx}{dt}

والتسارع هو معدل تغيّر السرعة:

a = \frac{dv}{dt} = \frac{d^2x}{dt^2}

هنا يُعبَّر عادة عن $x$ بالمتر أو المليمتر، وعن $v$ بالمتر في الثانية أو المليمتر في الثانية، وعن $a$ بالمتر في الثانية المربعة. التزم بنظام وحدات واحد طوال الحساب.

تصف هذه العلاقات الحركة المطلوبة، لا مكونات الأسطوانة اللازمة لإنتاجها. فمواصفة آلة مثل «تحريك 300 mm خلال 0.8 s» تظل ناقصة إلى أن تحدد أيضًا سرعتي البداية والنهاية، وشدة الصدمة المقبولة، وتغيّر الحمل، وزمن التوقف، وما إذا كانت الحركة أفقية أم رأسية أم مائلة.

الموضع والسرعة والتسارع مناظير مختلفة للشوط المطلوب نفسه. وقد لا يتبع المحور النيوماتيكي الحقيقي الزوايا الحادة لأن الضغط والتدفق لا يمكن أن يتغيرا لحظيًا.

الحد الفاصل الأكثر فائدة بسيط: تحدد الحركيات ما يجب أن يفعله الحمل، بينما تختبر الديناميكا قدرة النظام النيوماتيكي والميكانيكي على تنفيذه. ويؤدي الفصل بين هاتين الخطوتين إلى إظهار الافتراضات ومنع الخلط بين ضغط الإمداد والسرعة.

كيف ينشئ منحنى الحركة متطلبًا للقوة؟

القوة المحصلة هي المجموع المتجهي الذي يولّد التسارع. توضح NASA أن نيوتنًا واحدًا يسرّع كيلوغرامًا واحدًا بمقدار متر واحد في الثانية المربعة؛ ولذلك تحتاج مجموعة متحركة ثابتة الكتلة مقدارها 10 kg إلى قوة محصلة قدرها 50 N لتحقيق تسارع 5 m/s² قبل احتساب الحمل الخارجي والاحتكاك (NASA، تم الاطلاع في 2026).

للأسطوانة مزدوجة الفعل قوتا ضغط. وإذا عُرّفت الحركة الموجبة في اتجاه امتداد القضيب، تصبح موازنة القوى المفيدة على محور واحد كما يلي:

m a = p_A A_A - p_B A_B - F_{\mathrm{load}} - F_{\mathrm{friction}}

في هذه المعادلة:

$m$ هو إجمالي الكتلة المتحركة، ويشمل المكبس والقضيب والعربة والحمولة والعدة والكابلات والملحقات ذات الصلة.
$p_A$ و $p_B$ هما ضغطا الحجرتين المتزامنان نسبةً إلى المرجع نفسه.
$A_A$ و $A_B$ هما مساحتا المكبس الفعالتان لهاتين الحجرتين.
$F_{\mathrm{load}}$ هو القوة الخارجية الموقّعة على محور الحركة.
$F_{\mathrm{friction}}$ يعاكس اتجاه الحركة.
$a$ هو التسارع الناتج في الاتجاه الموجب المحدد.

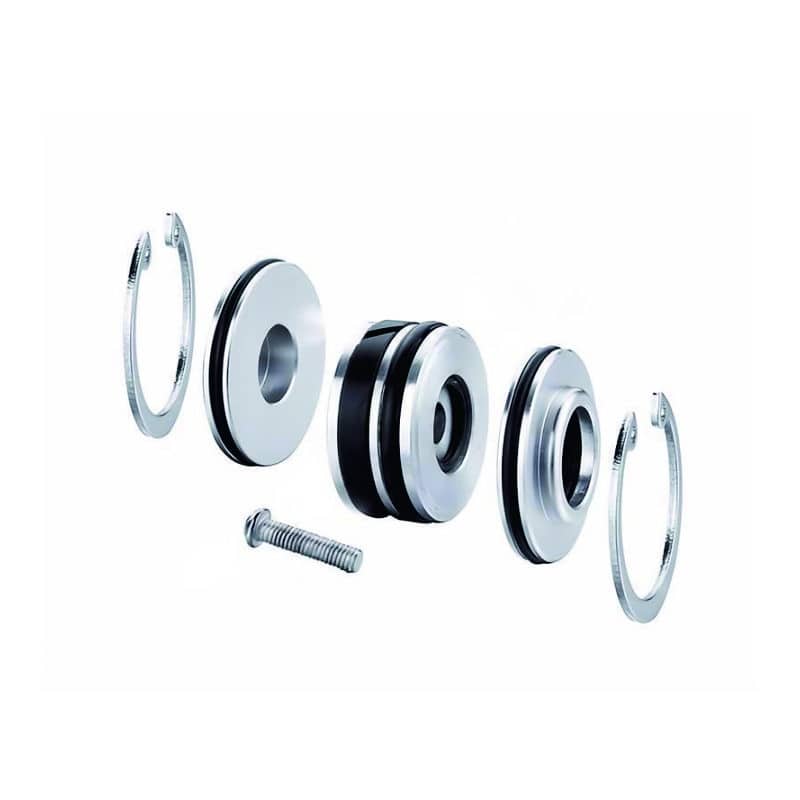

منظر تفجيري لمجموعة أسطوانة نيوماتيكية مدمجة يوضح المكبس والقضيب وموانع التسرب والأجزاء التي قد تدخل في الكتلة المتحركة

توضح صورة المجموعة لماذا لا تكفي الحمولة وحدها. فقد تشمل الكتلة المتحركة ذات الصلة المكبس، وجزءًا من القضيب أو القضيب كله، وعربة، ومغناطيسًا، ومثبتات، وعدة متصلة. ويعتمد الحد الدقيق على بنية الأسطوانة؛ لذا استخدم بيانات الشركة المصنعة للكتلة المتحركة متى توفرت. ويشرح دليل كتلة المكبس هذا الحد بمزيد من التفصيل.

تتضمن موازنة القوى الكاملة على محور واحد ضغطي الحجرتين، والمساحات الفعالة الصحيحة، والحمل الخارجي، والاحتكاك، وإجمالي الكتلة المتحركة، واتجاهًا موجبًا محددًا.

عند ثبات السرعة يكون التسارع صفرًا، لكن ضغط الحجرتين يظل مهمًا. إذ يجب أن توازن حجرة الدخول الحمل الخارجي والاحتكاك وقوة الضغط في جهة العادم. ونادرًا ما يكون ضغط حجرة العادم مساويًا للضغط الجوي في أثناء شوط سريع، لأن الصمامات وكواتم الصوت والأنابيب ومنظمات التدفق تولّد ضغطًا خلفيًا. كما يغيّر اتجاه التركيب إشارة حد الحمل: يؤثر الوزن على امتداد محور الحركة في الأسطوانة الرأسية، ولا يؤثر على محور مائل إلا مركّبه المحوري، ويكون عادة متعامدًا مع المحور الأفقي. لذلك لا تولّد حمولة أفقية مقدارها 10 kg تلقائيًا حملًا محوريًا قدره 98.1 N. لا تحوّل الكتلة إلى قوة جاذبية محورية إلا بعد تحديد الاتجاه واحتكاك الموجّه واتجاه التسارع واتفاقية الإشارة الموجبة. وبعد ذلك استخدم ضغطي الحجرتين المتزامنين بدلًا من ضغط ضبط المنظّم في موازنة القوى.

لماذا لا يحدد ضغط الإمداد سرعة المكبس؟

سرعة المكبس هي الإزاحة لكل وحدة زمن، وتساوي في العلاقة النيوماتيكية الأولية التدفق مقسومًا على المساحة الفعالة. ووفق تحويل الغاز المثالي عند تساوي درجات الحرارة، يصبح تدفق هواء حر قدره 200 L/min عند ضغط مطلق يقارب 1 bar نحو 28.6 L/min من حجم الحجرة عند ضغط مطلق 7 bar؛ ومع ذلك يجب أن يتمكن مسار التدفق المركب من توصيله ديناميكيًا (Parker Schrader Bellows، تم الاطلاع في 2026).

علاقة الحجم الأولية هي:

v = \frac{Q_{\mathrm{w}}}{A_{\mathrm{eff}}}

$v$ هي سرعة المكبس، و $Q_{\mathrm{w}}$ هو التدفق الحجمي المقوّم عند ظروف الحجرة، و $A_{\mathrm{eff}}$ هي المساحة الفعالة لاتجاه الحركة. ولا يجوز إدخال تدفق الهواء الحر المذكور في كتالوج الصمام من دون تحويل ضغطه ودرجة حرارته المرجعيين.

يظل الضغط مهمًا لأنه يولّد القوة ويغيّر كثافة الغاز. غير أن زيادة فتحة المنظّم لا تضمن زيادة متناسبة في السرعة. فالحركة المرصودة تعتمد على:

سعة تدفق الصمام عند نسبة الضغط الفعلية بين جهة المنبع وجهة المصب.
موصلية الأنابيب والوصلات وأطوالها وانحناءاتها وأقطارها الداخلية.
منظمات السرعة بخنق العادم أو خنق الدخول.
كواتم العادم والضغط الخلفي في جهة المصب.
حجم الحجرة المتغير مع حركة المكبس.
الحمل والاحتكاك وحالة موانع التسرب وسلوك بدء الحركة.
أمر المتحكم واستجابة الصمام.

تحدد المواصفة ISO 6358-1 طرق اختبار الحالة المستقرة لخصائص معدل تدفق المكونات النيوماتيكية باستخدام موائع قابلة للانضغاط. وتمثل تصنيفات المكونات هذه مدخلات لتقدير النظام، وليست ضمانًا لبلوغ الأسطوانة سرعة معينة في آلة حقيقية (ISO، تم التأكد في 2022).

قد يدل ارتفاع الضغط سريعًا مع حركة محدودة على احتكاك بدء الحركة أو وجود حمل مقيّد. وقد تدل الحركة السريعة المصحوبة بانهيار ضغط الدخول على وجود اختناق في التدفق. يجب قراءة منحنيات الضغط ومنحنى الموضع معًا؛ فلا يكفي أي منها منفردًا لتشخيص النظام.

استخدم دليل حساب سرعة المكبس لتحويل مراجع التدفق وللاطلاع على أمثلة مساحتي الامتداد والرجوع. وللنسب العالية للضغط وتشبع التدفق، تابع القراءة في دليل التدفق المختنق.

بناء منحنى حركة قابل للتنفيذ للمكبس

يجب تحويل زمن الشوط إلى منحنى سرعة كامل. فالشوط البالغ 300 mm والمنجز خلال 0.8 s له سرعة متوسطة قدرها 0.375 m/s، لكن منحنى مثلثيًا متماثلًا يبدأ وينتهي من السكون يبلغ سرعة قصوى مقدارها 0.75 m/s؛ ولذلك قد يفرض زمن الحركة نفسه متطلبات شديدة الاختلاف للتدفق والإيقاف.

ابدأ بستة مدخلات:

مسافة الشوط.
سرعة البداية والنهاية.
السرعة القصوى المسموح بها.
حدود التسارع والتباطؤ.
زمن التوقف عند كل نهاية.
سماحية الموضع وزمن الدورة.

ترتبط السرعة بالمسافة في مقطع ذي تسارع ثابت بالعلاقة:

v_1^2 = v_0^2 + 2 a \Delta x

$v_0$ و $v_1$ هما السرعتان الابتدائية والنهائية للمقطع، و $a$ هو التسارع الثابت، و $\Delta x$ هي المسافة المقطوعة خلال ذلك المقطع. هذه المعادلة تقريب تخطيطي، إذ يتغير التسارع الفعلي للأسطوانة النيوماتيكية بتغير ضغط الحجرتين والحمل الفعال والاحتكاك.

يشتمل منحنى السرعة شبه المنحرف على التسارع، ومنطقة ذات سرعة ثابتة تقريبًا، ثم التباطؤ. وقد لا تبلغ الأشواط القصيرة منطقة السرعة الثابتة المقصودة، فتتصرف بصورة أقرب إلى المنحنى المثلثي. وهذا مهم لأن اختيار صمام استنادًا إلى السرعة المتوسطة وحدها قد يقلل تقدير ذروة التدفق.

بالنسبة إلى الأحمال الحساسة، قد يأمر المتحكم بمنحدرات أكثر سلاسة على شكل S للحد من النفضة، أي معدل تغيّر التسارع. ولن يعيد صمام اتجاهي تقليدي مزود بمنظمات تدفق ميكانيكية إنتاج منحنى حركة مؤازر بدقة. وازن طموح منحنى الحركة مع بنية الصمام والمستشعرات والمتحكم واحتكاك الأسطوانة وخطأ الموضع المسموح به.

استخدم حاسبة متطلبات تدفق الأسطوانة بعد تحديد زمن الشوط في كل اتجاه، وقطر التجويف، وقطر القضيب، والضغط، ومرجع التدفق. تعامل مع نتيجتها على أنها بيانات للاختيار الأولي للصمام والأنابيب، ثم تحقق من المسار المركب كاملًا.

مثال عملي: ماذا تعني كتلة 10 kg وسرعة 0.5 m/s عند منطقة التخميد؟

تحمل مجموعة متحركة كتلتها 10 kg عند دخولها منطقة التخميد بسرعة 0.5 m/s طاقة حركية مقدارها 1.25 J. ويتطلب إيقافها بانتظام ضمن مسافة 15 mm مقدار تباطؤ متوسط مثالي قدره 8.33 m/s² وزمن إيقاف مثاليًا قدره 0.06 s، قبل إدخال تأثير دفع الضغط أو الاحتكاك أو التسرب أو لاخطية التخميد.

الطاقة الحركية عند دخول منطقة التخميد هي:

E_k = \frac{1}{2} m v_c^2

عندما تكون $m = 10\ \mathrm{kg}$ وسرعة دخول منطقة التخميد $v_c = 0.5\ \mathrm{m/s}$ :

E_k = \frac{1}{2} \cdot 10 \cdot 0.5^2 = 1.25\ \mathrm{J}

إذا كان التباطؤ المثالي ثابتًا على امتداد مسافة التخميد $s_c = 0.015\ \mathrm{m}$ :

a_d = \frac{v_c^2}{2 s_c} = \frac{0.5^2}{2 \cdot 0.015} = 8.33\ \mathrm{m/s^2}

يكون زمن الإيقاف المقابل:

t_d = \frac{v_c}{a_d} = \frac{2 s_c}{v_c} = 0.06\ \mathrm{s}

هنا $E_k$ هي الطاقة الحركية، و $m$ إجمالي الكتلة المتحركة، و $v_c$ سرعة دخول منطقة التخميد المقاسة أو المقدّرة بتحفظ، و $s_c$ مسافة الإيقاف الفعالة، و $a_d$ مقدار التباطؤ المثالي الثابت، و $t_d$ زمن الإيقاف المثالي.

لا تكفي هذه النتيجة وحدها لاختيار مقاس مخمّد نيوماتيكي. فقد يستمر ضغط الأسطوانة في أداء شغل موجب خلال مسافة الإيقاف، كما أن قوة الضغط الخلفي للتخميد ليست ثابتة. وقد تتضمن طرق الشركات المصنعة اتجاه الحمل، وقوة الدفع، والسرعة المسموح بها، والطاقة لكل دورة، والاستعادة الحرارية.

أداةاختيار الأسطوانةحاسبة طاقة تخميد الأسطوانةتحقق من الطاقة الحركية وطاقة الدفع وإجمالي طاقة الإيقاف والطاقة في الساعة انطلاقًا من الكتلة المتحركة وسرعة دخول منطقة التخميد وقوة الدفع ومسافة الإيقاف ومعدل الدورات.طاقة التخميد = (0.5 × الكتلة × السرعة² + شغل الدفع + شغل الجاذبية) × معامل الأمانالكتلة المتحركةسرعة التصادمقوة الدفعشوط التخميدفتح الحاسبة

يستحق حد مربع السرعة اهتمامًا خاصًا. فزيادة سرعة الدخول من 0.5 إلى 0.75 m/s ترفع الطاقة الحركية من 1.25 إلى 2.81 J عند ثبات الكتلة عند 10 kg. وهذه زيادة في الطاقة بنسبة 125% مقابل زيادة في السرعة بنسبة 50%. ولذلك قد يكون إبطاء الحمل قبل بدء التخميد أكثر فاعلية من إجراء تغيير بسيط في الكتلة المتحركة.

كيف ينبغي اختيار التخميد وضبطه؟

حدود التخميد خاصة بكل منتج. توصي Parker باستخدام التخميد لأسطواناتها من سلسلة 2A عندما تتجاوز سرعة المكبس 0.1 m/s وينفذ المكبس شوطًا كاملًا، بينما تشترط تعليمات OSP-P تشغيلًا أوليًا بسرعة منخفضة وضبط بداية مخصصًا للطراز بدلًا من إعداد عالمي مفتوح بالكامل (Parker 2A؛ Parker OSP-P، تم الاطلاع في 2026).

اتبع تسلسل الاختيار الآتي:

حدّد طراز الأسطوانة وقطر التجويف والشوط والتركيب وخيار التخميد وضغط التشغيل بدقة.
حدّد إجمالي الكتلة المتحركة واتجاه الحمل.
استخدم سرعة دخول منطقة التخميد، لا متوسط سرعة الشوط.
أدرج الطاقة الحركية وأي حد لطاقة الدفع تشترطه الشركة المصنعة.
قارن النتيجة بمخطط الكتلة والسرعة للطراز، وحد الطاقة، وشوط التخميد، ومعدل الدورات المسموح به.
أضف ممتص صدمات خارجيًا أو تباطؤًا محكومًا إذا كان التخميد المدمج خارج نطاقه المنشور.
تحقق عند أدنى وأقصى حمل وضغط ودرجة حرارة ومعدل دورات متوقعة.

يوضح كتالوج MY2 من SMC سبب أهمية الطراز الدقيق: تبلغ أشواط التخميد الهوائي المنشورة 12 و15 و24 mm لأقطار التجويف المدرجة 16 و25 و40 mm، ويعتمد الاختيار على خطوط حدود الحمل مقابل سرعة الصدم الخاصة بكل طراز (SMC، تم الاطلاع في 2026). ولا يجوز نقل هذه القيم إلى عائلة أسطوانات أخرى.

يجب أن يتبع الضبط دليل تشغيل المنتج المركب. اعزل مصادر الخطر، وتحقق من مسار الحمل، وابدأ بسرعة منخفضة، وارفع الضغط تدريجيًا عندما تنص التعليمات على ذلك، وأبقِ الأشخاص خارج منطقة الحركة. ولا تزد السرعة إلا بعد وصول الأسطوانة إلى الطرفين من دون تصادم أو ارتداد أو صدمة قوية.

ينبغي أن يوقف التخميد المجموعة المتحركة عند موضع النهاية من دون ضربة حادة أو ارتداد. وقد يؤدي إغلاق الإبرة بإفراط إلى توقف مبكر أو ارتداد أو ارتفاع ضغط التخميد، بينما قد يسمح فتحها بإفراط بحدوث صدمة ميكانيكية. وإذا تعذر على الضبط تلبية متطلبات طرفي نطاق الحمل المتوقع، فغيّر المكونات أو منحنى الحركة.

لنمذجة ضغط التخميد ودرجة حرارته في نظام مفتوح، راجع دليل فيزياء التخميد النيوماتيكي. وتغطي قائمة التحقق للأسطوانات عالية السرعة الموجّهات والتركيبات والصمامات والاستشعار وبيانات القبول المحيطة بحساب التخميد.

التحقق من حركيات المكبس على الآلة

يتطلب التحقق بيانات متزامنة للحركة والضغط. تدعو تعليمات التشغيل الأولي لـ OSP-P من Parker إلى فحص منطقة الحركة كاملة بسرعة منخفضة قبل التشغيل العادي؛ وتضع ISO 19973-3 بصورة منفصلة إجراءات معيارية لاختبار موثوقية الأسطوانات النيوماتيكية ذات قضبان المكبس بدلًا من استنتاج العمر التشغيلي من قيمة قوة محسوبة واحدة (Parker؛ ISO).

سجّل الإشارات الآتية على أساس زمني مشترك:

الموضع من مشفّر خارجي أو محول خطي أو مستشعر مناسب في الآلة.
الضغط عند جهة الدخول وجهة العادم في منافذ الأسطوانة.
أمر الصمام، وملاحظات موضع البكرة أو حالة الصمام عند توفرها.
توقيت مفاتيح نهاية الشوط.
ضغط الإمداد بالقرب من الصمام.
تهيئة الحمولة واتجاهها.

احسب السرعة من ميل الموضع بالنسبة إلى الزمن، والتسارع من تغير السرعة. طبّق الترشيح بحذر لأن اشتقاق إشارة موضع مشوشة يضخّم الضوضاء. احتفظ بالمنحنى الخام، ووثّق معدل أخذ العينات وإعدادات المرشح، وقارن الدورات المتكررة بدلًا من عرض دورة واحدة ملساء على نحو غير معتاد.

افحص أربعة أجزاء من الحركة على الأقل:

بدء الحركة: التأخر بين أمر الصمام وتغير ضغط الحجرة وبدء الحركة.
التسارع: القيمة القصوى وقابلية التكرار قبل منطقة سرعة الحركة الاسمية.
منتصف الشوط: استقرار السرعة وفقد الضغط الديناميكي.
التباطؤ: سرعة دخول منطقة التخميد، ومسافة الإيقاف، والارتداد، واستقرار موضع النهاية.

ينبغي أن تصف حدود القبول الآلة المركبة، لا الأسطوانة وحدها. ويتضمن السجل المفيد نطاق الحمل، ونطاق الضغط، وزمن الشوط، والسرعة القصوى، وسرعة دخول منطقة التخميد، وزمن الاستقرار، والتجاوز، وظروف الاختبار. وتتيح هذه الحزمة لفريق الصيانة التمييز بين تدهور أداء الصمام أو انسداد كاتم الصوت وبين تغير الاحتكاك أو المحاذاة الميكانيكية.

إذا كان فقد الضغط أو القدرة الكهربائية قد يترك الحمل متحركًا، فقيّم هذه الحالة بصورة منفصلة بالاستعانة بـ دليل ديناميكيات الإيقاف الاضطراري. فتخميد نهاية الشوط العادي ليس بالضرورة وظيفة إيقاف مصنفة للسلامة.

لمراجعة التطبيق، أرسل طراز الأسطوانة، وقطر التجويف، وقطر القضيب، والشوط، واتجاه التركيب، والكتلة المتحركة، وزمن الحركة المطلوب، وطراز الصمام، وأبعاد الأنابيب، ومنحنيات الضغط عند المنافذ، ومنحنى الموضع عبر صفحة التواصل الفني. هذه المدخلات أنفع من ضغط الإمداد والحمولة وحدهما.

الأسئلة الشائعة حول حركيات المكبس

يجب ربط حركيات المكبس بحدود المنتج والظروف المقاسة. تستخدم Parker سرعة 0.1 m/s حدًا للتوصية بالتخميد في سلسلة 2A المشار إليها، بينما تنشر SMC أشواط تخميد وحدودًا مختلفة لعلاقة الكتلة بالسرعة حسب قطر تجويف MY2، ما يوضح أنه لا يوجد حد شامل للضغط أو السرعة أو التباطؤ يصلح لكل أسطوانة نيوماتيكية.

هل حركيات المكبس هي نفسها ديناميكا الأسطوانة النيوماتيكية؟

لا. تصف الحركيات الموضع والسرعة والتسارع من دون بيان أسبابها. أما الديناميكا فتضيف ضغط الحجرتين والمساحات الفعالة والكتلة المتحركة والحمل الخارجي والاحتكاك وسلوك التدفق. حدّد الحركة المطلوبة أولًا، ثم استخدم نماذج القوة والتدفق للتحقق من قدرة أسطوانة وصمام محددين على تنفيذها.

هل يمكن تحويل ضغط الإمداد مباشرة إلى سرعة للمكبس؟

لا. يولّد الضغط القوة ويؤثر في كثافة الهواء، لكن السرعة تعتمد على تدفق الكتلة عبر مساري الدخول والعادم كاملين، ومساحة المكبس الفعالة، وتغيّر حجم الحجرة، والحمل، والاحتكاك، والضغط الخلفي. استخدم تصنيفات الضغط والتدفق معًا، ثم قِس الضغط الديناميكي عند المنافذ وموضع المكبس في الآلة المركبة.

ما الكتلة التي تدخل في حسابات التسارع والتخميد؟

استخدم إجمالي الكتلة المتحركة للمحور قيد التقييم. وقد تشمل المكبس، والجزء المتحرك المناسب من القضيب، والعربة، والحمولة، والعدة، وحامل الكابلات، والخراطيم، والمثبتات، والملحقات الأخرى. اتبع تعريف الشركة المصنعة عند استخدام مخطط تخميد من الكتالوج، لأن تصميمات الأسطوانات المختلفة تحتسب الكتلة الداخلية المتحركة بطرق مختلفة.

هل يكفي متوسط سرعة الشوط لاختيار التخميد؟

لا. قد تدخل الحمولة منطقة التخميد بسرعة أعلى من متوسط سرعة الشوط، ولا سيما بعد التسارع وقبل منطقة تباطؤ قصيرة. استخدم سرعة دخول منطقة التخميد المقاسة أو المقدّرة بتحفظ، وإجمالي الكتلة المتحركة، والاتجاه، وضغط التشغيل، وطريقة الشركة المصنعة المحددة للطاقة أو لعلاقة الكتلة بالسرعة. وافحص أيضًا حدود معدل الدورات والحدود الحرارية.

كيف يمكن قياس تسارع المكبس بصورة موثوقة؟

قِس الموضع بمعدل أخذ عينات موثق، وزامنه مع منحنيي الضغط عند منفذي الأسطوانة وأمر الصمام، ثم احسب السرعة والتسارع من السجل الزمني. ولأن الاشتقاق يضخّم ضوضاء المستشعر، احتفظ بالإشارة الخام واذكر أي ترشيح مطبق. قارن دورات متكررة عبر نطاق الحمل والضغط المتوقع.
