物理定律如何支配氣動氣缸性能?

用 5 個物理模型與公式,預測氣動氣缸的推力、加速度、氣流、阻塞流與壓力響應,並透過範例驗證選型。

分享
用於說明缸徑、活塞桿、腔室壓力與推力平衡的雙作用氣動氣缸

物理定律如何支配氣動氣缸性能?

氣動氣缸物理分成多個層次。壓力作用於不等的活塞面積,決定可用推力;牛頓第二定律把剩餘力與加速度連結;氣體狀態與質量平衡方程式解釋腔室壓力;可壓縮流限制則決定閥能多快填充與排空腔室。沒有一個方程式能預測完整行程。F=pAF = pA 關係式是有用的靜態起點,但單靠它無法考慮桿側背壓、密封摩擦、變化中的氣體質量、閥限制、移動負載或行程末端能量。

計算前先選定邊界。

重點摘要
  • 50 mm 缸徑在 6 bar 表壓下,尚未扣除摩擦與背壓前可產生 1,178 N 理論伸出推力。
  • 淨推力取決於氣缸兩個腔室。
  • 氣體定律需要絕對壓力與絕對溫度。
  • 理想空氣流在下游與上游絕對壓力比接近 0.528 時會阻塞。

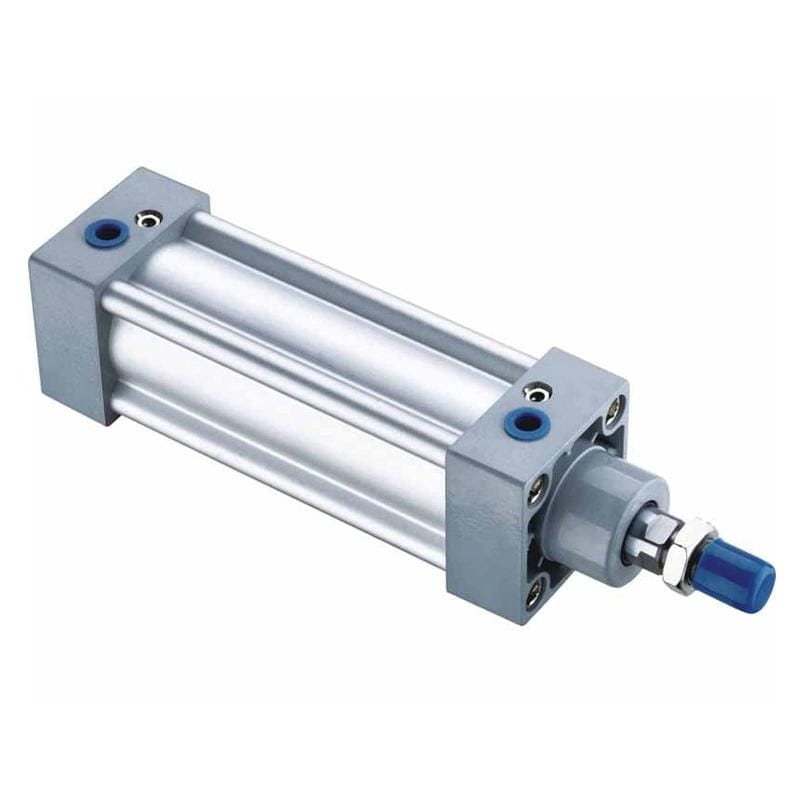

用於說明缸徑、活塞桿與兩個工作腔室的拉桿式雙作用氣動氣缸

一個氣缸行程背後的 5 個模型

NASA 將壓力表示為力除以面積,將牛頓第二定律表示為力等於質量乘以加速度,並將理想氣體狀態方程式表示為 pV=nRTpV = nRTNASA 壓力,2021 年;NASA 牛頓定律,2021 年;NASA 理想氣體)。工作中的氣缸仍需要質量流量與能量模型。

每個模型回答不同的工程問題:

模型主要問題典型輸入單獨不能預測什麼
壓力-面積推力現在可用多少軸向推力?兩側腔室壓力、缸徑、桿徑、摩擦加速度、行程時間、撞擊
牛頓第二定律負載會多快加速?淨推力、移動質量、外部阻力腔室壓力歷史
氣體狀態與能量腔室壓力如何隨質量、容積與溫度響應?絕對壓力、容積、質量、溫度、熱傳遞沒有流量模型時的閥限制
可壓縮質量流量空氣能多快進入或離開?上游/下游絕對壓力、溫度、導通能力沒有腔室與運動方程式時的機械負載響應
動能緩衝或減震器必須耗散什麼?有效移動質量、速度可用行程時間或緩衝能力

帕斯卡原理仍然有用:封閉流體中某一點的壓力會向各方向作用。然而,氣動氣缸不是靜態液壓機。兩個氣體容積會改變,閥也會增加與移除質量。空氣被壓縮、活塞移動,熱量可以進入或離開。

大多數錯誤都來自把正確定律用在無效邊界外。靜態推力表不能證明行程時間,閥流量額定值也不能證明負載會加速。

一個氣動氣缸行程使用的 5 個物理模型 垂直工程圖把壓力推力、牛頓運動、氣體狀態、可壓縮質量流量與動能,連接到不同的氣缸性能決策。 一個行程,5 個相連模型 使用與正在作出的決策相符的模型 1. 壓力與有效面積 結果:可用的伸出或縮回推力 檢查兩側腔室、桿面積、摩擦與外部大氣 2. 牛頓運動 結果:扣除外部阻力後的加速度 加入重力、夾具摩擦、慣性與變化中的機構幾何 3. 氣體狀態與腔室能量 結果:質量、容積與溫度改變時的壓力響應 使用絕對壓力與溫度;說明熱力學假設 4. 可壓縮質量流量 結果:填充、排氣、壓力延遲與流量上限 使用元件導通能力與絕對壓力比 5. 動能與停止 結果:緩衝、止擋與減震器需求
推力、加速度、壓力響應、氣流與停止能量彼此相關,但不能互換計算。

兩側腔室壓力如何設定淨推力?

Parker 的氣缸指南分開計算伸出與桿側壓力的相反推力,並警告背壓永遠不會完全消失(Parker《氣缸設計》)。對 50 mm 缸徑、6 bar 表壓,理想無桿側推力在扣除任何相反壓力與摩擦前為 1,178 N。

對缸徑 DD 與桿徑 dd,完整活塞面積與桿側環形面積為:

Ap=πD24A_p = \frac{\pi D^2}{4}
Aa=π(D2d2)4A_a = \frac{\pi(D^2-d^2)}{4}

使用相對於同一局部大氣的表壓,有效伸出推力為:

Fact=pc,gAppr,gAaFfF_{\mathrm{act}} = p_{c,g}A_p - p_{r,g}A_a - F_f

其中,pc,gp_{c,g} 是無桿側表壓,pr,gp_{r,g} 是桿側表壓,FfF_f 是密封件與導向摩擦。使用帕斯卡與平方公尺,才能得到牛頓。

假設 50 mm 缸徑、20 mm 活塞桿的氣缸伸出,無桿側為 5.5 bar 表壓,桿側為 0.8 bar 表壓。完整面積為 0.001963 m²,環形面積為 0.001649 m²。若估計摩擦力為 70 N:

Fact=(550000)(0.001963)(80000)(0.001649)70878 NF_{\mathrm{act}} = (550000)(0.001963) - (80000)(0.001649) - 70 \approx 878\ \mathrm{N}

雖然調壓器可能顯示 6 bar,致動器在該瞬間實際只提供約 878 N。供應路徑損失降低了無桿側壓力;排氣節流造成桿側背壓;摩擦消耗其餘裕度。

單桿雙作用氣動氣缸的推力平衡 無桿側壓力推動活塞伸出,而桿側背壓、密封摩擦與外部負載抵抗運動。 伸出推力是兩腔室的平衡 無桿側腔室 完整活塞面積 桿側腔室 環形面積 無桿側壓力力 桿側背壓 外部負載 密封與導向摩擦
During extension, the cap-end pressure acts on full piston area. 桿側背壓 acts on the smaller annular area, while friction and the machine load oppose motion.

為什麼這裡可以使用表壓?大氣壓力作用在外露活塞桿上,會抵消兩個內部壓力力中的大氣部分。若使用絕對壓力,外部大氣力也必須出現在自由體圖中。混用參考值會悄悄產生誤差。

工具氣壓缸選型缸出力計算器輸入缸徑、活塞桿直徑、工作壓力、摩擦裕度與安全係數,比較理想推力與拉力,再檢查動態背壓。出力 = 壓力 × 有效面積缸徑活塞桿直徑工作壓力摩擦預留開啟計算工具

牛頓第二定律如何設定加速度?

NASA 說明,定質量運動遵循 F=maF = ma,加速度由淨外力決定,而不是由某一個單獨的力決定(NASA 牛頓定律,2021 年)。若氣缸範例有 878 N 可用推力,650 N 阻力會留下 228 N 用於加速。

軸向運動遵循:

meffa=FactFextm_{\mathrm{eff}}a = F_{\mathrm{act}} - F_{\mathrm{ext}}

其中,meffm_{eff} 包含活塞、活塞桿或滑台、夾具、負載,以及機構反映的任何質量。FextF_{ext} 包含重力、製程反作用力、導向摩擦、彈簧力與其他相反負載。

若有效移動質量為 45 kg:

a=878650455.07 m/s2a = \frac{878 - 650}{45} \approx 5.07\ \mathrm{m/s^2}

這個加速度是瞬時值。氣缸壓力、機構角度、摩擦與外部製程力都可能在行程中改變。連桿也可能轉換力與速度,因此氣缸軸向結果不會自動等於工具端的力。

靜態負載不等於動態負載

水平搬運一旦開始移動,可能只需要很小的穩態力,卻在起動時需要很高的加速度力。垂直軸在整個行程中都必須承受重力。壓床與夾具可能只在末端附近遇到最大阻力。

依我們的經驗,有用的尺寸工作表會分成 4 列:穩態製程力、重力、加速度力與摩擦。把它們合併成一個未解釋的「安全係數」,會讓故障排查更困難,因為看不出是哪項假設改變。

牛頓第二定律也說明,較高流量不會直接產生更多推力。較高質量流量可以更快建立腔室壓力,可能在加速期間維持推力;但機械響應仍取決於壓力淨推力減去負載。

理想氣體定律何時適用?

NASA 給出理想氣體狀態方程式 pV=nRTpV = nRT,並要求使用絕對壓力與絕對溫度(NASA 理想氣體)。固定質量、定溫時,容積減少 10% 會使絕對壓力增加約 11.1%,而不是 10%。

對封閉、定質量、等溫氣體容積:

p1V1=p2V2p_1V_1 = p_2V_2

如果 0.50 L 滯留空氣起始為 7 bar 絕對壓力,並被壓縮到 0.45 L:

p2=p1V1V2=70.500.457.78 bar absolutep_2 = p_1\frac{V_1}{V_2} = 7\frac{0.50}{0.45} \approx 7.78\ \mathrm{bar\ absolute}

這是有效的波以耳定律範例,因為已說明質量與溫度假設。當方向控制閥仍連接時,它不是帶負載行程的完整模型。

質量仍會跨越邊界。

閥供氣腔室的質量正在改變

伸出期間,無桿側容積增加,空氣流入;同時,桿側容積縮小,空氣流出。先從腔室質量平衡開始:

dmidt=m˙i,inm˙i,out\frac{dm_i}{dt} = \dot{m}_{i,\mathrm{in}} - \dot{m}_{i,\mathrm{out}}

幾何提供容積速率:

dVdt=Aeffv\frac{dV}{dt} = A_{\mathrm{eff}}v

壓力接著由質量、容積與溫度共同決定。快速填充可能升高氣體溫度;膨脹與排氣可能降低溫度。透過筒壁的熱傳遞,使過程偏離完美等溫與完美絕熱兩種狀態。

請參閱多方指數氣缸過程,了解 pVn=CpV^n=C 如何近似特定的定質量區間。不要在閥流量未受控的期間跨區間套用。

可壓縮流何時限制氣缸速度?

ISO 6358-1 規定具有固定或可變內部流路的氣動元件穩態流量測試,但排除會與氣體交換能量的氣缸(ISO 6358-1,2013 年)。閥與接頭資料可以描述致動器周圍的限制,不能描述完整的運動氣缸響應。

若要進行全系統處理,氣動系統中的氣體動力學指南深入說明密度、溫度、導通能力、管路容積與壓力響應。本節只處理一個較窄的決策:何時氣缸速度計算必須從體積速率改為可壓縮質量流量。

關係式 Q=AvQ = Av 只有在 QQ 是腔室壓力與溫度下的實際體積速率時才安全。型錄流量通常以 NL/min、ANR、SCFM 或其他參考條件表示,代表定義參考狀態下的等效容積。

質量流量可以避免這項歧義:

m˙=ρAv\dot{m} = \rho Av

密度 ρρ 會隨壓力與溫度改變。因此,標準參考條件下 500 L/min,不等於 6 bar 絕對壓力腔室內的相同物理體積速率。

亞音速與阻塞流

對流經限制件的理想氣體,下游與上游絕對壓力的臨界比為:

(p2p1)crit=(2γ+1)γγ1\left(\frac{p_2}{p_1}\right)_{\mathrm{crit}} = \left(\frac{2}{\gamma+1}\right)^{\frac{\gamma}{\gamma-1}}

γ1.4γ ≈ 1.4 的空氣,理想比約為 0.528。如果閥上游為 7 bar 絕對壓力、下游為 1 bar 絕對壓力,比值約 0.143,因此最窄的有效通道可能阻塞。在上游狀態與有效面積固定時,進一步降低下游壓力不會增加質量流量。

NASA 推導了馬赫 1 時的質量流量上限,並說明阻塞質量流量取決於喉部面積、上游總壓力、上游總溫度、氣體常數與比熱比(NASA 質量流量)。實際氣動元件應在可用時使用其測試音速導通能力與臨界壓力比。

如需更詳細的邊界,請參閱阻塞流物理如何限制氣動氣缸最大速度與性能。日常選型先計算行程需求,再使用製造商資料檢查完整供應與排氣路徑。

填充與排氣都很重要

即使供應壓力足夠,排氣路徑受限時氣缸仍可能移動緩慢。伸出時桿側背壓會扣除推力;堵塞的消音器或方向錯誤的速度控制器會限制離開腔室的質量流量。

在相同時間基準上測量閥入口壓力與氣缸兩個接口壓力。機台停止後觀察調壓器,無法揭示加速期間的壓力塌陷。

方程式應使用表壓還是絕對壓力?

NIST 將 1 標準大氣壓定義為正好 101,325 Pa,約等於 14.6959 psi(NIST 壓力與氣體流量換算)。因此,只有在當地大氣等於標準值時,6 bar 表壓才約等於 7.01325 bar 絕對壓力。

使用符合計算的壓力參考值:

計算建議壓力參考原因
對側排氣的簡化氣缸推力表壓一致寫出力平衡時,大氣貢獻會抵消
兩腔室推力使用同一環境參考的表壓,或完整絕對壓力自由體兩腔室力與外露活塞桿大氣力必須一致
理想氣體狀態方程式絕對壓力零壓力必須代表真空
密度與質量流量絕對壓力氣體密度取決於絕對狀態
阻塞流壓力比絕對壓力表壓比沒有物理意義
型錄壓力換算保留原有參考bar(g)、bar(a)、psig 與 psia 不可互換

用以下方式換算參考值:

pabs=pg+patm,localp_{\mathrm{abs}} = p_g + p_{\mathrm{atm,local}}

標準大氣壓是換算參考,不是對安裝地點的保證。天氣與高度會改變當地大氣壓力。當所需準確度使差異變得重要時,請使用當地壓力。

請參閱絕對壓力指南,了解高度、壓縮比與參考狀態錯誤。處理資料表時,先確定壓力參考,再用壓力轉換器換算 bar、psi、MPa、kPa 與 kgf/cm²。

以物理為先的尺寸選型流程

讓 50 mm 缸徑氣缸完成 500 mm 掃掠,無桿側約移動 0.982 L。若在 0.5 秒內完成行程,平均腔室容積流量約需 118 L/min,尚未加入死容積、壓力參考換算、洩漏與加速度影響。

依照以下順序:

  1. 定義機械工作。 記錄負載方向、製程力、有效移動質量、行程、目標時間、方向、機構幾何與停止方法。
  2. 估算理論推力。 計算活塞與環形面積,分開檢查伸出與縮回。
  3. 建立真實力平衡。 加入預期腔室背壓、摩擦、重力、製程反作用與所需加速度。
  4. 計算掃掠容積。 響應時間重要時,納入氣缸死容積與相關管路容積。
  5. 正確換算流量參考。 說明流量是實際、正常、標準、ANR 或自由空氣供應,並標出參考壓力與溫度。
  6. 選擇供應與排氣導通能力。 把閥、接頭、管路內徑、速度控制器、接口通道與消音器視為相連路徑檢查。
  7. 檢查停止能量。 計算移動動能,與氣缸緩衝、外部止擋或減震器額定值比較。
  8. 動態驗證。 在真實負載下記錄兩側腔室壓力與位置或行程時間。

對 50 mm 範例,在溫度不變且平均腔室壓力估計為 6 bar 絕對壓力時,以 1.01325 bar 絕對壓力為參考,約相當於 698 normal L/min。這是篩查值,不是保證的閥額定值。

快速面積與耗氣方程式請使用氣缸公式中心動態腔室壓力指南說明如何測試所選迴路在運動時是否能提供這些假設。

提高速度前先檢查能量

行程末端動能為:

Ek=12meffv2E_k = \frac{1}{2}m_{\mathrm{eff}}v^2

速度加倍會使動能增加 4 倍。因此,即使氣缸推力不變,節省循環時間的流量改變仍可能超過緩衝或安裝能力。對重負載軸提高速度前,使用緩衝能量計算器

可辯護的設計會把每個型錄選擇連接到一個主導邊界:缸徑對應推力、閥導通能力對應質量流量、管路容積對應響應、緩衝能力對應能量、安裝方式對應外部負載路徑。這條鏈比一個過大的安全係數更有用。

氣動氣缸物理常見問題

ISO 6358 自 2013 年起標準化元件流量表徵,而 NASA 的氣體與運動方程式說明,沒有一個公式能涵蓋閥供氣的運動腔室。以下 4 個問題處理最容易扭曲氣缸計算的壓力參考、推力、速度與氣體定律錯誤。

氣動氣缸推力應使用表壓還是絕對壓力?

對一致撰寫的氣缸推力平衡,表壓很方便,因為大氣貢獻會抵消。氣體狀態、密度與阻塞流計算需要絕對壓力。如果單桿推力圖使用絕對壓力,就要加入作用在外露桿面積上的大氣壓力,不能默默省略。

為什麼實際氣缸推力低於壓力乘以活塞面積?

簡單乘積只給出一個理想壓力力。實際可用推力還包括對側腔室背壓、較小的桿側面積、密封與導向摩擦、重力、製程反作用與動態壓力損失。當靜態調壓器設定預測的推力高於機台實際產出時,應在運動期間量測兩個接口壓力。

提高壓力一定會讓氣動氣缸更快嗎?

不一定。較高上游壓力可能增加可用推力,也可能增加限制件中的質量流量,但速度仍取決於閥導通能力、管路與接口限制、排氣能力、腔室容積、負載與流量控制設定。流量阻塞後,再降低下游壓力不會增加質量流量。

波以耳定律可以預測完整的帶負載氣缸行程嗎?

不能單靠它。波以耳定律描述定溫下的固定質量。帶負載氣缸通常讓質量進入一個腔室、離開另一個腔室,改變兩側腔室容積、交換熱量並加速負載。應將質量與能量平衡,和閥流量及機械運動方程式耦合。
