Fertigungskompetenz bewerten: Worauf es bei einem Zylinderhersteller ankommt

Bewerten Sie ein Zylinderwerk anhand der Nachweise, die Ihre Zeichnung mit einem reproduzierbaren Fertigungsergebnis verbinden. Maschinenmarken, Produktionsfläche, Zertifikate und Vertriebsangaben liefern nützliche Anhaltspunkte. Sie beweisen jedoch nicht, dass der Lieferant Ihre kritischen Merkmale beherrscht, Änderungen kontrolliert, den fertigen Zylinder prüft oder die vereinbarte Konfiguration dauerhaft zuverlässig liefert. Die aussagekräftigste Prüfung verfolgt einen repräsentativen Auftrag. Beginnen Sie mit dessen Anforderungen und verfolgen Sie anschließend Material, Prozessfolge, Prüfergebnisse, Montageprotokoll, Funktionsprüfung, Verpackung und Versand. Dieser Ansatz trennt sichtbare Betriebsmittel von einem tatsächlich funktionierenden Fertigungssystem und schafft für Einkauf, Entwicklung und Qualitätssicherung dieselbe Freigabegrundlage.

Das Wichtigste in Kürze

• Legen Sie kritische Anforderungen und Abnahmenachweise fest, bevor Sie Werke vergleichen
• Prüfen Sie Zertifikatsstatus, Rechtsträger, Standort, Geltungsbereich und einschlägige Zylindernormen jeweils gesondert
• Verfolgen Sie einen realen Fertigungsdatensatz vom Materialeingang bis zum Versand
• Geben Sie Muster und Serienlenkung gemeinsam frei; ein gutes Erstmuster belegt keine reproduzierbare Serienfertigung

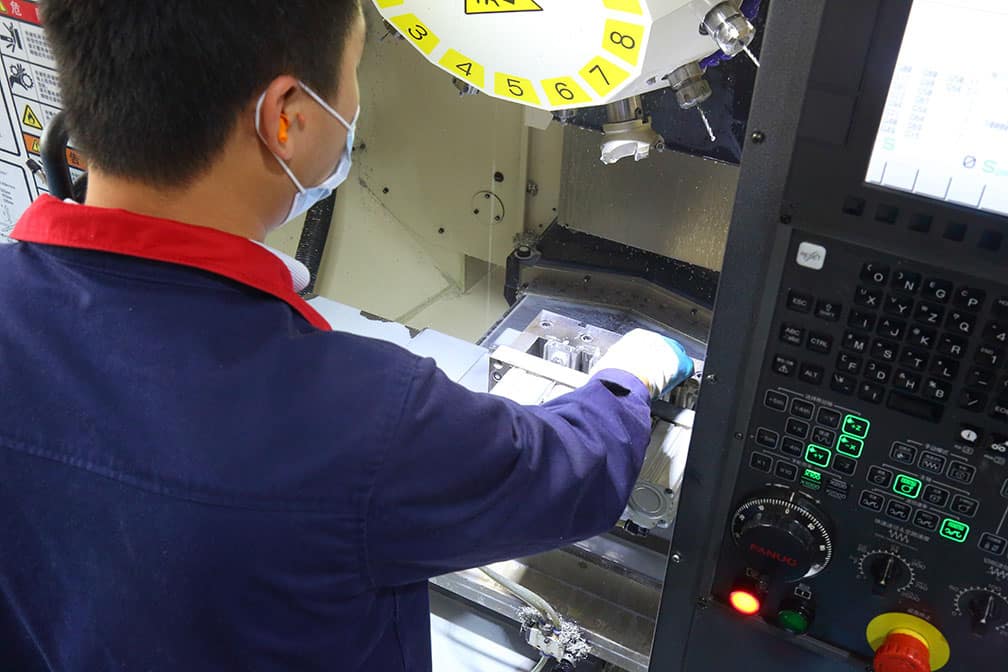

Ein Foto aus der Fertigung bestätigt, dass die Anlage zum Aufnahmezeitpunkt vorhanden war. Es belegt weder Eigentum und Wartungszustand noch Messfähigkeit, verfügbare Kapazität oder die Fertigung der in Ihrem Angebot genannten Teile auf dieser Anlage. Prüfen Sie diese Punkte anhand von Aufzeichnungen und einer live verfolgten Fertigung.

Was sollten Sie vor dem Audit eines Zylinderherstellers festlegen?

Die veröffentlichte ISO 15552:2018 gilt für Pneumatikzylinder mit lösbaren Befestigungen, Kolbendurchmessern von 32 mm bis 320 mm und einem maximalen Nenndruck von 1.000 kPa. Ihr Geltungsbereich betrifft die maßliche Austauschbarkeit und stellt keine pauschale Zusicherung für Werkstoff, Leckage, Lebensdauer oder Anwendungseignung dar (ISO 15552:2018, abgerufen am 26. Juli 2026).

Beginnen Sie mit einem gelenkten Anforderungspaket. Hat der Käufer nicht definiert, was gefertigt werden muss und wie die Konformität bewertet wird, kann ein Werksaudit lediglich allgemeine Eindrücke erfassen.

Übermitteln Sie mindestens:

• die gelenkte Zeichnung einschließlich Revisionsstand;

• Zylindertyp, Kolbendurchmesser, Hub, Befestigung, Anschluss, Sensor- und Zubehörkonfiguration;

• Betriebsdruck, zulässigen Druck, Temperatur, Medium, Einschaltdauer, Geschwindigkeit, Last und Querlastbedingungen;

• Anforderungen an Werkstoff, Beschichtung, Dichtungswerkstoff, Schmierstoff und Sauberkeit, sofern relevant;

• qualitätskritische Merkmale (Critical to Quality, CTQ) mit Toleranzen und Prüfverfahren;

• Abnahmeanforderungen für Leckage, Funktion, Druckfestigkeit, Dauerhaltbarkeit und Umgebungsbedingungen;

• erforderliche Aufzeichnungen, Stichprobengröße, Rückverfolgbarkeitsstufe, Verpackung, Kennzeichnung und Bedingungen für Änderungsmitteilungen.

Ordnen Sie jeden Normenverweis seinem tatsächlichen Geltungsbereich zu. Ein Befestigungsbild nach ISO 15552 kann beispielsweise die Austauschbarkeit unterstützen. Es bestätigt jedoch nicht, dass ein Ersatzprodukt denselben Kolbenstangendurchmesser, dieselbe Dämpfungsenergie, Sensoranordnung, Dichtungsverträglichkeit oder Lebensdauer besitzt. Nutzen Sie die Checkliste zur Austauschbarkeit nach ISO 15552, bevor Sie eine Maßnorm als vollständige Ersatzspezifikation behandeln.

Anforderung	Anzufordernder Nachweis	Freigabefrage
Kritische Maße	Mit Prüfmerkmalen nummerierte Zeichnung und Prüfbericht	Stimmen die dokumentierten Merkmale, Bezüge, Einheiten und Toleranzen mit der freigegebenen Zeichnung überein?
Werkstoffe und Dichtungen	Materialzeugnis, Werkstoffdeklaration und freigegebener Lieferantennachweis	Lässt sich das im Muster verwendete Los bis zum angegebenen Werkstoff zurückverfolgen?
Oberflächenzustand	Zeichnungsanforderung, Verfahren, Messgerät und Messergebnis	Wurde der festgelegte Kennwert auf der richtigen Oberfläche und in der richtigen Richtung gemessen?
Druck und Leckage	Prüfverfahren, kalibrierte Messgeräte, Abnahmegrenze und Ergebnis	Bildet die Prüfung den vereinbarten Druck, die Dauer, das Medium und die zulässige Leckage ab?
Funktionsverhalten	Je nach Anwendung Prüfungen von Hub, Dämpfung, Losbrechkraft, Sensor und Last	Entspricht die Prüfung der vorgesehenen Einbau- und Betriebsbedingung?
Konfiguration	Stückliste und Revisionsnachweis	Lässt sich die gelieferte Einheit den freigegebenen Komponenten und dem Zeichnungsstand zuordnen?

Bei der Lieferantenfreigabe sollte „das Werk“ nicht die praktische Freigabeeinheit bilden. Die Freigabe muss das Werk zusammen mit einer definierten Produktfamilie, Prozessfolge, Fertigungsstätte, Zeichnungsrevision und einem Abnahmeplan abdecken. Ein Lieferant kann einen Standardzylinder sicher bearbeiten und dennoch nicht für einen langhubigen kolbenstangenlosen Antrieb, eine Sonderbeschichtung oder eine validierte Montage für reinheitskritische Anwendungen qualifiziert sein.

Kann die Anlagenliste eines Werks die Prozessfähigkeit belegen?

ASQ beschreibt sechs Einflussfaktoren eines Fertigungsprozesses: Methoden, Materialien, Personal, Maschinen, Messung und Umgebung. Eine Maschinenliste deckt nur einen dieser Faktoren ab. Ein aussagekräftiges Audit verfolgt das Zusammenwirken aller sechs an einem realen Zylinderbauteil, anstatt Anlagen lediglich nach Alter, Marke oder Achszahl zu bewerten (ASQ, 2001).

Wählen Sie ein CTQ-Merkmal aus der Zeichnung und verfolgen Sie es durch die Fertigung. Zylinderbohrung, Kolbendichtungsnut, Kolbenstangengewinde, Anschlusslage oder Schlittenbezug eignen sich gut, weil ihre Funktion sowohl von der Geometrie als auch von der Prozesslenkung abhängt.

Bitten Sie die Bedien- oder Prozessverantwortlichen, Folgendes zu zeigen:

1. die am Arbeitsplatz verfügbare freigegebene Zeichnung mit Revisionsstand;

2. die verwendete Maschine, das Programm, die Vorrichtung, das Werkzeug und die Arbeitsanweisung;

3. die Einrichtfreigabe und den Erstteilnachweis;

4. Messverfahren, Messgeräte-ID, Auflösung und Kalibrierstatus;

5. den Reaktionsplan, wenn sich ein Ergebnis seinem Grenzwert nähert oder diesen überschreitet;

6. die zugehörige Aufzeichnung für das tatsächlich gefertigte Los.

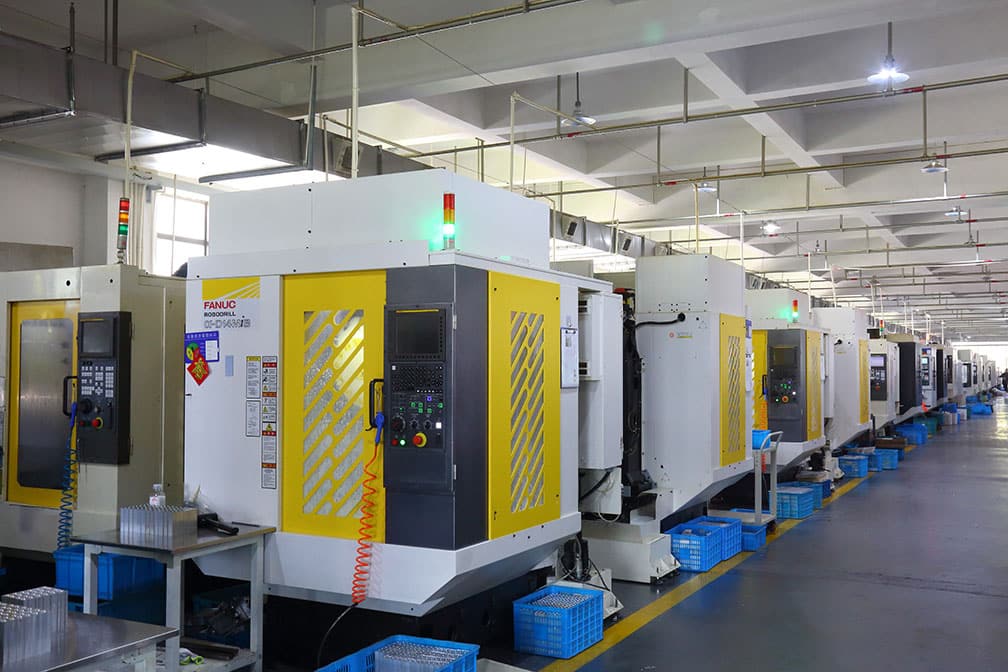

Dieses Foto unterstützt die Bewertung von Bearbeitungsressourcen und Bedienzugang. Die Fähigkeit muss dennoch am angebotenen Teil, an Toleranz, Vorrichtung, Programm, Messsystem, Wartungszustand und Fertigungsaufzeichnungen nachgewiesen werden.

Akzeptieren Sie „Unsere Maschine hält ±0,01 mm“ nicht als vollständige Antwort. Der Zusammenhang ist entscheidend. Fragen Sie, für welches Merkmal, welchen Werkstoff, welche Aufspannung, Umgebungsbedingung, Messmethode, Stichprobenregel und welchen Zeitraum diese Aussage gilt. Werden Prozessfähigkeitsindizes vorgelegt, prüfen Sie, ob der Prozess stabil war, die Daten die normale Fertigung abbilden und die Spezifikationsgrenzen Ihrer Zeichnung entsprechen.

Die Oberflächenbeschaffenheit verlangt dieselbe Sorgfalt. Ein Nennwert für Ra allein beschreibt weder Bearbeitungsrichtung, Einzelfehler, Rz, Welligkeit, Plateaustruktur und Messstrecke noch das Zusammenwirken mit der Dichtung. Der Leitfaden zur Oberflächenbeschaffenheit von Zylinderrohren: Ra im Vergleich zu Rz erläutert, warum ein einzelner attraktiver Kennwert keine funktionsgerechte Oberflächenspezifikation ersetzt.

Nach unserer Erfahrung ist eine kurze Live-Rückverfolgung aufschlussreicher als ein langer Rundgang durch den Maschinenpark. Fordern Sie einen kürzlich abgeschlossenen Auftrag an, wählen Sie ein Merkmal aus seiner Zeichnung und lassen Sie den Lieferanten Programmrevision, Erstteilfreigabe, Messgerätenachweis, prozessbegleitendes Ergebnis, Endprüfung und Abweichungshistorie aufrufen. Unterbrochene Verknüpfungen in dieser Kette machen Risiken schnell sichtbar.

Wie prüfen Sie das Qualitätsmanagementsystem und den Zertifikatsumfang?

Am 26. Juli 2026 ist ISO 9001:2015 weiterhin die aktuelle Ausgabe; ISO kündigt die Veröffentlichung der sechsten Ausgabe für September 2026 an. Käufer sollten das derzeitige Zertifikat des Lieferanten prüfen und erfragen, wie der Übergang gesteuert wird, anstatt ein Zertifikat nach einer noch nicht veröffentlichten Ausgabe zu verlangen (ISO, abgerufen am 26. Juli 2026).

Eine Zertifizierung bedeutet nicht, dass ISO die Zylinder gefertigt oder freigegeben hat. Entscheidend ist der Geltungsbereich. Eine Zertifizierungsstelle hat das Qualitätsmanagementsystem der Organisation anhand der angegebenen Norm und des ausgewiesenen Geltungsbereichs bewertet. Das Zertifikat muss zum Rechtsträger, zur Fertigungsanschrift, zu den erfassten Tätigkeiten und zum aktuellen Status passen.

Gehen Sie bei der Prüfung wie folgt vor:

• erfassen Sie Zertifikatsnummer, Ausstellungsdatum, Ablaufdatum, Zertifizierungsstelle, Akkreditierungsstelle, Rechtsträger, Standortanschrift und vollständigen Geltungsbereich;

• suchen Sie die Organisation oder Zertifikatsnummer in IAF CertSearch;

• prüfen Sie, ob der Status aktiv, ausgesetzt, zurückgezogen, abgelaufen oder ungültig ist;

• vergleichen Sie den Zertifikatsumfang mit der angebotenen Fertigungsstätte und Produktionstätigkeit;

• wenden Sie sich an die Zertifizierungs- oder Akkreditierungsstelle, wenn Datenbankeintrag und Dokument voneinander abweichen.

IAF CertSearch stellt fünf relevante Statusfilter bereit: aktiv, ausgesetzt, zurückgezogen, abgelaufen und ungültig. Fehlt ein Eintrag in der Datenbank, ist dies ein Anlass für weitere Prüfungen und kein automatischer Beweis für ein gefälschtes Zertifikat, da Abdeckung und öffentliche Verfügbarkeit schwanken können (IAF CertSearch, abgerufen am 26. Juli 2026).

Beurteilen Sie weitere Kennzeichnungen getrennt:

Angabe	Mögliche Aussage	Was der Käufer zusätzlich prüfen muss
Zertifizierung nach ISO 9001	QMS-Konformität innerhalb des ausgewiesenen Geltungsbereichs	Rechtsträger, Standort, Geltungsbereich, Status, Ausschlüsse und produktspezifische Lenkungsmaßnahmen
Zertifizierung nach ISO 14001	Umweltmanagementsystem innerhalb des Geltungsbereichs	Sie belegt weder Zylinderleistung noch Sicherheit
CE-Kennzeichnung	Herstellererklärung zur anwendbaren EU-Gesetzgebung	Exaktes Produkt, bestimmungsgemäße Verwendung, Richtlinien oder Verordnungen, technische Unterlagen und Erklärung
ATEX-Kennzeichnung oder -Zertifikat	Eignung innerhalb eines definierten Geltungsbereichs für explosionsgefährdete Bereiche	Gerätegruppe, Kategorie, Gas- oder Staubgruppe, Temperaturklasse, Rolle der notifizierten Stelle und exakte Konfiguration
Werkstoff- oder Anwendungserklärung	Deklarierter Werkstoff oder vorgesehene Einsatzbedingung	Werkstoffmischung, Medium, Temperatur, Sauberkeit, Migration und kundenspezifische regulatorische Anforderungen

Betrifft das Audit eine alternative Bezugsquelle, bietet der Vergleich von OEM- und Aftermarket-Zylindern anhand der Gesamtbetriebskosten einen sinnvollen nächsten Schritt. Austauschbarkeit, Gewährleistungsverantwortung, Dokumentation und Änderungslenkung können wichtiger sein als die Bezeichnung des Lieferanten.

Welche Mess- und Prüfnachweise sollte das Werk vorlegen?

ISO/IEC 17025:2017 ist die aktuelle Norm für die Kompetenz von Laboratorien und wurde 2023 bestätigt. ISO nennt drei zentrale Anforderungen: Kompetenz, Unparteilichkeit und gleichbleibende Arbeitsweise. Akkreditierungsstellen bewerten Laboratorien danach; der anwendbare akkreditierte Geltungsbereich muss jedoch die konkrete Messung oder Prüfung umfassen, auf die Sie sich stützen (ISO, abgerufen am 26. Juli 2026).

Kalibrieraufkleber allein sind kein ausreichender Nachweis. NIST erläutert, dass sich die metrologische Rückführbarkeit auf ein Messergebnis bezieht und eine dokumentierte, ununterbrochene Kalibrierkette zu festgelegten Referenznormalen voraussetzt. Die bloße Verwendung eines von NIST kalibrierten Messgeräts macht nicht automatisch jede spätere Messung rückführbar (NIST, abgerufen am 26. Juli 2026). Objektive Nachweise sind überprüfbare Informationen, die mit der bewerteten Anforderung verknüpft sind. Halten Sie diese Verbindung konkret. Als Nachweis kommen ein gelenktes Dokument, eine eindeutig bezeichnete Aufzeichnung, eine Beobachtung, ein Messergebnis oder eine reproduzierbare Prüfung infrage. Sein Wert entsteht durch die Zuordnung zum angebotenen Zylinder und nicht durch die optische Qualität des Formulars.

Fordern Sie für ein einzelnes Prüfergebnis Folgendes an:

• Zeichnungsmerkmal und Abnahmegrenze;

• dokumentierten Wert und Einheit;

• Messverfahren und Umgebungsanforderungen;

• Messgerätekennzeichnung, Messbereich, Auflösung und Kalibrierstatus;

• Kalibrierschein und gegebenenfalls die entscheidungsrelevante Messunsicherheit;

• Kennzeichnung der Bedienperson oder des automatisierten Systems;

• Datum, Los, Teil, Kavität, Station und Ergebnisbewertung;

• Nachweis über das Vorgehen bei überfälliger Kalibrierung oder festgestellter Toleranzüberschreitung des Messgeräts.

Die im Februar veröffentlichte ISO 10012:2026 ist die zweite Ausgabe der Norm für Messmanagementsysteme und ersetzt die Ausgabe von 2003. Sie soll gültige und verlässliche Messergebnisse in Entwicklung, Fertigung, Prüfung, Überwachung und Leistungserbringung unterstützen (ISO 10012:2026, abgerufen am 26. Juli 2026).

Prüfungen am fertigen Zylinder erfordern produktspezifische Grenzwerte. „Jeder Zylinder wird druckgeprüft“ ist unvollständig, wenn die Aufzeichnung nicht Verfahren, Medium, Druck, Stabilisierungszeit, Haltezeit, zulässige Leckage oder Druckänderung, Temperatur, Prüfvorrichtung, Messgerät und Annahmekriterien ausweist. Prüfdruck, äußere Leckage, innere Leckage, Funktionszyklen, Dämpfung, Losbrechverhalten, Sensorfunktion und Dauerhaltbarkeit beantworten unterschiedliche Fragen.

Prüfung	Mindestinhalt der Aufzeichnung	Häufiger Auditfehler
Maßprüfung	Merkmal, Bezug, Grenzwert, Ergebnis, Verfahren, Messgerät, Los	Annahme eines allgemeinen Berichts ohne Zuordnung zur Zeichnungsrevision
Druckfestigkeits- oder Druckprüfung	Druck, Medium, Dauer, Temperatur, Vorrichtung, Ergebnis	Anwendung eines pauschalen Multiplikators ohne zugrunde liegende Spezifikation
Leckageprüfung	Prüfgrenze, Differenzdruck, Stabilisierung, Grenzwert, Messgerät	Angabe „keine Leckage“ ohne Empfindlichkeit oder Abnahmekriterien
Funktionszyklus	Ausrichtung, Last, Geschwindigkeit, Hub, Dämpfung, Sensoren, Zykluszahl	Prüfung ohne Last, obwohl die Anwendung quer belastet oder extern geführt wird
Dauerhaltbarkeits- oder Umweltprüfung	Definiertes Profil, Musteridentität, Ausfallkriterien, Prüfintervalle	Bewertung einer kurzen Vorführung als Lebensdauernachweis

Die veröffentlichte ISO 4414:2010 behandelt allgemeine Regeln und Sicherheitsanforderungen an Pneumatikanlagen und deren Bauteile für Maschinen und ist nach der Bestätigung von 2021 weiterhin aktuell. Ihr Geltungsbereich umfasst Entwicklung, Konstruktion, Änderung, Einbau, Einstellung, Betrieb, Instandhaltung, Zuverlässigkeit, Energieeffizienz und Umweltaspekte. Diese Abgrenzung ist wichtig: Die Norm schreibt keine einheitliche Zylinder-Abnahmeprüfung für jede Anwendung vor (ISO 4414:2010, abgerufen am 26. Juli 2026).

Wie auditieren Sie Rückverfolgbarkeit, Änderungen und fehlerhafte Produkte?

Gemeinsame Leitlinien von ISO und IAF nennen vier Lenkungsmaßnahmen für die Bewertung externer Anbieter: eine aktuelle Liste freigegebener Anbieter, Bestellungen anhand definierter Kriterien, wirksame Leistungsüberwachung und die Verifizierung, dass die festgelegten Anforderungen erfüllt wurden. Ein Zylinderwerk sollte denselben geschlossenen Regelkreis für kritische Werkstoffe und ausgelagerte Prozesse nachweisen (ISO 9001 APG, 2016).

Wählen Sie einen fertigen Zylinder und verfolgen Sie ihn rückwärts. Als Kennzeichnung können Seriennummer, Fertigungslos, Fertigungsauftrag, Datumscode oder ein anderes gelenktes System dienen. Die Methode ist weniger wichtig als ihre Fähigkeit, zu den Aufzeichnungen zu führen, die zur Eingrenzung und Untersuchung eines Problems erforderlich sind.

Bauen Sie die Rückwärtsverfolgung über folgende Stationen auf:

• fertiger Zylinder und Konfiguration;

• freigegebene Zeichnung und Stückliste;

• gegebenenfalls Rohmaterial- oder Komponentenlos;

• Dichtungswerkstoff und freigegebene Bezugsquelle;

• gegebenenfalls Bedienperson, Maschine, Vorrichtung, Programm und Prozessfolge;

• Maß- und Prüfergebnisse;

• Nacharbeit, Sonderfreigabe, Abweichung oder Nichtkonformität;

• Verpackung, Kennzeichnung, Versand und Kundenauftrag.

Prüfen Sie anschließend die Vorwärtsrichtung. Wählen Sie ein Materiallos oder eine Nichtkonformität und fragen Sie, welche fertigen Einheiten und Kunden betroffen sein könnten. Die Rückwärtsverfolgbarkeit hilft bei der Ursachenfindung. Die Vorwärtsverfolgbarkeit legt den Eingrenzungsumfang fest. Die Änderungslenkung verdient eine gesonderte Prüfung. Lassen Sie sich eine kürzlich vorgenommene technische Änderung zeigen und prüfen Sie, wer sie beantragt hat, wie das technische Risiko bewertet wurde, welche Dokumente und Programme geändert wurden, wie mit Altbeständen umgegangen wurde, ob die Validierung wiederholt und wann der Kunde informiert wurde. Nehmen Sie Werkzeuge, Unterlieferanten, Werkstoffgüte, Dichtungswerkstoff, Schmierstoff, Beschichtung, Prüfverfahren, Prüfsoftware, Fertigungsstätte und Verpackung in die Benachrichtigungsvereinbarung auf, sofern sie Passung, Funktion, Lebensdauer oder Konformität beeinflussen können.

Die Rückverfolgbarkeit per Seriennummer ohne Substitutionskontrolle setzt den Käufer weiterhin einer schleichenden Konfigurationsänderung aus. Die Rückverfolgbarkeit zeigt, was geschehen ist. Die Änderungslenkung bestimmt, ob eine nicht genehmigte Änderung überhaupt eintritt – insbesondere dann, wenn eine scheinbar gleichwertige Dichtung, Beschichtung, ein Schmierstoff, Sensor oder Bearbeitungsmerkmal das tatsächliche Betriebsverhalten des Zylinders verändert. Beide Systeme müssen während der Qualifizierung geprüft werden.

Wie lassen sich Kapazität und Liefertreue prüfen?

ASQ unterscheidet Fähigkeit und Kapazität und nennt drei allgemeine Methoden der Lieferantenbewertung: Fragebögen, Audits und Musterprüfung. Fähigkeit bedeutet, konforme Ergebnisse vorhersehbar zu erzeugen; Kapazität bedeutet, den Bedarf zu erfüllen und die Ausbringung bei Bedarf zu erhöhen. Ein Lieferant kann die Musterprüfung bestehen und dennoch nicht über Personal, Werkzeuge, Material oder freie Belegungszeit für Ihre Prognose verfügen (ASQ-Leitfaden für Lieferantenaudits, abgerufen am 26. Juli 2026).

Lieferantenfähigkeit ist die nachgewiesene Fähigkeit, Ergebnisse zu fertigen, die festgelegte Anforderungen dauerhaft erfüllen. Lieferantenkapazität bezeichnet das verfügbare Produktionsvermögen, um die erforderliche Menge zum geforderten Termin bereitzustellen. Die erste betrifft Konformität und Wiederholbarkeit. Die zweite betrifft Bedarf, Engpässe, Wiederanlauf und die Fähigkeit des Lieferanten, bereits bestätigte Aufträge bei veränderten Bedingungen zu schützen.

Vermeiden Sie pauschale Grenzwerte für Auslastung oder Lieferzeit. Ein angemessener Wert hängt von Produktmix, Rüstzeit, Engpässen, Schichtmodell, Instandhaltung, Ausbeute, Materialverfügbarkeit, Fremdvergabe und Prognosegüte ab. Fordern Sie Nachweise an, die zu Ihrer Menge und Ihrer Definition von Lieferung passen.

Führen Sie eine repräsentative Kapazitätsprüfung durch:

1. nennen Sie Monatsprognose, Spitzenbedarf, Losgröße, Bestellhäufigkeit und geforderte Lieferzeit;

2. bestimmen Sie die Engpassprozesse der angebotenen Produktfamilie;

3. prüfen Sie die nachgewiesene Ausbringung je Schicht, Ausbeute, geplante Stillstandszeit und Rüstzeit;

4. erfassen Sie gemeinsam genutzte Werkzeuge, Vorrichtungen, Prüfstände, Mitarbeitende und ausgelagerte Prozesse;

5. modellieren Sie einen normalen Monat, einen Spitzenmonat und die Erholung nach einer Störung;

6. klären Sie, wie sich der Produktionsplan bei veränderten Bedarfs-, Material- oder Qualitätsbedingungen anpasst.

Auch Lieferdaten benötigen einen Nenner und eine klare Abgrenzung. Definieren Sie diese zuerst. Legen Sie fest, ob „termingerecht“ den Wunschtermin, bestätigten Termin, die Übergabe ab Werk, Abholung durch den Frachtführer, Abfahrt im Hafen oder Ankunft bezeichnet. Geben Sie an, ob Teillieferungen, vom Käufer verursachte Sperren, Prognoseänderungen und Eilabwicklungen einfließen. Prüfen Sie Auftragsdaten über einen festgelegten Zeitraum, nicht nur den Screenshot einer einzelnen Dashboard-Kennzahl. Incoterms messen keine Werksleistung. Die ICC veröffentlicht elf Incoterms®-2020-Regeln, die Aufgaben, Kosten, Lieferorte und Risiken zwischen Verkäufer und Käufer verteilen. Bei den „C“-Klauseln kann das Risiko bereits mit dem Versand übergehen, obwohl der Verkäufer die Beförderung bis zum benannten Bestimmungsort bezahlt. Kennzahlen zur Termintreue müssen deshalb das gemessene Ereignis nennen (ICC, abgerufen am 26. Juli 2026).

Fordern Sie drei miteinander verknüpfte Aufzeichnungen aus jüngeren Aufträgen an:

• die ursprüngliche Bestellung und den Wunschtermin;

• den vom Lieferanten bestätigten Termin und spätere genehmigte Änderungen;

• die verfügbaren tatsächlichen Ereignisse zu Fertigstellung, Übergabe, Versand und Ankunft.

Prüfen Sie bei internationaler Beschaffung zusätzlich Verpackungsvorschrift, Korrosionsschutz, Kennzeichnungslenkung, Dokumentenprüfung, Exportfähigkeit, Frachtübergabe und Reklamationsbearbeitung. Der U.S. Commercial Service empfiehlt eine fortlaufende Sorgfaltsprüfung ausländischer Partner, da sie die Gefährdung durch Probleme, Verluste und Haftung verringert (Trade.gov, abgerufen am 26. Juli 2026).

Ein siebenstufiger Ablauf zur Lieferantenfreigabe

Die im Mai 2026 veröffentlichte ISO 19011:2026 ist die vierte Ausgabe des Leitfadens zum Auditieren von Managementsystemen. Sie behandelt drei für die Lieferantenqualifizierung relevante Grundlagen: Auditprinzipien, Steuerung eines Auditprogramms und Durchführung von Audits sowie die Kompetenz der Auditoren. Es handelt sich um einen Leitfaden. Er schafft keine gesonderte zertifizierbare Lieferantenqualifikation (ISO 19011:2026, abgerufen am 26. Juli 2026).

Verwenden Sie einen risikobasierten Ablauf anstelle einer einzigen Gesamtwertung mit „bestanden“ oder „nicht bestanden“.

1. Anforderungspaket definieren. Schreiben Sie Zeichnung, CTQs, Normen, Prüfbedingungen, Dokumentation, Prognose und Bedingungen für Änderungsmitteilungen fest.

2. Dokumentenprüfung abschließen. Prüfen Sie Rechtsträger, Fertigungsstätte, Zertifikatsstatus und -umfang, die für die angebotenen Teile maßgeblichen Anlagen, Prozessübersicht, Musteraufzeichnungen und die Lenkung von Unterlieferanten.

3. Produktspezifisches Audit planen. Wählen Sie repräsentative Bauteile, Aufzeichnungen, Bedienpersonen und Prüfungen aus. Setzen Sie Auditoren mit ausreichenden Kenntnissen in Fertigung, Qualität, Messtechnik und Anwendung ein.

4. Objektive Nachweise vor Ort oder aus der Ferne verfolgen. Verfolgen Sie einen Auftrag vom Materialeingang über Bearbeitung, Prüfung, Montage und Test bis zu Verpackung und Versand.

5. Muster und zugehörigen Prozess qualifizieren. Geben Sie Maße, Werkstoffe, Funktion, Aufzeichnungen und Produktionslenkungsplan frei. Ein rein optisch überzeugendes Muster reicht nicht aus.

6. Gelenktes Produktionslos fertigen. Bestätigen Sie, dass reguläre Bedienpersonen, Schichten, Materialien und Planungsbedingungen das freigegebene Ergebnis reproduzieren.

7. Überwachen und neu bewerten. Verfolgen Sie definierte Kennzahlen für Qualität, Lieferung, Korrekturmaßnahmen, Änderungen und Reaktionsverhalten. Legen Sie Auslöser für Wiederholungsaudits fest, bevor die Bestellungen beginnen.

Gewichtete Nachweismatrix verwenden

Nutzen Sie eine Bewertungsmatrix zum Lieferantenvergleich, lassen Sie deren Gewichtung jedoch vom Anwendungsrisiko bestimmen. Nachweise geben den Ausschlag. Vergeben Sie keine Punkte für eine eindrucksvolle Empfangshalle, allgemeine Automatisierung oder die Zahl der Zertifikate. Bewerten Sie, was Ihren Zylinder tatsächlich beeinflusst.

Auditbereich	Beispielgewichtung	Torkriterium
Anforderungen und technische Prüfung	15 %	Der Lieferant erkennt fehlende oder widersprüchliche Anforderungen vor der Musterfreigabe
Produktspezifische Fertigungslenkung	20 %	CTQs sind mit gelenkten Prozessen, Werkzeugen, Verfahren und Reaktionsplänen verknüpft
Messung und Prüfung	20 %	Ergebnisse lassen sich zu Produkt, Verfahren, Messgerät und Abnahmegrenze zurückverfolgen
QMS, Nichtkonformität und Änderungslenkung	20 %	Der Geltungsbereich ist geprüft und ein realer Fehler lässt sich bis zum Abschluss verfolgen
Kapazitäts- und Liefernachweis	15 %	Nachgewiesene Kapazität und festgelegte Terminbegriffe stützen die Prognose
Technische Kommunikation und Korrekturmaßnahmen	10 %	Benannte Verantwortliche, Reaktionsweg, Nachweisformat und Eskalationsweg sind vereinbart

Diese Prozentsätze sind eine Beispielverteilung und kein Branchenrichtwert. Sie sollen die Freigabelogik sichtbar machen, bevor Lieferantenpräsentationen das Team beeinflussen. Für ein sicherheitsrelevantes, reguliertes, chemisch aggressives, für tiefe Temperaturen oder hohe Lastspielzahlen ausgelegtes oder kundenspezifisches Zylinderprogramm können verbindliche Torkriterien erforderlich sein, die keine gewichtete Gesamtpunktzahl überstimmen darf. Erfassen Sie solche Tore gesondert, benennen Sie die zu ihrem Abschluss notwendigen Nachweise und verhindern Sie, dass hohe Bewertungen in Bereichen mit geringem Risiko einen Verstoß gegen Sicherheits-, Konformitäts- oder Funktionsanforderungen ausgleichen.

Freigabeentscheidungen definieren

Verwenden Sie Entscheidungen, die konkrete Maßnahmen auslösen:

• Freigegeben: Die Nachweise erfüllen den festgelegten Umfang; keine offene Abweichung beeinträchtigt die Freigabe.

• Bedingt freigegeben: Begrenzte Bestellungen sind zulässig, während benannte Maßnahmen bis zu vereinbarten Terminen abgeschlossen werden.

• Weiterentwicklung erforderlich: Die Fähigkeit erscheint grundsätzlich erreichbar, aber Nachweise oder Lenkungsmaßnahmen sind unvollständig.

• Nicht freigegeben: Eine kritische Anforderung, ein Integritätsproblem oder ein wiederholter Fehler ist weiterhin ungelöst.

Die Freigabe sollte die abgedeckte Produktfamilie, Fertigungsstätte, den Prozess, Werkstoff, Zeichnungsbereich und Einschränkungen nennen. Stimmen Sie bei einer kundenspezifischen Konstruktion die Tore mit dem Lebenszyklus eines kundenspezifischen Zylinders von der Spezifikation bis zum Einbau ab. So bleiben Musterannahme, Zeichnungsfreigabe, Produktionsvalidierung und Inbetriebnahme vor Ort miteinander verbunden.

Häufige Fragen zur Bewertung von Zylinderherstellern

Audits von Managementsystemen können nach ISO 19011:2026 Erst-, Zweit- oder Drittparteienaudits sein, während ISO 15552:2018 einen bestimmten Bereich austauschbarer Zylinder von 32 mm bis 320 mm abdeckt. Diese Geltungsbereiche zeigen, weshalb eine Werksbewertung Systemnachweise, Produktnachweise und vom Käufer festgelegte Anwendungsanforderungen verbinden sollte, anstatt sich auf ein einzelnes Zertifikat oder Muster zu stützen (ISO; ISO 15552, abgerufen am 26. Juli 2026).

Welcher Nachweis ist bei der Bewertung eines Zylinderherstellers am wichtigsten?

Beginnen Sie mit einer vollständigen Produktakte, die Ihre freigegebene Zeichnung mit Material, Prozessfolge, Prüfergebnissen, Montage, Funktionsprüfung und Versand verbindet. Sie zeigt, ob die einzelnen Werkssysteme zusammenwirken. Prüfen Sie mehr als ein Los, bevor Sie das Ergebnis als reproduzierbar bewerten.

Belegt eine Zertifizierung nach ISO 9001 eine hohe Qualität der Zylinder?

Nein. Eine Zertifizierung nach ISO 9001 betrifft das Qualitätsmanagementsystem innerhalb des im Zertifikat angegebenen Rechtsträgers, Standorts und Geltungsbereichs. Sie gibt keinen bestimmten Zylinder frei und garantiert keine Leistung. Prüfen Sie das Zertifikat und auditieren Sie anschließend produktspezifische Zeichnungen, Prozesslenkung, Messergebnisse, Prüfungen, Nichtkonformitäten und Änderungen.

Ist ein Werksbesuch vor Ort immer erforderlich?

Nicht immer. Ein strukturiertes Remote-Audit kann bei erschwerten Reisebedingungen die laufende Fertigung, gelenkte Dokumente, Aufzeichnungen, Bedienpersonen und Prüfungen untersuchen. Nutzen Sie ein Vor-Ort-Audit, wenn Prozessrisiko, neue Technologie, räumliche Bedingungen, Vertraulichkeit, strittige Nachweise oder Kundenanforderungen eine unmittelbare Beobachtung erforderlich machen. Legen Sie in beiden Fällen denselben Nachweisplan zugrunde.

Wie viele Muster sollten vor der Lieferantenfreigabe geprüft werden?

Eine allgemein gültige Stückzahl gibt es nicht. Leiten Sie sie aus Fehlerfolgen, Neuheitsgrad der Konstruktion, Prozessstreuung, Losgröße, Bedarf an zerstörenden Prüfungen, angestrebtem Vertrauensniveau sowie Kunden- oder Behördenanforderungen ab. Die Musterfreigabe sollte sowohl die gemessenen Produktergebnisse als auch die zugehörigen Lenkungsmaßnahmen umfassen. Bei entsprechendem Risiko folgt ein repräsentatives Produktionslos.

Welche Lieferkennzahlen sollte ein Käufer anfordern?

Fordern Sie Auftragsdaten zu Lieferung zum bestätigten Termin, vollständiger Menge, Auftragsrichtigkeit, Schäden, Eilabwicklungen und genehmigten Terminänderungen an. Die Definitionen kommen zuerst: Legen Sie gemessenes Ereignis, Zeitraum, Ausschlüsse und Nenner fest, bevor Sie Lieferanten vergleichen. Trennen Sie bei internationalen Sendungen Fertigstellung im Werk, Übergabe an den Frachtführer, Gefahrenübergang, Hafenereignisse und Ankunft.

Quellen und technische Referenzen

• ISO 15552:2018. Geltungsbereich und maßliche Austauschbarkeit für die festgelegten Pneumatikzylinder mit lösbaren Befestigungen. Abgerufen am 26. Juli 2026.

• ISO 4414:2010. Allgemeine Regeln und Sicherheitsanforderungen für Pneumatikanlagen und deren Bauteile in Maschinen. Abgerufen am 26. Juli 2026.

• ISO 9001:2015. Aktuelle QMS-Anforderungen und Angaben zur für September 2026 erwarteten Ausgabe. Abgerufen am 26. Juli 2026.

• ISO 19011:2026. Auditprinzipien, Steuerung von Auditprogrammen, Durchführung von Audits und Kompetenz von Auditoren. Abgerufen am 26. Juli 2026.

• ISO/IEC 17025:2017. Kompetenz, Unparteilichkeit und gleichbleibende Arbeitsweise von Prüf- und Kalibrierlaboratorien. Abgerufen am 26. Juli 2026.

• ISO 10012:2026. Anforderungen an Messmanagementsysteme und verlässliche Messergebnisse. Abgerufen am 26. Juli 2026.

• ISO 9001 Auditing Practices Group, Externe Anbieter. Lenkung externer Anbieter und objektive Nachweise. Abgerufen am 26. Juli 2026.

• IAF CertSearch-Benutzerleitfaden. Zertifikatssuche, Status und Prüfverfahren. Abgerufen am 26. Juli 2026.

• NIST: Metrologische Rückführbarkeit. Kalibrierketten, Rückführbarkeit von Messergebnissen und Grenzen von Anerkennungsaussagen. Abgerufen am 26. Juli 2026.

• ASQ-Checkliste für Prozessaudits. Sechs Einflussfaktoren von Fertigungsprozessen zur Auditvorbereitung. Abgerufen am 26. Juli 2026.

• ICC Incoterms® 2020. Die elf Handelsklauseln und ihre Zuordnung von Liefer-, Aufgaben-, Kosten- und Risikoverantwortung. Abgerufen am 26. Juli 2026.

Fazit: Nachweise, Geltungsbereich und Wiederholbarkeit freigeben

Sieben Tore schaffen eine belastbare Lieferantenentscheidung: definierte Anforderungen, Dokumentenprüfung, Auditplanung, Verfolgung objektiver Nachweise, Musterqualifizierung, gelenkte Produktion und fortlaufende Überwachung. ISO 19011:2026 stellt den Auditrahmen bereit; Produktnormen und Käuferanforderungen legen dagegen fest, was der Zylinder tatsächlich erfüllen muss (ISO 19011:2026, abgerufen am 26. Juli 2026).

Geben Sie einen Zylinderhersteller nicht allein aufgrund von Preis, Zertifikaten, Maschinenfotos oder einem sorgfältig präsentierten Muster frei. Geben Sie einen benannten Standort und Produktumfang frei, nachdem der Lieferant nachgewiesen hat, dass gelenkte Prozesse konforme Ergebnisse erzeugen, Messungen und Prüfungen belastbar sind, Änderungen transparent bleiben und Lieferdaten Ihren Definitionen entsprechen.

Senden Sie für eine technische Prüfung Zeichnung, Zylindertyp, Kolbendurchmesser, Hub, Last, Druck, Umgebung, Einschaltdauer, CTQs, Prüfanforderungen, Jahresmenge, Spitzenprognose, angestrebte Lieferbedingungen und Lieferantennachweise über die Seite für technische Anfragen.
