Schützen Sie Gießereiantriebe, indem Sie zuerst den Expositionspfad beherrschen und erst danach den Zylinder aufrüsten. In einer NIOSH-Studie zur Gussreinigung verringerte eine lokale Absaugung die Exposition gegenüber alveolengängigem Staub je nach Werkzeug um 59 % bis 77 % (NIOSH, 1998). Quellenabsaugung, Abschirmung, geeignete Abstreifer, saubere Druckluft und nachgewiesene Wartung bilden gemeinsam ein Schutzsystem.
Schutz von Gießereiantrieben ist ein System aus Quellenkontrolle, Abschirmung, verschmutzungsbeständiger Hardware, sauberer Druckluft und verifizierter Wartung. Ein Edelstahlgehäuse oder eine Hochtemperaturdichtung kann keinen Zylinder kompensieren, der direkt in einer Sandfahne, neben einer ungeschützten Strahlungswärmequelle oder an einem nassen Druckluftzweig montiert ist.
Das Wichtigste in Kürze
- Staub und Spritzer an der Quelle beherrschen, bevor man sich auf Dichtungen verlässt.
- Äußere Verschmutzung, verunreinigte Druckluft, bei Wartung eingebrachte Partikel und Hitzeschäden getrennt bewerten.
- Abstreifer, Faltenbälge, Werkstoffe und Temperaturausführungen auf das exakte Modell abstimmen.
- Reine Kalenderwartung durch Zustandsaufzeichnungen und reproduzierbare Abnahmeprüfungen ersetzen.
Expositionszonen und Fehlerpfade in Gießereien
Ausfälle von Gießereiantrieben beginnen bei der Exposition und nicht bei einer pauschalen Dichtungslebensdauer. NIOSH berichtet, dass lokale Absaugung die Exposition gegenüber alveolengängigem Staub bei der Gussreinigung um 59 % bis 77 % reduzierte. Das zeigt, wie stark die Arbeitsplatzgestaltung die Schmutzbelastung verändert (NIOSH, 1998). Dasselbe Prinzip des Quellenschutzes schützt Kolbenstangen, Führungen, Ventile und Sensoren.
Sandformen, Auspacken, Schleifen, Strahlen, Gießen und Nachbearbeiten erzeugen nicht dieselbe Umgebung. NIOSH nennt Gießereien als Bereiche, in denen große Hitze Cristobalit in Tonformen bilden kann, während Reinigung und Nacharbeit alveolengängigen Quarz- und metallhaltigen Staub freisetzen (CDC/NIOSH, 2024). Ein Antrieb nahe einem Auspackrost benötigt daher eine andere Schutzprüfung als einer hinter einem gesicherten Formförderer.
Verwenden Sie eine Expositionskarte mit mindestens vier Zonen:
| Expositionszone | Was den Antrieb erreicht | Typischer Nachweis | Erste Schutzfrage |
|---|---|---|---|
| Sandtransport und Auspacken | Trockener abrasiver Staub, loser Sand, Zunder | Gepackte Ablagerung an Abstreifern, zerkratzte Stangen, verschmutzte Führungen | Kann der Antrieb aus der Fahne oder hinter eine Schutzwand verlegt werden? |
| Reinigung und Nacharbeit | Quarzhaltiger Staub, Späne, Schleifabrieb | Gerichtete Ablagerungen, feste Partikel auf Kolbenstangen | Kann eine lokale Absaugung oder Einhausung Partikel am Werkzeug erfassen? |
| Schmelz- und Gießbereich | Strahlungswärme, heißer Zunder, Metallspritzer | Verhärtete Dichtungen, versengte Kabel, verfärbter Schmierstoff | Welche Umgebungs- und Oberflächentemperaturen werden im vollständigen Zyklus gemessen? |
| Versorgungs- und Wartungsbereich | Wasser, Öl, Rohrzunder, Montagepartikel | Verschmutzung in Anschlüssen, Schläuchen, Ventilen oder Abluftrückständen | Erfüllt die Druckluft an der Verbrauchsstelle das schriftliche Reinheitsziel? |
Übertragen Sie keinen Grenzwert für die Beschäftigtenexposition auf die Partikeltoleranz eines Zylinders. Der OSHA-Grenzwert für alveolengängigen kristallinen Quarz von 50 Mikrogramm je Kubikmeter als zeitgewichteter 8-Stunden-Mittelwert schützt Menschen; er gibt nicht an, wie viel Staub eine Stangendichtung verträgt (NIOSH silica guidance, 2024). Verwenden Sie ihn zur Begründung von Quellenkontrollen, nicht als Antriebseinstufung.
Wie wird der Verschmutzungspfad vor einem Hardwaretausch bestimmt?
ISO 8573-1 gliedert Druckluftreinheit in drei Hauptgruppen: Partikel, Wasser und Öl. Die Norm macht außerdem den Messort zum Teil der Spezifikation (ISO 8573-1, 2010). Diese Struktur hilft, verunreinigte Zuluft von Partikeln zu unterscheiden, die über eine freiliegende Kolbenstange, einen geöffneten Anschluss oder beschädigten Außenschutz eindringen.
Beginnen Sie an der nach dem freigegebenen Energiebeherrschungsverfahren abgesperrten Fehlerstation. Erfassen Sie Bewegungsrichtung, Stangenposition, Maschinenzustand, benachbarten Prozess, Temperatur, Ablagerungsort und Zeit seit der letzten Reinigung. Fotografieren Sie Stange und Abstreifer vor dem Abwischen. Eine erst nach der Reinigung genommene Probe belegt wenig.
Behandeln Sie Verschmutzung als vier getrennte Diagnosezweige:
| Nachweis | Eindringen von außen | Druckluftverschmutzung | Bei Wartung eingebrachte Partikel | Hitzeschaden |
|---|---|---|---|---|
| Ablagerungsort | Außenseite des Abstreifers, freie Stange, Führung, Schutz | Anschlüsse, Ventil, nachgeschalteter Schlauch, Abluftrückstand | Neue Partikel nach Reparatur oder Rohrarbeiten | Verhärtetes, verglastes, gerissenes oder erweichtes Elastomer |
| Muster | Stärker nahe einer Prozessfahne oder Fahrposition | Mehrere Geräte an einem Zweig zeigen ähnliche Rückstände | Fehler beginnt kurz nach Wartung | Folgt heißer Produktion, Haltezeit oder Strahlungsexposition |
| Sinnvolle Prüfung | Gereinigten Beobachtungslauf mit protokollierter Quelle und Richtung durchführen | Partikel, Wasser und Öl an der Verbrauchsstelle bewerten | Kappen, Spülung, Werkzeuge, Schmierstoff und Montagebereich prüfen | Umgebungs-, Bauteiloberflächen-, Luft- und Stillstands-Nachwärmtemperatur protokollieren |
| Falsche Abkürzung | Sofort die Druckdichtung verantwortlich machen | Luftqualität nach Manometer im Kompressorraum beurteilen | Ersatzsatz verantwortlich machen | Annehmen, jede FKM-Dichtung habe dieselbe Temperaturgrenze |
Nach unserer Erfahrung ist der Ablagerungsort oft aussagekräftiger als die beschädigte Dichtung allein. Partikel nur außerhalb des Abstreifers weisen auf den Prozess; ähnliche Rückstände in mehreren Geräten eines Zweigs weisen stromaufwärts. Die Fallstudie zur Verschmutzung in der Holzverarbeitung verwendet dieselbe Trennlogik in einer anderen Branche.
Äußeres Eindringen bezeichnet Verschmutzung, die aus dem Prozessbereich Stange, Führung oder Abstreifer erreicht. Sichern Sie Beweise erst nach Absperrung und Druckabbau. Ist eine Demontage erforderlich, erhalten Sie die Lage jeder Ablagerung.
Schutzschichten für Gießereiantriebe
Der Schutz muss zum Schmutzstoff passen. Festo nennt für trockene, staubige Medien einen starren Abstreifer und für harte Partikel wie Schweißspritzer einen Metallabstreifer an DSNU-Zylindern von 32 bis 63 mm; der Faltenbalg schützt Stange, Dichtung und Lager (Festo DSNU catalog, 2017). Das sind modellspezifische Optionen und keine Universalzubehörteile.
Setzen Sie Maßnahmen in dieser Reihenfolge um:
- Antrieb aus direkter Staubfahne, Spritzlinie oder Strahlungsquelle verlegen, soweit das Maschinenlayout dies erlaubt.
- Staub, Rauch und Späne mit geeigneter Absaugung oder Einhausung am Prozess erfassen.
- Eine starre Abschirmung hinzufügen, die fallende Partikel ablenkt, ohne Wärme einzuschließen oder Inspektion zu blockieren.
- Abstreifer, Schaber, Faltenbalg, Stangenoberfläche und Dichtungspaket wählen, die für Schmutzstoff und Zylinderfamilie freigegeben sind.
- Sensoren, Verbinder, Ventile, Schalldämpfer und Schläuche nach derselben Expositionsspezifikation schützen.
In der fünfstufigen NIOSH-Maßnahmenhierarchie stehen technische Maßnahmen über organisatorischen Maßnahmen und persönlicher Schutzausrüstung (NIOSH, 2024). Entfernen oder blockieren Sie den Schmutzstoff, bevor eine Dichtung ihn überleben soll.
Aus unserer Arbeit ergibt sich als zuverlässigste Reihenfolge: Quellenkontrolle, Ablenkung und anschließend ein für das Modell zugelassener Abstreifer oder Faltenbalg.
Stangenschutz auf das Material abstimmen
Ein weicher Abstreifer kann über auf der Stange verschmolzene Partikel gleiten. Festos Metallabstreifer ist für hart anhaftende Partikel vorgesehen; Parker beschreibt einen metallischen Dichtungsabstreifer für Hochtemperatureinsätze mit Ziegel-, Keramik- oder Zementstaub (Parker EW seal-wiper, 2013). Prüfen Sie Stangenbeschichtung, Geschwindigkeit, Ausrichtung, Schmierung und Schaberverträglichkeit.
Faltenbälge und Schutzwände ohne neuen Fehlerpfad einsetzen
Ein Faltenbalg trennt Stange, Dichtung und Lager von der Umgebung, verändert aber die Baulänge und benötigt einen Druckausgleich. Laut Festo muss die Druckausgleichsöffnung des DADB abgeführt werden, damit keine unerwünschten Medien angesaugt werden. Schutzwände benötigen außerdem Freiraum über den gesamten Hub, Entwässerung, Kühlung und Inspektionszugang.
IP-Angaben auf das tatsächlich eingestufte Bauteil begrenzen
Die IEC erklärt, dass ein IP-Code den Schutz eines Gehäuses gegen Feststoffe und Wasser beschreibt (IEC IP ratings, abgerufen am 17.07.2026). Ein IP-eingestufter Schalter zertifiziert weder Stangendichtung, Abstreifer, Führung noch die gesamte Achse. Ebenso benötigt Spülluft einen vom Hersteller festgelegten Ein- und Auslass, eine Durchfluss- oder Druckgrenze und eine Reinluftanforderung.
Wie werden Temperatur- und Werkstoffgrenzen spezifiziert?
Ein SMC-CA2-Katalog nennt einen Standard-Umgebungsbereich von -10 °C bis 70 °C, eine hitzebeständige Option bis 110 °C und eine weitere bis 150 °C. Die 150-°C-Ausführung verwendet andere Dichtungen und Fette und erlaubt keinen Näherungsschalter (SMC CA2 catalog, abgerufen am 17.07.2026). Die Temperaturfähigkeit gehört zu einer vollständigen Modellkonfiguration.
Messen Sie mehr als die Raumtemperatur. Eine Gießereispezifikation sollte unterscheiden:
- maximale Umgebungstemperatur während der Produktion
- Oberflächentemperatur von Antriebskörper und Kolbenstange
- Drucklufttemperatur am Eingang
- Strahlungsexposition und Abstand zur heißen Quelle
- Dauer jedes Heißzyklus und Nachwärmung im Stillstand
- Kaltstarttemperatur nach Stillstand
- Temperatur an Sensor, Kabel, Verschraubung, Schmierstoff und benachbartem Ventil
Der heißeste Punkt kann nach dem Bewegungsstopp auftreten. Eine Abschirmung kann während der Produktion Strahlung reduzieren, aber nach dem Abschalten die Abkühlung verlangsamen. Protokollieren Sie die Temperatur über den gesamten Maschinenzustand und nicht nur bei bewegter Achse.
Auch Werkstoffnamen sind unvollständige Spezifikationen:
| Werkstoff oder Merkmal | Möglicher Nutzen | Weiterhin zu prüfen |
|---|---|---|
| Edelstahlkörper oder -stange | Korrosionsbeständigkeit für definierte Belastung | Legierung, Oberflächengüte, galvanischer Kontakt, Chlorid- oder Chemikalienverträglichkeit |
| FKM-Dichtung | Bestimmte Wärme- und Chemikalienbelastungen | Exakte Mischung, Temperatur-Zeit-Profil, Schmierstoff, Druck, Bewegung und Medium |
| PTFE-Element | Geringe Reibung oder Chemikalienbeständigkeit in ausgelegter Dichtung | Vorspannelement, Leckage, Verschleiß, Nut, Oberfläche und Tieftemperaturverhalten |
| Hartbeschichtung oder Chrom | Verschleißfestigkeit und Oberflächenhaltbarkeit der Stange | Schichtdicke, Haftung, Risse, Partikelhärte und Abstreiferverträglichkeit |
| Hitzeschild | Geringere Strahlungsbelastung | Luftströmung, Wärmestau, Freiraum, Wartungszugang und Spritzrichtung |
Übertragen Sie eine Kennzeichnung 150 °C nicht auf eine andere Familie. Bestätigen Sie jeden Modellcode, Durchmesser, Hub, Befestigung, Dämpfung, Sensor, Fett- und Dichtungsoption.
Druckluftqualität an der Verbrauchsstelle
ISO 8573-1 definiert Druckluftreinheit durch drei Hauptklassen für Partikel, Wasser und Öl und erlaubt, diese Werte an unterschiedlichen Systemorten festzulegen oder zu messen (ISO, 2010). Bei einem Gießereiantrieb sollte die Abnahmestelle nahe der geschützten Maschine liegen und nicht aus dem Filteretikett im Kompressorraum abgeleitet werden.
Druckluftqualität an der Verbrauchsstelle ist der gemessene Partikel-, Wasser- und Ölzustand an dem Ort, an dem die Maschine ihn benötigt. Schreiben Sie die erforderliche Reinheitsklasse anhand der Dokumentation von Antrieb und Ventil fest und dimensionieren Sie Abscheidung, Ableiter, Trocknung und Filtration nach tatsächlichem Eintrittszustand und Spitzendurchfluss.
Behandeln Sie Filtration und äußeren Staubschutz nicht als Ersatz füreinander. Ein feinerer Luftfilter verhindert nicht, dass Sand auf eine freie Stange trifft. Ein besserer Abstreifer entfernt kein flüssiges Wasser oder Rohrzunder, das im Zylinder mitgeführt wird. Der Leitfaden zur Verschmutzung von Steuerventilen erklärt, wie Partikel, Wasser, Öl, Probenahmestelle und Filterdruckverlust die Ventilseite desselben Kreises beeinflussen.
Prüfen Sie den Zweig dynamisch. Erfassen Sie den Druck an der Maschine, während Antrieb und andere Hochverbraucher takten. Prüfen Sie gleichzeitig Filterdifferenzdruck und Ableiterzustand. Besteht die Probe an der Verbrauchsstelle nicht, arbeiten Sie stromaufwärts durch den Zweig, statt erneut einen Zylinder zu ersetzen.
Welche Wartung und Prüfung verhindern einen katastrophalen Ausfall?
Das vereinfachte OSHA-Lockout-Verfahren nennt acht Abschalt- und Absperrschritte, bevor ein Gerät als gesperrt gilt. Dazu gehören das Ablassen oder Sichern gespeicherter Druckluft und der Nachweis, dass die Maschine nicht arbeiten kann (OSHA 1910.147 Appendix A, abgerufen am 17.07.2026). Die Prüfung eines Gießereiantriebs muss mit dem validierten betrieblichen Energiebeherrschungsverfahren beginnen.
Zustandsorientierte Wartung wird durch gemessenen Zustand, Exposition und Trend ausgelöst und nicht durch einen Universalkalender. Ein stark getakteter Abstreifer neben einer Strahlanlage kann Prüfungen in jeder Schicht erfordern, während ein geschützter Transferzylinder ein anderes Intervall rechtfertigt. Beginnen Sie konservativ, dokumentieren Sie Nachweise und bleiben Sie innerhalb der Herstellervorgaben.
| Prüfpunkt | Aufzeichnung | Eskalationsauslöser |
|---|---|---|
| Stange und Abstreifer | Ablagerungsart, Kratzrichtung, Haftung, freie Stellung | Neue Riefen, gepackte Partikel, beschädigte Kante, wiederkehrende Ablagerung nach Reinigung |
| Faltenbalg oder Schutz | Risse, lose Schellen, Atemweg, eingeschlossenes Material | Loch, Zusammenfallen, blockierte Entlüftung, Ansammlung heißen Schmutzes |
| Temperatur | Umgebung, Körper, Stange, Sensor, Zuluft, Maschinenzustand | Messwert überschreitet exakte Bauteilgrenze oder Trend steigt über Basis |
| Luftaufbereitung | Ableiterfunktion, Differenzdruck, Kondensat, Reinheitsergebnis | Wassermitnahme, zugesetztes Element, Klasse nicht erreicht, korrodierte nachgeschaltete Leitung |
| Bewegung | Hubzeit, Endposition, dynamischer Druck, Leckage, Dämpfungsverhalten | Langsamere Bewegung, Aufprall, Drift, unvollständiger Hub, Druckeinbruch |
| Befestigung und Last | Befestigermarkierungen, Ausrichtung, Führungsspiel, Seitenlast | Bewegung, ungleichmäßiger Verschleiß, Klemmen, Kollision, geänderter Lastpfad |
Blasen Sie Gießereistaub niemals unkontrolliert mit Druckluft von einer Kolbenstange. NIOSH empfiehlt lokale Absaugung, Einhausung, gegebenenfalls Nassverfahren und den Verzicht auf Druckluftreinigung, die Quarzstaub neu verteilt (NIOSH silica work practices, 2024). Verwenden Sie ein für Prozess, Schmutzstoff und elektrische Zoneneinstufung freigegebenes Reinigungsverfahren.
Wiederholen Sie nach der Reparatur denselben Lastzyklus und erfassen Sie dieselben Felder wie zuvor. Die Abnahme sollte Leckage, Hubzeit, Endposition, dynamischen Druck, Dämpfungsverhalten, Abstreiferzustand, Sensorfunktion und Temperatur im ungünstigsten freigegebenen Produktionszustand umfassen. Die umfassendere Wartungscheckliste für Pneumatikantriebe bietet den Rahmen für Absperrung und Dokumentation.
Was gehört in eine Anfrage für Gießereiantriebe?
Der DSNU-Katalog von Festo führt hitzebeständige Dichtungen bis 120 °C, starre Staubabstreifer für 32 bis 63 mm Durchmesser, Metallabstreifer für harte Partikel, Korrosionsschutz und Faltenbälge als getrennte Optionen (Festo, 2017). Diese Trennung zeigt, warum „gießereigeeignet“ keine vollständige Einkaufsspezifikation ist.
Senden Sie Lieferanten den Betriebsbereich und nicht nur die alte Teilenummer:
- Antriebstyp, Durchmesser, Hub, Last, Geschwindigkeit, Zyklen, Dämpfung, Befestigung und Seitenlastbedingungen
- Prozesszone und Schmutzstoff einschließlich losem Sand, gebundenem Zunder, Schleifabrieb, Metallspritzern, Wasser, Öl und Reinigungschemikalien
- maximale und minimale Temperaturen an Luft, Körper, Stange, Sensor, Ventil und Kabel sowie Expositionsdauer
- erforderlicher Stangenschutz, Schaber-/Abstreifertyp, Faltenbalg, Abschirmung, Führungsschutz und zulässiges Reinigungsverfahren
- Partikel-, Wasser- und Ölklassen der Druckluft an der Verbrauchsstelle
- Sensortyp, Verbinder, Kabel, Gehäuseeinstufung, Ex-Zonen-Klassifizierung und erforderliche Dokumentation
- Inspektionszugang, zugelassene Wartungsteile, Schmierstoff, Austauschkriterien und Abnahmeprüfung
Fragen Sie, welche Angaben für den vollständigen Antrieb und welche nur für Dichtung, Sensor oder Zubehör gelten. Fordern Sie genaue Katalogseite, Zeichnung, Prüfbedingung und Modellcode-Erweiterung an. Der Auswahlleitfaden für Antriebe nach Umgebungsbedingungen behandelt die umfassendere Prüfung auf Wärme, Staub, Nassreinigung, Korrosion und Ex-Bereiche.
Unser Team hat festgestellt, dass Ersatzprüfungen leichter nachweisbar sind, wenn jede Grenze einem Bauteil, einem Maschinenzustand und einer Abnahmeprüfung zugeordnet wird.
Definieren Sie eine Alternative, wenn das Katalogprodukt die Exposition nicht erfüllt. Dies kann bedeuten, den Antrieb zu versetzen, ein entferntes Gestänge einzubauen, die Schutzvorrichtung zu ändern, Ventil und Sensoren zu verlegen oder die Prozesseinhausung neu zu konstruieren. Ein teurerer Zylinder ohne Änderung des Expositionspfads wiederholt häufig denselben Ausfall.
Häufige Fragen zu Gießereiantrieben: Was sollten Wartungsteams klären?
Modellspezifische Grenzen sind sicherer als Branchenfolklore. Die genannte CA2-Familie von SMC umfasst einen Standardbereich von -10 °C bis 70 °C sowie getrennte Optionen für 110 °C und 150 °C; Festo behandelt Staubabstreifer, Metallabstreifer und Faltenbälge als eigene Konfigurationen (SMC; Festo, abgerufen am 17.07.2026).
Wie oft sollten Dichtungen von Gießereiantrieben ersetzt werden?
Ein allgemeingültiges Intervall von beispielsweise zwei oder vier Monaten ist nicht vertretbar. Legen Sie es anhand exakter Herstelleranweisungen, Zykluszahl, Temperaturverlauf, Leckagetrend, Stangenzustand und Schmutzbelastung fest. Festo nennt selbst innerhalb eines Bereichs von 32 bis 63 mm verschiedene Abstreifer- und Faltenbalgkonfigurationen; Exposition und Hardware sind daher entscheidend.
Kann ein Standard-Pneumatikzylinder für den Gießereieinsatz nachgerüstet werden?
Manchmal, aber nur mit freigegebenen Optionen und geprüftem Betriebsbereich. Festo bietet an bestimmten DSNU-Größen starre und metallische Abstreifer sowie Faltenbälge an; SMC führt für die CA2-Familie einen Hochleistungsabstreifer. Ein selbstgebauter Schutzbalg, ein angenommener Spülanschluss oder ein unverträglicher Dichtungssatz erzeugen keine validierte Gießereiausführung.

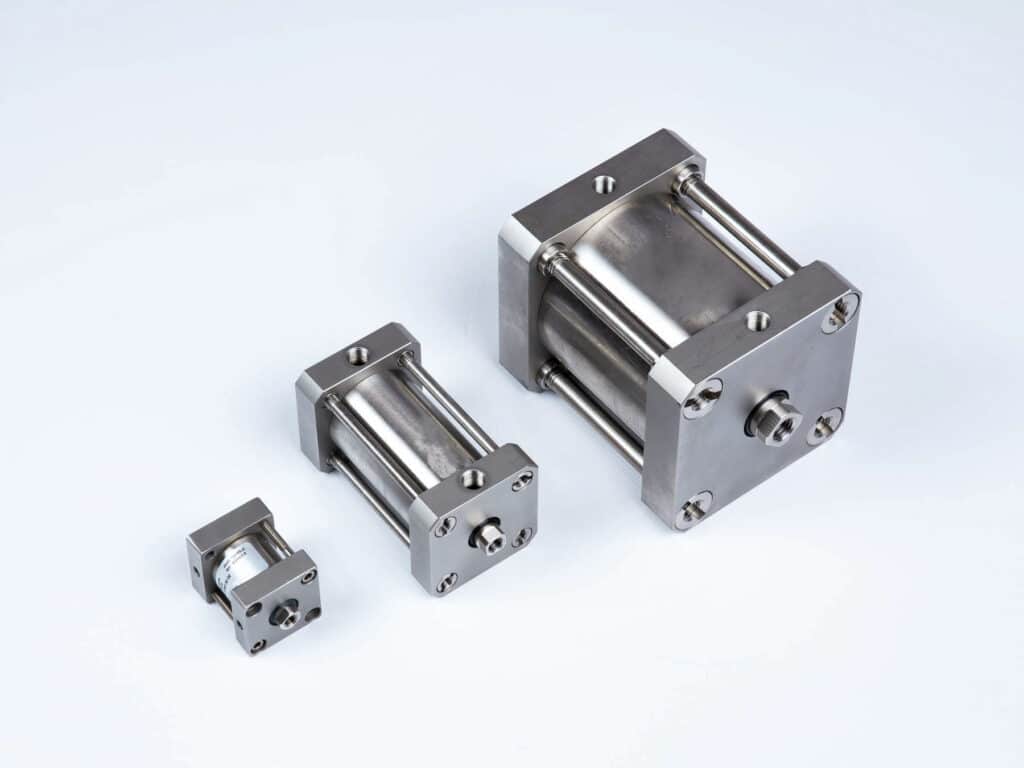

Reicht Edelstahl für einen Gießereiantrieb aus?
Nein. Edelstahl kann eine definierte Korrosionsbelastung beherrschen, legt aber weder Wärmebeständigkeit, Schutz gegen abrasives Eindringen, Schmierung, Sensoreignung noch Abstreiferleistung fest. Im CA2-Katalog von SMC sind korrosionsbezogene Werkstoffänderungen von 110-°C-, 150-°C- und Hochleistungsabstreiferoptionen getrennt. Diese Anforderungen benötigen eigene Modellcodes und Prüfungen.
Sollten Gießereiantriebe mit Überdruck gespült werden?
Nur wenn Antrieb oder Schutzeinhausung eine vom Hersteller definierte Spülkonstruktion besitzt. Spezifizieren Sie Reinluftqualität, Ein- und Auslass, Druck- oder Durchflussgrenze, Überwachung und Fehlerreaktion. ISO 8573-1 verlangt, Partikel, Wasser und Öl an einem definierten Ort festzulegen. Verunreinigte Betriebsluft kann über die Spülung zusätzliche Verschmutzung eintragen.
Welche Temperaturstufe benötigt ein Gießereiantrieb?
Verwenden Sie die höchste gemessene Temperatur an jedem betroffenen Bauteil über Produktion und Stillstand und wählen Sie anschließend ein vollständiges Modell oberhalb dieses Bereichs. In der genannten SMC-Familie liegt die Standardgrenze bei 70 °C; getrennte Optionen reichen bis 110 °C oder 150 °C. Diese Werte dürfen nicht auf andere Zylinder, Sensoren, Fette, Kabel oder Dichtungsmischungen übertragen werden.
Quellen und technische Referenzen
- NIOSH: Controlling Silica Dust from Foundry Casting-Cleaning Operations
- NIOSH: Silica Safe Work Practices
- ISO 8573-1:2010, Druckluftverunreinigungen und Reinheitsklassen
- Festo DSNU/ESNU Rundzylinder-Katalog
- Parker-Prädifa Merkblatt zum EW-Dichtungsabstreifer
- SMC CA2 Zylinderkatalog
- OSHA 29 CFR 1910.147, Beherrschung gefährlicher Energie
