Geeignete Kolbenstangenführungen tragen dazu bei, dass die Stangendichtung eines Pneumatikzylinders lange hält, indem sie die Stange innerhalb des konstruktiv vorgesehenen Spiels abstützen und zentrieren. Sie begrenzen den örtlichen Kontakt zwischen Stange, Stopfbuchse und Dichtung. Sie machen aus einem Standardzylinder jedoch keine Linearführung, gleichen keine Montagefehler aus und liefern keine universelle Querlastangabe. Wirkt eine erhebliche Querkraft oder ein Moment auf die Maschine, sollte eine externe Führung oder ein geführter Zylinder diese Last aufnehmen.
Diese Unterscheidung ist wichtig, weil eine neue Dichtung die Leckage kurzfristig beseitigen kann, während der beschädigte Lastpfad unverändert bleibt. Einseitiger Lippenverschleiß, blanke Stellen auf einer Seite der Stange, größeres Buchsenspiel und Klemmen nahe der vollständigen Ausfahrt deuten auf Führungs- oder Ausrichtungsprobleme hin. Behandeln Sie diese Spuren als Beweismittel und vergleichen Sie anschließend die tatsächliche Geometrie mit den genauen Belastungsdaten des Herstellers.
Das Wichtigste in Kürze
- ISO 15552 regelt austauschbare Einbaumaße für Zylinder mit 32–320 mm Bohrung, nicht die zulässige Querlast.
- Die Kolbenstangenführung führt die Stange, die Stangendichtung hält den Druck, und der Abstreifer hält Schmutz fern.
- Wiederholter einseitiger Dichtungsverschleiß verlangt vor einem weiteren Dichtungswechsel eine Prüfung von Ausrichtung, Spiel und externer Führung.
Welche Aufgabe hat die Kolbenstangenführung eines Pneumatikzylinders tatsächlich?
ISO 15552 gilt für Zylinder mit 32–320 mm Bohrung und einem maximalen Nenndruck von 1.000 kPa; ihr Anwendungsbereich betrifft jedoch die maßliche Austauschbarkeit, nicht die Tragfähigkeit der Kolbenstangenführung (ISO 15552:2018, bestätigt 2025). Eine Kolbenstangenführung muss deshalb anhand von Aufbau und Katalog des ausgewählten Zylinders beurteilt werden, nicht allein anhand des ISO-Rahmens.
Eine Kolbenstangenführung ist die Hülse oder Buchse im Kopf beziehungsweise in der Stopfbuchse, die die gleitende Stange abstützt. Sie gewährleistet die radiale Führung, verhindert unter zulässigen Bedingungen den direkten Kontakt zwischen Stange und Gehäuse und hilft, die Stange auf der vorgesehenen Achse durch die Druckdichtung zu führen. Werkstoff, Länge, Spiel, Schmierverfahren und Abstand zum Kolben beeinflussen ihr Verhalten.
Die umgebenden Bauteile erfüllen andere Aufgaben:
| Bauteil | Hauptfunktion | Was daraus nicht folgt |
|---|---|---|
| Kolbenstangenlager oder Führungsbuchse | Stützt und führt die gleitende Stange innerhalb des festgelegten Spiels | Dass der Zylinder als freitragende Linearführung dienen kann |
| Stangendruckdichtung | Hält Druckluft an der bewegten Stangenschnittstelle zurück | Dass sie eine fehlausgerichtete Stange führen kann |
| Stangenabstreifer | Begrenzt das Eindringen von Staub, Spänen und Feuchtigkeit | Dass er eine Druckdichtung oder ein tragendes Lager ist |
| Kolbenführungsring | Verhindert direkten Kontakt des Kolbens mit der Bohrung | Dass die ausgefahrene Stange jede Querlast aufnehmen kann |
| Externe Führung oder geführter Schlitten | Nimmt festgelegte Querkräfte und Momente auf | Dass die Ausrichtung der Zylindermontage vernachlässigt werden darf |
Parker beschreibt seinen Stangenabstreifer A2 als Bauteil, das Staub, Schmutz, Sand und Späne am Eindringen in die dynamische Stangenführung hindert (Parker A2-Stangenabstreifer, abgerufen 2026). Das ist eine Funktion zur Verunreinigungskontrolle. Wird die Kolbenstangenführung selbst als Schmutzbarriere bezeichnet, verwischt das die Diagnose und kann Instandhalter zum falschen Ersatzteil führen.

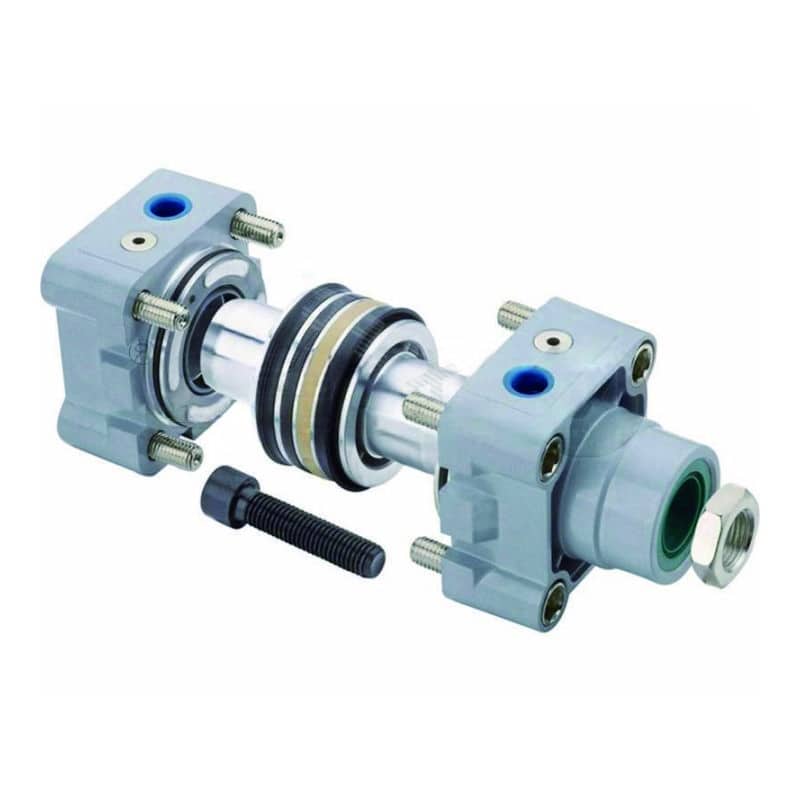

Ein zerlegter ISO-Profilzylinder erleichtert die Zuordnung der stangenseitigen Führung, der Stangendichtung, der Kolbenführung und weiterer Reparaturteile. Ihre genaue Anordnung und die zulässigen Lasten bleiben modellspezifisch.
Die zweckmäßige Frage ist nicht, ob der Zylinder „ein Lager hat“. Fast jeder konventionelle Stangenzylinder benötigt eine Form der Stangenführung. Fragen Sie, ob Lagerlänge, Spiel, Stangenauskragung, Lastversatz und externe Führungsanordnung zum tatsächlichen Lastpfad passen. So wird aus einer vagen Bauteilaussage eine prüfbare Konstruktionsentscheidung.
Einen breiteren Vergleich von Druckdichtungen, Abstreifern, Kolbendichtungen und Dämpfungsdichtungen bietet der Leitfaden zu Dichtungsarten für Industriezylinder.
Warum beschädigt Querlast Stangendichtungen und Buchsen?
Das Handbuch zum SMC-Zylinder C96 stellt die zulässige Querlast als hubabhängige Kurve dar und warnt, dass ein Überschreiten der Kurve Lager, Kolbendichtung oder Kolben beschädigen kann (SMC C96-Handbuch, 2024). Es gibt keinen vertretbaren einheitlichen Newtonwert für jede Kolbenstangenführung, Bohrung, Hublänge oder Montagegeometrie.
Querlast ist eine Kraft quer zur vorgesehenen Hubachse des Zylinders. Sie drückt die Stange gegen eine Seite der Führungsbuchse. Greift die Last versetzt zur Abstützung an, entsteht zusätzlich ein Biegemoment. So kann ein Zylinder nahe der eingefahrenen Position leicht laufen, aber nahe der vollständigen Ausfahrt klemmen oder lecken, weil der ungestützte Hebelarm länger wird.
Die ausgelenkte Stangenposition verändert den Kontakt der Dichtlippe mit der Oberfläche. Der Kontaktdruck steigt auf einer Seite und sinkt auf der anderen. Die Buchse kann einseitig polieren oder verschleißen, auf der Stange können Längsriefen entstehen, und Partikel werden wiederholt durch denselben belasteten Bereich der Dichtung gezogen. Wächst das Spiel, kann sich die Stange noch weiter von der Achse entfernen und den Kreislauf beschleunigen.
Fehlausrichtung kann dieselben Symptome verursachen, selbst wenn die äußere Nutzlast gering erscheint. Ein starrer Gabelkopf, Halter oder eine Werkzeugplatte kann die Stange auf eine Bahn zwingen, die von der Zylindermittellinie abweicht. Eine Rahmendurchbiegung unter Produktionslast kann einen Fehler erzeugen, der bei einer unbelasteten Handprüfung unsichtbar bleibt. Höherer Luftdruck erhöht nur die Axialkraft; er korrigiert die Geometrie nicht.
SMC warnt außerdem, dass eine Fehlausrichtung zwischen Stange und Last Rohr, Buchse, Stangenoberfläche und Dichtungen beschädigen kann, und empfiehlt gegebenenfalls ein Ausgleichselement (SMC Sicherheitshinweise für Zylinder, abgerufen 2026). Ein Ausgleichselement nimmt kleine Anschlussfehler auf. Es trägt keine große Querkraft, kein Kippmoment und keine ungestützte Nutzlast.
Für die weitergehende Mechanik von Kraftrichtung, Versatz und Moment nutzen Sie die ausführliche Erklärung zur Querbelastung von Linearantrieben. Dieser Artikel konzentriert sich auf den Fehlerpfad von der Führung zur Dichtung.
Welches Bauteil sollte die Maschinenlast tragen?
Parker bietet externe Führungsmodule für P1D-Zylinder mit 32–100 mm Bohrung und standardmäßigen geführten Hüben von 25–250 mm an, wahlweise mit Gleit- oder Kugelumlaufführung (Parker P1D-Katalog, abgerufen 2026). Diese produktspezifischen Bereiche zeigen, weshalb Führung als Hardware ausgewählt und nicht aus einer allgemeinen Zylinderbezeichnung abgeleitet werden muss.
Eine externe Führung ist eine separate Schiene, ein Schlitten oder ein geführter Wagen, der festgelegte Querlasten und Momente aufnimmt, während der Standardzylinder den Axialschub erzeugt. Parkers Anwendungsleitfaden formuliert es klar: Eine externe Führung soll die angetriebene Last zur Zylindermittellinie ausgerichtet halten, während eine zentrische Montage die Belastungen von Kolben- und Stangenlagern minimiert (Parker Anwendungsleitfaden, abgerufen 2026).
Welche Anordnung passt zur Maschine?
| Maschinenzustand | Bevorzugter Lastpfad | Vor Freigabe prüfen |
|---|---|---|
| Last läuft bereits auf einer Linearführung | Zylinder liefert Schub über ausgerichtete oder bewegliche Verbindung | Führungswiderstand, Parallelität, Kopplungsfreiheit, Lage des Festanschlags |
| Werkzeug muss Verdrehung widerstehen | Geführter Zylinder oder separate Verdrehsicherung | Zulässige Momente in jeder Achse, Hub, Geschwindigkeit, Schwerpunktversatz |
| Waagerechte Stange trägt auskragendes Werkzeug | Externe Führung oder abgestützter Wagen | Gewichtskraft und Moment bei maximaler Ausfahrt |
| Kleine Montagetoleranz bleibt bestehen | Vom Modell freigegebenes Ausgleichselement plus unabhängige Führung | Gelenkbeweglichkeit, Gewindeeingriff, Freigängigkeit über den gesamten Hub |
| Last schwenkt auf einem Bogen | Schwenklager und Gelenkgeometrie passend zum Bogen | Winkelweg, Schlauchbewegung, Klemmen in der Endlage |
| Keine Querlastdaten verfügbar | Konfigurierte Daten beschaffen oder so umkonstruieren, dass eine Führung die Last trägt | Keinen Prozentsatz der Zylinderkraft erfinden |
Festo erläutert, dass geführte Antriebe die pneumatische Bewegung mit zwei Führungsstangen in Gleit- oder Kugellagern verbinden und so Querkräfte und Drehmomente aufnehmen können, für die ein gewöhnlicher Stangenzylinder allein nicht vorgesehen ist (Festo Whitepaper zu geführten Antrieben, abgerufen 2026). Auch dort hängt die Tragfähigkeit von Führungstyp, Hub, Geschwindigkeit, Lastposition und Momentenrichtung ab.
Eine größere Zylinderbohrung kann die Axialkraft erhöhen, ohne das Querlastproblem zu verändern. Manchmal wird das Symptom dadurch nur weniger sichtbar, weil der Zylinder höhere Reibung überwinden kann. Trennen Sie Kraftberechnung und Führungsberechnung und prüfen Sie beide anhand der konfigurierten Produktdaten.
Die schrittweise Auswahllogik zur Verringerung von Querlasten an Linearzylindern behandelt Führungsmomente und Nachrüstoptionen ausführlicher.
Verschleißbilder zeigen den tatsächlichen Fehlerpfad
Parker gibt für seinen A2-Abstreifer Nulldruck und Geschwindigkeiten bis 2 m/s an – ein produktspezifisches Beispiel, das Schmutzausschluss von Druckhaltung trennt (Parker A2-Stangenabstreifer, abgerufen 2026). Tritt Leckage auf, prüfen Sie Abstreifer, Stangendichtung, Stangenoberfläche und Führungsbuchse getrennt, statt die gesamte Stopfbuchse pauschal als „die Dichtung“ zu bezeichnen.
Beginnen Sie mit der Richtung der Spuren. Eine gleichmäßig verschlissene Lippe kann auf normalen Betriebsverschleiß, ungeeigneten Werkstoff, ungünstige Schmierung, Temperatur oder Verunreinigung hinweisen. Einseitig konzentrierter Verschleiß passt eher zu einer ausgelenkten Stangenbahn. Stimmt beispielsweise die Umfangslage des Dichtungsverschleißes mit Buchsenpolitur und Stangenriefen überein, kann daraus die Richtung der äußeren Reaktionskraft hervorgehen.
| Beobachtung | Wahrscheinliche Ursachenpfade | Prüfschritt |
|---|---|---|
| Stangendichtlippe hauptsächlich einseitig verschlissen | Fehlausrichtung, Querkraft, verschlissene Buchse, verbogene oder geriefte Stange | Umfangslage markieren und mit Lastrichtung sowie Buchsenkontakt vergleichen |
| Lange axiale Kratzer auf der Stange | Abrasive Verunreinigung, beschädigter Abstreifer, einseitiger Lagerkontakt | Stange reinigen; Kratzertiefe, Abstreiflippe, Buchse und Schmutzquelle prüfen |
| Leckage kehrt kurz nach Dichtungswechsel zurück | Grundlegende Ausrichtung oder Oberflächenschaden nicht behoben | Stangenoberfläche, Rundlauf, Buchsenspiel, Halter, Führungsbewegung und Rohrzustand prüfen |
| Bewegung klemmt nahe vollständiger Ausfahrt | Wachsender Hebelarm, Fehlausrichtung der Führung, Strukturverformung | Unbelastete und belastete Bewegung in eingefahrener, mittlerer und ausgefahrener Position vergleichen |
| Stange lässt sich an der Stopfbuchse sichtbar kippen | Verschlissene Führungsbuchse oder beschädigter Kopf | Spiel nach Verfahren und Grenzwerten des Herstellers messen |
| Dichtung wirkt intakt, Luft strömt aber intern vorbei | Kolbendichtung, Rohr oder Ventil undicht statt Stangendichtung | Schaltung nach freigegebenem Verfahren isolieren und Leckagepfad lokalisieren |
Eine wiederkehrende Stangendichtungsleckage ist als Untersuchung des Lastpfads zu behandeln, nicht als automatischer Beweis für eine mangelhafte Ersatzdichtung. SMC verknüpft übermäßige Querlast und Fehlausrichtung mit Lagerreibung, Schäden an Stangenoberfläche und Dichtung sowie Luftleckage; Parker ordnet den Ausschluss äußeren Schmutzes dem Abstreifer und nicht dem Lager zu (SMC; Parker, abgerufen 2026). Zusammen gelesen folgt daraus: Prüfen Sie die Einbaurichtung des Verschleißes, vergleichen Sie die Ausrichtung von Stange und Führung über den gesamten Hub, messen Sie Buchsenspiel und Stangenzustand anhand der genauen Betriebsgrenzen und klären Sie, welches Bauteil die Querkraft trägt. Wird die neue Dichtung vor diesen Prüfungen eingebaut, setzt sie möglicherweise nur das sichtbare Symptom zurück. Sind Führung, Montage, Stangenoberfläche und Spiel in Ordnung, rücken Werkstoffverträglichkeit, Schmierung, Temperatur, Rohrzustand und Einbau der Druckdichtung im Fehlerbaum nach oben.
Verurteilen Sie die Kolbenstangenführung nicht allein aufgrund eines Leckagesymptoms. Der Ablauf zur Fehlersuche an Pneumatikzylindern hilft, Versorgung, Ventil, Abluft, Führung, Last und innere Dichtungen auseinanderzuhalten. Liegt Verunreinigung oder chemische Belastung vor, vergleichen Sie die Spuren mit dem Leitfaden zu den Grenzen selbstschmierender Dichtungen.
Nach unserer Erfahrung ist die schnellste nützliche Prüfung richtungsbezogen: Fotografieren Sie Dichtung und Buchse vor der Reinigung, markieren Sie die Einbaulage des Zylinders und protokollieren Sie, an welcher Hubstelle die Bewegung klemmt. Diese drei Beobachtungen bewahren häufig Spuren, die verschwinden, sobald die Teile gereinigt und lose auf eine Werkbank gelegt werden.
Wie sollten Ingenieure die Installation korrigieren und verifizieren?
ISO 19973-3 gibt die Zuverlässigkeit von Pneumatikzylindern in Zyklen oder Kilometern an und verwendet eine Prüfung bis zum ersten Ausfall mit definierten Schwellenwerten (ISO 19973-3:2015, bestätigt 2021). Deshalb ersetzt ein unbelegtes Versprechen von „dreifacher Dichtungslebensdauer“ keine definierte Konfiguration, Belastung, Umgebung, Ausfallgrenze und Prüfaufzeichnung.
Befolgen Sie zuerst das Verfahren der Maschine zur Energiekontrolle. Trennen Sie pneumatische und andere Energiequellen, sichern Sie schwebende oder bewegliche Lasten, bauen Sie eingeschlossenen Druck ab und bestätigen Sie den sicheren Zustand, bevor Sie Zylinder, Führung, Gelenk oder Verschraubung lösen. Beobachtung während eines bestromten Zyklus und praktische Instandhaltung sind unterschiedliche Tätigkeiten und entsprechend zu beherrschen.
Nutzen Sie anschließend eine Korrekturfolge, die die Beweismittel schützt:
- Fehlerzustand dokumentieren. Notieren Sie Hubposition, Richtung, Nutzlast, Geschwindigkeit, Temperatur, Druck während der Bewegung und ob der Fehler erst nach Erwärmung auftritt. Speichern Sie vorhandene Daten des letzten fehlerfreien Zyklus.
- Vor dem Reinigen prüfen. Fotografieren Sie Stange, Abstreifer, Druckdichtung, Lagerfläche, Kolbenführung sowie Schmierstoff oder Ablagerungen. Erhalten Sie die Einbau-Umfangslage.
- Lastpfad prüfen. Vergleichen Sie die Mittellinien von Zylinder und Führung in eingefahrener, mittlerer und ausgefahrener Position, unbelastet und unter repräsentativer Last. Wiederholen Sie die Prüfung bei Betriebstemperatur von Rahmen und Werkzeug.
- Beschädigte Teile messen. Verwenden Sie die Herstellergrenzen für Stangengeradheit oder Rundlauf, Oberflächenzustand, Buchsenspiel, Bohrungsschaden, Zustand der Dichtungsnut und Integrität der Verbindungselemente.
- Führungs- und Anschlussgeometrie korrigieren. Richten Sie Halter neu aus, beseitigen Sie unbeabsichtigte Zwängung, ergänzen Sie ein geeignetes Ausgleichselement oder wählen Sie anhand der realen Kräfte und Momente eine externe Führung beziehungsweise einen geführten Zylinder. Bestätigen Sie, dass Festanschläge über die abgestützte Struktur und nicht über die Stange wirken.
- Nur kompatible Teile ersetzen. Stimmen Sie den Wartungssatz auf genaue Zylinderbaureihe, Bohrung, Stangendurchmesser, Werkstoffoption, Temperatur, Schmierstoff und Umgebung ab.
- Schrittweise verifizieren. Bestätigen Sie zuerst Freigängigkeit und Ausrichtung, fahren Sie dann – sofern das freigegebene Inbetriebnahmeverfahren dies zulässt – mit verringerter Energie und validieren Sie abschließend repräsentative Last, Geschwindigkeit, Hub, Dämpfung, Leckage und Wiederholgenauigkeit.
Müssen Lager und Dichtung immer gemeinsam ersetzt werden? Nein. Ersetzen Sie jedes Bauteil, das außerhalb seines festgelegten Zustands liegt, und beheben Sie die Ursache. Eine verschlissene Buchse kann eine neue Stangendichtung schnell beschädigen, während eine eingeschnittene Dichtung nicht automatisch beweist, dass das Lager unbrauchbar ist. Auch Stangenoberfläche und Kopf beziehungsweise Stopfbuchse können darüber entscheiden, ob ein Wartungssatz genügt.
Wenn Riefen, tiefe Kratzer, eine verbogene Stange, eine beschädigte Stopfbuchsenbohrung oder fehlende Maßgrenzen die Reparatur unsicher machen, vergleichen Sie das Risiko mit dem Entscheidungsrahmen für Reparatur oder Austausch. Geben Sie in einer Anfrage Zylindermodell, Bohrung, Hub, Stangendurchmesser, Befestigung, Führungsanordnung, Lastmasse und Schwerpunkt, Geschwindigkeit, Zyklusrate, Luftqualität, Umgebung, Schadensfotos und gemessene Spiele an.
Häufige Fragen zu Kolbenstangenführungen von Pneumatikzylindern
ISO 15552 definiert Maße für Zylinder mit 32–320 mm Bohrung, während ISO 19973-3 die Zuverlässigkeit in Zyklen oder Kilometern misst; keine der beiden Normen liefert einen universellen Wert für Querlast oder Dichtungslebensdauer. Die folgenden Antworten trennen Bauteilfunktion, konfigurierte Belastungsdaten und Schadensspuren, damit die FAQ als praktische Instandhaltungsprüfung dienen kann.
Ist eine Kolbenstangenführung dasselbe wie eine Stangendichtung?
Nein. Das Stangenlager oder die Führungsbuchse stützt die gleitende Stange, während die Stangendruckdichtung die Druckluft zurückhält. Ein separater Abstreifer begrenzt das Eindringen äußeren Schmutzes. Parkers A2-Abstreifer ist für Nulldruck spezifiziert; dies verdeutlicht, weshalb Abstreifer, Dichtung und Lager nicht als ein Bauteil behandelt werden dürfen (Parker, abgerufen 2026).
Kann ein Standard-Pneumatikzylinder Querlast tragen?
Nur innerhalb der genauen konfigurierten Herstellergrenze. Das C96-Handbuch von SMC verwendet statt eines universellen Newtonwerts eine hubabhängige Querlastkurve. Liegen Last, Versatz, Hub, Geschwindigkeit oder Montage außerhalb der angegebenen Bedingungen, verwenden Sie eine separate Führung oder einen geführten Zylinder, statt die Tragfähigkeit als Anteil der Axialkraft zu schätzen (SMC, 2024).
Wann ist eine externe Führung erforderlich?
Verwenden Sie eine externe Führung, wenn die Maschine eine erhebliche Querkraft, auskragende Last, Verdrehung oder ein Moment tragen muss, das der ausgewählte Zylinder nicht ausdrücklich zulässt. Parkers P1D-Führungsmodule decken konfigurierte Zylinder mit 32–100 mm Bohrung ab und zeigen damit, dass die Führungsauswahl von Bohrung, Hub, Lagertyp und Geometrie abhängt und nicht allein vom Wort „Lager“ (Parker, abgerufen 2026).
Kann ein Ausgleichselement jedes Ausrichtungsproblem beheben?
Nein. Ein Ausgleichselement kann begrenzte Anschlussfehlausrichtung aufnehmen, wird dadurch aber nicht zur Schiene und trägt nicht jede Querkraft und jedes Moment. SMC empfiehlt ein solches Element, wo es geeignet ist, und rät bei übermäßiger Querlast separat zu externer Führung. Prüfen Sie Gelenkbeweglichkeit, Führungsbezug, Lastversatz und Freigängigkeit über den gesamten Hub anhand der genauen Bauteilanleitung (SMC, abgerufen 2026).
Sollten Kolbenstangenführung und Stangendichtung gemeinsam ersetzt werden?
Ersetzen Sie beide nur, wenn die Prüfung zeigt, dass beide beschädigt sind, außerhalb der Maßgrenzen liegen oder das freigegebene Wartungsverfahren dies vorsieht. ISO 19973-3 definiert die Zylinderlebensdauer durch eine festgelegte Prüfung bis zum ersten Ausfall, nicht durch ein starres Wechselintervall. Eine neue Dichtung fällt erneut aus, wenn übermäßiges Buchsenspiel, Stangenriefen, Fehlausrichtung oder äußere Querlast bestehen bleiben (ISO, bestätigt 2021).
Quellen und technische Referenzen
- ISO 15552:2018, Pneumatische Fluidtechnik – Zylinder, Anwendungsbereich und maßliche Austauschbarkeit; bestätigt 2025, abgerufen am 18.07.2026.
- ISO 19973-3:2015, Zuverlässigkeitsbewertung durch Prüfung, Teil 3: Zylinder mit Kolbenstange, Zyklen oder Kilometer und Verfahren bis zum ersten Ausfall; bestätigt 2021, abgerufen am 18.07.2026.
- Parker Anwendungsleitfaden, zentrische Ausrichtung und externe Führung; abgerufen am 18.07.2026.
- Parker P1D Pneumatikzylinder-Katalog, externe Führungsmodule und bewegliche Verbindung; abgerufen am 18.07.2026.
- Parker A2-Stangenabstreifer, Abstreiferfunktion und Produktkennwerte; abgerufen am 18.07.2026.
- Festo, Auswahl pneumatischer geführter Antriebe und Schlitten, Architektur geführter Antriebe; abgerufen am 18.07.2026.
- SMC C96-Zylinderhandbuch, hubabhängige Querlast und Warnung zur externen Führung; abgerufen am 18.07.2026.
- SMC Sicherheitshinweise für Zylinder, Fehlausrichtung, Ausgleichselemente und externe Führung; abgerufen am 18.07.2026.
