Ein sogenannter Wasserschlag in einem pneumatischen Ventilsystem ist als Symptom und nicht als Diagnose zu behandeln. Ein Schlaggeräusch beim Umschalten des Ventils kann durch eine Drucktransiente der Druckluft, Abgasgegendruck, einen am Zylinderdeckel anschlagenden Kolben oder flüssiges Kondensat verursacht werden, das sich durch einen Tiefpunkt bewegt. Jeder Mechanismus erfordert eine andere Korrektur.
Am sichersten ist es, den Druck auf beiden Seiten der vermuteten Drosselstelle aufzuzeichnen und dabei Ventilbefehl, Zylinderposition und Abluftverhalten zu beobachten. Verringern Sie anschließend die Geschwindigkeit der Energiefreisetzung an der Stelle, an der das Ereignis entsteht. Wählen Sie ein Druckbegrenzungsventil, einen Behälter oder ein größeres Wegeventil nicht allein anhand des Geräuschs aus.
Das Wichtigste in Kürze
- Unterscheiden Sie vor jeder Hardwareänderung vier Fehlerarten: Luftdrucktransiente, Abluftdrosselung, mechanischer Endanschlag und Kondensatbewegung.
- ISO 4414 behandelt wesentliche Gefährdungen pneumatischer Systeme und ist nach ihrer Bestätigung im Jahr 2021 weiterhin aktuell.
- Messen Sie den dynamischen Druck am Ventil und am Antrieb. Ein unauffälliges statisches Manometer kann die tatsächliche Drosselstelle verbergen.
- Stimmen Sie Beschleunigung, Abluftstrom und Dämpfung als zusammenhängende Schaltung ab.
Ort und Zeitpunkt der ersten Druckänderung sind aussagekräftiger als die Stelle mit dem lautesten Geräusch. Eine versorgungsseitige Druckspitze, die beim Umschalten beginnt, deutet auf Füllvorgang und Ventilleitwert hin. Ein Druckanstieg in der Kammer kurz vor Erreichen der Endlage deutet auf Dämpfung oder Abluftdrosselung hin. Ein Schlag nach dem Entwässern oder beim Kaltstart macht Kondensat wahrscheinlicher.
Handelt es sich wirklich um einen Wasserschlag?
ISO 4414:2010 behandelt wesentliche Gefährdungen in pneumatischen Fluidtechniksystemen und gilt für deren Konstruktion, Bau, Änderung, Einstellung und Instandhaltung. Sie wurde 2021 bestätigt und ist weiterhin aktuell (ISO 4414). Dieser Geltungsbereich stützt eine Diagnose des Gesamtsystems, statt jedes Druckereignis als klassischen hydraulischen Wasserschlag zu behandeln.
Der klassische Wasserschlag ist eine hydraulische Transiente, die durch eine schnelle Geschwindigkeitsänderung einer Flüssigkeitssäule entsteht. Druckluft verhält sich anders, weil sie kompressibel ist und pneumatische Schaltungen Ventile, veränderliche Kammervolumina, Abluftdrosselstellen und bewegte Lasten enthalten. Der Begriff „pneumatischer Wasserschlag“ ist in der Werkstatt gebräuchlich, doch pneumatische Drucktransiente ist meist genauer, wenn kein Flüssigkeitspfropfen vorhanden ist.
Nutzen Sie vor der Wahl einer Abhilfemaßnahme diese Einteilung in vier Kategorien:
| Beobachtetes Ereignis | Wahrscheinlicher Mechanismus | Beste erste Messung | Typischer Korrekturweg |
|---|---|---|---|
| Der Druck ändert sich unmittelbar mit dem Ventilbefehl | schnelles Füllen oder Umschalttransiente | Druck am Ventileingang und Arbeitsanschluss | Ventilleitwert, Füllrate, Schlauchvolumen und Schaltfolge prüfen |
| Der Druck steigt in der entlüftenden Kammer | Abgasgegendruck | Druck am Zylinder-Abluftanschluss und Ventilauslass | Schalldämpfer, Verteilerabluft, Abluftdrosselung und Schlauchführung prüfen |
| Das Schlaggeräusch tritt am physischen Hubende auf | bewegte Masse überschreitet die verfügbare Dämpfung | Geschwindigkeit und verbleibender Dämpfungsweg | Geschwindigkeit oder Energie verringern; Kapazität der Endlagendämpfung oder des Stoßdämpfers prüfen |
| Das Ereignis folgt auf Entwässerung, Vereisung oder Anzeichen feuchter Luft | Kondensat bewegt sich durch die Schaltung | Drucktaupunkt, Ablässe, Tiefpunkte und Zustand des Abscheiders | Luftaufbereitung und Entwässerung korrigieren, bevor die Bewegung abgestimmt wird |
In einem System können mehrere Zeilen gleichzeitig zutreffen. Beispielsweise kann ein überdimensioniertes Ventil einen Zylinder stark beschleunigen, während ein zugesetzter Abluftschalldämpfer den Gegendruck erhöht. Wird nur der Schalldämpfer korrigiert, kann dadurch ein bereits vorhandenes Endanschlagproblem sichtbar werden.
Eine pneumatische Drucktransiente diagnostizieren
Die OSHA-Vorschrift zu gefährlichen Energien gilt auch für pneumatische Energie. 29 CFR 1910.147(d)(5) verlangt, dass gespeicherte oder verbliebene Energie vor Wartungsarbeiten abgebaut, getrennt, zurückgehalten oder anderweitig gesichert wird (OSHA). Die Installation von Messgeräten und das Versetzen von Sensoren gehören daher in das Energiekontrollverfahren der Maschine und nicht zu improvisierten Einstellungen im laufenden Betrieb.
Messen Sie nach der sicheren Installation den Druck während des Ereignisses, statt sich auf das Manometer am Regler zu verlassen. Ein aussagekräftiger Test zeichnet folgende Signale auf derselben Zeitbasis auf:
- Ventilbefehl oder Rückmeldung der Schieberstellung
- Druck am Versorgungsanschluss des Ventils
- Druck am aktiven Zylinderanschluss
- Druck in der entlüftenden Kammer oder im gemeinsamen Abluftkanal
- Zylinderposition oder Zustand des Endlagensensors
Platzieren Sie Sensoren nahe an der vermuteten Drosselstelle. Ein langer Messschlauch fügt Volumen hinzu und kann ein schnelles Ereignis verfälschen. Verwenden Sie Messumformer, Anschlüsse, Druckstufen und Erfassungseinstellungen, die zum erwarteten Schaltungsdruck und zur Ereignisdauer passen. Die erforderliche Abtastrate richtet sich nach der aufzulösenden Transiente, nicht nach einer allgemeinen Faustregel.
Führen Sie einen kontrollierten Vergleich durch. Verringern Sie die Sollgeschwindigkeit, entfernen Sie, sofern sicher, eine bekannte Abluftdrosselung oder betreiben Sie jeweils nur eine Ventilstation. Ändern Sie pro Test nur eine Variable. Wenn sich das Druckereignis mit dieser Änderung verschiebt oder verschwindet, ist das Ergebnis aussagekräftiger als ein einzelner Spitzenwert.
Der Leitfaden zum Gegendruck in Pneumatikanlagen erklärt, warum eine gemeinsame Abluft, ein Schalldämpfer oder ein zu kleiner Rückströmweg mehrere Antriebe beeinflussen kann. Nutzen Sie für eine überschlägige Prüfung stationärer Leitungsverluste den folgenden Rechner, aber behandeln Sie sein Ergebnis nicht als Vorhersage des transienten Spitzendrucks.
Welche Änderungen an Ventil und Durchflussregelung mindern den Stoß?
Der technische Leitfaden von SMC zu AS-R/AS-Q vergleicht zwei Schaltungsanordnungen und warnt davor, dass eine Abluftdrosselung eine plötzliche Ausfahrbewegung zulassen kann, wenn auf der Abluftseite keine oder zu wenig Druckluft vorhanden ist (SMC-Leitfaden AS-R/AS-Q). Ventilgröße, Geschwindigkeitsregelung und Wiederanlaufzustand müssen daher gemeinsam beurteilt werden.
Prüfen Sie zuerst die tatsächlichen Durchflussdaten des Ventils und nicht seine Gewindegröße. Die Anschlussgröße zeigt weder den kleinsten Schieberquerschnitt noch den Verteilerkanal, den Bohrungsdurchmesser eines Anschlusses oder die Schalldämpferdrosselung. Vergleichen Sie den benötigten transienten Durchfluss mit Cv, Kv, Schallleitwert oder einer geprüften Durchflusskennlinie des Herstellers. Der Leitfaden zur Ventilauslegung mit Cv und der Leitfaden zum Schallleitwert erläutern diese beiden Bewertungsmethoden.
Regeln Sie anschließend, wie jede Antriebskammer gefüllt und entlüftet wird:
- Verwenden Sie Abluftdrosselung, wenn Last und Schaltung eine stabile abluftseitige Gegenhaltung erfordern, und prüfen Sie dabei den Wiederanlaufzustand.
- Ziehen Sie Zuluftdrosselung erst in Betracht, nachdem Lastrichtung, Trägheit, äußere Kräfte und Dämpfungsverhalten bewertet wurden.
- Verwenden Sie eine Sanftanlauf- oder progressive Druckaufbaufunktion, wenn ein sicherer Wiederanlauf eine kontrollierte Wiederbeaufschlagung erfordert.
- Takten Sie Ventilstationen mit hohem Bedarf zeitlich, statt mehrere große Volumina gleichzeitig zu füllen.
- Ersetzen Sie ein korrekt dimensioniertes Ventil nicht allein deshalb durch ein größeres, um den Zylinder schneller zu machen.
Der Vergleich Zuluft- und Abluftdrosselung ist besonders relevant, wenn eine vertikale oder treibende Last unabhängig vom zugeführten Luftstrom beschleunigen kann.
Kann eine längere Umschaltzeit alles lösen? Nein. Sie kann eine Anregung verringern, beseitigt aber weder einen blockierten Schalldämpfer noch nimmt sie überschüssige Bewegungsenergie auf, führt Kondensat ab oder macht eine unsichere Wiederanlaufsequenz zulässig. Bestätigen Sie den Mechanismus, bevor Sie ein langsameres Ventil festlegen oder eine externe Drossel hinzufügen.
Wann wird Abgasgegendruck zum Hauptproblem?
Das SMC-Produkt JASV kombiniert ein Schnellentlüftungsventil und ein Drosselventil für schnelle Zylinderbewegungen. Das zeigt, dass lokale Entlüftung und Geschwindigkeitsregelung getrennte Funktionen sind, die teilweise aufeinander abgestimmt werden müssen (SMC JASV). Ein Schnellentlüftungsventil ist ein Schaltungselement und kein universelles Mittel gegen pneumatische Druckstöße.
Abgasgegendruck ist wahrscheinlich, wenn in der nominell entlüftenden Kammer Druck verbleibt, sich die Bewegung nach dem Entfernen eines Schalldämpfers ändert oder mehrere Verteilerstationen sich über eine gemeinsame Abluft gegenseitig beeinflussen. Prüfen Sie den gesamten Weg: Zylinderanschluss, Drosselrückschlagventil, Schlauch, Wegeventil, Verteilerkanal, Schalldämpfer und Gehäuseentlüftung.

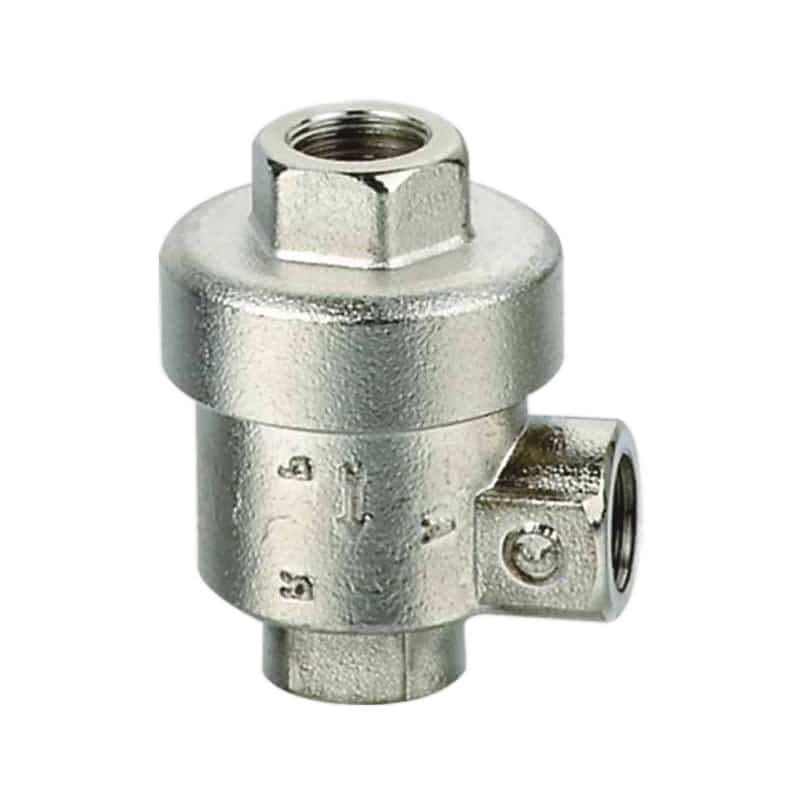

Ein Schnellentlüftungsventil kann den Weg zwischen Antrieb und Atmosphäre verkürzen. Es kann zugleich die Dekompression beschleunigen und die Zylindergeschwindigkeit erhöhen. Erreicht die bewegte Masse dadurch den Enddeckel mit höherer kinetischer Energie, kann der hörbare Anschlag trotz geringerem Kammergegendruck stärker werden. Prüfen Sie nach der Installation Geschwindigkeit und Dämpfung erneut.
Gehen Sie in dieser Reihenfolge vor:
- Messen Sie während der Bewegung den Druck am Abluftanschluss.
- Prüfen Sie den Schalldämpfer auf Verschmutzung und ausreichenden Nenndurchfluss.
- Prüfen Sie, ob mehrere Ventile einen zu kleinen Abluftkanal gemeinsam nutzen.
- Bestätigen Sie Einbaurichtung und Einstellung des Drosselrückschlagventils.
- Bewerten Sie eine lokale Schnellentlüftung erst nach den Schritten 1 bis 4.
- Prüfen Sie Zylindergeschwindigkeit, Endanschlag und sicheres Druckabbauverhalten erneut.
Der Leitfaden zum Schnellentlüftungsventil erläutert Einbauort und Steuerverhalten ausführlicher.
Wie lässt sich der Endanschlag verhindern?
Ein aktuelles Datenblatt des Festo-Zylinders ADNGF-80-25 nennt für genau diese Konfiguration eine zulässige Aufprallenergie in der Endlage von 8 J und einen Dämpfungsweg von 7,5 mm (Festo-Datenblatt). Diese Werte sind modellspezifisch, zeigen aber, warum die Dämpfung gegen bewegte Masse, Geschwindigkeit und ausgewählten Zylinder geprüft werden muss.
Die Aufprallenergie des Zylinders wächst mit dem Quadrat der Geschwindigkeit:
kinetische Energie = 0,5 x bewegte Masse x Geschwindigkeit^2
Eine Verdopplung der Geschwindigkeit erzeugt, bevor weitere Effekte berücksichtigt werden, die vierfache kinetische Energie. Dieser Zusammenhang erklärt, warum eine geringe Änderung an Ventil oder Durchflussregelung den Endanschlag erheblich verändern kann. Er erklärt auch, warum ein Druckbegrenzungsventil kein Ersatz für eine richtig dimensionierte Dämpfung ist.
Befolgen Sie die Einstellanleitung des Zylinderherstellers. Beginnen Sie bei einer einstellbaren pneumatischen Dämpfung mit einer konservativen Geschwindigkeit und stellen Sie jeweils nur eine Endlage ein. Prüfen Sie, dass der Kolben den Hub ohne Rückprall, Stillstand oder Anschlag an einem äußeren Endanschlag beendet. Schwere oder schnelle Lasten können statt einer stärkeren Drosselung an der Dämpfungsschraube einen externen Stoßdämpfer oder eine andere Antriebsgröße erfordern.
Der Leitfaden zur Zylinderdämpfung grenzt einstellbare Luftdämpfung, Elastomeranschläge und externe Stoßdämpfer voneinander ab.
Kann Kondensat ein echtes Flüssigkeitspfropfen-Ereignis auslösen?
ISO 8573-1:2010 klassifiziert die Druckluftreinheit für drei wesentliche Verunreinigungsgruppen: Partikel, Wasser und Öl (ISO 8573-1). Wasser ist damit eine definierte Druckluftverunreinigung und nicht nur ein Wartungsproblem. Flüssigkeit kann sich ansammeln, wenn Luft unter ihren Drucktaupunkt abkühlt oder Ablässe und Abscheider versagen.
Kondensat verändert den Diagnosepfad. Wasser, das sich in einem Tiefpunkt, Schlauch, Verteiler oder Behälteranschluss gesammelt hat, kann sich beim Öffnen eines Ventils bewegen. Dieses Ereignis ist nicht mit einer Drucktransiente trockener Luft gleichzusetzen, und die Einstellung eines Geschwindigkeitsreglers beseitigt seine Ursache nicht.
Prüfen Sie folgende Stellen:
- Nachkühler, Abscheider, Trockner, Filter und automatische Ablässe
- Tiefpunkte und Totleitungen im Verteilnetz
- nach unten führende Abzweige ohne wirksame Entwässerung
- kalte Bereiche, in denen Druckluft Temperatur verliert
- Ventilauslässe mit Wasser, Eis oder wiederkehrender Korrosion
Dokumentieren Sie den erforderlichen Drucktaupunkt an der Verbrauchsstelle und vergleichen Sie ihn mit der niedrigsten Temperatur, die das nachgeschaltete System erreichen kann. Der maßgebliche Zielwert hängt von Prozess und Umgebung ab. Der Leitfaden zur Druckluftqualität nach ISO erklärt, wie Anforderungen an Partikel, Wasser und Öl festgelegt werden, ohne eine allgemeingültige Klasse anzunehmen.
Öffnen Sie keinen unter Druck stehenden Ablass oder Anschluss, um Wasser nachzuweisen. Trennen Sie das System, bauen Sie gespeicherte pneumatische Energie ab, bestätigen Sie den energiefreien Zustand und befolgen Sie das Entwässerungsverfahren des Geräteherstellers.
Ein sicherer Ablauf zur Minderung
OSHA 29 CFR 1910.147 verlangt vor Beginn von Wartungsarbeiten die Bestätigung, dass Trennung und Energiefreischaltung erfolgt sind; ISO 4414 behandelt Gefährdungen bei Konstruktion, Einstellung und Instandhaltung pneumatischer Systeme (OSHA; ISO 4414). Auch eine technisch korrekte Ventiländerung erfordert eine kontrollierte Trennung, Inbetriebnahme und dokumentierte Abnahme.
Verwenden Sie folgenden Ablauf:
- Ereignis definieren. Erfassen Sie, wann Schlag, Druckänderung oder unregelmäßige Bewegung im Verhältnis zu Ventilbefehl und Hub auftreten.
- Messung absichern. Trennen Sie die Energie, bevor Sie geeignete Messumformer, Anschlüsse oder temporäre Messleitungen installieren.
- Dynamische Daten erfassen. Messen Sie Versorgungs-, Arbeitsanschluss-, Kammer- und Abluftdruck auf derselben Zeitbasis.
- Mechanismus klassifizieren. Ordnen Sie Lufttransiente, Abgasgegendruck, Endanschlag, Kondensat oder eine Kombination zu.
- Eine gezielte Änderung umsetzen. Stellen Sie die Durchflussregelung ein, beseitigen Sie eine Abluftdrosselung, ändern Sie die Schaltfolge, korrigieren Sie die Dämpfung oder reparieren Sie die Entwässerung.
- Den gesamten Betriebsbereich erneut prüfen. Beziehen Sie reale Last, minimale und maximale Versorgungsbedingungen, Wiederanlauf, Not-Halt und gleichzeitigen Ventilbedarf ein.
- Abgenommene Einstellung festschreiben. Dokumentieren Sie Ventilmodell, Umdrehungen oder Einstellung der Durchflussregelung, Schalldämpfertyp, Dämpfungseinstellung, Druckverläufe und Prüfintervall.
Eine erfolgreiche Korrektur muss den Mechanismus beseitigen und nicht nur das Geräusch verringern. Eine akustische Verbesserung ohne Prüfung von Druck und Bewegung kann einen langsameren, aber weiterhin schädlichen Endanschlag, einen instabilen Abluftzustand oder nach dem Abschalten verbleibende gespeicherte Energie verdecken.
Häufig gestellte Fragen
Kann ein Druckstoß in einem pneumatischen System ohne flüssiges Wasser auftreten?
Ein trockener Druckluftkreis kann Drucktransienten, schnelle Dekompression, Abgasgegendruck und mechanische Stöße erzeugen. All dies als „Wasserschlag“ zu bezeichnen, ist bequem, aber ungenau. Prüfen Sie, ob Flüssigkeit vorhanden ist, und identifizieren Sie den tatsächlichen Mechanismus anhand synchronisierter Druck- und Bewegungsdaten, bevor Sie Komponenten auswählen.
Verhindert ein größeres Wegeventil pneumatische Druckstöße?
Nicht automatisch. Ein größerer wirksamer Strömungsquerschnitt kann eine stationäre Drosselstelle verringern, aber auch den Antrieb schneller füllen und die Beschleunigung erhöhen. Vergleichen Sie den benötigten Durchfluss mit Cv-, Kv- oder Schallleitwertdaten und prüfen Sie Kammerdruck, Zylindergeschwindigkeit, Lastverhalten, Abluftleistung und Dämpfung unter realen Betriebsbedingungen.
Beseitigt ein Schnellentlüftungsventil Druckstöße?
Ein Schnellentlüftungsventil kann den Abluftweg und den Kammergegendruck verringern. Es kann auch Antriebsgeschwindigkeit und Dekompressionsrate erhöhen. Messen Sie zuerst die vorhandene Abluftdrosselung, installieren Sie das Gerät nur bei begründetem Bedarf nahe am Antrieb und prüfen Sie danach Geschwindigkeit, Endanschlag, Geräusch und sicheres Entlüftungsverhalten erneut.
Kann ein Druckluftbehälter pneumatische Drucktransienten aufnehmen?
Ein richtig dimensionierter und angeordneter Behälter kann den Versorgungsbedarf puffern, ist aber kein universeller Transientendämpfer. Auf eine lokale Abluftdrosselung oder einen Zylinderanschlag kann er nur geringe Wirkung haben. Modellieren Sie das relevante Volumen und den Strömungsweg, prüfen Sie die geltenden Sicherheitsanforderungen für den Behälter und messen Sie die Schaltung nach der Installation.
Was sollte die Instandhaltung bei wiederholten Schlaggeräuschen prüfen?
Prüfen Sie den dynamischen Druck an Ventil und Antrieb, verschmutzte Schalldämpfer, den Gegendruck gemeinsamer Abluftkanäle, die Einbaurichtung der Geschwindigkeitsregler, die Zylinderdämpfung, gelockerte Befestigungen, Ablässe, Abscheider und Tiefpunkte. Befolgen Sie vor dem Öffnen der Schaltung das Energiekontrollverfahren des Standorts und bestätigen Sie, dass gespeicherte pneumatische und mechanische Energie gesichert wurde.
Quellen
- ISO 4414:2010, Pneumatische Fluidtechnik – Allgemeine Regeln und sicherheitstechnische Anforderungen
- ISO 8573-1:2010, Verunreinigungen und Reinheitsklassen für Druckluft
- OSHA-Leitlinie zu gefährlichen Energien nach 29 CFR 1910.147
- Technischer SMC-Leitfaden AS-R/AS-Q zur Zu- und Abluftdrosselung
- SMC JASV Geschwindigkeits- und Schnellentlüftungsventil
- Technische Daten des Festo-Zylinders ADNGF
