如何減緩氣動閥系統中的水錘現象
氣動閥系統中的水錘應被視為症狀，而不是診斷結果。閥換向時的撞擊聲可能來自壓縮空氣壓力突變、排氣背壓、氣缸撞擊端蓋，或液態冷凝水通過低點。每種機制都需要不同的修正方式。
最安全的方法是在觀察閥指令、氣缸位置與排氣行為的同時，記錄疑似限制點兩側的壓力，再從事件發生位置降低能量釋放速率。不要只憑聲音選擇洩壓閥、儲氣桶或更大的方向控制閥。
重點摘要
- 更換硬體前，先區分四種故障：空氣壓力突變、排氣限制、機械端部撞擊與冷凝水移動。
- ISO 4414 涵蓋氣動系統的重大危害，並在 2021 年確認後仍為現行標準。
- 量測閥與致動器的動態壓力。正常的靜態壓力表可能掩蓋真正限制。
- 將加速度、排氣流量與緩衝視為同一套迴路協調控制。
最先發生壓力變化的位置與時間，比最大聲響更有用。若供氣側突波從閥換向時開始，應檢查充氣與閥流導；若腔室壓力在活塞到達端部前升高，應檢查緩衝或排氣限制；若撞擊聲出現在排水後或冷啟動時，冷凝水的可能性更高。
這真的是水錘嗎？
ISO 4414:2010 處理氣壓傳動系統的重大危害，並適用於其設計、建造、修改、調整與維護。該標準於 2021 年確認後仍為現行標準（ISO 4414）。這個範圍支持系統層級診斷，而不是把每個壓力事件都當成傳統液體水錘。
典型水錘是液柱速度快速改變所造成的液壓突變。壓縮空氣因具有可壓縮性，而且氣動迴路包含閥、持續變化的腔室容積、排氣限制與移動負載，其行為並不相同。「氣動水錘」是常見現場用語，但在沒有液塞時，氣動壓力突變通常是更精確的名稱。
選擇修正方法前，先使用以下四分類：
| 觀察事件 | 可能機制 | 最佳初次量測 | 典型修正方向 |
|---|---|---|---|
| 壓力隨閥指令立即改變 | 快速充氣或閥換向突變 | 閥入口與工作端口壓力 | 審查閥流導、充氣速率、配管容積與換向順序 |
| 排氣腔室內壓力升高 | 排氣背壓 | 氣缸排氣口與閥排氣壓力 | 檢查消音器、歧管排氣、排氣節流控制與軟管配置 |
| 行程實體端點發生撞擊聲 | 移動質量超過可用緩衝能力 | 速度與剩餘緩衝行程 | 降低速度或能量；確認緩衝或油壓緩衝器容量 |
| 事件發生在排水、凍結或濕氣症狀之後 | 冷凝水在迴路內移動 | 露點、排水器、低點、分離器狀態 | 先修正空氣處理與排水，再調整運動 |
同一系統可能同時符合多列。例如，過大的閥會讓氣缸快速加速，而堵塞的排氣消音器又會提高背壓。只修理消音器，可能會顯露早已存在的端部撞擊問題。
診斷氣動壓力突變
OSHA 危險能源規則適用於氣動能源，29 CFR 1910.147(d)(5) 要求在維修前釋放、斷開、約束或以其他方式使儲存或殘餘能源處於安全狀態（OSHA）。因此，儀器安裝與感測器移位應納入機台能源控制程序，而不是臨時帶壓調整。
安全安裝後，應量測事件期間的壓力，而不能依賴調壓器壓力表。有用的測試會在同一時間基準上記錄以下訊號：
- 閥指令或閥芯回授
- 閥供氣口壓力
- 啟用中的氣缸端口壓力
- 排氣腔室或共用排氣流道壓力
- 氣缸位置或行程端點感測器狀態
感測器應靠近疑似限制點。長測試軟管會增加容積，可能扭曲快速事件。請使用適合預期迴路壓力與事件持續時間的壓力傳感器、接頭、額定壓力與資料擷取設定。所需取樣率應由必須解析的突變決定，不能套用通用經驗值。
進行受控比較。降低指令速度、在安全可行時移除已知排氣限制，或每次只運轉一個閥站。每次測試只改變一個變數。如果壓力事件隨該變更移動或消失，結果會比單一峰值更有資訊。
氣動背壓指南說明共用排氣、消音器或尺寸不足的回流路徑為何會影響多個致動器。可用下方計算器篩查穩態管路損失，但不要把結果視為突變峰值壓力的預測。
哪些閥與流量控制變更可降低衝擊？
SMC 的 AS-R/AS-Q 技術指南比較兩種迴路配置，並警告當排氣側沒有壓縮空氣或壓力過低時，排氣節流控制可能造成突然伸出（SMC AS-R/AS-Q 指南）。因此，閥尺寸、速度控制方法與重新啟動狀態必須一起審查。
先檢查閥的實際流量資料，而不是螺紋尺寸。端口尺寸無法揭示最小閥芯通道、歧管流道、接頭孔徑或消音器限制。將所需突變流量與製造商的 Cv、Kv、音速流導或實測流量曲線比較。Cv 閥尺寸選型指南與音速流導指南分別說明這兩種額定方法。
接著控制各致動器腔室如何充氣與排氣：
- 當負載與迴路需要穩定的排氣側約束時，使用排氣節流控制，同時檢查重新啟動條件。
- 只有在評估負載方向、慣性、外力與緩衝行為後，才考慮進氣節流控制。
- 當安全重新啟動需要受控再加壓時，使用軟啟動或漸進加壓功能。
- 錯開高需求閥站，而不是同時填充數個大型容積。
- 不要只為了讓氣缸更快，就把尺寸正確的閥換成更大規格。
當垂直或超越負載能獨立於供氣流量自行加速時，進氣節流與排氣節流控制的比較尤其重要。
較長的切換時間能解決一切嗎？不能。它可能降低某一種激振，卻無法疏通堵塞消音器、吸收過多移動能量、排放冷凝水，或讓不安全的重新啟動順序變得可接受。指定較慢的閥或新增外部節流器前，應先確認機制。
排氣背壓何時成為主要問題？

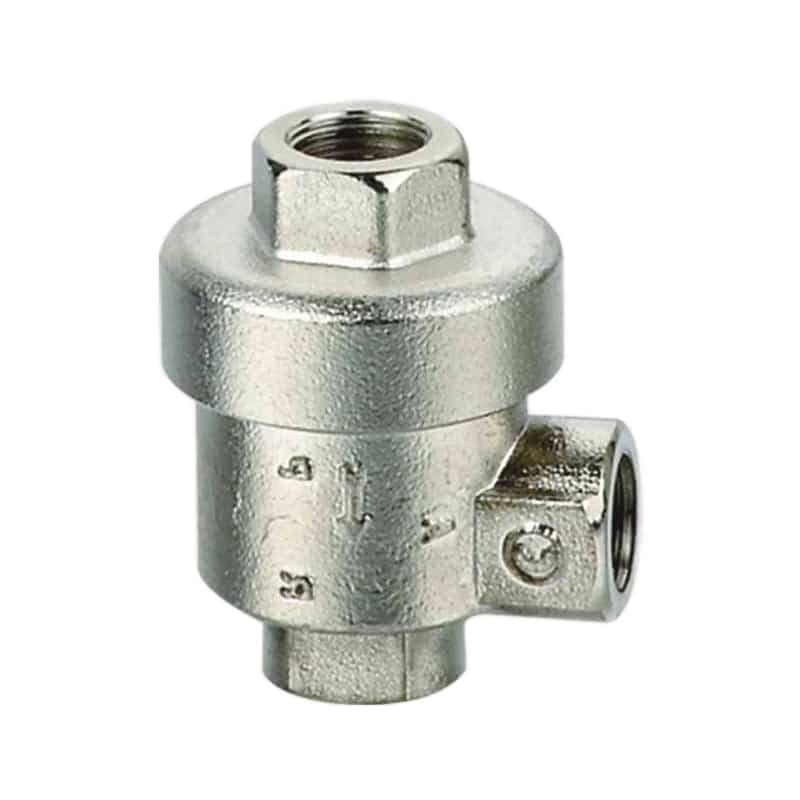

SMC JASV 產品結合快速排氣閥與計量閥，用於氣缸高速驅動，顯示局部排氣與速度控制是兩項有時必須協調的獨立功能（SMC JASV）。快速排氣閥是迴路元件，不是氣動衝擊的萬用解法。
若名義上正在排氣的腔室仍有壓力、拆下消音器後運動改變，或數個歧管站透過共用排氣互相干擾，排氣背壓很可能是問題。檢查完整路徑：氣缸端口、流量控制器、氣管、方向控制閥、歧管流道、消音器與機箱通風口。
快速排氣閥可縮短致動器與大氣之間的距離，也可能讓減壓更快並提高氣缸速度。若移動質量因而以更高動能抵達端蓋，即使腔室背壓下降，撞擊聲仍可能變得更嚴重。安裝後要重新檢查速度與緩衝。
使用以下決策順序：
- 量測運動期間的排氣口壓力。
- 檢查消音器的污染狀況與額定流量。
- 檢查多個閥是否共用尺寸不足的排氣流道。
- 確認流量控制器方向與設定。
- 只有完成步驟 1 至 4 後，才評估局部快速排氣。
- 重測氣缸速度、端部撞擊與安全減壓行為。
快速排氣閥指南更詳細說明安裝位置與先導行為。
如何消除行程端部撞擊？
目前的 Festo ADNGF-80-25 氣缸資料表針對該確切組態列出 8 J 允許端位撞擊能量與 7.5 mm 緩衝長度（Festo 資料表）。這些數值是型號專屬資料，但能說明緩衝必須依移動質量、速度與所選氣缸進行檢查。
氣缸撞擊能量會隨速度平方增加：
動能 = 0.5 x 移動質量 x 速度^2在不考慮其他效應前，速度加倍會產生四倍動能。這項關係說明為何小幅調整閥或流量控制，就能大幅改變端部撞擊，也說明洩壓閥不能取代尺寸正確的緩衝。
遵循氣缸製造商的調整方法。對可調式氣動緩衝，先從保守速度開始，逐端調整。確認活塞能完成行程，且不會反彈、停滯或撞擊外部止擋。重載或高速負載可能需要外部油壓緩衝器或不同尺寸的致動器，而不是在緩衝螺釘上增加更多限制。
請使用氣缸緩衝指南區分可調式空氣緩衝、彈性體緩衝墊與外部油壓緩衝器。
冷凝水會造成真正的液塞事件嗎？
ISO 8573-1:2010 針對三大污染物群組對壓縮空氣純度分級：微粒、水與油（ISO 8573-1）。因此，水是明確規定的壓縮空氣污染物，不只是維護上的麻煩。當空氣冷卻到壓力露點以下，或排水器與分離器失效時，液體就會累積。
冷凝水會改變診斷分支。積存在低點、軟管、歧管或儲氣桶接管處的水，可能在閥開啟時移動。這種事件與乾燥空氣壓力突變並不相同，調整速度控制器也無法消除來源。
檢查以下位置：
- 後冷卻器、分離器、乾燥機、過濾器與自動排水器
- 配氣管路的低點與死端
- 沒有有效排水的向下支管
- 壓縮空氣溫度下降的低溫區
- 出現水、結冰或反覆腐蝕的閥排氣口
記錄使用點所需的壓力露點，並與下游系統可能達到的最低溫度比較。相關目標取決於製程與環境。ISO 壓縮空氣品質指南說明如何制定微粒、水與油要求，而不是猜測通用等級。
不要打開帶壓排水器或接頭來證明有水。應隔離系統、釋放儲存的氣動能源、確認零能源狀態，並遵循設備製造商的排水程序。
安全的減緩流程
OSHA 29 CFR 1910.147 要求在維修開始前確認已完成隔離與去能，而 ISO 4414 則涵蓋氣動系統設計、調整與維護危害（OSHA；ISO 4414）。即使閥變更在技術上正確，仍需要受控隔離、試運轉與有文件記錄的驗收。
使用以下流程：
- 定義事件。記錄撞擊聲、壓力變化或不規則運動相對於閥指令與行程發生的時間。
- 確保量測安全。安裝額定壓力合適的傳感器、接頭或臨時測試管線前，先隔離能源。
- 擷取動態資料。在同一時間基準量測供氣、工作端口、腔室與排氣壓力。
- 分類機制。選擇空氣突變、排氣背壓、端部撞擊、冷凝水或其組合。
- 進行一項針對性變更。調整流量控制、清除排氣限制、修改動作順序、修正緩衝或修理排水。
- 重測完整工作範圍。包括實際負載、最低與最高供氣條件、重新啟動、緊急停止與同時用閥需求。
- 凍結驗收設定。記錄閥型號、流量控制器圈數或設定、消音器類型、緩衝設定、壓力曲線與檢查週期。
成功的修正應消除機制，而不只是降低聲音。若沒有驗證壓力與運動，聲學上的改善可能掩蓋較慢但仍有破壞性的端部撞擊、不穩定排氣條件，或關機後仍存在的儲存能源。
常見問題
沒有液態水的氣動系統會發生水錘嗎？
乾燥壓縮空氣迴路會產生壓力突變、快速減壓、排氣背壓與機械撞擊。把這些現象全稱為「水錘」雖方便，卻不夠精確。應先確認是否存在液體，再以同步的壓力與運動資料辨識實際機制，之後才選擇硬體。
加大方向控制閥能防止氣動水錘嗎？
不一定。較大的有效流路可能降低穩態限制，也可能讓致動器充氣更快並提高加速度。應比較所需流量與 Cv、Kv 或音速流導資料，再於實際工作條件下驗證腔室壓力、氣缸速度、負載行為、排氣能力與緩衝。
快速排氣閥能消除壓力衝擊嗎？
快速排氣閥可縮短排氣路徑並降低腔室背壓，也可能提高致動器速度與減壓速率。應先量測現有排氣限制，只有在有依據時才靠近致動器安裝，之後重測速度、端部撞擊、噪音與安全排氣行為。
儲氣桶能吸收氣動壓力突變嗎？
尺寸與位置正確時，儲氣桶可緩衝供氣需求，但它不是通用的突變抑制器，對局部排氣限制或氣缸撞擊可能幾乎無效。應建立相關容積與流路模型、確認適用的儲氣桶安全要求，並在安裝後量測迴路。
反覆撞擊聲開始後，維護人員應檢查什麼？
檢查閥與致動器的動態壓力、消音器污染、共用排氣背壓、速度控制器方向、氣缸緩衝、鬆動安裝座、排水器、分離器與低點。打開迴路前，請遵循廠區能源控制程序，並確認儲存的氣動與機械能源已安全處理。
