Ninguna tecnología de acoplamiento para cilindros sin vástago es universalmente mejor. El acoplamiento magnético suele ser la opción más sólida cuando importan un tubo de presión cerrado, una geometría exterior limpia y un desacoplamiento no destructivo. El acoplamiento mecánico suele ser mejor cuando el eje necesita transmisión directa de fuerza, opciones de guía amplias o una construcción modular de carrera larga.
La decisión la determina el caso de carga.
Los datos publicados del CY3B indican fuerzas de sujeción magnética de 19,6 N a 2.256 N en diámetros de 6 a 63 mm. La serie mecánica OSP-P de Parker indica una salida real de 32 N a 2.600 N a 6 bar en diámetros de 10 a 80 mm (SMC, 2024; Parker, 2025).
Los rangos se solapan. No existe una frontera universal de 500 N.
Puntos clave
- La fuerza de sujeción magnética no es la carga del carro.
- Los rangos publicados se solapan: SMC indica hasta 2.256 N de fuerza de sujeción, mientras Parker indica hasta 2.600 N de salida real a 6 bar.
- Compruebe la aceleración, la orientación, los momentos de la guía, la energía de parada, la contaminación y el acceso al mantenimiento antes de elegir un acoplamiento.
¿Cómo transmiten la fuerza las dos tecnologías de acoplamiento?

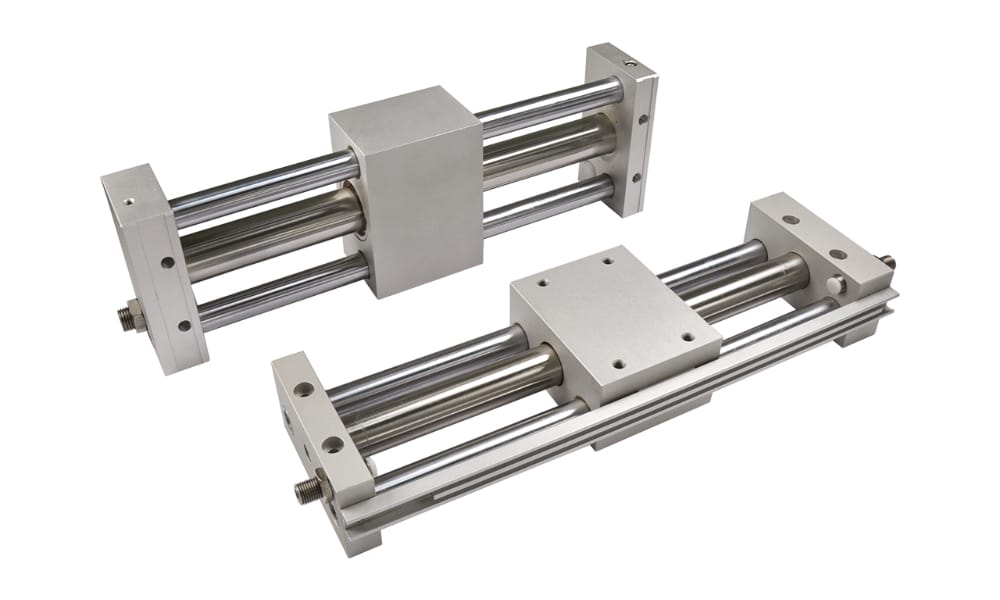

Los rangos publicados de SMC muestran un CY3B de 6 a 63 mm que mueve un deslizador externo mediante imanes a través de un tubo cerrado. La familia MY1 de 10 a 100 mm conecta mecánicamente el pistón mediante una ranura longitudinal sellada (SMC CY3B, 2024; SMC MY1, 2026). Esta diferencia en el límite de presión impulsa la mayoría de las compensaciones prácticas.
El acoplamiento magnético es un método de transmisión de fuerza sin contacto que une un pistón interno con un carro externo a través de la pared de un tubo cerrado no magnético. La presión del aire mueve el pistón y la atracción magnética arrastra el carro sin una ranura a lo largo de la cámara de presión. Eliminar la ranura no convierte el actuador en un conjunto sin sellos. Sigue teniendo sellos de pistón, sellos de los extremos, anillos de desgaste, superficies deslizantes, conexiones y racores. Lo que desaparece es el sistema largo de sellado de ranura utilizado por los cilindros con unión mecánica. Según la carga y el entorno, el carro externo puede seguir necesitando una guía, un rascador, una cubierta protectora o una unión flotante.
El acoplamiento mecánico es un método de transmisión positiva de fuerza que conecta el pistón con el carro a través de una ranura del perfil del cilindro. Una banda interior cierra la cámara presurizada y una banda exterior ayuda a mantener alejada la contaminación. Por tanto, el estado y la alineación de las bandas forman parte de la inspección rutinaria.
Para estudiar cada mecanismo con más detalle, consulte las guías específicas sobre cilindros sin vástago magnéticos y bandas de sellado de cilindros sin vástago.
Cuatro capacidades determinan el rendimiento
Parker evalúa por separado la fuerza de salida del OSP-P, la carga total, tres direcciones de momento, la velocidad del pistón y la amortiguación. SMC también separa la fuerza de sujeción magnética del CY3B de la fuerza motriz admisible y de la carga vertical (Parker, 2025; SMC, 2024). Un único número de fuerza no puede demostrar que un eje esté correctamente dimensionado.
Una sola capacidad nunca es suficiente.
A partir de nuestro análisis de las tablas de selección de SMC y Parker, observamos que «capacidad de fuerza» puede referirse al menos a tres valores diferentes: empuje ideal del pistón, fuerza transmitida al carro o carga externa permitida. Tratar esos valores como intercambiables es la vía más rápida hacia un acoplamiento subdimensionado o una guía sobrecargada.
Trate la selección como cuatro pruebas. El eje solo supera la selección cuando supera todas:
- Fuerza neumática: presión actuando sobre el área del pistón, menos la fricción.
- Capacidad del acoplamiento o de la unión: fuerza de sujeción magnética y fuerza motriz admisible, o límites del producto de la conexión mecánica.
- Capacidad de la guía: carga admisible más momentos de cabeceo, balanceo y guiñada.
- Capacidad de parada: energía cinética permitida para la amortiguación neumática, el amortiguador o el tope externo.
La fuerza neumática teórica empieza con el área del pistón:
Aquí, A es el área del pistón en metros cuadrados y D es el diámetro interior en metros. Con una presión manométrica efectiva Pg en pascales, la fuerza ideal del pistón es:
Fp se expresa en newtons. Todavía no es la fuerza utilizable del carro porque los sellos, las guías, los tubos, la pérdida de presión, la aceleración y el mecanismo de acoplamiento añaden límites. La Calculadora de fuerza de cilindros puede comprobar la relación entre presión y área, pero la selección final sigue necesitando el catálogo del producto.
Para un cilindro magnético, la regla de diseño más sencilla es:
Facoplamiento debe proceder de los datos de fuerza de sujeción o fuerza motriz admisible del modelo elegido. Aplique el margen de carga y las reglas de operación vertical del fabricante después de considerar la fricción, la aceleración y la fuerza de proceso externa. Una fuerza de sujeción magnética estática nunca debe presentarse como salida dinámica garantizada.
¿Cuándo gana el acoplamiento magnético?
Los datos del CY3B de SMC indican una velocidad estándar del pistón de 50 a 500 mm/s y una fuerza de sujeción magnética de 19,6 N a 2.256 N. También existen variantes de baja velocidad, resistentes al calor, con sello antipolvo, cromadas y de carrera larga (SMC CY3B, 2024). El acoplamiento magnético gana cuando el tubo cerrado resuelve un problema real sin sacrificar el margen de carga.
Elija primero un diseño magnético cuando coincidan estas condiciones:
- El tubo de presión no debe tener una ranura longitudinal.
- La carga útil y la aceleración están holgadamente dentro de los límites de acoplamiento y fuerza motriz del modelo.
- Un atasco puede provocar el desacoplamiento y el sistema de control puede detectar y gestionar la separación resultante entre carro y pistón sin crear un nuevo peligro.
- La geometría exterior limpia ayuda al proceso y existen valores verificados de limpieza y materiales para el modelo elegido.
- La suciedad ferrosa puede mantenerse alejada.
El desacoplamiento magnético puede actuar como una liberación ante sobrecarga, pero no es una función de seguridad automática. El pistón interno puede seguir moviéndose después de que el carro se deslice. Una carga vertical puede caer si el acoplamiento se separa. SMC advierte expresamente que una carga vertical del CY3B superior al valor admisible puede separar el acoplamiento y hacer caer la carga.
La temperatura exige una comprobación a nivel de producto, no un veredicto genérico. Los datos estándar del CY3B y las variantes resistentes al calor fabricadas bajo pedido utilizan límites diferentes. Parker y otros fabricantes también ofrecen materiales y opciones de temperatura específicos de cada modelo. Solicite la clasificación de temperatura completa del actuador, incluidos imanes, sellos, grasa, sensores, guías y piezas protectoras. El acoplamiento magnético tampoco está aprobado automáticamente para lavado ni certificado automáticamente para sala limpia. Un tubo cerrado ayuda, pero el fluido todavía puede alcanzar el carro, las superficies guía, los tornillos, las conexiones y los sensores. Confirme la resistencia a la corrosión, la compatibilidad con agentes de limpieza, el comportamiento de la lubricación, el diseño de los rascadores, la protección contra la entrada y la documentación de sala limpia necesaria.
¿Cuándo es mejor el acoplamiento mecánico?

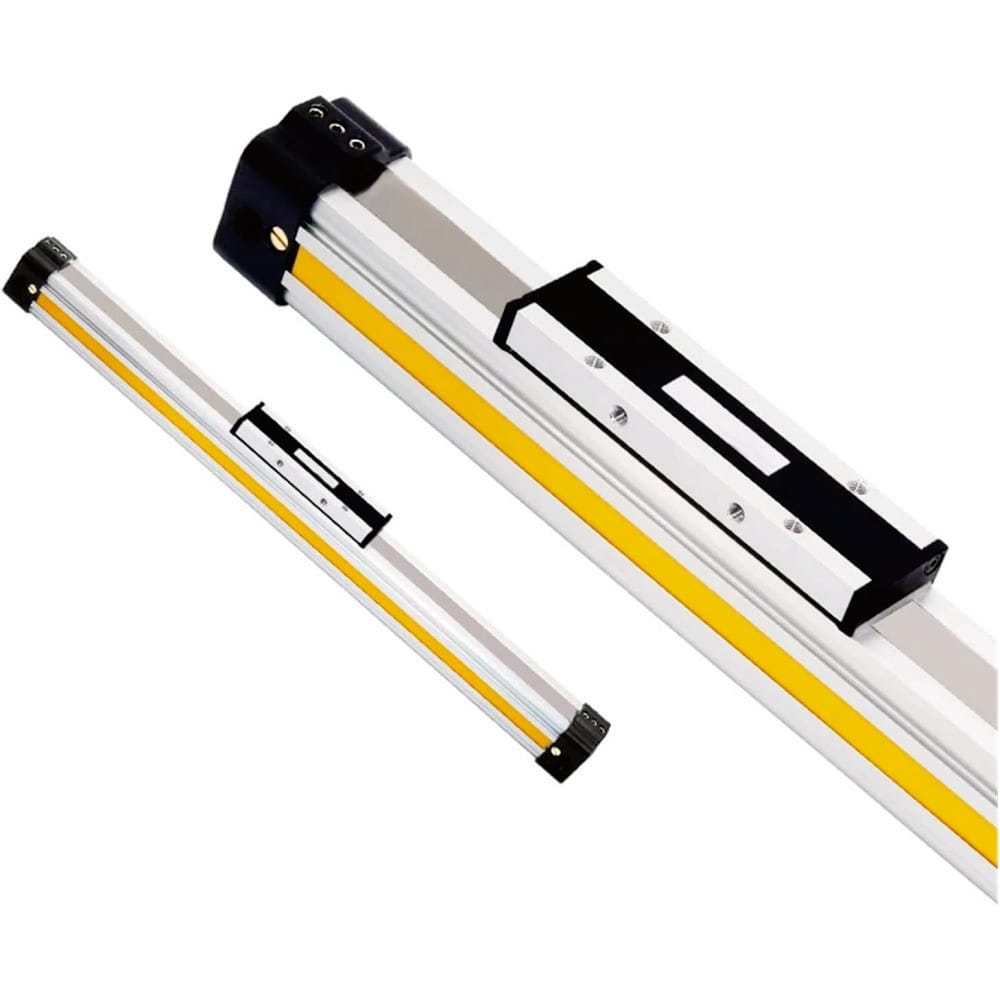

Parker indica diámetros OSP-P de 10 a 80 mm, carreras estándar de hasta 6.000 mm y una fuerza real de hasta 2.600 N a 6 bar. Algunas versiones de carrera larga alcanzan 41 m (catálogo de Parker, 2025). El acoplamiento mecánico es el punto de partida más sólido cuando la transmisión directa y la guía modular pesan más que el mantenimiento de la junta de ranura.
Use un diseño con acoplamiento mecánico cuando el eje necesite una o varias de estas características:
- La sincronización directa sea obligatoria.
- La aplicación necesite guías lineales, frenos o amortiguadores integrados.
- La carrera supere la familia magnética práctica después de comprobar el soporte del tubo y la flexión.
- El personal de mantenimiento necesite acceso en campo para inspeccionar y sustituir bandas de sellado y rascadores sin retirar el eje completo.
- La fuerza de proceso deba mantenerse sincronizada durante cambios breves de carga, mientras la salida, la guía y la amortiguación permanezcan dentro de sus capacidades de catálogo.
La conexión directa no significa fuerza ilimitada. La presión y el diámetro siguen determinando el empuje teórico, mientras que la construcción del producto determina la salida real, las cargas de guía, los momentos, la velocidad y la capacidad de amortiguación. Los datos del OSP-P de Parker, por ejemplo, indican una salida teórica de 3.016 N y una salida real de 2.600 N para el cilindro básico de 80 mm a 6 bar. La banda de sellado es un elemento de mantenimiento, pero el intervalo de sustitución no puede predecirse solo por el tipo de acoplamiento. La vida cambia con la alineación, la contaminación, la velocidad, la presión, el impacto contra el tope, los productos de limpieza y los daños de instalación. Parker anuncia intervalos de servicio de hasta 8.000 km para la familia OSP-P, una afirmación del producto bajo condiciones especificadas, no una regla universal (Parker, 2026).
Los diseños mecánicos también pueden servir en entornos limpios o agresivos cuando la serie seleccionada incluye las bandas, los rascadores, los materiales y las opciones certificadas adecuadas. Parker ofrece versiones OSP-P para sala limpia y ATEX. Por eso, la columna de entorno de una matriz de selección debe nombrar la opción del producto, no limitarse a decir «magnético» o «mecánico».
Carga de guía, fuerza lateral y precisión de posicionamiento
El método de selección MY1 de SMC comprueba la masa de la carga, el momento estático, el momento dinámico en el impacto del tope y un factor sumado de carga de guía no superior a 1,0. También indica que el MY1B básico no garantiza el paralelismo durante el desplazamiento (SMC MY1B, 2024). El estilo de acoplamiento por sí solo no determina la capacidad de carga lateral ni la precisión de posicionamiento.
El momento de la guía es el efecto de giro creado cuando una fuerza actúa lejos del eje central de la guía. El hardware de acoplamiento mueve el carro, pero la guía controla su orientación. Una herramienta descentrada puede crear cabeceo, balanceo o guiñada aunque su masa parezca moderada, y el momento aumenta con la distancia del desplazamiento:
M es el momento en newton-metros, F es la fuerza aplicada en newtons y L es la distancia perpendicular, en metros, desde el eje central de la guía. Duplicar el desplazamiento del soporte duplica el momento sin cambiar la masa de la carga útil.
Para el OSP-P de Parker, el catálogo combina términos normalizados de carga y momento en un factor de carga-momento. En forma simplificada para las capacidades aplicables al modelo elegido:
F es la carga externa del carro, mientras que Mx, My y Mz son los momentos aplicados. Use la ecuación exacta y los límites publicados para la versión de guía seleccionada. No transfiera valores entre configuraciones básicas, con cojinetes de deslizamiento, con guía de rodillos y con guía lineal. El posicionamiento también necesita su propia especificación. La repetibilidad en dos posiciones contra topes amortiguados es distinta del paralelismo durante la carrera, el posicionamiento intermedio o el control de trayectoria similar a un servoeje. Si el proceso necesita una parada intermedia precisa, especifique la realimentación, la estrategia de válvulas, el tope externo, el freno o el eje eléctrico. «El acoplamiento mecánico es más preciso» no es un requisito utilizable.
Para ver más ejemplos de geometrías de carga dañinas, consulte la guía sobre carga lateral en actuadores lineales.
Método de selección en cinco pasos
El flujo de selección MY1 revisa la masa de carga, el momento admisible, la amortiguación, la disposición de los puertos y el montaje de los interruptores antes de elegir el modelo. Las instrucciones del CY3B añaden la fuerza motriz admisible y los límites de operación vertical (SMC MY1, 2015; SMC CY3B, 2024). Una comparación fiable sigue ese orden en lugar de puntuar ventajas genéricas.
Paso 1: Calcule la demanda real de accionamiento
Empiece con la masa móvil, la aceleración objetivo, el ángulo de montaje, la fricción de la guía, el arrastre de tubos o cables y la fuerza externa del proceso:
m es la masa móvil en kilogramos, a es la aceleración en metros por segundo al cuadrado, g es la aceleración gravitatoria, θ es el ángulo de inclinación, Ff es la fricción y Fproceso es cualquier fuerza externa de empuje, sujeción o corte. Use la peor presión disponible en el actuador durante el movimiento.
Paso 2: Compruebe el mecanismo de transmisión
Para el acoplamiento magnético, compare la demanda con los datos de fuerza motriz y de sujeción admisibles del fabricante para el diámetro exacto y la orientación de operación. Compruebe qué ocurre después del desacoplamiento. Para el acoplamiento mecánico, verifique la salida real y los límites del producto de la unión en lugar de suponer que el pistón puede transmitir todos los newtons teóricos.
Paso 3: Compruebe la guía y el montaje
Registre el centro de gravedad de la carga útil, los desplazamientos de los soportes, la orientación de montaje, la disposición de la guía externa y la ubicación del tope. Calcule cada momento estático y dinámico aplicable. Puede necesitarse una conexión flotante cuando un cilindro trabaja junto a un carril lineal independiente, especialmente con una carrera larga.
Paso 4: Compruebe la velocidad y la energía de parada
El tiempo de ciclo afecta a la fuerza de aceleración, el caudal de la válvula, el impacto y la amortiguación. SMC indica 50-500 mm/s para el CY3B estándar, mientras que las variantes MY1 pueden alcanzar velocidades de catálogo distintas. La carga permitida suele disminuir al aumentar la velocidad; nunca compare la «velocidad máxima» sin la tabla de carga y amortiguación correspondiente.
Paso 5: Compruebe el entorno y el acceso al mantenimiento
ISO 8573-1 clasifica los contaminantes del aire comprimido por partículas, agua y aceite (ISO, 2010). Añada los peligros externos, como polvo de papel, virutas metálicas, refrigerante, productos de lavado, salpicaduras de soldadura y temperatura ambiente. Después confirme cómo inspeccionará el personal de mantenimiento el recorrido del carro, las bandas, las guías, los sensores y los topes.
El comportamiento ante fallos importa. Si un atasco debe liberarse sin doblar la herramienta, puede ser útil un desacoplamiento magnético controlado. Si el proceso no tolera la separación entre carro y pistón, puede preferirse una unión mecánica, pero su sistema de sellado y guía debe seguir siendo accesible.
| Condición de la aplicación | Punto de partida más adecuado | Comprobaciones de catálogo que deciden |
|---|---|---|
| Se necesita un tubo de presión cerrado | Magnético | Fuerza de sujeción, fuerza motriz admisible, protección superficial, certificación |
| Demanda elevada de accionamiento directo | Mecánico | Fuerza real, presión, límite de la unión, configuración de la guía |
| Carga descentrada o en voladizo | Versión guiada de cualquiera de los dos | Cabeceo, balanceo, guiñada, momento dinámico, precisión del carril |
| Elevación vertical | Ninguno por el acoplamiento solamente | Prevención de caída, carga vertical admisible, freno o bloqueo, evaluación de riesgos |
| Polvo ferroso o residuos de rectificado | Diseño protegido específico del producto | Rascadores, cubiertas, atracción de residuos magnéticos, acceso de limpieza |
| Carrera larga | A menudo mecánico o de cable | Soporte del tubo, flexión, alineación de la guía, amortiguación y caudal |
| Sala limpia o lavado | Opción de producto certificada | Materiales, lubricación, emisiones, corrosión y compatibilidad de limpieza |
La guía más amplia sobre tipos de cilindros neumáticos sin vástago resulta útil cuando también se consideran diseños accionados por cable y correderas guiadas.
¿Qué debe enviar en la RFQ?
En la gama de SMC, el CY3B tiene nueve diámetros de 6 a 63 mm y el MY1B tiene diez de 10 a 100 mm. El diámetro y la carrera por sí solos no identifican el acoplamiento correcto (SMC CY3B, 2026; SMC MY1, 2026). Una RFQ útil debe describir el recorrido de la fuerza, la carga de la guía, el entorno y el requisito de fallo.
Envíe esta información con la consulta:
| Campo de la RFQ | Por qué cambia la selección |
|---|---|
| Marca, modelo, diámetro, carrera y fotografías actuales | Identifica el acoplamiento, las dimensiones, los puertos, los sensores y el riesgo de sustitución |
| Presión de trabajo medida durante el movimiento | Establece la fuerza neumática disponible con la demanda de caudal real |
| Masa móvil y tiempo de carrera objetivo | Determina la fuerza, la aceleración, el caudal y la energía de parada |
| Centro de carga y desplazamientos de los soportes | Revela los momentos de cabeceo, balanceo y guiñada |
| Dirección de montaje | Añade restricciones gravitatorias y de carga vertical |
| Fuerza externa del proceso | Incluye empuje, raspado, sujeción, arrastre de tubos y cadenas portacables |
| Método de fin de carrera | Determina la carga de la amortiguación, el amortiguador y el tope |
| Entorno | Filtra polvo, virutas, lavado, productos químicos, corrosión y temperatura |
| Precisión requerida | Separa la repetibilidad del tope final de la carrera y el posicionamiento intermedio |
| Modo de fallo aceptable | Establece si son tolerables el desacoplamiento, la fuga o la pérdida de sincronización |
Para una sustitución, incluya fotografías de la placa de características, las dos tapas, el carro, todo el eje instalado, la disposición de la guía, el soporte de carga y cualquier banda de sellado dañada. Un vídeo corto a baja velocidad puede revelar si el arrastre sigue una posición de carrera o cambia con la dirección. Envíe el conjunto a través de la página de contacto; la página Quiénes somos explica el alcance de ingeniería y fabricación que respalda la revisión.
Preguntas frecuentes sobre acoplamientos de cilindros sin vástago: magnético frente a mecánico
La fuerza de sujeción publicada del CY3B alcanza 2.256 N, mientras Parker indica una salida real del OSP-P de hasta 2.600 N a 6 bar. Ningún umbral universal de fuerza separa las tecnologías (SMC, 2024; Parker, 2025). Estas respuestas mantienen la decisión ligada a las capacidades del catálogo y al recorrido de carga instalado.
¿Cuál es la fuerza máxima de un cilindro sin vástago con acoplamiento magnético?
No existe un máximo universal de 500 N. SMC publica fuerzas de sujeción magnética de 19,6 N a 2.256 N en su rango de diámetros CY3B. La fuerza dinámica utilizable puede ser menor porque la aceleración, la fricción, la orientación, la temperatura y las reglas de fuerza motriz admisible del producto consumen margen. Compruebe el modelo exacto en lugar de aplicar un umbral a toda la tecnología.
¿Los cilindros sin vástago con acoplamiento magnético no requieren mantenimiento?
Ningún actuador neumático está automáticamente exento de mantenimiento. Un diseño magnético elimina la banda de sellado longitudinal ranurada, pero los sellos del pistón, anillos de desgaste, cojinetes del carro, superficies del tubo, conexiones, sensores y guías siguen necesitando aire de calidad e inspección. La documentación del CY3B de SMC incluye funciones de retención de lubricación y anillos de desgaste, lo que confirma que los componentes deslizantes siguen formando parte del diseño.
¿Un cilindro con acoplamiento mecánico puede soportar más carga lateral?
No por el acoplamiento por sí solo. La carga lateral y los momentos de cabeceo, balanceo o guiñada dependen de la configuración de guía seleccionada. SMC ofrece cinco tipos de guía para MY1 y exige comprobaciones separadas de masa de carga, momento estático y momento dinámico. Un cilindro mecánico básico todavía puede necesitar una guía externa o una unión flotante cuando la carga está descentrada.
¿Qué acoplamiento es mejor para lavado o servicio en sala limpia?
Un tubo magnético cerrado puede simplificar el límite de presión, pero el tipo de acoplamiento no demuestra la idoneidad para lavado o sala limpia. Verifique los materiales resistentes a la corrosión, la lubricación externa, los rascadores, los sellos, la compatibilidad con los agentes de limpieza, los sensores, la protección contra la entrada y la certificación. Parker ofrece versiones OSP-P específicas para sala limpia, lo que demuestra que los diseños mecánicos también pueden servir en entornos controlados.
¿Qué ocurre si se desacopla un cilindro sin vástago magnético?
El pistón interno puede moverse sin el carro externo hasta que los conjuntos magnéticos vuelvan a sincronizarse. SMC indica que se debe restaurar el acoplamiento fuera de posición en el extremo de carrera y advierte que una carga vertical excesiva puede separar el acoplamiento y dejar caer la carga. Use resguardos, detección y medidas de retención de carga cuando la separación cree un riesgo.
