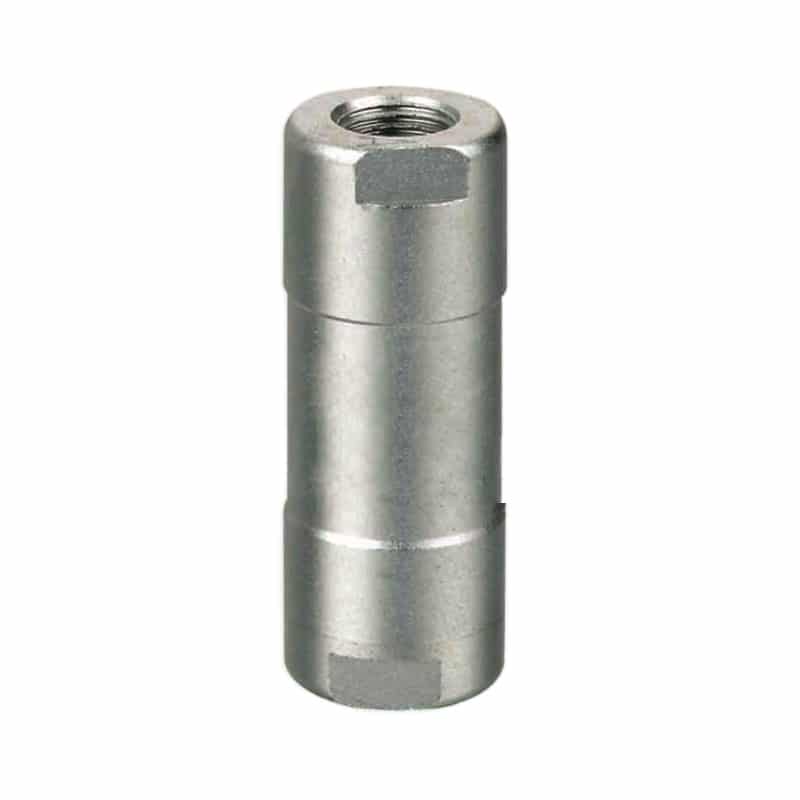

Un clapet anti-retour pneumatique laisse passer l'air dans un sens et limite le débit inverse. Cette fonction simple permet d'isoler des branches, d'empêcher les débits croisés, de maintenir temporairement une pression, de protéger un régulateur contre la pression aval ou de créer le passage libre dans un régulateur de vitesse unidirectionnel.
Il ne peut pas garantir à lui seul la sécurité d'une charge suspendue. Les clapets réels ont une pression d'ouverture, une perte de charge en sens direct, des fuites inverses, des limites de contamination et un temps de réponse défini. Sélectionnez le clapet selon ces paramètres et les modes de défaillance du circuit, et non selon la seule taille des orifices.
Points essentiels
- La pression d'ouverture doit être inférieure à la différence de pression directe minimale disponible, tout en étant assez élevée pour éviter une ouverture indésirable.
- La capacité de débit direct et les performances de fuite inverse sont deux caractéristiques distinctes.
- Un clapet anti-retour piloté peut libérer sur commande une pression emprisonnée, mais il ne remplace ni l'analyse des risques de la machine ni la retenue mécanique de la charge.
- Testez le clapet au débit de service, à la pression d'alimentation minimale, sous la charge la plus défavorable et dans l'état de sécurité requis.
À quoi sert un clapet anti-retour pneumatique ?
La norme ISO 1219-1 normalise les symboles graphiques des composants de transmission hydraulique et pneumatique, notamment les clapets de non-retour, afin d'identifier un clapet par sa fonction plutôt que par la forme de son corps (ISO 1219-1, 2012). Un clapet anti-retour pneumatique est un organe automatique de non-retour qui s'ouvre sous l'effet d'une différence de pression directe admissible et se ferme lorsque le débit tente de s'inverser.
Le clapet comprend normalement un siège et un élément mobile, par exemple un obturateur, une bille, une membrane ou une cartouche. Un ressort peut pousser cet élément vers le siège. La pression d'entrée en sens direct doit produire une force suffisante pour vaincre le ressort, les frottements et la pression aval. La pression inverse contribue ensuite à plaquer l'élément sur le siège.
Trois valeurs différentes décrivent ce comportement:
- Pression d'ouverture: différence de pression directe à laquelle le clapet commence à s'ouvrir selon la méthode d'essai du fabricant.
- Perte de charge en sens direct: perte de pression entre l'entrée et la sortie pour des conditions de débit et de pression données.
- Fuite inverse: débit mesuré au-delà de l'élément fermé pour une différence de pression inverse donnée.
Ces valeurs répondent à des questions différentes. Une faible pression d'ouverture ne prouve pas une grande capacité de débit. Un débit nominal élevé ne garantit pas une étanchéité inverse parfaite aux bulles. L'expression « fuite nulle » ne doit être utilisée que si la fiche technique définit le fluide d'essai, la pression, la durée, la température et la limite d'acceptation.
Considérez le clapet anti-retour comme deux composants partageant un même corps: une restriction au débit direct et un joint d'étanchéité au débit inverse. L'application doit réussir séparément ces deux essais.
Comment la pression d'ouverture et la perte de charge influencent-elles le circuit ?
La norme ISO 6358-1 définit les méthodes de détermination des caractéristiques de débit des composants pneumatiques utilisant des fluides compressibles (ISO 6358-1, 2013). Dans un circuit équipé d'un clapet anti-retour, la différence de pression directe disponible doit d'abord vaincre la pression d'ouverture, puis compenser la perte de charge créée par le débit d'air requis.
Prenons une branche dont la pression amont est de 6 bar et la pression aval de 5,8 bar pendant le mouvement de l'actionneur. Seuls 0,2 bar de différence sont disponibles pour l'ensemble des restrictions de cette section. Si un clapet requiert presque toute cette différence pour s'ouvrir, il reste peu de marge pour les tubes, les raccords ou le distributeur. La pression statique du régulateur peut donc sembler correcte alors que le vérin manque d'air en débit.
L'ouverture est progressive. À la pression d'ouverture, l'élément mobile commence seulement à se soulever. Le débit catalogue maximal exige généralement une différence plus importante. Une sélection fondée uniquement sur la pression d'ouverture peut donc entraîner un remplissage lent, une réponse pilotée retardée ou l'hésitation d'un actionneur à faible pression d'alimentation.
Utilisez les conditions de fonctionnement les plus défavorables:
- Pression amont minimale lorsque la machine consomme de l'air.
- Pression aval maximale avant l'ouverture du clapet.
- Débit instantané requis, et non uniquement la consommation moyenne.
- Pertes dans les tubes, raccords, collecteurs, silencieux et distributeurs.
- Conditions de température et de contamination susceptibles de modifier le frottement des joints.
Le guide de calcul de la perte de charge dans une vanne pneumatique présente plus en détail le Cv et les hypothèses d'écoulement compressible. Pour un clapet anti-retour, vérifiez que le calcul choisi correspond à la méthode d'évaluation publiée par le fabricant.
Types de clapets anti-retour selon leur fonction pneumatique
La norme ISO 4414 couvre les règles générales et les exigences de sécurité applicables aux systèmes et composants de transmissions pneumatiques (ISO 4414, 2010). La distinction utile ne se limite pas à bille contre obturateur: il faut déterminer si le circuit exige un débit unidirectionnel automatique, un étranglement réglable avec dérivation ou une voie normalement verrouillée qui s'ouvre sur un signal pilote.
| Configuration du clapet | Fonction principale | Application adaptée | Limitation principale |
|---|---|---|---|
| Clapet à obturateur avec ressort | Débit unidirectionnel automatique | Isolement général des branches et séparation des pressions | Le ressort augmente la pression d'ouverture |
| Clapet à bille | Fonction de non-retour automatique compacte | Débit en ligne simple lorsque l'orientation spécifiée est acceptable | Le positionnement sur le siège et l'orientation dépendent de la conception |
| Clapet à cartouche ou en ligne | Fonction unidirectionnelle dans un encombrement réduit | Collecteurs, raccords et installation au point d'utilisation | Les petits passages peuvent limiter le débit |
| Clapet anti-retour piloté | Bloquer le débit jusqu'à sa libération par un signal pilote | Maintien contrôlé de la pression et circuits de verrouillage d'actionneurs | Nécessite une pression pilote suffisante et une gestion sûre de l'énergie emprisonnée |
| Régulateur de débit unidirectionnel | Débit libre dans un sens, étranglement réglable dans l'autre | Régulation à l'admission ou à l'échappement de la vitesse du vérin | Il ne s'agit pas d'un simple clapet anti-retour |
Un clapet compact en ligne convient à proximité d'un vérin ou d'un collecteur lorsque l'espace est limité. La facilité d'installation ne permet toutefois pas d'en déduire la capacité de débit. Pour le modèle exact, consultez la flèche, les spécifications des orifices, la plage de pression, le tube ou filetage compatible, le matériau du joint, la valeur de fuite et les restrictions de montage.
Les clapets à battant sont courants dans les grandes conduites de liquides et de procédés, mais ils constituent rarement le premier choix pour les circuits pneumatiques industriels compacts. Leur fonctionnement peut dépendre fortement de l'orientation, de la gravité, de la vitesse du débit et de la course du disque. Utilisez-les uniquement si le fabricant homologue la conception pour le service gaz, la position de montage, la fréquence de cycle et la réponse requise.
Pour régler la vitesse d'un vérin, consultez le guide comparant la régulation à l'admission et à l'échappement afin de distinguer le passage libre du clapet et le passage réglable par pointeau. La rotation de la molette modifie la restriction, et non la fonction fondamentale de blocage inverse de l'élément anti-retour.
Un clapet anti-retour peut-il maintenir une charge pneumatique en toute sécurité ?
La réglementation OSHA sur les énergies dangereuses, 29 CFR 1910.147, impose un programme de consignation lorsque la mise sous tension, le démarrage inattendu ou la libération d'énergie stockée pourrait blesser le personnel (OSHA, maîtrise des énergies dangereuses, consulté en 2026). Un clapet anti-retour seul ne constitue pas une procédure d'isolement des énergies et ne doit pas être considéré comme l'unique retenue d'une charge suspendue.
L'air est compressible. Une chambre de vérin sous pression peut encore bouger si les joints fuient, si le tube se dilate, si un raccord casse, si la température change, si la charge se déplace ou si la chambre opposée se met à l'échappement. Un clapet standard peut ralentir le débit inverse sans assurer une fonction de maintien vérifiée. Même un clapet anti-retour piloté est soumis à des exigences de fuite, de pression pilote, de déverrouillage et d'énergie emprisonnée.
Une conception de maintien de charge peut nécessiter plusieurs niveaux de protection:
- Une configuration de vanne homologuée pour la fonction de maintien prévue.
- Un verrou de tige, un frein, une béquille, une goupille ou un dispositif de blocage mécanique lorsque le mouvement peut créer un danger.
- Une logique de commande de charge empêchant tout mouvement incontrôlé lors du déverrouillage normal.
- Un état de sécurité surveillé après la perte de l'alimentation électrique, de la pression pilote ou de l'alimentation principale.
- Une méthode définie pour dissiper la pression stockée avant la maintenance.
- Une analyse des risques propre à la machine et un examen des normes de sécurité applicables.
Le moment dangereux peut être celui du déverrouillage, pas seulement celui de la fuite. Si la pression pilote ouvre une vanne verrouillée alors que la chambre opposée est déjà à l'échappement, la charge peut se déplacer avant que le circuit directionnel n'en prenne le contrôle. Coordonnez comme une seule fonction le signal pilote, la pression de la chambre, la voie d'échappement et le desserrage du frein.
« Pression maintenue » et « charge retenue » correspondent à deux essais d'acceptation différents. Le maintien de pression mesure les fuites pneumatiques. La retenue de charge mesure le mouvement de la machine sous l'effet de la gravité, d'une force externe, de fuites aux joints, d'une défaillance de composant et de l'état de défaut défini.
Sélection d'un clapet anti-retour piloté
Un clapet anti-retour piloté ajoute une troisième relation de pression à la fonction anti-retour à deux orifices: la pression pilote doit générer une force d'ouverture suffisante contre la pression de l'orifice verrouillé et la force du ressort interne. La norme ISO 4414 exige que les systèmes pneumatiques tiennent compte de la commande, de l'application des composants et d'un comportement prévisible lors des variations de pression (ISO 4414, 2010).
Ne supposez pas que n'importe quel signal pilote disponible déverrouillera le clapet. Obtenez le rapport de pilotage ou la courbe de pression de déverrouillage du fabricant. Évaluez ensuite la pression de charge emprisonnée maximale, la pression pilote minimale pendant le mouvement, la contre-pression à l'échappement du pilote et tout rapport de surfaces interne à la vanne.
La demande de prix doit préciser:
- La pression normale et maximale à l'orifice verrouillé.
- La pression pilote minimale disponible au niveau de la vanne pendant le déverrouillage.
- Le rapport de pilotage ou la courbe de déverrouillage du fabricant.
- Le débit requis dans l'orifice principal après ouverture.
- La configuration du pilotage interne et externe.
- La limite d'acceptation des fuites inverses.
- L'exigence de décompression ou de déverrouillage progressif.
- Le comportement après la perte du pilotage, de l'alimentation électrique ou de l'alimentation pneumatique.
Montez le clapet près de l'actionneur lorsque l'objectif est de réduire au minimum le volume entre la vanne de maintien et le vérin. Un volume de tube emprisonné plus faible peut réduire la souplesse et limiter l'air libéré par la rupture d'un flexible en aval. Il n'élimine pas les mouvements provoqués par une fuite aux joints du vérin ou une déformation mécanique.
Le guide des vannes pilotées explique comment un petit passage pilote commande un débit principal plus important. La sélection d'un clapet anti-retour ajoute les questions de pression verrouillée et de séquence de déverrouillage qu'un distributeur piloté ordinaire peut ne pas présenter.
Installation et mise en service
La norme ISO 4414 s'applique à la conception, à la construction, à la modification, à l'installation et à l'utilisation des systèmes pneumatiques (ISO 4414, 2010). Une installation correcte commence par le respect du sens d'écoulement marqué et de l'orientation de montage documentée, puis par la protection du siège contre la contamination et les contraintes mécaniques.
Suivez cette procédure d'installation:
- Isolez et dissipez l'énergie pneumatique selon la procédure approuvée de la machine.
- Vérifiez que la flèche indique le sens de passage libre prévu.
- Vérifiez l'orientation autorisée pour les conceptions à bille ou à battant sensibles à la gravité.
- Nettoyez les tubes et raccords neufs avant de les connecter.
- Empêchez le produit d'étanchéité de filetage, les fragments de ruban, les copeaux et le produit d'étanchéité liquide de pénétrer dans le passage d'air.
- Soutenez les conduites rigides afin que les orifices de la vanne ne subissent ni défaut d'alignement ni charge de flexion.
- Respectez le type de filetage, l'engagement et la méthode de serrage spécifiés.
- Prévoyez un accès pour les mesures de pression, l'inspection et le remplacement.
- Testez le fonctionnement en sens direct et l'étanchéité en sens inverse avant la mise en production.
Le marquage des orifices est important. Une flèche indique généralement le sens d'écoulement autorisé, et non le mouvement souhaité du vérin. Suivez le circuit de l'alimentation vers l'actionneur et de l'actionneur vers l'échappement. Sur un régulateur de débit unidirectionnel, la dérivation interne par clapet peut orienter le débit libre à l'opposé de ce que l'installateur déduit de la position de la molette.
La contamination provoque souvent des défauts intermittents. Une particule peut maintenir le siège légèrement ouvert et créer une fuite inverse, puis se déplacer au cycle suivant. Installer un filtre plus fin n'est pas automatiquement la solution: le filtre, la vanne, la politique de lubrification, la gestion des condensats et la compatibilité des joints doivent respecter les exigences des fabricants des composants.
Comment tester le débit direct et les fuites inverses ?
La norme ISO 6358-1 distingue la caractérisation du débit pneumatique des comparaisons approximatives fondées sur la taille des orifices, tandis que la norme ISO 4414 exige une vérification cohérente avec la fonction prévue du système (ISO 6358-1, 2013; ISO 4414, 2010). Un essai sur site pertinent consigne la différence de pression directe sous débit et les fuites inverses à travers une limite de pression maîtrisée.
Essai de débit direct
Faites fonctionner la machine à la demande simultanée maximale prévue. Mesurez la pression juste en amont et en aval du clapet avec des instruments dont la réponse est assez rapide pour le cycle. Consignez le débit, la pression d'alimentation, le temps de course du vérin, la charge, l'orientation du clapet et la température de l'air. Une mesure statique avec l'actionneur à l'arrêt ne peut pas révéler la perte de charge dynamique du clapet.
Essai de fuite inverse
Isolez la limite d'essai, appliquez la différence de pression inverse approuvée, laissez la température et la pression se stabiliser, puis mesurez la chute de pression ou le débit pendant une durée définie. Incluez les tubes, raccords, joints de vérin et instruments connectés dans la description de cette limite. Sinon, une baisse de pression ne peut pas être attribuée au seul clapet anti-retour.
Ne débranchez jamais une conduite sous pression simplement pour vérifier si de l'air s'échappe. Utilisez des prises d'essai, des instruments homologués, des montages protégés et une procédure de dépressurisation contrôlée. Si le circuit soutient une charge, bloquez-la mécaniquement avant de changer une vanne ou d'ouvrir la limite pneumatique.
L'essai d'un clapet anti-retour exige deux références: la perte de pression au débit de production accepté et la fuite inverse à une différence convenue. Remplacer un clapet parce que « la pression baisse » relève de l'hypothèse tant que la limite d'essai n'exclut pas les joints du vérin, les raccords, les tubes et les régulateurs à échappement.
Quels symptômes de panne indiquent un problème de clapet anti-retour ?
L'OSHA exige que l'énergie stockée soit rendue sûre pendant les interventions dans les conditions couvertes par la norme 29 CFR 1910.147 (OSHA, maîtrise des énergies dangereuses, consulté en 2026). Ne diagnostiquez un clapet anti-retour suspect qu'après avoir placé la machine et toute charge supportée dans un état de sécurité vérifié.
| Symptôme | Cause possible liée au clapet | Autres causes à exclure | Essai utile |
|---|---|---|---|
| Mouvement direct lent | Passage sous-dimensionné, pression d'ouverture élevée, contamination | Tube trop petit, silencieux obstrué, alimentation faible, restriction du distributeur | Pression dynamique en amont et en aval |
| La pression diminue à l'arrêt | Siège endommagé ou contaminé | Fuite aux joints du vérin, fuites aux raccords, régulateur à échappement | Isoler des volumes plus petits et mesurer la chute de pression |
| Le clapet vibre | Différence de pression limite, débit pulsé, élément surdimensionné | Pulsations du compresseur, régulateur instable, vibrations | Suivre l'évolution de la pression aux deux orifices |
| Le clapet piloté ne se déverrouille pas | Force pilote insuffisante ou contre-pression emprisonnée | Tube pilote obstrué, raccordement incorrect, état du distributeur | Mesurer simultanément la pression pilote et celle de l'orifice verrouillé |
| La charge bouge après l'arrêt | Fuite inverse ou déverrouillage pilote involontaire | Fuite du vérin, dilatation du flexible, dérive mécanique | Bloquer la charge, puis tester séparément les limites pneumatiques |
Ne passez pas directement du symptôme au remplacement. Une vanne neuve peut masquer temporairement un problème de pression d'alimentation ou de contamination. Examinez les pièces déposées à la recherche de particules, de marques sur le siège, d'élastomère endommagé, de corrosion, de dépôts de lubrifiant ou de débris de produit d'étanchéité. Les preuves de défaillance doivent, le cas échéant, conduire à modifier le circuit ou l'action de maintenance.
Les intervalles de maintenance doivent découler de la documentation du composant, du niveau de risque, du nombre de cycles, de l'historique de contamination, de l'évolution des fuites et du service de la machine. Une règle calendaire imposant un remplacement mensuel ou annuel n'est pas crédible pour toutes les applications pneumatiques. La surveillance de l'état est plus efficace lorsque la machine dispose d'une référence connue et satisfaisante de perte de charge et de fuite.
Quelles informations inclure dans une demande de prix pour un clapet anti-retour ?
La norme ISO 4414 couvre l'application des composants dans le cadre de la sécurité des systèmes pneumatiques, et la norme ISO 6358-1 fournit une base normalisée pour comparer les caractéristiques de débit compressible (ISO 4414, 2010; ISO 6358-1, 2013). Une demande de prix utile décrit donc la fonction, la pression, le débit, les fuites, l'environnement et le comportement en cas de défaillance au lieu de demander « un clapet anti-retour » selon la seule taille du filetage.
Communiquez les informations suivantes:
- Fonction du circuit et schéma pneumatique annoté.
- Sens de passage libre et sens de blocage inverse requis.
- Air ou autre gaz, filtration, lubrification, humidité et conditions de contamination.
- Pressions amont minimale, normale et maximale.
- Pression aval avant ouverture et différence de pression inverse maximale.
- Débit requis et perte de charge directe admissible.
- Fuite inverse maximale acceptable et conditions d'essai.
- Pression d'ouverture ou comportement d'ouverture requis.
- Pour les clapets pilotés, pression de l'orifice verrouillé, pression pilote, rapport de pilotage et séquence de déverrouillage.
- Filetage d'orifice, diamètre de tube, espace de montage, orientation et norme de raccordement.
- Température ambiante et du fluide, vibrations, corrosion et exposition au lavage.
- Fréquence des cycles, base de durée de vie attendue et accès pour la maintenance.
- État requis après la perte de la pression pilote, de l'alimentation électrique ou de l'alimentation principale.
- Exigences de maintien de charge et de sécurité du personnel, y compris la retenue mécanique.
La demande de prix doit également indiquer les critères d'acceptation du clapet. Exemples: perte de charge maximale à un débit défini, fuite inverse maximale à une différence définie, déverrouillage réussi à la pression pilote minimale et absence de mouvement dangereux pendant la séquence de défaut spécifiée.
FAQ sur les clapets anti-retour pneumatiques
Qu'est-ce que la pression d'ouverture d'un clapet anti-retour pneumatique ?
La pression d'ouverture est la différence de pression directe entre l'entrée et la sortie à laquelle le clapet commence à s'ouvrir selon la méthode d'essai du fabricant. Ce n'est pas la pression nécessaire pour atteindre le débit nominal maximal. Choisissez-la en dessous de la différence de pression directe minimale disponible, puis vérifiez la perte de charge au débit réellement requis.
Un clapet anti-retour présente-t-il une fuite inverse nulle ?
Non, sauf si le fabricant spécifie pour le modèle et les conditions concernés un essai d'acceptation sans fuite ou à étanchéité aux bulles. La conception du siège, les particules, le matériau du joint, la différence de pression inverse, la température, l'usure et la durée d'essai influencent les fuites. Utilisez une limite de fuite déclarée au lieu de supposer que « fermé » signifie un débit mathématiquement nul.
Un clapet anti-retour peut-il empêcher la chute d'un vérin vertical ?
Il peut limiter le débit inverse, mais ne doit pas constituer la seule protection contre un mouvement dangereux de la charge. Évaluez les fuites aux joints du vérin, la souplesse de l'air emprisonné, la rupture d'un flexible, le déverrouillage pilote et la défaillance d'un composant. Utilisez si nécessaire un dispositif de maintien de charge homologué, une retenue mécanique, une séquence d'échappement sûre et une analyse des risques de la machine.
Pourquoi un clapet anti-retour provoque-t-il une perte de charge excessive ?
Les causes possibles comprennent une capacité de débit insuffisante, une pression d'ouverture élevée, un élément partiellement ouvert, une contamination, une orientation incorrecte ou un fort pic de demande. Mesurez la pression des deux côtés pendant le mouvement réel. Vérifiez ensuite le reste du circuit d'air avant d'attribuer toute la perte au clapet.
Quelle est la différence entre un clapet anti-retour et un régulateur de débit unidirectionnel ?
Un clapet anti-retour simple autorise le débit dans un sens et limite le débit inverse. Un régulateur de débit unidirectionnel associe une dérivation par clapet à un étranglement réglable, afin d'assurer un passage libre dans un sens et un débit régulé dans l'autre. Il sert couramment à régler la vitesse d'un vérin par régulation à l'admission ou à l'échappement.
À quelle fréquence faut-il remplacer un clapet anti-retour pneumatique ?
Il n'existe aucun intervalle de remplacement universel. Suivez la documentation du modèle et fondez la maintenance sur le nombre de cycles, l'évolution des fuites et de la perte de charge, la contamination, le service, l'environnement et le risque de défaillance. Remplacez ou entretenez le clapet lorsqu'il ne satisfait plus aux essais d'acceptation documentés concernant le débit direct, les fuites inverses ou le fonctionnement.
Un clapet anti-retour pneumatique n'est fiable que si sa fonction unidirectionnelle est définie quantitativement. Spécifiez la différence de pression d'ouverture, la perte en débit direct, la limite de fuite inverse, les conditions d'installation, le comportement de déverrouillage piloté et l'état de sécurité requis. Testez ensuite l'ensemble du circuit à la pression d'alimentation la plus faible et à la demande de fonctionnement la plus élevée.
