La scelta di una valvola 5/3 a centro chiuso, in scarico o in pressione parte dallo stato della macchina che deve essere dimostrato, non da un'etichetta di cassetto preferita. Il centro chiuso intrappola l'aria, il centro in scarico apre entrambi i porti dell'attuatore allo scarico e il centro in pressione alimenta entrambi i porti. Nessuna di queste condizioni garantisce da sola il mantenimento del carico, l'accesso sicuro o un riavvio controllato.
Una scelta affidabile distingue il neutro normale dalla perdita dell'alimentazione elettrica, dalla perdita della pressione pilota, dalla perdita dell'aria di alimentazione e dalla ripressurizzazione. Misurate la risposta dell'attuatore in ogni stato. Se la decisione si basa unicamente sul riquadro centrale del simbolo della valvola, la revisione del circuito non è terminata.
Punti chiave
- SMC elenca 3 funzioni di centro distinte: chiuso, in scarico e in pressione.
- Il centro chiuso può presentare deriva; il centro in scarico può consentire un movimento provocato dal carico.
- Una pressione uguale in un cilindro a stelo singolo crea forze opposte diverse.
- Validate 5 stati, compresi la perdita di alimentazione e la ripressurizzazione, prima dell'approvazione.
Che cosa deve decidere la scelta del centro di una valvola 5/3?
I cataloghi SMC presentano le valvole a 3 posizioni come tre funzioni di centro separate: chiuso, in scarico e in pressione (Catalogo VFA1000/3000/5000 di SMC, consultato il 27-07-2026). La scelta deve definire il comportamento neutro misurabile dell'attuatore installato, non limitarsi a ripetere il nome del catalogo. Il percorso dei porti, la direzione del carico e il meccanismo di centraggio della valvola devono essere verificati insieme.
Una valvola direzionale 5/3 ha cinque porti principali e tre posizioni del cassetto. Il porto 1 è di norma l'alimentazione in pressione, i porti 2 e 4 servono l'attuatore e i porti 3 e 5 sono vie di scarico. Le due posizioni esterne azionano un attuatore a doppio effetto in direzioni opposte. La posizione centrale determina quali porti sono collegati o bloccati.

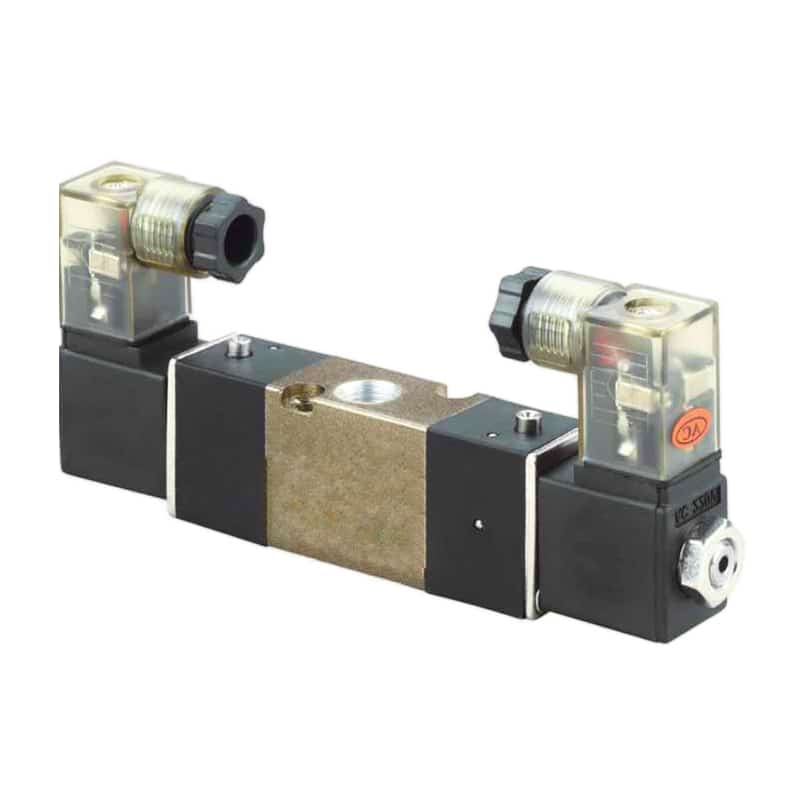

Quel riquadro centrale non dice tutto. Dovete sapere anche se la valvola è centrata a molla, centrata in pressione, ad azionamento diretto o pilotata. È importante sapere se l'alimentazione pilota è interna o esterna. Contano inoltre le zone di pressione del manifold, gli scarichi comuni, gli azionamenti manuali, i controlli di portata, le valvole di ritegno e il carico collegato al cilindro.
La guida alle condizioni di centro delle valvole a 3 posizioni spiega i tre schemi di portata. Questa guida si concentra sul passaggio ingegneristico successivo: dimostrare che cosa fa il centro selezionato durante un comando neutro, un guasto e un riavvio.
Leggete il riquadro centrale e verificate poi il codice del componente
La ISO 11727 riguarda l'identificazione dei porti delle valvole pneumatiche, delle vie di portata, dei comandi e dei conduttori dei solenoidi (ISO 11727:1999). Leggete il riquadro centrale del simbolo a tre posizioni e confermate poi il codice di ordinazione completo nel catalogo aggiornato del produttore.
| Funzione del centro | Porto di alimentazione 1 | Porti di lavoro 2 e 4 | Condizione neutra prevista |
|---|---|---|---|
| Centro chiuso | Bloccato | Bloccato | L'aria resta intrappolata in entrambe le linee dell'attuatore |
| Centro in scarico | Bloccato | Collegato ai porti di scarico 3 e 5 | Entrambe le linee dell'attuatore vengono depressurizzate attraverso la valvola |
| Centro in pressione | Collegato | Entrambe collegate alla pressione | Entrambe le linee dell'attuatore restano alimentate |
Le sigle d'ordinazione non sono universali. Un suffisso noto di un produttore può avere un significato diverso in un'altra serie. Far coincidere la dimensione del corpo, il connettore o lo schema di montaggio non dimostra che la sostituzione abbia lo stesso cassetto, la stessa disposizione pilota, la stessa capacità di portata o la stessa risposta ai guasti.
Quanto mantenimento della posizione può offrire il centro chiuso?
SMC indica che arrestarsi con precisione in una posizione intermedia è difficile perché l'aria è comprimibile e che valvole e cilindri non garantiscono una perdita nulla (Precauzioni VQ100 di SMC, consultato il 27-07-2026). Il centro chiuso può arrestare un asse, ma non è un blocco meccanico a deriva zero. Trattate la deriva come un limite di accettazione misurato.
Il centro chiuso è una condizione di portata neutra che blocca le normali vie di alimentazione e scarico. L'aria intrappolata nelle camere del cilindro si comporta come due molle pneumatiche. Una forza esterna può comprimere una camera ed espandere l'altra, mentre le perdite di guarnizioni, valvola e raccordi, le variazioni di temperatura e l'espansione del tubo modificano la pressione nel tempo.
Per quanto tempo il cilindro resterà entro la banda di posizione consentita? Un simbolo di catalogo non può rispondere. Definite la direzione del carico, il tempo di permanenza, la deriva ammissibile, la posizione iniziale, le pressioni delle camere, l'intervallo di temperatura e la perdita consentita. Poi misurate la posizione e le pressioni di entrambi i porti per tutta la permanenza.
Ripetete la prova dopo esservi avvicinati al neutro da entrambe le direzioni azionate. La distribuzione della pressione può differire a seconda della camera alimentata subito prima del centraggio. Un circuito che mantiene la posizione in modo accettabile dopo l'estensione può presentare deriva o un salto dopo la retrazione.
Per un carico sospeso, verticale o pericoloso, utilizzate un dispositivo di mantenimento meccanico certificato o un altro metodo validato di ritenuta del carico. La guida sui blocchi dello stelo dei cilindri spiega perché intrappolare l'aria e limitare meccanicamente il movimento risolvono problemi diversi. Una normale valvola direzionale non deve sostenere da sola la dichiarazione di sicurezza.
Quando il centro in scarico produce uno stato depressurizzato utilizzabile?
SMC avverte che la contropressione del manifold può causare guasti dell'attuatore e richiede misure di scarico specifiche nei circuiti interessati (Precauzioni VQ100 di SMC, consultato il 27-07-2026). Il centro in scarico crea una via di scarico, ma le restrizioni determinano la rapidità con cui la pressione scompare realmente dal cilindro. Misurate la caduta su entrambi i porti di lavoro.
Il centro in scarico è una condizione di portata neutra che blocca il porto di alimentazione e collega entrambi i porti di lavoro allo scarico. Questo può facilitare il riposizionamento manuale oppure consentire a una molla esterna o a un carico gravitazionale di muovere il meccanismo. Può anche rilasciare un serraggio, far cadere un asse verticale o esporre l'operatore a energia meccanica immagazzinata.
«Flottazione libera» è un'intenzione, non un risultato misurato. I controlli meter-out, i silenziatori ostruiti, i tubi lunghi, gli ammortizzatori del cilindro, le valvole di ritegno pilotate, l'attrito delle guarnizioni, le guide disallineate e gli arresti esterni possono opporsi al movimento. Una valvola di scarico rapido modifica nuovamente il percorso di caduta della pressione.
Registrate la pressione su entrambi i porti del cilindro dal comando neutro fino al raggiungimento della soglia di pressione residua specificata. Ripetete la prova con la condizione di scarico credibile più restrittiva. Se un silenziatore può ostruirsi durante la manutenzione, includete questo guasto oppure definite un limite di manutenzione che lo prevenga.
Vi aspettate che la gravità o una molla riporti indietro l'asse? Misurate questo movimento con il carico reale, i controlli di velocità, le protezioni e gli arresti installati. Il centro in scarico non crea automaticamente un profilo di retrazione controllato né trasforma una valvola direzionale standard in un dispositivo di scarico di sicurezza monitorato.
La forza del centro in pressione è determinata dall'area efficace
I dati SMC per la scelta dei cilindri trattano estensione e retrazione come casi di forza separati perché le aree efficaci differiscono (Scelta dei modelli di cilindri pneumatici SMC, consultato il 27-07-2026). Pertanto, alimentare entrambe le camere con la stessa pressione non crea forze opposte uguali in un tipico cilindro a stelo singolo. Il diametro interno, il diametro dello stelo e il carico esterno determinano lo squilibrio.
Il centro in pressione è una condizione di portata neutra che alimenta entrambi i porti di lavoro e blocca le loro normali vie di scarico. Utilizzate le pressioni dei porti installati e le aree efficaci:
Qui, è la forza assiale con segno, in newton, e sono le pressioni relative misurate sul lato fondello e sul lato stelo, in megapascal, e sono le aree efficaci in millimetri quadrati, e è il carico esterno che si oppone all'estensione. L'equazione omette l'attrito e la perdita di pressione dinamica.
Per un diametro interno e un diametro dello stelo :
Considerate un diametro interno di 50 mm, uno stelo di 20 mm e 0,6 MPa in entrambe le camere. Lo squilibrio del centro in pressione prima di considerare carico e attrito è:
Il risultato è di circa 188 N verso l'estensione perché la differenza tra le aree equivale all'area della sezione trasversale dello stelo. La pressione reale può differire tra i porti a causa della geometria della valvola, della portata, delle perdite, della perdita di alimentazione e del movimento del carico; pertanto, misurate entrambi i porti invece di sostituire i loro valori con la pressione del regolatore.
Il centro in pressione può aumentare la rigidezza pneumatica in un circuito specifico, ma «più rigido» non significa equilibrato, bloccato o sicuro. Non implica neppure un consumo continuo alla portata totale mentre il sistema è fermo. La portata di compensazione compare durante il riempimento iniziale, il movimento o le perdite. Misurate la perdita in neutro se il consumo d'aria è importante.
Cinque stati di guasto da provare separatamente
La ISO 4414 si applica alla progettazione, installazione, regolazione, funzionamento e manutenzione dei sistemi pneumatici e tratta i pericoli importanti del sistema, non una singola etichetta della valvola (ISO 4414:2010). Per questo, una validazione utile degli stati di centro distingue 5 condizioni spesso raggruppate nella frase «quando si perde l'alimentazione».
- Neutro comandato: Entrambi i comandi direzionali vengono rimossi intenzionalmente mentre restano disponibili l'alimentazione elettrica, la pressione pilota e l'alimentazione principale.
- Perdita dell'alimentazione della bobina o dell'uscita: L'energia elettrica scompare, ma possono restare l'alimentazione pneumatica e la pressione pilota.
- Perdita della pressione pilota: una valvola pilotata può non cambiare posizione né centrarsi anche se l'uscita del controllore cambia correttamente.
- Perdita dell'alimentazione principale: La pressione del cilindro diminuisce attraverso perdite o vie di scarico mentre restano la gravità e l'energia meccanica immagazzinata.
- Ripressurizzazione e riavvio: L'alimentazione ritorna quando cassetto, attuatore, stato del controllore e pressioni intrappolate nelle camere possono non coincidere.
La prova di riavvio rivela spesso un guasto che la permanenza in neutro nasconde. Un asse può restare quasi immobile mentre è centrato e poi saltare quando una camera viene nuovamente collegata all'alimentazione e l'altra allo scarico. Stabilite uno spostamento massimo consentito durante il riavvio e richiedete la conferma della posizione prima di riprendere il movimento automatico.
Come si mette in servizio lo stato di centro?
SMC indica esplicitamente che una valvola a centro chiuso non è adatta come valvola di intercettazione d'emergenza e richiede disposizioni separate per liberare la pressione residua (Precauzioni VQ100 di SMC, consultato il 27-07-2026). Mettete in servizio lo stato di centro con energia controllata e con attuatore, carico, dispositivi di scarico, sensori e dispositivi di ritenuta reali installati.
Prima della prova, definite limiti di accettazione per la deriva in neutro, il tempo di caduta della pressione, la pressione residua, il movimento del carico, lo spostamento durante il riavvio e la validità dei sensori. «Nessun movimento evidente» non è un risultato di prova. Utilizzate sensori di pressione calibrati sui porti 2 e 4 e una misura indipendente della posizione adeguata all'errore consentito.
Eseguite la sequenza seguente da entrambe le direzioni azionate:
- Verificate il codice del componente della valvola, il simbolo del riquadro centrale, la disposizione delle bobine, il centraggio a molla, la fonte pilota, la disposizione dello scarico e lo stato dell'azionamento manuale.
- Comandate una posizione alimentata, impostate il carico e la velocità specificati, quindi rimuovete entrambi i comandi.
- Registrate la pressione del lato fondello, la pressione del lato stelo, la posizione dell'attuatore e il tempo per tutta la permanenza in neutro.
- Ripetete dopo esservi avvicinati al centro dalla posizione azionata opposta.
- Rimuovete l'alimentazione elettrica mantenendo l'aria, quindi confrontate la risposta con il neutro comandato.
- Rimuovete separatamente la pressione pilota se la valvola è pilotata.
- Isolate l'alimentazione principale e osservate la caduta di pressione e il movimento provocato dal carico.
- Ripristinate la pressione attraverso la valvola di avviamento reale o il percorso di avviamento graduale, quindi verificate che il movimento resti entro il limite di riavvio.
- Ripetete le restrizioni di scarico credibili, i guasti dei sensori e le condizioni di azionamento manuale bloccato individuate dalla valutazione dei rischi.
Secondo la nostra esperienza, il registro di messa in servizio più utile riporta su una stessa base temporale i comandi della valvola, le pressioni di entrambe le camere e la posizione dell'attuatore. Questo separa immediatamente i problemi dello stato del cassetto dalle perdite del cilindro, dalle restrizioni di scarico, dal movimento del carico e dalla sequenza del controllore. Un solo manometro sul regolatore non può fornire questa diagnosi.
| Risultato osservato | Meccanismo probabile | Prima verifica |
|---|---|---|
| Deriva con centro chiuso | Perdite della valvola o del cilindro, elasticità, carico esterno, temperatura | Registrate l'andamento delle pressioni di entrambe le camere e della posizione |
| Pressione residua con centro in scarico | Controllo meter-out, silenziatore, valvola di ritegno, tubi piccoli, scarico ostruito | Misurate sui porti 2 e 4, non solo sull'alimentazione della valvola |
| Squilibrio di estensione con centro in pressione | Aree efficaci diverse o pressioni dei porti diverse | Calcolate la forza netta e misurate entrambe le pressioni |
| La valvola non si centra dopo una perdita di alimentazione | Cassetto errato, dipendenza dal pilotaggio, cassetto bloccato, azionamento manuale, stato del cablaggio | Confermate il codice del componente, il centraggio a molla o in pressione e il circuito pilota |
| Salto durante il riavvio | Pressione intrappolata disuguale o posizione dell'attuatore non valida | Registrate pressione e posizione prima e dopo la ripressurizzazione |
La guida al tempo di risposta delle valvole a solenoide è utile quando il limite di accettazione dipende dal ritardo tra la rimozione del comando, lo spostamento del cassetto, la variazione della pressione nei porti e la risposta dell'attuatore.
Quale funzione di centro deve essere approvata?
Il catalogo VFA di SMC tratta centro chiuso, centro in scarico e centro in pressione come opzioni di ordinazione distinte, mentre la ISO 4414 richiede che il sistema pneumatico affronti i suoi pericoli importanti (Catalogo VFA di SMC; ISO 4414). Approvate l'opzione che supera la prova di accettazione dello stato della macchina, non quella con l'etichetta più rassicurante.
| Risultato neutro richiesto | Candidato da valutare | Evidenza di accettazione | Misura aggiuntiva normalmente richiesta |
|---|---|---|---|
| Pausa temporanea del processo entro una banda di deriva | Centro chiuso | La posizione e entrambe le pressioni restano entro i limiti per tutta la permanenza | Ritenuta meccanica per carichi pericolosi o sospesi |
| Depressurizzazione intenzionale di entrambe le linee dell'attuatore | Centro in scarico | Entrambi i porti raggiungono il limite di pressione residua entro il tempo richiesto | Controllo separato del movimento dovuto a gravità, molla o energia immagazzinata |
| Entrambe le linee restano pressurizzate | Centro in pressione | Le pressioni misurate e la forza netta calcolata producono un movimento accettabile | Ritenuta o controllo dello squilibrio di forza dello stelo singolo |
| Risposta sicura all'arresto d'emergenza | Architettura specifica dell'applicazione | Arresto validato, ritenuta del carico, stato energetico, diagnostica e riarmo | Componenti con classificazione di sicurezza scelti sulla base della valutazione dei rischi |
| Riavvio prevedibile | Qualsiasi centro, se dimostrato | La ripressurizzazione e il ripristino dei comandi restano entro i limiti di movimento | Avviamento graduale, validazione della posizione, ripristino controllato o freno |
Il centro chiuso è un candidato ragionevole quando un asse non pericoloso richiede una breve pausa e la deriva misurata è accettabile. Il centro in scarico è candidato quando entrambe le linee devono essere sfiatate e il movimento provocato dal carico è controllato in un altro punto. Il centro in pressione è candidato quando entrambe le linee devono restare alimentate e si comprende lo squilibrio di forza risultante.
Nessuna è una risposta universale per l'arresto d'emergenza. Lo scarico può liberare un serraggio. Intrappolare l'aria conserva l'energia immagazzinata. Alimentare entrambi i lati mantiene presente l'energia. La guida ai circuiti pneumatici di sicurezza secondo la ISO 13849 spiega perché la funzione di sicurezza completa richieda una propria architettura, diagnostica e validazione.
Che cosa deve includere la specifica della valvola?
La ISO 11727 standardizza i concetti di identificazione, ma la specifica finale richiede ancora i dati completi di ordinazione del produttore e la risposta richiesta dalla macchina (ISO 11727:1999). Come minimo, registrate 12 elementi affinché l'ufficio acquisti non possa sostituire la valvola con un'altra meccanicamente simile ma con un comportamento neutro diverso. Trattate il simbolo del centro come un dato controllato della richiesta di offerta.
- Produttore, serie e codice completo di ordinazione.
- Simbolo a cinque porti e tre posizioni con le connessioni esatte del riquadro centrale.
- Descrizione di centro chiuso, in scarico o in pressione tratta dal catalogo selezionato.
- Disposizione del solenoide, pilotaggio pneumatico, centraggio a molla o in pressione.
- Alimentazione pilota interna o esterna e intervallo consentito della pressione pilota.
- Dimensioni dei porti di alimentazione, lavoro e scarico e standard delle filettature.
- Capacità di portata richiesta e intervallo di pressione consentito.
- Disposizione dello scarico, silenziatore, controllo della portata e limiti di contropressione.
- Tensione della bobina, frequenza quando applicabile, connettore, soppressione e regime di servizio.
- Tipo di attuatore, diametro interno, diametro dello stelo, corsa, direzione del carico e velocità.
- Limiti di accettazione per deriva, pressione residua, movimento del carico e spostamento durante il riavvio.
- Comportamento richiesto per il neutro comandato, la perdita elettrica, la perdita pilota, la perdita di alimentazione e la ripressurizzazione.
Non accettate «sostituzione diretta» come specifica tecnica. Confrontate il simbolo del centro, la logica pilota, l'interfaccia elettrica, i dati di portata, le dichiarazioni sulle perdite, l'interfaccia di montaggio, i limiti di pressione, il percorso di scarico e l'applicazione approvata. Una sostituzione supera la prova solo quando il circuito installato ripete le misurazioni richieste.
Domande frequenti sulla scelta del centro delle valvole 5/3
SMC identifica 3 funzioni di centro 5/3 separate, mentre le sue precauzioni applicative avvertono che i circuiti a centro chiuso possono presentare perdite e che le vie di scarico possono essere influenzate dalla contropressione (Catalogo VFA di SMC; Precauzioni SMC). Queste risposte coprono le verifiche sul campo che più probabilmente evitano una sostituzione errata durante la manutenzione.
Una valvola 5/3 a centro chiuso può mantenere in sicurezza un carico verticale?
No, non da sola. Il centro chiuso può intrappolare l'aria e rallentare il movimento, ma perdite, comprimibilità, variazioni di temperatura e carico esterno possono comunque causare deriva. Un carico verticale sospeso o pericoloso richiede normalmente una ritenuta meccanica con classificazione indipendente, oltre a una sequenza di controllo validata, una procedura per l'energia residua, un riarmo e una prova di riavvio.
Il centro in scarico garantisce che un cilindro possa essere mosso manualmente in sicurezza?
No. Collega entrambi i porti di lavoro allo scarico, ma può restare pressione residua a valle di controlli di portata, valvole di ritegno, silenziatori o tubi ostruiti. Anche gravità, molle, utensili e contrappesi possono muovere il meccanismo. Isolate l'energia, misurate la pressione su entrambi i porti dell'attuatore e assicurate il carico prima di intervenire manualmente.
Il centro in pressione consuma aria continuamente in neutro?
Non come portata totale continua in un circuito stagno e fermo. La valvola riempie inizialmente entrambe le linee dell'attuatore e fornisce aria di compensazione per le perdite o il movimento. Il consumo reale dipende dalle perdite della valvola, del cilindro, dei raccordi e dei tubi, oltre che da qualsiasi movimento risultante dell'attuatore; pertanto, misurate la portata in neutro con la pressione e la temperatura installate.
Perché un cilindro a stelo singolo può muoversi quando entrambi i porti hanno la stessa pressione?
La forza equivale alla pressione moltiplicata per l'area efficace. Il lato del fondello agisce sull'intera area del pistone, mentre il lato dello stelo agisce sull'area anulare minore. Pertanto, una pressione uguale in entrambe le camere crea uno squilibrio netto verso l'estensione prima di considerare il carico esterno, l'attrito delle guarnizioni, l'attrito delle guide e le differenze dinamiche di pressione.
Qual è la prova di riavvio più importante per una valvola 5/3?
Avvicinatevi al centro da ciascuna direzione alimentata, registrate le pressioni di entrambe le camere e la posizione, quindi ripristinate alimentazione e comandi mediante la sequenza reale di avviamento. Misurate il primo movimento non intenzionale prima che il feedback sia valido. Questo rileva squilibri di pressione, uno stato errato del cassetto, dipendenza dal pilotaggio e ipotesi del controllore che una semplice permanenza in neutro può non evidenziare.
Fonti e riferimenti tecnici
SMC: Valvola pneumatica a 5 porti e 3 posizioni VFA1000/3000/5000, funzioni di centro chiuso, in scarico e in pressione a 3 posizioni, simboli, dimensioni dei porti e dati di funzionamento. Consultato il 27-07-2026.
SMC: Guida applicativa VQ100, arresto intermedio, perdite, contropressione, pressione residua e precauzioni per l'intercettazione d'emergenza. Consultato il 27-07-2026.
SMC: Scelta dei modelli di cilindri pneumatici, trattamento separato delle forze di estensione e retrazione e scelta in base all'area efficace del cilindro. Consultato il 27-07-2026.
ISO: ISO 11727:1999, identificazione dei porti delle valvole pneumatiche, delle vie di portata, dei comandi e dei conduttori dei solenoidi. Consultato il 27-07-2026.
ISO: ISO 4414:2010, regole generali e requisiti di sicurezza per sistemi e componenti pneumatici. Consultato il 27-07-2026.
