5/3 通閥中位選型指南：中封、中洩或中壓？

選擇中封、中洩或中壓的 5/3 通閥，應從必須證明的機台狀態開始，而不是先選一個看似熟悉的閥芯標籤。中封會困住空氣，中洩會將兩個致動器接口通往排氣，中壓則向兩個接口供氣。單靠其中任何一種狀態，都不能保證負載保持、安全接近或受控重啟。

可靠的選型必須把正常中位與電源失效、先導壓力喪失、供氣喪失及重新加壓分開。請量測致動器在每種狀態下的反應；如果決策只根據閥符號的中間方框，迴路審查就還沒有完成。

重點摘要

• SMC 列出 3 種不同的中位功能：中封、中洩與中壓。
• 中封可能漂移；中洩可能允許負載驅動的移動。
• 單桿氣缸兩側壓力相等時，兩側有效面積仍會造成不相等的出力。
• 核准前必須驗證 5 種狀態，包含失電與重新加壓。

5/3 通閥的中位選型應決定什麼？

SMC 將三位閥型錄分為三種獨立中位功能：中封、中洩與中壓（SMC VFA1000/3000/5000 型錄，查閱日期：2026-07-27）。選型必須定義已安裝致動器可量測的中位行為，而不只是重複型錄名稱。接口流路、負載方向與閥的中位機構必須一併審查。

5/3 方向閥有五個主要接口與三個閥芯位置。接口 1 通常是壓力供應，接口 2 與 4 服務致動器，接口 3 與 5 是排氣路徑。兩個外側位置以相反方向驅動雙作用致動器；中位則決定這些接口哪些相連、哪些封閉。

但中間方框仍不能告訴你全部資訊。還需要知道閥是彈簧置中、壓力置中、直動式或先導式；先導供氣採內部或外部也很重要。歧管壓力區、共用排氣、手動覆寫、流量控制、止回閥，以及連接在氣缸上的負載，同樣需要審查。

較廣泛的三位閥中位狀態指南說明三種流路模式。本指南聚焦下一個工程步驟：證明所選中位在中位命令、故障與重啟期間實際會做什麼。

讀取中位方框，再驗證料號

ISO 11727 涵蓋氣動閥接口、流路、控制件與電磁線引線的識別（ISO 11727:1999）。先讀取三位符號的中間方框，再在製造商目前的型錄中確認完整訂購代碼。

中位功能	供氣接口 1	工作接口 2 與 4	預期中位狀態
中封	封閉	封閉	空氣困在兩條致動器管線中
中洩	封閉	連接至排氣接口 3 與 5	兩條致動器管線透過閥洩壓
中壓	連接	兩者都連接至壓力	兩條致動器管線持續獲得供氣

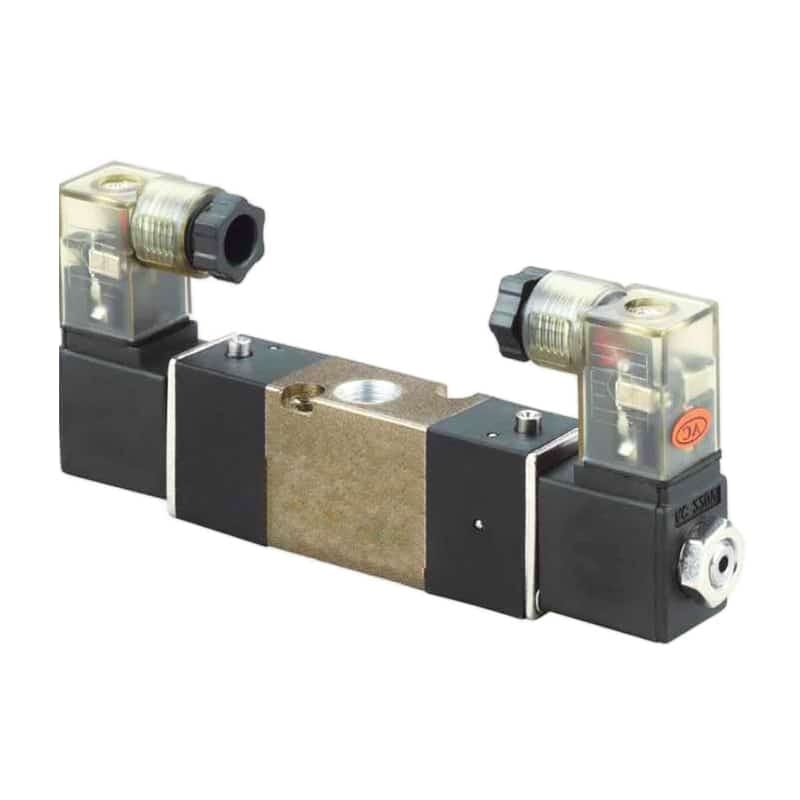

訂購字母並不通用。同一製造商的熟悉後綴，在另一個系列中也可能代表不同意義。即使本體尺寸、接頭或安裝孔型相同，也不能證明替換品具有相同的閥芯、先導配置、流量能力或故障反應。

中封能提供多少位置保持能力？

SMC 表示，由於空氣具有可壓縮性，精確的中間停止很困難，而且閥與氣缸也不保證零洩漏（SMC VQ100 注意事項，查閱日期：2026-07-27）。中封可以暫停軸，但不是零漂移的機械鎖；應把漂移定義成可量測的驗收上限。

中封是封閉正常供氣與排氣路徑的中位流路狀態。困在氣缸腔室中的空氣會像兩個氣動彈簧。外力可以壓縮一個腔室並擴張另一個腔室，而密封洩漏、閥洩漏、接頭洩漏、溫度變化與管路膨脹都會隨時間改變壓力。

氣缸能在允許的位置範圍內維持多久？型錄符號無法回答這個問題。請定義負載方向、停留時間、可接受漂移、起始位置、腔室壓力、溫度範圍與允許洩漏，再在完整停留期間量測位置與兩個接口壓力。

從兩個通電方向接近中位後，重複測試。壓力分布可能取決於置中前哪個腔室剛獲得供氣。伸出後保持良好的迴路，縮回後可能漂移或跳動。

對於懸吊、垂直或危險負載，請使用額定的機械約束或其他已驗證的負載保持方法。氣缸桿鎖指南說明為什麼困住空氣與以機械方式限制動作，解決的是不同問題。普通方向閥不應單獨承擔安全宣稱。

中洩何時能產生可用的洩壓狀態？

SMC 警告，歧管背壓可能造成致動器故障，受影響的迴路需要特定排氣措施（SMC VQ100 注意事項，查閱日期：2026-07-27）。中洩會建立排氣路徑，但限制條件決定氣缸的壓力實際消失得多快。請在兩個工作接口量測壓力衰減。

中洩是封閉供氣接口、同時將兩個工作接口連接到排氣的中位流路狀態。這可以支援手動重新定位，或允許外部彈簧與重力負載移動機構。但它也可能釋放夾具、使垂直軸下落，或讓操作人員暴露在儲存的機械能量下。

「自由浮動」是一種意圖，不是量測結果。排氣節流控制、堵塞的消音器、過長的管路、氣缸緩衝、先導式止回閥、密封摩擦、導向件偏斜與外部止擋都可能抵抗移動。附近加裝的快速排氣閥也會改變壓力衰減路徑。

從中位命令開始，直到達到指定殘壓門檻為止，記錄氣缸兩個接口的壓力。在可信的最嚴格排氣條件下重複測試。如果消音器在服務期間可能堵塞，請納入該故障，或定義能防止堵塞的維護上限。

如果預期由重力或彈簧讓軸復位，請在安裝實際負載、速度控制、護罩與端部止擋後量測該動作。中洩不會自動產生受控的縮回曲線，也不會把標準方向閥變成受監測的安全排氣裝置。

中壓出力由有效面積決定

SMC 的氣缸選型資料將伸出與縮回視為不同的出力情況，因為有效面積不同（SMC 氣缸選型，查閱日期：2026-07-27）。因此，對兩個腔室供應相同壓力，不會在典型單桿氣缸上產生相等的相反出力。缸徑、桿徑與外部負載會決定偏置。

中壓是向兩個工作接口供氣，同時封閉其正常排氣路徑的中位流路狀態。請使用已安裝迴路的接口壓力與有效面積：

其中，$F_{\mathrm{net}}$ 是以牛頓表示、帶方向符號的軸向力，$P_A$ 與 $P_B$ 是量測到的無桿端與有桿端表壓，單位為兆帕；$A_{\mathrm{cap}}$ 與 $A_{\mathrm{annular}}$ 是以平方毫米表示的有效面積；$F_{\mathrm{load}}$ 是抵抗伸出的外部負載。此方程式未計入摩擦與動態壓力損失。

對於缸徑 $D$ 與桿徑 $d$：

以缸徑 50 mm、桿徑 20 mm，且兩個腔室都是 0.6 MPa 為例。在計入負載與摩擦前，中壓偏置為：

結果約為朝伸出方向的 188 N，因為面積差等於活塞桿的截面積。閥的幾何形狀、流量、洩漏、供氣損失與負載移動都可能使接口實際壓力不同，因此應量測兩個接口，不要以調壓器壓力代替。

中壓可以提高特定迴路的氣動剛性，但「更硬」不代表平衡、鎖定或安全。它也不表示靜止時會持續全流量耗氣。補充流量會在初始充填、移動或洩漏期間出現。如果耗氣量重要，請量測中位洩漏。

必須分開測試的五種故障狀態

ISO 4414 適用於氣動系統的設計、安裝、調整、操作與維護，處理的是系統重大危害，而不是某一個閥標籤（ISO 4414:2010）。因此，有用的中位狀態驗證應將常被濃縮成「失電時」的 5 種條件分開。

1. 命令中位：在電力、先導壓力與主供氣仍可用時，有意移除兩個方向命令。
2. 線圈或輸出失電：電氣能量消失，但氣動供氣與先導壓力可能仍在。
3. 先導壓力喪失：即使控制器輸出正確變化，先導式閥仍可能無法換向或置中。
4. 主供氣喪失：氣缸壓力經由洩漏或排氣路徑衰減，而重力與儲存的機械能量仍存在。
5. 重新加壓與重啟：供氣恢復時，閥芯、致動器、控制器狀態與困在腔室中的壓力可能彼此不一致。

重啟測試經常揭露被中位停留掩蓋的故障。軸在置中時可能幾乎不動，接著在一個腔室重新接通供氣、另一個重新接通排氣時突然跳動。請設定最大允許重啟位移，並在恢復自動動作前要求位置確認。

應如何對中位狀態進行試運轉？

SMC 明確表示，中封閥不適合作為緊急截止閥，並要求另行提供殘壓釋放措施（SMC VQ100 注意事項，查閱日期：2026-07-27）。請在受控能量下對中位狀態進行試運轉，並安裝實際致動器、負載、排氣裝置、感測器與約束裝置。

測試前，先定義中位漂移、壓力衰減時間、殘壓、負載移動、重啟位移與感測器有效性的驗收上限。「沒有明顯移動」不是測試結果。請在接口 2 與 4 使用經校準的壓力感測器，並以符合允許誤差的獨立位置量測交叉確認。

從兩個通電方向執行以下順序：

1. 驗證閥料號、中間方框符號、線圈配置、彈簧置中、先導來源、排氣配置與手動覆寫狀態。
2. 命令一個通電位置，建立指定負載與速度，再移除兩個命令。
3. 在完整中位停留期間，記錄無桿端壓力、有桿端壓力、致動器位置與時間。
4. 從相反的通電位置接近中位後重複測試。
5. 維持供氣但移除電源，再將反應與命令中位比較。
6. 如果閥為先導式，另外移除先導壓力。
7. 隔離主供氣，觀察壓力衰減與由負載驅動的移動。
8. 透過實際啟動閥或軟啟動路徑恢復壓力，再確認動作維持在重啟限制內。
9. 重複風險評估所識別的可信排氣限制、感測器故障與手動覆寫卡住條件。

在我們的經驗中，最有用的試運轉記錄會將閥命令、兩個腔室壓力與致動器位置放在同一時間基準上。這能立即區分閥芯狀態問題、氣缸洩漏、排氣限制、負載移動與控制器時序。一具位於調壓器處的壓力錶無法提供這種診斷。

觀察結果	可能機制	首要檢查
中封漂移	閥或氣缸洩漏、順應性、外部負載、溫度	趨勢記錄兩個腔室壓力與位置
中洩殘壓	排氣節流控制、消音器、止回閥、小管路、排氣堵塞	在接口 2 與 4 量測，不要只量閥供氣
中壓伸出偏置	有效面積不等或接口壓力不等	計算淨出力並量測兩個壓力
失電後閥未置中	閥芯錯誤、先導依賴、閥芯卡住、覆寫、配線狀態	確認料號、彈簧／壓力置中與先導迴路
重啟時跳動	困住的壓力不等或致動器位置無效	記錄重新加壓前後的壓力與位置

當驗收上限取決於命令移除、閥芯換向、接口壓力變化與致動器反應之間的延遲時，電磁閥反應時間指南很有用。

應核准哪種中位功能？

SMC 的 VFA 型錄將中封、中洩與中壓視為不同的訂購選項，而 ISO 4414 要求氣動系統處理其重大危害（SMC VFA 型錄；ISO 4414）。應核准通過機台狀態驗收測試的選項，而不是標籤看起來最令人放心的選項。

必要的中位結果	要評估的候選	驗收證據	通常還需要的措施
在漂移範圍內暫停製程	中封	完整停留期間位置與兩個壓力都維持在限制內	危險或懸吊負載需要機械約束
有意讓兩條致動器管線洩壓	中洩	兩個接口在必要時間內達到殘壓限制	分開控制重力、彈簧或儲存能量造成的移動
兩條管線維持帶壓	中壓	量測壓力與計算淨出力產生可接受動作	需要針對單桿出力偏置進行約束或控制
安全的緊急停止反應	依應用而定的架構	已驗證的停止、負載約束、能量狀態、診斷與重設	依風險評估選擇安全額定元件
可預測的重啟	已證明可行的任一中位	重新加壓與命令恢復維持在移動限制內	軟啟動、位置驗證、受控重設或煞車

當非危險軸需要短暫暫停，且量測漂移可接受時，中封是合理候選。當兩條管線都必須排氣，而由負載驅動的移動在其他位置受控時，中洩是候選。當兩條管線都必須維持帶壓，且已了解產生的出力偏置時，中壓是候選。

沒有任何一種是通用的緊急停止答案。排氣可能釋放夾具；困住空氣會保留儲存能量；向兩側供氣則維持能量存在。ISO 13849 氣動安全迴路指南說明為什麼完整安全功能需要自己的架構、診斷與驗證。

閥件規格必須包含哪些內容？

ISO 11727 標準化識別概念，但最終規格仍需要製造商完整的訂購資料與機台所需反應（ISO 11727:1999）。至少記錄 12 項內容，避免採購以機械上相似、但中位行為不同的閥件替代。請把中位符號視為受控的 RFQ 資料。

1. 製造商、系列與完整訂購代碼。
2. 五接口、三位置符號，以及中間方框的確切連接。
3. 所選型錄中的中封、中洩或中壓文字。
4. 電磁、氣先導、彈簧置中或壓力置中配置。
5. 內部或外部先導供氣，以及允許的先導壓力範圍。
6. 供氣、工作與排氣接口尺寸及螺紋標準。
7. 必要流量能力與允許壓力範圍。
8. 排氣配置、消音器、流量控制與背壓限制。
9. 線圈電壓、適用時的頻率、接頭、抑制方式與工作制。
10. 致動器類型、缸徑、桿徑、行程、負載方向與速度。
11. 漂移、殘壓、負載移動與重啟位移的驗收限制。
12. 命令中位、電氣失效、先導喪失、供氣喪失與重新加壓時的必要行為。

不要接受「直接替換」作為技術規格。請比較中位符號、先導邏輯、電氣介面、流量資料、洩漏聲明、安裝介面、壓力限制、排氣路徑與核准應用。替換品只有在已安裝迴路重現必要量測結果時才算通過。

5/3 通閥中位選型常見問題

SMC 識別出 3 種獨立的 5/3 中位功能，而其應用注意事項警告中封迴路可能洩漏，排氣路徑也可能受背壓影響（SMC VFA 型錄；SMC 注意事項）。以下回答涵蓋最可能避免維修時錯誤替換的現場檢查。

中封 5/3 通閥能安全保持垂直負載嗎？

不能只靠中封。它可以困住空氣並減慢移動，但洩漏、可壓縮性、溫度變化與外部負載仍可能造成漂移。懸吊或危險的垂直負載通常需要獨立額定的機械約束，以及已驗證的控制順序、殘餘能量程序、重設與重啟測試。

中洩能保證氣缸可以安全手動移動嗎？

不能。中洩會將兩個工作接口連到排氣，但流量控制、止回閥、消音器或受限管路後方仍可能留有殘壓。重力、彈簧、工具與配重也可能使機構移動。手動介入前，請隔離能量、量測兩個致動器接口的壓力並固定負載。

中壓在中位時會持續耗氣嗎？

在靜止且密封的迴路中，不會持續以全流量耗氣。閥會先填充兩條致動器管線，並為洩漏或移動補充空氣。實際耗氣量取決於閥、氣缸、接頭與管路的洩漏，以及由此產生的致動器移動；應在已安裝的壓力與溫度下量測中位流量。

為什麼兩個接口壓力相等時，單桿氣缸仍可能移動？

出力等於壓力乘以有效面積。無桿端作用於完整活塞面積，有桿端則作用於較小的環形面積。因此，在計入外部負載、密封摩擦、導向摩擦與動態壓力差之前，相等的腔室壓力就可能產生朝伸出方向的淨偏置。

5/3 閥最重要的重啟測試是什麼？

從兩個通電方向分別接近中位，記錄兩個腔室壓力與位置，再依實際啟動順序恢復供氣與命令。在回授有效前量測第一次非預期移動，便能抓出單靠中位停留可能漏掉的壓力不平衡、閥芯狀態錯誤、先導依賴與控制器假設。

來源與技術參考

SMC：Series VFA1000/3000/5000 五接口氣動閥，三位中封、中洩與中壓功能、符號、接口尺寸及運轉資料。查閱日期：2026-07-27。

SMC：VQ100 應用指南，中間停止、洩漏、背壓、殘壓與緊急截止注意事項。查閱日期：2026-07-27。

SMC：氣缸選型，伸出與縮回出力的分開處理，以及氣缸有效面積選擇。查閱日期：2026-07-27。

ISO：ISO 11727:1999，氣動閥接口、流路、控制件與電磁線引線的識別。查閱日期：2026-07-27。

ISO：ISO 4414:2010，氣動系統與元件的一般規則及安全要求。查閱日期：2026-07-27。
