粉塵環境下如何選擇合適的氣缸活塞桿刮塵圈
選擇氣缸活塞桿刮塵圈時，應把有明確資料的刮塵唇型與實際污染物、活塞桿及安裝座逐一比對。 只看粒徑並不足夠。水分、形狀、硬度、附著性、暴露方向、活塞桿表面處理、速度、潤滑劑與安裝尺寸，都可能決定刮塵圈是能排除碎屑，還是會讓卡住的污染物變成研磨接觸。
產品標示只能作為起點；要核准使用，還需要確認確切唇型、膠料與測試條件。
重點整理
- SMC 對其中一款防塵規格的認證範圍是 20 至 100 μm 粉末，且明確排除焊接飛濺物。
- ISO 6195 標準化的是部分刮塵環安裝溝槽，而不是不同品牌刮塵圈之間的性能。
- 應比對完整唇型與膠料，不能只看材料名稱。
- 更換時機應依狀況及特定機型說明判定，不應套用通用循環次數。

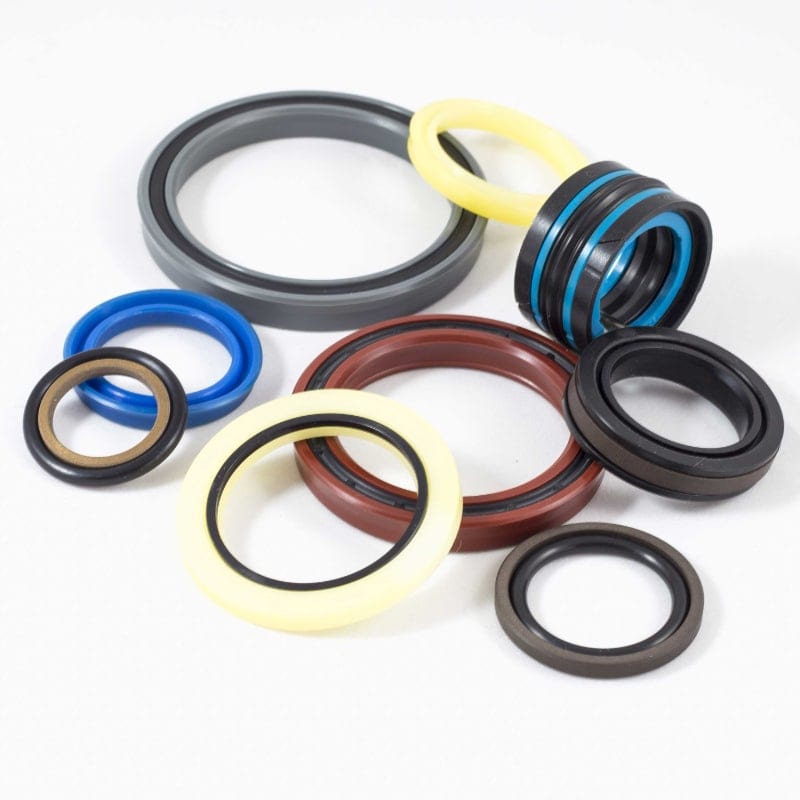

外觀相似的環件可能執行不同功能。替換前務必確認剖面圖。
選擇氣缸活塞桿刮塵圈前應先確認哪些資訊？
應先從污染物及暴露機制著手，而不是先看刮塵圈材料。 SMC 對 XC4 防塵氣缸規格的認證範圍是 20 至 100 μm 粉末，並排除焊接飛濺物。這表示即使是重型刮塵圈，也只針對明確的污染挑戰，並非能全面防護所有粉塵（SMC XC4，2026 年查閱）。
記錄生產、清潔與停機期間有哪些物質會接觸活塞桿；乾燥粉末的行為與潮濕水泥或尖銳切屑不同。同一台機械在一個班次內，也可能面臨多種暴露情況。
可用下列污染物分類作為調查指引：
| 觀察到的暴露情況 | 主要疑慮 | 選型前應蒐集的證據 |
|---|---|---|
| 細微乾燥粉末 | 沿著活塞桿薄油膜下方，或從唇口接觸不完整處進入 | 粒徑分布、暴露方向、濃度與侵入證據 |
| 研磨性砂粒或切屑 | 割傷唇口、刮傷活塞桿，以及碎屑卡在接觸面 | 顆粒形狀、硬度、切屑尺寸、活塞桿鍍層及運轉後檢查 |
| 潮濕或黏性粉塵 | 堆積物將唇口頂起，或堵住碎屑排出路徑 | 水分來源、附著性、核准使用的清潔劑及排水路徑 |
| 含冷卻液或化學物質的粉塵 | 膠料膨潤、硬化或潤滑流失 | 化學物質種類、濃度、溫度及暴露時間 |
| 焊接飛濺物或高溫顆粒 | 超出一般粉末阻擋能力的熱損傷與撞擊損傷 | 顆粒溫度、撞擊路徑、防護罩設計及經專門認證的產品 |
外部粉塵也必須與供氣污染分開判斷。污垢若集中在刮塵圈外側，通常指向機械周遭環境；如果同一支路上的多個裝置都有殘留物，則可能是內部空氣品質問題。粉塵工廠污染控制指南說明如何分別調查這兩種路徑。
與其問哪種材料最硬，不如先問污染物如何跨越邊界。清潔前，分別記錄活塞桿完全伸出與縮回後的殘留物分布，再把外露桿面上的物質與刮塵圈後方回收的物質相互比對。只出現在單側的粉塵束，需要的修正方式與整圈污染不同；潮濕沉積物要分開取樣，成分不確定時應保留具代表性的碎屑；還要區分是空氣中的污染，還是停留期間落在桿面上的物質，並記錄沖洗或冷凝是否改變附著性、每次觀察對應的製程事件及氣缸位置。最後，把實際觀察到的路徑轉換為唇型幾何、膠料相容性、防護設計及污染侵入驗證等可測試要求。
哪種刮塵圈唇型適合實際污染物？
ISO 6195:2021 涵蓋活塞桿直徑 4 至 450 mm 的刮塵環安裝溝槽，但沒有為任何一種唇型提供通用的阻擋性能等級。 唇型選擇仍取決於固定方式、刮塵邊、與活塞桿的接觸、潤滑劑輸送及實際污染條件（ISO 6195，2026 年查閱）。
單作用刮塵圈通常在活塞桿縮回時移除污染物；複合唇型也可能兼具壓力密封功能。剛性補強結構可以把刮塵圈固定在開放式安裝座內，但這不代表它能承受撞擊或高溫焊渣。
應依功能比較不同唇型：
- 刮塵邊： 明確指定要刮除哪些碎屑。
- 安裝座固定： 唇型是以底切、蓋板、壓入配合或剛性補強固定？
- 外徑密封： 水分或污染物是否會從刮塵圈與安裝座周圍繞過？
- 潤滑劑輸送： 確認唇口能否保留所選氣缸需要的活塞桿油膜，或是否會刮除過多潤滑劑，進而改變阻力與磨耗。
- 壓力行為： 產品設計是允許刮塵圈後方承受壓力、需要洩壓，還是禁止背壓？
- 碎屑排出： 被刮除的物質能否離開接觸區，而不會擠塞在唇口旁？
唇口越多不代表一定越好。額外接觸會改變阻擋能力、阻力及潤滑劑輸送，因此應以供應商測試資料作比較。刮塵環阻擋效率與活塞桿阻力指南說明如何把刮塵圈阻力與氣缸總摩擦力分開評估。
在要求刮塵圈處理每一顆粒子前，先降低大量污染物的直接暴露。例如，防護罩可攔截粉塵束；若行程與壓縮長度合適，活塞桿防塵套則可阻擋落在桿面上的碎屑。加裝伸縮護套前，請先查閱活塞桿防塵套壓縮比指南。
活塞桿刮塵圈材料應如何選擇？
材料的使用限制必須對應到特定膠料與唇型。 Parker 對氣動 A2 刮塵圈所列的多種 NBR、FKM 與聚氨酯膠料，最高速度為 2 m/s；Trelleborg 的聚氨酯 AWSW 刮塵圈則列為最高 1 m/s、溫度範圍 -40°C 至 +80°C（Parker A2；Trelleborg AWSW，2026 年查閱）。
這些數據也說明，使用一般化材料表並不安全：「聚氨酯」無法指出確切配方或核准接觸的介質，「PTFE」也沒有說明填充物或蓄能元件。僅憑邵氏硬度，無法預測完整唇口的實際行為。
材料審查應圍繞實際失效機制進行：
| 選型問題 | 重要原因 | 必要證據 |
|---|---|---|
| 膠料是否會膨潤、收縮或硬化？ | 化學變化會改變接觸狀態及固定效果 | 確切污染物、清潔劑及潤滑劑的相容性資料 |
| 唇口能否承受表面速度及工作週期？ | 反覆滑動會產生熱量與磨耗 | 特定唇型的速度、溫度及工作週期限制 |
| 水分是否會破壞膠料或安裝座？ | 水分可能造成水解、腐蝕或污染物滯留 | 濕度、沖洗及排水限制 |
| 唇型是否需要初始潤滑脂？ | 乾式組裝可能損傷唇口，或破壞預定的油膜控制 | 核准的潤滑脂、用量及組裝程序 |
| 活塞桿鍍層是否適合此接觸條件？ | 粗糙度、鍍層損傷及嵌入碎屑都會影響兩個接觸面 | 活塞桿材料、鍍層、表面處理及檢查標準 |
Parker 規定 A2 刮塵圈需要初始潤滑，Trelleborg 則要求 AWSW 在無油供氣條件下使用初始潤滑脂。氣缸與刮塵圈兩方的說明都要遵守，並確認清潔劑不會移除或污染所需油膜。
更換現有刮塵圈前，哪些條件必須相符？
ISO 6195 涵蓋 4 至 450 mm 的活塞桿直徑，並標準化部分安裝溝槽尺寸與公差，但不保證整體替換互通性。 兩支氣缸即使採用相同的外部安裝標準，內部溝槽、刮塵唇型、密封組及安裝方式仍可能不同（ISO 6195，2026 年查閱）。
應先完整確認氣缸身分：
- 氣缸識別資訊。
- 缸徑、行程、活塞桿直徑及桿端配置。
- 原刮塵圈或密封套件零件編號。
- 實測溝槽直徑、寬度、深度、導入端幾何及固定方式，並與候選唇型圖面及公差比對。
- 刮塵圈剖面圖與安裝方向。
- 活塞桿材料、鍍層、表面處理要求及硬度。
- 運轉速度、壓力、溫度、安裝方向及循環條件。
僅憑活塞桿直徑不能核准替換。某個環件可能套得過活塞桿，卻在安裝座內過鬆，或無法保留潤滑劑；替換兼具壓力密封與刮塵功能的零件前，請先查閱工業氣缸密封圈種類指南。
尺寸相合與功能相合是兩項獨立的核准。先在拆下的唇型因測量而變形前留下紀錄，把它的剖面與候選圖面比對，並辨認與活塞桿接觸及固定於安裝座的特徵。接著審查潤滑、耐化學性與容許速度；同時納入溝槽導入端、外徑密封路徑、刮塵圈後方可容許的壓力、活塞桿偏擺及相鄰密封圈功能。再以樣品安裝確認是否完全就位、方向是否正確，但粉塵阻擋能力仍須透過運轉測試另行核准；該測試必須明定污染物、暴露方式、持續時間與檢查邊界，否則安裝得很整齊的零件仍可能在實際運轉中失效。
安裝前的活塞桿與刮塵圈檢查
Parker 對 A2 刮塵圈列出的最高速度雖為 2 m/s，仍要求選用適合的膠料並進行初始潤滑。 因此，速度額定值不能單獨核准把刮塵圈裝到已有刮痕的活塞桿、受損溝槽或不相容的潤滑脂環境；整個接觸介面都必須符合所選產品的說明（Parker A2，2026 年查閱）。
拆卸前，先隔離壓力與儲存的機械能。記錄氣缸安裝方向、活塞桿位置，以及單側磨耗在圓周上的方位。清潔前先拍攝沉積物，因為其痕跡有助於區分外部侵入、未對心、側向負載或局部活塞桿缺陷。
檢查下列四個區域：
- 活塞桿： 檢查完整接觸軌跡。
- 刮塵圈： 檢查割傷、硬化、膨潤、永久變形、唇邊翹起及失去安裝座固定力等情況。
- 安裝座： 記錄毛邊、腐蝕、擠塞碎屑及損傷，並確認所有必要的洩壓或通氣路徑仍保持暢通。
- 密封組與導向元件： 判斷是否為活塞桿密封洩漏、導向磨耗、側向負載或未對心，導致刮塵圈受力或承受壓力；不要把每一道痕跡都當成刮塵圈失效。
應使用該產品明定的表面處理及損傷限制；單一通用 Ra 值無法判定所有刮痕。把活塞桿實測結果與製造商要求比對，超過規定限制時就應修復。
安裝時，應在不改變溝槽幾何的前提下去除銳邊與毛邊。使用指定安裝工具，避免螺紋、鍵槽及尖銳桿端劃傷唇口。只能使用核准的組裝潤滑劑。壓入刮塵圈前確認方向，完成後再確認零件已完全就位且沒有扭曲。
首次測試應採用受控速度與壓力，並檢查運動、洩漏、刮塵圈固定狀況及潤滑油膜。新刮塵圈無法修正彎曲的活塞桿或磨損的導向元件；若維修後摩擦力改變，可參考動態與靜態氣缸密封圈指南。
氣缸活塞桿刮塵圈何時應該更換？
ISO 19973-3 以循環次數或公里數，報告氣動氣缸在明定測試條件下的可靠度，但沒有規定通用的刮塵圈更換週期。 因此，維護判斷應結合製造商說明、觀察到的狀況、機械風險及維修紀錄，而不是對所有應用套用同一循環或日曆期限（ISO 19973-3，2026 年查閱）。
檢查若顯示功能已喪失，例如唇邊割傷、變形、膨潤、硬化、固定鬆脫，或污染物已越過可接受邊界，就應更換刮塵圈。阻力或洩漏上升時，則要擴大調查，因為導向元件與壓力密封圈也可能牽涉其中。
建立狀況紀錄：
| 紀錄項目 | 應追蹤的變化 | 對選型的影響 |
|---|---|---|
| 外部暴露 | 污染物種類、沉積位置、水分及清潔事件 | 確認污染條件是否改變 |
| 刮塵圈狀況 | 唇邊損傷、接觸軌跡、固定狀況及嵌入碎屑 | 顯示唇型是否仍能執行阻擋功能 |
| 活塞桿狀況 | 刮痕、鍍層脫落、腐蝕及損傷位置 | 判斷安裝新刮塵圈前是否要先修復活塞桿 |
| 運動行為 | 起動阻力、運轉阻力、速度穩定性及位置相關作用力 | 把接觸問題與流量或導向問題分開 |
| 內部證據 | 刮塵圈後方的物質、活塞桿密封洩漏及導向磨耗 | 指出污染物是否已跨越邊界 |
檢查頻率應依變化速率設定。設備啟用後先採用較短間隔，只有在暴露情況、刮塵圈狀況、活塞桿狀況及運動表現都保持穩定時，才延長檢查週期。活塞桿直徑相同，並不代表維護日程也應相同。
可供查證的活塞桿刮塵圈選型紀錄
SMC 的 XC4 證據適用於 20 至 100 μm 粉末，且排除焊接飛濺物；ISO 6195 涵蓋的是安裝溝槽尺寸，而非性能。 因此，一份可供查證的選型紀錄，必須把實際污染物連結到確切唇型、膠料、溝槽與驗證方法，而不能只依賴「重型」標示（SMC；ISO，2026 年查閱）。
最終紀錄應包含：
- 氣缸識別資訊。
- 原刮塵圈及候選刮塵圈的零件編號與剖面圖。
- 污染物說明、粒徑範圍、水分、化學性質及暴露方向。
- 活塞桿材料、鍍層、硬度及表面處理要求，連同檢測儀器、取樣位置、記錄值，以及所有刮痕、腐蝕或鍍層缺陷的處置結果。
- 溝槽尺寸、固定方式、方向及安裝程序。
- 速度、壓力、溫度、工作週期及潤滑政策。
- 供應商驗證條件，以及可接受的侵入、阻力、洩漏與磨耗限制。
- 初始檢查間隔，以及延長間隔所需的證據。
一份有效的詢價資料應把型錄工作範圍與應用證明分開：操作限制說明該唇型可在哪些條件下運轉，具名污染測試則說明它實際阻擋了什麼。兩者都不能取代溝槽圖或安裝後驗證。應附上氣缸版本及拆下零件的識別資料，提供污染物來源與物理形態，說明物質在運動及停留期間如何到達活塞桿，列出密封位置的速度與溫度，並辨識所有清潔劑及潤滑劑。還應要求供應商說明挑戰物質、粒徑範圍、暴露方法、測試時間與檢查邊界；測試開始前先定義可接受的侵入量、阻力、洩漏與磨耗。最後，把核准的零件編號與證據保存在機械維護紀錄中，日後重複訂購或調查故障時，才能依同一套功能要求檢查替換品。
氣缸活塞桿刮塵圈常見問題
ISO 6195 涵蓋 4 至 450 mm 活塞桿的刮塵環安裝溝槽，ISO 19973-3 則以循環次數或公里數，報告氣缸在明定條件下的壽命。 這些標準能支援尺寸與可靠度證據，但都沒有建立通用刮塵圈種類、互換規則或維護間隔（ISO 6195；ISO 19973-3，2026 年查閱）。
活塞桿刮塵圈與活塞桿密封圈是同一種零件嗎？
通常不是。刮塵圈會在活塞桿縮回時刮除外部污染物，活塞桿壓力密封圈則負責封住壓縮空氣；也有密封與刮塵功能合一的唇型。特定氣缸中的同一個環件可能兼具兩種功能，因此診斷洩漏或替換零件前，應先確認剖面圖與零件編號。
雙唇刮塵圈一定更能阻擋細粉塵嗎？
不一定。增加一道唇口會改變接觸狀態、潤滑劑輸送、阻力及碎屑容納方式，實際效果取決於完整唇型與測試條件。應索取污染物、粒徑範圍、活塞桿、溝槽、速度、循環次數與侵入結果；僅憑「雙唇」標示，無法證明它在實際安裝條件下有更好的阻擋效果。
ISO 6195 能證明不同品牌的刮塵圈可以互換嗎？
不能。ISO 6195 標準化的是部分刮塵環安裝溝槽的尺寸與公差，並不代表各種唇型、膠料、活塞桿表面、固定方式或密封組功能都相同。核准跨品牌替換前，必須確認氣缸版本、原零件編號、溝槽圖、活塞桿規格與替換刮塵圈的唇型。
活塞桿防塵套應取代重型刮塵圈嗎？
不應直接取代。防塵套可以減少到達活塞桿的大量污染物，但也會增加壓縮長度、伸展量、速度、溫度、排水與檢查等要求；許多設計仍需刮塵圈控制活塞桿介面。只有在氣缸與防塵套供應商都確認整個行程及環境可搭配使用時，才應併用兩者。
氣缸活塞桿刮塵圈應多久更換一次？
應依製造商說明、狀況證據、機械風險及維修紀錄判定，不要套用通用循環次數。刮塵圈若出現割傷、膨潤、變形、鬆脫，或已無法阻擋指定污染物，就應更換；若阻力或洩漏也同時改變，還要一併檢查活塞桿、導向元件與壓力密封圈。
資料來源與技術參考
- ISO 6195:2021，氣缸活塞桿刮塵環安裝溝槽的尺寸與公差。
- ISO 19973-3:2015，氣動活塞桿氣缸的可靠度測試與報告。
- SMC XC4 防塵氣缸，特定產品的粉末粒徑範圍及重型刮塵圈證據。
- Parker 氣動密封件型錄，A2 氣動刮塵圈的膠料、速度與安裝指引。
- Trelleborg 氣動密封件型錄，AWSW 刮塵圈的唇型、膠料與操作限制。
