污染控制：保護多塵工廠中的氣動設備
多塵工廠的污染控制需要分別採取三項措施：避免製程粉塵接近運動介面、依各元件要求的純度供應壓縮空氣，以及防止髒污在安裝或維修期間進入系統。單憑更精細的過濾器，無法處理附著在活塞桿上的外部粉塵、開放式氣缸槽口或切割後未清潔的管材。
實務做法是在購買硬體前先追查污染路徑。記錄殘留物出現的位置，比較供氣端與外部環境的證據，查閱元件手冊，再於使用端驗證改善措施。如此可避免兩種代價高昂的錯誤：未控制粉塵來源就更換氣缸，以及只為一項敏感應用而過度處理全廠壓縮空氣。
重點摘要
- ISO 8573-1 將粒子、水與油分為三項獨立的純度參數。
- 外部粉塵與供氣污染需要不同的控制措施。
- 採用無桿結構本身並不能證明元件具備抗污染能力。
- 過濾器與密封件的維護限值必須依據實際安裝型號。
污染物會從哪些位置進入氣動系統？
ISO 8573-1 以粒子、水與油三類獨立污染物來分級壓縮空氣純度（ISO，2010）。這提供了實用的起始界線，但多塵工廠的故障通常涉及三條進入路徑：受污染的供氣、穿越運動介面的外部物質，以及安裝或維修時帶入的污染物。
供氣端污染是由氣動迴路輸送的不需要物質，可能包括進氣粉塵、管垢、腐蝕產物、乾燥劑碎屑、液態水、水霧、油霧、油蒸氣、軟管碎片或過量螺紋密封劑。污染物可能源自空壓機房上游、配氣管網內部或支管施工期間。
外部污染是從機台環境到達運動中或外露介面的物質。常見路徑包括活塞桿與防塵圈、導軌、滑座槽口、密封帶、軸承、感測器溝槽、手動調整部位，或未受保護的排氣口。鋸屑、研磨細粉、水泥粉、麵粉、纖維、塗料殘留物與冷卻液霧的特性各不相同；粒子的硬度、形狀、含水程度、化學性質與附著性都會影響結果。
維修帶入污染是在連接口、管材、閥、過濾器或氣缸開放時進入的碎屑。剛切割的管材可能夾帶切屑；未加蓋的軟管可能沾上地面粉塵；過量密封劑可能脫落並流向下游；在髒污工作台上清潔元件，甚至可能帶入維修原本要去除的碎屑。
| 證據位置 | 較可能的路徑 | 下一步檢查項目 |
|---|---|---|
| 活塞桿防塵圈外側形成粉塵環 | 外部侵入 | 活塞桿表面、防塵圈、附近粉塵流向、安裝方向 |
| 同一支管上的數個裝置出現相似殘留物 | 供氣端輸送 | 使用端過濾器、管路、乾燥機、支管樣本 |
| 配管或密封施工後出現碎屑 | 維修帶入 | 管材切割、端蓋、工具、密封劑、組裝區 |
| 濾杯與低點積水 | 冷凝或排水失效 | 壓力露點、排水器運作、管路溫度 |
| 閥與致動器內出現黏性薄膜 | 油、製程蒸氣、潤滑劑或密封殘留物 | 材質相容性及上游／下游樣本 |
最先看到的污痕不一定就是污染源。缸筒刮痕顯示硬質物曾經通過承載接觸面，但無法證明物質是隨供氣進入、穿過活塞桿防塵圈，還是由磨耗產生。清潔前先保存殘留物；需要判定來源時，請採用粒子來源調查方法。
依我們的經驗，殘留物位置是判斷應先在哪一道邊界取樣的最快方法。物質集中在防塵圈外側時，應優先懷疑機台環境；同一支管上的多個裝置都出現相似沉積物時，供氣路徑則是更有力的初步假設。這是用於初步分流的原則，不是污染來源的證明。
保護致動器前，先控制粉塵來源
OSHA 將可燃性粉塵爆炸所需條件分為五項：燃料、點火源、侷限空間、氧氣與懸浮擴散（OSHA 技術手冊，2026 年存取）。選擇氣缸前應先控制現場製程，因為局部抽氣、圍罩與安全清潔管理既能降低機械設備的暴露，也能減少沉積物被揚起後形成空氣懸浮危害的可能性。
從產生污染物的製程位置著手。在鋸台、研磨機、轉運點、混合機或充填站附近捕集粉塵，避免粉塵散布到整台機器。修復漏氣風管與受損護罩，並確認製程變更是否把粉塵流向推向氣缸或閥島。只要污染源持續向元件排放，清潔過的元件也無法長期保持乾淨。
清潔管理必須符合危害評估。相較於把沉積物吹入空氣中，使用粉塵等級合適的吸塵設備、適用的濕式方法與局部抽氣通常是較好的起點。OSHA 一般工業規定要求清潔用壓縮空氣的壓力低於 30 psi，並同時採取有效碎屑防護與個人防護裝備（29 CFR 1910.242(b)）。可燃性粉塵區可能需要更嚴格的廠內程序與點火源控制。
如果吹塵槍已列入例行維護程序，該怎麼辦？不要把 30 psi 限值視為當然許可。應審查粉塵危害、當地法規、設備分級、噴嘴、防護、附近人員、點火源及核准的清潔程序。絕對不要用壓縮空氣清潔衣物或人體。
機台配置不必更換致動器，也能降低暴露：
- 把氣缸移出粉塵或噴濺物的直接路徑。
- 在製程與運動介面之間加裝防護罩。
- 調整溝槽、槽口與平台的方向，避免物質在其中堆積。
- 保護感測器、接頭、排氣口與手動控制部位。
- 預留足夠檢查空間，避免生產時必須拆除防護裝置。
- 避免護蓋把水分、熱量或磨蝕性物質困在元件表面。
木工廠污染案例研究說明了為何應把外部粉塵、壓縮空氣品質與維護方式分成不同調查支線。只修正其中一條支線，可能仍會留下重複故障的路徑。
多塵區應重視哪些氣缸與致動器特性？
SMC 表示，某款防塵氣缸選配在使用 20 至 100 µm 粉體的測試中，藉由重型刮塵器與保留潤滑的設計，耐用度最高可達六倍（SMC，2026 年存取）。這項聲明只適用於特定產品與試驗條件，不能證明所有無桿氣缸在粉塵中都比所有有桿氣缸更耐用。
依實際暴露條件與結構選擇防護：
| 設計選項 | 適用情況 | 選型前確認事項 |
|---|---|---|
| 重型活塞桿刮塵器 | 乾燥磨蝕粒子會附著在外露活塞桿上 | 經驗證的粒徑範圍、桿面塗層、刮塵器材質、更換空間 |
| 活塞桿防護套或伸縮套 | 活塞桿需要實體屏障來隔離噴濺物或碎屑 | 行程、速度、屈曲、積水、摺層清潔、材質相容性 |
| 防護罩或圍罩 | 可在致動器外攔截製程粉塵流 | 熱量、維修空間、粉塵堆積、清潔方式、危險區域要求 |
| 磁耦合無桿氣缸 | 封閉管體可避免縱向機械槽口 | 保持力、速度、力矩、外部滑座路徑、磁性碎屑 |
| 機械耦合無桿氣缸 | 需要長行程與短機身長度 | 密封帶暴露、滑座密封、導向防護、清潔空間 |
| 導桿氣缸或外部導向 | 必須分別承受側向負載與力矩 | 導軌防塵圈、軌道護蓋、潤滑、複合負載限值 |
傳統有桿氣缸不一定是錯誤選擇。若型號具備經驗證的重型刮塵器、適合的活塞桿表面、相容密封件、正確安裝方式與製程防護罩，它可能反而是最容易維修的選項。SMC 防塵產品之所以是實用範例，正是因為供應商明確定義了粒徑範圍與硬體，而非只使用籠統的「防塵」標籤。
無桿設計同樣需要驗證。SMC CY 系列磁耦合氣缸手冊警告，產品不可直接暴露於粉塵、冷卻液、油滴及異物，並建議在多塵位置加裝防護罩（SMC CY 系列手冊，2026 年存取）。封閉壓力管省去外露活塞桿，但外部滑座與導向周圍的環境仍然重要。
應計算污染介面的數量，而不是只比較產品類別。有桿氣缸可能外露一支活塞桿與一個防塵圈；機械耦合無桿致動器可能外露長密封帶與滑座路徑；磁耦合裝置雖然沒有槽口，滑座附近卻可能吸附含鐵碎屑。真正重要的問題是：在所選型號上，物質會在哪裡堆積、穿越密封件或損壞導向機構？
依我們審查多塵氣動應用的經驗，無法安全檢查的防護措施很難長期維持。防護罩可能擋住製程粉塵，卻也可能遮住受損防護套、塞滿粉塵的密封帶或缺乏潤滑的導軌。因此，選型不只要設置防止侵入的屏障，也要規劃安全的檢查路徑。
向供應商詢問：
- 明確允許的粉塵、液體或化學品暴露條件
- 刮塵器、防塵圈、防護套、密封帶與導向機構材質
- 驗證條件及排除的污染物
- 活塞桿、管體或導軌的表面處理
- 環境溫度與壓力限值
- 清潔劑與潤滑劑相容性
- 容許速度、側向負載、力矩與工作循環
- 防護零件的檢查及更換說明
如果缸筒已經刮傷，不要假設污染是唯一原因。偏心、側向負載、軸承損壞、潤滑不良或製造缺陷都可能產生相似痕跡。請使用缸筒刮傷故障指南，在調查中保留其他可能的故障機制。
使用端應如何處理壓縮空氣？
CAGI 將主要壓縮空氣污染物分為粒子、水與油三類，並建議依各污染物的物理形態配置處理級（CAGI 壓縮空氣純度指南，2026）。使用端過濾器能保護致動器，避免下游管路碎屑進入，但無法取代大量液體分離，也不能降低壓力露點。
使用端處理設備應依元件空氣要求、尖峰流量、容許壓降、冷凝液負荷與維修空間選擇。
依工作需求建構處理流程：
| 處理級 | 主要作用 | 無法取代 |
|---|---|---|
| 後冷卻器 | 降低空氣溫度，使蒸氣得以冷凝 | 分離器、排水器、乾燥機或過濾器 |
| 水分分離器與排水器 | 去除夾帶的大量液體 | 水蒸氣控制 |
| 粒子過濾器 | 捕集額定尺寸的固體粒子 | 乾燥機或油蒸氣吸附器 |
| 聚結式過濾器 | 捕集細微液態水與油霧 | 乾燥機或完整油蒸氣去除設備 |
| 乾燥機 | 降低水蒸氣含量與壓力露點 | 粒子或油控制，除非設備已整合相關功能 |
| 吸附器 | 經適當前處理後，降低特定蒸氣含量 | 大量液體分離 |

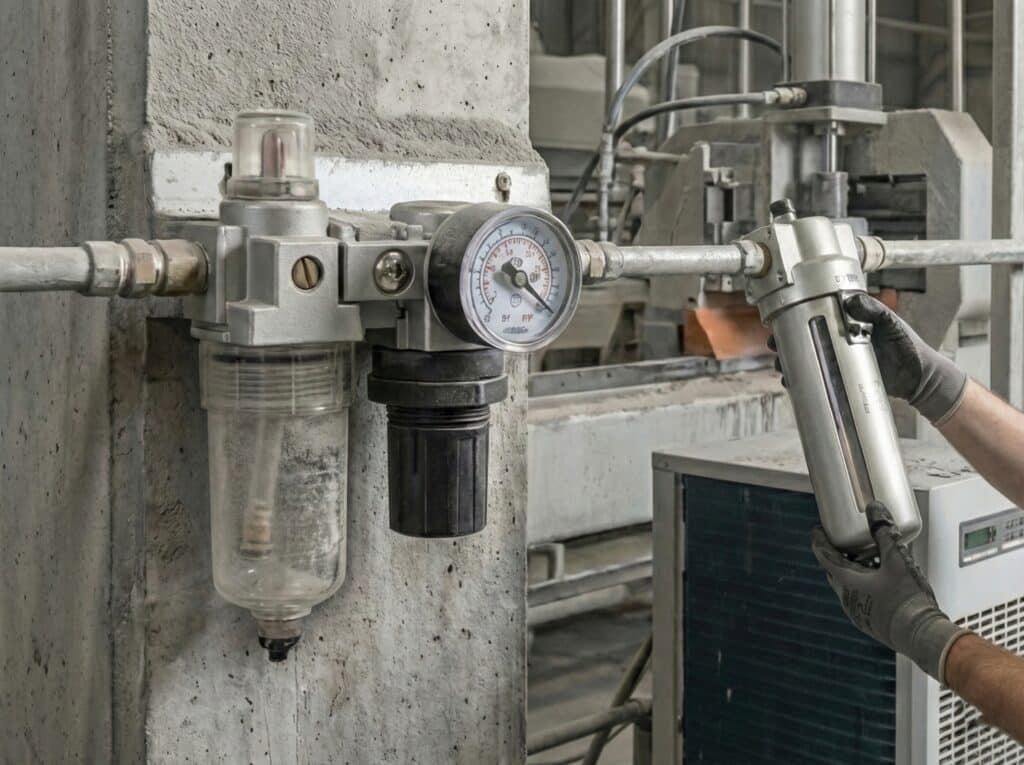

| 使用端過濾調壓器 | 控制局部粒子與壓力 | 中央冷凝液及露點管理 |
應指定具名位置所需的空氣品質。ISO 8573-1 分別設定粒子、水與油等級，因此「5 µm 過濾空氣」並不是完整的空氣品質規格。請記錄目標等級、取樣點、尖峰流量、最低環境溫度、入口壓力、潤滑政策及元件製造商要求。
精細過濾會產生阻力。應依供應商提供的流量與壓降資料，以實際入口壓力及尖峰需求選定過濾器尺寸。小型精細濾芯在低流量時可能保護效果良好，卻可能在多支氣缸同時動作時造成供氣不足。需要更高純度時，分級過濾可避免粗大物質過快堵塞最精細的濾芯。
水分需要另外處理。CAGI 指出，分離器可去除大量液體，但不會降低壓力露點；若剩餘蒸氣可能在下游冷凝，就需要使用乾燥機。如果支管或機台溫度可能降到乾燥機供氣壓力露點以下，即使空壓機房看來乾燥，致動器附近仍可能形成冷凝水。壓力露點指南說明了這項溫度界線。
閥與小型先導流道應查閱確切型號的手冊。本站的氣動閥污染指南更詳細說明 ISO 等級選擇、取樣位置與處理順序。若要控制氣膠，請參考聚結式過濾器指南，不要假設聚結濾材也能去除水蒸氣。
依設備狀況安排維護，而非套用通用日曆
Parker 對某款 P3A 過濾調壓器指定 10 psig 的更換差壓；SMC 則針對部分 AFF 與 AM 系列濾芯列出 0.1 MPa 或使用期限（Parker；SMC）。這些不同門檻說明了為何通用的 5 psi 規則並不可靠；維護限值必須取自實際安裝型號的文件。
設定週期前先建立設備資產紀錄。內容應包括元件型號、序號或機台位置、空氣品質要求、濾芯、排水器類型、乾燥機支管、刮塵器或防護套選配、核准潤滑劑、清潔限制及製造商的更換標準。沒有這項基準，日曆式維護只會淪為猜測。
除了明定的使用期限，也要利用設備狀況訊號：
| 訊號 | 可能含義 | 採取行動前確認 |
|---|---|---|
| 過濾器差壓升高 | 濾芯負荷增加或尖峰流量過大 | 在相同流量與入口壓力下比較 |
| 下游管路出現水分 | 排水器、分離器或露點問題 | 檢查排水器運作、露點及局部溫度 |
| 循環時間變長 | 阻力、摩擦、壓力損失或控制問題 | 在一致負載下記錄壓力與時間 |
| 耗氣量增加 | 洩漏、密封磨耗、閥洩漏或製程變更 | 隔離支管並在相同狀態下重測 |
| 防塵圈或密封帶外側有粉塵 | 外部暴露或防護失效 | 檢查粉塵流、防護罩、介面及清潔方式 |
| 新刮痕或金屬碎屑 | 磨蝕、偏心、軸承磨耗或毛邊 | 保存碎屑並在判定原因前檢查幾何狀況 |
檢查自動排水器時，應確認功能而不只是外觀。排水器若故障關閉，液體會流向下游；故障開啟則會浪費空氣。維修前應檢查濾杯的化學相容性、裂紋、霧化，並確認能安全隔離。依設備程序卸除壓力；透明濾杯內仍儲存著氣動能量。
防護硬體也需要明確的檢查項目。檢查刮塵器磨耗、防護套割傷、伸縮套摺層內的積垢、密封帶翹起、滑座防塵圈損壞、導軌缺乏潤滑、防護罩鬆動、排氣口堵塞及感測器纜線磨損。應依該型號的限值更換零件，不能只因另一支氣缸採用相同日曆週期就照做。
趨勢值必須在可重複的條件下記錄。若差壓是在任意流量下記錄，或循環時間是在負載變動時量測，可能產生錯誤的維護警報。有效紀錄應包含機台模式、入口壓力、流量狀態、負載、溫度與取樣點，才能把今天的結果與基準比較。
我們發現，只有在量測條件可重複時，維護紀錄才真正有用。紅色差壓指示器之所以能採取行動，是因為它對應到明確產品與流量條件；手寫一句「壓力看起來偏高」則沒有這種價值。應把觸發條件、運轉狀態、處置措施與結果記錄在一起。
如何驗證污染控制確實有效？
ISO 8573-4 定義兩項主要粒子結果：粒徑與數量濃度，並要求考量量測限值及不確定度（ISO，2019）。因此，驗證應比較具名取樣點與運轉狀態。空壓機房樣本乾淨，不代表致動器端的空氣也乾淨；單憑密封件損壞，也無法辨識污染來源。
改善前先設定驗收標準。依故障模式不同，實用標準可能包括：
- 具名位置的粒子、水與油等級
- 運轉壓力下的壓力露點
- 過濾器潔淨與負荷狀態下的差壓
- 下游排水或殘留物狀況
- 指定負載與壓力下的氣缸循環時間
- 活塞桿、密封帶、導軌或防護罩上的外部粉塵堆積量
- 穩定後的洩漏趨勢
- 在檢查週期內未新增刮痕、卡滯或密封損傷
在疑似邊界的上游與下游取樣。中央處理設備出口、遠端主管、使用端入口、閥出口及故障元件各自回答不同問題。保持取樣管潔淨，依量測方法要求吹掃，並記錄壓力、溫度、流量、運轉狀態與位置。
不要把所有殘留物混在同一容器。清潔前先拍攝元件，並把活塞桿端、端蓋端、連接口、防塵圈、導軌、濾杯、附近製程及已知元件材質的粒子分開保存。判定來源前，成分、形狀、分布、位置與時間應共同支持同一條路徑。
試裝監測期應依暴露量設定，而不是用來支撐誇大的節省聲明。記錄循環次數或生產時數、污染物狀況、檢查、介入措施及可比較的基準。如果試裝成功，結果只支持該型號與該工作條件，不能證明相同設計對水泥粉、潮濕食品粉末、金屬研磨細粉與塗料殘留物都能同樣耐受。
分層污染控制檢查表
有效的污染控制計畫涵蓋三道屏障：控制製程粉塵、調節壓縮空氣品質，以及保護元件介面。ISO 4414 也把維護與清潔視為系統設計考量，而非事後補救（ISO，2010）。可用以下檢查表作為試車紀錄，再依型號專用限值與實測狀況取代通用週期。
設備選型前
- 確認污染物、來源、硬度、粒徑範圍、含水程度、化學性質及可燃性粉塵狀態。
- 分開判斷外部侵入、供氣輸送及維修帶入的碎屑。
- 記錄行程、速度、負載、力矩、工作循環、安裝方向與清潔方式。
- 從確切元件手冊取得空氣品質、環境、材質及防護選配的限值。
- 確認防護罩、刮塵器、防護套或無桿結構不會產生新的負載、熱量、維修空間或積垢問題。
安裝期間
- 連接前持續封住開放的連接口與管材。
- 乾淨切割管材，依系統要求去除毛邊並清除切屑。
- 控制螺紋密封劑用量，避免進入流道。
- 依規定方向與順序安裝過濾器、排水器及乾燥機。
- 讓防護罩與護蓋保持可供檢查。
- 打開迴路前，先執行鎖定掛牌並排除儲存能量。
試車期間
- 在指定流量狀態下記錄乾淨過濾器的差壓。
- 視需要驗證壓力、流量、露點與空氣純度。
- 檢查全行程動作、洩漏、緩衝、感測器運作及導向狀況。
- 拍攝受保護的介面並建立檢查基準。
- 確認清潔程序不會揚起危險粉塵或讓人員暴露。
運轉期間
- 在相同機台狀態下比較趨勢。
- 擦除前先檢查殘留物位置。
- 測試排水器與警報。
- 再次安裝相同替換件前，先調查重複故障。
- 製程物料、抽氣設備、清潔化學品或機台配置變更時，更新控制計畫。
最安全的決策不一定是最精細的過濾器或封閉程度最高的致動器，而是能控制已辨識路徑、符合運動工作需求、可安全維護，並能在使用端產生可量測證據的組合。
氣動污染控制常見問題
ISO 8573-1 採用三項獨立純度參數；SMC CY 磁耦合氣缸手冊則針對該特定產品系列指定 5 µm 上游過濾器（ISO；SMC，2026 年存取）。以下常見問題保留這項區別：廣泛適用的系統規則用來定義方法，產品手冊則決定最終選型與維護限值。
多塵工廠一定都需要 5 µm 過濾嗎？
不一定。5 µm 過濾器是部分氣動產品的明定要求，並非所有工廠都適用的通則。應先查閱元件手冊及所需的 ISO 8573-1 粒子、水與油等級，再依尖峰流量、容許壓降、入口條件及必須達成純度的取樣點，選定各處理級並完成尺寸選型。
無桿氣缸在多塵環境中一定比較好嗎？
不一定。磁耦合氣缸省去外露活塞桿，機械耦合式則有縱向密封帶與滑座介面；兩者仍有需要防護的外部零件。選型前應比較確切型號的粉塵限制、導向系統、耦合方式、密封配置、負載能力、清潔可及性及供應商試驗條件。
每支有桿氣缸都應加裝防護套嗎？
只有在防護套材質、行程、速度、安裝空間、清潔方式與污染物都符合應用需求時才適合加裝。防護套能遮蔽活塞桿，但摺層可能累積粒子或水分，也可能掩蓋損傷。重型刮塵器、防護罩、重新配置位置或不同致動器結構，可能更容易維護。
可以用壓縮空氣吹除氣動設備上的粉塵嗎？
只能依已核准、同時處理粉塵危害與適用法規的程序進行。OSHA 一般工業規定要求壓力低於 30 psi，並採取有效碎屑防護與個人防護裝備。可燃性粉塵區還需要防止粉塵擴散與點火。使用粉塵等級合適的吸塵設備、局部抽氣或適當濕式清潔，可能更安全。
維修團隊如何判斷污染控制是否有效？
先建立基準，再於具名位置與相同運轉狀態下重複觀察。追蹤空氣純度、壓力露點、過濾器差壓、排水功能、洩漏量、循環時間與殘留物位置，並保存故障零件證據。只有在暴露條件、運轉時數、處置措施與比較條件都有紀錄時，重複故障減少才具有判斷價值。
