耐振能力:確保高速沖壓中的氣動氣缸壽命

在 450 strokes/min、7.5 Hz 事件率下,學習如何量測振動、保護安裝件,並安全延長高速沖壓氣動氣缸壽命。

分享
高速沖壓中的氣動氣缸耐振與壽命主圖

耐振能力:確保高速沖壓中的氣動氣缸壽命

高速沖壓沖床上的氣動氣缸壽命,不是由未定義的「耐振」標籤決定。它取決於量測到的機台輸入、氣缸安裝座的反應、致動器自身的運動與停止負載、安裝負載路徑,以及確切安裝配置的驗收界線。

在 450 strokes/min 下,沖壓事件以 7.5 Hz 重複。這個數字只有事件率的意義。每次衝擊都可能激發諧波、局部支架模態,以及更高頻率的寬頻結構反應。只依 strokes/min 選擇氣缸,會使環境中真正造成損傷的部分沒有定義,也可能掩蓋危險的局部共振。

這項區分會改變診斷方向。

重點摘要

  • 以 450 strokes/min 運轉的沖床具有 7.5 Hz 事件率,但這不是完整的振動頻譜。
  • 在相同生產配方下,以同步通道量測沖床機架與氣缸安裝座;接近共振時,局部反應可能超過基座輸入。
  • 將機架振動與致動器產生的負載分開。

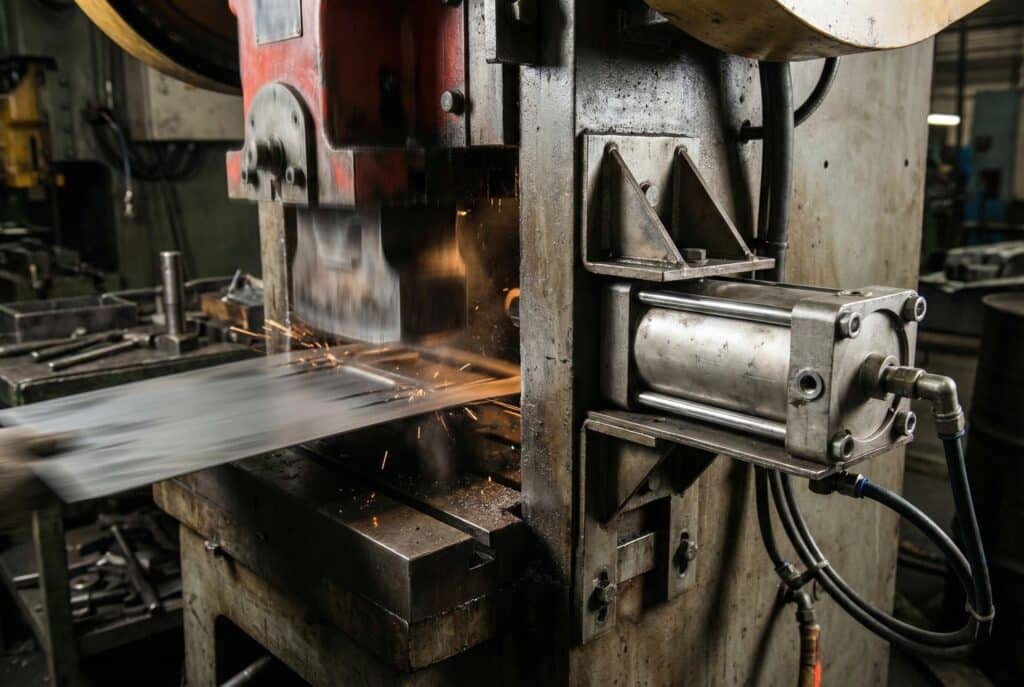

安裝在金屬沖床機架工作區附近的拉桿式氣動氣缸

安裝在沖床工作區附近的氣缸會共享機台的結構環境。圖片顯示的是安裝情境,不是耐振額定的證據。

為什麼衝程率不等於振動頻率?

IEC 分別規定正弦振動、衝擊與寬頻隨機振動的測試方法,因此 strokes/min 不能代替已安裝系統的振動規格(IEC 60068-2-6,2007;IEC 60068-2-27,2008;IEC 60068-2-64,2008)。450-stroke/min 的沖床會以 7.5 Hz 重複事件,但每次衝擊都可能激發更寬的頻譜。

用以下公式將沖床速度換算為基礎事件率:

f0=N60f_0 = \frac{N}{60}

在這個方程式中,f0f_0 是以 hertz 表示的事件率,NN 是以 strokes/min 表示的沖床速度。公式假設每個沖床衝程發生一次沖壓事件。因此,600-stroke/min 配方的事件率為 10 Hz。這個結果可以確定時序,但不能證明氣缸只承受 10 Hz 的運動,也不能定義任何結構反應的振幅。

衝擊波形、沖床機架剛性、模具狀態、安裝板、緊固件、氣缸質量、連接管路與感測器支架都會影響已安裝系統的反應。局部支架反應可能遠高於事件率。接頭鬆動也可能產生原始基準中不存在的衝擊。

有用的區分是事件率反應頻譜。事件率來自生產配方,反應頻譜來自量測。若把兩者視為同一個量,維護團隊可能會去更換密封材質,而真正的問題其實是共振支架或正在位移的接頭。

傳遞到氣缸的動態負載

NIST 將標準重力定義為精確的 9.80665 m/s²,但只有在納入質量與負載路徑後,加速度才會成為元件負載(NIST SI 指南,查閱於 2026-07-26)。完整審查應將四種負載情況分開,而不是用一個 G 值全部概括。

  1. 基座振動與沖床衝擊會經由機架、安裝板、緊固件、接頭、管路與感測器支架進入,即使活塞靜止時也可能作用。
  2. 受指令的移動負載慣性來自工裝或移載裝置的加速與減速,應納入推力、導向力、力矩與機架檢查。
  3. 衝程末端停止發生於移動質量由緩衝墊、氣動緩衝、外部減震器或機械止擋制動至靜止時。
  4. 製程與對準負載包括側向力、偏置力矩、活塞桿卡滯、滑台力矩、軟管拖曳,以及安裝表面的變形。

質量會改變每一項反作用。

在簡單剛體篩選計算中,先將以標準重力倍數表示的加速度換算為:

a=ngg0a = n_g g_0

加速度 aa 的單位是 m/s²,ngn_g 是量測或指定的標準重力倍數,g0g_0 是 9.80665 m/s²。接著估算慣性反作用:

Fi=maF_i = m a

FiF_i 的單位是 newtons,mm 是以 kilograms 表示的參與質量。請納入會經由受檢接口產生反作用的氣缸、安裝件、工裝、感測器、歧管與支撐附件。這些方程式不包含共振、接頭滑移、局部柔性或衝擊接觸,因此是篩選工具,不是產品額定。舉例來說,20 kg 參與質量在簡化的 10 g 輸入下,於任何結構放大之前會產生約 1,961 N 的慣性力幅值。這項結果有助於追蹤經由安裝板與緊固件傳遞的反作用,但不能取代量測反應或配置產品界線。

沖床氣動氣缸周圍的負載路徑與振動量測點 垂直工程圖顯示沖壓事件進入沖床機架、機架上的基座加速度計、氣缸安裝板與緊固件、氣缸安裝座上的反應加速度計,以及分開的移動負載與末端止擋檢查。 更換氣缸前先追蹤負載 量測輸入與局部反應,再分開檢查致動器產生的負載。 沖壓事件與沖床結構 配方、模具接觸、機架模態、鬆動與運轉條件 A1 沖床機架參考點 記錄安裝座附近的同步基座加速度。 在紀錄中保留軸向、量程、取樣率、配方與感測器安裝方式。 A2 氣缸安裝座反應點 將局部振幅、相位、頻譜與瞬態反應和 A1 比較。 檢查安裝板、緊固件、鍵、銷、接頭與感測器支架。 受指令運動 質量、加速度、導向力、 側向負載與偏置力矩 衝程末端停止 進入速度、移動質量、驅動力、 停止距離與循環率 氣缸可能面對每一種負載情況,但沒有單一量測能證明全部情況。
使用同步的機架與安裝座量測,將傳遞而來的機台反應,與氣缸自身運動及停止系統產生的負載分開。

現有的高 G 值氣缸選型指南更詳細說明環境測試輸入與 G 值轉力的篩選。請將該規格工作與本篇針對沖壓現場的診斷分開。

應如何量測沖床上的振動?

IEC 60068-2-6 納入測試報告要求,是因為安裝方式、軸向、嚴重度、持續時間與觀察到的劣化都會影響結果(IEC 60068-2-6,2007)。實用的沖床基準同樣至少需要兩個同步量測位置:一個在支撐沖床結構上,另一個在氣缸安裝接口處。

從可重複的生產條件開始。記錄沖床配方、strokes/min、材料與厚度、模具或工具識別、氣缸狀態、供氣壓力、負載、溫度,以及量測涵蓋的是啟動、穩定生產、模具接觸事件還是停機。

至少記錄:

  • 感測器型號、靈敏度、量測範圍、校正狀態、適用時的橫向靈敏度,以及包含黏著劑、螺柱、磁鐵或夾具在內的安裝方式;
  • 量測軸向與確切位置,並以照片或圖面佐證;
  • 取樣率與抗混疊保護;
  • 時間波形、峰值加速度、定義區間內的 RMS 加速度與頻率頻譜;
  • 在可行時,以相同時間基準記錄氣缸位置、閥指令、壓力與沖床循環時序;
  • 核准基準與比較觸發條件。

在未記錄位置取得的一次手持式讀值,無法將真正的結構變化與感測器方向、配方變化或安裝錯誤分開。支架、模具、氣缸、緊固件、導向件或沖床速度有任何變更後,都要用相同設定重複量測。

請保持這些軌跡同步。

依我們的經驗,最快且可辯護的診斷是從同步的機架與安裝座軌跡開始,而不是先更換密封套件。舉例來說,如果 A1 仍在核准基準內而 A2 增大,就應先檢查局部安裝板、接頭、支架與附加五金,再歸咎於沖床或氣缸。

最有資訊量的比較不是「今天與通用振動上限的比較」,而是同一生產事件下的 A2 與 A1 比較,接著再比較目前狀態與核准基準。這樣能區分全廠輸入變化與局部反應變化,不會假設一個通用振動門檻適用於每種安裝。

哪些失效模式指向安裝或負載路徑問題?

在指定根本原因前,先使用四組證據:振動反應、接頭狀態、氣缸性能與元件損傷。Parker 說明,側裝氣缸因安裝面偏離氣缸中心線而產生轉動力矩;若限制不足,該力矩可能轉化為活塞桿密封座與活塞軸承的側向負載(Parker,查閱於 2026-07-26)。

觀察到的模式 下一步檢查 不要直接假設
A1 穩定而 A2 上升 安裝板剛性、接頭滑移、支架裂紋、附件鬆動、感測器質量變化 沖床突然變得更猛烈
出現洩漏,且活塞桿拋光或軸承磨耗不均 活塞桿對準、導向幾何、偏置負載、全衝程內的安裝變形 更硬的密封件能修正側向負載
緊固件見證標記發生位移 預緊方法、接頭表面、鍵或銷的位置、剪切路徑、螺紋損傷 只重新上扭矩就能恢復設計
位置訊號抖動,但機械結構看似穩定 感測器支架模態、電纜或連接器固定、開關遲滯、PLC 濾波 活塞正在實際彈跳
損傷只在衝程末端附近出現 緩衝設定、進入速度、移動質量、驅動力、止擋對準 這是外部沖床振動
配合接頭處出現紅色或深色磨耗碎屑 微滑移、干涉、預緊、表面狀態、污染 碎屑來源是氣缸密封件

微動磨耗可以支持微滑移的診斷,但單獨不能作為證據。NSK 將小振幅振動、潤滑不良與干涉不足列為軸承微動磨耗原因之一(NSK,查閱於 2026-07-26)。氣缸安裝需要自己的負載路徑證據,因為軸承滾道與氣缸安裝接頭不是可互換的測試試件。

如果活塞桿或滑台負載偏離導向中心,請使用側向負載診斷指南計算支撐反作用,並檢查確切氣缸或導向件的界線。

延長壽命的氣缸安裝決策

Parker 的安裝指南為重型或高衝擊側裝氣缸提供兩項具體控制:使用製造商要求的安裝螺栓扭矩,並在設計要求的位置使用適當的鍵或銷防止位移(Parker,查閱於 2026-07-26)。這兩項控制都不會產生通用的振動額定。

從製程負載到機架畫出實際反作用路徑。檢查氣缸是否在中心線上傳遞力、安裝板是否彎曲、螺栓是否預期透過接頭摩擦承受反覆剪切,以及導向件或止擋是否引入偏置力矩。

採用以下安裝規則:

  • 遵循選定氣缸與緊固件製造商關於扭矩、潤滑、鎖固、重複使用、螺紋嚙合與接頭表面的指示。記錄實際方法,不要任意增加百分比。
  • 讓固定安裝的力保持軸向。對橫向力或力矩增加導向支撐。
  • 只使用核准的定位特徵。
  • 當製造商的安裝方法要求為壓力與熱膨脹保留自由度時,不要將兩端都剛性定位。
  • 以指定的彎曲半徑、柔性長度與夾具間距支撐管路和電纜,避免其質量與運動激發接頭、感測器或細長支架。
  • 在縮回、中間與伸出位置確認對準,不要只在一個方便的位置檢查。
  • 檢查機架與安裝板,而不只是氣缸。把更強的致動器裝到柔性支架上,只會轉移弱點。

軟性隔離器不是預設的治療方法。它可以在有效隔離區域以上降低傳遞力,但也可能在已安裝系統的固有頻率附近增加運動,並讓對準在負載下改變。請根據量測質量與頻譜選擇剛性、阻尼、允許行程、溫度、抗污染能力與預緊,再驗證完整的已安裝組件。

隔離是系統層級的決策。

端蓋與安裝完整性指南提供應與本次振動審查並列的壓力邊界與力傳遞檢查。

何時衝程末端衝擊才是實際問題?

Parker 在一項尺寸選型範例中指出,進入緩衝區的速度可能比活塞平均速度高約 50%,因此平均衝程速度可能掩蓋停止需求(Parker-Origa,查閱於 2026-07-26)。與行程最後一段同步出現的損傷,應先作為停止問題檢查,再歸類為沖床振動。

最低限度的動能關係式為:

Ek=12mv2E_k = \frac{1}{2} m v^2

這裡的 EkE_k 是以 joules 表示的動能,mm 是以 kilograms 表示的總移動質量,而 vv 是以 m/s 表示的減速開始速度。氣缸驅動力可能在停止距離內持續做功,因此請使用所選緩衝器或減震器製造商的完整方法與界線。

速度是平方項。

檢查衝程末端附近的運動軌跡與壓力。回彈、尖銳的壓力峰值、對緩衝調整的敏感性、衝擊噪音,或集中在單一端蓋的損傷,都可能指向過高的進入速度、不足的停止距離、外部止擋未對準,或超出核准界線的移動質量。

氣動緩衝會在端蓋附近減慢活塞,但不能將氣缸本體與經由沖床機架進入的加速度隔離。高速氣動緩衝指南說明調整與外部減震器的決策。氣動氣缸緩衝能量計算器可以篩選末端止擋情況,但不能計算沖床衝擊造成的結構反應。

應如何設定檢查間隔?

對美國機械式沖床,OSHA 1910.217(e)(1) 要求檢查計畫包含一般性與針對性部分,並保存檢查、維護與修理紀錄(OSHA,查閱於 2026-07-26)。其他司法管轄區有不同法律要求,但工程上的教訓一致:使用有文件的計畫,而不是通用的每週或每年排程。

根據兩家製造商的指示、機台風險評估、工作嚴苛度、量測趨勢、失效後果與過往發現設定間隔。新安裝或改裝後可能需要較短的初期檢查。具有強基準證據的穩定設備則可能適用不同排程。在計畫開始前,為每個間隔記錄工程理由、量測方法、行動界線與負責人。

實用的狀態紀錄可包含:

檢查項目 紀錄內容 升級處理觸發條件
機架與安裝座振動 相同感測器位置、軸向、配方、訊號指標與頻譜 相對核准基準的明確變化
安裝接頭 見證標記、接頭間隙、表面損傷、鍵或銷狀態 位移、裂紋、螺紋損傷或定位喪失
氣缸性能 洩漏方法、衝程時間、壓力、位置訊號、溫度 趨勢超出機台驗收界線
活塞桿、滑台與導向件 磨耗模式、對準、間隙、潤滑狀態 磨耗不均、卡滯、間隙增加或側向負載證據
緩衝與止擋 進入速度、回彈、噪音、止擋位置、減震器狀態 超過能量界線或反應改變
接頭與感測器 固定、洩漏、電纜支撐、支架狀態 位移、間歇訊號、管路損傷或洩漏

進入沖床危險區域或維修氣動設備前,先套用現場的能源控制程序。在美國,OSHA 1910.147 要求在受規範的維修與保養期間控制意外啟動與儲存能量(OSHA,查閱於 2026-07-26)。依機台專用程序隔離電氣、氣動、機械、重力與儲存能量危害。

氣缸供應商與試運轉團隊應提供哪些證據?

ISO 19973-3 以循環次數或公里數報告氣動氣缸壽命,並定義帶活塞桿氣缸的可靠度測試程序,但不會替已安裝氣缸取得沖床振動環境的認證(ISO 19973-3,2015)。資格驗證證據必須將測試配置、環境、安裝、運轉狀態與驗收條件連接到實際機台。

向供應商索取:

  • 確切氣缸型號與每一項配置選項,包括缸徑、行程、活塞桿或滑台、密封件、導向件、安裝件、感測器、接口與附件;
  • 額定壓力、速度、側向負載、力矩、緩衝、溫度與工作嚴苛度界線;
  • 完整的衝擊或振動方法、軸向、波形或 PSD、嚴重度、持續時間、夾具、運轉狀態、負載、儀器、樣本數與量測反應;
  • 可量測的驗收條件;
  • 偏差、失效、修理、替代件、照片、原始結果摘要與完整測試結論,而不是行銷標章;
  • 安裝圖、緊固件要求、定位特徵、允許對準、外部導向要求,以及任何配置專用降額。

ISO 4414 將氣動系統安全原則應用於設計、安裝、調整、可靠運轉與維護(ISO 4414,2010)。應將氣缸視為完整氣動與機台系統的一部分,並納入閥、空氣處理、管路、排氣、控制、護罩、止擋與能源隔離。

可辯護的試運轉結果有三個層次:輸入局部反應功能。記錄進入沖床結構的內容、到達氣缸接口的內容,以及致動器是否仍符合洩漏、時序、對準、感測與機械驗收界線。只通過其中一層,仍會讓失效機制未獲解決。

採用以下驗收順序:

  1. 記錄已安裝配置、緊固件方法、對準、感測器位置、氣路與基準狀態。
  2. 執行風險最低的核准配方,並確認壓力、衝程、感測、導向、止擋與護罩。
  3. 只在監控定義量測的情況下,逐步提高至核准的生產條件。
  4. 重複生產配方足夠時間,以評估穩定反應與所需工作嚴苛度。
  5. 任何預先定義的洩漏、位移、裂紋、卡滯、訊號、溫度、壓力或振動界線被觸發時立即停止。
  6. 在宣布基準核准前,檢查並記錄測試後狀態。

高速氣動氣缸規格檢查表涵蓋運動、閥流量、溫度、感測與 RFQ 輸入,應與這些振動證據一併提供。

高速沖壓氣缸常見問題

IEC 維持正弦振動、衝擊與寬頻隨機振動的三種獨立方法,因為單一頻率或峰值 G 值無法代表每一種動態環境(IEC 60068-2-6IEC 60068-2-27IEC 60068-2-64)。以下五個答案在故障排查與採購期間保留相同界線。

以 strokes/min 表示的沖床速度就是氣缸振動頻率嗎?

不是。當每個衝程發生一次沖壓事件時,strokes/min 除以 60 可得到基礎事件率。衝擊形狀、諧波、機架模態、接頭狀態與局部支架共振會產生額外頻率內容。將事件率作為時序參考,再量測已安裝系統的反應頻譜。

較高硬度的密封件會讓氣缸耐振嗎?

單獨不會。密封材料必須符合壓力、速度、潤滑、溫度、表面光潔度與介質,但不能修正活塞桿側向負載、柔性安裝板、接頭滑移、過大的末端停止能量或共振的感測器支架。更換材料前先診斷負載路徑與磨耗模式。

每支沖壓氣缸下方都應安裝橡膠隔離墊嗎?

不應一概而論。隔離器可能在一個頻率區域降低傳遞,也可能在已安裝系統的固有頻率附近增加運動,還可能改變對準與接頭負載。應根據量測質量、頻譜、剛性、阻尼、允許行程與環境選擇隔離器,再驗證完整的已安裝組件。

氣動緩衝能保護氣缸免受沖床機架衝擊嗎?

不能。氣動緩衝會在衝程末端附近使活塞減速,但不能將缸筒、安裝件、接頭、感測器或導向件與經由機架進入的加速度隔離。請將基座激振與衝程末端能量作為兩種獨立負載情況,並分別提供驗收證據。

應包含沖床配方與事件率、量測的時間波形與頻譜、感測器位置與軸向、適用時的衝擊脈衝或 PSD、氣缸狀態、負載與偏置、安裝圖、緊固件、導向件、止擋、氣路、溫度、工作嚴苛度、失效歷史,以及完整配置可量測的通過/不通過界線。

來源與技術參考

這些參考資料定義本指南使用的單位換算、環境測試界線、氣動可靠度範圍、安裝作法與維護背景。產品核准仍需要確切氣缸、沖床、安裝配置與運轉配方的現行資料。

  1. IEC 60068-2-6:2007,正弦振動測試與報告,查閱於 2026-07-26。
  2. IEC 60068-2-27:2008,非重複與重複衝擊測試,查閱於 2026-07-26。
  3. IEC 60068-2-64:2008+AMD1:2019,寬頻隨機振動測試,查閱於 2026-07-26。
  4. ISO 19973-3:2015,帶活塞桿氣動氣缸的可靠度測試,查閱於 2026-07-26。
  5. ISO 4414:2010,氣動系統規則與安全要求,查閱於 2026-07-26。
  6. NIST SI 指南,附錄 B.9,標準重力換算因子,查閱於 2026-07-26。
  7. Parker 氣動致動器產品安裝資訊,中心線力傳遞、側裝、鍵接、銷接、對準與製造商扭矩指引,查閱於 2026-07-26。
  8. Parker-Origa OSP-P 技術資料,型號專用負載、力矩、速度與緩衝指引,查閱於 2026-07-26。
  9. NSK 微動磨耗故障排查,軸承微動磨耗的症狀、原因與對策,查閱於 2026-07-26。
  10. OSHA 29 CFR 1910.147,美國危害能源控制要求,查閱於 2026-07-26。
  11. OSHA 29 CFR 1910.217,美國機械式沖床檢查與維護要求,查閱於 2026-07-26。
